铁基高温合金
高温合金概述

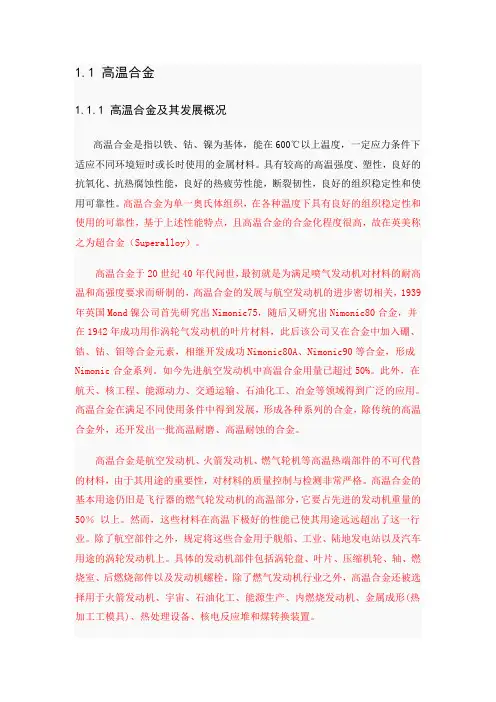

1.1 高温合金1.1.1 高温合金及其发展概况高温合金是指以铁、钴、镍为基体，能在600℃以上温度，一定应力条件下适应不同环境短时或长时使用的金属材料。
具有较高的高温强度、塑性，良好的抗氧化、抗热腐蚀性能，良好的热疲劳性能，断裂韧性，良好的组织稳定性和使用可靠性。
高温合金为单一奥氏体组织，在各种温度下具有良好的组织稳定性和使用的可靠性，基于上述性能特点，且高温合金的合金化程度很高，故在英美称之为超合金（Superalloy）。
高温合金于20世纪40年代问世，最初就是为满足喷气发动机对材料的耐高温和高强度要求而研制的，高温合金的发展与航空发动机的进步密切相关，1939年英国Mond镍公司首先研究出Nimonic75，随后又研究出Nimonic80合金，并在1942年成功用作涡轮气发动机的叶片材料，此后该公司又在合金中加入硼、锆、钴、钼等合金元素，相继开发成功Nimonic80A、Nimonic90等合金，形成Nimonic合金系列。
如今先进航空发动机中高温合金用量已超过50%。
此外，在航天、核工程、能源动力、交通运输、石油化工、冶金等领域得到广泛的应用。
高温合金在满足不同使用条件中得到发展，形成各种系列的合金，除传统的高温合金外，还开发出一批高温耐磨、高温耐蚀的合金。
高温合金是航空发动机、火箭发动机、燃气轮机等高温热端部件的不可代替的材料，由于其用途的重要性，对材料的质量控制与检测非常严格。
高温合金的基本用途仍旧是飞行器的燃气轮发动机的高温部分，它要占先进的发动机重量的50％以上。
然而，这些材料在高温下极好的性能已使其用途远远超出了这一行业。
除了航空部件之外，规定将这些合金用于舰船、工业、陆地发电站以及汽车用途的涡轮发动机上。
具体的发动机部件包括涡轮盘、叶片、压缩机轮、轴、燃烧室、后燃烧部件以及发动机螺栓。
除了燃气发动机行业之外，高温合金还被选择用于火箭发动机、宇宙、石油化工、能源生产、内燃烧发动机、金属成形(热加工工模具)、热处理设备、核电反应堆和煤转换装置。
高温合金牌号命名规则

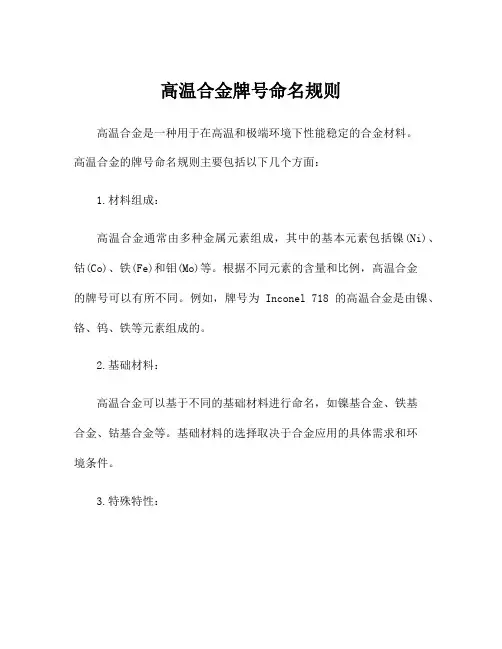

高温合金牌号命名规则
高温合金是一种用于在高温和极端环境下性能稳定的合金材料。
高温合金的牌号命名规则主要包括以下几个方面：
1.材料组成：
高温合金通常由多种金属元素组成，其中的基本元素包括镍(Ni)、钴(Co)、铁(Fe)和钼(Mo)等。
根据不同元素的含量和比例，高温合金
的牌号可以有所不同。
例如，牌号为Inconel 718的高温合金是由镍、铬、钨、铁等元素组成的。
2.基础材料：
高温合金可以基于不同的基础材料进行命名，如镍基合金、铁基
合金、钴基合金等。
基础材料的选择取决于合金应用的具体需求和环
境条件。
3.特殊特性：
高温合金通常具有耐高温、耐腐蚀、抗氧化、热稳定等特性。
一些高温合金的命名规则中，会根据其特殊特性进行命名，比如Hastelloy X合金，X代表其具有广泛适用性。
4.主要应用领域：
由于高温合金的特殊性能，不同的牌号通常有不同的应用领域。
例如，GH4145合金主要用于航空发动机和航天器件，GH3535合金主要用于石油化工设备和核工业等。
因此，有时候高温合金的牌号中会包含它们的主要应用领域。
5.材料特性：
高温合金的牌号中通常会包含其特定的物理或化学特性，以便更好地识别和描述其性能。
例如，Inconel 625合金中的625代表其镍基合金中含有6%的铬和2.5%的钼。
总的来说，高温合金的牌号命名规则基于材料组成、基础材料、特殊特性、应用领域和材料特性等因素。
这些规则的目的是为了方便人们理解和识别高温合金的性能特点和适用范围，从而更好地应用这些材料在高温和极端环境下。
高温合金牌号

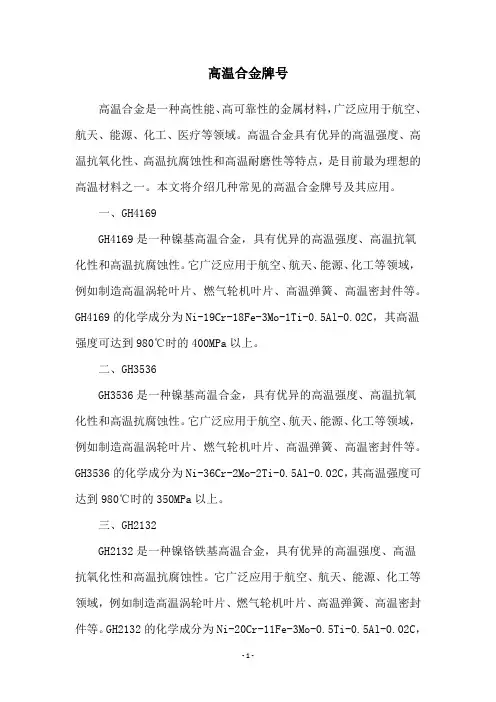

高温合金牌号高温合金是一种高性能、高可靠性的金属材料，广泛应用于航空、航天、能源、化工、医疗等领域。
高温合金具有优异的高温强度、高温抗氧化性、高温抗腐蚀性和高温耐磨性等特点，是目前最为理想的高温材料之一。
本文将介绍几种常见的高温合金牌号及其应用。
一、GH4169GH4169是一种镍基高温合金，具有优异的高温强度、高温抗氧化性和高温抗腐蚀性。
它广泛应用于航空、航天、能源、化工等领域，例如制造高温涡轮叶片、燃气轮机叶片、高温弹簧、高温密封件等。
GH4169的化学成分为Ni-19Cr-18Fe-3Mo-1Ti-0.5Al-0.02C，其高温强度可达到980℃时的400MPa以上。
二、GH3536GH3536是一种镍基高温合金，具有优异的高温强度、高温抗氧化性和高温抗腐蚀性。
它广泛应用于航空、航天、能源、化工等领域，例如制造高温涡轮叶片、燃气轮机叶片、高温弹簧、高温密封件等。
GH3536的化学成分为Ni-36Cr-2Mo-2Ti-0.5Al-0.02C，其高温强度可达到980℃时的350MPa以上。
三、GH2132GH2132是一种镍铬铁基高温合金，具有优异的高温强度、高温抗氧化性和高温抗腐蚀性。
它广泛应用于航空、航天、能源、化工等领域，例如制造高温涡轮叶片、燃气轮机叶片、高温弹簧、高温密封件等。
GH2132的化学成分为Ni-20Cr-11Fe-3Mo-0.5Ti-0.5Al-0.02C，其高温强度可达到980℃时的300MPa以上。
四、IN718IN718是一种镍基高温合金，具有优异的高温强度、高温抗氧化性和高温抗腐蚀性。
它广泛应用于航空、航天、能源、化工等领域，例如制造高温涡轮叶片、燃气轮机叶片、高温弹簧、高温密封件等。
IN718的化学成分为Ni-19Cr-18Fe-3Mo-1Ti-0.5Al-0.02C，其高温强度可达到980℃时的400MPa以上。
五、WaspaloyWaspaloy是一种镍基高温合金，具有优异的高温强度、高温抗氧化性和高温抗腐蚀性。
高温合金简介

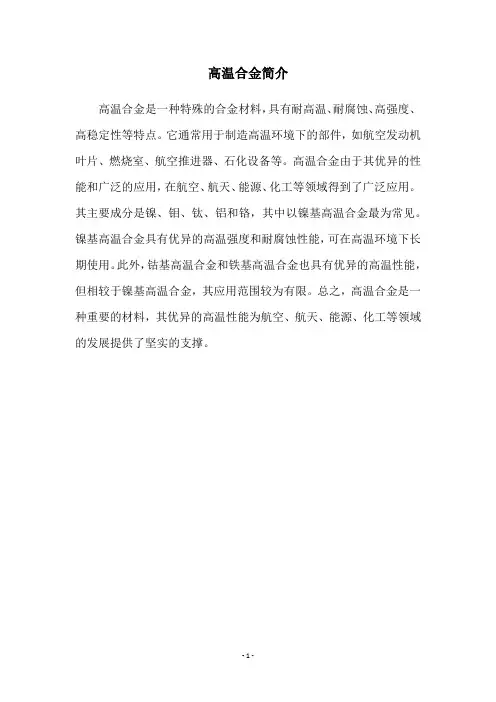

高温合金简介
高温合金是一种特殊的合金材料，具有耐高温、耐腐蚀、高强度、高稳定性等特点。
它通常用于制造高温环境下的部件，如航空发动机叶片、燃烧室、航空推进器、石化设备等。
高温合金由于其优异的性能和广泛的应用，在航空、航天、能源、化工等领域得到了广泛应用。
其主要成分是镍、钼、钛、铝和铬，其中以镍基高温合金最为常见。
镍基高温合金具有优异的高温强度和耐腐蚀性能，可在高温环境下长期使用。
此外，钴基高温合金和铁基高温合金也具有优异的高温性能，但相较于镍基高温合金，其应用范围较为有限。
总之，高温合金是一种重要的材料，其优异的高温性能为航空、航天、能源、化工等领域的发展提供了坚实的支撑。
- 1 -。
镍基,铁基等高温合金的使用温度

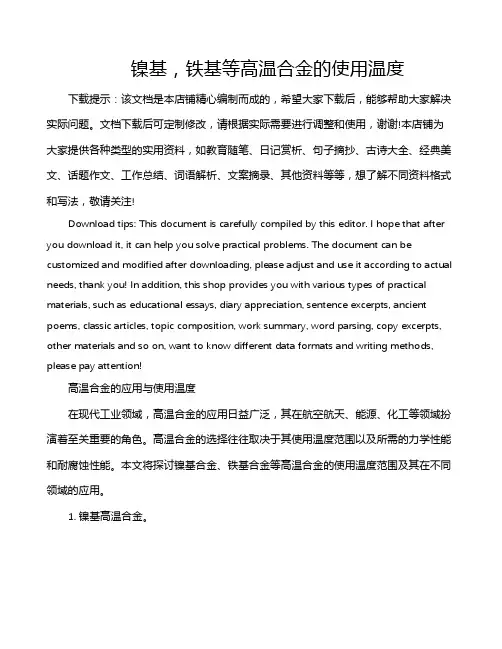

镍基，铁基等高温合金的使用温度下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!高温合金的应用与使用温度在现代工业领域，高温合金的应用日益广泛，其在航空航天、能源、化工等领域扮演着至关重要的角色。
铁基合金和镍基合金
铁基合金和镍基合金
铁基合金和镍基合金在成分、性能和应用上存在显著的差异。
铁基合金是以铁为主要基础金属，同时含有大量非铁元素的一类合金。
它们通常具有较高的强度和良好的抗氧化、抗燃气腐蚀能力。
铁基合金是高温合金中应用最广、高温强度最高的一类合金，主要应用于航空航天、汽车工业、石油化工等领域。
镍基合金则是以镍为主要基础金属，同时合金中含有大量的镍、铬、钼、钽、铁等元素。
镍基合金中可以溶解较多合金元素，且能保持较好的组织稳定性，这是其获得高温强度和抗氧化性的主要原因。
镍基合金主要应用于高温环境下的高强度结构件和功能件，如航空发动机的涡轮叶片、燃烧室等。
铁基铸造高温合金牌号
铁基铸造高温合金牌号
铁基铸造高温合金是一类在高温环境下表现出优异性能的金属材料。
它们通常由铁、镍、钴等元素组成，具有优异的耐热、抗腐蚀、抗磨损等特性，广泛应用于航空、航天、能源、化工等领域。
以下是常见的铁基铸造高温合金牌号：
1. GH1138：GH1138是一种镍基高温合金，主要由镍、铬、钼、铁等元素组成。
它具有较高的耐腐蚀性和耐高温性能，在航空、航天等领域得到广泛应用。
2. K418：K418是一种铸造钴基高温合金，主要由钴、铬、钨
等元素组成。
它具有较高的耐磨损性和抗氧化性能，在航空、航天发动机等领域得到广泛应用。
3. FGH95：FGH95是一种铸造镍基高温合金，主要由镍、钼、铬、钛等元素组成。
它具有较高的耐腐蚀性和抗高温性能，在石油化工、航空等领域得到广泛应用。
4. MAR-M247：MAR-M247是一种铸造镍基高温合金，主要
由镍、钼、铬、钛等元素组成。
它具有较高的耐热性和抗氧化性能，在航空、航天等领域得到广泛应用。
5. CMSX-4：CMSX-4是一种单晶铸造镍基高温合金，主要由镍、铬、钼等元素组成。
它具有较高的耐热性和抗氧化性能，在航空、航天等领域得到广泛应用。
6. FSX-414：FSX-414是一种铸造钴基高温合金，主要由钴、铬、钨等元素组成。
它具有较高的耐磨损性和抗氧化性能，在航空、航天发动机等领域得到广泛应用。
以上是常见的铁基铸造高温合金牌号，它们在不同领域都有广泛的应用。
随着科技的不断发展，铁基铸造高温合金的性能和应用领域还将不断拓展和完善。
铁基高温合金的加工性能研究
个 因 素 选 ４个 水 平 ： 削 深 度 为 ０ ２ 、 ． ５ 、 、 ． 切 ． ５ ０ ０ １ １５
＊
收 到 初 稿 日期 ：０ ００—Ｏ ２ １—６２ 收 到 修 改 稿 日期 ：０ ００ —０ ２ １—７２ 通 讯 作 者 ： 思 勤 庞 作者简介 ： 邱 坤 （９ ４ ） 女 ， 宁阜 新 人 ， 教 授 ， 士 ， １６一 ， 辽 副 硕 主要 从 事 机 械 制造 与 自动 化 方 面 的研 究 。
合金 （ ＧＨ２ ３ ） 行 车 削试 验 ， 析 了车 削 参 数 （ １２进 分 包括 切 削速 度 、 给 量 、 削 深 度 ） 表 面粗 糙 度 的 影 响 。 进 切 对 基 于概 率 统计 和 回 归 分析 原 理 ， 立 了表 面粗 糙 度 预 建
测模型 ， 对 回 归方 程 和 回 归 系数 分 别进 行 了显 著 性 并 检验， 为切 削工 艺参 数 的优 化 和 表 面质 量 的 控 制 提 供
４ ｏ ０ ．３
４ ｏ ０ ．２
２ 试 验 条 件 与设 备
机床 ： Ａ６ ４ Ｃ １ Ｏ普 通 车 床 ， 轴 最 高 转 速 １ ０ ｒ 主 ４ ０／
ｍｉ ， 级 变 速 。 ｎ无
ｍｍ； 削 速度 为 ２ 、 ５ ５ 、 ５ ｍｉ ； 给 量 为 ０ ０ 、 切 Ｏ ３ 、 ０ ６ ｍ／ ｎ 进 ． ８
邱
坤 等 ： 基 高 温 合 金 的加 工 性 能 研究 铁
铁 基 高温 合 金 的加 工 性 能研 究
邱 坤 王 新 永 庞 思 勤 ， 波峰 ， ， 李
（． 京 电子科 技 职业 学 院 机械 工程 学 院 ， １北 北京 １ ０ ７ ； ． ０ １ ６ ２ 北京 理工 大 学 机械 与 车辆学 院 ， 北京 １ ０ ７ ） ０ １ ６ 摘 要 ： 采 用 多元 回 归正 交试 验 法对铁 基 变 形 高温 金材料 的塑性 大 ， 性 高 、 热 性 也 较 差 ， 有 良好 的 韧 导 具
Ch6 耐热钢和铁基高温合金.ppt
Ch6 耐热钢和铁基高温合金.ppt1、Chapter6耐热钢和铁基高温合金主要内容第一节珠光体型热强钢第二节马氏体型热强钢第三节铁素体型、奥氏体型及沉淀硬化型耐热钢第四节铁基高温合金Chapter6耐热钢和铁基高温合金基本要求：了解耐热金属材料的工作条件及性能特点；耐热钢及铁基高温合金的合金化及其热处理；常用耐热钢和铁基高温合金。
重点和难点：耐热钢及铁基高温合金的性能特点及合金化原理。
Chapter6耐热钢和铁基高温合金背景:耐热钢和高温合金是指在高温下工作并具有肯定强度和抗氧化、耐腐蚀能力的金属材料。
6.0引言6.0引言Chapter6耐热钢和铁基高温合金对蒸汽轮机和锅炉2、来讲：在本世纪30~40年月蒸汽温度不过400~450℃，蒸汽压力不过近100大气压；如今蒸汽温度已达650℃，蒸汽压力也高达340大气压以上，因此所使用的金属材料也从低碳钢进展到冗杂的各类合金钢。
6.0引言Chapter6耐热钢和铁基高温合金耐热钢的分类按合金元素多少可分为两类：一类是在低合金结构钢基础上进展起来的低合金珠光体型热强钢；另一类是在不锈钢基础上进展起来的高合金专用耐热钢。
专用耐热钢按对使用性能的要求可以分为：热强钢和热稳定钢。
Chapter6耐热钢和铁基高温合金6.0引言热强钢是指在高温下有肯定抗氧化能力并具有足够强度而3、不产生大量变形或断裂的钢种，如高温螺栓、涡轮叶片等。
它们工作时要求承受较大的载荷，失效的主要缘由是高温下强度不够。
热强钢广泛用于制造锅炉管道、紧固件、汽轮机转子、叶片、排气阀等。
Chapter6耐热钢和铁基高温合金6.0引言热稳定钢是指在高温下抗氧化或抗高温介质腐蚀而不破坏的钢种，如炉底、炉栅等。
它们工作时的主要失效形式是高温氧化，而单位面积上承受的载荷并不大，故又称抗氧化钢。
热稳定钢广泛用于工业炉中的构件、炉底板、马弗罐、料架、辐射管等。
Chapter6耐热钢和铁基高温合金6.0引言按组织的晶体结构特征可以分为：奥氏体型铁素体型马氏体4、型沉淀硬化型Chapter6耐热钢和铁基高温合金6.0引言奥氏体型、铁素体型钢大都用于要求抗氧化性较高的场合；马氏体型和沉淀硬化型钢则多用于要求高温强度较高的场合。
航空叶片材料——高温合金
高温合金高温合金又叫热强合金、超级合金。
按基体组织材料可分为三类：铁基、镍基和铬基。
按生产方式可分为变形高温合金与铸造高温合金。
按强化机理可分为碳化物强化、固溶强化、时效强化和弥散强化。
一般用于航空发动机耐高温材料的制造，特别是喷气发动机最后两级压气机和最初两级涡轮叶片、燃烧室、加力燃烧室、涡轮盘、涡轮叶片及紧固件的制造。
是重要战略物资，各航空大国都在极其保密的条件下研制。
随着科技事业的发展，高温合金逐渐形成六个较为完整的部分。
一、变形高温合金变形高温合金是指可以进行热、冷变形加工，工作温度范围-253～1320℃，具有良好的力学性能和综合的强、韧性指标，具有较高的抗氧化、抗腐蚀性能的一类合金。
按其热处理工艺可分为固溶强化型合金和时效强化型合金。
1、固溶强化型合金使用温度范围为900～1300℃，最高抗氧化温度达1320℃。
例如GH128合金，室温拉伸强度为850MPa、屈服强度为350MPa；1000℃拉伸强度为140MPa、延伸率为85%,1000℃、30MPa 应力的持久寿命为200小时、延伸率40%。
固溶合金一般用于制作航空、航天发动机燃烧室、机匣等部件。
2、时效强化型合金使用温度为-253～950℃，一般用于制作航空、航天发动机的涡轮盘与叶片等结构件。
制作涡轮盘的合金工作温度为-253～700℃,要求具有良好的高低温强度和抗疲劳性能。
例如：GH4169合金，在650℃的最高屈服强度达1000MPa；制作叶片的合金温度可达950℃，例如：GH220合金，950℃的拉伸强度为490MPa，940℃、200MPa的持久寿命大于40小时。
变形高温合金主要为航天、航空、核能、石油民用工业提供结构锻件、饼材、环件、棒材、板材、管材、带材和丝材。
二、铸造高温合金铸造高温合金是指可以或只能用铸造方法成型零件的一类高温合金。
其主要特点是：1. 具有更宽的成分范围由于可不必兼顾其变形加工性能，合金的设计可以集中考虑优化其使用性能。
高温合金的钎焊
高温合金的钎焊1 高温合金可分为以下几类1.1铁基高温合金如GH132，它属于时效硬化奥氏体合金，可制造 700℃以下工作的工件。
1.2铁镍基高温合金如 K14，用于 900℃以下燃气涡轮导向叶片或工作叶片。
1.3 镍基高温合金，绝大部分高温合金均属于镍基合金，它们用来制造火焰筒，燃烧室和加力燃烧室，涡轮工作叶片和导向叶片等。
1.4钴基合金在我国应用较少。
1.5用于钎焊结构的一些高温合金的成分、牌号和热处理规范列于表1。
表1 高温合金成分、牌号和热处理规范2 钎焊特点2.1高温合金含有较多的铬，表面的 Cr2O3比较难以去除。
钎焊高温合金时，很少采用钎剂，因为钎剂中的硼酸和硼砂同母材作用后产生硼向母材渗入的现象，造成各种缺陷。
所以高温合金绝大多数都用气体保护钎焊和真空钎焊。
同时对保护气体的纯度要求很高。
2.2对于一些含铝、钛量高的高温合金来说，如GH33、GH37、GH132、K3、K14、K17等，它们的表面除了形成Cr2O3外，还有A123和TiO2等氧化物，这二种氧化物无论是在氢气或氩气保护下钎焊均不能去除，必须采取一些其它措施。
含铝、钛高的合金最适宜于真空钎焊，此时，可得到光洁的表面，确保钎料很好铺展。
2.3 高温合金都在淬火状态下使用，有的还要经过时效处理，以保证获得最佳性能。
因此对这些合金的钎焊温度应选择尽量与它们的淬火温度一致。
钎焊温度过高，会影响其性能，例如，与 GH33成分相接近的Incone1702合金，经1220℃钎焊和正常热处理后的性能示于图1。
由于钎焊温度比正常淬火温度高得多，钎焊后虽经热处理，但在各种温度下合金的强度要比未经钎焊的低得多。
图1 Incone1702合金机械性能与温度的关系1—正常热处理 2—1220℃钎焊＋正常热处理2.4 而对于GH37、K3等固溶处理温度较高(1200℃左右)的合金来说，经1200℃钎焊加热后，对合金性能没有影响。
2.5 对时效硬化合金来说，钎焊后还应按照规定的规范进行时效处理。
全球高温合金分类
全球高温合金分类
全球高温合金主要分为以下几类：
1. 镍基高温合金：镍基高温合金是最常用的高温合金，具有优异的耐高温、耐热腐蚀和抗氧化性能，主要用于航空发动机、燃气轮机、航空航天等领域。
2. 钴基高温合金：钴基高温合金具有较高的熔点和良好的耐高温、耐氧化和抗蠕变性能，主要应用于航空航天、船舶、石油化工等领域。
3. 铁基高温合金：铁基高温合金主要是指合金中主要成分为铁的高温合金，具有较高的强度和良好的耐高温性能，主要应用于核能领域和石油化工领域。
4. 铝基高温合金：铝基高温合金具有良好的耐高温性能和抗氧化性能，主要应用于航空航天、汽车工业、火箭发动机等领域。
5. 钛基高温合金：钛基高温合金具有较高的强度、良好的耐高温和耐腐蚀性能，主要应用于航空航天、船舶、化工等领域。
6. 铥基高温合金：铥基高温合金具有良好的高温稳定性和抗氧化性能，主要应用于铀浓缩、稀土冶炼、电子设备等领域。
K417G铁基沉淀硬化型等轴铸造高温合金钢
K417G
发布时间：2019/05/22点击量：207
一、K417G介绍：
K417G是铁基沉淀硬化型等轴铸造高温合金，是K417G合金的改型合金，使用温度在950摄氏度以下。
与K417G合金相比，此合金降低了钛和铝元素，但合金扔具有中温强度高、塑性好、密度低的特点且和合金的组织稳定性有了明显的提高。
二、K417G应用和特性：
K417G合金用于制作燃气涡轮叶片、导向叶片及其他高温零件的精密铸件。
此合金具有良好的精铸工艺性能。
热扎棒10~100mm,锻制棒：100mm~350mm,冷扎薄板0.05mm-4.0mm,热扎板:4mm~14mm,带2mm-10mm,各尺寸规格锻件环件，库存个别牌号不定尺。
K417G合金铸态情况下，室温硬度为HRC34-36，可采用氩弧焊、微束等离子焊，在局部可进行CoCrW堆焊及氩弧焊补焊，还可进行钎焊等方式进行焊接。
切削加工无特殊要求。
如有不尽之处可拨打上海圆鼎热线详细咨询。
gh4099高温合金化学成分gh4099力学性能
G GH4099(GH99) 化学成分C≤0.08Cr17.00～20.0Ni余量W5.00～7.00Mo3.50～4.50Al1.70～2.40Co5.00～8.00Ti1.00～1.50Fe≤2.00B≤0.005Mg≤0.010Ce≤0.020Mn≤0.40Si≤0.50P≤0.015S≤0.015GH4099 产品详细介绍：高温合金的合金化程度较高，又被称为“超合金”，是广泛应用于航空、航天、石油、化工、舰船的一种重要材料。
按基体元素来分，高温合金又分为铁基、镍基、钴基等高温合金。
铁基高温合金使用温度一般只能达到750~780℃，对于在更高温度下使用的耐热部件，则采用镍基和难熔金属为基的合金。
镍基高温合金在整个高温合金领域占有特殊重要的地位，它广泛地用来制造航空喷气发动机、各种工业燃气轮机较热端部件。
GH4099（GH99）是一种高合金化的镍基时效板材合金，用钴、钨、和铝、钛等元素综合强化，使合金具有较高的热强行，900℃以下可以长期使用，可达到高工作温度可达1000℃。
该合金组织稳定，并具有满意的冷热加工成型和焊接工艺性能，适合于制造航空发动机燃烧室和加力燃烧室等高温板材承力焊接结构件，用该合金制造的大型板材结构件，可在固溶处理后不经时效处理直接使用。
主要产品有板材和丝材，也可以生产板材和锻件。
分析讨论断口形貌观察偏光显微镜宏观组织形貌宏观组织可以看出，炸裂面存在多处缩孔及疏松缺陷，断口呈结晶状，并有类似未破碎的铸态组织。
CH4099合金的合金含量比较高，大开坯过程中每火次变形量很小，未对钢锭心部铸态组织破碎完全。
扫描电子显微镜SEM新口组织形貌钢锭内部铸态组织发达，由于钢锭塑性差，在压机断口扫描电镜SEM断口形貌也可以很清晰地看到缩孔与疏松缺陷，断口微观形貌是由许多“准解理小平面”、“河流状花样”以及“撕裂岭”组成，是典型的穿晶断裂断口形貌。
断口能谱分析在断口处共取9点进行能谱分析，取样位置见图5，能谱分析成分见表1。
铁基高温合金 镍基高温合金
铁基高温合金镍基高温合金
铁基高温合金和镍基高温合金是两种常见的高温合金，它们在许多高温、高应力和强腐蚀环境下都有广泛的应用。
铁基高温合金，也被称为耐热合金钢，其基体元素为铁。
这种合金可以按照正火要求被分为珠光体、奥氏体、马氏体、铁素体耐热钢等，它们可以在500~700℃的条件下持续工作。
铁基高温合金的优点在于其成本低、抗氧化性良好，并且在适当的环境温度下具有良好的综合性能。
然而，其缺点是在高温和长期应力的影响下，晶界是合金的弱点，抗蠕变性能较差。
镍基高温合金，其基体元素为镍。
这种合金在650~1000℃的高温下具有较高的强度与一定的抗氧化腐蚀能力。
镍基高温合金的优点在于其高温性能稳定，抗蠕变性能和抗压抗屈服性能好，因此在高温工作环境下具有更好的适用性。
此外，镍基高温合金还可以通过固溶处理和时效处理来优化其晶粒度和强化相，进一步提高其综合性能。
总结来说，铁基高温合金和镍基高温合金各有其特点和应用领域。
铁基高温合金主要用于燃烧仓库、涡轮盘、机箱和轴等零件，而镍基高温合金则更适用于高温工作环境，如涡轮叶片和燃烧仓库零件等。
在实际应用中，需要根据具体
的工作环境和性能要求来选择合适的高温合金。
高温合金中的相
高温合金材料的金属间化合物(Inter-metallic compound phase of super-alloy) 过渡族金属元素之间形成的化合物。
按晶体结构可分两类，一类称几何密排相(GCP相)，另一类称拓扑密排相(TCP相)。
1.几何密排相为有序结构，高温合金中常见的有如下几种相:γ’相化学式是Ni3A1，是Cu3Au型面心立方有序结构。
铁基高温合金中γ’与γ基体的点阵错配度一般较小，镍基高温合金中错配度在0.05％～1％之间，随着使用温度升高，错配度减小。
由于γ’与γ基体的结构相似，所以γ’相在时效析出时具有弥散均匀形核、共格、质点细而间距小、相界面能低而稳定性高等特点。
γ’相本身具有较高的强度并且在一定温度范围内随温度上升而提高，同时具有一定的塑性。
这些基本特点使γ’相成为高温合金最主要的强化相。
时效析出的γ’相常为方形和球形，个别情况呈片状和胞状，主要取决于析出温度和点阵错配度。
错配度较小或析出温度较低时易成球形，错配度大或析出温度高时易成方形，错配度很大而析出温度又较低时可成为片状和胞状。
高温时效时，γ’相不仅在晶内弥散析出，还可以在晶界析出链状的方形γ’相。
在长期时效和使用过程中，γ’相会聚集长大。
铸态的一次(γ+γ’)共晶呈花朵状。
γ’相中可以溶入合金元素，钴可以置换镍，钛、钒；铌可以置换铝；而铁、铬、钼可置换镍也可置换铝。
γ相中含铌、钽、钨等难熔元素增加，γ’相的强度也增加。
当合金中γ’相含量较少时，γ相尺寸大小对强度的影响十分敏感，通常0.1～0.5／xm比较合适。
当了’相数量达40％以上时，γ’相尺寸大小对合金强度的影响就不大敏感了，允许有大尺寸的γ’相存在。
η相化学式Ni3Ti为密排六方有序相，其组成较固定，不易固溶其他元素. η相可以直接从γ基体中析出，也可以由高钛低铝(Ti/Al≥2．5)合金中亚稳定的Ni3(Al，Ti)相转变而成。
η相的金相形态有两种，一种是晶界胞状，另一种为晶内片状或魏氏体形态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢概述
•铁基高温合金是以铁为基体的用于 600~800温度下的奥氏体合金，它与奥氏 体耐热钢并无严格区分，通常铁基高温 合金的碳含量≤0.10%。
➢应用
石
油
航空航天
化
工
能 源
➢一些铁基高温合金牌号及其成分
类 合金 别 牌号
化学成分（质量分数）/% C Cr Байду номын сангаасi W Mo Al
使用 温度 Ti /℃
800
碳 化 GH2036
0.34~ 11.5~ 0.04 13.5
7~9
物
1.1~ 1.4
≤0.12 650
强 化
GH1040
≤0.12
15.0~ 17.5
24~27
5.5~ 7.5
600
GH2130
≤0.08 12~16 35~40
5.0~ 6.5
1.4~ 2.2
2.4~ 3.2
800
GH2135
类 合金 别 牌号
化学成分（质量分数）/% Nb V Mn B N Ce
使用 温度 Fe /℃
固 GH1014
0.8~ 1.3
≤1.5
0.01
0.15~ 0.25
0.05
余
950
溶 强 GH1016
0.9~ 1.4
0.1~ 0.3
≤1.8
0.01 ≤0.25 0.05
余
900
化
GH1140
≤0.7
余 800
K213
1.0~1.1 （850℃）
K214
0.169 0.316
≤0.06 14~16 33~36
1.7~ 2.2
1.7~ 2.0~ 2.2 2.8
2.1~ 2.5
750
GH4169 ≤0.08 17~21 50~55 沉
2.8~ 3.3
0.2~ 0.8
0.65~ 1.15
700
淀 强
GH2302
≤0.08 12~16 38~42
3.5~ 4.5
1.5~ 1.8~ 2.5 2.3
GH1014(板材)
200
96
45
GH1016(板材) 629
187 127 87
35
GH1140(板材)
382
157 86 38 22 18
GH2036(盘材)
392 304 216
118
GH1040(棒材)
196 157 88 69
GH2130(棒材)
738 528 408 300 185
GH2135(盘材) 676
2.3~ 2.8
800
化 GH2901
0.02~ 0.06
11~14 40~45
5.0~ 6.5
≤0.3
2.8~ 3.1
750
K213 ≤0.1 14~16 34~38 4~7
1.5~ 2.0
3~4
750
K214
≤0.1
11~13 40~45
6.5~ 8.5
1.8~ 2.4
4.2~ 5.0
900
➢一些铁基高温合金牌号及其成分
固
GH1014
≤0.08
19.0~ 22.0
28~34
7.5~ 9.5
1.5~ 2.5
950
溶 强
GH1016
≤0.08
19.0~ 22.0
32~36
5~6
2.6~ 3.3
900
化 GH1140
0.06~ 0.12
20.0~ 23.0
35~40
1.4~ 1.8
2.0~ 0.2~ 2.5 0.5
0.7~ 1.05
碳 化 物
GH2036
0.25~ 0.50
1.25~ 1.55
7.5~ 8.5
强 化
GH1040
1.0~
0.1~
2.0
0.2
余 650 余 600
GH2130
≤0.5 ≤0.02
≤0.02 余 800
GH2135
沉
GH4169
4.75~ 5.55
淀 GH2302
强
化 GH2901
≤0.4
≤ 0.015
GH2135
0.019 0.042 0.095
GH4169 0.0176 0.0277 0.0351 0.0961 0.1620
GH2302 0.0072 0.0143 0.0541 0.1169 0.4426 1.2066
GH2901 0.0139 0.0466 0.0779 0.1404 0.2620
≤0.01
≤0.6 ≤0.01
≤0.4
0.001~ 0.02
≤0.03 余 750 17~20 700
≤0.02 余 800 余 750
K213 K214
0.05~
0.1
≤0.5
0.05~ 0.15
余 750 余 900
➢一些铁基高温合金1000h持久强度
合金牌号
1000h持久强度/Mpa
550 600 650 700 750 800 850 900 ℃℃ ℃℃℃ ℃ ℃ ℃
452 358
GH2302(棒材)
570 412 294 196
GH2901(锻材) 781
495
225
K213(铸件)
696 588 431 343 235
K214(铸件)
480
420 290 200
➢一些铁基高温合金抗氧化性能
合金 牌号
氧化增重/（g·m-2·h-1） 600℃ 700℃ 800℃ 900℃ 1000℃ 1100℃
GH1014
0.1614 0.2097 0.6175
GH1016
0.1038 0.1641 0.5535
GH1140
0.014 0.028 0.139 0.270 0.523
GH2036
1.25 1.97
GH1040
0.003 0.06
GH2130
0.094 0.1159 0.3190 1.1250
