1. 天正7.0以上绘制的图纸不能正常三维算量中怎么处理？

用天正高版本打开后用图形导入选择低版本即可。

2. 识别梁时需要注意哪些事项？

识别梁时需要注意以下事项：A，在识别梁线时要把所有梁线的图形都选择上

B，要注意识别梁的集中标注线，如果集中标注线X，Y方向不在同一图层，在命令行里，要点击多次集中标注线。

C，跨数识别不对：要在识别设置中控制支座的宽度和误差的大小。

3. L型柱钢筋加密有时怎么会全程加密？

如果L型柱的最大截面宽与柱净高的比值小于1/4就要全程加密4. 局部参考图形怎么处理？

如果是局部参考，首先要有局部参考的一部分图纸，先后打开cad 选中全部多炸开几次就可以了

5. 08版本自动放坡问题

如果修改呢土壤类别放坡按自动判定，放坡系数仍是原来的放坡系数怎么处理

6. 网络狗能不能控制优先级？

不能，只能控制电脑权限。

7. 图纸导入三维算量轴号丢失。

用天正高版本转换低版本再打开。

8. 板钢筋不是正交怎么布置？用选择封闭多义线布置命令布置

9. 在网站下载软件下载不了原因？

如果用下载工具下载不了，用另存为保存下载。

10. 预制板缝天棚怎么计算？

现在预制板计算天棚时没有计算预制板缝的面积，目前暂时用手工指定进行变相处理。

11. 在导入电子文档识别构件后三维着色，显示有问题是什么原因？原因是：导入的设计图纸的定位点离原点太远。

12. 08版本组合楼梯所有子构件都定义好布置时，布置不上是什么原因？

原因梁的结构类型没有改为楼梯梁，板结构类型没有改为楼梯平台板。

斯维尔算量计价软件问题集汇总剖析

算量计价常见问题集锦

杜鑫

一、三维算量

基础 (13)

1、软件中挖土方是计算到哪里的？±0么？ (13)

2、坑槽的放坡系数和工作面宽是如何设置的？如何修改？ (13)

3、挖孔桩中一部分是砖护壁，一部分是混凝土护壁，如何设置？ (13)

4、坑槽的土方开挖不是从室外地坪开始计算，而是从大开挖底部开始计算，如何设置？ (13)

5、孔桩的桩长为8000，但是用地层类别设置的时候，总长度超过8000，如何设置？

(14)

6、孔桩挖土有多种，如何区分？ (14)

7、条形基础中有很多种类型，分别用于什么情况？ (15)

8、不小心将基础中的垫层和砖模删除了，怎么恢复？ (15)

9、两个筏板相交的地方是斜坡，如何设置？ (16)

10、筏板各边都是倒梯形的，如何设置？ (16)

11、筏板一边是倒梯形的，如何设置？ (17)

12、修改了软件工程设置中的正负零距室外地面高的参数之后，发现软件的挖土工程量没有变化，是什么原因？要如何操作才能修改过来？ (17)

13、基础层的层高该如何定义？ (18)

14、房心回填土方如何计算？ (18)

15、如下图所示的坑基该如何布置？ (18)

16、如何识别多阶独基？ (19)

17、柱墩该如何布置？ (19)

18、异形多阶独立基础该如何设置？ (19)

19、独立基础有多层垫层该如何处理？ (19)

20、筏板边侧的集水井，如下图所示，要将红色范围内的集水井部分剪切掉，在软件中如何处理？ (19)

21、软件中网格土方默认是按照三角棱柱法进行计算的，有没有办法将其修改成“四方棱柱法”？ (21)

斯维尔碳排放房间类型计算主要问题

斯维尔碳排放房间类型计算是指根据斯维尔排放测算法对特定房间类型的碳排放进行估算和计算。通过对房间的具体属性和使用情况进行分析，可以评估该房间的碳排放量，从而为节能减排提供依据和指导。然而，在实际应用过程中，斯维尔碳排放房间类型计算存在一些主要问题。以下是一些常见的问题和解决方案：

1.数据不准确：斯维尔碳排放房间类型计算的准确性取决于输入的数据准确性。然而，由于数据获取的困难和不完善的数据来源，很难获取到房间的详细属性和使用信息。解决这个问题的方法是改进数据收集系统，提高数据准确性，并与相关部门合作分享数据。

2.参数选择不合理：斯维尔碳排放房间类型计算中需要设置各种参数，如温度、湿度、照明等。然而，由于不同房间类型的特点和需求不同，参数选择存在一定的主观性和难度。为了解决这个问题，可以基于历史数据和专家意见，建立合理的参数选择模型，以提高计算准确性。

3.算法不完善：目前，斯维尔排放测算算法在房间类型计算中仍

存在一些不完善之处，例如无法准确反映特定设备的能耗和碳排放等。研究人员应不断改进和优化算法，提高其适用性和准确性。

4.更新和维护困难：随着科技的飞速发展和社会的不断变迁，新

的设备和技术不断涌现，房间类型也在不断变化。因此，斯维尔碳排

放房间类型计算需要定期更新和维护，才能保持计算结果的准确性和

实用性。

5.缺乏标准和指南：在斯维尔碳排放房间类型计算中，缺乏一套

统一的标准和指南，导致不同计算结果之间的差异较大。为了解决这

个问题，应建立一套行业标准和指南，明确计算方法和参数选择，以

斯维尔分析出错提示以及解决方法

分析出错提示以及解决方法：

这个是12月24号版本软件的一个缺陷，主要是条基砖模的错误，需要安装下：UpData_101228.exe这个补丁。

2：

1>.弹出这个错误，软件直接关闭，主要是工程离原点太远了。

2>.构件定义编号中含有特殊字符！

3：

这个主要是由于混凝土强度等级没有设置的原因引起的。查看下砼结构哪个构件没有混凝土等级。

这个是由于版本替换统计是报表的问题，只要用“工程”-“修复数据库”修复下就可以解决这个问题了。

提示这种错误，只需要删除文件中的.jgk文件然后再分析就可以了。查看下文件名种有无特殊符号。

6.钢筋描述转化集中和原为标注的时候：

回复下钢筋选项即可。

7.打开工程：

打开的楼层文件出问题，修复或者用备份文件替换即可。

8.打开工程：

图中筏板与坑基在边缘相交，这可能导致绘图报错。这是CAD的问题，可以通过调整筏板的边缘绕过此问题。

斯维尔常见问题解答

21. 附录

本章内容包括:常见问题解答

是用户在使用三维算量软件过程中遇到的一些常见问题的解答，掌握这些内容，可以进一步提高您的三维算量软件应用水平。

21.1 附录一常见问题解答

1. 导入的CAD图纸的暗柱编号全都移动了一个柱子的位置（原来用AutoCAD

打开图纸编号位置是正确的，就是导入自动变位置了）。答先把图纸用AutoCAD打开，然后在命令栏输入w按回车键将图纸写成块，然后在三维算量里导入图纸进行分解。2. 切每个楼层时，命令栏都是替提示：正在重生成模型; 错误参数类型错误:

numberp: n答这可能是电脑中了CAD病毒，需要杀病毒，这类病毒在三维算量2010增强版里会自动蔽，因为三维算量增强版里自带了一个便捷简单查杀常见CAD病毒文的工具。

3. 如何布置天棚才可以同斜板调整？答斜板的天棚可以直接布置，只不过在

三维显示状态下观看仍是平的天棚，但是软件中会自动搜斜板计算其斜面积，选中天棚右键构件核对】就可以看出天棚的工程量实际上已经参照斜板进行算了

4. 布置梁钢筋时提示跨号不对应答选中该梁点击右键【跨段重组】，将梁跨号

顺序调整为正确的排序，或者在该梁的【构件查询里直接修改梁的每跨跨号。

5. 屋面既出贴地砖又要出防水工程量么办？或者说墙面既要出摸灰又要出涂

料工程量怎么办？或者说外墙既要出摸灰又要出贴砖工程量怎么办答可在地面套面砖定额，同时套防水定额，只不过程量计算式改成防水+上翻量就行。墙面要输出不同的工程，亦可采用一种构件套不同

定额做法的方法最重要的是选择相应的计算式。

斯维尔常见错误处理方法

1.请问那个选楼层的不见了怎么搞出来

输入op

到选项的截面

把那个勾选上

1、

答：这个问题原因是因为在建模里操作时间过长，CAD里有一个G的存来保存，达到这个存就会报这个错，解决：时不时要手动点保存工程，半个钟要切换一下楼层，那它的存就放空，重新记存操作步骤。

2、使用群共享的CAD2011软件安装完后点注册的时候提示：

答：.net farmework3.5是精简版，需要安装一个补丁“”，

3、算量软件的命令行漂浮出来了，怎么恢复？

答：点右键，把“允许固定”勾上再双击。

4、CAD2010、2011闪退解决办法

答：C盘下的ProgramData（一般是隐藏的）文件夹下的FLEXnet文件夹里面的东西删除掉再打开CAD，就能进去并且会有提示你激活。C:\Documents and Settings\All Users\Application Data\FLEXnet

5、安装算量软件时定额库闪掉安装不了，单独双击程序下的定额库也安装不了，是什么原因？

答：新建一个TXT文本，把后缀名改为UDL，双击该文件，如弹出以下提示表示系统缺少文件，只能重装系统。

6、网络锁驱动安装完成点关闭的时候提示这个

答：关了360再安装一次。

7、WIN8系统,CAD2011打开闪退如何解决,重启,重新安装均没有解决

答：WIN7：C盘下的ProgramData（一般是隐藏的）文件夹下的FLEXnet文件夹里面的东西删除掉再打开CAD，就能进去并且会有提示你激活。

xp:C:\Documents and Settings\All Users\Application Data\FLEXnet

节能设计软件常见问题_20170608

常见问题

1、BECS屏幕菜单不能加载的问题

方法1：在命令行输入：JZCD（加载菜单），等同于手动执行内部命令“LJ_LoadMenuSys”加载菜单。

方法2：当MenuLoadMode = 0时，新建dwg，可加载菜单。

方法3：Ctrl+F12是屏幕菜单的开关，如果是不小心关闭了屏幕菜单，用这组快捷键可打开。

上述前2种方法适用于斯维尔全部2016版设计类软件。

2、swr_workset.ws工程设置文件的用途和意义

BECS中约定，保存节能工作图档后，软件会在.dwg同目录下自动生成一个swr_workset.ws文件。这个文件记录了本工程的工程设置和工程构造等信息。下次打开.dwg时，软件会自动读取这个信息。因此本软件要求将一个项目的图纸文件统一置于一个文件夹下。对于围护结构构造相同或相近的工程，可以在【工程构造】中直接导入swr_workset.ws这个文件，免去构造做法的重复设置。所以，与别人交流节能模型时，要.dwg和.ws一同拷贝！

特别提醒：一个节能工程的dwg文件必须放在一个独立文件夹下，以免不同工程的swr_workset.ws文件被覆盖。

3、房间的分割和合并

并不是所有的节能设计都需要严格的分割房间，按需分割将大大节省处理模型的时间。有下列几种情况：

（1）规定性指标计算，夏热冬暖地区居建的耗电指数计算无需分割房间；

（2）采暖地区居建的热工计算只需要外围护结构，以及不采暖房间的隔墙和隔墙上的门窗；

（3）动态能耗分析，则需进行房间分割，分割房间时可将相同控温条件的相邻房间合并为一个房间，减少建模工作量。

斯维尔常见错误处理方法

1.请问那个选楼层的不见了怎么搞出来

输入op

到选项的截面

把那个勾选上

1、

答：这个问题原因是因为在建模里操作时间过长，CAD里有一个G的内存来保存，达到这个内存就会报这个错，解决：时不时要手动点保存工程，半个钟要切换一下楼层，那它的内存就放空，重新记存操作步骤。

2、使用群共享的CAD2011软件安装完后点注册的时候提示：

答：是精简版，需要安装一个补丁“CAD11注册报错补丁，

3、算量软件的命令行漂浮出来了，怎么恢复

答：点右键，把“允许固定”勾上再双击。

4、CAD2010、2011闪退解决办法

5、安装算量软件时定额库闪掉安装不了，单独双击程序下的定额库也安装不了，是什么原因

答：新建一个TXT文本，把后缀名改为UDL，双击该文件，如弹出以下提示表示系统缺少文件，只能重装系统。

6、网络锁驱动安装完成点关闭的时候提示这个

答：关了360再安装一次。

7、WIN8系统,CAD2011打开闪退如何解决,重启,重新安装均没有解决

答：WIN7：C盘下的ProgramData（一般是隐藏的）文件夹下的FLEXnet文件夹里面的东西删除掉再打开CAD，就能进去并且会有提示你激活。

xp:C:\Documents?and?Settings\All?Users\Application?Data\FLEXnet

斯维尔节能软件BECS常见问题处理

斯维尔节能软件BECS技术交底

剪力墙在BECS中的处理方法

1剪力墙——热桥柱

1）剪力墙是由闭合的PL线围合的，可以通过菜单栏中的【墙柱——异形柱】命令，将闭合的多段线转成钢筋混凝土的柱子，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件

2）剪力墙是由加粗的PL线绘制而成的，可以通过菜单栏中的【2D条件图——柱子转换】，进行图层识别转换成同尺寸的异形柱，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件

2剪力墙——外墙

结构图中所提供的剪力墙是填充而没有PL线，可以通过菜单栏中的【墙柱——墙体分段】命令进行设置处理，然后在【工程构造——外墙】中给剪力墙创建构造做法，最后通过特性表将剪力墙的构造做法赋给剪力墙构件

常见热桥在BECS中的处理方法

1）外保温

外保温的特点是保温材料可连续铺设而不被切断，因此外墙和梁柱的构造外层均要设置保温

材料。

1、需要软件自动计算热桥，首先要在图中插入柱子、设置梁，并在【工程设置】中勾选［热桥自动计算］选项。

2、墙内的梁柱热桥建模

柱：图中插入柱子

梁：梁是选中外墙，打开特特性（Ctrl+1），设置梁高，注意梁构造默认为空，只有将构造赋给梁，梁才能生效，生效后的梁在图中显示为绿色

窗过梁：窗过梁是选中门窗，打开特特性（Ctrl+1），设置过梁构造，过梁高和过梁超出窗两端的广度

3、设置外墙的构造，按实际构造设置。

4、设置梁柱的构造，注意梁柱的厚度超出墙厚时，则梁柱的钢筋砼厚度=外墙砌块厚。

斯维尔算量软件-常见错误处理方法

斯维尔安装算量交流群：108178647

本群主要讨论斯维尔安装算量软件的操作问题，造价相关的也可以，造价以外请私聊或者到群205068094(也是我们群内的成员)交流。

群内成员可以潜水，但请勿讨论专业以外的话题。没有修改群名片的群成员请尽快修改（基本我都发私信要求修改了）格式：3DM-地区-名。不定期清人。

1.请问那个选楼层的不见了怎么搞出来

输入op

到选项的截面

把那个勾选上

1、

2、使用群共享的CAD2011软件安装完后点注册的时候提示：

答：.net farmework3.5是精简版，需要安装一个补丁“CAD11注册报错补丁dotnetfx3.5.rar”，

3、算量软件的命令行漂浮出来了，怎么恢复？

答：点右键，把“允许固定”勾上再双击。

4、CAD2010、2011闪退解决办法

5、安装算量软件时定额库闪掉安装不了，单独双击程序下的定额库也安装不了，是什么原因？

答：新建一个TXT文本，把后缀名改为UDL，双击该文件，如弹出以下提示表示系统缺少文件，只能重装系统。

斯维尔安装算量几个常见问题

安装算量使用中的几个常见问题

许多用户在使用“安装算量”软件的时候，经常会问些相同的问题，而这些问题很多时候是由于操作不当引起的，以下总结了几个较具代表性的问题，对其进行说明。

一、“喷淋管径”命令

【喷淋管径】命令,在消防工程预算中用的最多、也能为我们提高工作效率的就是此命令。

由于有些消防工程图纸中，消防水管上没有标明管径规格，只是在设计说明中列出一个喷头用DN25的水管，二个喷头用DN32的水管等等，我们在计算水管工程量时如果将规格标注在图上再来计算不仅速度慢，又不方便，这就需要有一个自动根据喷头数量自动判定水管的规格。

【喷淋管径】的作用是根据设定的参数，设置和标注喷淋管径，命令执行后，弹出如下对话框:

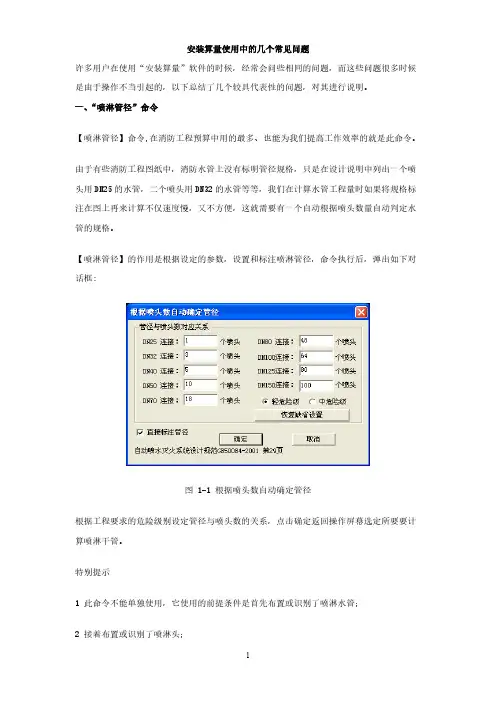

图 1-1 根据喷头数自动确定管径
