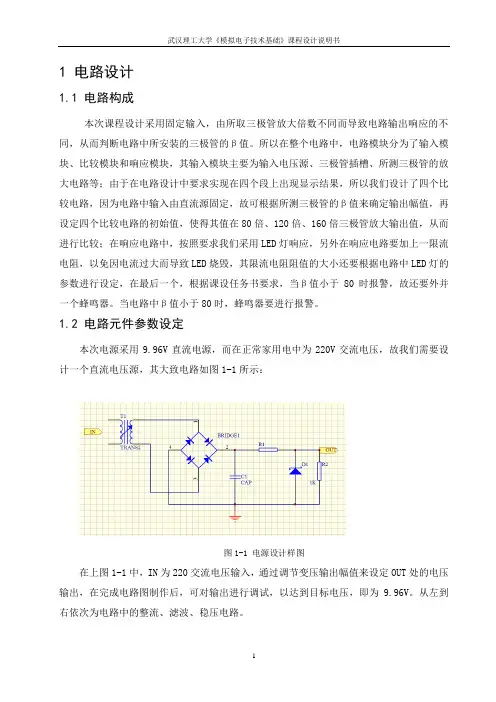

1 电路设计1.1 电路构成本次课程设计采用固定输入，由所取三极管放大倍数不同而导致电路输出响应的不同，从而判断电路中所安装的三极管的β值。
所以在整个电路中，电路模块分为了输入模块、比较模块和响应模块，其输入模块主要为输入电压源、三极管插槽、所测三极管的放大电路等；由于在电路设计中要求实现在四个段上出现显示结果，所以我们设计了四个比较电路，因为电路中输入由直流源固定，故可根据所测三极管的β值来确定输出幅值，再设定四个比较电路的初始值，使得其值在80倍、120倍、160倍三极管放大输出值，从而进行比较；在响应电路中，按照要求我们采用LED灯响应，另外在响应电路要加上一限流电阻，以免因电流过大而导致LED烧毁，其限流电阻阻值的大小还要根据电路中LED灯的参数进行设定，在最后一个，根据课设任务书要求，当β值小于80时报警，故还要外并一个蜂鸣器。
当电路中β值小于80时，蜂鸣器要进行报警。
1.2 电路元件参数设定本次电源采用9.96V直流电源，而在正常家用电中为220V交流电压，故我们需要设计一个直流电压源，其大致电路如图1-1所示：图1-1 电源设计样图在上图1-1中，IN为220交流电压输入，通过调节变压输出幅值来设定OUT处的电压输出，在完成电路图制作后，可对输出进行调试，以达到目标电压，即为9.96V。
从左到右依次为电路中的整流、滤波、稳压电路。
总体三极管β值测量电路设计中，在输入模块偏置电压，外加一稳压控制，Vbe 为0.7V ，Rb 设置为574K ，故 BBE CC B R V V I -==8.9A μ C B CC o R I V V ⨯-=β=β61040309.896.9-⨯⨯-当β值为在80倍时，电路中输出响应为Vo1=7.09V当β值为在120倍时，电路中输出响应为Vo2=5.66V当β值为在160倍时，电路中输出响应为Vo3=4.23V再由 212R R R V V CC O +⨯=来确定电路中的电阻比值。
晶体管放大倍数β检测电路的设计
晶体管β值数显测量电路实验报告宁波大学科技学院理工分院课题五晶体管β值数显测量电路一、实验目的1、设计任务设计一个低频小功率NPN型硅三极管共射极电流放大倍数β值测量电路。
2、基本要求（1）β值的测量范围为50 ～ 250。
（2）接入晶体管后自动显示被测晶体管的β值，当没有接入晶体管时数码管显示为零。
（3）当接入晶体管的β值不在测量范围时，用发光二极管指示。
（4）测量精度为±5%。
（5）测量响应时间t<1S。
3、扩展要求（1）分档指示功能，当β值为50～100，100～180，180～250时，分别用发光二极管指示。
（2）能测量PNP管的β值。
二、实验原理由设计要求可知只要将被测晶体管的β值转换为对应的电压值，对β值的测量转变为对电压的测量。
将此电压进行比例调整后，进行A/D转换，然后进行译码显示即可。
其原理框图如图2-5-1所示。
三、单元电路设计参考1、β/V转换电路基本思路为：对被测晶体管输入一固定值的基极电流，则其集电极电流Ic=βIb，然后将集电极电流转换为电压即可。
基极电流的设置可以采用如下两种方式。
其一、如图2-5-2所示，选择恰当的基极偏置电阻Rb实现基极电流设置。
其二，利用恒流源实现基极电流的设置，如图2-5-3所示。
这种方式的优点是可以对锗管设置基极电流而不需要改变电路结构或元件参数。
由于要提供很小的基极电流，恒流源可以用如图2-5-4所示的微电流源实现。
微电流源的参考电流与输出电流之间的函数关系为：2、 比例调整电路比例调整电路的主要作用是将β/V 转换电路的输出电压作适当的调整提供给A/D 转换电路，以期得到一个适当的二进制数值，便于译码器显示对应的β值。
常用的比例电路有反相比例电路，同相比例电路，差动放大电路等。
在此介绍一下常用的三运放差动放大电路，电压如图2-5-6所示。
CSC S C b C R I U I I I I ===β10AR I U CC C μβ*==))(21(1220I I PU U R RU -+=6.19)21(255512510)21()21(28322=+=-==⨯+=+-PP C P R R LSB R R U R R 得：由：LM324N芯片引脚图3、A/D转换电路A/D转换电路将模拟量转换为数字量。
(整理)晶体管放大倍数β检测电路的设计与实现
课题名称晶体管放大倍数β检测电路的设计与实现一、摘要本实验是简单的三极管放大倍数β检测电路的设计与实现。
主要由三极管类型判别电路、三极管放大倍数档位判断电路、显示电路、报警电路及电源电路五个部分组成。
首先通过普通LED 发光二极管的亮灭实现判断三极管类型，并将β值的变化转化为电压的变化从而利用电压比较器及LED管实现β值档位 (＜150、150～200、200～250、＞250)的判断与显示、并在β＞250时通过LED管闪烁报警。
关键词：三极管、β、LED、电压比较器、报警二、设计任务要求基本要求：设计一个简易晶体管放大倍数β检测电路，该电路能够实现对三极管β值大小的初步判断。
系统电源DC=10V1.通过该电路板块一能够检测出NPN、PNP三极管的类型。
2.电路能够将NPN型三极管放大倍数β分为大于250、200～250、150～200、小于150共四个档位进行判断。
3．用发光二极管来指示被测三极管的β值属于哪一个档位4.在电路中可以手动调节四个档位值的具体大小。
5.当β超出250时能够闪烁报警。
提高要求1.电路能够将PNP型三极管放大倍数β分为大于250、200～250、150～200、小于150共四个档位进行判断，并且能够手动调节四个档位值的具体大小。
2. NPN、PNP三极管β档位的判断可以通过手动或自动切换三、设计思路和总体结构框图本实验关键之处系如何将三极管放大倍数β的变化用一个便于测量的物理量的变化来表示。
实验室最易测量的量即是电压，并且三极管CE极间电压便可反应集电极电流I c的变化，故不妨用某种手段固定I b值，通过检测CE极间电压的变化间接检测β的变化。
而将电压值分为几个档位很容易想到用电压比较器实现并通过输出电流驱动LED显示出来。
最后，报警电路可利用LED闪烁报警，可由555定时器实现。
四、分块电路、总体电路的设计（电路图）现将实验电路可为“4+1”个板块。
“4”指的是三极管类型判别电路、三极管放大倍数β档位判断电路和显示电路、报警电路和电源电路；“1”指的是从NPN型管β检测到PNP型管β检测的转换电路。
晶体管β值数显测量电路
晶体管β值数显测量电路基本工作原理C S C S C b C R I U I I I I ===β)(100101mv A R I R I R I U C c C b C C C βμβββ=Ω**====))(21(1220I I P U U R R U -+=6.19)21(255512510)21()21(28322=+=-==⨯+=+-PP C P R R LSB R R U R R 得：由：电路图实习心得通过本次实习，将书本上学到的知识应用于实践，学会了一些电子电路仿真设计能力,虽然过程中遇到了一些困难，但是在解决这些问题的过程无疑也是对自己自身专业素质的一种提高与肯定。
我发现做任何事情都要注意每个小的细节，任何一个小的细节都可能导致整个实验做不成功，所以我们必须做好一步，调试一步，这样出错的概率才会减小到最低。
如果你先一次性全做好了，到时候不成功再去检查就困难了，因此我们做每一步都要考虑清楚，这就是我们这个专业的特点。
此次设计不仅增强了自己在专业设计方面的信心，鼓舞了自己，更是一次兴趣的培养。
电子实习，是以学生自己动手动脑，并亲手设计、制作、组装与调试为特色的。
它将基本技能训练，基本工艺知识和创新启蒙有机结合，培养我们的实践能力和创新精神，。
作为信息时代的大学生，仅会书本理论是不够的，基本的动手能力是一切工作和创造的基础和必要条件。
通过一个星期的学习，使我对电子工艺的理论有了更深的了解。
了解到了焊普通元件与电路元件的技巧、印制电路板图的设计制作等。
这些知识不仅在课堂上有效，在日常生活中更是有着现实意义，也对自己的动手能力是个很大的锻炼。
在实习中，我锻炼了自己动手能力，提高了自己解决问题的能力。
通过本次实习培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力，增强了独立工作的能力。
最主要的是收获颇丰，具体如下：1. 基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
晶体管放大倍数β检测电路的设计与实现
测值 档位
①
② 5.8 5.8 5.8 5.8
③ 4.8 4.8 4.8 4.8
④ 7.0 6.4 5.3 4.0
⑤ 0.9 8.7 8.7 8.7
⑥ 0.0 0.8 8.6 8.6
⑦ 0.0 0.0 0.8 8.3
第一档 6.7 第二档 6.7 第三档 6.7 第四档 6.7
-5-
信息与通信工程学院
1 电路能够将 PNP 型三极管放大倍数 β 分为大于 250， 200-250， 150-200， 小于 150 共四个档位进行判断， 并且能够手动调节四个档位值的具体大小 NPN,PNP 三极管 β 档位的判断可以通过手动或自动切换。 2 PROTEL 软件绘制该电路及其电源电路的印制电路版 图（PCB） 。
-1-
3 4 5
用发光二极管来指示被测电路的 β 值属于哪一个档位。 在电路中可以手动调节四个档位值的具体大小。 当 β 超出 250 时能够闪烁报警。
设计该电路的电源电路（不要求实际搭建） ，用 PROTEL 软件绘制 完整的 电路原 理图（ SCH ）及印 制电路 板图 （PCB） 。
2.提高要求：
- 10 -
信息与通信工程学院
555 定时器的电路结构及其功能 下图为 555 定时器的内部逻辑电路和外引脚图， 从结构上看， 555 电路由 2 个比较器、 1 个基本 RS 触发器、 1 个反相缓冲器、 1 个集电极开路的放电晶体管和 3 个 5kΩ 电阻组成分压器组成。
五、故障及问题分析
问题 1：在仿真软件上电路能够正常工作，但实际电路却不能正常工 作 原因：实际电路中的参数并不是十分准确，而且仿真软件对于非线性 器件（如三极管）有一定的近似，所以实验不一定能成功； 解决： 方法一：仿真软件的参数变化范围大一些，这样就能在实际电 路中不会因为微小的变化而导致误差； 方法二：实际调节电路换不同参数的元器件。 问题 2：按照仿真软件的电路图连接好后，发现调节参数的时候现象 不发生变化； 原因：电路元器件损坏，这是经常遇到的事情，一定要注意。 方法：单独测试可能损坏的元器件，若不能正常工作，换新的，在使 用前做好检测工作。
简易BJTβ检测电路设计方案
沈阳航空工业学院课程设计<说明书）简易BJTβ检测电路的设计班级 / 学号6407103-076学生姓名刘畅指导教师孙克梅目录1. 概述12. 方案论证13.电路工作原理及说明 (2)3.1三极管类型判别电路 (2)3.2三极管放大倍数β测量电路 (2)3.3三极管放大倍数β的测量 (2)3.4现实电路 (2)4. 电路性能指标的测试25. 结论26. 性价比27．课设体会及合理化建议2附录Ⅰ元器件清单3附录Ⅱ整体电路原理图4参考文献5简易BJTβ检测电路的设计摘要：本实验是为了能够判别出三极管的类型并能检测出β的挡位，设计了一个简易双极型晶体管电流放大系数β检测电路。
此电路是由三极管类型判别电路，三极管放大倍数测量电路，三极管放大倍数挡位测量电路和显示电路四部分组成。
本实验是先利用NPN型和PNP型三极管的电流流向相反的特性，判别三极管的类型是NPN型还是PNP型。
测量β只要利用三极管的电流分配特性，将β的测量转化为对三极管电流的测量，同时实现对挡位的手动调节。
接着根据比较器的原理实现八个挡位的测量。
最后显示电路发挥自己的功能用发光二极管将测量结果显示出来。
关键字：β检测电路；比较器；发光二极管1．概述电子技术是十九世纪末、二十世纪初开始发展起来的新兴技术，二十世纪发展最迅速，应用最广泛，成为近代科学技术发展的一个重要标志。
第一代电子产品以电子管为核心。
四十年代末世界上诞生了第一只半导体三极管，它以小巧、轻便、省电、寿命长等特点，很快地被各国应用起来，在很大范围内取代了电子管。
五十年代末期，世界上出现了第一块集成电路，它把许多晶体管等电子元件集成在一块硅芯片上，使电子产品向更小型化发展。
集成电路从小规模集成电路迅速发展到大规模集成电路和超大规模集成电路，从而使电子产品向着高效能低消耗、高精度、高稳定、智能化的方向发展。
电子设备中的电路都是由基本功能电路构成。
此实验要求设计一个简易双极性双管放大倍数β判断电路。
北京邮电大学电子电路基础实验报告
电子电路基础实验报告——晶体管β值检测电路的设计2012211117班2012210482号信通院17班01号张仁宇一、摘要：晶体管β值测量电路的功能是利用晶体管的电流分配特性，将放大倍数β值的测量转化为对晶体管电流的测量，同时实现用发光二极管显示出被测晶体管的放大倍数β值。
该电路主要由晶体管类型判别电路、β-V转换电路、晶体管放大倍数档位判断电路、显示电路、报警电路及电源电路六个基本部分组成。
首先通过LED发光二极管的亮灭实现判断三极管类型，并将β值的变化转化为电压的变化从而利用电压比较器及LED管实现β值档位(＜150、150～200、200～250、＞250)的判断与显示、并在β＞250时通过LED管闪烁报警。
二、关键字：β值；晶体管；档位判断；闪烁报警三、实验目的1、加深对晶体管β值意义的理解2、了解掌握电压比较器的实际使用3、了解发光二极管的使用4、提高电子电路综合设计能力四、设计任务要求1、基本要求设计一个简易的晶体管放大倍数β值检测电路，该电路能够实现对放大倍数β值大小的初步测定1）电路能够测出NPN,PNP三极管的类型2）电路能将NPN晶体管的β值分别为大于250，大于200小于250，大于150小于200和小于150共四个档位进行判断3）用发光二极管指示被测三极管的放大倍数β值在哪一个档位4）在电路中可以用手动调节四个档位值得具体大小5）当β值大于250时可以光闪报警2、扩展要求1）电路能将PNP晶体管的β值分别为大于250，大于200小于250，大于150小于200和小于150共四个档位进行判断在电路中可以用手动调节四个档位值得具体大小。
2）NPN,PNP三极管β值的档位的判断可以通过手动或自动切换3）用PROTEL软件绘制该电路及其电源电路的印制电路版图。
五、设计思路与总体结构框图晶体管类型判别电路β-V转换电路放大倍数档位判断电路显示电路报警电路电源电路三极管类型判别电路的功能是利用NPN 型和PNP 型三极管的电流流向相反的特性判别晶体管的类型。
晶体管放大倍数β检测电路的设计与实现 北邮
摘要：三极管根据不同的连接方法可以构成电压、电流、功率等放大电路，并且不同的三极管有不同的放大能力，一般三极管分为PNP和NPN两种类型。
三极管放大倍数β检测电路是用以判别三极管类型并予以检测放大倍数β的检测电路。
其首先是利用三极管NPN和PNP电流流向相反判断三极管类型，再利用三极管的电流分配特性，将β的测量转化为对三极管电流的测量，再通过电阻转换称电压信号的测量，同时实现对档位的手动调节，并利用比较器的原理，实现档位的判断。
关键词：类型判别档位检测一、实验设计任务要求：1.基本要求：设计一个简易晶体管放大倍数β检测电路，该电路能够实现对三极管β值大小的初步判断。
系统电源DC±12V。
⑴电路能够检测出NPN、PNP三极管的类型⑵电路能够将NPN型三极管放大倍数β分为大于250、200~250、150~200、小于150共四个档位进行判断⑶用发光二极管来指示被测三极管的β值属于哪一个档位⑷在电路中可以手动调节四个档位值的具体大小⑸当β值超出250时能够光闪报警2.提高要求：⑴电路能够将PNP型三极管放大倍数分为大于250、200~250、150~200、小于150共四个档位进行判断，并且能够手动调节四个档位值的具体大小⑵NPN、PNP三极管β档位的判断可以通过手动或自动切换。
二、实验设计思路及总体结构：由实验任务要求里的判别和检测三极管放大倍数，将该系统分成三大模块设计，分别为类型判别电路、档位检测显示电路、报警电路，结构图如图所示：三、所用元器件以及所用的仪表清单：测试仪表：所用元器件：此实验中NPN管采用的是8050，PNP管采用的是8550，发光二极管可供选择有红、黄、绿三种颜色。
查得这两种三极管及发光二极管的工作特性如下：三极管S8550 (500mA) SOT-23 3000PCS/卷，S8050 (500mA) SOT-23 3000PCS/卷S8550 (800mA) SOT-23 3000PCS/卷，S8050 (800mA) SOT-23 3000PCS/卷SS8550 (1.5A) SOT-23 3000PCS/卷，SS8050 (1.5A) SOT-23 3000PCS/卷其中8050和8550放大倍数在100~350左右，一般不超过400，耐压30V。
晶体管β值检测电路的设计
晶体管β值检测电路的设计实验报告姓名：班内序号：学号:学院:班级:一．摘要简易晶体管β值检测电路由三极管类型判别电路，三极管放大倍数档位判别电路，显示电路，报警电路和电源电路五部分构成。
三极管类型判别电路的功能是利用NPN型和PNP型三极管电流流向相反的特性，通过判断发光二极管亮灭判断三极管的类型是NPN型还是PNP型。
三极管放大倍数档位判别电路的功能是利用三极管的电流分配特性将β的测量转换为对三极管电流的测量，并实现对档位的手动调节，并利用比较器的原理，实现对档位的判断。
显示电路的功能是利用发光二极管将测量结果显示出来。
报警电路的功能是当所测三极管的β值超出测量范围时，能够进行报警提示。
电源电路的功能是为各模块电路提供直流电源。
关键字：晶体管类型，晶体管β值，档位判断电路，显示电路，报警电路二．设计任务要求设计一个简易晶体管放大倍数β检测电路，该电路能够实现对三极管β值大小的初步判断。
1.基本要求：（1）电路能够检测出NPN、PNP三极管的类型。
（2）电路能够将NPN型三极管放大倍数β分为大于250，200-250，150-200，小于150共四个档位进行判断。
（3）用发光二极管来指示被测电路的β值属于哪一个档位。
（4）在电路中可以手动调节四个档位值的具体大小。
（5）当β超出250时能够闪烁报警。
2.提高要求：（1）电路能够将PNP型三极管放大倍数β分为大于250，200-250，150-200，小于150共四个档位进行判断，并且能够手动调节四个档位值的具体大小。
（2）根据LED的亮灭判断晶体管的β值档位。
三．设计思路、总体结构框图:图1 简易双极性三极管β值检测电路的总体框图四．分块电路和总体电路的设计（含电路图）1.三极管判断电路图2 三极管类型判别电路和β档位测量电路如图，由于NPN 型与PNP 型二极管的电流流向相反，当两种三极管按图中电路结构且连接方式相同时（即集电极接上端，发射极接下端），则NPN 型三极管导通，从而发光二极管亮。
实验报告晶体管β值数显测量电路
实验报告实验课题：晶体管B值数显测量电路一、实验目的：设计一个低频小功率NPN型硅三极管共射极电流放大倍数B值的测量电路。
二、实验要求：（1） B值的测量范围:50-250（2）接入晶体管后自动显示被测晶体管的B值，当没有接入晶体管时数码管显示为零。
（3）当接入晶体管的B值不在测量范围内时，用发光二极管显示。
（4）测量精度为±5%（5）测量响应时间tv5s三、实验原理：山设计要求可知只要将被测晶体管的B值转换为对应的电压值，对0值的测量转变为对电压的测量。
将此电压进行比例调整后，进行A/D转换，然后进行译码显示即可。
主要原理步骤如下：1）工作点设置2）B/V聶换电路：基本思路为：对被测晶体管输入一固定值的基极电流，则其集电极电流Ic=pib,然后将集电极电流转换为电压即可。
3）电压调整电路：比例调整电路的主要作用是将B/V转换电路的输出电压作适当的调整提供给A/D转换电路，以期得到一个合适的二进制数值，便于译码显示出对应的B值。
本实验使用三运放差动放大电路。
该电路具有高输入阻抗、高共模抑制比的特点。
4）A/D转换：A/D转换电路将模拟量转换为数字量。
本实验选用芯片ADC0809。
其中，时钟信号的产生通过以CD4060为核心的方波发生电路实现。
5）二进制一BCD码转换6）译码显示四、实验具体步骤：（1）.1作点设置和0/V转换电路按下图连接电路，并且设置参数如下，j一％-仏 _ %"b 趾陽U c = I C R Cr若取V CC 二5V」R=lmA」ci"0uAic玉若取Rc=100Q,并且通过微电流源设定Icl = 10uA,则U c = 01 [Re = 01 c\Rc=/7*10/z4*100Q = p（niv）(2)电丿玉调整电路=n.2^ _u )=仃+込按设计好的原理图连接电路，则°"u /2" 瓦集成放大选择了芯片LM324,参数设置如下：由⑴鲁％ "签"j込舟在本组实验中，我们取R2=10K,贝叽RP〜, 这样B为50〜250时，对应的UC〜〜V;U0〜〜V(3)A/D 转换：本组在这个环节选用了ADC0809来实现A/D转换，将模拟量转换为数字量。
晶体管β值的测量实验报告
晶体管放大倍数β检测电路的设计与实现实验报告课程名称：电子测量与电子电路实践姓名：学院:信息与通信工程学院班级：201221110学号：*******日期：2014年5月10日一、摘要本实验是简单的三极管放大倍数β检测电路的设计与实现。
主要由三极管类型判别电路、三极管放大倍数档位判断电路、显示电路、报警电路及电源电路五个部分组成。
首先通过普通LED发光二极管的亮灭实现判断三极管类型，并将β值的变化转化为电压的变化从而利用电压比较器及LED管实现β值档位(＜150、150～200、200～250、＞250)的判断与显示、并在β＞250时通过LED管闪烁报警。
关键词：三极管、β、LED、电压比较器、报警二、设计任务要求设计一个简易的晶体管放大倍数检测电路，该电路能够实现对放大倍数值大小的初步测定。
1.基本要求1）电路能够测出NPN,PNP三极管的类型2）电路能将NPN晶体管的值分别为大于250，大于200小于250，大于150小于200和小于150共四个档位进行判断。
3）用发光二极管指示被测三极管的放大倍数在哪一个档位4）在电路中可以用手动调节四个档位值得具体大小5）当值大于250时可以光闪报警2.扩展要求1）电路能将PNP晶体管的值分别为大于250，大于200小于250，大于150小于200和小于150共四个档位进行判断在电路中可以用手动调节四个档位值得具体大小。
2）NPN,PNP三极管的档位的判断可以通过手动或自动切换。
3）用Protel软件进行绘制完整的电路原理图三、设计思路简易双极性三极管放大倍数检测电路由三极管类型判别电路、β-V转换电路、三级管放大倍数档位判断电路、显示电路、报警电路和电源电路六部分构成。
总体框图如图一。
1.三极管类型判别电路:利用NPN和PNP型三极管的电流流向反向的特性，判别三极管类型是NPN还是PNP型。
2 .β-V转换电路：利用三极管的电流分配特性，将β值的测量转化为对三极管电流的测量。
北邮晶体管B值检测电路的设计实验报告
电子测量与电子电路实验——简易晶体管放大倍数β检测电路院系：信息与通信工程学院班级：指导老师：姓名：学号：班号：晶体管放大倍数β检测电路的设计与实现信息与通信工程学院一，摘要：随着电子测量的不断发展，三极管在集成电路中的应用极为广泛，于于三极管的特性也有着不同的需求，由于工艺等个方面的不同，晶体管的方大倍数也有区别。
在大学的电路实验中，我们用到了8050和8550 两类三极管，本实验的目的是实现对这两类晶体管放大倍数的测定。
实验电路由三极管类型判别电路、三级管放大倍数档位判断电路(利用电压比较器)、显示电路、报警电路和电源电路五部分构成。
旨在通过实验电路大致判断出三极管的型号以及放大倍数的大概范围，分别实现三极管类型判断、档位判断、显示放大倍数、报警提示、电源电路设计等功能。
同时通过protel设计软件设计β检测电路的PCB project.二，关键词：晶体管β检测电路发光二极管电压比较器protel设计软件三，实验目的：１.加深对晶体管β值意义的理解。
２.了解掌握电压比较器的实际使用。
３.了解发光二极管的使用。
４.提高电子电路综合设计能力。
四，设计任务要求：1.基本要求a)设计一个简易的晶体管放大倍数β检测电路，该电路能够实现对放大倍数β值大小的初步测定1）电路能够测出NPN,PNP三极管的类型2）电路能将NPN晶体管的β值分别为大于250，大于200小于250，大于150小于200和小于150共四个档位进行判断。
3）用发光二极管指示被测三极管的放大倍数β在哪一个档位4）在电路中可以用手动调节四个档位值得具体大小5）当β值大于250时可以光闪报警b)设计电源电路（不要求搭建），用Protel软件进行绘制完整的电路原理图2.扩展要求a) 电路能将PNP晶体管的β值分别为大于250，大于200小于250，大于150小于200和小于150共四个档位进行判断在电路中可以用手动调节四个档位值得具体大小。
晶体管放大倍数β检测电路的设计与实现
电子测量与电子电路实验—简易晶体管放大倍数β检测电路院系: 信息与通信工程学院班级：14班姓名：黄婕学号： 2012210417班内序号：23指导老师：赵文深老师摘要：随着电子测量的不断发展，三极管在集成电路中的应用极为广泛，于于三极管的特性也有着不同的需求，由于工艺等个方面的不同，晶体管的方大倍数也有区别。
在大学的电路实验中，我们用到了8050和 8550 两类三极管，本实验的目的是实现对这两类晶体管放大倍数的测定。
实验电路由三极管类型判别电路、三级管放大倍数档位判断电路(利用电压比较器)、显示电路、报警电路和电源电路五部分构成。
旨在通过实验电路大致判断出三极管的型号以及放大倍数的大概范围，分别实现三极管类型判断、档位判断、显示放大倍数、报警提示、电源电路设计等功能。
同时通过仿真设计软件设计β检测电路的PCB project。
关键词：晶体管、放大倍数β、类型判别、档位检测一、实验设计任务要求：1.基本要求：设计一个简易晶体管放大倍数β检测电路，该电路能够实现对三极管β值大小的初步判断。
系统电源DC±12V。
⑴电路能够检测出NPN、PNP三极管的类型⑵电路能够将NPN型三极管放大倍数β分为大于250、200~250、150~200、小于150共四个档位进行判断⑶用发光二极管来指示被测三极管的β值属于哪一个档位⑷在电路中可以手动调节四个档位值的具体大小⑸当β值超出250时能够光闪报警2.提高要求：⑴电路能够将PNP型三极管放大倍数分为大于250、200~250、150~200、小于150共四个档位进行判断，并且能够手动调节四个档位值的具体大小⑵NPN、PNP三极管β档位的判断可以通过手动或自动切换。
二、实验设计思路及总体设计电路：由实验任务要求里的判别和检测三极管放大倍数，将该系统分成三大模块设计，分别为类型判别电路、档位检测显示电路、报警电路，结构图如图所示：电路图如下：三、分块设计各模块电路：1)三极管类型判别电路①原理：NPN和PNP型三极管的电流流向相反，所以当两种三级管电路结构且连接方式相同的时候，必有一个管子不能导通。
北邮电子电路综合设计实验报告——晶体管放大倍数检测电路的设计与实验
晶体管放大倍数β检测电路的设计与实现实验报告【摘要】晶体管是工程上常见的一种元器件，放大倍数为其基本参数。
为了检测出不同晶体管的放大倍数的粗略值，本实验利用集成运放和发光二极管，将晶体管的放大倍数分成若干个档位进行测量。
利用本实验的电路，可以成功实现对晶体管类型的判断，对晶体管放大倍数的档位测量，并在β>250时实现报警。
放大倍数的检测对于晶体管的工程应用具有重要意义，对于任意一个晶体管，在工程应用前，都应检测出它的类型及放大倍数。
【关键词】电子电路设计测量晶体管放大倍数β【实验目的】1、加深对晶体管β值意义的理解；2、了解并掌握电压比较器电路和发光二极管的使用；3、提高独立设计电路和验证实验的能力。
【设计任务和要求】【基本要求】1、设计一个简易晶体管放大倍数β检测电路，该电路能够实现对三极管β值大小的初步判断。
系统电源DC±12V2、电路能够检测出NPN、PNP三极管的类型；3、电路能够将NPN型三极管放大倍数β分为大于250、200～250、150～200和小于150四个档位进行判断；4、用发光二极管来指示被测三极管的放大倍数β值属于哪一个档位，当β超出250时二极管能够闪烁报警；5、在电路中可以手动调节四个档位值的具体大小；【提高要求】1、电路能够将PNP型三极管放大倍数β分为大于250、200～250、150～200和小于150四个档位进行判断，并且能手动调节四个档位值的具体大小。
2、NPN、PNP三极管β档位的判断可以通过手动切换。
【设计思路】简易双极型三极管放大倍数β检测电路的设计总体框图如下所示：电路由五部份组成：三极管类型判别电路、三极管放大倍数β档位判断电路、显示电路、报警电路和电源电路。
三极管类型判别电路的功能是利用NPN型和PNP型三极管的射极、基极、集电极电流流向均相反的特性而实现的。
对于一个NPN型的三极管，若要工作在放大区，则其基极与射极之间电压应为正向电压，且集电极的电位要比基极电位高。
北邮模电实验-晶体管放大倍数β
北邮模电实验-晶体管放大倍数β课程名称晶体管放大倍数β检测电路的设计与实现姓名：学号：班级：班内序号：27一、摘要本实验为简单的三极管放大电路放大倍数β检测电路的设计与实现。
主要由三极管类型判别电路、三极管放大倍数档位判断电路、显示电路、报警电路及电源电路五个部分组成。
首先通过普通LED发光二极管的亮灭实现判断三极管类型，并将β值的变化转化为电压的变化从而利用电压比较器及LED管实现β值档位(＜150、150～200、200～250、＞250)的判断与显示、并在β＞250时通过LED管闪烁报警。
关键词：三极管、β、LED、电压比较器、报警二、设计任务要求基本要求：设计一个简易晶体管放大倍数β检测电路，该电路能够实现对三极管β值大小的初步判断。
系统电源DC=12V。
1.电路能够检测出NPN、PNP三极管的类型。
2.电路能够将NPN型三极管放大倍数β分为大于250、200～250、150～200、小于150共四个档位进行判断。
3．用发光二极管来指示被测三极管的β值属于哪一个档位4.在电路中可以手动调节四个档位值的具体大小。
5.当β超出250时能够闪烁报警。
提高要求：1.电路能够将PNP型三极管放大倍数β分为大于250、200～250、150～200、小于150共四个档位进行判断，并且能够手动调节四个档位值的具体大小。
2. NPN、PNP三极管β档位的判断可以通过手动或自动切换三、设计思路和总体结构框图本实验关键之处在于将三极管放大倍数β的变化利用基极的电压变化表示出来，便于测量。
并且三极管CE极间电压便可反应集电极电流I c的变化，故可用某种手段固定I b值，通过检测CE 极间电压的变化间接检测β的变化。
而将电压值分为几个档位很容易想到用电压比较器实现并通过输出电流驱动LED显示出来。
最后，报警电路可利用LED闪烁报警，可由555定时器实现。
整体思路为：三极管类型判别——三极管放大倍数档位判断——显示输出——报警电路四、分块电路、总体电路的设计（电路图）1.三极管类型判别电路电路设计图如上所示（右端输出为V C）首先用12V电源串接1k电阻及LED，并用万用表测得普通LED 发光二极管两级电压V LED=2.1～2.2V，V BE=0.7V，V CC=12V有：I B=Vcc?VBE?VLEDR1=9.2 R1故：I C= I B?β=9.2βR1β值约在150～250区域变化，而LED驱动电流（即I E，约为I C）约在5～10mA，那么：可知R1约在180k～216k,可取R1=200kΩ。
电子电路综合设计实验报告-晶体管放大倍数β检测电路
北京邮电大学电子电路综合设计实验报告晶体管放大倍数β检测电路班级:学号:姓名:专业: 通信工程摘要由于制作工艺，晶体管的结构的不同，以及环境温度影响，三极管表现出不同的放大倍数方面的特性。
不同放大倍数的三极管有着不同的应用。
此次实验用到了8050（NPN）和8550(PNP)两类三极管。
实验目的是分别测定这两类晶体管的放大倍数。
实验电路由三极管类型判别电路，三极管放大倍数档位判断电路，显示电路、报警电路和电源电路构成。
通过实验电路插上不同的晶体管大致判断出三极管的型号以及放大倍数的大概范围，分别实现三极管的类型判断，档位判断，判断结果显示，报警提示，电源电路设计的功能。
先通过仿真模拟电路，模拟符合要求后再进行实际电路的搭建。
关键字：放大倍数β，类型判断，档位判断，档位显示，报警电路。
一、实验目的1. 通过晶体三极管β值检测电路的设计与制作，使学生加深对晶体管β值意义的理解；2. 掌握电压比较器的实际使用电路；3. 理解电子电路综合设计、安装和调试的基本方法；4. 加深对所学过的电子电路知识的理解和综合运用能力。
三、实验要求1. 基本要求（1）电路能够检测出NPN 型、PNP 型晶体管的类型。
（2）电路能够将NPN型晶体管放大倍数β分为“大于250”、“200～250”、“150～200”、“小于150”共四个档位进行判断。
（3）用发光二极管来指示被测晶体管的β 值属于哪一个档位。
（4）在电路中可以手动调节四个档位值的具体大小。
（5）当晶体管β 值超出250 时能够光闪烁报警。
2. 提高要求（1）电路能够将PNP 型晶体管放大倍数β 分为“大于250”、“200～250”、“150～200”、“小于150”共四个档位进行判断，并且能够手动调节四个档位值的具体大小。
（2）NPN 型、PNP 型晶体管β 档位的判断可以通过手动或自动切换。
（3）用数码管显示β 值分档编号。
（4）设计晶体管β 值测量电路，并用数码管显示β 值大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晶体管β值检测电路的设计
实验报告
姓名：
班内序号：
学号:
学院: 信息与通信工程学院
班级:
一．摘要
简易晶体管β值检测电路由三极管类型判别电路，三极管放大倍数档位判别电路，显示电路，报警电路和电源电路五部分构成。
三极管类型判别电路的功能是利用NPN型和PNP型三极管电流流向相反的特性，通过判断发光二极管亮灭判断三极管的类型是NPN型还是PNP型。
三极管放大倍数档位判别电路的功能是利用三极管的电流分配特性将β的测量转换为对三极管电流的测量，并实现对档位的手动调节，并利用比较器的原理，实现对档位的判断。
显示电路的功能是利用发光二极管将测量结果显示出来。
报警电路的功能是当所测三极管的β值超出测量范围时，能够进行报警提示。
电源电路的功能是为各模块电路提供直流电源。
关键字：晶体管类型，晶体管β值，档位判断电路，显示电路，报警电路
二．设计任务要求
设计一个简易晶体管放大倍数β检测电路，该电路能够实现对三极管β值大小的初步判断。
1.基本要求：
（1）电路能够检测出NPN、PNP三极管的类型。
（2）电路能够将NPN型三极管放大倍数β分为大于250，200-250，150-200，小于150共四个档位进行判断。
（3）用发光二极管来指示被测电路的β值属于哪一个档位。
（4）在电路中可以手动调节四个档位值的具体大小。
（5）当β超出250时能够闪烁报警。
2.提高要求：
（1）电路能够将PNP型三极管放大倍数β分为大于250，200-250，150-200，小于150共四个档位进行判断，并且能够手动调节四个档位值的具体大小。
（2）根据LED的亮灭判断晶体管的β值档位。
三．设计思路、总体结构框图:
2
图1 简易双极性三极管β值检测电路的总体框图
四．分块电路和总体电路的设计（含电路图）
1.三极管判断电路
图2 三极管类型判别电路和β档位测量电路
如图，由于NPN 型与PNP 型二极管的电流流向相反，当两种三极管按图中电路结构且连接方式相同时（即集电极接上端，发射极接下端），则NPN 型三极管导通，从而发光二极管亮。
PNP 型三极管无法导通，发光二极管不亮。
因此通过发光二极管的亮或灭，即可判定三极管的极性。
并且将PNP 型三极管翻转连接（即集电极接下端，发射极接上端），电路即可正常工作。
电路接入NPN 型三极管时，电路中的电流电压表达式为：
I B=(V CC-V BE-V LED)/R1=(12V-0.7V-V LED)/R1
V C=V CC-I C R2=V CC-βI B R2
由上式可以看出，由于R1为给定电阻，则I B为定值。
通过三极管电流分配关系将I C转换为βI B，则电压V C将随β 变化而变化，这就把β转换为电压量，便于进行β不同档位的测量。
而且由于R2为可变电阻，即可手动调节V C的值，也就可以手动调节挡位值。
当电路接入PNP 型三极管时，电路中的电流电压表达式为：
βI B R2+0.7V=I B R1
V E=V CC-I C R2=12V-βI B R2
同样，电压V E将随β变化而变化，同时也可以通过R2调节β档位值。
三极管放大倍数
β档位判断电路其核心部分是由运算放大器构成的比较器电路。
所有运算放大器的反相
输入端连接图中的输出端V C或V E；而运算放大器的同相输入端通过电阻对电源电压分压，得到四个标准电压值。
这样通过V C或V E的测量值进行比较就可以把β值分为四个档位，
第3 页共9 页
同时根据比较的结果，如果测量值大于标准电
压值，则输出为低电平；如果测量值小于标准
电压值，则输出为高电平。
2．三极管放大倍数档位判断电路
显示电路是通过发光二极管来实现的。
通过
运算放大器输出的高低电平，发光二极管产生亮
和灭，这样就清楚地知道β值属于哪一个档位，
达到了显示的作用。
这里需要注意的是，运算放
大器的输出电流要与发光二极管的驱动电流匹
配，如果运算放大器的输出电流过的就要串接限
流电阻；如果运算放大器的输出电流过小就要介
入晶体管进行电流放大。
若在显示电路的前端接入译码电路，可以减
少发光二极管的数目。
图3 三极管放大倍数档位判断电路和显示电路
3．报警电路
图4 报警电路
报警电路主要是由NE555集成电路构成的振荡信号产生电路构成。
当晶体管放大倍数β超出250的检测范围时，与其档位相对应的比较器将会输出高电平，采用该高电平作为NE555集成电路的供电电源，可控 555集成电路的输出端输出高低电平变化的振荡信号，以此控制发光二极管呈现闪烁状态，进行光闪烁报警。
闪烁周期T=0.7(R1+R2)C1
4
占空比D=R2/（R1+2R2）
4．电路原理图
图5 NPN型晶体管β值检测仪电路原理图
第5 页共9 页
6
图6 PNP 型晶体管β值检测仪电路原理图
五．参数设计及功能实现
1．参数设计
①由实验指导知，()()11/7.012/R V V V R V V V I LED LED BE CC B --=--=；
设Vcc ＝12V ，根据晶体管性质知V BE ＝0.7V ，V LED =2V ；
取R 1=330k Ω，则I B ＝（V CC －V BE －V LED ）/ R 1=0.035mA ；
取R 2=1k Ω,R P =10k Ω,则：
β=150时，V C =V CC -βI B R 2=10V-150*0.035*1V=6.75V ；
β=200时，V C =10V-200*0.035*1V=5.00V ；
β=250时，V C =10V-250*0.035*1V=3.25V ；
可得R 3：R 4：R 5：R 6=(12-6.75): (6.75-5): (5-3.25): 3.25=3.3：1.1：1：2； 取R 3，R 4，R 5，R 6分别为3.3k Ω,1.1k Ω,1k Ω,2k Ω。
2．功能实现
（1）基本功能
电路能正确的判断三极管的类型（NPN型和PNP型），当三极管为8050（NPN型）时，类型判别电路中的发光二极管能正常发光，当三极管为8550（PNP型）时，类型判别电路中的发光二极管不能发光。
电路能够将NPN型三极管放大倍数β分为大于250，200-250，150-200，小于150共四个档位进行判断，β属于哪个档位时，相应的指示该档位的发光二极管亮，显示β值的范围。
通过手动调节电位器的值来改变VC的值，即手动调节β四个档位值的具体大小。
当β值超过250时报警点路中的发光二极管能闪烁报警。
（2）扩展功能
ＬＥＤ1亮，说明是ＰＮＰ；
ＬＥＤ5亮，β＜１５０；此时ＬＥＤ５闪烁，报警；
ＬＥＤ4亮，１５０＜β＜２００；
ＬＥＤ3亮，２００＜β＜２５０；
ＬＥＤ2亮，β＞２５０。
六．故障及问题分析
报警电路的灯虽然亮却闪烁频率过高，经仔细研究，发现增大电容，就能减小灯的闪烁频率。
在做提高实验时，原本打算只换一下三极管，把三极管判断电路的正负极换一下，后来发现这样不成功，于是就把整个三极管判断电路对调了（即与对换之前的电路所接电源极性相同），电路就能正常工作。
在最后总验收的时候，发现电路不能正常工作，经检测，发现运放输入高电平，输出依然是高电平，于是换了运放，电路就能正常工作。
七．总结和结论
三极管类型判别电路的功能是利用NPN型和PNP型三极管电流流向相反的特性，通过判断发光二极管亮灭判断三极管的类型是NPN型还是PNP型。
在本实验中，电路能判断出三极管的类别，也能相对较准确的检测出位于NPN管的放大倍数位于什么档位。
通过本次实验，我更加深刻的理解了三极管的工作原理，对NPN型和PNP型三极管的区别有了更深刻的认识。
并且加深了对晶体管β值意义的理解；了解掌握了电压比较器电路的实际使用；对NE555集成电路也有所了解。
并且本次实验也增加了我对电子电路类实验的兴趣，增强了我设计试验参数和动手操作的能力。
同时，借此机会我也学习了使用multisim 仿真软件。
八．Multisim绘制的整体原理
第7 页共9 页
图7 NPN型晶体管β值检测仪电路原理图8
图8 PNP型晶体管β值检测仪电路原理图
九．所用元器件及测试仪表清单
阻值不等的电阻12个，1K电位器1个，发光二极管6个，被测三极管若干，电容2个，导线若干，集成运算放大器LM358两个，NE555集成电路1个，12V直流稳压电源。
十．参考文献
[1]任维政, 高英, 高惠平, 等. 电子测量与电子电路实践[M]. 第一版. 北京:科学出版社, 2013.
第9 页共9 页。
