桩基础-装的平面布置原则.
桩基础装的平面布置原则
>3d s
0.87s
s s
s
sss s
(a) ss
w
ss s ss
(b)
ss s
>a w
>a
>3d
>3d
(c)
图4-29 桩的常用布置形式
(a)柱下桩基；(b)墙下桩基；(c)圆（环）形桩基
4.8 桩的承台设计
承台的作用：
将各桩连成一个整体，把上部结构传下来的荷载转换、 调整、分配于各桩。
承台类型：
4.8.2 柱下桩基独立承台
1. 受弯计算
(1)柱下多桩矩形承台
a
s
Y
c yNii
h0
h0
Nixi Y
X
X
X
Y
(a)
(b)
图4-31 矩形承台 (a)四桩承台破坏模式；(b)承台弯矩计算示意
a
Mx＝∑Niyi My＝∑Nixi
式中 Mx、My——分别为垂直于y轴和x轴方向计算截面处的弯矩设 计值； xi、yi——垂直于y轴和x轴方向自桩轴线到相应计算截面的距离； Ni——扣除承台和其上填土自重后相应于荷载效应基本组合时的第
对圆柱和圆桩，计算时可将圆形截面按等周长原则换算成正方形截 面，即取方形截面边长b=0.8d（d为圆形截面直径）。
3. 承台受剪切计算 桩基承台的抗剪计算，在小剪跨比的条件下具有深梁的特征。 柱下桩基独立承台应分别对柱边和桩边、变截面和桩边联线形成的斜
截面进行受剪计算。当柱边外有多排桩形成多个剪切斜截面时，尚应对每 个斜截面进行验算。 （如右图）
by0
by1h01by2 h02 h01h02
对B2-B2
bx0
bx1h01bx2 h02 h01h02
施工部署及平面布置
第一节：施工部署及平面部署依据本工程现场状况，为了满足施工需要，我企业将在现场搭设一整套暂时的项目指挥部、小型砼拌站、钢筋加工场及资料仓。
一、施工暂时设施部署1、现场平面部署原则现场平面部署一定合理，它将直接影响到整个施工过程的快慢和安全文明，并表现出施工管理的水平，为保证现场施工能顺利进行，联合现有的现场实质状况，确立平面部署原则以下：⑴满足各个施工阶段的施工要求。
⑵各阶段的施工部署尽量能一致，不产生多次拆、搭或移地重修。
⑶在满足施工的条件下，尽量节约施工用地。
⑷在满足施工需要的安全文明施工的前提下，尽可能减少暂时建设的投资。
⑸资料堆场和加工场尽量设置合理，减少场内二次搬运。
⑹场内的交通部署尽量合理，防范各工种间的互相搅乱。
2、现场平面部署本工程的施工暂时设施的部署依照少占地、少扰民的原则进行设计，从减少搅乱、安全操作、方便施工、经济节约的原则出发，本工程的施工总平面布置尽量利用红线范围内用地，最大限度地减少对环境的影响和保证周边的交通和水电等市政设施的正常运行。
依据地形、地貌及工程的相关要求，现施工场地部署以下：1）、项目部办公室部署在迎宾路与解放东路西南角之间的空地上。
( 当施工进行到临设所在地时进行搬家)2）生产临设：小型拌站设置在迎宾路与解放东路西南角的地点。
资料仓及钢筋加工场设置在项目部临设内。
3）宿舍：职工的食宿，我企业在场外自行会合租借居民住所解决。
详细部署详见施工平面部署图。
二、施工围蔽联合工程实质环境，对施工点采纳活动护栏围蔽。
三、施工现场用电、用水施工用水及施工用电接入点均向业主进行申请。
供水：施工现场用水接驳申报点。
现场报装 3 寸水管，并自接支管沿施工中线通往全线个施工点。
供电：施工现场用电向业主申报接驳用电，现场别的装备发电机在施工先期和停电时备用。
四、通信在施工现场报装可供电脑联网的程控电话机，接入市话网，与外界沟通联系。
五、保安和消防设施依照消防要求在各办公区和生活区设置足够的消防设施，包含灭火器和消防水池等，消防水池采纳砖砌池身，保持常常蓄满水。
CFG桩(要求规范)
一、一般规定1、水泥粉煤灰碎石桩（CFG桩）法适用于处理粘性土、粉土、沙土和桩端具有相对硬土层、承载力标准值不低于70KPa 的淤泥质土、非欠固结人工填土等地基。
2、水泥粉煤灰碎石桩桩端应位于相对硬的土层上。
3、水泥粉煤灰碎石桩复合地基按承载力设计师必须进行地基变形验算。
二、设计1、水泥粉煤灰碎石桩桩径d宜取350-600mm.2、桩的平面布置，可只布置在基础围。
3、桩距s应根据设计要求的复合地基承载理、土性、施工工艺等确定，宜取3-6倍桩井。
当在饱和粘性土中挤土成桩时，桩距s不宜小于4倍桩径。
4、桩体试块抗压强度平均值应满足下式要求：fcu≥3Rk/Ap式中fcu－桩体混合料试块（边长150mm立方体）标准养护28d无侧限抗压强度平均值（KPa) RK-单桩承载力标准值（KN),应按本规9.2.8条取值。
5、桩顶应设置垫层，褥垫层厚度宜取100-300mm,当桩径、桩距大时褥垫层厚度宜取高值。
6、褥垫层材料宜用粗砂、中砂、级配砂石，碎石的最大粒径不宜大于30mm.7、水泥粉煤灰碎石桩复合地基承载力标准值，宜通过现场复合地基载荷实验确定，初步设计时也可按下式估算：fsp,k=mRk/Ap+β(1-m)fs,k式中fsp,k——复合地基承载力标准值（KPa);m——桩土面积置换率；β——桩间土强度发挥系数，宜取0.9-1.0对变形要求高的建筑物可取低值；fs,k——桩间土承载力标准值（KPa)。
8、单桩承载力标准值Rk的取值，应符合下列规定：(1)当用单桩静载荷实验确定单桩极限承载力标准值Ruk后，Rk可按下式计算：Rk=Ruk/γsp式中γsp——调整系数，宜取1.50-1.60,一般工程或桩间土承载力高、基础埋深大以及基础下桩数较多时应取低值，重要工程、基础下桩数较少或桩间土为承载力较低的粘性土时应取高值。
(2)当无单桩载荷试验资料时，可按下式计算；Rk=Up∑qsili+qpAp式中Up——桩的周长（m);qsi——桩侧第ｉ层土德济限侧阻力标准值（KPa)可参照岩土工程勘察报告；qp——桩的极限端阻力标准值（KPa),可参照岩土工程勘察报告；li——第ｉ层土的厚度（ｍ）。

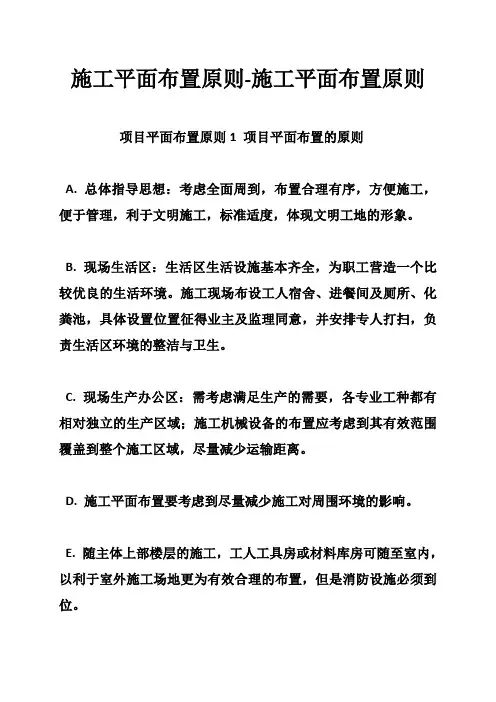

施工平面布置原则-施工平面布置原则
施工平面布置原则-施工平面布置原则项目平面布置原则1 项目平面布置的原则A. 总体指导思想：考虑全面周到，布置合理有序，方便施工，便于管理，利于文明施工，标准适度，体现文明工地的形象。
B. 现场生活区：生活区生活设施基本齐全，为职工营造一个比较优良的生活环境。
施工现场布设工人宿舍、进餐间及厕所、化粪池，具体设置位置征得业主及监理同意，并安排专人打扫，负责生活区环境的整洁与卫生。
C. 现场生产办公区：需考虑满足生产的需要，各专业工种都有相对独立的生产区域；施工机械设备的布置应考虑到其有效范围覆盖到整个施工区域，尽量减少运输距离。
D. 施工平面布置要考虑到尽量减少施工对周围环境的影响。
E. 随主体上部楼层的施工，工人工具房或材料库房可随至室内，以利于室外施工场地更为有效合理的布置，但是消防设施必须到位。
F. 某一阶段工程结束后或工程竣工前提前拆除现场内的无用临时设施，方便工程其它分部项施工。
G. 施工平面布置说明施工现场平面布置与管理第5章施工现场平面布置与管理施工现场的平面布置及管理得当与否, 直接影响工程的施工质量及工程进度,同时亦反映出一个企业的技术力量和管理水平, 是企业形象最直接的表现。
所以,规划一个比较合理的施工布局, 并且严格地进行统一管理, 为节约人力、物力和文明施工创造一个有利的条件, 也是确保施工进度所不可缺少的一个重要环节。
5.1施工总平面布置的原则1、在保证安全生产前提下，合理、科学的进行现场布置；2、依照施工的先后顺序进行各种设施的布置，杜绝出现耗能耗工的情况；并根据工程进度作适当调整；3、保证施工顺利的前提下，使用场布置紧凑、节约；4、符合环保、安全、消防等部门的要求。
5.2现场临时建筑物、围墙、机械工棚及仓库布置在我公司进入施工现场后，施工场地将按照施工总平面布置设计完善围墙围护、修建临时施工便道、规划临时大型机械停放场等临时设施的布置。
1、本工程计划办公室（含监理、乙方）、库房、厨房、宿舍等尽量在现场布置，布设在道路的北侧，具体位置由甲方指定。
4.桩基础课程设计
桩基承载力验算
桩顶作用效应
正常使用极限状态下 荷载效应标准组合
《桩基规范》
轴心竖向作用力
Nk
Fk
Gk n
偏心竖向作用力
Nk
Fk
Gk n
M xYi Yi2
MyXi
X
2 i
水平作用力
H ik
Hk n
承载力验算
轴心受压 Nk R
竖
Nk R
向 偏心受压
承
Nk max 1.2R
载
力 轴心受压Nk 1.25R
在预估设计桩长之后，施工时桩的实际长度：
1.如果土层比较均匀，坚实土层层面比较平坦，那么桩的实际长度常 与设计桩长比较接近； 2.当场地土层复杂，或者桩端持力层层面起伏不平时，桩的实际长度 常与设计桩长不一致。成孔控制深度应按桩底设计标高和最后贯入度 二方面控制。 ①摩擦型桩，以桩底设计标高为主，以贯入度为辅。 ②端承型桩，钻孔：以桩底设计标高为主，以贯入度为辅。
桩在平面上的布置
①桩在平面内可以布置成方形(成矩形)网格或二角形风格(梅花式) 的形式，也可采用不等距排列。 ②群桩承载力合力点与永久荷载合力作用点重合，并使得基桩受水 平力和力矩较大方向有较大的抗弯模量 ③桩箱基础、剪力墙结构桩筏（含平板和梁板式承台）宜将桩布置 于墙下 ④框架—核心筒结构桩阀基础将桩相对集中布置于核心筒和柱下， 外围框架柱宜采用复合桩基
2.桩基设计等级
设计等级
建筑类型
甲级 乙级
重要的建筑 30层以上或超过100m的的高层建筑 体形复杂，层数相差超过10层的高低层连体建筑 20层以上框架—核心筒结构及其他对差异沉降有特殊要求建筑 场地和地基条件复杂的7层以上的一般建筑物及坡地、岸边建筑 对相邻既有工程影响较大建筑
桥梁基础工程知识要点
1.我们一般习惯将桥梁的结构划分为上部结构和下部结构两大部分。
掌握P1图1.12.桥梁上下部分结构划分，梁式桥以支座划分，支座以上（含支座）为上部结构。
3.上部结构是拉弯体系、下部结构是压弯体系。
4.受水流和水中的漂浮物、流水、船舶等撞击作用，这些力的作用方向，主要是横桥方向。
5.同一桥渡线上，采用大跨径将减少孔数、墩数，单增加了上部结构的工程量和施工难度。
小跨径则反之（大、小跨径的优缺点）。
6.一般通航河流最小跨度不宜小于40m。
7.桥渡设计中的冲刷是决定桥墩基础埋置深度的关键因素。
8.基础设计时，优先考虑扩大基础、再考虑桩基础。
9.墩台基础设计原则：适用、经济、安全、美观，主要解决结构安全和造价经济的统一，使用功能与美学造型的统一。
（八个字+两个统一）11.桥梁下部结构由墩台与基础组成，墩台主要由墩(台)帽、墩（台）身两部分组成。
12.桥墩的类型主要由墩身的结构形式划分，一般分为实体桥墩、空心桥墩、桩（柱）式桥墩、排架桥墩及杆式（板式）结构墩等五种类型。
按照受力后变形特征分为刚性墩和柔性墩。
13.实体桥墩是指桥墩由实体结构组成，又称重力式桥墩。
其特点是主要是依靠自身重力（包括上部结构重力）来平衡外力保证桥墩稳定，其体积和自重较大，可就地取材，一般不设受力钢筋，用块（片）石、圬工砌体或素混凝土修建，是一般跨径桥梁较适宜的结构形式。
14.当采用桩基础时，可一桩到顶，上加盖梁作为墩帽，形成桩（柱）式桥墩。
当墩柱高度大于桩的间距1.5倍时，为增加墩柱刚度而需在桩顶设置横系梁。
15.桥墩在顺桥方向的墩身可以做的很薄，叫做柔性墩。
16.拱桥墩按照构造分类有重力式墩和柱式墩。
按承受的水平力的情况来分类可分为普通墩和单向推力墩。
17.桥台的结构形式分类分为重力式、埋置式、轻式、组合式和承拉式桥台。
18.重力式桥台也称实体桥台或U型桥台，它由台身（前墙）、台帽、基础与两侧的翼墙（侧墙）组成。
主要依靠自重与台腔内填土重平衡后台的土压力，保持桥台的稳定性。
桩基础_装的平面布置原则
X
X
X
Y
(a)
(b)
图4-31 矩形承台 (a)四桩承台破坏模式；(b)承台弯矩计算示意
a
Mx＝∑Niyi My＝∑Nixi
式中 Mx、My——分别为垂直于y轴和x轴方向计算截面处的弯矩设 计值； xi、yi——垂直于y轴和x轴方向自桩轴线到相应计算截面的距离； Ni——扣除承台和其上填土自重后相应于荷载效应基本组合时的第
斜截面受剪承载力可按下式计算：
V hs ftb0h0
1.75 1.0
式中 V——扣除承台及其上填土自重后相应于荷载效应基本组合时斜 截面的最大剪力设计值；
βhs——受剪切承载力截面高度影响系数，βhs＝（800／h0）1/4，当 h0小于800mm时，h0取800mm，当h0大于2000mm时，h0取2000mm；
4.7 桩的平面布置原则
4.7.1一般原则
1.平面布置形式
对称式 梅花式 行列式 环状排列
不等距排列（为使桩基在其承受最大弯矩的方向上 有较大的抵抗矩）
外密内疏（对柱下桩基和整片式的桩基）
2. 桩的间距
桩的间距(中心距)一般采用3～4倍桩径。间距太大会增 加承台的体积和用料，太小则将使桩基(摩擦型桩)的沉降量增 加，且给施工造成困难。
Ｆ——柱根部轴力设计值； ∑Ni——冲切破坏锥体范围内各桩的净反力设计值 之和。
(2)角桩对承台的冲切
1)多柱矩形承台受角桩冲切的承载力按下式计算：
Nl
1x
c2
a1 y 2
1
y
c1
a1x 2
hp
ft h0
基础结构平面布置图
施工总平面布置原则及要求
施工总平面布置原则及要求施工总平面图施工总平面图是拟建项目施工场地的总布置图。
它按照和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
一、施工总平面图设计的内容(一)施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。
(二)一切为全工地施工服务的临时设施的布置位置，包括:(1)施工用地范围，施工用的各种道路;(2)加工厂、制备站及有关机械的位置;(3)各种、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4)行政管理房、宿舍、文化生活福利建筑等;(5)水源、电源、变压器位置，临时给排水管线和供电、动力设施;(6)机械站、车库位置;(7)一切安全、消防设施位置。
(三)永久性测量放线标桩位置许多规模巨大的，其建设工期往往很长。
随着工程的进展，施工现场的面貌将不断改变。
在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。
二、施工总平面图设计的原则(1)尽量减少施工用地，少占农田，使平面布置紧凑合理。
(2)合理组织运输，减少运输费用，保证运输方便通畅。
(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。
(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。
(5)各种生产生活设施应便于工人的生产生活。
(6)满足安全防火、劳动保护的要求。
三、施工总平面图设计的依据1(1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、范围内有关的一切已有和拟建的各种设施位置。
(2)建设地区的自然条件和技术经济条件。
(3)的建筑概况、、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。
(4)各种构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。
基础工程第四章桩基础(1)
方法1. 静载荷试验（实图） 静载荷试验是评价单桩
承载力诸法中可靠性较高的 一种方法。
缺点： 时间长；费用高。 广东最大可加载3000t。
主梁
次梁
加压
千斤顶 沉降 观测点
试验桩
(a)
锚桩 (4根)
重物
支墩
千斤顶 加压
沉降 观测点
试验桩
(b)
图4－11 单桩静载荷试验的加荷装置
(a)锚桩横梁反力装置；(b)压重平台反力装置
甲级、丙级以外的建筑；
丙级 场地和地基条件简单、荷载分布均匀的七层及七层以的一般建筑 。
功能重要、荷载大、重心高、风载和地震作用效应大 荷载和刚场度地分、布环极境为条不件均特，殊对差异沉降适应能力差
第4章 桩基础
（三）桩基计算规定 1、应根据桩基的使用功能和受力特征分别进行桩基的
竖向承载力和水平承载力计算； 2、桩身（含桩身压曲、钢管桩局部压曲）和承台结构
二、桩基设计原则 （一）桩基的极限状态
1.承载能力极限状态 ：对应于桩基达到最大承载力导致整体 失稳或发生不适于继续承载的变形。
2.正常使用极限状态：对应于桩基达到建筑物正常使用所规定 的变形限值或达到耐久性要求的某项 限值。
第 4章 桩 基 础
（二）建筑桩基设计等级划分
设计
建筑类型
等级
甲级 乙级
承载力计算； 3、软弱下卧层验算； 4、坡地、岸边桩基整体稳定性验算；
5、抗浮、抗拔桩基的抗拔承载力（基桩和群桩）验算；
6、抗震设防区抗震承载力验算。
第4章 桩基础
（四）应计算沉降的桩基 1、设计等级为甲级的非嵌岩桩和非深厚坚硬持力层
的建筑桩基 ； 2、设计等级为乙级的体型复杂、荷载分布显著不均匀
基础工程
1.基础设计满足三个要求：强度要求，变形要求，上部结构的其他要求。
2.常见的地基基础方案有：天然地基或人工地基上的浅基础，深基础，深浅结合的基础。
3.浅基础根据结构形式可分为：扩展基础，联合基础，柱下条形基础，柱下交叉条形基础，筏形基础，箱型基础和壳体基础，根据基础材料性能可分为无筋基础和钢混基础。
4.抗弯刚度：箱型基础＞筏板基础＞条形基础。
5.地基变形按其特征分为四种：沉降量，沉降差，倾斜，局部倾斜。
6.砌体承重结构的地基变形由局部倾斜控制；框架结构和单层排架结构地基变形由沉降差控制；高耸结构和高层建筑地基变形由整体倾斜控制，必要时由平均沉降量控制。
7.扩展基础包括墙下条形基础和柱下独立基础。
8.如要减小作用于软弱下卧层表面附加应力σz，可以采用加大基底面积和减小基础埋深。
9.对于承受水平荷载作用的高层建筑，高耸建筑以及建造在斜坡上或边坡附近的建筑物应进行地基稳定性验算。
10.无筋扩展基础的抗拉强度和抗剪强度较低，结构设计时控制材料强度等级和台阶宽高比，确定基础截面尺寸无需进行内力分析和截面强度计算。
11.砖基础俗称大放脚，砌筑方式有两皮一收和二一间隔收两种。
12.墙下砼条形基础的截面设计包括确定基础高度和基础底板配筋。
13.柱下砼独立基础设计，当基底全部落在45°冲切破坏锥体底边以内时，则成为刚性基础，无需进行冲切验算。
14.双柱联合基础可分为矩形联合基础，梯形联合基础，连梁式联合基础。
15.根据整体刚度的大小可将上部结构分为柔性结构，敏感性结构和刚性结构三类。
16.对于采用单独柱基础的框架结构，设置基础梁是加大结构刚度减少不均匀沉降有效措施。
17.在相互作用中起主导作用的是地基，其次是基础，而上部结构则是在压缩性地基上基础整体刚度有限时起重要作用的因素。
18.相互作用分析不论选用何种模型，满足两个基本条件：静力平衡条件和变形协调条件。
19.按 l值得大小将梁分为下列三种：l≤π/4短梁，π/4≤ l＜π有限长梁，l≥π长梁。
施工现场平面布置和临时设施布置
施工现场平面布置和临时设施布置一、施工平面布置原则及依据（一）布置原则为保证施工现场布置紧凑合理、施工进行顺利，并且满足绿色施工标准，本工程施工平面布置原则如下：l、现场管理人员办公用房采用预制装配式临建设施，提高装配速度，尽快投入使用。
2、规划好施工道路和场地。
3、现场布置应符合卫生、安全、防火和环境保护等要求。
4、施工现场的施工区、办公区、生活区分开设置，并符合城市环境、卫生、消防安全及绿色施工标准化管理的有关要求。
5、施工现场布置充分利用施工场地环境、市政资源条件（动力、交通等），减少临时设施的重复建设。
6、施工现场仓库、材料堆场、加工区等布置靠近已有交通线路或即将修建的正式临时交通线路，缩短运输距离。
（二）布置依据1、业主的有关要求。
2、现场红线、临界线、电源位置，以及现场勘察结果。
3、总进度计划及资源需用量计划。
4、总体部署和主要施工方案。
5、安全文明施工及环境保护要求。
6、中新生态城绿色施工技术规程。
二、施工现场临时设施布置（一）生产设施布置现场设置钢筋加工区、设置材料、设备等成品半成品的堆放区域。
为了保证绿色环保施工，钢筋加工区设置在建设单位指定的区域。
（二）生活设施布置1、现场办公现场管理人员办公区采用板房，办公室内统一配备办公桌椅，配电脑、打印机等设施。
办公室、会议室安装空调、电源插座、电话和传真机等。
业主及监理现场办公室；均配暖、电等设施。
现场办公区域设置办公用房采用轻钢结构拼装活动板房，办公室设有足够面积的门、窗，利于通风采光，每个人员办公室面积为5平方米。
2、工人宿舍、食堂、厕所、浴室工人生活区由宿舍、食堂、厕所组成。
工人宿舍生活区统一安排设置在统一提供的住宿区域。
（三）现场大门及道路设置1、大门设置现场设置两个大门，大门采用封闭钢制门扇，宽度为10m。
大门口设置警卫室，警卫室室内设置自动打卡机。
2、临时道路设置施工现场大门入口处设置长度30m的混凝土路面并设有车辆冲洗设备，路面宽度为6m。
桩基工程施工平面布置和临时设施布置
第一章桩基工程施工平面布置和临时设施布置第一节布置依据vl＞招标文件的有关要求；v2＞现场红线、临界线、水电源位置，以及现场勘察结果；v3＞总平面图、基础平面图；＜4＞消防法规的要求；＜5＞安全文明施工及环境保护的相关规定。
第二节布置要求一、现场围挡vl＞工程施工现场周边设置连续、密闭的围挡。
v2＞围挡高度2.0米。
采用砖砌、留垛、设变形缝。
＜3＞围挡的宣传策划统一制定要求或设计。
v4＞项目现场内各分别设置围挡实行封闭管理，围挡高度不得低于1.8 米。
v5＞施工作业区、材料堆放区与生活办公区间应相互分开。
隔离措施应采用铁栅栏，高度不得低于1.8米，各区应有明显的标志牌，由生活区进入施工作业区的出入口要悬挂安全警示标志。
二、施工入口形象vl＞入口处应设置工程概况牌、环保现场管理牌、项目组织架构牌、安全生产牌、消防保卫牌、施工总平面布置图。
v2＞标牌尺寸：标牌应设置为长方形，最小尺寸为1800mm X 900mm, 可选用钢管和角钢支撐，或镶嵌于墙体内。
标牌的材质：项目面板采用有机板，框采用铝合金或不锈钢。
＜3＞大门口必须作硬地处理，车辆岀入口位置设车辆冲洗装置和排水沟，保证带有泥土的车辆经冲洗后才能驶入城市街道。
v4＞入口处必须设置坚固、美观的门卫室，门卫室应悬挂经项目经理部批准的“施工现场车辆管理和人员参观管理办法及门卫岗位制度”。
并配备办公桌椅、登记本、值班表、紧急联络电话表及警钟系统等，门卫人员要统一着装并佩戴执勤袖标。
v5＞入口处应设立安全帽存放区，确保每个进入地盘的人员（包括访客）都必须戴上安全帽。
三、作业场地和施工道路vl＞现场场地和道路要平坦、通畅，并设置相应的安全防护设施和安全标志，道路上不得堆放建筑材料或其它杂物。
工地内的施工道路、作业场地（钢筋、木制作和碗搅拌站）应满足以下要求：＜1.1＞主要施工干道还应铺设150厚以上的C20混凝土路面；优先考虑提前进行永久道路施工，完成路基作为施工行车道路。
桩基规范
2 术语符号2.1 术语桩基础——由基桩和连接于桩顶的承台共同组成。
若桩身全部埋于土中，承台底面与土体接触，则称为低承台桩基；若桩身上部露出地面而承台底位于地面以上，则称为高承台桩基。
建筑桩基通常为低承台桩基础。
单桩基础——采用一根桩（通常为大直径桩）以承受和传递上部结构（通常为柱）荷载的独立基础。
群桩基础——由2根以上基桩组成的桩基础。
基桩——群桩基础中的单桩。
复合桩基——由桩和承台底地基土共同承担荷载的桩基。
复合基桩——包含承台底土阻力的基桩。
单桩竖向极限承载力——单柱在竖向荷载作用下到达破坏状态前或出现不适于继续承载的变形时所对应的最大荷载。
它取决于土对桩的支承阻力和桩身材料强度，一般由土对桩的支承阻力控制，对于端承桩、超长桩和桩身质量有缺陷的桩，可能由桩身材料强度控制。
群桩效应——群桩基础受竖向荷载后，由于承台、桩、土的相互作用使其桩侧阻力、桩端阻力、沉降等性状发生变化而与单桩明显不同，承载力往往不等于各单桩承载力之和，称其为群桩效应。
群桩效应受土性、桩距、桩数、桩的长径比、桩长与承台宽度比、成桩方法等多因素的影响而变化。
群桩效应系数——用以度量构成群桩承载力的各个分量因群桩效应而降低或提高的幅度指标，如侧阻、端阻、承台底土阻力的群桩效应系数。
桩侧阻力群桩效应系数——群桩中的基桩平均极限侧阻与单桩平均极限侧阻之比。
桩端阻力群桩效应系数——群桩中的基桩平均极限端阻与单桩平均极限端阻之比。
桩侧阻端阻综合群桩效应系数——群桩中的基桩平均极限承载力与单桩极限承载力之比。
承台底土阻力群桩效应系数——群桩承台底平均极限土阻力与承台底地基土极限阻力之比。
负摩阻力——桩身周围土由于自重固结、自重湿陷、地面附加荷载等原因而产生大于桩身的沉降时，土对桩侧表面所产生的向下摩阻力。
在桩身某一深度处的桩土位移量相等，该处称为中性点。
中性点是正、负摩阻力的分界点。
下拉荷载——对于单桩基础，中性点以上负摩阻力的累计值即为下拉荷载。
施工平面布置和临时设施布置
施工平面布置和临时设施布置一、施工平面布置原则及依据根据业主的总体要求，合理进行现场布置，以利于工程顺利开展，避免因布置不当而影响其它工序的开展。
施工总平面布置应掌握灵活性原则：应根据不同施工时期，有计划、分阶段对施工总平面布置进行规划和实施，做到因时控制，因地制宜。
做到施工运输线路通畅，施工用水电接取方便，区域排水流畅；利于生产、生活、安全、消防、环保、卫生、劳动保护等，符合国家有关规章和法规。
施工暂设布置还要做到零而不乱，整齐划一，做到文明施工达到标准化现场的要求。
施工总平面布置由项目部统一规划、统一监督管理，各专业施工队负责具体实施和日常管理。
（一）布置原则1、我公司将设计现场平面布置图，平面图涉及现场循环道路的布置、各阶段大型机械的布置、各阶段材料堆场等方面的布置。
各阶段的现场平面图和物资采购、设备订货、资源配备等辅助计划相配合，对现场进行宏观调控，在施工紧张的情况下，保持现场秩序井然。
现场井然有序是施工顺利进行和保证工期的重要保证之一。
2、根据现场条件及周边环境，为保证工程的正常进行，充分利用现场条件、解决现场施工人员的住宿和生活等后勤保障需要。
更有利于现场施工，同时能够充分利用现有场地，现场临时办公用房和厕所及施工人员的宿舍等临建用房。
现场设部分临时材料堆场，用来堆放钢筋、模板、架料和工程使用的周转材料、设备。
3、现场平面布置应充分考虑各种环境因素及施工需要，现场平面随着工程施工进度进行布置和安排，阶段平面布置要与该时期的施工重点相适应。
在平面布置中应充分考虑好施工机械设备、办公、施工道路、现场入口、临时堆放场地等的优化合理布置。
4、中小型机械的布置，要处于安全环境中，要避开高空物体打击范围。
临电电源、电线敷设要避开人员流量大的范围，以及容易被坠落物体打击的范围，电线尽量采用暗敷设方式。
本工程应着重加强现场安全管理力度，严格按照公司的项目安全管理的要求进行管理。
5、本工程要重点加强环境保护和文明施工管理的力度，使工程按照现场永远处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。
桩的平面布置原则、桩基承台设计及桩基础设计的一般步骤
6. 承台之间的连接构造 单桩桩基承台宜在双向设置联系梁。 两桩桩基承台：宜在其短向设置联系梁。 有抗震要求的柱下独立承台：宜在双向设置联系梁。
联系梁顶面宜与承台顶位于同一标高，梁宽应≥250㎜， 梁高可取承台中心距的1/10～1/15。
配筋：计算、构造。
7. 承台埋深：
d
应≥600㎜； 在季节性冻土等地区≥1000㎜。 保证承台周围填土质量、密实性。
（2）柱下三桩三角形承台 等边三角形承台破坏形式：
等腰三角形承台破坏形式：
柱下三桩三角形承台受弯计算 1)等边三桩承台：
M N max 3 s 3 c 4
式中：M—由承台形心至承台边缘距离范围内板带的弯距设计值；
Nmax—扣除承合和其上填土自重后的三桩中相应于荷载效应基本
3. 桩的中心距 桩的间距过大，承台体积增加，造价 增加，有时基础间的空间不允许； 桩的间距过小，桩的承载能力不能 充分发挥，且给施工带来较大困难。
sa (3 4)d 具体见表 一般情况下： 4-9、4-10规定
大面积桩群，桩的最小中心距还应适 当加大。
桩的最小中心距
表4-9
土类与成桩工艺
组合时的最大单桩竖向力设计值;
s—桩距; c—方柱边长，圆柱时c=0.866d(d为圆柱直径)。
2)等边三桩承台：
N M 1 max 3 M2 N max 3
c1 c2 αs
s 0.75 c1 42 s 0.75 c 2 42
受弯承载力计算 根据承台内力M，按混凝土结构设计规范设计。 近似计算：
柱下三桩三角形承台也可按下式计算 计算截面应在柱边按下式计算：
Mx Nx x My Ny y
桩基础课程设计08612
桩基础课程设计目录（一）、计算部分1.确定桩型、桩长、截面尺寸及承台埋深2.估算单桩竖向承载力3.确定桩数及桩的平面布置4.确定桩基竖向承载力设计值并验算5.基变形验算6.桩身结构设计7.承台设计8.绘制桩身及承台施工图（二）、施工部分一、选择施工方法和施工设备、确定桩型二、组织方案一、计算部分1•确定桩型、桩长、截面尺寸及承台埋深根据荷载和地质条件，以第④层粘土为端持力层，釆用截面尺寸为300mmX300mm的预制钢筋混凝土方桩，桩端进入持力层1. 5m, 桩长为8. 0m,承台埋深1. 7m o2.估算单桩竖向承载力根据下列公式估算单桩竖向承载力Q』Q-k + (2贰=知工％/ + qpkApA p = 0.3 x 0.3 = O.O9m2u p =4x0.3 = 1.2m2Q U k= Q* + Qpk = % 工q』i+q』p=2500x 0.09 x (60x 2.0+38x4.5 + 82x1.45) xl.2 = 716.88RN单桩竖向承载力标准值他冰/2 = 716.8/2 = 358kN单桩竖向承载力设计值RJ2艮=430kN3.确定桩数及桩的平面布置1)桩数：先不计承台和承台上覆土重，因偏心荷载(M)桩数,根据规：标准值二设计值/I. 35初定y 空仝= 1.1 X 20/1二巧"3取桩数n=6根R4302）桩的中心距挤土预制桩（3〜4） d二0. 9'1.2 取s=l. 0m3）采用行列式方式布置，如下图：4）桩承台设计A.桩承台尺寸，根据桩的排列，桩的外缘毎边向外延伸净距d/2=150mm,则承台长度a二1000X2+150X2X2二2600mm,承台宽度b二1000+150X2X2二1600mm,承台埋深1. 7m。
B.承台及上覆土重，去承台及上覆土的平均重度y = 20kN/m3 则承台及上覆土重G& =2.6x1.6x17x20 = 141.4灯V4.确定桩基竖向承载力设计值并验算①按中心荷载计算：N 严 2820/1.35+ 141.4 6 = 3hkN<R = 430kN 所以满足设计要求。
桩基础的设计
凝土垫层C7.5
2）高层建筑平板式和梁板式筏形承台的最小厚度不应 小于400mm，墙下布桩的剪力墙结构筏形承台的最 小厚度不应小于200mm。 3）高层建筑箱形承台的构造应符合《高层建筑筏形与 箱形基础技术规范》JGJ6的规定。 承台混凝土材料及其强度等级应符合结构混凝 土耐久性的要求和抗渗要求。 承台的钢筋配置应符合下列规定： 1） 柱下独立桩基承台纵向受力钢筋应通长配置，对 四桩以上（含四桩）承台宜按双向均匀布置，对三 桩的三角形承台应按三向板带均匀布置，且最里面 的三根钢筋围成的三角形应在柱截面范围内。
M x = Niyi M y = Nixi
Mx My xi yi
Ni
—— 分别为绕X轴和绕Y轴方向计算截面处的弯矩设计值； ——垂直Y轴和X轴方向自桩轴线到相应计算截面的距离； ——不计承台及其上土重，在荷载效应基本组合下的第i基桩竖 向反力设计值。
三桩承台的正截面弯距值按下列方法计算： 1）等边三桩承台 3 M = Nmax (sa c) 3 4
对桩和承台来说，应有足够的强度、刚度合耐久性。
（二）桩基础设计基本资料
1、建筑本身的资料； 2、建筑场地、建筑环境资料； 3、岩土工程勘察资料； 4、施工条件和桩型条件； 5、供设计比较用的有关桩型及实施的可行性的资料。
（三）桩基础设计基本内容和步骤
1、收集设计基本资料，包括提出勘察要求并实施勘察。 2、持力层选择和桩型选择。 3、确定单桩承载能力。 4、根据上部结构荷载情况，初步确定桩的数量和平面布置，初步确 定承台尺寸与埋置深度。 5、验算作用于单桩的荷载，若不符合要求，需调整平面布置与承台 尺寸再进行验算，直至满足要求。 6、验算群桩承载力和变形，若不符合要求则返回第4步修正设计，直 至满足要求。 7、桩身结构设计和计算。 8、承台设计和计算。 9、绘制桩位、桩身结构和承台结构施工图，编制设计说明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
β hp——受冲切承载力截面高度影响系数，当h不大于800mm时，β hp 取1.0， 当h大于等于2000mm时，β hp取0.9，其间按线性内插法取用； ft——承台混凝土轴心抗拉强度设计值； h0——冲切破坏锥体的有效高度； β
0x、β 0y——冲切系数；
ቤተ መጻሕፍቲ ባይዱ
λ 0x、λ 0y——冲跨比，λ 0x＝a0x／h0、λ 0y＝a0y／h0，a0x、a0y为柱边或变阶处至 桩边的水平距离；当a0x（a0y）<0.2 h0时，a0x（a0y）＝ 0.2 h0；当a0x（a0y）>h0时， a0x（a0y）＝h0；
s——桩距；
c——方柱边长，圆柱时c＝0.866d （d为圆柱直径）。
2)等腰三桩承台
承台弯矩按下式计算：
M1
N max 3
s
0.75 4 2
c1
M2
N max 3
s
0.75 4 2
c2
式中 M1、M2——分别为由承台形心到承台两腰和底边的 距离范围内板带的弯矩设计值； s——长向桩距； α——短向桩距与长向桩距之比，当α小于0.5 时，应按变截面的二桩承台 设计； ——分别垂直于、平行于承台底边的柱截面边长。
桩的外边缘至承台边缘的距离不小于
75mm。
≥500
为满足承台的基本刚度、柱与承台的链接等构造需要， 条形承台和柱下独立桩基承台的最小厚度为300mm。
承台混凝土强度等级不应低于C20，承台底面钢筋的混凝
土保护层厚度不应小于70mm，当有混凝土垫层时，不应小 于40mm。 承台的配筋，对于矩形承台，钢筋应按双向均匀通长布 置，钢筋直径不宜小于10mm，间距不宜大于200mm；对于
承台设计包括选择承台的材料及其强度等级、几何形状 以及尺寸、进行承台结构承载力计算，并使其构造满足一定 的要求。
4.8.1 构造要求
承台的最小宽度不应小于500mm，边 桩中心至承台边缘的距离不宜小于桩的直 径或边长，且桩的外边缘至承台边缘的距 离不小于150mm。对于墙下条形承台，
≥d ≥150
4.7 桩的平面布置原则
4.7.1一般原则
1.平面布置形式
对称式 梅花式 行列式 环状排列
不等距排列（为使桩基在其承受最大弯矩的方向上 有较大的抵抗矩） 外密内疏（对柱下桩基和整片式的桩基）
2. 桩的间距
桩的间距(中心距)一般采用3～4倍桩径。间距太大会增
加承台的体积和用料，太小则将使桩基(摩擦型桩)的沉降量增
(1)柱对承台的冲切的承载力，按下式计算：
Fl F N i
0x
0.84 0 x 0.2
0.84 0 y 0.2
0y
式中 Fl——扣除承台及其上填土自重，作用在冲切破坏锥体上相应于荷载效应基 本组合的冲切力设计值，冲切破坏锥体应采用自柱边或承台变阶处至相应桩顶边 缘连线构成的锥体，锥体与承台底面的夹角不小于45°；
2.承台受冲切计算
(1)柱对承台的冲切
当柱基承台的有效高度不足时，承台将产生冲切破坏。承台冲切破坏的方 式，一种是柱对承台的冲切，另一种式角桩对成天的冲切。冲切破坏锥体斜截 面与承台底面的夹角大于或等于45 °，柱边冲切破坏锥体的顶面在柱与承台交界 处或承台变截处，底面在桩顶平面处；而角桩冲切破坏锥体的顶面在角桩内边 缘处，底面在承台上方。
加，且给施工造成困难。 桩的最小中心距应符合表4-9的规定。在确定桩的间距
尚应考虑施工工艺中挤土等效应对邻近桩的影响，因此，对
于大面积桩群，尤其是挤土桩，桩的最小中心间距应按表列 值适当加大。 另外，扩底灌注桩除应符合表4-9的要求，尚应满足表 4-10的规定。表4-9、表4-10如下：
4.7.2 布桩方法列举
s
s
αs (d) (e)
图4-32 三桩三角形承台
(a)、(b)、(c)承台破坏模式；(d)、(e)承台弯矩计算示意
a
c2
c1
1)等边三桩承台
由承台形心至承台边缘距离范围内板带的弯矩设计值M按下式计算：
N max M 3
3 s c 4
式中 Nmax——扣除承台和其上填土自重 后的三桩中相应于荷载效应基本组 合时的最大单桩竖向力设计值；
xi、yi——垂直于y轴和x轴方向自桩轴线到相应计算截面的距离；
Ni——扣除承台和其上填土自重后相应于荷载效应基本组合时的第 i 桩竖向力设计值。
(2)柱下三桩三角形承台
柱下三桩承台分等边和等腰两种形式，其受弯破坏模式有所不同， 后者呈明显的梁式破坏特征。
a
1
c1 a
s
s
s
η s
c
2
(a)
(b)
αs (c)
4.8.2 柱下桩基独立承台
1. 受弯计算
(1)柱下多桩矩形承台
Y
h0 a
h0
c
Ni xi
Y
s
X X X
a
Ni yi
Y
(a) (b)
图4-31 矩形承台
(a)四桩承台破坏模式；(b)承台弯矩计算示意
Mx＝∑Niyi
My＝∑Nixi
式中 Mx、My——分别为垂直于y轴和x轴方向计算截面处的弯矩设 计值；
s
s
0.87s s
s
s
s
s
s (a)
s
s
s s s
s
s
w
s
s
s s (b)
>a >a
s
>3d
>3d
(c)
图4-29 桩的常用布置形式
(a)柱下桩基；(b)墙下桩基；(c)圆（环）形桩基
>3 d
w
s
4.8 桩的承台设计
承台的作用： 将各桩连成一个整体，把上部结构传下来的荷载转换、 调整、分配于各桩。 承台类型： 柱下独立承台（板式承台）、柱下或墙下条形承台 （梁式承台）、筏形承台、箱形承台等。 各种承台均按国家现行的《混凝土结构设计规范》进行 受弯、受冲切、受剪切和局部承压承载力设计。
三桩承台，钢筋应按三向板带均匀布置，且最里面的三根钢
筋围成的三角形应在柱截面范围内。
桩顶嵌入承台内的长度对于大直径桩，不宜小于100mm； 对于中等直径桩不宜小于50mm.混凝土桩的桩顶主筋应伸入 承台内，其锚固长度不宜小于钢筋直径（HPB235级钢筋） 的30倍和钢筋直径（HRB335级钢筋和HRB400级钢筋）的35 倍,对于抗拔桩基不应小于钢筋直径的40倍。 承台之间的连接，对于单桩承台，宜在两个互相垂直的方 向上设置联系梁；对于两桩承台，宜在其短向设置联系梁； 有抗震要求的柱下独立承台，宜在两个主轴方向设置联系梁。 联系梁顶面宜与承台位于同一标高。
