并联限幅电路

练习：电路如图(A)所示，输入信号uI如图 (B)所示，试画出uo的波形。要求：写出分析过程。
1.
R
uI
10V
uI
VD
6V
uO
E
3V
E=5V
0
t
(A)
(B)
2.
+R
uI/V +20 +
uI
VD1 VD2
- +
RL
E1
E2
-+
uO
0
t
-20
已知 E1 = E2=3V
(A)
(B)
作业：P190第9题。
+
R
+
uI
uI
VD E+
RL
uO
E
0
t
(1). 当uI>E时，
uo
二极管VD截止，uo=uI. E
(2). 当uI≤E时，
0
t
二极管VD导通，uo=E.
3.双向限幅电路
+R
+
uI
VD1 VD2
E1
+
-
E2
+
-
RL
uO
uI uo
E1
已知 E1 > E2
E2
t
0
(1).当uI≥E1时，
二极管VD1导通，
VD2截止，uo=E1.
(2).当uI≤E2时，
二极管VD1截止，
VD2导通，uo=E2.
(3).当E2<uI<E1时，
二极管VD1截止，
VD2截止，uo=uI.
小结：
¡ 通过上面的分析可知，用二极管构成并联限幅电路，有论是上限幅、下限幅、双向限幅，都是在二极管截止时，uo=uI，在二极管导通时，电路限幅。

限幅器原理

限幅器原理理想限幅器是一个无记忆的非线性电路。

理想限幅器应具有放大和限幅的双重功能，且要求其放大量为无穷大、限幅是瞬时的。

通常限幅器是由非线性限幅器件和一个带通滤波器组成，调频波通过它时，首先由非线性器件将其超过限幅电平E的那部分幅度切去，然后经带通滤波器滤出其基波分量，以使输出电压的频率仍和输入的频率一致。

实际设计中，我们采用在一个近似中频带宽的限幅器中加入适量的正反馈，就能够明显地改善它的削弱比，起到几级无正反馈但其它结构相同的限幅器的作用.二极管限幅：下图所示的限幅电路中，因二极管是串在输入、输出之间，故称它为串联限幅电路。

图中，若二极管具有理想的开关特性，那么，当ui低于E时，D不导通，uO＝E；当ui高于E以后，D导通，uO＝ui。

该限幅器的限幅特性如图2所示，当输入振幅大于E的正弦波时，输出电压波形见图3。

可见，该电路将输出信号的下限电平限定在某一固定值E上，所以称这种限幅器为下限幅器。

如将图中二极管极性对调，则得到将输出信号上限电平限定在某一数值上的上限幅器。

如将二极管和负载并联，则组成并联限幅器，见图4。

图中，当ui高于E时，D导通，uO ＝E；当ui低于E时，D截止，uO＝ui。

它的限幅特性如图5所示。

显然，这是一个上限幅器。

将上、下限幅器组合在一起，就组成了如图6所示的双向限幅电路，它的限幅特性如图7所示。

当输入一个振幅较大的正弦信号时，输出波形见图8。

限幅二极管：用来做限幅用的二极管称为限幅二极管。

所谓限幅，就是将信号的幅值限制在所需要的范围之内。

由于通常所需要限幅的电路多为高频脉冲电路、高频载波电路、中高频信号放大电路、高频调制电路等，故要求限幅二极管具有较陡直的U-I特性，使之具有良好的开关性能。

从这一点出发，限幅二极管一般均由结型开关二极管2CK*担当；在一些特殊要求的电路中，点接触的检波二极管2AG*或开关二极管2AK*也可以作为限幅二极管完成限幅任务；还有一些需要较大幅值限幅或既需要限幅又需要温度自动补偿的特定电路，稳压二极管作为限幅二极管将会成为唯一正确的选择。

限幅电路

器只适用于限幅电压固定，且限幅精度要求不高的电路。
(a)稳压管双向限幅电路
(b)传输特性图5.3.3 稳压管构成的双向限幅电路
稳压管构成的双向限幅电路输入三角波时的限幅情况如图5.3.4所示，改变门限电压限幅
பைடு நூலகம்
正门限电压和负门限电压的数值，可以改变限
幅情况。
图5.3.4 双向限幅电路输入三角波的限幅
由于输入信号ui =时，电路开始有输出，此时A 点电压uA应等于二极管VD的正向导通电压UD，故
使uA=UD时的输入电压值即为门限电压，即
R2 R2 uA U th UR UD R1 R2 R1 R2
可求得 U th 为:
R1 R1 U U R (1 )U D R2 R2
th
从上式中可知，改变的数值和改变R1与R2的
比值，均可以改变门限电压。
串联限幅电路输入正弦波和三角波时的限幅情况如图5.3.2（a）和（b）所示，改变门限电
压，可以改变限幅情况。
（a）输入正弦波的限幅
（b）输入三角波的限幅图5.3.2 串联限幅电路输入和输出波形
5.3.2 稳压管双向限幅电路
-
∞ + u0
+ R’
Δ
单向限幅
R2 U th U R U D R1 R2
R1 R2 U th (U D U R ) R2
UO=？
+Uth 0 ui(mV)
所以：
{end}
限幅电路（1）
限幅电路（又称钳位电路） ----当输入信号在一定范围内变化时，输出跟随变化；当输入信号变化超出范围后，输出保持恒定。定义：使输出 Rf uo(V) 恒定时的输入为门限电压Uth +UZ R1

限幅电路仿真及波形.

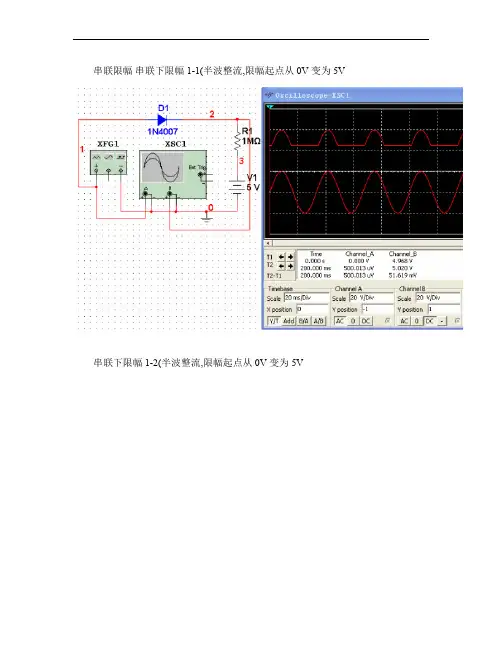

串联限幅串联下限幅 1-1(半波整流,限幅起点从 0V 变为 5V
串联下限幅 1-2(半波整流,限幅起点从 0V 变为 5V
串联下限幅 2-1(半波整流,限幅起点从 0V 变为 -5V
串联下限幅 2-2(半波整流,限幅起点从 0V 变为 -5V
串联上限幅 1-1(半波整流,限幅起点从 0V 变为 5V
串联上限幅 1-2(半波整流,限幅起点从 0V 变为 5V
串联上限幅 2-1(半波整流,限幅起点从 0V 变为 -5V
串联上限幅 2-2(半波整流,限幅起点从 0V 变为 -5V
并联限幅并联上限幅 1-1(半波整流,限幅起点从 0V 变为 -5V
并联上限幅
1-2
并联上限幅 2-1 并联上限幅 2-2 并联下限幅 1-1 并联下限幅 1-2 并联下限幅 2-1 并联下限幅 2-2。

限幅与钳位电路分析

欢迎光临实用电子技术网愿你在这里有所收获！实用电子技术网返回电子知识限幅与箝位电路一、限幅电路图一是二极管限幅电路，电路（a）是并联单向限同上电路，电路（b）是串联单向限幅电路；电路（C)是双向限幅电路，三种电路的工作原理相同，现以电路（C）说明：分析电路原理时认为二极管的正向电阻Rf为零反向电阻Rr为无限大，当Ui>E1时，D1导通，则Uo=E1；反之，当Ui<E2时，D2导通，则Uo=-E2;而当E2〈Ui<E1时，D1和D2截止，Uo随Ui而改变，故输出波如图（C）所示。

按式R=来选限流电阻。

例如设二极管D的Rf=200欧及Rr=500千欧，可算得R≈10千欧，E1、E2可按要求限幅电平来选取，但要考虑二极管的正向压降（硅管约为0.6伏，锗管约为-0.3伏）的影响。

图一、二极管限幅电路二、箝位电路箝位的作用是使信号的起始电平固定在某个数值上，以图二说明：当电路输入一矩形波信号Ui。

若无D时，Ui中的直流分量U被C隔开，只有交流分量传至输出端，使用输出信号失去直流分量而改变了起始电平，用了箝位二极管D后，当Ui=E时，D截止，C充电，因时间常数RC很大，所以输出Uo稍微下降了△U；当Ui突然变至零时，D导通；C经D很快放电，输出从-△U很快趋于零，因此输出信号被D箝位于零起始电平，也可以说，恢复了直流分量。

图二、二极管箝位电路图三、任意电平箝位电路箝位电路可以把信号箝位于某一固定电平上，如图三（a）电路，当输入Ui=0期间，D截止，Uo=-Eo；而当输入Ui突变到Um瞬间，电容C相当短路，输出Uo由-Eo突变至Um，这时D截止，C经R及Eo充电，但充电速度很慢，使Uo随C充电稍有下降；当Ui从Um下降为零瞬间，Uo也负跳幅值Um，此时D导通，C放电很快，因此输出信号起始电平箝位于-Eoo同理，电路（b）的输出信号箝位于Eoo值得注意的是，箝位电路不仅使输出信号的起始电平箝位于某一电平，而且能使输出信号的顶部电平箝位于某一数值，电路元件估算公式如下：-------------------------------------------------式一式中：Rf、Rr为二极管正向、反向电阻。

CMOS反相器的功耗主要取决于动...

第3章集成门电路内容提要（1）晶体管开关特性及TTL逻辑门的基本工作原理。

（2）MOS管开关特性及CMOS逻辑门的基本工作原理。

（3）ECL、I 2L、BiCMOS门电路的工作原理。

（4）各类门电路的外部电气特性：电压传输特性、输入输出特性、抗干扰特性、电源特性等。

（5）门电路的标准推拉输出、开路输出、三态输出的特点及用途。

（6）各类门电路性能比较。

教学基本要求（1）掌握晶体管、MOS管开关特性。

（2）掌握TTL和CMOS门的逻辑功能、外部特性、主要参数和正确使用方法。

（3）掌握门电路标准推拉输出、开路输出、三态输出的特点和应用。

（4）理解TTL和CMOS门电路的工作原理。

（5）了解ECL、I 2L、BiCMOS门电路的基本原理。

重点与难点本章重点：（1）晶体管、MOS管开关特性。

（2）门电路的外部电气特性和正确使用方法。

（3）门电路开路输出、三态输出的特点和应用。

本章难点：门电路的电路结构和参数计算。

主要教学内容3.1 晶体管开关特性3.1.1 晶体二极管开关特性3.1.2 晶体二极管开关特性3.2 TTL集成逻辑门3.2.1 TTL集成逻辑门基本工作原理3.2.2 TTL集成逻辑门3.2.3 OC门和三态门3.2.4 TTL电路的改进系列3.2.5 ECL和I2L3.3 MOS逻辑门3.3.1 MOS器件输出特性和阈值电压3.3.2 MOS反相器和逻辑门3.4 CMOS电路3.4.1 CMOS反相器3.4.2 COMS传输门3.4.3 OD门和三态门3.4.4 BiCMOS电路3.4.5 CMOS逻辑门电路技术参数3.4.6 CMOS电路的正确使用3.1晶体管开关特性3.1.1 晶体二极管开关特性双极型TTL逻辑门电路是以晶体二极管和三极管作为开关器件，影响它们开关速度的主要因素是器件内部的电荷存储和消散时间。

1. 晶体二极管稳态工作状态晶体二极管开关电路如图3–1–1所示。

当v I＞V th时，二极管导通，流过二极管的电流和输出电压为图3–1–1 二极管开关电路其中，V th为二极管正向开启电压，又称阈值电压。

变频器电路图整流、滤波、电源及电压检测电路

变频器电路图-整流、滤波、电源及电压检测电路以下仅仅对变频器电路图-整流、滤波、电源及电压检测电路的分析,好象论坛上发不了图纸.1. 整流滤波部分电路三相220V电压由端子J3的T、S、R引入，加至整流模块D55（SKD25-08）的交流输入端，在输出端得到直流电压，RV1是压敏电阻，当整流电压超过额定电压385V时，压敏电阻呈短路状态，短路的大电流会引起前级空开跳闸，从而保护后级电路不受高压损坏。

整流后的电压通过负温度系数热敏电阻RT5、RT6给滤波电容C133、C163充电。

负温度系数热敏电阻的特点是：自身温度超高，阻值赿低，因为这个特点，变频器刚上电瞬间，RT5、RT6处于冷态，阻值相对较大，限制了初始充电电流大小，从而避免了大电流对电路的冲击。

2. 直流电压检测部分电路电阻R81、R65、R51、R77、R71、R52、R62、R39、R40组成串联分压电路，从电阻上分得的电压分别加到U15（TL084）的三个运放组成的射极跟随器的同向输入端，在各自的输出端得到跟输入端相同的电压（输出电压的驱动能力得到加强）。

U13（LM339）是4个比较器芯片，因为是集电集开路输出形式，所以输出端都接有上接电阻，这几组比较器的比较参考电压由Q1（TL431）组成的高精度稳压电路提供，调整电位器R9可以调节参考电压的大小，此电路中参考电压是6.74V。

如果直流母线上的电压变化，势必使比较器的输入电压变化，当其变化到超过6.74V的比较值时，则各比较器输出电平翻转，母线电压过低则驱动光耦U1（TLP181）输出低电平，CPU接收这个信号后报电压低故障。

母线电压过高则U10（TL082）的第7脚输出高电平，通过模拟开关U73（DG418）从其第8脚输出高电平，从而驱动刹车电路，同时LED DS7点亮指示刹车电路动作。

由整流二极管D5、D6、D7、D18、D19、D20组成的整流电路输出脉动直流电，其后级的检测电路可对交流电压过低的情况进行实时检测，检测报警信号也通过光耦U1输出。

限幅电路

关于限幅电路1限幅二极管简介用来做限幅用的二极管称为限幅二极管。

所谓限幅，就是将信号的幅值限制在所需要的范围之内。

由于通常所需要限幅的电路多为高频脉冲电路、高频载波电路、中高频信号放大电路、高频调制电路等，故要求限幅二极管具有较陡直的U-I特性，使之具有良好的开关性能。

从这一点出发，限幅二极管一般均由结型开关二极管2CK*担当；在一些特殊要求的电路中，点接触的检波二极管2AG*或开关二极管2AK*也可以作为限幅二极管完成限幅任务；还有一些需要较大幅值限幅或既需要限幅又需要温度自动补偿的特定电路，稳压二极管作为限幅二极管将会成为唯一正确的选择。

限幅二极管的特点1、多用于中、高频与音频电路；2、导通速度快，恢复时间短；3、正偏置下二极管压降稳定；4、可串、并联实现各向、各值限幅；5、可在限幅的同时实现温度补偿。

大多数二极管能作为限幅使用。

也有象保护仪表用和高频齐纳管那样的专用限幅二极管。

为了使这些二极管具有特别强的限制尖锐振幅的作用，通常使用硅材料制造的二极管。

也有这样的组件出售：依据限制电压需要，把若干个必要的整流二极管串联起来形成一个整体。

限幅电路的作用是把输出信号幅度限定在一定的范围内，亦即当输入电压超过或低于某一参考值后，输出电压将被限制在某一电平（称作限幅电平），且再不随输入电压变化。

二极管限幅器图1所示的限幅电路中，因二极管是串在输入、输出之间，故称它为串联限幅电路。

图中，若二极管具有理想的开关特性，那么，当uｉ低于E时，D不导通，uO＝E；当uｉ高于E以后，D导通，uO＝uｉ。

该限幅器的限幅特性如图2所示，当输入振幅大于E的正弦波时，输出电压波形见图3。

可见，该电路将输出信号的下限电平限定在某一固定值E上，所以称这种限幅器为下限幅器。

如将图中二极管极性对调，则得到将输出信号上限电平限定在某一数值上的上限幅器。

如将二极管和负载并联，则组成并联限幅器，见图4。

图中，当uｉ高于E时，D 导通，uOs＝E；当uｉ低于E时，D截止，uO＝uｉ。

限幅器工作原理

限幅器工作原理限幅器是一种电子电路元件，它的主要作用是对信号进行限制，使得信号的幅度不能超过一定的范围。

在很多电子电路中，限幅器都扮演着非常重要的角色。

本文将介绍限幅器的工作原理以及它的应用。

一、限幅器的基本概念限幅器是一种基于二极管的电子电路，它的主要作用是限制输入信号的幅度，以防止信号过载。

限幅器通常由两个二极管组成，一个二极管用于正半周的信号限制，另一个用于负半周的信号限制。

在正常的工作状态下，限幅器的输出信号始终保持在一个固定的范围内，不会受到输入信号的影响。

二、限幅器的工作原理限幅器的工作原理可以用以下两个方面来解释：1. 二极管的导通特性在限幅器电路中，二极管是起到限制信号幅度的关键元件。

二极管在导通状态下的电压降较小，而在截止状态下的电压降较大。

当输入信号的幅度超过了二极管导通的电压时，二极管就开始导通，使得信号的幅度被限制在二极管导通电压的范围内。

2. 信号的反向保护限幅器还有一个重要的功能，就是对输入信号的反向保护。

当输入信号的幅度超过了限幅器的工作范围时，限幅器会将这些信号反向输出，从而保护后面的电路不受到损坏。

三、限幅器的应用限幅器在很多电子电路中都有广泛的应用。

下面列举了一些常见的应用场景：1. 信号处理在音频信号处理、视频信号处理等领域中，限幅器可以用于限制信号的幅度，以防止信号过载，从而保证信号质量。

2. 电源保护在电源电路中，限幅器可以用于保护电路不受到过压、过流等问题的影响，从而延长电路的寿命。

3. 信号检测在信号检测、信号比较等领域中，限幅器可以用于检测信号的幅度，从而判断信号是否在正常范围内。

4. 信号转换在模拟信号转换、数字信号转换等领域中，限幅器可以用于将信号限制在一定的范围内，从而使得信号转换更加稳定和可靠。

四、总结限幅器作为一种重要的电子电路元件，具有广泛的应用场景。

限幅器的工作原理基于二极管的导通特性和信号的反向保护，可以实现对输入信号的限制和保护。

数字电子技术基础与技能教案

新课课题 9.1 数字电路的特点及分析方法9.2 二极管的开关特性课型新课节数第1、2节授课时数 2教学目标 1．了解数字电路的基本概念。

2．掌握晶体管的开关特性。

教学重点晶体二极管的开关特性。

教学难点晶体二极管的开关特性。

A ．引入数字电路是近代电子技术的重要基础。

数字技术在近十年来获得空前飞速的发展。

随着数字集成工艺的完善，数字技术已渗透国民经济和人民生活的各个领域。

B ．新授课9.1 数字电路的特点及分析方法1．数字信号的特点电路中的数字信号在数值上是不连续的，它不随时间连续变化，即为离散的电信号。

2．数字电路的特点数字电路的基本工作信号是二进制的数字信号，即“0”和“1”，对应在电路上为低电平和高电平。

所以电路简单，易于集成化。

3．数字电路的分析方法数字电路主要是研究逻辑关系。

通常，数字电路用逻辑代数、真值表、逻辑图等方法进行分析。

9.2 晶体管的开关特性9.2.1 二极管的开关特性（1）实验电路① 开关S 置A 端，VD 导通，它呈现的正向压降很小，相当于开关的接通状态。

② 开关S 置B 端，VD 截止，它呈现的反向电阻很大，相当于开关的断开状态。

（2）结论：当二极管的正向电阻和反相电阻有很大差别时，二极管即可作为开关使用。

（介绍）（分析工作原理）9.2.2二极管开关的应用1．限幅电路限幅电路又称削波电路。

削波就是指将输入波形中不需要的部分去掉。

（1）串联型上限幅电路①电路电路及限幅波形如图所示。

R：泄放电阻，为电路中可能接入的电容提供放电回路。

②工作过程1v≥0→VD截止→0O=v1v≤0→VD导通→IOvv=限幅电平：把开始起限幅作用的电平称为限幅电平。

电路全称为“限幅电平为零的串联型上限幅电路”。

（2）并联型下限幅电路①电路电路及限幅波形如图所示。

②工作过程1v≥GV→VD截止→IOvv=1v<GV→VD导通→GOVv=它是限幅电平为GV的下限幅度电路，又因二极管与负载电阻并联，所以电路全称为“限幅电平为GV的并联型下限幅电路”。

变频器工作原理图(维修用)

变频器维修工作原理要想做好变频器维修，了解变频器基础知识当然是相当重要的，但是对于变频器维修，仅了解以上基本电路还远远不够的，还须深刻了解主回路电路，主回路主要由整流电路、限流电路、滤波电路、制动电路、逆变电路和检测取样电路部分组成。

下图是它的结构图。

图1.1变频器基本电路图分析目前，通用型变频器绝大多数是交—直—交型变频器，通常尤以电压器变频器为通用，其主回路图（见图1.1），它是变频器的核心电路，由整流回路（交—直交换），直流滤波电路（能耗电路）及逆变电路（直—交变换）组成，当然还包括有限流电路、制动电路、控制电路等组成部分。

图1.21）整流电路如图1.2所示，通用变频器的整流电路是由三相桥式整流桥组成。

它的功能是将工频电源进行整流，经中间直流环节平波后为逆变电路和控制电路提供所需的直流电源。

三相交流电源一般需经过吸收电容和压敏电阻网络引入整流桥的输入端。

网络的作用，是吸收交流电网的高频谐波信号和浪涌过电压，从而避免由此而损坏变频器。

当电源电压为三相380V时，整流器件的最大反向电压一般为1200—1600V，最大整流电流为变频器额定电流的两倍。

2）滤波电路逆变器的负载属感性负载的异步电动机，无论异步电动机处于电动或发电状态，在直流滤波电路和异步电动机之间，总会有无功功率的交换，这种无功能量要靠直流中间电路的储能元件来缓冲。

同时，三相整流桥输出的电压和电流属直流脉冲电压和电流。

为了减小直流电压和电流的波动，直流滤波电路起到对整流电路的输出进行滤波的作用。

通用变频器直流滤波电路的大容量铝电解电容，通常是由若干个电容器串联和并联构成电容器组，以得到所需的耐压值和容量。

另外，因为电解电容器容量有较大的离散性，这将使它们随的电压不相等。

因此，电容器要各并联一个阻值等相的匀压电阻，消除离散性的影响，因而电容的寿命则会严重制约变频器的寿命。

3）逆变电路逆变电路的作用是在控制电路的作用下，将直流电路输出的直流电源转换成频率和电压都可以任意调节的交流电源。

5.3 限幅电路

− 和负门限电压U th 的数值为:
不
变，电路进入限幅工作状态。限幅正门限电压
R1 U =U = (U Z + U D ) Rf 电路传输特性如图 5.3.3（b）所示。
+ th − th
稳压管双向限幅器电路简单，无需调整；但限幅特性受稳压管参数影响大，而且输出限幅电压完全取决于稳压管的稳压值。因而，这种稳压器只适用于限幅电压固定，且限幅精度要求不高的电路。
稳压管构成的双向限幅电路如图5.3.3（a）所示。稳压管VDZ1 （VDZ1）和VDZ2 （VDZ2）与负反馈电阻Rf并联。当ui较小时，uo亦较小, VDZ1和VDZ2没有击穿，输出电压uo随输入电压ui 变化，传输系数为:
Auf = −
Rf R1
当ui幅值增大，使uo幅值增大至使VDZ1和 VDZ2击穿时，输出uo的幅度保持值
5.3 限幅电路
限幅电路的功能是：当输入信号电压进入某一范围（限幅区）后，其输出信号电压不再跟随输入信号电压变化，或是改变了传输特性。
5.3.1串联限幅电路串Байду номын сангаас限幅电路
串联限幅电路如图5.3.1（a）所示，其传输特性如图5.3.1（b）所示。起限幅控制作用的二极管VD1与运放U1输入端串联，参考电压 (-UR )作VD1的反偏电压，以控制限幅器的限幅门限电压Uth。
− th
从上式中可知，改变的数值和改变R1与R2的比值，均可以改变门限电压。
串联限幅电路输入正弦波和三角波时的限幅情况如图5.3.2（a）和（b）所示，改变门限电压，可以改变限幅情况。
（a）输入正弦波的限幅
（b）输入三角波的限幅图5.3.2 串联限幅电路输入和输出波形
5.3.2 稳压管双向限幅电路

串并联吸收式微带限幅器设计

刚好放一只管子 )
S
。
,
接入二极管由矢网读出
。
,
参数 ( 见图
2
,
和
T
3 )
图中
,:
,
,
T
l
,
T
:
为
5
11
,
5
。
22
的校准参考面
串并联吸收式限幅器电路原理图
S 〕则〔 5 5
1 , `
,
为
S
5
2】
的校准参考面设
二极管的参数为 [S〕矢网测得的参数为
bl
e s
e
o
i
r e u
it
d
e s
1
o n
5
a e e o
m
a
hed
e
a e e o
d in g
t
h
di ffe l
e e
n t
r e
q
e
ir
m
a
e n
s
f
u
h
o
r a
t
io
n
s
t
f
t
h
t
e
li m it e
n
[ S 〕p
s a r e
一
m
t
e r
.
Th
a
e
l im i t l ly f
t
,
e r
1
1
所
、
引言
作为一种常用的微波功率控制器件限

限幅电路

O
t
vO
VREF1
O
输入波形中瞬时电位低于 VREF1的部
分抑制掉，而将高于 VREF1的部分波形传送到输出端，实现了下限限幅的功能。
(b)
t
演示
图3-1-5 限幅电平为VREF1的串联下限限幅器及工作波形
串联双向限幅器（假设VREF1<VREF2）
A
＋
D1
＋
R1
D2
＋
＋
VREF2 VA O
vI
vO
R2
vO
vI
－
t
VREF1
－－
VREF2
－
(a)
(b) 图3-1-6 串联双向限幅器及其工作波形
vI=0时，A点电位为 VA VREF2 VREF1 R1 VREF1T
R1 R2
vI≤VA时，D1截止，D2导通，vO≈VA。实现下限限幅，限幅电平为VA 。 vI≥VREF2时，D1导通，D2截止，vO≈VREF2。实现上限限幅，限幅电平为VREF2。当VA<vI<VREF2时， D1、D2均导通，输出vO≈vI。
３．二极管开关应用电路 (1) 限幅电路
＋
D R
＋＋
vI
－
vO
VREF1
－
将输入波形的一部分传送到输
出端，而将其余部分抑制掉。常用的有串（并）联上限、下限和双向限幅器。
vI
VREF1
－
(a)
图 3-1-5 中，当 vI>VREF1 时，二
极管导通， vO≈vI ；当 vI<VREF1 时，二极管截止， vO=VREF1 。这样就将
并联下限限幅器

限幅电路

二·新授
1、限幅电路简介：
限幅电路应用非常广泛，常用于整形、波形变换、过压保护等电路。限幅电路又叫削波电路，削波的含义就是将输入波形中不需要的部分去掉。限幅电路通常由二极管和电阻组成。为便于分析，我们把二极管当做理想二极管。
限幅电路按二极管和负载电阻的连接方式分为串联型限幅电路和并联型限幅电路两种；按功能分为上限幅电路、下限幅电路、双向限幅电路三种。
+
D
RL +
m
-m 0
vi
t
v｡
vi
-
R
vo
G
-
Vm t -Vm
三·作业
电路图如下（ɑ）、（b），请根据输入波形如图（c）画出各自的输出波形（设图中二极管均为理想二极管）。
+
vi
VD
+
vo
+
vi
VD
+
vo
R Vi Vm （ɑ）
RL -
R （b）
ቤተ መጻሕፍቲ ባይዱRL -
O -Vm
（c）
1、限幅电平为零的串联型限幅电路 ① 电路图
VD +
vi
+
vo
R -
RL -
R ：泄放电阻，为电路中可能接入的电容提供放电回路。
② 工作原理
v1 ≥ 0 → VD 截止→ vo = 0 v1 <0 → VD 导通→ vo = vI 限幅电平：把开始起限幅作用的电平称为限幅电平。电路全称为“限幅电平为零的串联型上限幅电路”。
─── 串联型限幅电路
主讲人
一·复习提问 1· 数字信号有什么特点？数字信号的特点：在数值上是不连续的，它不随时间连续变化，即为离散的电信号。

二极管限幅电路1

二极管限幅器（图）二极管限幅器原理限幅器即将削去了一部分振幅波形的输入信号传到输出端的电路，因而也称削波器。

电路功能有上限幅(削去波形上部一部分)、下限幅(削去波形下部一部分)、双向限幅(同时削去波形上下各一部分)，限幅器电阻r应满足条件rd《r〈rr，rd、rr分别为二极管正向导通电阻和反向截止电阻。

上限幅电平用eh表示，下限电平用el表示。

1、串联限幅器开关器件位于限幅器的串联臂构成串联限幅器。

图5.4-79a为上限幅器及波形图，图中v 经r1和r2分压取得限幅电平eh，则限幅器电阻r=r1//r2。

图5.4-79b为串联下限幅器及波形图。

2、并联限幅器开关器件位于限幅器的并联臂构成并联限幅器。

图5.4-80a为上限幅，图b为下限幅波形同5.4-79，图中电压源可用稳压管或其他低内阻电压源。

3、双赂限幅器同时具有上下限幅功能的电路为双向限幅器，波形如5.4-81所示，输入信号高于eh和低于el的波形被削去，介于eh和el之间的信号传到输出端。

图 5.4-82a为串联双向限幅器，其中eh=v2r4/(r2+r4);e1=v1r2/(r1+r2);el=e1+(eh-e1)(r1//r2)/[(r1//r2)+(r3//r4)];v1﹤0;v2﹥0。

图5.4-82b为并联双向限幅器，eh﹥0，el﹤0。

4、串并联限幅器串联和并联形式共同组成的限幅器，其传输和削滤时都具有较低的输出阻抗。

如图5.4-83所示三种限幅器，其波形参考前述限幅器波形。

图T1606所示的限幅电路中，因二极管是串在输入、输出之间，故称它为串联限幅电路。

图中，若二极管具有理想的开关特性，那么，当u i低于E时，D不导通，u。

＝E；当u i高于E以后，D导通，u O＝u i。

该限幅器的限幅特性如图T1607所示，当输入振幅大于E的正弦波时，输出电压波形见图T1608。

可见，该电路将输出信号的下限电平限定在某一固定值E上，所以称这种限幅器为下限幅器。

限幅器原理

限幅器原理标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]限幅器原理理想限幅器是一个无记忆的非线性电路。

理想限幅器应具有放大和限幅的双重功能，且要求其放大量为无穷大、限幅是瞬时的。

通常限幅器是由非线性限幅器件和一个带通滤波器组成，调频波通过它时，首先由非线性器件将其超过限幅电平E的那部分幅度切去，然后经带通滤波器滤出其基波分量，以使输出电压的频率仍和输入的频率一致。

实际设计中，我们采用在一个近似中频带宽的限幅器中加入适量的正反馈，就能够明显地改善它的削弱比，起到几级无正反馈但其它结构相同的限幅器的作用 .二极管限幅：下图所示的中，因二极管是串在输入、输出之间，故称它为串联。

图中，若二极管具有理想的开关特性，那么，当ui低于E时，D不导通，uO＝E；当ui高于E以后，D导通，uO ＝ui。

该限幅器的限幅特性如图2所示，当输入振幅大于E的正弦波时，输出电压波形见图3。

可见，该电路将输出信号的下限电平限定在某一固定值E上，所以称这种限幅器为下限幅器。

如将图中二极管极性对调，则得到将输出信号上限电平限定在某一数值上的上限幅器。

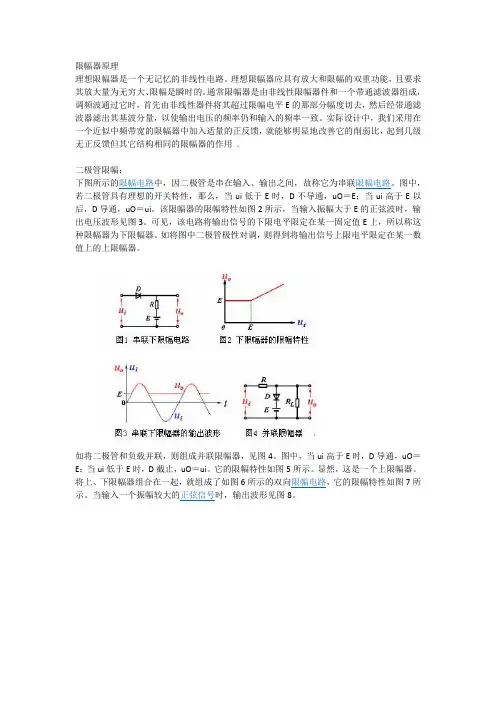

如将二极管和负载并联，则组成并联限幅器，见图4。

图中，当ui高于E时，D导通，uO ＝E；当ui低于E时，D截止，uO＝ui。

它的限幅特性如图5所示。

显然，这是一个上限幅器。

将上、下限幅器组合在一起，就组成了如图6所示的双向，它的限幅特性如图7所示。

当输入一个振幅较大的时，输出波形见图8。

：用来做限幅用的二极管称为。

所谓限幅，就是将信号的幅值限制在所需要的范围之内。

由于通常所需要限幅的电路多为高频、高频载波电路、中、高频调制电路等，故要求具有较陡直的U-I特性，使之具有良好的开关性能。

从这一点出发，限幅二极管一般均由结型2CK*担当；在一些特殊要求的电路中，点接触的2AG*或2AK*也可以作为限幅二极管完成限幅任务；还有一些需要较大幅值限幅或既需要限幅又需要温度自动补偿的特定电路，作为限幅二极管将会成为唯一正确的选择。
