冷坩埚熔壳法生长立方氧化锆宝石 - 合成优化

合集下载

合成立方氧化锆

合成立方氧化锆

黑色立方氧化锆
紫水晶与
浅紫色、深紫色立方氧化锆
蓝色钻石含B,空穴色心致色,有导电性。
以Zr4+和Y3+的氢氧化物为水热前驱体,氢氧化钾和碳酸钾作矿化剂,采用水热法制备氧化钇稳定氧化锆纳米粉末。
内部多有气液包体和与晶体长轴平行的裂纹。
百度文库
蓝色钻石含B,空穴色心致色,有导电性。
• 采用还原气氛或真空对无色氧 引燃:金属锆片或石墨棒,高频线圈加热,1200°C熔融氧化锆导电
它们内部不饱和电子层中的价电子,在不同能级间跃迁,由此引起对可见光的选择性吸收而导致着色。
化锆进行高温退火,可制得深 粉色钻石是塑性变形引起晶格缺陷,还可改变钻石中N的聚集速率和形式使其成色。
引燃:金属锆片或石墨棒,高频线圈加热,1200°C熔融氧化锆导电 紫水晶与
黑色的锆石。原理是ZrO 中的 浅紫色、深紫色立方氧化锆
• 520nm,489n内m,部48多5n有m,4气61液nm包,4体51和nm与,4晶43体nm,407 nm处。 长轴平行的裂纹。
紫水晶与 浅紫色、深紫色立方氧化锆
• 紫色合成立方氧化锆紫外荧光为惰性。深 紫色立方氧化锆在滤色镜下为红色;浅紫 色的不变色。紫深水紫晶色含立微方量氧的化Fe锆,在经橙辐、照黄产、 绿区有吸收生谷空,穴解色释心了,滤主色要镜在下5呈50红nm色处原 因,在红、产蓝生、吸紫收区。透颜过色;分浅布紫不色均立,方有氧 化锆在橙黄色区带有、一色组块强、的絮吸状收颜线色,分在布绿。区 有 一一组组极较弱弱的一四的 吸轴叶吸 收晶 螺收 线正 旋线 ,光 桨, 这性 状在 是, 黑红 典干 带、 型涉 。蓝的图折区钕可射分谱能率别。有为有 1.544~1.553。多色性弱。

2021合成立方氧化锆.完整资料PPT

2021合成立方氧化锆.完整资料PPT
• 摩氏硬度:8~9,密度:5.8~6.34g/cm3, 折射率2.12~2.19,色散0.055,亚金刚光泽。 光性:除粉红色立方氧化锆表现出非均质 性外,其余的均为均质性。
• 具有非常高的化学稳定性,耐酸、耐碱、 耐化学腐蚀性良好。一般内部干净,可能 有未完全融化的面包屑状的氧化锆粉末。
祖母绿与祖母绿色立方氧化锆
• 祖 谱母分绿析祖色,母立在绿方 蓝是氧 光C化 至r致锆 黄色在 光的可 波翠见 段绿光 的色波透,段过具的率有透比丝过较绒 高,质在感蓝。紫光波型段特和征红是黄一波轴段晶都,有负比光较型强。的折 吸收射。率出:现1的.5特77征~吸1.5收8峰3。主主要要位呈于现40C9r的nm吸, 447n收m,线47,3n红m,区48648n3mnm,58、5n68m0,n6m08强nm吸,6收60线nm,, 714n6m6,2其nm中、44674n6mnm, 弱吸收线;橙黄区
光性:除粉红色立方氧化锆表现出非均质性外,其余的均为均质性。 34g/cm3,折射率2.
• 引燃:金属锆片或石墨棒,高频线圈加热, 黑色立方Leabharlann Baidu化锆
02%Cr2O3,合成时稳定剂Y2O3含量高,到达15mol%~20mol%。 绿色钻石是辐射产生的晶格损伤致色。
1200°C熔融氧化锆导电 紫水晶含微量的Fe,经辐照产生空穴色心,主要在550nm处产生吸收。
合成立方氧化锆

合成立方氧化锆.优秀PPT资料

合成立方氧化锆.优秀PPT资料

黄水晶与浅黄色立方氧化锆
• 浅黄色立方氧化锆在紫外长波下有弱的不均匀 的紫色、黄色荧光,在短波下有强的不均匀的 紫红色、黄色荧光。浅黄色立方氧化锆在蓝区 有3个极弱的吸收谷,分别在486,475,452nm处。
• 473n6m3,04n8m4n~m5,58805nnmm间,6有08部nm分是吸Pr收的带特;征紫吸区 收峰全,吸所收以。尽密管度是为多2元.6素7~共2同.9致0g色/cm但3,也远是小 以Pr为于主合的成吸立收方。氧化锆。
粉红色碧玺与Hale Waihona Puke Baidu红色立方氧化锆
• 粉曲红状色物立,方可氧能粉化是红锆沿色内某碧含一玺物晶含面为定出M向溶n2+排的致列氧色的化,白锆吸色。弯粉 红色立方氧化收锆光表谱现在出绿非区均有质一性宽,的弱吸的收多色性, 多色性为粉红带色,-有粉时紫可色。见粉52红5n色m立窄方带氧,化锆 在紫外长波下45有1n浅m黄和色45荧8n光m,的短吸波收下线有。弱长的、黄 色荧光。在可短见波光紫区外有光数照条射吸下收有线弱,红它到们分别 在679nm,65紫7n色m,的645荧nm光,5。44多nm色, 性中到强。
光型特征是一轴晶,负光型。 黑色钻石可能是多晶集合体、大量黑色内含物(石墨)、裂隙造成的。
光性:除粉红色立方氧化锆表现出非均质 祖母绿色氧化锆用于模仿天然祖母绿。
橙黄区630nm~580nm间有部分吸收带; 彩色钻石与彩色合成立方氧化锆

合成立方氧化锆.

合成立方氧化锆.

黄水晶与浅黄色立方氧化锆
• 浅黄色立方氧化锆在紫外长波下有弱的不均匀 的紫色、黄色荧光,在短波下有强的不均匀的 紫红色、黄色荧光。浅黄色立方氧化锆在蓝区 有3个极弱的吸收谷,分别在486,475,452nm 处。 • 黄水晶颜色与Fe2+占位有关,与紫晶一样分布 不均匀,可出现色带、色块、絮状分布,透明 度高。弱多色性。正交偏光下四明四暗,加上 锥光后有牛眼状干涉图。密度2.66g/cm3远小 于合成立方氧化锆。
源自文库
彩色钻石与彩色合成立方氧化锆
• 蓝色钻石含B,空穴色心致色,有导电性。粉 色钻石是塑性变形引起晶格缺陷,还可改变钻 石中N的聚集速率和形式使其成色。绿色钻石 是辐射产生的晶格损伤致色。黑色钻石可能是 多晶集合体、大量黑色内含物(石墨)、裂隙 造成的。合成立方氧化锆的热导率远低于钻石, 用热导仪测试没有钻石反应。钻石密度 3.52g/cm3x远小于合成立方氧化锆。钻石面 平棱直,合成立方氧化锆棱角圆化可见磨痕。 合成立方氧化锆色散高于钻石。
紫水晶与 浅紫色、深紫色立方氧化锆
• 紫色合成立方氧化锆紫外荧光为惰性。深 紫色立方氧化锆在滤色镜下为红色;浅紫 色的不变色。深紫色立方氧化锆在橙、黄、 紫水晶含微量的Fe,经辐照产 绿区有吸收谷,解释了滤色镜下呈红色原 生空穴色心,主要在550nm处 因,在红、蓝、紫区透过;浅紫色立方氧 产生吸收。颜色分布不均,有 化锆在橙黄区有一组强的吸收线,在绿区 色带、色块、絮状颜色分布。 有一组较弱的吸收线,在红、蓝区分别有 一轴晶正光性,干涉图可能有 一组极弱的吸收线,这是典型的钕谱。 四叶螺旋桨状黑带。折射率为 1.544~1.553。多色性弱。

晶体生长与合成宝石模拟题

晶体生长与合成宝石模拟题

晶体生长与合成宝石-模拟题

一、填空题

1.人造宝石是指自然界中无对应矿物的在实验室中合成的宝石,常见的人造宝石有人造钆镓榴石、人造钇铝榴石和人造钛酸锶 .

2.由液相结晶成固相包括从熔体中结晶和从溶液中结晶两种方式.

3.合成变石猫眼需要在原料上加入钒和铬才能使晶体具有变色特征.

4.合成立方氧化锆常用的方法是冷坩埚熔壳法,加入金属锆粉或锆片的作用是引燃 .

5.焰熔法生长宝石晶体生长过程可分为:生长晶芽、扩大放肩和等径生长三个阶段.

6.合成蓝色尖晶石常用的合成方法是焰熔法

7.高温高压合成钻石常用的方法是晶种触媒法,合成钻石过程中使用的传压机介质是叶蜡石

8.按照我国国家标准规定,人工合成宝石包括人造宝石、合成宝石、拼合宝石和再造宝石

9.晶体缺陷从范围上分为点缺陷、线缺陷、面缺陷和体缺陷.

10.水热法生长宝石晶体生长按输运方式不同可分为温差法、摆动法、缓冷法三种类型,其中使用最广泛的方法是温差法

11、退玻璃化作用是由非晶质转化为晶体的过程,称为退玻璃化作用 .

12、由人工制造并且自然界无已知对应物的晶质或非晶质体是人造宝石

13、临界晶核是在熔体中能单独存在并可以继续发育成晶体的最小晶核颗粒.

14、根据晶体成核即晶体生长方式的不同可将助熔剂生长宝石的方法分为自发成核法和仔晶生长法两类.

15、晶体在生长过程中各种偏离晶体构造中质点周期性重复排列的现象叫晶体缺陷

二、单选题

1.镶嵌结构属于晶体缺陷中的哪种( D ).

A.点缺陷

B.线缺陷

C.面缺陷

D.体缺陷

2.以下哪种是水热法合成祖母绿的典型特征( C ).

合成立方氧化锆.完美版PPT

合成立方氧化锆.完美版PPT

黄水晶与浅黄色立方氧化锆
• 浅黄色立方氧化锆在紫外长波下有弱的不均匀 的紫色、黄色荧光,在短波下有强的不均匀的 紫红色、黄色荧光。浅黄色立方氧化锆在蓝区 有3个极弱的吸收谷,分别在486,475,452nm处。
• 黄水晶颜色与Fe2+占位有关,与紫晶一样分布 不均匀,可出现色带、色块、絮状分布,透明 度高。弱多色性。正交偏光下四明四暗,加上 锥光后有牛眼状干涉图。密度2.66g/cm3远小于 合成立方氧化锆。
具有非常高的化学稳定性,耐酸、耐碱、耐化学腐蚀性良好。
23
9∶1的比例混合均匀,加入相应的着色剂。 深紫色立方氧化锆在滤色镜下为红色;
深紫色立方氧化锆在橙、黄、绿区有吸收谷,解释了滤色镜下呈红色原因,在红、蓝、紫区透过;
钻石面平棱直,合成立方氧化锆棱角圆化可见磨痕。
• 引燃:金属锆片或石墨棒,高频线圈加热, 34g/cm3,折射率2.
彩色乳锆
• 在900℃下,对含12mol%Y2O3的 透明氧化锆长时间热处理,长时 间退火后还可获得乳白色氧化锆 或彩色乳锆。加入Y2O3不足也能 产生浑浊。这是因为晶体内部出 现四方相、单斜相和立方相共存, 异相颗粒的存在使晶体失透或出 现混浊现象。乳锆可以用于模仿 天然玉石。
合成立方氧化锆性质
• 520nm,489n内m,部48多5n有m,4气61液nm包,4体51和nm与,4晶43体nm,407 nm处。 长轴平行的裂纹。

合成立方氧化锆【优质】PPT文档

合成立方氧化锆【优质】PPT文档
• 水热法 • 以Zr4+和Y3+的氢氧化物为水热前驱体,氢氧
化钾和碳酸钾作矿化剂,采用水热法制备 氧化钇稳定氧化锆纳米粉末。水热法合成 的立方氧化锆晶体为纳米级,目前只能用 于工业用途,但是为今后的宝石学发展提 供了新的方向。
黄水晶颜色与Fe2+占位有关,与紫晶一样分布不均匀,可出现色带、色块、絮状分布,透明度高。
• 祖 谱母分绿析祖色,母立在绿方 蓝是氧 光C化 至r致锆 黄色在 光的可 波翠见 段绿光 的色波透,段过具的率有透比丝过较绒 高,质在感蓝。紫光波型段特和征红是黄一波轴段晶都,有负比光较型强。的折 吸收射。率出:现1的.5特77征~吸1.5收8峰3。主主要要位呈于现40C9r的nm吸, 447n收m,线47,3n红m,区48648n3mnm,58、5n68m0,n6m08强nm吸,6收60线nm,, 714n6m6,2其nm中、44674n6mnm, 弱吸收线;橙黄区
合成立方氧化锆
彩色合成立方氧化锆
生长立方氧化锆晶体原理
• 1.冷坩埚熔壳法 • 放料:粉料ZrO2与稳定剂Y2O3按摩尔比
9∶1的比例混合均匀,加入相应的着色剂。 • 引燃:金属锆片或石墨棒,高频线圈加热,
1200°C熔融氧化锆导电 • 熔体稳定30到60min • 降温结晶
工业合成立方氧化锆
• 473n6m3,04n8m4n~m5,58805nnmm间,6有08部nm分是吸Pr收的带特;征紫吸区 收峰全,吸所收以。尽密管度是为多2元.6素7~共2同.9致0g色/cm但3,也远是小 以Pr为于主合的成吸立收方。氧化锆。

合成立方氧化锆剖析

合成立方氧化锆剖析

彩色钻石与彩色合成立方氧化锆
• 蓝色钻石含B,空穴色心致色,有导电性。粉 色钻石是塑性变形引起晶格缺陷,还可改变钻 石中N的聚集速率和形式使其成色。绿色钻石 是辐射产生的晶格损伤致色。黑色钻石可能是 多晶集合体、大量黑色内含物(石墨)、裂隙 造成的。合成立方氧化锆的热导率远低于钻石, 用热导仪测试没有钻石反应。钻石密度 3.52g/cm3x远小于合成立方氧化锆。钻石面平 棱直,合成立方氧化锆棱角圆化可见磨痕。合 成立方氧化锆色散高于钻石。
黄水晶与浅黄色立方氧化锆
• 浅黄色立方氧化锆在紫外长波下有弱的不均匀 的紫色、黄色荧光,在短波下有强的不均匀的 紫红色、黄色荧光。浅黄色立方氧化锆在蓝区 有3个极弱的吸收谷,分别在486,475,452nm处。
• 黄水晶颜色与Fe2+占位有关,与紫晶一样分布 不均匀,可出现色带、色块、絮状分布,透明 度高。弱多色性。正交偏光下四明四暗,加上 锥光后有牛眼状干涉图。密度2.66g/cm3远小于 合成立方氧化锆。
• 473n6m3,04n8m4n~m5,58805nnmm间,6有08部nm分是吸Pr收的带特;征紫吸区 收峰全,吸所收以。尽密管度是为多2元.6素7~共2同.9致0g色/cm但3,也远是小 以Pr为于主合的成吸立收方。氧化锆。
粉红色碧玺与粉红色立方氧化锆

粉红色立方氧化锆内含物含定向排列的白色弯
黑色立方氧化锆

第五章冷坩埚法及其合成宝石的鉴定

第五章冷坩埚法及其合成宝石的鉴定

第五章冷坩埚法及其合成宝石的鉴定

要点:

1.冷坩埚法基本原理、合成装置与条件、过程及特点

2.合成品种

3.冷坩埚法合成宝石的鉴定

冷坩埚法是生产合成立方氧化锆晶体的方法。该方法是俄罗斯科学院列别捷夫固体物理研究所的科学家们研制出来的,并于1976年申请了专利。由于合成立方氧化锆晶体良好的物理性质,无色的合成立方氧化锆迅速而成功的取代了其它的钻石仿制品,成为了天然钻石良好的代用品。合成立方氧化锆易于掺杂着色,可获得各种颜色鲜艳的晶体,因此受到了宝石商和消费者的欢迎。

图5-1 冷坩埚法的冷却管和加热装置

图5-2 冷却水铜管及底座构成的“杯”

一、冷坩埚法生长晶体的原理

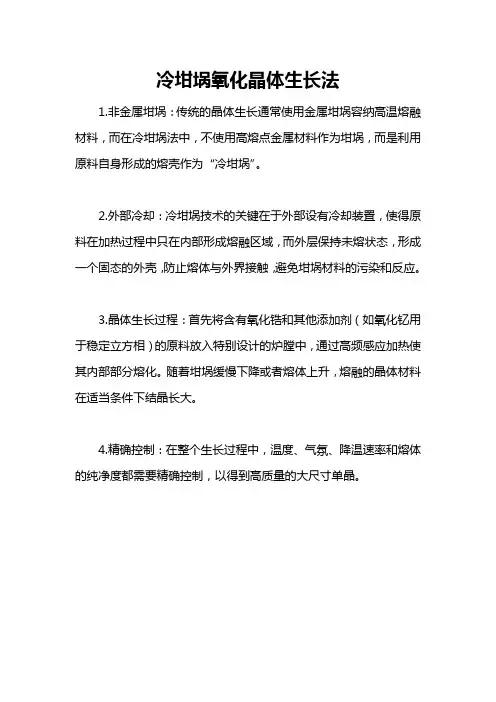

冷坩埚法是一种从熔体中生长法晶体的技术,仅用于生长合成立方氧化锆晶体。其特点是晶体生长不是在高熔点金属材料的坩埚中进行的,而是直接用原料本身作坩埚,使其内部熔化,外部则装有冷却装置,从而使表层未熔化,形成一层未熔壳,起到坩埚的作用。内部已熔化的晶体材料,依靠坩埚下降脱离加热区,熔体温度逐渐下降并结晶长大。

合成立方氧化锆的熔点最高为2750℃。几乎没有什么材料可以承受如此高的温度而作为氧化锆的坩埚。该方法将紫铜管排列成圆杯状“坩埚”(图5-1),外层的石英管套装高频线圈,紫铜管用于通冷却水,杯状“坩埚”(图5-2)内堆放氧化锆粉末原料。高频线圈处于固定位置,而冷坩埚连同水冷底座均可以下降。冷坩埚法生长晶体的装置见图5–3。

冷坩埚技术用高频电磁场进行加热,而这种加热方法只对导电体起作用。冷坩埚法的晶体生长装置采用“引燃”技术,解决一般非金属材料如金属氧化物MgO、CaO等电阻率大,不导电,所以很难用高频电磁场加热熔融的问题。某些常温下不导电的金属氧化物,在高温下却有良好的导电性能,可以用高频电磁场进行加热。氧化锆在常温下不导电,但在1200℃以上时便有良好的导电性能。为了使冷坩埚内的氧化锆粉末熔融,首先要让它产生一个大

冷坩埚熔壳法生产立方氧化锆宝石

冷坩埚熔壳法生产立方氧化锆宝石

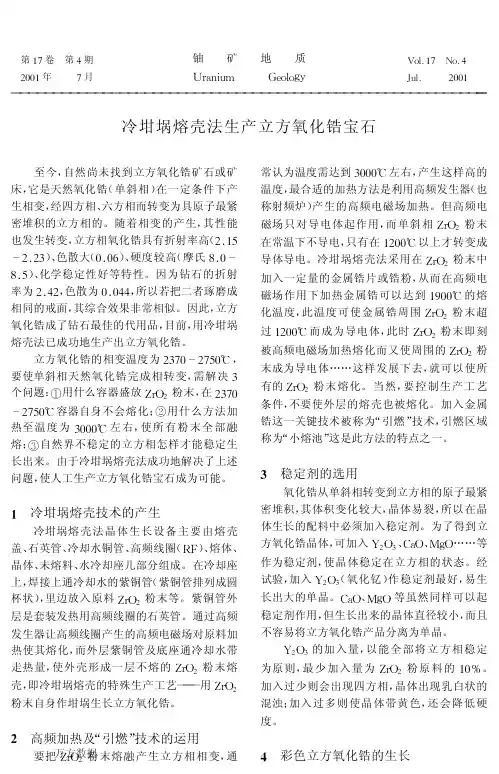

 第17卷 第4期铀 矿 地 质Vol.17 No.4 2001年 7月Uranium G eology J ul. 2001

冷坩埚熔壳法生产立方氧化锆宝石

至今,自然尚未找到立方氧化锆矿石或矿床,它是天然氧化锆(单斜相)在一定条件下产生相变,经四方相、六方相而转变为具原子最紧密堆积的立方相的。随着相变的产生,其性能也发生转变,立方相氧化锆具有折射率高(2115 -2123)、色散大(0106)、硬度较高(摩氏810-815)、化学稳定性好等特性。因为钻石的折射率为2142,色散为01044,所以若把二者琢磨成相同的戒面,其综合效果非常相似。因此,立方氧化锆成了钻石最佳的代用品,目前,用冷坩埚熔壳法已成功地生产出立方氧化锆。

立方氧化锆的相变温度为2370-2750℃,要使单斜相天然氧化锆完成相转变,需解决3个问题:①用什么容器盛放ZrO2粉末,在2370 -2750℃容器自身不会熔化;②用什么方法加热至温度为3000℃左右,使所有粉末全部融熔;③自然界不稳定的立方相怎样才能稳定生长出来。由于冷坩埚熔壳法成功地解决了上述问题,使人工生产立方氧化锆宝石成为可能。

1 冷坩埚熔壳技术的产生

冷坩埚熔壳法晶体生长设备主要由熔壳盖、石英管、冷却水铜管、高频线圈(RF)、熔体、晶体、未熔料、水冷却座几部分组成。在冷却座上,焊接上通冷却水的紫铜管(紫铜管排列成圆杯状),里边放入原料ZrO2粉末等。紫铜管外层是套装发热用高频线圈的石英管。通过高频发生器让高频线圈产生的高频电磁场对原料加热使其熔化,而外层紫铜管及底座通冷却水带走热量,使外壳形成一层不熔的ZrO2粉末熔壳,即冷坩埚熔壳的特殊生产工艺———用ZrO2粉末自身作坩埚生长立方氧化锆。

人工宝石:合成立方氧化锆(CZ).

人工宝石:合成立方氧化锆(CZ).

人工宝石:合成立方氧化锆(CZ)

冷坩埚法 2500-2750℃下融熔

高频电流加热

Zro2

等轴晶系

可有各种颜色

HM 8-9

亚金刚光泽

R.I 2.15

D 5.80±g/cm3

色散:强 0.060

洁净:可有气泡,面包渣

荧光:无色CZ:SW弱至中橙黄

LW中至强绿黄或橙黄

GAC考试样品可有黑色CZ

将无色CZ晶体放在真空中加热到2000℃,进行还原处理,即得到黑色CZ 关键鉴定:密度5.80g/cm3±

8宝石改善与人工合成_助熔剂法详解

8宝石改善与人工合成_助熔剂法详解

助熔剂法生长宝石的基本原理
助熔剂法 : 将组成宝石的原料在高温下溶解于低熔点的
助熔剂中,使之形成饱和熔融液,然后通过缓慢降温或在 恒定温度下蒸发熔剂等方法,使熔融液处于过饱和状态, 从而使宝石晶体析出生长的方法。
此法在一定程度上模拟了自然界的岩浆分异结 晶成矿过程。 “ Kashan” 合 成 红 宝 石 、 合 成 蓝 宝 石 、 “ Chatham” 合成祖母绿、YAG、GGG、合成金绿宝 石、合成尖晶石等。
生长速度约0.33mm/月。12个月内可长出2cm的晶体。
工艺要点: a. 严格控制原料的 熔化温度和降温速 度,以便祖母绿单 晶稳定生长,并抑 制金绿宝石和硅铍 石晶核的大量形成。 b. 在祖母绿晶体生长过程中必须按时供应生长所 需的原料,使原料始终均匀地分布在熔体中。 c. 坩埚顶部和底部要保持较高的温度,中部温度 较低,存在一定的温差防止其它晶核的大量出现。
紫外荧光:无至中等橙色(长波),无至红橙色(短波); 粉红色、蓝色:无; 黄绿色:强黄色,可具磷光; 绿色:强,红色(长波),弱红色(短波)。 吸收光谱:浅粉色及浅蓝色:600nm~700nm多条吸收线。
放大检查:洁净,偶见气泡。 特殊光学效应:变色效应。
人造钆镓榴石(GGG)的鉴定
化学成分:Gd3Ga5O12。 结晶状态:晶质体。 晶 系:等轴晶系。 常见颜色:通常无色至浅褐或黄色。 光 泽:玻璃光泽至亚金刚光泽。 解 理:无。 摩氏硬度:6~7。 密 度:7.05(+0.04,-0.10)g/cm3。 光性特征:均质体。 多 色 性、双折射率:无。 折 射 率:1.970(+0.060)。 紫外荧光:短波:中至强,粉橙色。 吸收光谱:不特征。 放大检查:可有气泡,三角形板状金属包体,气液包体。 特殊光学效应:色散强(0.045)。

冷坩埚熔壳法合成宝石技术(三)

冷坩埚熔壳法合成宝石技术(三)

中国宝玉石

175期页

2022年12月

Dec. 2022

CHINA GEMS & JADES

冷坩埚熔壳法合成宝石技术(三)

沈才卿/核工业北京地质研究院陆太进/国家珠宝玉石首饰检验集团有限公司

沈 湄/台湾宝石学协会理事长刘结文/原中恒誉资产评估公司

编者按:

此文记录了中国老一辈宝石科技工作者们鲜为人知的付出与努力,基于沈才卿老师等多年专业研究的积淀,

阐明了冷坩埚熔壳法合成技术的基本原理与技术,与时俱进地修正了由作者本人编写的1994年《人造宝石学》

和2021年《宝石人工合成技术》(第三版)中的熔壳法原理图,介绍了中国人工宝石发展现状。应作者要求,

文章未经改动,内容保持了作者的观点原貌。文章将在本刊分三期发表,敬请关注。

沈才卿简介:男,1942年出生,核工业北京地质研究院高级工程师。获部级科技进步奖二等奖1次,三

等奖2次,北京市 “科学技术(科技专著)进步奖”三等奖1次。曾任“中国珠宝玉石首饰行业协会”常务理事、“中宝协人工宝石专业委员会”常务副主任委员兼秘书长;“亚洲珠宝联合会”常务理事兼副秘书长;2005年

获得中国轻工珠宝首饰中心与亚洲珠宝联合会联合授予的“中国宝玉石专家”荣誉称号。1990年起,先后在中国地质大学(北京)等多所高校及职业学校开设并讲授《人造宝石学》、《宝石的人工合成与鉴定》、《珠宝玉

石的优化处理与鉴定》等课程,出版教材多部,为珠宝教育和普及珠宝知识作出了一定的贡献。作者按语:

国内外科技发展很快,中国和世界的人工合成珠宝玉石的方法也在不断发展。本文想介绍中国在2021年

冷坩埚熔壳法合成立方氧化锆

冷坩埚熔壳法合成立方氧化锆

冷坩埚熔壳法

冷坩埚熔壳法生长晶体不需要专用高温材料制作的坩埚,而是直接用拟生长的晶体材料本身作“坩埚”,通过高频振荡器使其内部熔化,用作导电的“种子”熔体。在其外部设有冷却装置,使表层不熔,形成一层未熔壳,起到坩埚的作用。内部已熔化的晶体材料,依靠坩埚下降法晶体生长原理使其结晶并长大(图2-6)。该法生长晶体是以一种非晶质固相经液相(熔体)转变为另一种接近固相方式进行的。

该法主要用来生产合成立方氧化锆晶体材料。我国从1983年生产合成立方氧化锆以来,在设备上有很大提高。起初每台高频炉每炉只能生产出五公斤,现在可生产出四百公斤合成立方氧化锆,产量大增,成本降低;同时以前生产的晶体较小,只有几十克重,现在可以达到单体1980克以上,而且颜色品种也有了很多增加。

熔壳法合成立方氧化锆晶体,通常要求ZrO

2粉料及Y

2

O

3

稳定剂的纯度为99%

-99.9%。杂质含量应小于0.005%-0.01%(NiO、TiO

2、Fe

2

O

3

等);生产彩色立

方氧化锆,只需要在ZrO

2+Y

2

O

3

的混合料中加入着色剂即可生产出各种颜色的晶

体,特别是蓝色和绿色的晶体可用来仿制蓝宝石和祖母绿。(表2-3)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

五 、立方氧化锆的生长 过程
先在 ZrO2粉末中按摩
38
图 2 冷坩埚熔壳法晶体生 长过程示意图
1. 水冷坩埚 2. 高频线圈 3 .“引燃”造成的小熔区 4. ZrO2 + Y2O3 粉料 5. 熔壳 6. 熔融液 7. 立方氧化锆晶体
尔比例 9 : 1 加 入 稳 定 剂 Y2 O3 ,混合均匀 ,放入紫铜管围 成的“圆杯”内 , 在粉末的上 部放入一定量的金属锆片或 锆粉 ,接通高频发生器电源 , 起燃 1~2 分钟 ,原料开始熔 化 。待 原 料 大 部 分 熔 化 , 达 到要求后 ,改变高频发生器 反馈关系 ,使熔体稳定加热 30~60 分钟 。然后“冷坩埚” 以 5~15mm/ 小时速度下降 , 熔体底部产生过饱和浓度而 开始结晶 , 随着“冷坩埚”的 不断下降 ,熔体将全部结晶 成晶 体 。生 长 完 毕 后 , 慢 慢 降温退火一段时间 ,然后停 止加 热 。冷 却 到 室 温 后 , 即 可取出产品 ,用小锤轻轻拍 打 ,一颗颗晶莹漂亮的立方 氧化锆晶体便呈现在您的面 前 。生长过程示意图见图 2 。 立方氧化锆晶体见彩页 。 上述操作从粉料熔化到 完全熔融 ,时间较快 ,而晶体 生长的时间则较长 ,生长一
名称占领了市场 ,深受广大 消费者的欢迎 。需求的矛盾 刺激了生长厂家的建立 , 80 年代末 ,我国有将近 90 台炉 子生产立方氧化锆 ,年产量 超过 100 吨 。由于此法耗电 量大 ,电费的增加及市场的 饱和 ,到 1992 年 ,剩下 40 多 家生 产 厂 , 拥 有 约 50 台 设 备 ,年生产量在 70 吨左右 。 目前 ,我国仅剩三家生产 ,但 由于一家与台商合资的生产 厂引进了单炉生产 120 公斤 的设备 4 套 ,一个厂年产量 就超过 100 吨 ,故我国仍然 是立方氧化锆的生产大国 。 立 方 氧 化 锆 的 合 成 成 功 ,大大地丰富了珠宝首饰 市场 ,满足了人们对美追求 的需要 。但我国目前尚不能 生产市场需求的鸽血红 、蓝 宝石蓝和翠绿色 立 方 氧 化 锆 ,我们呼吁生产厂家与科 研院所专家联合攻关 ,早日 取得突破 。
(据珠宝界)
39
炉立方氧化锆的总时间大约 为 20 小时 。每一炉的产量 最高可达 120 公斤 。没有熔 化的原料及壳体料仍可在下 次使用 。彩锆生长时往原料 中加入相应的致色剂即可 。 冷坩埚熔壳法生长立方 氧化锆的技术是在 1969 年 由法国科学家罗林 ( Roulin) 等人发明的 ,但仅作了探索 性研究 。1972 年 , 前苏联科 学院列别捷夫固体物理研究 所的阿列克索诺夫等人改进 了法国人的装置 ,生长出了 大的晶体 。并申请了专利 。 1976 年后 ,原苏联把无色的 立方氧化锆晶体作为钻石的 代用品推向市场 ,引起了世 界钻石界的恐慌 ,被称为“苏 联钻”。随后 ,其他国家也相 继生产了这种宝石 ,并在国 际上流行 。 我国从 1982 年开始立 方氧化锆合成的研究 , 1983 年投产 , 并迅速以“水钻”的
性能也由低级向高级转变 , 管紧接着排列成圆杯状 ,里
立方相氧化锆具有折射率高 边放原料 ZrO2 粉末等 ,紫铜 (2. 15 ~ 2. 23) 、色 散 大 ( 0. 管外层有石英管 , 以套装发
06) 、硬度较高 (摩氏 8. 0~8. 热用的高频线圈 , 通过高频
5) 、化 学 稳 定 性 好 等 特 性 。 发生器让高频线圈产生的高
二 、高频加热及“引燃” 技术的运用 要把 ZrO2粉末熔融产生 立方相相变 ,通常认为需要 3000 ℃左 右 , 产 生 这 样 高 的 温度 ,最合适的加热方法是 利用高频发生器 (也称射频 炉) 产生的高频电磁场加热 。 但高频电磁场只对导电体起 作用 ,而单斜相 ZrO2 粉末在
37
锆 ,解决了高温下找不到合 适的 盛 放 ZrO2 粉 末 及 溶 液 的难题 。这被称为“冷坩埚 熔壳 法 生 长 立 方 氧 化 锆 ”技 术 。参见图 1 。
图 1 冷坩埚熔壳法晶体生 长设备示意图
1. 熔壳盖 2. 石英管 3. 水冷用铜管 4. 高频线圈 ( RF) 5. 熔体 6. 晶体 7. 未熔料 8. 水冷座
合成优化
珠宝科技/ 98. 1
冷坩埚熔壳法生长立方氧化锆宝石
沈才卿
97 年 10 月 5 日 ,中央电 成功 地 生 产 出 了 立 方 氧 化
视台二频道“科技博览”栏目 锆 。
播出了“人造《钻石》”节目 ,
立方氧化锆的相变温度
这是最近摄制完成的科教片 是 23702750 ℃, 要把 单 斜 相
常温下不导电, 只有在 1200 ℃以上才转变成导体导 电 。怎样才能使 ZrO2粉末导 电呢 ? 就要设法在 ZrO2粉末 中出现一个点的 温 度 超 过 1200 ℃。人们在 ZrO2粉末中 加入一定量的金属锆片或锆 粉 ,从而在高频电磁场作用 下可以加热金属锆达到 1900 ℃熔 化 温 度 , 此 温 度 可 使金属锆周围的 ZrO2粉末超 过 1200 ℃而成导电体 , 这些 ZrO2粉末即刻被高频电磁场 加热熔化而又使周围的 ZrO2 粉末成导电体 , ……这样发 展下去 , 就可以使所有的 ZrO2 粉 末 被 熔 化 。当 然 , 要 控制生产工艺条件 ,不要将 外层的熔壳也熔化掉 。加入 金属锆这样的巧妙技术被称 为“引燃”技术 , 引燃区域称 为“小熔池”这是此方法的特 点之一 。 三 、稳定剂的选用 氧化锆从单斜相转变到 立方相的原子最紧密堆积 , 其中体积变化较大 ,晶体易 裂 ,所以在晶体生长的配料 中必须加入稳定剂 。为了得 到立方氧化锆晶体 ,经常可 考虑 加 入 Y2 O3 、CaO 、MgO ……等作为稳定剂 , 使晶体 稳定在立方相的状态 ,经试 验 ,加 入 Y2 O3 作 稳 定 剂 最 好 , 易 生 长 出 大 的 单 晶。 CaO 、MgO 等 虽 然 同 样 可 以 起稳定剂作用 ,但生长出来 的晶体直径较小 ,而且不容 易将立方氧化锆产品分离为 单晶 。
今没有找到矿石或矿床 , 它 妙地逐一解决了 。
是天然氧化锆 (单斜相) 在一 一 、冷坩埚熔壳技术的
定条件下产生相变 , 经四方 产生
相 、六方相而转变到具原子 人们在一个由通冷却水
最紧密堆积的高级结构立方 且可以升降的底座上 , 焊接
相的 。随 着 相 变 的 产 生 , 其 上通水冷却的紫铜管 , 紫铜
◆保养戒指小常识 你是否经常为不知如何
保养及清洁心爱的珠宝饰品 而心烦呢 ? 一般珠宝店都用 超音波 震 荡 来 清 洗 珠 宝 , 但 有些宝石又不能用超音波清 洗 。其实最方便也是最安全 的方法是自己在家保养心爱 的珠宝 , 只 要 用 中 性 肥 皂 将 汗渍等 洗 净 , 再 以 清 水 冲 掉 即可 。既不必担心超音波震 坏自己 的 珠 宝 , 更 不 用 费 时 的送到珠宝店去保养了 。
分钟 , 不可能详细介绍立方 方法可以加热到使所有粉末
氧化锆的生产技术 。为了让 都融熔 , 其温度为 3000 ℃左
大家进一步了解此技术 ,进 右 ?! 三是自然界不稳定的
行珠宝知识科普宣传 , 现介 立方相怎样才能稳Hale Waihona Puke Baidu生长出
绍如下 :
来 ?! 为解决这些问题 ,人们
立方氧化锆在自然界至 经过了不懈的努力 , 终于巧
由于钻石的折射率为 2. 42 , 频电磁场对原料加热使其熔
色散为 0. 044 ,所以 ,若把二 化 ,而外层紫铜管及底座通
者琢磨成相同的戒面 ,其综 冷水带走热量 ,使外壳形成
合效果非常相似 ,因此 ,立方 氧化锆成了钻石最佳的代用 品 ,人们采用冷坩埚熔壳法
一层不熔的 ZrO2 粉末熔壳 , 即用 ZrO2粉末自身作坩埚的 特殊生产工艺生长立方氧化
表 立方氧化锆晶体中掺质与 相对应的晶体颜色
掺质占总重 掺质成份 量百分比 晶体颜色
( %)
Ce2O3
0. 15
红色
Pr2O3
0. 1
黄色
Nd2O3
2. 0
紫色
Ho 2O 3
0. 13 淡黄色
Er2O3
0. 1 粉红色
V 2O 5
0. 1 黄绿色
Cr2O3
0. 3 橄榄绿色
Co 2O 3
0. 3 深紫色
CuO
0. 15 淡绿色
Nd2O3 + Ce2O3 0. 09 + 0. 15 玟瑰红色
Nd2O3 + CuO 1. 1 + 1. 1 淡蓝色
Co2O3 + CuO 0. 15 + 1. 0 紫蓝色
Co2O3 + V2O5 0. 08 + 0. 08 棕 色
(据付林堂 、刘卫国 1986 年)
Y2 O3 的加入量 ,以能全 部将立方相稳定为原则 ,最 少 加 入 量 为 ZrO2 原 料 的 10 %。加入过少则会出现四 方相 ,晶体出现乳白状的混 浊 ;加入过多则使晶体带黄 色 ,还会降低硬度 。 四 、彩色立方氧化锆的 生长 目前市场上出现了各种 各样颜色的立方氧化锆 ,在 行内统称为彩锆 。彩锆的生 产只要在原有的原料中加入 各种不同的致色剂 ,如表所 示 。但黑色立方氧化锆的生 产不是加入致色剂 ,而是用 白锆在真空条件 下 加 热 到 2000 ℃进 行 还 原 处 理 获 得 的。
《人 造 宝 石》中 节 选 的 一 部 天然氧化锆加热到这个相变
分 ,主要阐述当前仿钻石最 温度 ,人们碰到三个难题 :一
佳材料立方氧化锆的生长及 是用什么坩埚容器盛放 ZrO2 其宝石特性的 。但由于“科 粉未而在 2370 ℃~2750 ℃自
技博 览”栏 目 只 允 许 播 出 5 身不 被 熔 化 ?! 二 是 用 什 么
相关文档
最新文档
