实验三：配置RIP、OSPF路由协议(单区域)
实验3 RIP路由协议的配置与应用
RIP路由协议的配置与应用一、实验目的1、理解三层交换机的工作原理；2、理解RIP路由协议的工作原理；3、掌握虚拟局域网VLAN的设置；4、掌握RIP路由协议的配置方法。
二、实验内容1、根据网络拓扑图，组建网络；2、配置VLAN、设备互联地址、模拟终端IP地址；2、配置RIP路由协议，计算动态路由表；2、测试网络互联互通。
三、实验环境1、Windows XP计算机3台；2、三层交换机1台；2、路由器2台；3、连接电缆若干。
四、实验步骤1、根据网络拓扑图，组建网络。
如图所示，其中路由器Router1和Router3之间使用V.35 DTE/DCE线缆进行连接，三层交换机Switch中端口Ethernet1/0/1～Ethernet1/0/2属于VLAN 20，而端口Ethernet 1/0/24属于VLAN 10。
2．三层交换机Switch的配置#进入系统视图<Switch >system-view#创建VLAN 10，并配置接口IP地址[Switch]vlan 10[Switch-vlan10] interface vlan-interface 10[Switch -Vlan-interface10]ip address 192.168.101.2 255.255.255.252 #将端口Ethernet 1/0/24加入到VLAN 10中[Switch –Vlan-interface10]vlan 10[Switch-vlan10] port Ethernet 1/0/24#创建VLAN 20，并配置接口IP地址[Switch-vlan10]vlan 20[Switch-vlan20] interface vlan-interface 20[Switch -Vlan-interface20]ip address 192.168.102.1 255.255.255.0 #将端口Ethernet 1/0/1～Ethernet 1/0/2加入到VLAN 20中[Switch -Vlan-interface20]vlan 20[Switch-vlan20] port Ethernet 1/0/1 to Ethernet 1/0/2#创建RIP进程并进入RIP视图[Switch]rip#配置全局RIP版本为version 2[Switch-rip-1]version 2[Switch-rip-1]undo summary#指定与交换机相连的网段加入RIP协议计算[Switch-rip-1]network 192.168.101.0[Switch-rip-1]network 192.168.102.03．路由器Router1的配置#进入系统视图<Router1>system-view#配置端口Ethernet 0/1的IP地址[Router1]interface ethernet 0/1[Router1-Ethernet0/1]ip address 192.168.101.1 255.255.255.252#配置端口Serial 1/0的IP地址[Router1-Ethernet0/1]interface serial 1/0[Router1-Serial1/0]ip address 202.1.1.1 255.255.255.252#创建RIP进程[Router1-Serial1/0]rip#配置全局RIP版本为version 2[Router1-rip-1]version 2#指定与路由器相连的网段加入RIP协议计算[Router1-rip-1]network 192.168.101.0[Router1-rip-1]network 202.1.1.04．路由器Router2的配置#进入系统视图<Router2>system-view#配置虚拟端口Loopback 0的IP地址[Router2]interface loopback 0[Router2-Loopback0]ip address 192.168.103.1 255.255.255.255#配置端口Serial 1/0的IP地址[Router2]interface serial 1/0[Router2-Serial1/0]ip address 202.1.1.2 255.255.255.252#创建RIP进程[Router2-Serial1/0]rip#配置全局RIP版本为version 2[Router1-rip-1]version 2#指定与路由器相连的网段加入RIP协议计算[Router2-rip-1]network 192.168.103.0[Router2-rip-1]network 202.1.1.05．实验结果验证1) 查看三层交换机Switch的路由表[Switch]display ip routing-tableRouting Tables: PublicDestinations : 8 Routes : 8Destination/Mask Proto Pre Cost NextHop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0192.168.101.0/24 Direct 0 0 192.168.101.2 Vlan10192.168.101.2/32 Direct 0 0 127.0.0.1 InLoop0192.168.102.0/24 Direct 0 0 192.168.102.1 Vlan20192.168.102.1/32 Direct 0 0 127.0.0.1 InLoop0192.168.103.0/24 RIP 100 2 192.168.101.1 Vlan10202.1.1.0/30 RIP 100 1 192.168.101.1 Vlan10从上面的信息中可以看出，交换机Switch的路由表中有两条协议类型为RIP的路由项，目的网络地址分别为192.168.103.0/24和202.1.1.0/24，下一跳IP地址都为192.168.101.1，出地址均为Vlan10，另外RIP协议的路由优先级为100。
计算机网络原理实验报告静态路由,RIP和OSPF路由协议
计算机网络原理实验报告静态路由,RIP和OSPF路由协议《计算机网络原理论文》学院名称计算机与电子信息学院专业班级计算机科学与技术2010级（2）班姓名学号蓝广森10073004412012年11月静态路由,RIP和OSPF路由协议摘要随着计算机网络规模的不断扩大，大型互联网络的迅猛发展，路由技术在网络技术中已逐渐成为关键部分，路由器也随之成为最重要的网络设备。
用户的需求推动着路由技术的发展和路由器的普及，人们已经不满足于仅在本地网络上共享信息，而希望最大限度地利用全球各个地区、各种类型的网络资源。
路由协议可分为两类：在一个AS （Autonomous System）内的路由协议称为内部网关协议，AS之间的路由协议称为外部网关协议。
这里网关是路由器的旧称。
现在正在使用的内部网关路由协议有以下几种：RIP-1，RIP-2，IGRP，EIGRP，IS-IS和OSPF。
其中前4种路由协议采用的是距离向量算法，IS-IS 和OSPF采用的是链路状态算法。
对于小型网络，采用基于距离向量算法的路由协议易于配臵和管理，且应用较为广泛，但在面对大型网络时，不但其固有的环路问题变得更难解决，所占用的带宽也迅速增长，以至于网络无法承受。
这使得OSPF正在成为应用广泛的一种路由协议。
现在，不论是传统的路由器设计，还是即将成为标准的MPLS （多协议标记交换），均将OSPF视为很好的路由协议。
关键词路由协议静态路由动态路由 RIP OSPF 网络工程正文一、各个路由协议的概况静态路由是指由网络管理员手工配臵的路由信息。
当网络的拓扑结构或链路的状态发生变化时，网络管理员需要手工去修改路由表中相关的静态路由信息。
静态路由信息在缺省情况下是私有的，不会传递给其他的路由器。
当然，网管员也可以通过对路由器进行设臵使之成为共享的。
静态路由一般适用于比较简单的网络环境，在这样的环境中，网络管理员易于清楚地了解网络的拓扑结构，便于设臵正确的路由信息。
北京邮电大学网络实践实验报告-RIP和OSPF路由协议的配置及协议流程
计算机网络技术实践实验报告实验名称：和路由协议的配置及协议流程姓名：学号：实验日期：年月日实验报告日期：年月日报告退发：（订正、重做）一、环境（详细说明运行的操作系统，网络平台，网络拓扑图）●操作系统：●网络平台：仿真平台●网络拓扑：二、实验目的三、实验内容及步骤（包括主要配置流程，重要部分需要截图）:1.设计网拓扑2.配置地址以配置的的地址为例：配置完后，输入命令打开端口。
类似的配置完一共个端口的地址。
3.配置路由协议：以配置的路由协议为例：4.配置的默认路由，以为例：5.配置完成后，测试从到网络中各个节点的连通情况：a)到：b)到：c)到：d)到：e)到：f)到：6.打开调试模式：以为例：不久之后接收到发来的路由信息：同时，也在向周围路由器发送路由信息：从上图中我们路由器从端口发送路由信息告诉，到网络需要两跳，到网络需要一跳，到网络需要两跳。
通过计算从各个端口接收到的路由信息，需要到各个网络的最优路径之后，也会向外发出路由信息。
如上图所示，把路由信息从端口发出。
他告诉这个端口另一端所连的设备，到网络需要一跳，到网络需要两跳，到网路需要一跳。
收到这个路由信息的设备也会根据这个路由信息来计算自己到各个网络的最优路径。
通过获得的路由信息不难看出协议的工作过程：每个路由器都维护这一张路由表，这张路由表中写明了网络号、到该网络的最短路径（实验中的路径长短由跳数来衡量）以及转发的出口。
路由器会周期性得向周围路由器发送自己的路由表，同时也会接受周围路由器发来的路由表，以此来刷新自己的路由器，适应网络拓扑变化。
路由器在收到路由信息之后会根据某些路由算法、收到的路由信息和原先自己的路由表来计算到达各个网络最优的转发路径（即下一跳的出口），这便是距离矢量路由算法的工作过程。
7.在控制台中关闭路由器后（以此来改变网络拓扑），开始收到不可达的路由刷新报文：一段时间后，的路由表被刷新：重新打开一段时间后，路由表被刷新：解释：在路由器下线之后，邻居路由器将会长时间收不到，方向过来的路由信息，一段时间后，路由表会被重新计算。
北邮大三计算机网络实践实验三报告RIP和OSPF路由协议的配置及协议流程
计算机网络技术实践实验报告实验名称:RIP 和OSPF 路由协议的配置及协议流程 姓 名： 实 验 日 期：2013年4月25日 学 号：实验报告日期：2013年5月1日 报 告 退 发： ( 订正 、 重做 )一.环境（详细说明运行的操作系统，网络平台，网络拓扑图）操作系统：Windows7网络平台：软件Dynamips 环境下的虚拟网络 网络拓扑图：网络10.0.0.0网络20.0.0.0网络30.0.0.0网络3.0.0.0网络1.0.0.0网络2.0.0.0二.实验目的1、在上一次实验的基础上实现RIP和OSPF路由协议2、自己设计网络物理拓扑和逻辑网段，并在其上实现RIP和OSPF协议3、通过debug信息详细描述RIP和OSPF协议的工作过程。
4、RIP协议中观察没有配置水平分割和配置水平分割后协议的工作流程；5、OSPF中需要思考为什么配置完成后看不到路由信息的交互？如何解决？三.实验内容及步骤（包括主要配置流程，重要部分需要截图）1、设计网络物理拓扑和逻辑网段，如上图2、修改拓扑文件autostart = false[localhost]port = 7200udp = 10000workingdir = ..\tmp\[[router R1]]image = ..\ios\unzip-c7200-is-mz.122-37.binmodel = 7200console = 3001npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Tf0/0 = PC1 f0/0s1/1 = R2 s1/0[[router R2]]image = ..\ios\unzip-c7200-is-mz.122-37.binmodel = 7200console = 3002npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Ts1/2 = R3 s1/1s1/3 = R4 s1/1[[router R3]]image = ..\ios\unzip-c7200-is-mz.122-37.bin model = 7200console = 3003npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Tf0/0 = PC2 f0/0[[router R4]]image = ..\ios\unzip-c7200-is-mz.122-37.bin model = 7200console = 3004npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Tf0/0 = PC3 f0/0[[router PC1]]model = 2621ram = 20image = ..\ios\unzip-c2600-i-mz.121-3.T.binmmap = Falseconfreg = 0x2102console = 3005[[router PC2]]model = 2621ram = 20image = ..\ios\unzip-c2600-i-mz.121-3.T.binmmap = Falseconfreg = 0x2102console = 3006[[router PC3]]model = 2621ram = 20image = ..\ios\unzip-c2600-i-mz.121-3.T.binmmap = Falseconfreg = 0x2102console = 30073、启动Dynamips,打开控制台并打开路由器和PC端口4、使用telnet 127.0.0.1登陆到各端口进行配置R1各端口的IP地址：R2各端口的IP地址：R3各端口IP地址：R4各端口IP地址：PC1各端口IP地址及默认静态路由：PC2各端口IP地址及默认静态路由：PC3各端口IP地址及默认静态路由：5、配置RIP协议R1：R2：R3：路由器R1的Show ip route信息：Debug信息：RIP协议为了避免在起始路由器和目的路由器之间的路径中出现回路，每条路经中跳数的最大值设定为15，当跳数的值达到16时，路径将被认定为无限远，同时目的路由器也将被认定为无法达到。
RIP和OSPF路由协议配置

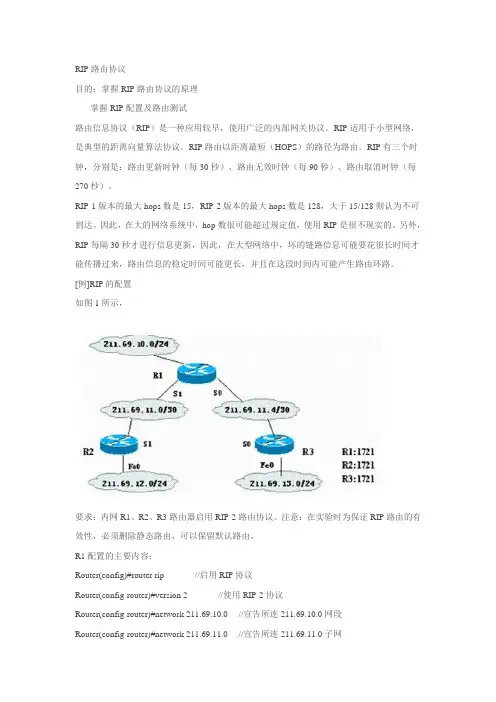

RIP路由协议目的：掌握RIP路由协议的原理掌握RIP配置及路由测试路由信息协议（RIP）是一种应用较早，使用广泛的内部网关协议。
RIP适用于小型网络，是典型的距离向量算法协议。
RIP路由以距离最短（HOPS）的路径为路由。
RIP有三个时钟，分别是：路由更新时钟（每30秒）、路由无效时钟（每90秒）、路由取消时钟（每270秒）。
RIP-1版本的最大hops数是15，RIP-2版本的最大hops数是128，大于15/128则认为不可到达。
因此，在大的网络系统中，hop数很可能超过规定值，使用RIP是很不现实的。
另外，RIP每隔30秒才进行信息更新，因此，在大型网络中，坏的链路信息可能要花很长时间才能传播过来，路由信息的稳定时间可能更长，并且在这段时间内可能产生路由环路。
[例]RIP的配置如图1所示，要求：内网R1、R2、R3路由器启用RIP-2路由协议。
注意：在实验时为保证RIP路由的有效性，必须删除静态路由，可以保留默认路由。
R1配置的主要内容：Router(config)#router rip //启用RIP协议Router(config-router)#version 2 //使用RIP-2协议Router(config-router)#network 211.69.10.0 //宣告所连211.69.10.0网段Router(config-router)#network 211.69.11.0 //宣告所连211.69.11.0子网Router(config-router)#network 211.69.11.4 //宣告所连211.69.11.4子网其它路由器的主要配置步骤对于R2，将所连211.69.12.0、211.69.11.0网段宣告出来即可；对于R3，将所连211.69.13.0、211.69.11.4网段宣告出来即可。
RIP配置完成后，可使用“show ip route”显示IP路由选择表。
北邮计算机网络技术实践--实验三
计算机网络技术实践实验报告实验名称 RIP和OSPF路由协议的配置及协议流程姓名__ 17____ 实验日期： 2014年4月11日学号___ _____实验报告日期： 2014年4月12日报告退发： ( 订正、重做 )一.环境（详细说明运行的操作系统，网络平台，网络拓扑图）（1）操作系统：Windows7（2）网络平台：Dynamips环境下的虚拟网络（3）网络拓扑图：6个路由器，3个PC机，11个网段。
(PS:我的学号是511，所以第三个IP为1)二.实验目的✧在上一次实验的基础上实现RIP和OSPF路由协议✧自己设计网络物理拓扑和逻辑网段，并在其上实现RIP和OSPF协议；✧通过debug信息来分析RIP协议的工作过程，并观察配置水平分割和没有配置水平分割两种情况下RIP协议工作过程的变化。
三.实验内容及步骤（包括主要配置流程，重要部分需要截图）（1）改写的.net文件（2）实现RIP和OSPF协议前配置1.运行各个路由器和主机2.完成各个路由器和主机端口配置R1端口：PC1端口：测试连通性：（3）实现RIP协议未配置RIP协议的情况：R1端口配置RIP：测试RIP后路由之间的联通：测试RIP后主机之间的联通：配置RIP协议的情况：Debug信息：R1路由：R2路由：同一自治系统中的路由器每过一段时间会与相邻的路由器交换子讯息，以动态的建立路由表。
RIP 允许最大的跳数为15 多于15跳不可达。
RIP协议根据距离矢量路由算法来完成。
每个路由器都有一个路由表，通过相互传递路由表来更新最新的与其他路由之间的信息。
从上图中R1路由是接收R2传来的信息来更新路由表，而R2是从R5接收信息来更新路由表。
关闭R2水平分割：通过对比关闭之前和之后的R2的debug信息，我们可以发现，在关闭之前，路由器会标记已经收到的信息，不会重复的接收和发出，而关闭之后路由器就在两个路由之间不停的循环发送和接收，照成了不必要操作。
OSPF路由协议-OSPF单区域配置
验证OSPF的配置
显示所有OSPF的邻居
Router#show ip OSPF neighbors
显示OSPF的数据库
Router#show ip OSPF database
显示路由表中OSPF项目
Router#show ip route OSPF
显示整个路由表
Router#show ip rote| [A.B.C.D]
• 参数：
• network-address ：必须是一个自然网段的地址。只有处于此
网络中的接口，才能进行OSPF报文的接收和发送。
• wildcard-mask:反掩码。用来指定使能OSPF的网段。 • area-id :区域号使用十进制数。取值范围：0-4294967295。 • A.B.C.D:区域号使用IP地址的格式。
2
启用OSPF
OSPF概述 OSPF报文 OOSSPPFF单单区区域域配配置置
• 启用OSPF：
-Router OSPF 全局配置模式 -提示符将变为 R1(config-router)#
Router(config)#Router OSPF process-ID Router(config-router)#
R1(config)#router OSPF 1 R1(config-router)#router-id 1.1.1.1 R1(config-router)# network 172.16.3.0 0.0.0.3 area 0 R1(config-router)# network 172.16.1.0 0.0.0.255 area 0 R1(config-router)# network 192.168.10.4 0.0.0.3 area 0
RIP协议和OSPF协议的要点
竭诚为您提供优质文档/双击可除RIP协议和OSPF协议的要点篇一：Rip和ospF路由协议的配置及协议流程计算机网络技术实践实验报告实验名称Rip和ospF路由协议的配置及协议流程姓名实验日期：20xx/04/20学号实验报告日期：20xx/04/24一.环境（详细说明运行的操作系统，网络平台，网络拓扑图）操作系统：windows7，32位网络平台：控制面板-程序-程序和功能，打开或关闭windows功能，然后telnet服务器和telnet客户端打开（因为win7默认关闭）。
控制面板-系统与安全-管理工具-服务，开启telnet服务；网络拓扑图：二.实验目的1、复习和进一步掌握实验一二的内容。
2、自己会设计较复杂的网络物理拓扑和逻辑网段。
3、掌握路由器上Rip协议的配置方法，能够在模拟环境中进行路由器上Rip协议的配置，并能通过debug信息来分析Rip协议的工作过程，并观察配置水平分割和没有配置水平分割两种情况下Rip协议工作过程的变化。
4、掌握路由器上ospF协议的配置方法，能够在模拟环境中上进行路由器上ospF协议的配置，并能够通过debug 信息分析ospF协议的工作工程。
三.实验内容及步骤（包括主要配置流程，重要部分需要截图）主要配置流程：1.实现rip路由协议：首先启动每台设备分配cpu，然后按照设计的拓扑图给每台设备的相应端口分配ip，并启动端口，然后给两台pc配置默认路由，最后在每台路由器上配置rip协议：R1配置完后的路由表：R2配置完后的路由表：R3配置完后的路由表：R4配置完后的路由表：2.实现ospF路由协议：在实现了rip协议之后，先给每个路由器去除rip，然后在每台路由器上配置ospF协议：R1配置过程：R1配置结果：篇二：路由协议实验要求实验四路由协议实验内容：1、动态路由协议—Rip协议与ospF协议。
2、静态路由。
实验步骤及要求：一、使用packettracer5.3构建如下网络拓扑结构：二、采用地址块192.1.1.0/24进行子网划分和ip地址分配。
动态路由-----OSPF协议原理与单区域实验配置
动态路由-----OSPF协议原理与单区域实验配置⼀.OSPF协议的介绍1.OSPF的概述OSPF(Open Shortest Path First)是⼀个内部⽹关协议(Interior Gateway Protocol,简称IGP)。
与RIP相对，OSPF是链路状态路协议，⽽RIP是距离向量路由协议。
链路是路由器接⼝的另⼀种说法，因此OSPF也称为接⼝状态路由协议。
OSPF通过路由器之间通告⽹络接⼝的状态来建⽴链路状态数据库，⽣成最短路径树，每个OSPF路由器使⽤这些最短路径构造路由表。
⽹络，OSPFv3⽤在⽹络。
可⽤于⼤型⽹络。
OSPF路由器收集其所在⽹络区域上各路由器的连接状态信息，即链路状态信息（Link-State），⽣成链路状态数据库(Link-State Database)。
路由器掌握了该区域上所有路由器的链路状态信息，也就等于了解了整个⽹络的拓扑状况。
OSPF路由器利⽤“最短路径优先算法(Shortest Path First, SPF)”，独⽴地计算出到达任意⽬的地的路由。
在OSPF协议下的路由器⼯作流程：2.OSPF的区域简介外部AS:⼀般来讲是运⾏另⼀个路由选择协议的区域,⽐如RIP,EIGRP等。
⾻⼲区域:Area 0,所有区域都必须(⼀般情况下)通过⾻⼲区域进⾏区域间的路由。
标准区域:同上,即最普通的区域。
末梢区域:Stub Area,不接收外部AS（AS代表同⼀路由协议下的路由区域）的路由信息。
完全末梢区域:Totally Stub Area,不接收外部AS的路由信息,同时也不接收本AS中其他Area的。
⾮纯末梢区域:NSSA(Not-So-Stub-Area),允许接收外部AS中以类型7的LSA发送的路由信息,并且ABR将类型7的LSA转换成类型5的LSA 在本AS内进⾏发送...3.OSPF的五种路由器DR:指定路由器，⼀个区域中的主路由器，当其他路由发数据给它时，指定路由器负责通知所有路由器。
配置RIP、OSPF路由协议
实验五 配置RIP 、OSPF 路由协议 （设计性）（2学时）一、 实验目的1.掌握RIP 路由协议的设置方法2.掌握单区域和多区域OSPF 开放最短路径协议的设置方法 二、 实验内容下面给出一个配置示例：f0:10.1.1.2/8 f1:192.168.1.1/24f1:150.1.1.1/16 f0:192.168.2.1/24图1 路由配置示例注：f0:10.1.1.2/8表示Router3的快速以太网（f 是fastethernet 的缩写）0端口ip 地址为10.1.1.2，子网掩码为255.0.0.0，8即代表子网掩码的8个1，是一种简写格式。
图中其他部分依此类推。
为了方便实验，我们先利用模拟器来画出它的拓扑结构。
进入网络拓扑结构设计工作界面后，选用左边设备栏中2600系列路由器2621三台。
拓扑结构如图2所示。
图2 拓扑结构图在图2中，画出了三个路由器Router1,Router2,Router3，和两台计算机Pc1,Pc2，他们通过快速以太网相连。
这里：Router1的0端口和pc1的0端口相连，Router1的1端口和Router2的0端口相连，Router2的1端口和Router3的0端口相连，Router3的1端口和pc2的0端口相连。
具体连接方式如下表所示。
“File”菜单下的子菜单“Load NetMap”，找到刚才保存的“实验五.top”文件存放路径，点击“打开”，模拟器载入网络拓扑。
配置Router1:如图3所示设置f0/0端口ip地址为192.168.2.1，子网掩码255.255.255.0设置f0/1端口ip地址为192.168.1.1，子网掩码255.255.255.0图3 Router1的端口配置配置Router2:如图4所示设置f0/0端口ip地址为192.168.1.2，子网掩码255.255.255.0设置f0/1端口ip地址为10.1.1.1，子网掩码255.0.0.0配置Router3:如图5所示设置f0/0端口ip地址为10.1.1.2，子网掩码255.0.0.0设置f0/1端口ip地址为150.1.1.1，子网掩码255.255.0.0配置pc1：如图6所示在C:>提示符下输入winipcfg，打开ip地址配置文本框，配置ip地址为192.168.2.2，子网掩码255.255.255.0，网关192.168.2.1配置pc2：如图7所示在C:>提示符下输入winipcfg，打开ip地址配置文本框，配置ip地址为150.1.1.2，子网掩码为255.255.0.0，网关150.1.1.1图4 Router2的端口配置图5 Router3的端口配置图6 pc1的ip地址配置文本框图7 pc2的ip地址配置文本框(一) 设置RIP路由信息协议RIP路由协议配置的步骤如下：在全局配置模式下：(1)启动RIP路由，指定使用RIP协议router rip(2)配置参与RIP路由的网络号network 网络号router rip命令用于指定使用RIP协议，network命令声明网络号，由于RIP是一个有类路由协议，所以不必声明各个子网号。
RIP和OSPF路由实验
实验题目RIP和OSPF路由实验实验时间2012/4/27一．实验目的1.掌握路由协议的原理和工作原理以及基本配置方法；2.掌握路由协议的原理和OSPF协议的工作原理；掌握OSPF协议的分层原理；掌握OSPF协议的基本配置方法。
二．实验步骤（一）RIP路由协议1. 实验拓扑，按照拓扑图将设备连接好。
拓扑图的路由器串行接口s0/1/0, s0/1/1在实物当中对应s0/3/0, s0/3/1。
3. 此时的计算机还不能相互通信，只能Ping通自己的网关。
还要在路由器中配置路由协议。
下图为R1的配置。
R2:Router ripV ersion 2Network 10.1.1.0Network 192.168.0.0Network 192.168.1.0No auto-summaryR3:Router ripV ersion 2Network 10.3.1.0Network 192.168.1.0No auto-summary4. 配置了rip之后可以用命令show ip protocol查看路由协议。
5. 三台路由器都使用相同的配置将自己的直连网络加入到rip中。
等待若干时间后可观察到路由表中学习的路由表项。
路由器R1的路由表如下图所示，路由表学习到了192.168.1.0/24, 10.2.1.0/24, 10.3.1.0/24三个路由表项。
路由器R2学习的路由表项。
路由器R2学习的路由表项。
6. 测试3台计算机的连通性。
在PC3分别ping PC1和PC2。
（二）OSPF路由协议1. 利用RIP实验的拓扑图，在连接好的拓扑图中进行配置。
在路由器中先用命令no router rip关闭rip路由协议，再配置OSPF协议。
R1:Router ospf 1Network 192.168.0.0 255.255.255.0 area 0Network 10.1.1.0 255.255.255.0 area 0Router-id 10.1.1.1R2:Router ospf 1Network 192.168.0.0 255.255.255.0 area 0Network 192.168.1.0 255.255.255.0 area 0Network 10.2.1.0 255.255.255.0 area 0Router-id 192.168.1.1R3:Router ospf 1Network 192.168.1.0 255.255.255.0 area 0Network 10.3.1.0 255.255.255.0 area 0Router-id 192.168.1.2其中R2中的配置如下：2.查看OSPF协议，命令show ip protocol.3.其他两台路由器按照相同的命令进行配置，将直连的网段加入OSPF协议中。
RIP和OSPF配置实验
上机五六RIP配置和OSPF配置一、实验目的通过本实验可掌握●路由器的端口的配置方法●动态路由RIP的配置●OSPF的配置二、实验设备2台PC机、4个路由器和一个交换机三、实验拓扑四、配置步骤RIP配置配置r1的端口f0/0端口Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname r1r1(config)#int f0/0r1(config-if)#ip add 192.168.1.1 255.255.255.0r1(config-if)#no shutf0/1端口r1(config-if)#int f0/1r1(config-if)#ip add 192.168.2.1 255.255.255.0r1(config-if)#no shuts1/0端口r1(config-if)#int s1/0r1(config-if)#ip add 192.168.3.1 255.255.255.0r1(config-if)#clock rate 64000r1(config-if)#no shut配置r2的端口F0/0端口Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#int f0/0Router(config-if)#ip add 192.168.2.10 255.255.255.0Router(config-if)#no shutF0/1端口Router(config-if)#int f0/1Router(config-if)#ip add 192.168.4.1 255.255.255.0Router(config-if)#no shut配置r3的端口S1/0端口Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname r3r3(config)#int s1/0s1/1端口r3(config-if)#int s1/1r3(config-if)#ip add 192.168.5.1 255.255.255.0r3(config-if)#clock rate 64000r4端口的配置F0/0端口Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname r4r4(config)#int f0/0r4(config-if)#ip add 192.168.4.10 255.255.255.0r4(config-if)#no shuts1/0端口r4(config-if)#int s1/0r4(config-if)#ip add 192.168.5.10 255.255.255.0r4(config-if)#no shutf0/1端口r4(config-if)#int f0/1r4(config-if)#ip add 192.168.6.1 255.255.255.0配置路由器的router ripR1路由器r1>enr1#conf tEnter configuration commands, one per line. End with CNTL/Z. r1(config)#router ripr1(config-router)#version% Incomplete command.r1(config-router)#network 192.168.1.1r1(config-router)#network 192.168.2.1r1(config-router)#network 192.168.3.1r1(config-router)#r2路由器r2>enr2#conf tEnter configuration commands, one per line. End with CNTL/Z. r2(config)#router ripr2(config-router)#version% Incomplete command.r2(config-router)#network 192.168.2.10r2(config-router)#network 192.168.4.1r3路由器r3>r3>enr3#conf tEnter configuration commands, one per line. End with CNTL/Z. r3(config)#router ripr3(config-router)#version% Incomplete command.r3(config-router)#network 192.168.3.0r3(config-router)#network 192.168.5.0r3(config-router)#r4路由器r4>enr4#conf tEnter configuration commands, one per line. End with CNTL/Z. r4(config)#router ripr4(config-router)#version% Incomplete command.r4(config-router)#network 192.168.5.10r4(config-router)#network 192.168.4.10r4(config-router)#network 192.168.6.1设置pc机的ip验证RIPOspf配置R1r1(config)#router ospf 1r1(config-router)#network 192.168.1.0 0.0.0.255 area 0 r1(config-router)#network 192.168.2.0 0.0.0.255 area 0 r1(config-router)#network 192.168.3.0 0.0.0.255 area 0r2配置r2(config)#router ospf 1r2(config-router)#network 192.168.2.0 0.0.0.255 area 0 r2(config-router)#network 192.168.4.0 0.0.0.255 area 0r3配置r3(config)#router ospf 1r3(config-router)#network 192.168.3.0 0.0.0.255 area 0 r3(config-router)#network 192.168.5.0 0.0.0.255 area 0r4配置r4(config)#router ospf 1r4(config-router)#network 192.168.4.0 0.0.0.255 area 0r4(config-router)#network 192.168.5.0 0.0.0.255 area 0r4(config-router)#network 192.168.6.0 0.0.0.255 area 0Ospf验证五、实验总结通过此次实验，了解了RIP和OSPF的原理，掌握了RIP和OSPF的配置方法。
RIP 路由协议配置OSPF 路由协议配置
北京理工大学珠海学院实验报告ZHUHAI CAMPAUS OF BEIJING INSTITUTE OF TECHNOLOGY 班级：计算机学号：姓名：指导教师：成绩实验题目RIP 路由协议配置 /OSPF 路由协议配置实验时间 2013.5.16项目一：一、实验目的1.掌握路由协议的原理；2.掌握 RIP 协议的工作原理；3.掌握 RIP 协议的基本配置方法；二、实验拓扑三、实验步骤1.配置好 PC 机的 IP 地址等参数。
PC 0:PC 1:PC 2: PC 3: PC 4: PC 5:2.配置路由器各个接口的 IP 地址等参数Router9:Router10:Router11:3.配置交换机的 VLAN 信息（三台二层交换机可以不做任何配置）配置交换机的各端口的VLAN信息，使得PC0和 PC1 属于 VLAN10；PC2和 PC3属于VLAN20；PC4和PC5属于VLAN30；配置完成后，各VLAN内部PC能互通，其它不能互通。
4.RIP路由协议配置Router9:Router10:Router11:enable password lin 123line vty 0 4password lin 123Login四、思考题1.该实验中 RIP 协议会有产生环路的可能么？如果有，改如何避免（给出配置命令）答：会出现环路。
避免方法：第一：路由毒化第二：水平分割第三：毒性逆转第四：定义最大跳数：16第五：抑制时间，和路由毒化结合使用第六：触发更新2.你所配置的设备默认情况下 RIP 协议的版本号？答：3.答：1.RIPv1是有类路由协议，RIPv2是无类路由协议2.RIPv1不能支持VLSM，RIPv2可以支持VLSM3.RIPv1没有认证的功能，RIPv2可以支持认证，并且有明文和MD5两种认证4.RIPv1没有手工汇总的功能，RIPv2可以在关闭自动汇总的前提下，进行手工汇总5.RIPv1是广播更新，RIPv2是组播更新(224.0.0.9)5.RIPv1对路由没有标记的功能，RIPv2可以对路由打标记（tag），用于过滤和做策略7.RIPv1发送的updata最多可以携带25条路由条目，RIPv2在有认证的情况下最多只能携带24条路由8.RIPv1发送的updata包里面没有next-hop属性，RIPv2有next-hop属性，可以用与路由更新的重定9.RIPv1 是定时更新，每隔三十秒更新一次，而RIPv2采用了触发更新等机制来加速路由计算。
动态路由RIP与OSPF配置实验报告
郑州轻工业学院本科生实验报告实验条件1、以图1中路由器的组网实例，或自行设计组网用例，构建网络配置连接图，标识出网段、接口IP地址。
进行RIP路由协议配置、测试连通性、观察路由表、观察接口。
进行OSPF路由协议配置、测试连通性、观察路由表、观察接口。
比较两种动态路由协议配置中的不同。
图1 实验组网示例2、使用思科模拟器构建网络拓扑图，标识出网段和IP地址。
然后进行RIP 路由协议配置、测试连通性、最后观察路由表和接口。
完成之后，进行OSPF路由协议配置、测试连通性，观察路由表和接口，比较这两种协议配置的不同。
实验内容与步骤实验方法：（RIP）1.启动思科路由器配置模拟器（Cisco Packet Tracer）；2.参考图1（与课本图11-17相近）选取网络设备，构建网络。
图1 实验组网示例3.依据IP配置规则配置网络IP地址；（可依据图中设置或自行设置IP地址，网络号计算有难度的可依据课本图11-17配置）示例：ip add 100.100.100.11 255.255.240.04.配置RIP路由协议，并测试网络连通性，查看路由表、接口等。
Router（config）#router rip；Router（config-router）#version 2 （配置RIPv2）Router（config-router）#network network（网络号）实验方法：（OSPF）1.参考图1选取网络设备，构建网络。
2.依据IP配置规则配置网络IP地址；（可依据图中设置或自行设置IP地址，网络号计算有难度的可依据课本图11-17配置）3.配置OSPF路由协议，并测试网络连通性；！启用OSPF协议：Router（config）#router OSPF process-number（路由进程编号，路由器内部起作用）；！指定与该路由器连接的子网：Router（config-router）#network network-address wildcard-mask area area-number；wildcard-mask通配符掩码子网掩码反码；实验内容：写出RIP路由协议配置过程，说明配置中的关键步骤、需要注意的问题。
任务2.5 OSPF路由协议单区域配置[17页]
![任务2.5 OSPF路由协议单区域配置[17页]](https://img.taocdn.com/s3/m/160e88ad0b4e767f5acfcefa.png)
相关知识—OSPF协议
• OSPF路由协议：
➢ 开放式最短路径优先协议(Open Shortest Path First )，是由IETF开发的路由选择协议；
➢ OSPF路由协议是链路状态协议，其使用最短路径优先 算法（SPF）计算路由。它也是一个开放的协议。
• 目前共有三个版本：
➢ OSPFv1 测试版本，仅在实验平台使用； ➢ OSPFv2 发行版本，目前使用的都是这个版本； ➢ OSPFv3 测试版本，提供对IPv6的路由支持。
2、从这些邻居关系中，部分路由器形成邻接关系。邻接关系的建立由 OSPF路由器交换HELLO报文和网络类型来决定。
3、形成邻接关系的每个路由器都宣告自己的所有链路状态。 4、每个路由器都接受邻居发送过来的LSA，记录在自己的链路数据库
中，并将链路数据库的一份拷贝发送给其它的邻居。 5、通过在一个区域中泛洪，给区域中所有路由器同步自己数据库。
➢ 如果路由器没有配置IP地址的loopback接口，那么路由 器将选取它所有物理接口上数值最高的IP地址；
➢ 用作路由器ID的接口不一定非要运行OSPF协议。
相关知识—OSPF运行过程
OSPF运行过程：
1、每个运行OSPF的路由器发送HELLO报文到所有启用OSPF的接口。如 果在共享链路上两个路由器发送的HELLO报文内容一致，那么这两个 路由器将形成邻居关系。
条链路根据它的带宽不同会有一个度量值，OSPF协议称该度量值为 开销(Cost)。
相关知识—链路状态路由协议
链路状态（Link-State）
➢ 路由协议向全网扩散链路状态信息； ➢ 路由协议当网络结构发生变化立即发送更新信息； ➢ 路由协议只发送需要更新的信息。
链路状态
思科3配置RIP路由和单区域OSPF配置PPT课件
图 3-2-3 路由器创建链路状态通过
3.2 链路状态协议原理
（2）发送链路状态通告 （3）接收链路状态通告，更新链路状态数据库
图 3-2-4 路由器创建链路状态数据库
3.2 链路状态协议原理
计算路由表
计算路由表中的最重要的一项功能就是计算一个区域的最短路径优先 (SPF) 树。每个路由器都会根据其链路状态数据库的数据，以自己为树根构 建一棵最短路径树，这样每个路由器都会有一棵到达区域中所有路由器的数 状路径图。如图5-19所示
常用的链路状态协议有OSPF和OSI的IS-IS（Intermediate System to Intermediate System，中间系统到中间系统）路由协议。
3.2 链路状态协议原理
二、链路状态协议的工作原理 发现邻居
链路状态协议主要依靠的就是路由器和网络的连接状态信息， 因此要首先发现邻居设备，才有可能交换这些信息。以OSPF协议为 例，其原理是向所有可用网络发送Hello分组，依靠这种Hello协议， 链路状态协议实现邻居的发现。
图 3-1-1 收集直连网络信息
3.1 距离向量路由协议的工作原理
二、定时向邻近设备发送自己的路由
在收集了路由信息后，路由器会定时把路由更新信息 通过广播或组播传送给邻近的设备，让其他路由器知道自 己的网络情况。如图5-2所示，RTA路由器会告诉RTB路由器， 从RTA这里通过F0接口可以到达10.0.0.0网络，度量值为0， 通过S0接口可以到达20.0.0.0网络，度量值为0。同样RTB 路由器也会告诉RTA路由器，从RTB这里通过F0接口可以到 达30.0.0.0网络，度量值为0，通过S0接口可以到达 20.0.0.0网络，度量值为0。
OSPF路由协议单区域概念及配置
OSPF路由协议单区域概念及配置知识1：OSPF概述开放式最短路径优先协议（Open Shortest Path First，OSPF）是基于开放标准的发链路状态路由选择协议1.OSPF是内部网关路由协议内部网关路由协议(IGP)：用于在单一自治系统(Autonomous System-AS)内决策路由自制系统（AS）：执行统一路由策略的一组网络设备的组合2.OSPF区域为了适应大型的网络，OSPF在AS内划分多个区域；一定要划分区域0（骨干区域），其他区域必须和区域0相连。
每个OSPF路由器只维护所在区域的完整的链路状态信息3.链路状态路由协议OSPF是链路状态路由协议，链路状态路由协议中的路由器了解OSPF网络内的链路状态信息链路状态路由协议中，直连的路由器之间建立邻接关系，互相“交流”链路信息，来“画”出完整的网络结构知识2：Router IDRouter ID 是在OSPF区域内唯一标识一台路由器的IP地址。
Router ID选取规则▪∙∙首先，路由器选取它所有loopback接口上数值最高的IP地址▪∙∙如果没有loopback接口，就在所有物理端口中选取一个数值最高的IP地址Router ID 不具备强占性，Router ID 只要选定就不会改变，即使是物理接口关闭，Router ID 也不会变，除非重启路由器或进程。
知识3：OSPF的工作过程邻居列表•列出每台路由器全部已经建立邻接关系的邻居路由器链路状态数据库（LSDB）•列出网络中其他路由器的信息，由此显示了全网的网络拓扑路由表•列出通过SPF算法计算出的到达每个相连网络的最佳路径知识4：OSPF邻接关系邻接关系的建立过程建立邻接关系的条件1、Area-id：两个路由器必须在共同的网段上，它们的端口必须属于该网段上的同一个区，且属于同一个子网2、验证（Authentication OSPF）：同一区域路由器必须交换相同的验证密码，才能成为邻居3、Hello Interval和Dead Interval： OSPF协议需要两个邻居路由器的这些时间间隔相同，否则就不能成为邻居路由器。
北邮大三计算机网络实践实验三报告RIP和OSPF路由协议的配置及协议流程
计算机网络技术实践实验报告实验名称:RIP 和OSPF 路由协议的配置及协议流程 姓 名： 实 验 日 期：2013年4月25日 学 号：实验报告日期：2013年5月1日 报 告 退 发： ( 订正 、 重做 )一.环境（详细说明运行的操作系统，网络平台，网络拓扑图）操作系统：Windows7网络平台：软件Dynamips 环境下的虚拟网络 网络拓扑图：网络10.0.0.0网络20.0.0.0网络30.0.0.0网络3.0.0.0二.实验目的1、在上一次实验的基础上实现RIP和OSPF路由协议2、自己设计网络物理拓扑和逻辑网段，并在其上实现RIP和OSPF协议3、通过debug信息详细描述RIP和OSPF协议的工作过程。
4、RIP协议中观察没有配置水平分割和配置水平分割后协议的工作流程；5、OSPF中需要思考为什么配置完成后看不到路由信息的交互？如何解决？三.实验内容及步骤（包括主要配置流程，重要部分需要截图）1、设计网络物理拓扑和逻辑网段，如上图2、修改拓扑文件autostart = false[localhost]port = 7200udp = 10000workingdir = ..\tmp\[[router R1]]image = ..\ios\unzip-c7200-is-mz.122-37.binmodel = 7200console = 3001npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Tf0/0 = PC1 f0/0s1/1 = R2 s1/0[[router R2]]image = ..\ios\unzip-c7200-is-mz.122-37.binmodel = 7200console = 3002npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Ts1/2 = R3 s1/1s1/3 = R4 s1/1[[router R3]]image = ..\ios\unzip-c7200-is-mz.122-37.bin model = 7200console = 3003npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Tf0/0 = PC2 f0/0[[router R4]]image = ..\ios\unzip-c7200-is-mz.122-37.bin model = 7200console = 3004npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Tf0/0 = PC3 f0/0[[router PC1]]model = 2621ram = 20image = ..\ios\unzip-c2600-i-mz.121-3.T.binmmap = Falseconfreg = 0x2102console = 3005[[router PC2]]model = 2621ram = 20image = ..\ios\unzip-c2600-i-mz.121-3.T.binmmap = Falseconfreg = 0x2102console = 3006[[router PC3]]model = 2621ram = 20image = ..\ios\unzip-c2600-i-mz.121-3.T.binmmap = Falseconfreg = 0x2102console = 30073、启动Dynamips,打开控制台并打开路由器和PC端口4、使用telnet 127.0.0.1登陆到各端口进行配置R1各端口的IP地址：R2各端口的IP地址：R3各端口IP地址：R4各端口IP地址：PC1各端口IP地址及默认静态路由：PC2各端口IP地址及默认静态路由：PC3各端口IP地址及默认静态路由：5、配置RIP协议R1：R2：R3：路由器R1的Show ip route信息：Debug信息：RIP协议为了避免在起始路由器和目的路由器之间的路径中出现回路，每条路经中跳数的最大值设定为15，当跳数的值达到16时，路径将被认定为无限远，同时目的路由器也将被认定为无法达到。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三：配置RIP、OSPF路由协议（单区域）一、实验目的1.学习在路由器上配置RIPV1协议2.RIPV1路由协议的验证命令3.学习在路由器上配置OSPF协议4.OSPF路由协议的验证命令5.理解OSPF的工作过程6.理解链路状态数据库二、实验内容1.在路由器上配置RIPV1路由协议2.查看已配置RIPV1的路由器3.在路由器上配置OSPF路由协议4.查看已配置OSPF的路由器三、实验设备路由器：华为2509 ；思科2611 2811计算机两台四、实验步骤A.配置RIPv1路由协议实验拓扑图：图3.1(1)步骤1：配置路由器R1R1(config)#int fa0/0R1(config-if)#ip add 192.168.1.1 255.255.255.0R1(config-if)#no shR1(config-if)#no shutdownR1(config-if)#int fa0/1R1(config-if)#ip add 10.1.1.1 255.255.255.0R1(config-if)#no shR1(config-if)#no shutdownR1(config-if)#exitR1(config)#router ripR1(config-router)#netR1(config-router)#network 192.168.1.0R1(config-router)#network 10.0.0.0R1(config-router)#^Z(2)步骤2：配置路由器R2R2#conf tEnter configuration commands, one per line. End with CNTL/Z. R2(config)#int fa0/0R2(config-if)#ip add 10.1.1.2 255.255.255.0R2(config-if)#no shR2(config-if)#no shutdownR2(config-if)#int fa0/1R2(config-if)#ip add 12.1.1.1 255.255.255.0R2(config-if)#no shR2(config-if)#no shutdownR2(config-if)#exitR2(config)#router ripR2(config-router)#netR2(config-router)#network 10.0.0.0R2(config-router)#network 12.0.0.0R2(config-router)#^Z(3)步骤3：配置路由器R3R3#conf tEnter configuration commands, one per line. End with CNTL/Z. R3(config)#int fa0/0R3(config-if)#ip add 12.1.1.2 255.255.255.0R3(config-if)#no shR3(config-if)#no shutdownR3(config-if)#int fa0/1R3(config-if)#ip add 172.16.1.1 255.255.255.0R3(config-if)#no shR3(config-if)#no shutdownR3(config-if)#exitR3(config)#router ripR3(config-router)#netR3(config-router)#network 12.0.0.0R3(config-router)#network 172.16.0.0R3(config-router)#^Z在PC0上去PING PC1：图3.2至此，RIPV1路由协议已经配置成功！(4)步骤4:：检查路由器R1上运行的路由协议R1#show ip protocolsRouting Protocol is "rip"Sending updates every 30 seconds, next due in 4 secondsInvalid after 180 seconds, hold down 180, flushed after 240Outgoing update filter list for all interfaces is not setIncoming update filter list for all interfaces is not setRedistributing: ripDefault version control: send version 1, receive any versionInterface Send Recv Triggered RIP Key-chain FastEthernet0/0 1 2 1FastEthernet0/1 1 2 1Automatic network summarization is in effectMaximum path: 4Routing for Networks:10.0.0.0192.168.1.0Passive Interface(s):Routing Information Sources:Gateway Distance Last Update10.1.1.2 120 00:00:02Distance: (default is 120)(5)步骤5：查看路由器R1的路由表R1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/24 is subnetted, 1 subnetsC 10.1.1.0 is directly connected, FastEthernet0/1R 12.0.0.0/8 [120/1] via 10.1.1.2, 00:00:15, FastEthernet0/1172.16.0.0/16 is variably subnetted, 2 subnets, 2 masksR 172.16.0.0/16 [120/2] via 10.1.1.2, 00:00:15, FastEthernet0/1S 172.16.1.0/24 [1/0] via 10.1.1.2C 192.168.1.0/24 is directly connected, FastEthernet0/0(6)步骤6：在路由器上观察debug调试信息R1#debug ip ripRIP protocol debugging is onR1#RIP: received v1 update from 10.1.1.2 on FastEthernet0/112.0.0.0 in 1 hops172.16.0.0 in 2 hopsR1#RIP: sending v1 update to 255.255.255.255 via FastEthernet0/0 (192.168.1.1)RIP: build update entriesnetwork 10.0.0.0 metric 1network 12.0.0.0 metric 2network 172.16.0.0 metric 3RIP: sending v1 update to 255.255.255.255 via FastEthernet0/1 (10.1.1.1) RIP: build update entriesnetwork 192.168.1.0 metric 1观察和分析以上路由更新的内容。
B.配置OSPF路由协议(1)步骤1：在3台路由器上删除RIPv1的配置，启用OSPF进程在R1上：R1(config)#no route ripR1(config)#router ospf 100R1(config-router)#netR1(config-router)#network 192.168.1.1 0.0.0.0R1(config-router)#network 192.168.1.1 0.0.0.0 area 0R1(config-router)#network 10.1.1.1 0.0.0.0 area 0R1(config-router)#^Z在R2上：R2(config)#no route ripR2(config)#router ospf 200R2(config-router)#netR2(config-router)#network 10.1.1.2 0.0.0.0 aR2(config-router)#network 10.1.1.2 0.0.0.0 area 0R2(config-router)#network 12.1.1.1 0.0.0.0 area 0R2(config-router)#01:46:30: %OSPF-5-ADJCHG: Process 200, Nbr 192.168.1.1 on FastEthernet0/0 from LOADING to FULL, Loading Done在R3上：R3(config)#no route ripR3(config)#router ospf 300R3(config-router)#netR3(config-router)#network 12.1.1.2 0.0.0.0 aR3(config-router)#network 12.1.1.2 0.0.0.0 area 0R3(config-router)#network 172.16.1.1 0.0.0.0 area 0R3(config-router)#^Z%SYS-5-CONFIG_I: Configured from console by consoleR3#00:43:49: %OSPF-5-ADJCHG: Process 300, Nbr 12.1.1.1 on FastEthernet0/0 from LOADING to FULL, Loading Done图3.3至此，OSPF路由协议已经配置成功！(2)步骤2：检查路由器上运行的路由协议及相关参数R2#show ip protocols //查看R2上采用的路由协议Routing Protocol is "ospf 200"Outgoing update filter list for all interfaces is not setIncoming update filter list for all interfaces is not setRouter ID 12.1.1.1Number of areas in this router is 1. 1 normal 0 stub 0 nssaMaximum path: 4Routing for Networks:10.1.1.2 0.0.0.0 area 012.1.1.1 0.0.0.0 area 0Routing Information Sources:Gateway Distance Last Update10.1.1.1 110 00:02:5412.1.1.2 110 00:02:59Distance: (default is 110)(3)步骤3：查看邻居表R2#show ip ospf neighborNeighbor ID Pri State Dead Time Address Interface192.168.1.1 1 FULL/DR 00:00:30 10.1.1.1 FastEthernet0/0 172.16.1.1 1 FULL/BDR 00:00:30 12.1.1.2 FastEthernet0/1 (4)步骤4：查看R2的拓扑表（链路状态数据库）R2#show ip ospf databaseOSPF Router with ID (12.1.1.1) (Process ID 200)Router Link States (Area 0)Link ID ADV Router Age Seq# Checksum Link count192.168.1.1 192.168.1.1 601 0x80000003 0x004d99 2 12.1.1.1 12.1.1.1 532 0x80000004 0x00a248 2 172.16.1.1 172.16.1.1 532 0x80000003 0x008b5c 2Net Link States (Area 0)Link ID ADV Router Age Seq# Checksum 10.1.1.1 192.168.1.1 601 0x80000001 0x00cb9b 12.1.1.1 12.1.1.1 532 0x80000001 0x00a2ad请分析3台路由器的链路状态数据库是否相同？(5)步骤5：查看R2的路由表R2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/24 is subnetted, 1 subnetsC 10.1.1.0 is directly connected, FastEthernet0/012.0.0.0/24 is subnetted, 1 subnetsC 12.1.1.0 is directly connected, FastEthernet0/1172.16.0.0/24 is subnetted, 1 subnetsO 172.16.1.0 [110/2] via 12.1.1.2, 00:10:59, FastEthernet0/1O 192.168.1.0/24 [110/2] via 10.1.1.1, 00:12:07, FastEthernet0/0(6)步骤6：关于OSPF的调试R2#Debug ip ospf adjR2#Debug ip ospf events五、实验调试在配置RIPv1路由协议时，如果路由表建立不起来，请查看下列项目：1.3台路由器的接口地址是否配置正确2.接口是否UP3.接口是否虚接4.线序是否正确在配置OSPF路由协议时，如果不能建立邻居关系，请检查：1.双绞线线序2.接口地址和掩码是否正确3.接口是否“up”4.通配符掩码是否正确六、实验思考1.在使用debug命令能看到RIPv1通告路由条目时不携带掩码吗？2.3台路由器启动OSPF进程的先后顺序不同将会影响什么？。
