1KV,20KV,35KV热缩电缆端头使用说明书

1KV、10KV、20KV、35KV热缩电力电缆终端头、中间接头系列产品，集防水、应力控制、绝缘于一体。具有良好的电气性能和机械性能，能在各种恶劣的环境条件下长期使用。具有重量轻、安装方便等优点。广泛地应用电力、石油化工、治金、铁路港口和建筑领域。

热缩电缆附件俗称热缩电缆头，广泛用于35KV及热缩电缆附件热缩电缆附件以下电压等级的交联电缆或油浸电缆的中间连接和终端上。与传统电缆附件相比具有体积小、重量轻、安全可靠、安装方便等特点。产品符合GB11033标准，长期使用温度范围为-55℃～105℃，老化寿命长达20年，径向收缩率≥50%，纵向收缩率<5%，收缩温度为110℃～140℃。

所用材料一般为以聚乙烯、乙烯-醋酸乙烯（EVA）及乙丙橡胶等多种材料组分的共混物组成。

该类产品主要采用应力管处理电应力集中问题。亦即采用参数控制法缓解电场应力集中。

主要优点是轻便、安装容易、性能尚好。价格便宜。

应力管是一种体积电阻率适中（1010-1012Ω•cm），介电常数较大（20--25）的特殊电性参数的热收缩管，利用电气参数强迫电缆绝缘屏蔽断口处的应力疏散成沿应力管较均匀的分布。这一技术只能用于35kV及以下电缆附件中。因为电压等级高时应力管将发热而不能工作。

其使用中关键技术问题是：要保证应力管的电性参数必须达到上述标准规定值方能可工作。

另外要注意用硅脂填充电缆绝缘半导电层断口出的气隙以排除气体，达到减小局部放电的目的。

交联电缆因内应力处理不良时在运行中会发生较大收缩，因而在安装附件时注意应力管与绝缘屏蔽搭盖不少于20mm，以防收缩时应力管与绝缘屏蔽脱离。

热缩管型号规格表3篇

热缩管型号规格表

第一篇：热缩管的基础知识

热缩管是一种在低温下可以缩小体积的聚合物管材，通

常由聚烯烃材料制成。在受热后，热缩管会自然缩小，紧贴在管子表面或电缆附件上，形成一个保护层或密封层，起到隔绝水分、防腐、绝缘和机械保护等作用。

热缩管的使用范围广泛，可以应用于建筑、电力、航空、船舶、通讯、电子等各种领域。根据不同需求，热缩管有不同的型号规格，下面介绍一些常用的热缩管型号及其规格。

第二篇：不同热缩管的型号规格

1. HTN热缩管：HTN热缩管主要应用于电缆中的加强材

料以及电气接头的绕组保护。其规格为内径6.4~25.4mm，长

度为1.2~1.5m。

2. HTW热缩管：HTW热缩管适用于高压电缆绝缘、母线

套管、火花塞和线圈的保护。其规格为内径20~130mm，长度

为1.2~1.5m。

3. HIT热缩管：HIT热缩管适用于低压电缆绝缘、电线

连接、电连接器、插头和插座的保护。其规格为内径2~120mm，长度为1.2~1.5m。

4. HBB热缩管：HBB热缩管适用于防水、防潮、防尘、

防腐、防烟、阻燃等特殊要求的场所。其规格为内径

10~120mm，长度为1.2~1.5m。

5. HST热缩管：HST热缩管适用于布线、桥架、管道及

终端设备等。其规格为内径6~152mm，长度为1.2~1.5m。

第三篇：热缩管的其他规格参数

除了型号和内径外，热缩管还有一些其他的规格参数需要了解：

1. 收缩比：指在受热前后的管材直径比例。收缩比越高，说明受热后管材收缩得越多，一般越易于安装。

2. 厚度：指热缩管的外壳厚度，一般越厚的热缩管，越耐用。

热缩管型号规格表

热缩管是一种聚烯烃材料制成的管状套料，主要用于电

线连接处的绝缘和封装。热缩管可以被热风枪等加热工具快速热缩，使其紧紧包裹在电线连接处，从而起到保护和绝缘作用。下面是一些常见的热缩管型号规格表：

1. PVC热缩管：

规格：内径1.0mm-200mm，壁厚0.5mm-3.0mm。（不同厂

家生产的规格略有差异）

颜色：黑色、白色、透明等多种颜色可选。

特点：阻燃性好，柔软、易上套和缩合，适合用于一些

塑料绝缘、导线和高温的场合。

2. PE热缩管：

规格：内径0.5mm-300mm，壁厚0.3mm-3.0mm。（不同厂

家生产的规格略有差异）

颜色：黑色、白色、透明等多种颜色可选。

特点：柔软度较好，UV稳定性佳，适用于户外输电、通

讯线缆保护、防腐等需要强韧性的场合。

3. PVDF热缩管：

规格：内径1.6mm-38mm，壁厚0.5mm-2.0mm。

颜色：白色、半透明等。

特点：抗化学腐蚀性能好，抗紫外线较强，适合用于军

工和航天领域中的高温、高压、高强度的应用场合。

4. PTFE热缩管：

规格：内径3.2mm-30mm，壁厚0.5mm-2.0mm。

颜色：白色、黑色等。

特点：对温度、化学性、各种介质的稳定性较好，用于航空、航天、电力、电子、化工、机械等领域。

以上就是常见的热缩管型号规格表，消费者可以根据自己的需要选择合适的热缩管型号。值得注意的是，不同厂家生产的热缩管规格、性能等也有所不同，消费者在选择时应根据实际情况进行考虑。

10kV、35kV母排绝缘热缩套管(MPG)

热缩材料基本性能：

使用条件：－50℃～105℃温度条件下长期使用

老化寿命：20年

收缩率：径向≥50%，纵向＜5%

收缩温度：120℃～140℃

10kV、35kV母排绝缘热缩套管（MPG）

产品型号规格

（mm）适用母排规格（mm2）

MP G－(X)－30/12－10

MPG－(X)－30/12－35

Ф30/1225×3 MP G－(X)－40/16－10

MPG－(X)－40/16－35

Ф40/1630×3 MP G－(X)－50/20－10

MPG－(X)－50/20－35

Ф50/2040×4 MP G－(X)－65/25－10

MPG－(X)－65/25－35

Ф65/2550×5 MP G－(X)－75/30－10

MPG－(X)－75/30－35

Ф75/3060×6 MP G－(X)－85/35－10

MPG－(X)－85/35－35

Ф85/3570×8 MP G－(X)－100/40－10

MPG－(X)－100/40－35

Ф100/4080×8

MP G－(X)－120/50－10

Ф120/50100×10 MPG－(X)－120/50－35

MP G－(X)－150/60－10

Ф150/60120×10 MPG－(X)－150/60－35

MP G－(X)－160/70－10

Ф160/70150×10 MPG－(X)－160/70－35

MP G－(X)－200/90－10

Ф200/90≥180 MPG－(X)－200/90－35

MP G－(X)－300/120－10

Ф300/120≥180 MPG－(X)－300/120－35

高压电缆保护套管规格

高压电缆保护套管的规格主要有外径、内径、长度、厚度等，根据不同的电压等级和电缆外径大小，可以选择不同的保护套管规格。常见的有：20mm，25mm，32mm，40mm，50mm，63mm，75mm，90mm，110mm，125mm，150mm，180mm，200mm等。

热缩套管规格知识

热缩套管

热缩套管是什么东西？

热缩管阻燃、绝缘、耐温性能，热缩套管是一种特制的聚烯烃材质热收缩套管,也有叫做EVA材质的。

它具有柔软有弹性。受热（70-90度）会收缩，广泛应用于各种线束、焊点、电感的绝缘保护，金属管、棒的防锈、防蚀

电工器材商店有卖，一般大的经营电线电料的店子都有 ,常用在电线接头上，选合适的热缩管，套在电线接头上，用热风枪加热，热缩管收缩，就把接头套牢了热缩套管的功能

一般用电子，电器，电池等包装绝缘作用

通过使用热风机可以使之紧缩，起到绝缘，防护等功能

热缩套管用什么东西加热

电吹风，热风机，热收缩机就可以。

热缩套管的作用

热缩套管是一种热收缩包装材料，遇热即收缩，按材质分可分为pvc热缩套管、pet热缩套管、辐照交联pe热缩套管、10KV高压母排保护热缩套管、35KV高压母排保护热缩套管、含胶双壁热缩套管、仿木纹热缩套管

热缩套管的材质或种类有哪些

热缩管的材料主要是塑料，包括PVC，ABS，EVA，PET等等

硅橡胶热缩套管是针对电子零件的绝缘、保护而设计开发的产品。热缩套管加热时，套管内径迅速收缩一半，将被保护的电子部件紧紧包覆在套管内，而不受外界环境的影响。其不同于其它套管的最大优点是耐温能达到200℃。应用一般应用于医疗器械、家用电器、航天航空、军工、汽车制造、电子元器件、变压器、马达等。

UL认证pe辐照交联热缩管具有耐高温、机械强度大、耐化学性好等优点，广泛应用于电缆、接头、变电器、电感线圈的绝缘材料，也可用作油、水、煤气和化工管道的防腐包覆。

pet热缩管从耐热性、电绝缘性能、机械性能上都大大超过pvc热收缩套管，更主要的是PET热收缩套管具有无毒性，易于回收，不含邻苯二甲酸盐[酯].对人体和环境不会产生毒害影响，更符合环保要求。在使用方法上，pet热缩管和pvc热收缩套管无多大区别，不会增加用户在设备方面的投资，是新一代的包装材料。

母排保护热缩套管规格表

35kv连续母排保护热缩套管规格表：

规格使用母排宽度收缩前尺寸(mm) 收缩后尺寸(mm) 标准包装 (米/盘)

内径(T) 壁厚范围(s) 内径(t) 壁厚(L)

35kV 30/15 30 ≥30 2.0±0.60 ≤15.0 4.0±0.30 15

35kV 35/18 30/40 ≥35 2.0±0.60 ≤17.5 4.0±0.30 15

35kV 40/20 40 ≥40 2.0±0.60 ≤20.0 4.0±0.30 15

35kV 50/25 50 ≥50 2.0±0.60 ≤25.0 4.0±0.30 15

35kV 60/30 60 ≥60 2.0±0.60 ≤30.0 4.0±0.30 15

35kV 65/33* 60/70 ≥65 2.0±0.60 ≤32.5 4.0±0.30 15

35kV 70/35 70 ≥70 2.0±0.60 ≤35.0 4.0±0.30 15

35kV 75/38* 70/80 ≥75 2.0±0.60 ≤37.5 4.0±0.30 15

35kV 80/40 80/100 ≥80 2.0±0.60 ≤40.0 4.0±0.30 15

35kV 100/50 100/120 ≥100 2.0±0.60 ≤50.0 4.0±0.30 15

35kV 120/60 150 ≥120 2.0±0.60 ≤60.0 4.0±0.30 15

35kV 150/75 180 ≥150 2.0±0.70 ≤75.0 4.0±0.30 15

35kV 180/90* MAX ≥180 2.0±0.70 ≤90.0 4.0±0.30 15

母排热缩套管

母排热缩套管的介绍

母排热缩套管其实和热缩管是一样的，它们都是由一种不含毒的阻燃剂和助剂合成为复合高分子材料的，也有叫做EVA材质的。母排热缩管的物理化学特性比较好、也耐腐蚀、绝缘和阻燃性能、受热（125度）会收缩，为电气、通信等工程提供一种高新绝缘防护材料。

母排热缩套管在电线头上是比较常用，我们要选取恰当的热缩管，套在电线接头上，然后再用热风枪加热，热缩管收缩，就可以把接头套牢了。

热缩套管也可以称为热收缩保护套管，为电线、电缆和电线端子提供绝缘保护。母排热缩管通常用在各种线束、焊点、电感的绝缘保护和金属管、棒的防锈、防蚀等。

母排热缩管的加热方法

只需要用热风枪、煤气焊枪或烘箱加热即可将套管收缩。

母排热缩管的功能

一般用在电线电缆等的裸露、连接和交叉部分，也可以用于变电站母线盒高低压开关的绝缘保护，减少相间距防止偶发性的短路事故。另外，当我们使用母排热缩套管的时候也要注意选取恰当的型号和大小。

热缩母排套管特点

CYG-BBT(20KV)热缩母排套管特点

热缩母排套管特点：

1.低烟，无卤阻燃；

2.具有良好的绝缘性；

3.具有良好的柔韧性；

4.最低收缩温度：110℃：

热缩母排套管应用领域：该产品适用于高压开关及室内外汇流母排的绝缘保护，特别适用于国外进口的高压设备母线的绝缘保护。

CYG-BBT (20KV) 厚壁连续热缩阻燃母排套管

该产品是一种优良的绝缘材料，主要应用于高低压开关柜、电厂、变电站中室外及室内母线排的绝缘防护。可以起到防止异物搭接，防止小动物短路、防止维护人员误入带电间隙、防止凝露闪络、增加相间绝缘等作用。属单根分段型，可根据客户要求生产1-2米内任意长度。

(本文转自天津长园电子材料)

绝缘热缩套管规格型号

绝缘热缩套管规格型号如下：

•内径：0.6mm、1mm、2mm、3mm、4mm、5mm、6mm、7mm、8mm、9mm、10mm、12mm、14mm、16mm、18mm、20mm、22mm、25mm 等。

•壁厚：0.5mm、0.75mm、1mm、1.5mm、2mm、2.5mm、3mm等。

•长度：100mm 、200mm 、300mm 、500mm等。

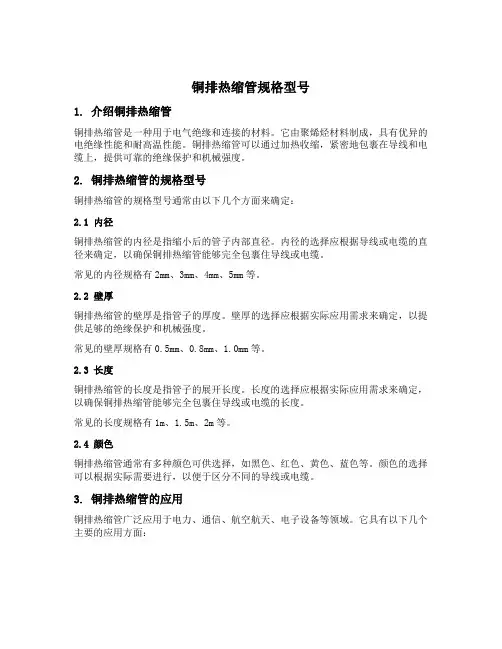

铜排热缩套管

铜排又称铜汇流母排，截面一般是矩形的扁长的金属导体，在电路中输送电流和连接电气设备起着重要作用，适用于高低压电器、配电设备、母线槽等电气工程，也广泛运用于金属冶炼、电化电镀等超大电流电解冶炼工程。而铜排热缩套管就是对铜排及整个工作环境起保护作用，确保安全稳定运行。

铜排热缩套管的主要用处特点就是绝缘保护。铜排这种金属制品长期暴露在外风吹雨淋曝晒的会氧化被腐蚀，从而影响到它的输电能力。而且铜排主要被用于高压柜、变电站等这种电压极高的场所，铜排上若有小动物或者昆虫爬过，就可能会引起短路等情况发生。铜排热缩套管就可以避免这种事情的发生。

铜排热缩套管包裹在铜排上基本可以让铜排不接触外界空气、雨水等，同时热缩套管有一定的厚度且不怕加热的特性，电流偏大铜排发烫的时候都不用担心。但是铜排热缩套管有很多规格，选择的时候得根据铜排的大小来决定。下面就来教教大家怎么选购铜排热缩套管吧。

一般我们描述铜排都是100*10铜排、80*8铜排等等，以100*10的为例，意思就是铜排的横截面长为100 厚度为10，根据这个我们就可以算出横截面的一个周长（100+10）*2。铜排热缩套管是圆形的，所以将周长再除以3.14，即大致就可以得到一个直径70.06左右。铜排热缩套管是要套在铜排上的，所以要比铜排大点。100*10的铜排的话要选择70直径以上的热缩套管，选择80 90 100的都可以，但是我们会推荐直径80或者90的铜排热缩套管，对厚度没有要求就用80的有要求就用90的。因为铜排是扁宽的，有棱角的话对于收缩均匀是有点难度的，铜排热缩套管大很多的话，容易加热时间过长而烤糊铜排热缩套管。我们的销售人员会给出专业性建议，但是决定权还是在客户手中，希望大家了解产品后再慎重考虑。

热缩套管对母排散热性能影响研究

Science and Technology &Innovation ┃科技与创新

2022年第04期

·41·

文章编号：2095－6835（2022）04－0041－03

热缩套管对母排散热性能影响研究

陈城1，郭庆1，施金奎1，陈浩1，米高祥2

（1.常州博瑞电力自动化设备有限公司，江苏常州213025；2.南京南瑞继保电气有限公司，江苏南京211100）

摘要：针对铜排和铜包铝排裸露状态及带有绝缘热缩套管情况下的温升进行研究，

测试热缩套管对母排散热性能的影响。试验数据表明，相同规格，现在无论是铜排还是铜包铝排，热缩后的温升相比热缩前均变小。铜排对比试验方案中，截面尺寸为40mm×8mm ，带有热缩套管的铜排平均温度降低了12℃；铜排和铜包铝排对比试验方案中，截面尺寸为80mm×6mm ，带有热缩套管的铜包铝排温度平均降低了3℃，带热缩管的铜排温度平均降低了1.8℃。热缩套管对铜排和铜包铝排散热更加有利。关键词：热缩套管；散热；铜排；铜包铝排中图分类号：TM21

文献标志码：A

DOI ：10.15913/ki.kjycx.2022.04.012

作为电流承载体的母排，其材质通常为铜材、铝材或者两者的结合体，因其稳定及可靠的载流能力，而在电力设备中被大量应用。近些年随着产品功率的不断提升，一些设备的铜排温升有接近允许温升和超过温升极限的趋势，这不仅影响设备的安全运行，对设备绝缘性能和使用寿命也造成不利影响[1-3]。母排具

有较高的热导率，但是其表面通常都会镀锡处理，锡层的红外辐射系数很低，只有0.07，母排上的热量很难传递到空气中[4]

母排热缩管选型注意事项

注意事项一：确定电压等级

一般的母排热缩管有三个电压等级，1KV，10KV，35KV。不同的电压等级厚度不一样，价格也不一样，所以我们在选择母排热缩管的时候一定要选择对应的电压等级。

注意事项二：确定所需要保护母排的尺寸

母排的大小是根据所用电流大小绝对的，一般我们选择的母排尺寸为常规尺寸：

所以选型的时候，我们根据实际母排尺寸，选择对应母排热缩管型号就可以。（比如使用的是20*3的母排，我们就可以选用Ф20的母排即可。）

但是如果出现特殊型号的母排，我们无法找到标准的母排热缩管与之对应的时候，我们可以根据公式D=L+W(D是母排热缩管的内劲，L是母排的宽度，W是母排的厚度)。

当然在也有很多时候，没有那么合适的型号给你选择，那么在选择的时候，我们要注意:

1. 如果选择型号过小的母排热缩管，使用后的热缩管厚度可能会偏薄，达不到安全绝缘的效果，也有可能会是母排热缩管破裂。

2. 如果选择型号过大的母排热缩管，使用后热缩管可能会出现缩不紧，或者缩

后的外观褶皱。

母排热缩管折径与内径、壁厚的换算方式

本文介绍母排热缩管折径FD与内径D、壁厚WT的换算，具体内容从下面参数序列号中查找：

1.生产流程:混料——挤出——辐照硫化——扩张——包装

2.介绍：由辐射交联聚烯烃材料制成，理化电气性能优异，主要功能是连接件的电绝缘、各种情况下

母排的绝缘防护、减少相间距等，广泛应用于各类低压开关柜、低压母线槽以及低压电器中的绝缘防护。

3.电压等级：1KV；10KV；20KV(24KV)*；35KV

4.按生产工艺分类：连续型母排，分段型母排。

5.按照收缩比率：正常10KV母排为2.5：1；1KV与35KV的母排为2：1。

6.折径FD与内径D、壁厚WT的换算：管内径D≈2（FD-2WT）/π。

7.扩张成品收缩前壁厚WT前与收缩后壁厚WT后的关系：WT后≈2WT前。

8.检测方法及意义：纵向收缩率《±10%。（沃尔兴标准《±8%）

9.壁厚不均匀度：《30% 计算方法w%=（w厚-w薄）/w厚

10.执行标准：GB/T1059-2007

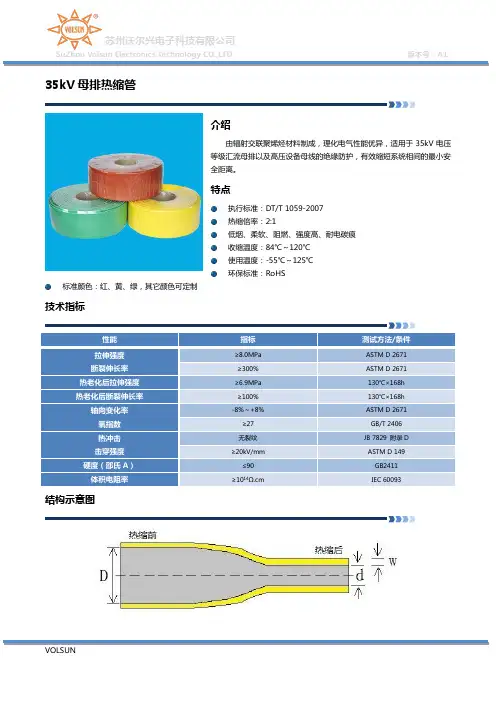

11.母排的技术性能

性能指标测试方法/条件

拉伸强度≥8.0MPa ASTM D 2671

断裂伸长率≥300% ASTM D 2671

热老化后拉伸强度≥6.9MPa 130℃×168h

热老化后断裂伸长率≥100% 130℃×168h

轴向变化率-8%～+8% ASTM D 2671

氧指数≥27 GB/T 2406

热冲击无裂纹JB 7829 附录D

击穿强度≥20kV/mm ASTM D 149

硬度（邵氏A）≤90 GB2411

体积电阻率≥1014Ω.cm IEC 60093
