第三讲 等高线地形图

150m>HA>100m 50m>HB>0m。
黄金：闭合等高线计算 规则：遵循“大于大的，小于小的”规律。
黄金：闭合等高线计算
5分
1.图中河流的流向是
A.东北流向西南
B.东南流向西北
C.西南流向东北
D.西北流向东南
2.图中X点的海拔可能是
A.180
B.200
C.220
D.240
N
a
X
a
300 400
的滞留 ②降水：迎风坡降水多于背风坡 ③光照： 阳坡多于阴坡，同一种植被在阳坡的分 布上界高于阴坡
课堂练习
2分
下图为我国南方某地山区的等高线地形图，图中B、E两地比较，
降水较多的是 B 地，原因是 B地位于迎风坡，降水较多。 。
课堂练习 读某地等高线图回答：
2分
①如果M点温度为10摄氏度，
则N点的温度为 8.2℃ 。
王者：坡度的判断与计算 (坡度＝相对高度/水平距离)
与坡度有关的要素： ①等高距 ②图上距离（等高线间隔） ③比例尺
王者：坡度的判断与计算 (坡度＝相对高度/水平距离)
A
H L
A-B的坡度=
B
H（相对高度） L （水平距离）
200m
丙
100m
5Km 甲 10Km 乙
丁
5Km
甲乙中坡度大的是 甲 ，丙丁中坡度大的是 丙 。
③两地都不在等高线上，则H相： （n-1)d﹤H相﹤(n+1)d。 HCD： 50M﹤CD﹤100M HDE： 50M﹤DE﹤100M
白银：估算陡崖的相对高度
1.图中陡崖的相对高度可能是 ①18m ②21m ③36m ④43m A.①② B.②③ C.③④ D.①④
2.图中陡崖顶部的海拔范围 可能是 A.40m至50m之间 B.45m至60m之间 C.50m至60m之间 D.50m至55m之间
还有其他的特征吗？
（二）等高线地形图 2.有哪些基本特征？
④ 重叠为崖 ——多条等高线重 叠处为 陡崖 。
【找一找】判断出右侧四幅图的地形，并在左图画出来。
①
②
③
④
（二）等高线地形图 3.地形部位的判读
山地、山峰 判读方法：闭合曲线，等高线数 值 外 低 内 高（符号 ） 地形特征： 四周 低 中部 高
D.65 m

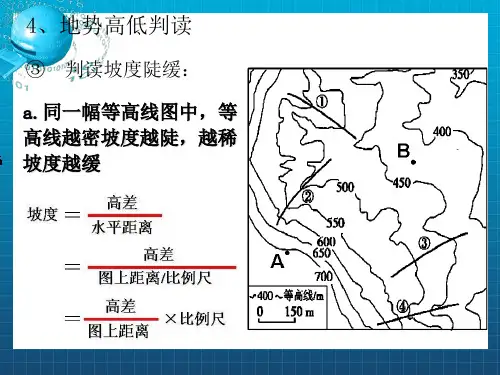

2.图中①②③④附近河水流
C 速最快的是( )
A.①
B.②
C.③
D.④
➢ 生产活动
选点——水库坝址（口小肚子大）
示坡线：指向海拔低的方向，画在 等高线外侧 ，坡度向外侧 降低 。
（二）等高线地形图 3.地形部位的判读
盆地 判读方法：闭合曲线，等高线数值
内低 外 高
地形特征： 中部 低 四周 高 示坡线画法：画在等高线 内侧，坡 度向内侧 降低 。
（二）等高线地形图 3.地形部位的判读
山脊 判读方法：等高线凸向 低值 处； 脊线数值 高 于两侧。（凸 低 为脊） 地形特征：从山顶到山麓凸起高耸 的部分。
课堂练习
2分
下图为我国华北某地等高线地形图，回答以下问题： ①按地表形态来看，A处是 山脊 ，C处是 鞍部 ，E处是 陡崖 。
②甲、乙、丙三条支流的画法中不合理的是
河。
丙处是山脊，不可能形成 河流
课堂练习 读图，完成1—2题。
2分
C 1.图示区域内最大高差可能为( )
A.50 m
B.55 m
C.60 m
喀斯特峰林
多山间盆地（坝子），山多陡 峭孤峰。等高线稀疏处数值小。 山峰等高线密集且平滑。
典型地貌
新月形沙丘
等高线呈封闭新月形。一侧 陡，一侧缓，缓坡为迎风坡。
典型地貌
火山锥
等高线封闭，呈较有规律的 环状，上密下疏。突出特点 为中心海拔突然降低。
➢ 判断气候特征及差异
①气温： • 海拔每升高1000米，气温约下降6℃； • 阳坡热量条件好，阴坡相反； • 盆地不易散热，又容易引起污染空气
b
Yb
黄金：闭合等高线计算
5分
N
a
300
X
3.图中Y点与X点的相对高度可能
a
400
是
A.350
B.280
C.250
D.50
b
Yb
王者：坡度的判断与计算
5分
下图中的等高距和等高线间隔相同，坡度最陡的应是 B
A
B
C
D
0 2千米 1：100000 0 5千米 1：500000
2千米
1千米
5千米
5千米
王者：坡度的判断与计算 (坡度＝相对高度/水平距离)
3分
P
50 20
30
80 70 60
Q 60
50 40
白银：估算陡崖的相对高度
假设重叠于某断崖处的等高线有n条，d为等高距， A为重合 等高线海拔最大的，B为重合等高线海拔最小的。
陡崖顶处海拔高度的范围：A≤H顶﹤A+d 陡崖底处海拔高度的范围：B-d＜H底≤B 陡崖的相对高度:（n-1)d ≤△H﹤(n+1)d
与等高线凸出方向相反。
放射状 向心状
➢ 判断水文、水系特征
②水文特征： •等高线密集的河谷，河流流速大，水能丰富，陡崖处有时 形成瀑布； •河流流量除与降水量有关外，还与流域面积（集水区域面 积）有关；（根据山脊线作为河流的分水岭，确定河流的流 域面积） •河流流出山口后常形成冲积扇。
冲积扇
等高线呈圆弧形，并上密下疏。 多有放射状河流或季节河流。
地理基础知识
等高线地形图
目录
一 等高线地形图 二 地形剖面图
一 等高线地形图
重点内容：
1.等高线地形图的基本特征 2.等高线地形部位的判断 3.等高线地形图的计算 4.等高线地形图的应用
（一）海拔与相对高度
海拔（米）
甲
1500
读图，填写以下内容。
甲地海拔为
米。
乙地海拔为
米。
甲地和乙地的相对高度是
山脊线：凸起各点的连线，也 叫 分水岭 。
（二）等高线地形图 3.地形部位的判读
山谷 判读方法：等高线凸向 高值 处； 谷线数值 低 于两侧。（凸 高 为谷）
地形特征：山脊之间低洼的部分。
山谷线：凸起各点的连线，也 叫 集水线 。
（二）等高线地形图 3.地形部位的判读
鞍部 判读方法：一对山脊等高线和一对 山谷等高线组成。
小组争霸赛
青铜：计算两地间的相对高度ቤተ መጻሕፍቲ ባይዱ
1. 图 中 A 处 的 海 拔 高 度 可 能
是B
（） A.200米 B.208米 C.253米 D.297米
2.图中甲处与15C0处—的200m 相对高度为______ __。
2分
青铜：计算两地间的相对高度
2分
【2013．四川卷】下图示意我国黄土高原某地林木的分布
地形特征：相邻两个山顶之间。是 山谷线的 最高处，山脊线的最低处 。
（二）等高线地形图 3.地形部位的判读
陡崖 判读方法： 多条等高线 重叠 处。 地形特征： 近于垂直的山坡叫 峭壁 ， 峭壁上部突出处，叫 悬崖 。 符号：
课 堂
部位 地形 剖面图示意
练 习
A 山顶
B 山谷
C 山脊
D 陡崖
E 鞍部
课堂练习 判断下面等高线地图上A、B的地形类型。
高原
平原
课堂练习
等高线地形图可以帮助人们正确认识地
形地貌。读图，完成1—2题。 1.上图所示地区地形地势的基本特点是( )
2分
①以丘陵、平原为主 ②中部高，西南、东北低 ③以平原、
盆地为主 ④中部低，西南、东北高
A．③④ B．②③
C．①② D．①④
厘米，则它们之间的坡比
A （坡角的正切）是(
)
A. 1:5 C. 3:5
B. 2:5 D. 1:10
（二）等高线地形图 5.应用
应用
➢ 判断地形、地势特征 ➢ 判断气候特征及差异 ➢ 判断水文、水系特征 ➢ 生产活动
➢ 判断地形、地势特征
海拔多在500米以上，顶部等 高线 稀疏，地势起伏小；边 缘等高线密集 ，地势陡峭。
米。
1000 1000米
500 0
乙
500米
山
1500米
海平面
（二）等高线地形图 1.绘制原理
（二）等高线地形图 2.有哪些基本特征？
山
等高距
H H H
等高线
（二）等高线地形图 2.有哪些基本特征？
① 同线等高 ——同一条等高线上各点海拔 相等 。 ② 同图等距 ——同一幅地图上等高距 一致。 ③ 密陡疏缓 ——等高线越密集，坡度越 陡 ；反之越 缓 。
王者：坡度的判断与计算 (坡度＝相对高度/水平距离)
➢ 同一等高线图上坡度的大小 在同一等高线图上， 等高线分布越密集，则坡度越陡； 等高线越稀疏，则坡度越缓。
王者：坡度的判断与计算 (坡度＝相对高度/水平距离)
➢不同等高线图上坡度的大小 ①若比例尺和等高距相同，则看等高线的疏密程度，等高线 越密集，坡度越大；等高线越稀疏，坡度越小。 例如，下图中(数值单位：米)的坡度由大到小为：
白银：估算陡崖的相对高度
A=500 B=300 n=3 d=100
崖顶高度：500≤H﹤600 崖底高度：200＜H≤300 陡崖的相对高度：200≤H﹤400
蝴蝶交叉法
① 找出较高点的海拔取值范围 ② 找出较低点的海拔取值范围 ③ 作差
黄金：闭合等高线计算
2分
如上图，判断图中A、 B的海拔范围各是多 少？
C>A>D>B
王者：坡度的判断与计算 (坡度＝相对高度/水平距离)
