变频器安装与接线
三相电机变频器接线法
三相电机变频器接线法
在工业领域中，三相电机变频器的应用非常广泛，它能够控制电机的转速和运
行方式，提高系统的效率和灵活性。
而正确的接线是保证变频器与电机正常运行的重要前提。
本文将介绍三相电机变频器的接线法，以帮助读者正确连接设备，避免因错误接线导致的故障和损坏。
1. 电机端接线
三相电机有U、V、W三个绕组，需要与变频器的对应相线连接，一般情况下，U相连接到变频器的U相端子，V相连接到V相端子，W相连接到W相端子。
如果接线错误，电机可能无法正常运行或受到损坏。
2. 地线连接
除了三相绕组的接线外，还需要连接电机壳体的地线，确保电机工作安全可靠。
地线一般与电机壳体上的地线接口相连，然后连接到变频器的地线端子。
3. 电源输入
变频器需连接到电源以提供工作所需的电能，一般有L、N、PE三根电源线。
L线连接到变频器的输入L端子，N线连接到输入N端子，PE线连接到输入PE
端子。
4. 控制线连接
通过控制线连接，可以控制变频器的运行状态、运行频率等参数。
具体接线方
法需根据变频器的制造商提供的接线图或说明书进行。
一般来说，需要连接运行命令线、频率设置线、启停线等。
5. 信号线连接
根据实际需求，可能还需要连接一些信号线，例如温度传感器线、速度传感器
线等，以便实现对电机运行状态的监测和控制。
通过以上正确的接线操作，可以确保三相电机与变频器之间的正常工作连接，
提高系统的运行效率和稳定性。
在接线前，务必仔细阅读变频器的接线图和说明书，并按照要求进行接线操作，以避免因接线错误导致的故障和损坏。
变频器主电路接线端子及连接方式
• 中、大功率情况(>10KW)：
功率较大时，尤其是负载转动惯量较大，频 繁制动时，内设动力制动开关管容量难以满足要 求，制动单元和制动电阻均需外接。电机的发电 反馈会使Ud升高，当制动单元检测到Ud高于某 定额时，制动单元光耦及制动管导通，经RB泄放 能量。当RB等过热或电机过载时热脱扣使常闭点 分断，经THR
• KM——交流接触器，逆变器故障保护时，KM分 断，但由于 R0、T0的接入电使控制电路不会断 电，故障显示报警信息得以保持。
2. 输出端子的连接
U、V、W端子可直接接电 机,多电机并用时最好逐个 接入热过载继电器(KH)， 常闭触点接于变频器的控 制端子，单台电机时无需 KH，逆变器本身具有完善 的过载保护功能（OL）， 但多台并联运行时一台过 载，变频器未必过载。过 载保护的目的是保护电 机。
对应于另一条机械特性。f x fN 为额定频率、额定负载
f N
T TN
时对应的转差频率。当输出
转矩T=0时不补偿，随负载
f
加重，补偿量增加。 • G9S的F28设定转差补偿
f N
功能，设定范围为
T
fN 9.9 ~ 5.0
设定为0时不补偿。
0
TN
• 无需转速闭环可稳速，
受负载变化影响很小。
2. 矢量控制的设定
§6.7 转差补偿、矢量控制和自动
电压调整等功能的设定
1. 转差频率补偿
通常异步机T∝n， n0 n
转差频率f=pn/60 n0
转差频率即转子频率f2。
• 若负载加重，则 n
负载变导致转速改变。
•转差补偿：给定频率未
变频器的操作说明
变频器的操作说明变频器是一种将电源频率转变为可控制的变频调速设备，被广泛应用于工业领域。
它具有出色的调速性能和能耗优势。
本文将为您提供变频器的操作说明。
一、安装和接线：1.安装前，请仔细阅读变频器的安装手册，确保了解其基本要求和注意事项。
2.选择合适的安装位置，确保通风良好、无灰尘和腐蚀性气体，并远离振动和机械冲击。
3.进行接线前，请将电源切断，并在接线时确保无电压。
4.根据接线图将变频器连接至相应的电源和负载。
确保接线正确，并使用绝缘良好的导线。
5.接线完成后，检查接线是否稳固，确保接地可靠。
二、开机操作：1.打开电源，观察变频器显示屏是否正常。
2.如果显示屏上出现错误代码，请参考变频器的说明书对错误代码进行查找和排除。
3.按下“运行”按钮，变频器将开始运行。
三、参数设置：1.进入参数设置界面，可以根据需要修改变频器的各项参数。
2.按照变频器说明书中给出的参数范围和建议进行设置。
3.参数设置完成后，保存并退出设置界面。
四、调速操作：1.通过变频器控制面板或外部控制设备，可以实现对变频器的调速控制。
2.调节变频器输出频率来调整负载的运行速度。
3.注意在调速操作中，保持适当的负载和变频器工作在额定工作范围内。
五、保护功能：1.变频器具有多重保护功能，包括过载保护、过压保护、欠压保护、过热保护等。
2.当变频器检测到异常情况时，会自动切断输出，并显示相应的错误代码。
六、维护保养：1.定期检查变频器的散热器和通风口，并确保无尘和堵塞，保证散热效果。
2.清洁变频器的外壳，使用柔软的布或刷子，避免用水或腐蚀性溶液清洗。
3.定期检查电缆接线是否松动，紧固连接部分并确保导线良好绝缘。
4.关闭电源前，请先切断变频器的输出，避免因突然断电造成损坏。
七、故障排除：1.当变频器出现故障时，请着重注意变频器显示屏上的错误代码。
2.根据错误代码，参考变频器说明书进行故障排除。
总结：。
任务五FR-E700变频器的安装和接线1
变频器的发展及应用范围
长期以来，异步电动机在调速方面一直处于性能不佳的状态。 虽然改变定子侧的电流频率就可以调节转速，是由异步电动 机的基本原理所决定的，是和异步电动机“与生俱来”的。 然而，异步电动机诞生于19世纪80年代，而变频调速技术发 展到迅速普及的实用阶段，却是在20世纪80年代. 是什么原因使变频调速技术从愿望到实现经历了长达百年之 久呢？ 首先，从目前迅速普及的“交-直-交”变频器的基本结构来 看，“交→直”（由交流变直流）的整流技术是很早就解决 了的。而“直→交”（由直流变交流）的逆变过程实际是不 同组合的开关交替地接通和关断的过程，它必须依赖于满足 一定条件的开关器件。
5 ○ (-) (DC0-10V) 接地
}
集电极开 路输出
DC4-20mA(+) ◎ 主回路端子 ○ 控制回路输入端子 ● 控制回路输出端子 ⌒
4(DC4-20mA)
PU接口 (RS-485)
◎
变频器的接线端子主要分为两大类， 主回路端子和控制回路端子。
主回路接线端子排列图如下
主回路接线端子及外接选件端子
（4）PR、PX 内部制动回路端子。用短路片将PR和PX连接时，内部制动有效。 （5）接地端子 安全和降低噪声的需要，防止漏电和干扰，必须可靠接地。
3.控制回路接线端子排列图如下
：
控制回路接线端子分为两大类， 即控制信号输入端子和输出信号端子。
．控制信号输入端子 （1）基本开关控制信号(数字量)输入端子 ① STF正转启动端子。当STF闭合（ON）时正转，断开（OFF）时停止。 ② STR 反转启动端子。 （2）可编程控制信号端子 ① RH.、RM.、RL 多档转速选择端子。通过三个端子的不同组合，可 选择多档转速控制。此端子通过参数设置可有第二功能。 ② RT 第二加/减速时间选择端子。当RT处于闭合（ON）时选择第二 加速时间。 （3）功能设定端子 ① MRS 输出停止端子。当MRS处于闭合（ON ）20ms以上时，变频器 输出停止。用于电磁抱闸停止电动机或在系统发生故障时停止变频器 的输出。 ② RES 复位端子。RES闭合（ON）0.1s以上然后断开，用于解除保护 电路的保护状态。 ⑤ SD 输入信号公共端子（漏型）。 ⑥ PC 输入信号公共端子（源型）。
通用变频器选型、安装、测量与接线规范
通用变频器选型、安装、测量与接线规范一、变频器的选型变频器的正确选择对于控制系统的正常运行是非常关键的。
选择变频器时必须要充分了解变频器所驱动的负载特性。
人们在实践中常将生产机械分为三种类型？恒转矩负载、恒功率负载和风机、水泵负载。
1. 恒转矩负载负载转矩TL与转速n无关，任何转速下TL总保持恒定或基本恒定。
例如传送带、搅拌机，挤压机等摩擦类负载以及吊车、提升机等位能负载都属于恒转矩负载。
变频器拖动恒转矩性质的负载时，低速下的转矩要足够大，并且有足够的过载能力。
如果需要在低速下稳速运行，应该考虑标准异步电动机的散热能力，避免电动机的温升过高。
2. 恒功率负载机床主轴和轧机、造纸机、塑料薄膜生产线中的卷取机、开卷机等要求的转矩，大体与转速成反比，这就是所谓的恒功率负载。
负载的恒功率性质应该是就一定的速度变化范围而言的。
当速度很低时，受机械强度的限制，TL不可能无限增大，在低速下转变为恒转矩性质。
负载的恒功率区和恒转矩区对传动方案的选择有很大的影响。
电动机在恒磁通调速时，较大容许输出转矩不变，属于恒转矩调速；而在弱磁调速时，较大容许输出转矩与速度成反比，属于恒功率调速。
如果电动机的恒转矩和恒功率调速的范围与负载的恒转矩和恒功率范围相一致时，即所谓”匹配”的情况下，电动机的容量和变频器的容量均较小。
3. 风机、泵类负载在各种风机、水泵、油泵中，随叶轮的转动，空气或液体在一定的速度范围内所产生的阻力大致与速度n的2次方成正比。
随着转速的减小，转速按转速的2次方减小。
这种负载所需的功率与速度的3次方成正比。
当所需风量、流量减小时，利用变频器通过调速的方式来调节风量、流量，可以大幅度地节约电能。
由于高速时所需功率随转速增长过快，与速度的三次方成正比，所以通常不应使风机、泵类负载超工频运行。
西门子公司可以提供不同类型的变频器，用户可以根据自己的实际工艺要求和运用场合选择不同类型的变频器。
在选择变频器时因注意以下几点注意事项：(1)根据负载特性选择变频器，如负载为恒转矩负载需选择siemens MMV／MDV 变频器，如负载为风机、泵类负载应选择siemens ECO变频器。
变频器的安装及接线

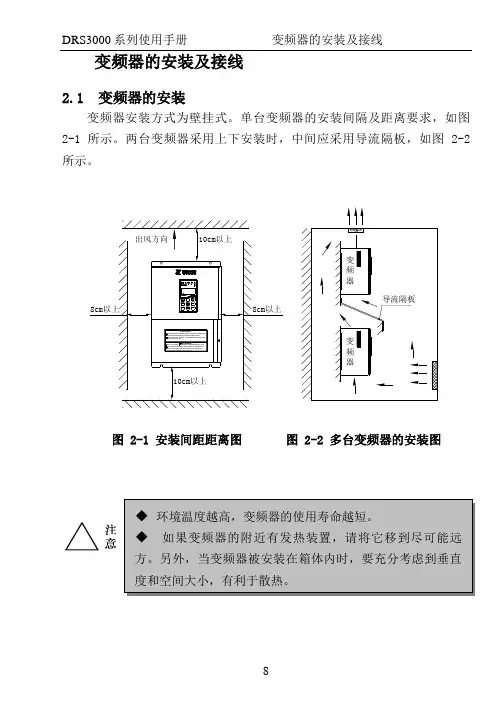

变频器的安装及接线2.1 变频器的安装变频器安装方式为壁挂式。
单台变频器的安装间隔及距离要求，如图 2-1所示。
两台变频器采用上下安装时，中间应采用导流隔板，如图 2-2所示。
10cm以上8cm以上出风方向10cm以上导流隔板变频器8cm以上变频器图 2-1 安装间距距离图 图 2-2 多台变频器的安装图◆ 环境温度越高，变频器的使用寿命越短。
◆ 如果变频器的附近有发热装置，请将它移到尽可能远方。
另外，当变频器被安装在箱体内时，要充分考虑到垂直度和空间大小，有利于散热。
2.2 变频器的安装尺寸图 2-3 变频器尺寸图适用于DRS3000-V4T0055C ～V4T0550机型(金属壳机体)图 2-3 变频器尺寸图适用于DRS3000-V4T0110C 以下机型(塑壳机体)表2-1 变频器安装尺寸表2.3变频器的接线2.3.1注意事项：◆确保电源完全切断10分钟以后，方可打开变频器面盖。
◆确认主回路端子P+，P-之间的电压值在36VDC以下，方可进行内部配线作业。
◆核实变频器的额定输入电压是否与交流供电电源的电压一致。
如输入电压等级不一致，将有可能导致变频器的损坏。
◆请按顺序安装，即安装好主体后再接线以防出现电击事故或损坏变频器。
◆变频器出厂前已通过耐压试验，用户不可再对变频器进行耐压试验。
◆必须在电源与变频器之间连接无熔丝断路器，以免因变频器故障导致的事故扩大，损坏配电装置或造成火灾。
◆务必将变频器的接地端子和电动机外壳连接到接地线。
接地线应使用铜芯线，截面积在4cm2以上，接地电阻◆严禁将控制端子中R1A、R1B、R1C、R2A、R2A以外的端子接上交流220V电源，否则有损坏变频器的危险。
◆严禁将交流电源接到变频器的输出端子U、V、W上，否则将会造成变频器的损坏。
2.3.2变频器端子说明及配线1、主回路端子及功能说明R S T P+WP1GDB P-U V图2-4主回路端子图(适用于DRS3000-V4T0055～0075机型)V WP+P-P1R UT GDBS图2-5主回路端子图(适应于DRS3000-V4T0110～0150机型)R S T GP1P-U V WP+图2-6主回路端子图(适用于DRS3000-V4T0185以上机型)表2-2主回路端子功能说明2、 控制回路端子及功能说明DOG 12CM 3GND AUX 824VR2A R2CDO176R1A R1C R1B 5CM VIN VR GND AO2A01AIN 4图2-7 控制回路端子图(适用于DRS3000-V4T0055C 以上机型)表2-3 控制回路端子功能说明种类端子标号 端子功能开 关 信 号 输 入1 正转运行 — 停止指令2 反转运行 — 停止指令3 外部故障输入4 故障复位输入5 多功能 输入端子 三线式操作，Local/Remote 控制，多段速切换，加减速禁止，外部中断，过热警告，PID 控制，直流制动，速度搜寻，up/down 功能，PG 速度控制，外部故障，计时功能，多功能模拟输入设定6 7 8 CM 开关信号公共地端24V 开关信号24V 电源公共端（也可作24V 独立电源） 模 拟 输 入 信 号VR 速度设定用电源(+12V 、+5V 可选)（也可作独立电源） VIN 电压主速指令（0-10V) AIN 电流主速指令（4-20mA ）AUX 多功能模拟输入端子：辅助频率指令，指令偏置，指令增益，过转矩检出基准，输出电压补偿，加减速时间缩短系数，直流制动电流，运转中失速防止基准，PID 控制，频率下限，跳跃频率4 GND模拟信号公共端子◆ 端子1～8可设定成地或电源模式，当设为地模式时，JP4跳线置于1、2位置，当设为电源模式时，JP4跳线置于2、3位置。
变频器安装接线、调试
THR
外部故障跳闸命令
THR—CM断开，发生OH2跳闸，电动机将滑行停 止，报警信号(OH2)自保持
RST
报警复位
变频器报警跳闸后，RST—CM瞬时接通 (≥0．1s)，使报警复位
模拟监视器
输出0～十10VDC电压；正比于由F46／0～F46／
监
视
FMA—11
3选择的监视信号 0：输出额率 2：输出转矩
8
1.主电路的连接 9
表7—1 主电路端子和连接端子的功能
端子符号
R、S、T U、V、W P1、P (+) P (+)，DB P (+)，N (—)
PE
端子名称
主电路电源端子 变频器输出端子 直流电抗器连接用端子 外部制动电阻器连接用端子 制动单元连接端子 变频器接地用端子
说明
连接三相电源 连接三相电动机 改善功率因数的电抗器 连接外部制动电阻(选用件) 连接外部制动单元 变频器机壳的接地端子
1)功用
仅用于和工频电源切换等特殊情况下，一般不用。
2)选择 因为输出电流中含有较强的谐波成分，故取
IKN≥1.1IMN
(7—3)
式中 IMN——电动机的额定电流。
19
3．制动电路及制动单元
（1）功用
当电动机因频率下降或重物下降(如起重机械)而处于再生制动状态时，避免在直流回路中产生过高的泵
生电压。
220
415 0．05
24
由于交流电抗器是串接在电源与变频器输入侧，在工程实践中一般在下列情况下使用输入交流电抗器： ①变频器所用场所的电源供电容量与变频器容量之比为10：1以上。 ②在以变频器同一电源上接有晶闸管设备，或带有开关控制的功率因数补偿装置的。 ③三相电源的电压不平衡度较大，且大于3%时。 ④变频器功率〉30Kw时考虑配置交流电抗器。
变频器的安装及接线
编者按] 我国变频器应用始于20 世纪80 年代末，由于变频器的应用可节省电能、降低生产成本、减少维修工作量、实现生产自动化，对产品质量、产量有很大提高。
因而变频器的应用已深入工业、交通乃至人民生活的各个领域，以每年20%的递增量迅速发展。
随着变频器的应用领域不断扩展及数量的不断增加，变频器的相应故障也增多了。
因此广大从业人员希望当变频器在应用及发生故障时，能够尽快诊断，即实现“有病就医，医后就好”的愿望。
为此，我们特邀张选正高工撰写“变频器安装调试及维修”系列讲座，以飨读者。
张选正高工是国内最早从事变频器应用的专家，多年来在生产一线从事变频器在工业自动化中的应用，积累了丰富的实践经验。
他将实际中遇到的问题及解决方法予以总结，撰写60余篇文章介绍了变频器选型、安装、调试、测试、维修及故障诊断的经验。
这一系列讲座，就是他提取以往经验的精华，深入浅出地介绍了这一方面的方法及经验，分6 讲刊出，希望得到读者的欢迎。
本刊编辑部也将继续秉承“关注变频技术应用，构建和谐节能社会”的办刊宗旨，为广大读者尽心尽力地服务。
1 变频器的调试变频器在安装好之后，必须进行相关的检查和调试，才能投入正式运行。
1.1 通电前的检果变频器通电之前，通常应进行下列检查。
1.1.1 变频器外观接线检查对照变频器使用说明书和系统设备图，首先检查变频器的安装空间和安装连接是否符合要求，查看变频器的铭牌数据是否与所驱动的电动机相配合，然后检查变频器的主电路接线和控制电路接线是否符合要求。
主要注意以下几个方面的问题：1）交流电源不要加到变频器的输出端；2）变频器与电动机之间的接线不能超过允许的最大布线距离，否则应加交流输出电抗器；3）交流电源线不能接到控制电路端子上；4）主电路地线和控制电路地线、公共端、零线的接法应符合要求；5）在工频与变频工作相互切换的应用中，电气与机械的互锁是否满足要求。
1.1.2 电源电压、电动机和变频器控制信号测试检查电源电压是否在容许值以内，测试变频器的控制信号（模拟量和开关量）是否满足工艺要求。
西门子变频器的安装与接线
全彩图学习变频器之西门子变频器1.1西门子变频器的安装与接线西门子MM440是目前应用较为广泛的变频器。
变频器在交流电机调速控制系统中，主要有两种典型使用方法，分别为单相交流和三相交流变频调速系统，如图所示。
图单相和三相交流变频调速系统结构组成西门子MM440是用于控制三相交流电动机速度的变频器系列。
该系列有多种型号。
这里选用的MM440订货号为6SE6440一2UC13 7AA1，外形如图所示。
该变频器额定参数为：·电源电压：220V，单相交流·额定输出功率：0.37KW·额定输出电流：2.5A·操作面板：基本操作板CBOP)1.2 MM440变频器的接线(1）变频器接线端子及功能打开变频器后，就可以连接电源和电动机的接线端子。
接线端子在变频器机壳下端。
西门子MM440系列为用户提供了一系列常用的输入输出接线端子，用户可以方便的通过这些接线端子来实现相应的功能，打开变频器后可以看到变频器的接线端子如图下图所示。
这些接线端子的说明如下：(2）变频器控制电路的接线变频器的控制电路工般包括输入电路、输出电路和辅助接口等部分，输入电路接收控制器(PLC)的指令信号(开关量或模拟量信号),输出电路输出变频器的状态信息(正常时的开关量或模拟量输出、异常输出等)，辅助接口包括通信接口、外接键盘接口等。
通用变频器是一种智能设备,其特点之一-就是各端子的功能可通过调整相关参数的值进行变更。
1.3 MM440变频器面板介绍面板操作方法用基本操作面板（BOP）更改参数的数值下面以更改参数P0004的数值为例介绍操作步骤，见表3-3、表3-4。
①用BOP改变P0004参数过滤功能，见表3-3。
表3-3 用BOP改变P0004参数过滤功能②以P0719为例修改下标参数，见表3-4。
表3-4 修改下标参数由于高级操作面板AOP是可选件，在这里不作详细介绍，如需要可参看随机使用手册。
vfd2a8me21annaa变频器使用说明书
vfd2a8me21annaa变频器使用说明书摘要：1.变频器概述2.变频器安装与接线3.变频器参数设置4.变频器运行与调试5.变频器维护与故障处理6.结论正文：一、变频器概述变频器是一种将电源恒定频率转换为可调频率的电力调节设备，用于控制交流电机的转速。
变频器在工业生产、家用电器等领域具有广泛的应用。
本说明书主要介绍一款型号为vfd2a8me21annaa 的变频器的使用方法。
二、变频器安装与接线1.安装环境：变频器应安装在通风良好、干燥、无腐蚀性气体的环境中，避免阳光直射和雨淋。
2.安装方式：根据实际情况，可以选择壁挂式或柜式安装。
3.接线：a.将输入电源线接入变频器的电源输入端；b.将输出电缆接至电机；c.接线时，注意电源线与电机线不要错位，且接线牢固。
三、变频器参数设置1.参数分类：变频器参数主要分为基本参数和扩展参数。
2.参数设置方法：使用配备的遥控器或通过面板按键进行参数设置。
3.常用参数设置：a.设置电源电压、频率；b.设置电机参数，如额定电压、额定频率等；c.设置加速、减速时间；d.设置电流限制等。
四、变频器运行与调试1.启动：接线完成后，给变频器通电，此时变频器处于待机状态。
通过遥控器或面板按键，将变频器切换至运行状态。
2.调试：根据实际需求，调整变频器的参数，观察电机转速、运行电流等，确保运行正常。
五、变频器维护与故障处理1.维护：定期检查变频器的运行状态，保持设备清洁，定期更换易损件。
2.故障处理：a.若变频器无法启动，检查电源线、接线是否正常；b.若电机无法正常运行，检查电机线、参数设置是否正确；c.若运行过程中出现异常，查看故障代码，参照说明书进行处理。
六、结论本说明书详细介绍了vfd2a8me21annaa 变频器的安装、接线、参数设置、运行与调试以及维护与故障处理等内容，为用户提供了详细的使用指南。
变频器安装及接线
第二章变频器的安装及接线2.2变频器的安装尺寸图 2-3 变频器尺寸图适用于DRS2800-G4T0015（含）DRS2800-G4T0110（含）机型（塑胶机壳）适用于DRS2800-G4T0055/P4T0075～G4T0900/P4T1100机型（金属机壳）图 2-5 变频器尺寸图适用于DRS2800-G4T1100/P4T4000以上机型（立式柜机）表2-1 变频器安装尺寸表产品型号 额 定电 流（A）L1mmL2mmL3mmW1mmW2mmH1mmH2mm安装mm重量kg壳体类型DRS2800-G2S/4T0015 6.5DRS2800-G2S/4T0022 9DRS2800-G/P4T0022C 4.5DRS2800-P4T0040C 8168\180113 125 15115743DRS2800-G4T0040C 8DRS2800-G/P4T0055 13DRS2800-P4T0075 17236\248148 160 1661724 3.7 DRS2800-G4T0075 15DRS2800-G/P4T0110 25 DRS2800-P4T0150 33335\348150 223 1771834 4.5塑胶壳体DRS2800-G4T0055 13DRS2800-G/P4T0075 17DRS2800-P4T0110 25303287320170 205 18820177DRS2800-G/Z4T0110 25DRS2800-G/P/Z4T0150 33DRS2800-P4T0185 37371348385178 253 213227712 DRS2800-G/Z4T0185 37DRS2800-G/P/Z4T0220 45DRS2800-P4T0300 60433412450216 286 224238918 DRS2800-G/Z4T0300 60DRS2800-G/P/Z4T0370 75 DRS2800-P4T0450 90478457495250 320 245258925金属壳体产品型号额 定电 流（A）L1mmL2mmL3mmW1mmW2mmH1mmH2mm安装mm重量kg壳体类型DRS2800-G/Z4T0450 90DRS2800-G/P/Z4T0550 110DRS2800-P4T0750 150608580628250 360 274287935 DRS2800-G/Z4T0750 150DRS2800-G/P4T0900 180DRS2800-P4T1100 220720690750280 440 3123251050 DRS2800-G4T1100 220DRS2800-G/P4T1320 260DRS2800-P4T1600 320258\1066544 574 37939212110 DRS2800-G4T1600 320DRS2800-G/P4T1850 370DRS2800-G/P4T2000 400DRS2800-P4T2500 500258\1263544 574 37939212150DRS2800-G4T2500 500DRS2800-G/P4T2800 560DRS2800-G/P4T3150 630DRS2800-P4T3500 700250\1700553 713 41042320180 DRS2800-G4T3150 630DRS2800-G/P4T3500 700 DRS2800-G/P4T4000 800250\1900640 800 41042320190金属壳体2.3变频器的接线 2.3.1注意事项：表2-2主回路端子功能说明2、控制回路端子图2-10 控制回路端子图(适用于DRS2800-G4T0110以下机型 塑料机壳)图2-11 控制回路端子图(适用于DRS2800-G4T0055以上机型 金属机壳)注：RA、RB为R485通讯接口。
变频器的安装及接线 液体电阻起动柜(水阻柜)介绍
变频器的安装及接线液体电阻起动柜(水阻柜)介绍1.液体电阻起动柜是近年来运用比较广泛的电机起动设备。
液体电阻，顾名思义就是在电机定子回路（笼型电机）或转子回路（对绕线电机）中串入液态电阻，电机在起动过程中液态电阻阻值在预定的时间内自动无级减小，直至阻值接近为零（实现电机降压无冲击地平滑起动），将液阻自动切除，电机投入正常运行，每小时至少可以启动3-5次。
2.液体电阻起动柜主要由以下几个部分组成：水箱、极板（分动极板及静极板）、传动机构、限位机构（行程开关）及相关电器元件，如继电器（或PLC）、时间继电器、接触器、按钮、指示灯等状置构成，主要适用于400V、3KV、6KV、10KV各个电压等级，功率范围从500KW-30000KW绕线式交流异步电动机和低压鼠笼式交流异步电动机的平滑软起动,与频敏电阻、变频器、电抗器等其它起动方式相比，具有起动功率因数高（因是阻性负载）、造价低、维护简单等特点，最低可将电机启动电流限制在额定电流的1.3倍，有效减小电机启动对电网的冲击，因而在近年来广泛受到用户的亲赖。
3.工作原理:在绕线电动机的转子回路中串入特制的电解液作为电阻，并通过调整电解液的浓度及改变两极板间的距离使串入电阻阻值在起动过程中始终满足电机机械特性对串入电阻值的要求，从而使电动机在获得最大起动转矩及最小起动电流的情况下均匀升速，平稳起动。
起动结束，电气开关短接转子回路。
4.运行原理：电机开关柜合闸的同时，水阻柜接收到真空断路器运行信号，动极板自上而下开始运行，在设定的时间内电阻值逐渐下降，当电阻接近于零时，安装在水阻柜内的真空接触器吸合，电机启动完成，经过延时几秒后，动极板自动复位至原始状态，等待一下次启动。
如水阻柜在预定的时间内起动没有完成就会发出一个故障报警信号，自动切断开关柜，确保电机不开路。
5.工作性能特点：（1）起动电流小，平滑无冲击，保证电网可靠运行；（2）起动电流小于额定电流的1.3倍（3）可连续起动10~20次，特别适用于重载起动;;（4）对电网影响小，无谐波污染;（5）起动平稳，有效保护电动机及传动机械；（6）结构简单，安装维护方便，可靠性高。
变频器的使用方法
变频器的使用方法
变频器是一种能够改变电源频率的装置，用于控制电动机或其他电力设备的运行速度。
以下是变频器的使用方法：
1. 安装变频器：将变频器正确安装在所需控制的电动机或设备上。
确保电源线和控制线正确连接，并且接地良好。
2. 连接电源：将变频器与电源连接，确保电源电压符合变频器的额定电压要求。
接线时应按照变频器的接线图进行正确连接。
3. 设置参数：根据实际需求，进行变频器参数的设置。
参数设置涉及到电机的额定功率、额定转速、额定电流等，应根据实际情况进行调整。
4. 调试运行：在进行实际运行前，需要对变频器进行调试。
先通过手动方式调整变频器的输出频率，观察电动机或设备的运行情况。
如果一切正常，可以使用自动模式进行实际运行。
5. 监测和调整：在设备运行过程中，需要监测电动机或设备的运行状态。
可以通过变频器的显示屏来查看相关参数，如输出频率、输出电压、输出电流等。
根据实际情况，可以通过调整参数来优化设备的运行效果。
6. 故障排除：如果发现设备运行异常或出现故障，需要进行故障排除。
可以通过变频器的故障代码或报警信息来判断故障原因，并进行相应的修复或调整。
总之，使用变频器需要仔细阅读变频器的使用说明书，并按照操作步骤进行正确的安装、设置和调试。
在运行过程中，需要进行监测和调整，以确保电动机或设备的正常运行。
在遇到故障时，及时进行排除和修复，以保证设备的安全和稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(8) 接到电动机的连接线应采用屏蔽的电缆，并用电缆接线卡子将屏蔽层的两 端接地。
二 变频器的使用注意事项
(1)电源及电机接线的压接端子推荐使用带绝缘套管的端子。
(2)电源若向变频器的输出端子（U、V、W）通电，则会导致变频器损坏。因此 请务必防止此种接线。
4) 请不要向控制电路的接点输入端子（例如：STF）输入电压。
二.FR-E740变频器的接线 4．控制回路接线时的注意事项
5) 异常输出端子（A、B、C）上请务必接上继电器线圈或指示灯。
6) 连接控制电路端子的电线建议使用尺寸为0.3mm2～0.75mm2的电线。若 使用尺寸为1.25mm2或以上的电线，在接线数量多时或者由于接线方法不当，会 发生前盖板松动，操作面板接触不良的情况。
二.FR-E740变频器的接线
1．主回路接线
变频器容量
0.4K
非超低噪 200V系列 300m 音模式 400V系列 200m
超低噪音 200V系列 200m 模式 400V系列 30m
0.75K 500m 200m 300m 100m
推荐最大布线长度
1.5K
2.2K
3.7K以 上
500m 500m 500m
项目三 任务一 初识FR-E740变频器
FR-E740变频器安装与接线
机电工程系 刘岩
一.FR-E740变频器的安装
必须确保周围环境能充分满足电气标准对变频器，所规定环境的允许 值。
垂直安装
安装条件
1) 小心使用。
注意事项
2) 安装在不易受震动的地方，注意台车冲床等的震动。
3) 注意周围的温度。安装场所的周围温度不能超过允许温 度(-10°C~ 50°C)。
二.FR-E740变频器的接线 4．控制回路接线时的注意事项
1) 端子SD、SE以及端子5是输入输出信号的公共端端子。不要将公共端端 子接大地。
2) 控制电路端子的接线应使用屏蔽线或双绞线，而且必须与主电路，强 电电路分开接线。
3) 由于控制电路的输入信号是微电流，所以在插入接点时，为了防止接 触不良，微信号用接点应使用两个以上并联的接点或使用双接点。
二.FR-E740变频器的接线 3．控制回路接线
3)按规定的紧固转矩拧紧螺丝。 如果没拧紧会导致电线脱落或误动作。拧得过紧会损坏螺丝或单元，导致 短路或误动作。紧固转矩：0.5N⋅m～0.6N⋅m （端子A、B、C）0.22N⋅m～0.25N⋅m （上述以外） * 螺丝刀：小型螺丝刀（刀尖厚度：0.4mm／刀尖宽度：2.5mm）
二.FR-E740变频器的接线 6．变频器输入侧电磁接触器的连接
变频器输入侧电磁接触器
欢迎收听下一次微课
• 变频器的使用注意事项
项目三 任务一 初识FR-E740变频器
FR-E740变频器使用注意事项
机电工程系 刘岩
一 电磁干扰的防护
(1) 确信机柜内的所有设备都已用短而粗的接地电缆可靠地连接到公共的星形 接地点或公共的接地母线上。 (2) 确信与变频器连接的任何控制设备(例如PLC)也像变频器一样，用短而粗的 接地电缆连接到同一个接地网或星形接地点上。
(3)接线时请勿在变频器内留下电线切屑。 电线切屑可能会导致异常、故障、误动作发生。请保持变频器的清洁。 在控制柜等上钻安装孔时请勿使切屑粉掉进变频器内。
2．主回路接线注意事项
①三相交流输入电源必须与主电路端子L1、L2、L3连接,绝对不能接U、V、 W, 否则会损坏变频器。
②在变频器与电源线连接或更换变频器的电源线之前，就应完成电源线 的绝缘测试。
③确保电动机与电源电压的相匹配。 ④变频器接地线不可以和电焊机等大电流负载共同接地，而必须分别接 地。 ⑤确保供电电源与变频器之间正确接入与其额定电流相应的断路器、熔 断器。 ⑥变频器的输出端不能接浪涌吸收器。
7) 接线请使用30m或以下长度的电线。
二.FR-E740变频器的接线 5．逻辑控制的切换
使用漏型逻辑接口处针插头，移到源型逻辑。接头的切换，请在通电前 进行。
逻辑控制切换方法
二.FR-E740变频器的接的接线 5．逻辑控制的切换
漏型逻辑指信号输入端子有电流流出时信号为ON的逻辑。 源型逻辑指信号输入端子中有电流流入时信号为ON的逻辑。
二.FR-E740变频器的接线 3．控制回路接线
FR-E740变频器控制电路接线端子
二.FR-E740变频器的接线 3．控制回路接线
1) 请剥开电线的外皮进行控制电线的接线。电线外皮的剥开尺寸如下所 示。外皮剥开过长会有与邻线发生短路的危险。剥开过短电线可能会脱落。
2) 旋松端子螺丝，将电线插入端子。
(3) 由电动机返回的接地线直接连接到控制该电动机的变频器的接地端子(PE) 上。
(4) 接触器的触点最好是扁平的，因为它们在高频时阻抗较低。
一 电磁干扰的防护 (5) 截断电缆的端头时应尽可能整齐，保证未经屏蔽的线段尽可能短。
(6) 控制电缆的布线应尽可能远高供电电源线，使用单独的走线槽，在必须与 电源线交叉时，相互应采取900交叉。
4) 安装在不可燃的表面上。同时为了使热量易于散发应在其 周围留有足够的空间。
注意事项
5) 避免太阳光直射高温和多湿的场所。 6) 应回避油雾易燃性气体棉尘和尘埃等等漂浮的场所，将 变频器安装在清洁的场所或安装在可阻挡任何悬浮物质的封闭型 屏板内
7) 注意变频器安装在控制柜内的散热方法。
8) 变频器一定要用螺丝垂直且牢固地安装在安装板上。
300m 500m 500m
500m 500m 500m
200m 300m 500m
运行后, 改变接线的操作, 必须在电源切断10分钟以上, 用万用表检查电压 后进行断电后一段时间内, 电容上仍然有危险的高压电。
二.FR-E740变频器的接线 1．主回路接线
电动机和电源的接线方法
二.FR-E740变频器的接线
二.FR-E740变频器的接线 主回路端子排列
二.FR-E740变频器的接线 1．主回路接线
电源及电机接线的压着端子要使用带有绝缘管的端子，切勿把电源接 到变频器输出端上(U,V,W),否则将损坏变频器。在接线后,零碎线头必须 清除干净,以避免可能造成异常,失灵和故障,必须始终保持变频器清洁。
为使电压下降在2%以内，应选择适当型号的电线接线。
