玩具结构设计常见结构设计方法系列教程之二
毕业设计(论文)-玩具电动车的结构设计
毕业设计题目玩具电动车的结构设计学生姓名学号系部专业班级指导教师二〇一五年X月摘要我国是全球第一大玩具生产国，其中玩具车玩具一直以来都是儿童和成人最受欢迎的产品，目前市场上玩具多种多样，最出名的就是固高玩具。
目前，随着人们生活水平的不断提高，玩具不再是儿童的专属产品，很多年前收藏爱好者也是玩具消费的庞大群体。
本设计设计一款儿童电动玩具车，其主要面对的消费群体是2岁以上的儿童。
它包括车身、后轮驱动装置、转向装置、操作面板和动力电源组成。
本次毕业设计的主要任务是完成整个儿童玩具车的设计，本文完成整机的设计计算，包括后驱动装置的设计，转向系统的设计等，然后利用SOLIDWORKS完成整机三维工程图的绘制，最后生成二维工程图。
关键词：玩具儿童玩具车三维工程图二维工程图全套图纸三维加AbstractChina is the world's largest toy producer, in which the robot toy has been adult children and the most popular products, currently on the market a variety of toys, the most famous is Gugao toys. At present, with the continuous improvement of people's living standard, the toy is no longer the exclusive products for children, a large group of enthusiasts many years ago is toy consumption. The design of a children electric toy car, the main face of the consumer groups are children over 2 years old. It includes the body, the rear wheel driving device, steering device, operation panel and power supply. The main task of this graduation design is the design of the children's toy car, this paper completed the calculation of the design, including the design of rear driving device, steering system design, and then use SOLIDWORKS to complete the drawing of the 3D drawing, the last generation of two-dimensional engineering drawing.Keywords: toy toy vehicle 3D drawing two-dimensional engineering drawings目录摘要 (i)Abstract (ii)第一章绪论 (1)1.1课题研究的目的与意义 (1)1.2 我国玩具行业的发展概况 (1)1.3 我国玩具行业的消费现状 (2)1.4 玩具行业的发展前景 (3)1.4.1传统玩具向电子玩具过渡 (3)1.4.2 提高玩具附加值势在必行 (3)1.5本课题研究的内容及方法 (4)1.5.1 研究内容 (4)1.5.2拟定解决问题的方法 (4)第二章玩具电动车的总体设计方案 (5)2.1 玩具车运动方式的选择 (5)2.2转向系统的确认 (6)2.3 驱动装置的结构方案 (7)2.4 总体方案拟定 (7)2.5本章小结 (8)第三章玩具电动车整体结构的设计 (9)3.1驱动电机的选择 (9)3.2 前轮三角支撑杆的有限元分析 (11)3.2.1 前轮三角支撑杆零件的三维建模 (12)3.2.2 确定材料 (12)3.2.3 添加夹具 (13)3.2.4 施加载荷 (14)3.2.5 生成网格 (14)3.2.6 运算求解 (15)3.2.7 分析结果输出 (16)4.1 Solidworks软件简介 (19)4.2 座椅的造型 (20)4.3 方向盘的造型 (21)4.4 车轮圈的造型 (21)4.5 车身的造型 (22)4.6 控制面板造型 (23)4.7 外胎的造型 (24)4.7 玩具电动车的装配 (24)4.8 三维向二维的转换 (26)第五章结论 (29)5.1 本论文所取得的结果 (29)5.2 技术展望 (29)参考文献 (30)致谢 (31)第一章绪论1.1课题研究的目的与意义中国是玩具大国，玩具出口在我国的外贸出口中占主要地位。
《玩具机构设计与制作课程学习指南》

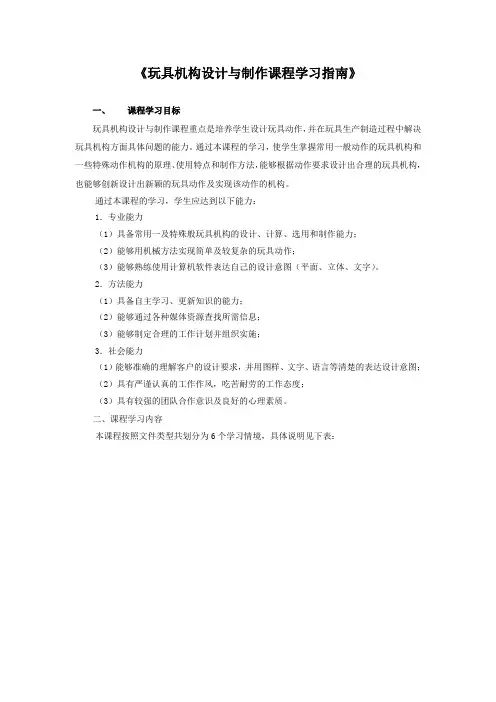

《玩具机构设计与制作课程学习指南》一、课程学习目标玩具机构设计与制作课程重点是培养学生设计玩具动作，并在玩具生产制造过程中解决玩具机构方面具体问题的能力。
通过本课程的学习，使学生掌握常用一般动作的玩具机构和一些特殊动作机构的原理、使用特点和制作方法，能够根据动作要求设计出合理的玩具机构，也能够创新设计出新颖的玩具动作及实现该动作的机构。
通过本课程的学习，学生应达到以下能力：1．专业能力（1）具备常用一及特殊般玩具机构的设计、计算、选用和制作能力；（2）能够用机械方法实现简单及较复杂的玩具动作；（3）能够熟练使用计算机软件表达自己的设计意图（平面、立体、文字）。
2．方法能力（1）具备自主学习、更新知识的能力；（2）能够通过各种媒体资源查找所需信息；（3）能够制定合理的工作计划并组织实施；3．社会能力（1）能够准确的理解客户的设计要求，并用图样、文字、语言等清楚的表达设计意图；（2）具有严谨认真的工作作风，吃苦耐劳的工作态度；（3）具有较强的团队合作意识及良好的心理素质。
二、课程学习内容本课程按照文件类型共划分为6个学习情境，具体说明见下表：三、教学资源教学资源主要包括参考书、课程网站、专业网站、专业杂志等。
1.玩具专业网络资源：http://61.144.43.233/wjjx/2.玩具专业教学资源库：http://61.144.43.233/wjjx/zyk/index.asp3.玩具机构http://121.33.253.215/solver/classView.do?classKey=216924.玩具设计论坛：/四、学习方法指导本课程是理论与实践相结合的课程，将采用小组教学法进行课堂教学。
每个情境老师会发放相关学习单（如任务单、作业单、引导文等），同学们根据提示进行主动学习。
大家除了按照课堂要求进行听课和讨论之外，还要在网络上查找资料，到市场去调研，部分内容将采用自学的方式（可参看精品课程的录像资料）进行。
机甲玩具设计入门知识点

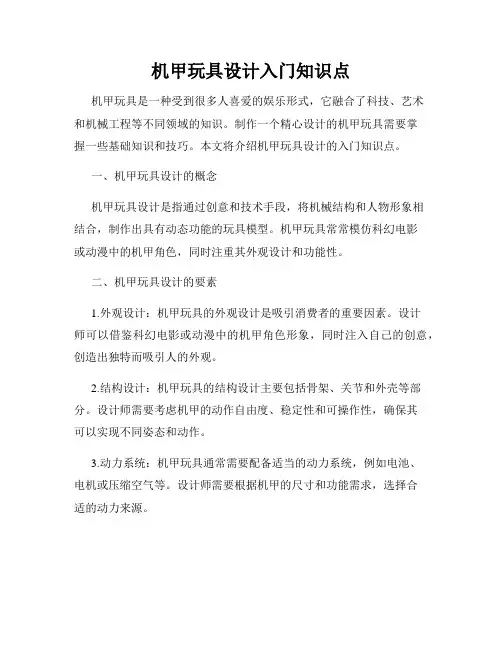

机甲玩具设计入门知识点机甲玩具是一种受到很多人喜爱的娱乐形式，它融合了科技、艺术和机械工程等不同领域的知识。
制作一个精心设计的机甲玩具需要掌握一些基础知识和技巧。
本文将介绍机甲玩具设计的入门知识点。
一、机甲玩具设计的概念机甲玩具设计是指通过创意和技术手段，将机械结构和人物形象相结合，制作出具有动态功能的玩具模型。
机甲玩具常常模仿科幻电影或动漫中的机甲角色，同时注重其外观设计和功能性。
二、机甲玩具设计的要素1.外观设计：机甲玩具的外观设计是吸引消费者的重要因素。
设计师可以借鉴科幻电影或动漫中的机甲角色形象，同时注入自己的创意，创造出独特而吸引人的外观。
2.结构设计：机甲玩具的结构设计主要包括骨架、关节和外壳等部分。
设计师需要考虑机甲的动作自由度、稳定性和可操作性，确保其可以实现不同姿态和动作。
3.动力系统：机甲玩具通常需要配备适当的动力系统，例如电池、电机或压缩空气等。
设计师需要根据机甲的尺寸和功能需求，选择合适的动力来源。
4.控制系统：机甲玩具的控制系统可以采用手动或遥控方式。
手动控制通过按钮或滑动杆等手动操作实现机甲的动作，而遥控方式则通过无线信号控制机甲动作。
5.材料选择：机甲玩具的材料选择要考虑其外观效果、强度和耐用性。
常见的材料包括塑料、金属和橡胶等，设计师可以根据实际需求选择合适的材料。
三、机甲玩具设计的步骤1.概念设计：在开始制作机甲玩具之前，设计师需要充分思考和构思。
他们可以通过手绘草图或使用计算机辅助设计软件，设计机甲的外观形象和结构布局。
2.结构设计：根据概念设计，设计师可以开始进行机甲的结构设计。
他们需要确定机甲的骨架、关节和外壳等组成部分，并考虑其相互连接和动作的实现方式。
3.零部件制作：根据结构设计，设计师可以制作机甲玩具的各个零部件。
这包括使用3D打印技术或手工工艺制作零部件，并注意保持其准确度和一致性。
4.组装测试：在完成零部件制作后，设计师可以开始进行机甲玩具的组装。
玩具设计与制作项目教程
三 . 从创意构思到玩具设计手绘
玩具的尺度
通过比较的方法得到或者利用参照物 玩具的尺度是影响玩具透视的重要因素，可以通过比较参照物来知晓尺度的大小。可以通过与人 高度比较。这样能够直接感知玩具的大小尺度。
三 . 从创意构思到玩具设计手绘
玩具的透视
对比两个透视说明感觉合理的透视 物体的尺度取决于透视由眼睛与物体之间的距离决定，即为视距
同行业竞品分析，拟定策略
研究开发平台和技术以及媒介
结果使得项目计划得以发展
创意设计
提出概念，创意和设想以及儿童的需求，从而进一步完善改进创意
创意玩法设计，功能设定
手绘草图，效果图以及各种形式的设计概念
技术和材料分析确定生产工艺和技术以及成本核算
概念形成
定义论证
细化设计，颜色搭配，画图
完成外观模型以及创意原型的制作
运用三维软件辅助设计完成具体的设计
制作出样品，收集用户和市场的反馈
确认设计方案
实施生产
提交定案的设计样本，制定生产方案
确定生产需要的规格和技术，测算材料和成本计算
试板，以及试产
玩具包装，说明书，宣传页以及推广物料
总结
玩具设计的基本能力要求
1. 达到设计要求，了解客户的需求 2. 达到市场要求，相关市场调查 3. 达到制作要求 4. 达到效果图的创意艺术效果要求
玩具设的 流程
1
2
不同的年龄适合不同的玩具
基本玩具设计的步骤
步骤1：市场调查 步骤2：创意设计 步骤3：定义论证 步骤4：实施生产
分析每个年龄层的需求，举例说明
二. 玩具设计的基础知识
市场调查
前期调查，资料收集和研究工作
发现需要解决的玩具产品的主要问题
乐高常见结构搭建
乐高常见结构搭建乐高是一种非常受欢迎的玩具，它的独特之处在于其模块化的结构设计，使得孩子们可以通过自己的想象和创造力搭建各种不同的建筑、车辆、动物等模型。
在乐高的世界里，有许多常见的结构搭建方法。
以下是一些常见的乐高结构搭建及其说明：1.正方形叠加法这是最常见的乐高结构搭建方法之一，即将一些相同的乐高方块按照相同的方式叠放在一起。
这种方法可以用来建造简单的建筑物和平台。
2.拼图法拼图法是在平面上构建形状的一种方法。
通过将乐高方块组合成不同的形状，可以建造出各种有趣的图案和艺术作品。
3.层叠法层叠法是将乐高方块按照不同的高度层叠在一起。
这种方法可以用来建造高建筑物、山脉、桥梁等。
4.随机叠加法随机叠加法是将乐高方块以不同的角度和方式叠放在一起，形成一种随机的结构。
这种方法可以用来建造抽象的艺术作品和装饰品。
5.框架法框架法是通过用乐高方块建立一个基本的框架结构，然后在框架上添加其他乐高元素来搭建模型。
这种方法适用于建造复杂的机械、机器人等。
6.空心法空心法是在乐高结构内部空出一些空间，以增加模型的稳定性和强度。
这种方法适用于需要更牢固的结构的模型。
7.堆砌法堆砌法是将乐高方块随意堆叠在一起，形成一种杂乱无章但有趣的结构。
这种方法适用于建造废墟、冲浪浪等。
8.复制法复制法是将一个已经搭建好的乐高结构通过复制的方式，扩大或缩小它的规模。
这种方法适用于建造一系列相同的元素，例如城堡的城墙、树木等。
乐高的结构搭建方法千变万化，只要你拥有想象力和创造力，你可以根据自己的想法和需要创造出无限的模型。
希望以上的常见的乐高结构搭建方法可以为你提供一些启发，让你享受乐高的乐趣。
拼图玩具产品设计方案模板
拼图玩具产品设计方案模板1. 引言在本文中，将呈现一个拼图玩具产品设计方案模板，旨在提供一个指导性框架，以帮助设计师们有效地开发各类拼图玩具产品。
2. 产品概述本部分将详细介绍拼图玩具产品的概况，包括产品的功能、特点和市场定位。
设计师需要明确产品所面向的目标群体，并将其需求与产品功能相匹配。
3. 目标群体分析在此部分，设计师需要深入分析目标群体的特点，包括年龄段、性别、兴趣爱好等。
通过了解目标群体的需求，有助于设计师们为他们创造出更富吸引力和趣味性的拼图玩具。
4. 产品设计要求本节旨在明确拼图玩具的设计要求，包括外观设计、材质选用、安全性要求等。
设计师需要考虑到产品的耐用性、易操作性以及与目标群体的交互性。
5. 结构设计在此小节中，设计师们可以详细介绍拼图玩具的内部结构设计，包括拼图块之间的连接方式、拼图板的设计以及其他相关元素。
结构设计要简洁合理，方便拼图块的拆解和组合，同时也要保证产品的稳固性。
6. 外观设计本节将重点强调拼图玩具的外观设计，包括色彩搭配、图案设计等。
设计师需要考虑到目标群体的审美需求，力求创造出吸引人的外观造型，以激发用户的兴趣和创造力。
7. 安全性设计在拼图玩具的设计过程中，安全是至关重要的因素。
设计师们需要合理选择材质，确保产品无毒、无尖锐边缘等，同时也需要关注小件的吞咽风险，以保障儿童的健康安全。
8. 附加功能设计根据市场需求和目标群体的特点，设计师们可以考虑为拼图玩具添加一些附加功能，如声音、灯光、故事讲述等。
附加功能的设计需与产品主要功能相辅相成，提升用户体验和趣味性。
9. 生产工艺本小节将讨论拼图玩具的生产工艺，包括模具制作、注塑工艺、印刷工艺等。
设计师需要与生产厂家密切合作，确保产品的质量和制造工艺的可行性。
10. 包装设计拼图玩具的包装设计是提升产品形象和销售力的重要环节。
设计师们需要考虑到包装的材质、结构和外观设计，以及与产品整体风格的协调性。
11. 市场竞争分析在本节中，设计师将对拼图玩具市场进行竞争分析，包括主要竞争对手的产品特点和市场份额等。
玩具结构设计2014
常用玩具结构设计指引结构设计本身是机械的概念，而玩具产品中使用得最多的结构件是塑胶件，塑胶制件最常用的成型方法是注塑，所以对于玩具设计工程师来讲，要有深厚的机械基础，对各种机械运动的性能要特别熟悉，同时又要具备一定的基础知识，以及对塑料特性的了解。
结合到玩具的实际情况，对多种设计只作指引性介绍。
5.1电路，电路板，电线等配件的设计电子设计已进入IC设计阶段，已经很难找到一个玩具里面堆有很多的三极管，二极管，电阻等电子元件了，这样做最大的好处是省钱，不但省了电器的钱，而最重要的是省了很多的装配位，也就省了很多装配成本，同时装配的增加会增加出错的装配位，而IC的开发费用虽然高，但开发出的IC有利于产品的标准化，IC的用量越多，成本就会降得越底。
电子部分设计的内容很多，甚至有很多“神奇”的东西无法想象，但对一个产品工程师来讲，最重要的是如何运用，所以，我们只从这个方面进行介绍。
（1）对于产品工程师来讲，最主要的是定义出你所要的功能，比如遥控车，我们要给出的内容有：1功能表（遥控器上的两个摇柄，左边一个向前时，车要向前进，左边一个向后时，车要向后退，右边摇柄向左时，前车轮向左转，右边摇柄向右时，前车轮向右转）；2所能提供的电压（即电池的多少，有时是与电子工程师协商和后的结果）；3能够给电子部分的空间（一般电路板焊接面上至少有5MM的间隙，而装电子器件的面上要有12MM，甚至有一张电子板的尺寸图纸，上面标有固定位，固定方式，固定极限等，以便电子工程师部线）；4其他的一些特别要求。
（2）DEMO板，就是模拟演示板。
IC开发部有很多种形式的万能IC，这样的IC是可以用来编辑的，比如各种语音，声响，程序等，都可以经电脑很快的做出一个模拟的效果，并可演示出来，这就使得电子部分的开发很快，而且很方便，虽然外观难看一点，但他的功能几乎根据你所需要的IC一样，在所有要开发的内容全部实现后，最终只需要简单地测试就可以了。
儿童益智玩具设计原则与要素的研究
儿童益智玩具设计原则
1、安全性：在儿童益智玩具设计中，安全性应放在首位。设计师应确保玩 具材料无毒、无辐射，结构稳固，边角圆润，避免出现可能导致儿童受伤的隐患。
2、教育性：儿童益智玩具应具有一定的教育价值，能够帮助儿童在游戏中 学习新知识、锻炼思维能力。设计师可以借鉴教育理论，将知识点融入玩具设计 中，让孩子在玩乐中获得成长。
4、符合儿童发展阶段原则
儿童益智玩具设计应符合儿童不同年龄段的发展特点。对于较小的儿童，可 以设计一些简单、直观、易于操作的玩具；对于较大的儿童，可以设计一些具有 挑战性和复杂性的玩具，以满足他们更高的认知需求。
四、总结
儿童益智玩具设计是一项需要综合考虑多方面因素的任务。从儿童心理学角 度看，设计应注重趣味性、难度适中、互动性等原则，以满足儿童的认知和情感 需求；从教育学角度看，设计应具有启发性、全面性等原则，以促进儿童的智力 和全面发展；从玩具设计角度看，需遵循安全第一、创新性、可玩性等原则，以 提供符合儿童需求的玩具产品。
儿童益智玩具设计要素之一：结 构设计
儿童益智玩具的结构设计对于儿童认知能力和情感发展具有重要影响。合理 的结构设计可以帮助孩子理解物体的构成与功能，提高空间感知能力，同时还能 激发孩子的好奇心和探索欲望。设计师可以采取以下措施优化结构设计：
1、引入模块化设计：将玩具划分为多个模块，让孩子在组装和拆解过程中 理解物体之间的关系，提高解决问题的能力。
3、舒适性设计：考虑到孩子的触感和使用体验，选择质地柔软、舒适的材 质，让孩子在玩耍过程中感到舒适和愉悦。
总结与展望
儿童益智玩具设计需要注重安全性、教育性、趣味性和创造性等多个方面。 设计师应孩子的认知、情感发展以及心理健康需求，从结构、功能和材料三个方 面优化设计。在未来的研究中，我们可以进一步探讨儿童益智玩具如何通过融合 新技术和应用新的教育理念，更好地促进儿童的全面发展。对于特殊儿童的需求 和发展障碍也值得，为他们提供更加适宜的益智玩具设计方案。
木质拼插玩具科技原理
木质拼插玩具的科技原理主要包括以下几个方面：
1.互锁结构原理：
o木质拼插玩具的基础是利用木块的不同形状和尺寸设计出可以相互嵌合的结构。
例如，榫卯结构是典型的互锁原理，通过凹凸部分的精密
配合，实现连接稳固而不易松脱。
2.力学原理：
o木质拼插玩具的稳定性来源于力学平衡，包括静态平衡和动态平衡。
构建的结构需要考虑重心分布、支撑点的稳固性以及结构受力的均
衡，以保证玩具在搭建完成后能够站立或移动时保持稳定。
3.几何原理：
o积木玩具设计基于几何形状的组合，通过立方体、长方体、柱体等基本形状的堆叠、组合和拼接，启发儿童对三维空间的认识，理解平面
与立体结构之间的转换。
4.摩擦力原理：
o拼插玩具间的连接依靠摩擦力来保持结构的稳定。
合适的木材硬度和精细的加工确保了插接部件之间有足够的摩擦力，既不会轻易滑落也
不会过紧导致难以组装。
5.工程原理：
o更复杂的木质拼插玩具可能融入了杠杆原理、齿轮传动原理等工程技术知识，例如通过拼插方式实现简易机械装置，让孩子们在游戏中学
习简单机械原理。
6.认知发展原理：
o科技原理还包括了心理学和教育学的原理，如通过拼插玩具培养儿童的手眼协调能力、精细动作技能、解决问题的能力、创造力以及空间
思维能力等。
总的来说，木质拼插玩具巧妙地融合了自然科学、工程技术和儿童认知发展的科学原理，旨在通过直观有趣的游戏方式促进儿童的认知发展和科学素养培养。
玩具结构设计常见结构设计方法系列教程之二
玩具结构设计常见结构设计方法系列教程之（二）[概述]：本系列教程详细讲解了在玩具产品结构设计过程中使用的各种常用结构的实现方法和尺寸规格。
对于有至于从事玩具设计的新手还是老手们都有很高的参考和指导作用。
本系列教程的内容将包括如下1.选择材料的考虑因素2.壁厚（料厚）设定原则3.加强筋的处理方法4.出模角大小确定5.司柱尺寸设定方法6.司柱套（司筒）尺寸设定方法7.常见扣位设计及尺寸8.超音波焊接技术9.电池箱设计方法10.滑轮设计方法11.喇叭的基本装配方法12.止口的使用及尺寸13.齿轮的设计指引14.齿轮箱的基本设计15.离合器设计规范6.0 支柱套 (Boss holder)1. 如成品是以支柱收紧螺丝的时侯，在成品的上壳身必须要有支柱套来作定位之用。
2. 跟据一般的安全规格标准，螺丝头必须收藏于不能触摸的位置，所以高度必须有2.5mm或以上3. 以及，因为加上支柱套后会有Shape edge的关系，所以在每一个支柱套上壳收螺丝的地方，必须加上R1.0或以上的round fillet。
4. 为方便生产装配时的导入，所以在每一个支柱套的底部都可以不多不少的加上Chamfer作导入之用。
5. 而且因为定位的关系，在支柱套底部必须要有至少1mm的深度来收藏支柱。
7.0 扣位1. 扣位提供了一种不但方便快捷而且经济的产品装配方法，因为扣位的组合部份在生产成品的时候同时成型，装配时无须配合其它如螺丝、介子等紧锁配件，只要需组合的两边扣位互相配合扣上即可.2. 扣位的设计虽可有多种几何形状，但其操作原理大致相同: 当两件零件扣上时，其中一件零件的勾形伸出部份被相接零件的凸缘部份推开，直至凸缘部份完结为止; 及后，借着塑料的弹性，勾形伸出部份实时复位，其后面的凹槽亦即被相接零件凸缘部份嵌入，此倒扣位置立时形成互相扣着的状态。
3. 如以功能来区分，扣位的设计可分为成永久型和可拆卸型两种。
永久型扣位的设计方便装上但不容易拆下，可拆卸型扣位的设计则装上、拆下均十分方便。
玩具结构设计常见结构设计方法
玩具结构设计常见结构设计方法[概述]：本系列教程详细讲解了在玩具产品结构设计过程中使用的各种常用结构的实现方法和尺寸规格。
对于有至于从事玩具设计的新手还是老手们都有很高的参考和指导作用。
本系列教程的内容将包括如下1.选择材料的考虑因素2.壁厚 （料厚）设定原则3.加强筋的处理方法4.出模角大小确定5.司柱尺寸设定方法6.司柱套（司筒）尺寸设定方法7.常见扣位设计及尺寸8.超音波焊接技术9.电池箱设计方法10.滑轮设计方法11.喇叭的基本装配方法12.止口的使用及尺寸13.齿轮的设计指引14.齿轮箱的基本设计15.离合器设计规范1.0 选择材料的考虑因素任何一件工业产品在设计的早期过程中，一定牵涉考虑选择成形物料。
因为在产品生产时、装配时、和完成的时间，物料有着相互影响的关系。
除此之外，品质检定水平、市场销售情况和价格的厘定等也是需要考虑之列。
所以这是无法使用概括全面的考虑因素而定出一种系统性处理方法来决定所选择的材料和生产过程是为最理想。
1.1 不同材料的特性A。
ABS用途: 玩具、机壳、日常用品特性: 坚硬、不易碎、可涂胶水，但损坏时可能有利边出现。
(Fig. 1.1.2) 设计上的应用: 多数应用于玩具外壳或不用受力的零件。
B.PP用途: 玩具、日常用品、包装胶袋、瓶子特性: 有弹性、韧度强、延伸性大、但不可涂胶水。
设计上的应用: 多数应用于一些因要接受跌落试验而拆件的地方。
c.PVC用途: 软喉管、硬喉管、软板、硬板、电线、玩具Fig. 1.1.4(PVC) 特性: 柔软、坚韧而有弹性。
设计上的应用: 多数用于玩具卡通公仔，或一些需要避震或吸震的地方D.POM （赛钢）用途: 机械零件、齿轮、家电外壳特性: 耐磨、坚硬但脆弱，损坏时容易有利边出现(Fig. 1.1.6)。
设计上的应用: 多数用于胶齿轮、滑轮、一些需要传动，承受大扭力或应力的地方E.Nylon (尼龙）用途: 齿轮、滑轮特性: 坚韧、吸水、但当水份完全挥发后会变得脆弱。
玩具结构设计常见结构设计方法系列教程之
11.0 喇叭的基本装配方法(speaker)
11.1. 喇叭筒
因为声音广散问题，所以必须要有一个喇叭筒来围着喇叭的四周，以便声波在成品内发生共鸣，扩大音量。
11.2. 定位骨
在喇叭的上下，必须要有一些定位骨作装配用途。
