浅析高速永磁同步发电机设计

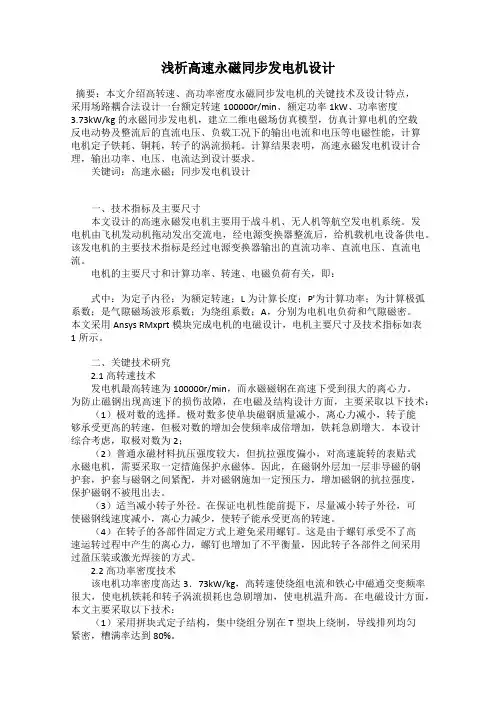

浅析高速永磁同步发电机设计摘要：本文介绍高转速、高功率密度永磁同步发电机的关键技术及设计特点，采用场路耦合法设计一台额定转速100000r/min、额定功率1kW、功率密度3.73kW/kg的永磁同步发电机，建立二维电磁场仿真模型，仿真计算电机的空载反电动势及整流后的直流电压、负载工况下的输出电流和电压等电磁性能，计算电机定子铁耗、铜耗，转子的涡流损耗。

计算结果表明，高速永磁发电机设计合理，输出功率、电压、电流达到设计要求。

关键词：高速永磁；同步发电机设计一、技术指标及主要尺寸本文设计的高速永磁发电机主要用于战斗机、无人机等航空发电机系统。

发电机由飞机发动机拖动发出交流电，经电源变换器整流后，给机载机电设备供电。

该发电机的主要技术指标是经过电源变换器输出的直流功率、直流电压、直流电流。

电机的主要尺寸和计算功率、转速、电磁负荷有关，即：式中：为定子内径；为额定转速；L为计算长度；P'为计算功率；为计算极弧系数；是气隙磁场波形系数；为绕组系数；A，分别为电机电负荷和气隙磁密。

本文采用Ansys RMxprt模块完成电机的电磁设计，电机主要尺寸及技术指标如表1所示。

二、关键技术研究2.1高转速技术发电机最高转速为100000r/min，而永磁磁钢在高速下受到很大的离心力。

为防止磁钢出现高速下的损伤故障，在电磁及结构设计方面，主要采取以下技术：（1）极对数的选择。

极对数多使单块磁钢质量减小，离心力减小，转子能够承受更高的转速，但极对数的增加会使频率成倍增加，铁耗急剧增大。

本设计综合考虑，取极对数为2；（2）普通永磁材料抗压强度较大，但抗拉强度偏小，对高速旋转的表贴式永磁电机，需要采取一定措施保护永磁体。

因此，在磁钢外层加一层非导磁的钢护套，护套与磁钢之间紧配，并对磁钢施加一定预压力，增加磁钢的抗拉强度，保护磁钢不被甩出去。

（3）适当减小转子外径。

在保证电机性能前提下，尽量减小转子外径，可使磁钢线速度减小，离心力减少，使转子能承受更高的转速。

永磁同步电机设计流程

永磁同步电机设计流程永磁同步电机是一种应用广泛的电机类型，具有高效率、高功率因数和高控制精度等优点，因此在许多领域得到了广泛的应用。

设计一台高性能的永磁同步电机需要经过一系列的流程，本文将详细介绍永磁同步电机的设计流程。

一、需求分析在设计永磁同步电机之前，首先需要明确电机的使用需求。

包括电机的功率需求、转速范围、工作环境条件等。

通过对需求的分析，可以为后续的设计提供指导。

二、磁路设计磁路设计是永磁同步电机设计的关键步骤之一。

磁路设计的目标是确定合适的磁路结构和尺寸，以实现预期的性能指标。

在磁路设计中，需要考虑永磁体的选用、磁路的饱和效应、磁路的损耗等因素。

三、电磁设计电磁设计是永磁同步电机设计的另一个重要步骤。

电磁设计的目标是确定合适的绕组结构和参数，以实现预期的性能指标。

在电磁设计中，需要考虑绕组的匝数、线径、绕组方式等因素，以及永磁体和绕组之间的磁场分布和相互作用。

四、机械设计机械设计是永磁同步电机设计的另一个关键步骤。

机械设计的目标是确定合适的机械结构和尺寸，以满足电机的运行要求。

在机械设计中，需要考虑电机的轴承结构、散热结构、防护结构等因素，以及电机的安装方式和连接方式。

五、控制系统设计控制系统设计是永磁同步电机设计的最后一步。

控制系统设计的目标是确定合适的控制策略和参数，以实现电机的稳定运行和精确控制。

在控制系统设计中，需要考虑电机的闭环控制方式、控制器的选择和参数调节等因素，以及电机与其他设备的通讯和配合。

六、样机制造与测试在完成永磁同步电机的设计之后，需要进行样机制造和测试。

样机制造的目标是按照设计要求制造出一台符合性能指标的永磁同步电机。

样机测试的目标是验证电机的性能和功能是否满足设计要求。

通过样机制造和测试，可以进一步改进和优化设计。

七、生产与应用在样机测试通过之后，可以进行电机的批量生产和应用。

在生产过程中，需要注意生产工艺和质量控制，以确保电机的一致性和可靠性。

在应用过程中，需要根据具体的使用场景和需求，对电机进行调试和优化，以实现最佳的性能和效果。

ANSOFT 永磁同步电动机设计

IPM ADJUSTABLE-SPEED SYNCHRONOUS MOTOR DESIGNFile: Setup1.resGENERAL DATAOperation Type: MotorSource Type: ACRated Output Power (kW): 20Rated Power Factor: 0.95Capacitive Power Factor: N oFrequency (Hz): 200Rated V oltage (V): 254Load Type: Const PowerRated Speed (rpm): 3000Operating Temperature (C): 75STATOR DATAStator Core Type: SLOT_ACStator Position: OuterNumber of Poles: 8Outer Diameter of Stator (mm): 180Inner Diameter of Stator (mm): 110Length of Stator Core (mm): 120Stacking Factor of Stator Core: 0.95Steel Type of Stator: M19_24GNumber of Stator Slots: 48Type of Stator Slot: 1Stator Sloths0 (mm): 0.5hs2 (mm): 15bs0 (mm): 2bs1 (mm): 3.25bs2 (mm): 6.5Top Tooth Width (mm): 4.18306Bottom Tooth Width (mm): 2.90211Number of Sectors per Lamination: 1STATOR WINDING DATANumber of Phases: 3Winding Connection: Y3Number of Parallel Branches: 2Number of Layers: 2Winding Type: Whole CoiledCoil Pitch: 5Winding Factor: 0.934351Number of Conductors per Slot: 5 Number of Wires per Conductor: 12 Wire Diameter (mm): 0.912Wire Wrap Thickness (mm): 0Wedge Thickness (mm): 1.28087 Slot Liner Thickness (mm): 0.3 Layer Insulation (mm): 0Slot Area (mm^2): 94.3949Net Slot Area (mm^2): 73.2247Slot Fill Factor (%): 68.1528Limited Slot Fill Factor (%): 75Coil Half-Turn Length (mm): 169.301 End Length Adjustment (mm): 0End-Coil Clearance (mm): 0 Conductor Type of Stator: copper_75CROTOR DATARotor Core Type: PM_INTERIOR Rotor Position: InnerNumber of Poles: 8Outer Diameter of Rotor (mm): 109 Inner Diameter of Rotor (mm): 60Length of Rotor Core (mm): 120 Stacking Factor of Rotor Core: 0.95 Steel Type of Rotor: M19_24GRotor Pole Type: 5Rotor Pole Dimensions:D1 (mm): 108O1 (mm): 1O2 (mm): 10B1 (mm): 5Rib (mm): 5HRib (mm): 3Magnet Thickness (mm): 5Magnet Width per Pole (mm): 25Magnet Type: NdFe35Maximum Magnet Width per Pole (mm): 31.4129SHAFT DATAMagnetic Shaft: NoFriction Loss (W): 0Windage Loss/Power (W): 0Reference Speed (rpm): 3000MATERIAL CONSUMPTIONStator Wire Density (kg/m^3): 8900Stator Core Steel Density (kg/m^3): 7650Rotor Magnet Density (kg/m^3): 7400Rotor Core Steel Density (kg/m^3): 7650Stator Copper Weight (kg): 2.83479Stator Core Steel Weight (kg): 9.95295Rotor Core Steel Weight (kg): 4.92045Rotor Magnet Weight (kg): 0.888Stator Net Weight (kg): 12.7877Rotor Net Weight (kg): 5.80845Stator Core Steel Consumption (kg): 21.0679 Rotor Core Steel Consumption (kg): 8.13784UNSATURATED PARAMETERSStator Resistance R1 (ohm): 0.0113266Stator Resistance at 20C (ohm): 0.00931703Stator Leakage Inductance L1 (H): 4.32826e-005Slot Leakage Inductance Ls1 (H): 3.31377e-005End Leakage Inductance Le1 (H): 4.31602e-006Spread Harmonic Inductance Ld1 (H): 5.82886e-006 Muture Slot Leakage Inductance Lsm (H): -4.84814e-006 Uniform Air-gap Magnetizing Inductance Lm (H): 0.000589329 D-axis Armature Reactive Inductance Lad (H): 0.000457255Q-axis Armature Reactive Inductance Laq (H): 0.000202216D-axis Armature synchronous Inductance Ld (H): 0.000500537 Q-axis Armature synchronous Inductance Lq (H): 0.000245499NO-LOAD MAGNETIC DATAStator-Teeth Flux Density (Tesla): 0.360068Stator-Yoke Flux Density (Tesla): 0.000817808Rotor-Yoke Flux Density (Tesla): 0Air-Gap Flux Density (Tesla): 0.410328Stator-Teeth Ampere Turns (A.T): 0Stator-Yoke Ampere Turns (A.T): 0Rotor-Yoke Ampere Turns (A.T): 0Air-Gap Ampere Turns (A.T): 0Total Ampere Turn Drop (A.T): 0Saturation Factor: 1Correction Factor for MagneticCircuit Length of Stator Yoke: 0.5Correction Factor for MagneticCircuit Length of Roor Yoke: 6.32404e-322FULL-LOAD ELECTRIC DATAAverage Input Current (A): 131.873Root-Mean-Square Armature Current (A): 131.873Armature Thermal Load (A^2/mm^3): 193.467Specific Electric Loading (A/mm): 23.0008Armature Current Density (A/mm^2): 8.41133Frictional and Windage Loss (W): 0Iron-Core Loss (W): 6.42898Armature Copper Loss (W): 590.923Transistor Loss (W): 0Diode Loss (W): 0Total Loss (W): 597.352Output Power (W): 20008.5Input Power (W): 20605.9Efficiency (%): 97.1011Torque Angle (elec. degree): 11.5226Rated Speed (rpm): 3000Rated Torque (N.m): 63.6891Fundamental RMS Phase Back-EMF (V): 40.2901 TRANSIENT FEA INPUT DATAFor Stator Winding:Number of Turns: 40Parallel Branches: 2Terminal Resistance (ohm): 0.0113266End Leakage Inductance (H): 4.31602e-0062D Equivalent Value:Equivalent Model Depth (mm): 120 Equivalent Stator Stacking Factor: 0.95 Equivalent Rotor Stacking Factor: 9.88131e-324 Estimated Rotor Inertia (kg m^2): 0.0129712。

永磁同步电机的电磁方案设计

永磁同步电机的电磁方案设计永磁同步电机是一种高效、高性能的电机，其电磁方案设计是其性能优越的关键。

本文将从电磁铁圈设计、磁路设计、转子设计、控制策略等方面，提供一个全面的永磁同步电机电磁方案设计。

一、电磁铁圈设计电磁铁圈是永磁同步电机的核心部件，其设计直接影响电机的性能。

在设计电磁铁圈时，需要考虑以下因素：1.电磁铁圈的截面积和线圈匝数：电磁铁圈的截面积和线圈匝数决定了电磁铁圈的电阻和电感，对电机的电磁特性有重要影响。

2.电磁铁圈的材料：电磁铁圈的材料应具有高导磁性、低磁滞损耗和高温稳定性等特点，常用的材料有硅钢片和铁氧体材料。

3.电磁铁圈的绕制方式：电磁铁圈的绕制方式有单层绕组和多层绕组两种，多层绕组可以提高线圈匝数，但会增加电磁铁圈的电阻和电感。

二、磁路设计磁路是永磁同步电机的另一个重要部分，其设计直接影响电机的输出功率和效率。

在设计磁路时，需要考虑以下因素：1.永磁体的材料和形状：永磁体的材料应具有高磁能积和高矫顽力，常用的材料有钕铁硼和钴磁体等。

永磁体的形状可以是圆柱形、矩形形或扇形等。

2.磁路的长度和截面积：磁路的长度和截面积决定了永磁体的磁通量和磁阻，对电机的输出功率和效率有重要影响。

3.磁路的饱和和磁滞损耗：磁路的饱和和磁滞损耗会导致磁通量的损失和热量的产生，对电机的效率有不利影响。

三、转子设计转子是永磁同步电机的旋转部分，其设计直接影响电机的转速和转矩。

在设计转子时，需要考虑以下因素：1.转子的形状和材料：转子的形状可以是圆柱形、矩形形或扇形等，常用的材料有铝合金和铜合金等。

转子的形状和材料决定了转子的惯性和热容量，对电机的转速和转矩有重要影响。

2.转子的磁极数：转子的磁极数决定了电机的同步转速和输出功率，应根据具体应用需求进行选择。

3.转子的磁极形状和磁场分布：转子的磁极形状和磁场分布对电机的转矩和效率有重要影响，应根据具体应用需求进行优化设计。

四、控制策略控制策略是永磁同步电机的关键，其设计直接影响电机的性能和稳定性。

永磁同步电机驱动控制系统的设计与实现

永磁同步电机驱动控制系统的设计与实现近年来，电动汽车成为了汽车市场的新宠。

而永磁同步电机则成为了电动汽车中最为优秀的一种电机类型。

永磁同步电机具有高效率、高功率密度、高转速、低噪音、抗干扰等优点，成为电动汽车中主流的驱动电机类型。

本文将重点介绍永磁同步电机驱动控制系统的设计与实现。

1. 永磁同步电机的原理与分类永磁同步电机是一种同步电机，其工作原理与感应电机类似，但与感应电机相比，永磁同步电机具有更高的效率和更高的功率密度。

永磁同步电机根据转子结构和磁场分布方式的不同，可以分为内转子型和外转子型两种类型。

2. 永磁同步电机驱动系统的组成永磁同步电机的驱动系统由电机驱动器、转子位置传感器、控制器和电源组成。

其中，电机驱动器是永磁同步电机的重要部分，它将电源的直流电转换为交流电，以驱动永磁同步电机运转。

转子位置传感器用于实时检测永磁同步电机的转子位置和速度信息，控制器则根据转子位置和速度信息，计算出电机所需的转矩和电流，并将其输出给电机驱动器控制永磁同步电机的转速和转矩。

电源则为整个系统提供供电，保证系统正常运作。

3. 永磁同步电机驱动控制系统的设计（1）电机驱动器的设计电机驱动器是永磁同步电机驱动控制系统中的核心部分。

常见的电机驱动器包括直接式和间接式两种类型。

其中，直接式电机驱动器具有结构简单、效率高、体积小等优点，被越来越多的厂商所采用。

在永磁同步电机驱动控制系统的设计中，直接式电机驱动器可选择使用三相桥式变流器或NPC(Neutral Point Clamped)逆变器。

三相桥式变流器结构简单，控制方便，是目前应用最为广泛的一种电机驱动器类型；NPC逆变器则由于其更高的效率和更低的谐波含量，被越来越多的厂商所倾向。

（2）转子位置传感器的设计转子位置传感器用于实时检测永磁同步电机的转子位置和速度信息。

常用的转子位置传感器包括霍尔传感器、编码器、绝对值编码器等。

其中，霍尔传感器具有体积小、价格低廉、安装方便等优点，但由于其精度较低，一般应用于电动自行车等简单的应用场合；编码器具有较高的精度和稳定性，广泛应用于电动汽车等高端应用场合。

永磁同步电机的电磁设计方案

永磁同步电机的电磁设计方案文章标题：永磁同步电机的电磁设计方案引言：永磁同步电机是一种高效、节能的电机类型，它在各个领域得到广泛应用。

然而，要实现其高性能运行，关键在于电磁设计方案的优化。

本文将深入探讨永磁同步电机的电磁设计方案，包括关键问题、优化方法以及对该方案的观点和理解。

1. 关键问题在开展永磁同步电机电磁设计方案时，我们需要关注以下几个关键问题：1.1 磁路设计：磁路设计是保证永磁同步电机高效运行的关键。

我们将探讨如何选择合适的磁路材料、确定合适的磁路形状以及如何降低磁路损耗。

1.2 磁场分析：准确地分析磁场分布对于制定合理的电磁设计方案至关重要。

我们将介绍如何利用有限元分析方法来分析磁场，并优化磁场分布。

1.3 磁极形状设计：磁极形状对永磁同步电机性能有直接影响。

我们将探讨如何选择合适的磁极形状以及优化磁极形状的方法。

1.4 槽形设计：电机的槽形对于永磁同步电机的功率密度和转矩产生影响。

我们将介绍如何选择合适的槽形，并优化槽形设计。

2. 优化方法基于上述关键问题，我们提出以下优化方法来改进永磁同步电机的电磁设计方案：2.1 遗传算法优化：通过遗传算法可以搜索磁路材料、磁极形状和槽形等方面的最佳解决方案。

我们将介绍如何利用遗传算法来优化永磁同步电机的电磁设计方案。

2.2 多目标优化：兼顾多个性能指标（如效率、功率密度和响应时间等）可以得到更全面和灵活的电磁设计方案。

我们将探讨如何使用多目标优化方法来提高永磁同步电机的性能。

2.3 实验验证：在优化过程中，实验验证是必不可少的一步。

我们将介绍如何设计实验并验证优化后的电磁设计方案的有效性。

3. 观点和理解从我个人的观点和理解来看，永磁同步电机的电磁设计方案是实现其高性能运行的关键。

通过对磁路设计、磁场分析、磁极形状设计和槽形设计等关键问题的深入研究和优化，能够有效提升永磁同步电机的效率和功率密度。

遗传算法优化和多目标优化方法能够为电磁设计方案的改进提供有力的支持。

永磁同步电机控制器设计

永磁同步电机控制器设计永磁同步电机是一种高效、高功率密度的电机，具有广泛的应用前景。

它的控制需要考虑到电机的运行特性，包括转速、转矩、功率因数等参数，并且要满足控制的精度要求。

因此，永磁同步电机的控制器设计需要考虑到以下几个方面。

首先，需要确定永磁同步电机的控制策略。

常见的控制策略有电压控制、电流控制和速度控制等。

选择合适的控制策略可以提高电机的效率和响应速度。

电压控制策略通过控制电机的电压来实现对电机的控制，适用于需要精确控制转矩和速度的应用。

电流控制策略则是通过控制电机的电流来实现对电机的控制，适用于需要快速响应的应用。

速度控制策略则是通过控制电机的转速来实现对电机的控制，适用于需要精确控制转速的应用。

其次，需要确定永磁同步电机的控制参数。

控制参数包括电机的电流限制、电流控制环节的增益以及转速控制环节的PID参数等。

确定合适的控制参数可以提高电机的稳定性和响应速度。

电流限制要根据电机的额定电流和实际应用场景来确定，以确保电机的运行安全。

而电流控制环节和转速控制环节的参数则需要通过试验和调试来确定，以实现对电机的精确控制。

最后，需要设计永磁同步电机控制器的硬件和软件。

硬件设计包括选取合适的功率器件、传感器和控制芯片等，以及设计稳压、隔离和过流保护等电路。

软件设计则包括编写电机控制算法和相应的驱动程序，以实现对电机的控制。

在软件设计过程中，需要考虑到实时性、精度和稳定性等因素。

综上所述，永磁同步电机控制器设计需要考虑到控制策略、控制参数和控制器的硬件和软件。

通过合理选择控制策略和参数，并且设计合适的硬件和软件，可以实现对永磁同步电机的精确控制，以满足不同应用场景的要求。

永磁同步电机驱动系统使用说明书

7 驱动系统的电气参数7.1 驱动控制器参数驱动控制器型号：BP1G-100/366.02C 控制器质量：19 kg外形尺寸(L×W×H)：363×322×241 mm工作电压范围：250～420 Vdc最低输入电压：250 Vdc冷却方式：水冷冷却水入口温度：≯55 °C控制线路输入电压范围： 9～17 Vdc7.2 主驱动电机参数电机型号：TYC4-FT300-270-8-C电动/发电功率：28/20 kW额定电压：190 VAC额定转矩：89 Nm峰值转矩：153 Nm额定转速：1750 rpm最高转速：6000 rpm绝缘等级：H电机质量：33 kg（不带前端盖）冷却水入口温度：≯55 °C7.3 ISG电机参数电机型号：TYC4-100/125-130-8-C电动/发电功率：3/7 kW额定电压：190 VAC额定转矩：24 Nm峰值转矩：56 Nm（0－560rpm）额定转速：3000 rpm最高转速：9000 rpm绝缘等级：H电机质量：14 kg冷却水入口温度：≯55 °C8 控制器外形及安装尺寸9 TYC4-FT300-270-8-C型三相永磁同步电机使用说明书9.1 产品概述1．产品型号TYC4-FT300-270-8-C，名称：三相永磁同步电动机。

2．主要用途本电机为三相永磁同步电动机，在控制器的控制下，电机能在宽广的速度范围内工作，以满足汽车特殊工况；在电机控制器的控制下，电机还能实现发电，以便给汽车中的电瓶组充电。

本电机的防护等级为IP55，能在汽车要求的工况下，作为混合动力轿车的动力驱动。

3．冷却方式，水冷。

电机机座为带有循环水道结构，水道的进出口的管接头为标准规格（G3/8″）。

4．主要技术参数额定功率 28（kW）额定电压 190（V）额定电流 190（A）额定转速 1750（r/min）最高转速 6000（r/min）额定频率 116.7（H z）接法 Y工作制 S8防护等级 IP55绝缘等级 H级5．主要外形尺寸和安装尺寸图9-1 电机外形图9.2 电机结构1——出线盒 2——电机定子 3——电机转子 4——电机后端盖 5——轴承 6——位置传感器图9-2 电机结构图9.3 电机安装和调试1．开箱后，应检查电机表面有无划痕，检查电机的外形尺寸（见图9-1）。

基于MOSFET的永磁同步电动机驱动电路设计

基于MOSFET的永磁同步电动机驱动电路设计永磁同步电动机（Permanent Magnet Synchronous Motor，PMSM）是一种被广泛应用于工业和消费电子领域的高性能电机。

为了实现对PMSM的精确控制，需要设计一种高效的驱动电路。

基于MOSFET的驱动电路是目前常见的PMSM驱动方案之一首先，需要理解MOSFET的工作原理。

MOSFET是一种三端器件，分别为栅极（Gate）、漏极（Drain）和源极（Source）。

通过控制栅极电压，可以调节MOSFET的导通和截止状态。

MOSFET在导通状态时能提供较低的导通电阻，从而能够实现高效的电机驱动。

设计基于MOSFET的PMSM驱动电路，首先需要将输入电源电压进行适当的转换和调节，以提供所需的直流电压。

通常，这可以通过使用整流和滤波电路来实现。

接下来，需要使用MOSFET来进行功率放大和开关控制。

为了实现对PMSM的正反转和调速控制，需要配备至少六个MOSFET，分别对应PMSM三相的A相、B相和C相。

这些MOSFET通常形成一个“桥”配置，通常称为功率电子桥。

在PMSM驱动过程中，需要根据电机的状态和所需的转速来控制MOSFET的开关状态。

为了精确控制，可以使用一种被称为PWM（Pulse Width Modulation，脉宽调制）技术。

PWM技术通过控制每个MOSFET的开关时间比例来实现对电机的精确控制。

最后，为了保护电机和驱动电路免受故障和过流的损害，通常还需要添加过流保护电路和温度保护电路。

过流保护电路可通过监测电流并在超过阈值时切断电源来实现。

温度保护电路则可监测电机或驱动电路的温度，并在温度超过一定阈值时采取相应的保护措施，例如减小电流或关闭电源。

总之，基于MOSFET的永磁同步电动机驱动电路设计是一项复杂的工程，需要根据实际需求和电机参数进行详细的设计和计算。

正确设计的驱动电路能够确保电机的稳定运行和高性能工作。

一种新型机载270V直流稳压电源设计

一种新型机载270V直流稳压电源设计270V高压直流电源因为其效率高、可靠性好、重量轻等诸多优点，目前已成为各种战机电气系统供电体制的首选方案。

作为各种机载设备的前期试验平台——改装试验机，为了可以为其被试设备提供优质的电源输入，必须在机上加装相应的AC＼DC电能变换器。

文章即针对这一需求，提出了一种启动性能好、抗干扰能力强的270V直流稳压电源设计方案，并很好地满足了被试系统的用电需求。

标签：270V直流；软起控制；整流；滤波；谐波抑制Abstract：Because of its high efficiency，good reliability，light weight and many other advantages，270V HVDC power supply has become the first choice of power supply system for various aircraft electrical systems. As the pre-test platform of all kinds of airborne equipment - refit testing machine，in order to provide high-quality power input for the tested equipment，it is necessary to install the corresponding AC＼DC power converter on the machine. Aiming at this demand，this paper puts forward a design scheme of 270V DC regulated power supply，which has good startup performance and strong anti-interference ability，and satisfies the power demand of the tested system.Keywords：270V DC （direct current）；soft start control；rectification；filter；harmonic suppression1 概述随着当前飞机航电系统及其子系统的高度综合化和复杂化，这些系统的试飞时间占飞机整个试飞周期的比重不断加大，为了降低系统研制风险、缩短研制周期，借鉴欧美等国家的成功经验，可以在飞机型号研制的同时建设能够开展各个任务系统试验的飞行试验平台，因此改装试验机则应运而生。

新能源汽车驱动用永磁同步电机的设计

新能源汽车驱动用永磁同步电机的设计一、本文概述随着全球能源危机和环境污染问题的日益严重，新能源汽车作为清洁、高效的交通方式，受到了越来越多的关注和推广。

新能源汽车驱动用永磁同步电机作为新能源汽车的核心部件，其性能直接影响到汽车的动力性、经济性和环保性。

因此，对新能源汽车驱动用永磁同步电机的设计进行研究，对于推动新能源汽车产业的发展具有重要意义。

本文旨在探讨新能源汽车驱动用永磁同步电机的设计原理、设计方法及优化策略。

对永磁同步电机的基本原理和特点进行介绍，包括其工作原理、结构特点以及与传统电机的区别。

详细介绍永磁同步电机的设计方法，包括电机参数的确定、电磁设计、热设计、强度设计等方面，并给出具体的设计流程和注意事项。

在此基础上，探讨永磁同步电机的优化策略，包括材料优化、结构优化、控制策略优化等，以提高电机的性能和经济性。

结合具体案例，分析永磁同步电机在新能源汽车中的应用和实际效果，为新能源汽车驱动用永磁同步电机的设计提供有益的参考和借鉴。

通过本文的研究，希望能够为新能源汽车驱动用永磁同步电机的设计提供理论支持和实践指导，推动新能源汽车产业的可持续发展。

二、永磁同步电机的基本原理永磁同步电机（Permanent Magnet Synchronous Motor，简称PMSM）是一种利用永磁体产生磁场，实现电能与机械能转换的装置。

其基本原理与传统的电励磁同步电机相似，但省去了励磁绕组和励磁电源，从而提高了效率并简化了结构。

PMSM的核心组成部分包括定子、转子和永磁体。

定子通常由多层绝缘铜线绕制而成，形成电磁场。

转子则装有永磁体，这些永磁体产生的磁场与定子中的电磁场相互作用，产生转矩，从而驱动电机旋转。

在PMSM中，电机的旋转速度与供电电源的频率和电机极数有着严格的关系，这也是其被称为“同步电机”的原因。

当电机通电时，定子中产生的旋转磁场会拖动转子上的永磁体旋转，而由于永磁体的磁场是固定的，因此转子会跟随定子磁场的旋转而旋转，从而实现电能到机械能的转换。

大功率双三相永磁同步电机驱动系统研究

大功率双三相永磁同步电机驱动系统探究摘要：随着工业化和现代化的进步，电机作为电力传动的核心设备，已经成为制造业的重要组成部分。

因此，高效、可靠、节能的电机驱动系统越来越受到人们的关注。

永磁同步电机作为一种新型的高性能电机，因其高效、小体积、重量轻、动态响应快等优点，已成为电动车、机床、通讯、家电等领域的首选电机。

本文通过分析高功率双三相永磁同步电机特性和控制策略，设计了一种高性能驱动系统。

通过先进的控制策略和电路拓扑，驱动系统具有高精度、低谐波、矢量控制等特性。

仿真和试验结果表明，本文所设计的驱动系统能够实现高效、稳定的双三相永磁同步电机的驱动控制，具有较好的性能和可靠性。

关键词：双三相永磁同步电机；驱动系统；控制策略；电路拓扑；仿真与试验1.引言双三相永磁同步电机是一种新型的高性能电机，在电机驱动系统中具有广泛的应用前景。

与传统的异步电机相比，永磁同步电机具有高效、小体积、重量轻、动态响应快等优点，使得其在电动车、机床、通讯、家电等领域的应用越来越广泛。

为了更好地满足工业化和现代化的需求，高效、可靠、节能的双三相永磁同步电机驱动系统的探究和应用越来越受到人们的重视。

2.双三相永磁同步电机特性分析双三相永磁同步电机具有多种特性，如高效、小体积、重量轻、动态响应快等。

其中，高效是永磁同步电机的一大优点。

永磁同步电机具有较高的功率密度和轴向长度比，可以实现高转矩输出。

同时，由于永磁同步电机是一种同步电机，故具有较高的转速稳定性和转矩稳定性。

在电机的控制策略上，永磁同步电机接受矢量控制，可实现精确的转速和转矩控制。

总之，永磁同步电机的特性对电机的高效、稳定和可靠性提出了更高的要求。

3.驱动系统设计为了满足双三相永磁同步电机高效、稳定和可靠的控制需求，本文设计了一种高性能驱动系统。

该驱动系统接受了复合型控制策略和电路拓扑，包括功率器件、控制器、传感器和电源等多个方面。

在驱动系统中，我们接受了先进的复合型控制策略，包括基于矢量控制的双闭环控制、产生小谐波的PWM控制、空间电压矢量调制控制等。

永磁同步伺服电机(PMSM) 驱动器设计原理

永磁同步伺服电机(PMSM) 驱动器设计原理周瑞华周瑞华先生，中达电通股份有限公司应用工程师。

关键词：PMSM 整流功率驱动单元控制单元永磁交流伺服系统的驱动器经历了模拟式、模拟数字混合式的发展后，目前已经进入了全数字的时代。

全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等缺点，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加可靠。

现在，高性能的伺服系统大多数采用永磁交流伺服系统，其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。

后者由两部分组成：驱动器硬件和控制算法。

控制算法是决定交流伺服系统性能好坏的关键技术之一，是国外交流伺服技术封锁的主要部分，也是技术垄断的核心。

一交流永磁伺服系统的基本结构交流永磁伺服系统主要有伺服控制单元、功率驱动单元、通信接口单元、伺服电机及相应的反馈检测器件组成。

其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等。

我们的交流永磁同步驱动器集先进的控制技术和控制策略为一体，使其非常适用于高精度、高性能要求的伺服驱动领域，还体现了强大的智能化、柔性化，是传统的驱动系统所不可比拟的。

目前主流的伺服驱动器均采用数字信号处理器(DSP)作为控制核心，其优点是可以实现比较复杂的控制算法，实现数字化、网络化和智能化。

功率器件普遍采用以智能功率模块(IPM)为核心设计的驱动电路,IPM内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路,在主回路中还加入软起动电路,以减小起动过程对驱动器的冲击。

伺服驱动器大体可以划分为功能比较独立的两个模块，如图1所示。

功率板(驱动板)是强电部分其中包括两个单元，一是功率驱动单元用于电机的驱动，二是开关电源单元为整个系统提供数字和模拟电源；控制板是弱电部分，是电机的控制核心也是伺服驱动器技术核心控制算法的运行载体。

控制板通过相应的算法输出PWM信号，作为驱动电路的驱动信号，来改变逆变器的输出功率，以达到控制三相永磁式同步交流伺服电机的目的。

永磁同步电机设计案例

永磁同步电机设计案例
1、设计方案
针对永磁同步电机设计指标，首先通过磁路法电机设计软件进行电机设计分析，其能快速提供基于磁路法的分析结果，其电机结构图和分析结果如下图左所示。

电机设计结构分析结果
经过磁路法设计软件中的分析，可以得到电机稳态性能，但对于电机的动态性能，如空载和额定负载时反电势、齿槽转矩的瞬时变化，就必须用有限元电磁场方法来分析，从而得到更全面的电机性能分析。

2、分析结果
空载特性
通过电机电磁场分析，电机在空载，转速为3000rpm 时定子绕组上产生的反电势波形、齿槽转矩和气隙磁密波形如下图所示。

图中可见，电机相反电势均近似为正弦波，满足永磁同步电机性能要求。

三相反电势齿槽转矩
负载特性
对于该永磁同步电机需对电机负载特性进行进一步的分析。

电机在负载为0.64N.m ，转速为3000rpm 时电机性能曲线如下图所示。

转矩(N.m) 三相电流(A)
3、仿真与实测结果对比
样机有限元仿真结果和实测结果的对比如下表所示
性能指标效率（%）线电流（A）额定转矩（N. m）功率因数
仿真结果92.03 2.0 0.644 0.99 实测结果91.9 2.09 0.64 0.98
4、总结
通过以上分析可见，基于磁路法电机设计和有限元磁场分析所设计的永磁同步电
机，仿真分析结果与样机实测结果相当吻合。

至此，也完成了永磁同步电机的设计分析。

永磁同步电机设计参数-概述说明以及解释

永磁同步电机设计参数-概述说明以及解释1.引言1.1 概述概述:永磁同步电机作为一种高效、节能的电机类型，在各种应用领域备受关注。

其设计参数的选择对电机性能和效率有着重要影响。

因此，本文旨在探讨永磁同步电机设计参数的优化方法，以提高电机的性能和效率。

首先，我们将介绍永磁同步电机的工作原理和结构特点，包括永磁材料的选择、定子和转子的设计等方面。

然后，我们将重点讨论永磁同步电机设计中的关键要点，如磁场分布、转矩性能、效率等方面，以帮助读者深入了解设计参数的重要性。

接着，我们将介绍设计参数优化的方法，包括仿真分析、实验验证、优化算法等方面。

这些方法将有助于工程师们更好地设计永磁同步电机，提高其性能指标。

最后，我们将总结本文的主要观点，并展望未来研究的方向，以期为永磁同步电机设计和应用提供有益的参考。

通过对设计参数的深入研究和优化，我们有信心能够进一步提升永磁同步电机的性能和效率，推动其在各个领域的广泛应用。

1.2 文章结构：本文分为引言、正文和结论三个部分。

在引言部分，将对永磁同步电机设计参数进行概述，介绍文章的结构以及研究目的。

在正文部分，将详细讨论永磁同步电机设计参数的概述，关键设计要点以及设计参数优化方法。

最后在结论部分，对全文进行总结，分析设计参数对性能的影响，并展望未来研究方向。

通过这样的结构，读者将对永磁同步电机设计参数有一个更深入的了解，为相关领域的研究工作提供参考和指导。

1.3 目的：本文旨在探讨永磁同步电机设计参数对其性能影响的关键因素，通过对设计参数的优化方法和关键设计要点的详细分析，帮助读者更好地了解永磁同步电机的设计过程，提高电机的性能和效率。

同时，通过对设计参数对性能的影响进行总结和展望未来研究方向，有助于推动永磁同步电机在工业和汽车领域的应用和发展，促进清洁能源技术的进步和普及。

2.正文2.1 永磁同步电机设计参数概述永磁同步电机是一种高效、节能且性能优越的电动机，在现代工业生产中得到广泛应用。

永磁同步电机永磁体设计

永磁同步电机永磁体设计
永磁同步电机是一种采用永磁体作为励磁源的同步电机。

永磁体设计对于永磁同步电机的性能和效率至关重要。

永磁体的设计需要考虑以下几个方面：
1. 磁性能，永磁体的磁能积、剩磁、矫顽力等磁性能参数直接影响着永磁同步电机的性能。

因此，在设计永磁体时需要选择合适的磁性能参数，以确保电机具有良好的磁通密度和磁场均匀性。

2. 热稳定性，永磁体在工作过程中会受到一定的温升，因此永磁体的热稳定性也是设计时需要考虑的重要因素。

选择具有良好热稳定性的永磁材料，并合理设计散热结构，以确保永磁体在工作时不会因温度过高而失去磁性能。

3. 结构设计，永磁体的结构设计包括形状、尺寸等方面。

合理的结构设计能够提高永磁体的装配精度和机械强度，从而确保永磁体在电机工作时不会出现破裂或变形等问题。

4. 工艺技术，永磁体的制备工艺对其性能也有很大影响。

选择合适的工艺技术，确保永磁体制备过程中不会出现气孔、裂纹等缺
陷，从而提高永磁体的质量和稳定性。

总的来说，永磁体设计需要综合考虑磁性能、热稳定性、结构设计和工艺技术等多个方面，以确保永磁同步电机具有良好的性能和可靠性。

相关主题

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

270V高压大功率永磁同步电机驱动器设计
摘要：近年来270V高压直流供电体制在各种装备上开始大量应用，本文给出了
一种由TMS320F2812、高精度转子位置速度检测装置及高压MOS管组成的高压
大功率永磁同步电机驱动控制方案，详细描述了系统的硬件组成和软件设计结构。

试验结果表明，该系统较好的解决了高压供电带来的干扰问题，具有调速性能良好、效率高、抗干扰能力强等特点，满足型号的使用要求。

关键词：270V高压；永磁同步电机驱动器；抗干扰
0 引言
随着我国对高压直流电源系统的深入研究，新一代装备已开始采用270V高压直流供电系统，这种新型电源体制不但具有传输功率大、传输效率高、供电可靠
性高和电源配电重量轻的特点，而且还将大大减小低压直流供电系统的电器设备
的大电流电弧干扰，提高了武器装备的综合能力[1]。

本文给出了一种由TMS320F2812、高精度转子位置速度检测装置及高压MOS
管组成的大功率PMSM驱动控制方案，详细叙述了系统的硬件组成和软件设计结构。

并在此基础上，设计了一套大功率PMSM驱动控制系统，该系统具有调速性
能良好，效率高等特点，满足型号的使用要求。

1 系统总体设计
1.1 永磁同步电机（PMSM）数学模型
永磁同步电机由于具备小体积、高效率及功率密度、调速性能良好等优点得
到了越来越广泛的应用。

PMSM的数学模型包括电动机的运动方程，物理方程和
转矩方程，这些方程是永磁同步电机数学模型的基础。

控制对象的数学模型能够
准确的反应被控系统的静态和动态特性。

为方便分析，先做以下假设[2~4]：
1）磁路不饱和，即电机电感大小不受电流变化影响，不计涡流和磁滞损耗； 2）忽略齿槽、换相过程和电枢反应等的影响；
3）三相绕组完全对称，永久磁钢的磁场沿气隙周围正弦分布；
4）电枢绕组在定子内表面均匀连续分布；
5）驱动开关管和续流二极管为理想元件。

优化设计后的永磁同步电机经过Park变换后，其dq坐标系下的数学模型可
表示为方程式：
式1.1
式1.2
式1.3
式中：、—定子电压dq轴分量；、—定子电流dq轴分量；
—定子电阻；—转子极对数；
—转子角速度；—定子电感；
—电磁转矩；—永磁体产生的磁链，为常数；
从电磁转矩方程可以看出只要能准确地检出转子空间位置（d轴），通过控
制逆变器使三相定子的合成电流在q轴上，那么永磁同步电机的电磁转矩只与定
子电流的幅值成正比，即控制定子电流的幅值，就能很好地控制电磁转矩。

1.2 驱动控制策略
永磁同步电机的控制策略有很多种，如直接转矩控制、转子磁场定向控制等[5~6]，本系统采用转子磁场定向控制，其基本原理是通过坐标变换，在转子磁场
定向的同步坐标系上对电机的磁场电流和转矩电流进行解耦控制，使其具有和传
统直流电动机相同的运行性能。

系统采用id=0的控制策略，功能主要包括：定子电流检测、转子位置与速度
检测、位置调节器、速度调节器、电流调节器、clarke变换、park变换与逆变换、电压空间矢量SVPWM调制等环节，电流环、速度环的反馈控制均通过DSP实现，采用数字PI调节器控制，保证了系统为无静差系统，并且有较好的动态和静态特性。

坐标矢量变换、空间矢量生成等由软件完成。

图1 控制系统结构框图
图2 控制器硬件设计架构图
2 硬件设计
整个电机控制系统主要包括主功率回路和控制回路两部分，控制回路以两片TMS320F2812为核心构建，1片用于电机控制算法的实现，另1片用于控制器的
健康管理，包含DSP控制电路、辅助电源电路、电流/电压采样电路、旋变解码
电路、存储电路、串口通讯等功能电路，主功率回路采用直-交电压型逆变器，在270V电源输入端设计EMI滤波、浪涌电流抑制等功能电路，确保整个系统的电
磁兼容性和供电特性满足型号的要求，功率器件采用功率MOSFET，具有驱动功
率小、开关速度高、无二次击穿问题、安全工作区宽等特点。

控制器的硬件结构
框图如图2所示。

3 软件设计
电机控制系统软件设计需满足实时性、可靠性和易修改性的要求，软件运行
依赖于控制器硬件平台。

控制器采用TI的DSP芯片TMS320F2812为核心，完成
控制算法的软件实现。

编程语言采用C语言程序，编码量小、易读性强。

为提高
程序的运行执行速度，软件采用模块化程序结构，方便控制功能的进一步扩展。

DSP控制软件包括初始化部分和控制部分。

控制系统软件由系统初始化程序
模块、上电自检模块、位置检测及转速计算模块、电机转速闭环控制、RS422串
口中断服务模块6大程序模块组成。

3.1系统初始化
系统上电后，软件从DSP片内FLASH加载到RAM中开始运行，上电初始化
执行的操作是初始化各变量参数、系统时钟、中断向量表、SPI、SCI、ADC采样、EV事件管理器等，使DSP工作在设定的初始状态。

系统初始化完成后，软件处于等待状态。

3.2上电自检
控制器在系统初始化完成后，需对系统的的关键参数、关键功能电路单元等
进行自检，以识别控制器是否具备正常运行控制的条件。

软件对电机绕组的连接
状态、传感器、DSP的IO口、AD通道，辅助电源、CPLD、E2PROM、双口RAM
等按一定的边界条件进行自检。

若自检不通过，上报自检故障，退出自检程序。

自检结果以BIT的方式通过串口上传。

3.3位置检测及转速计算
电机转子的位置检测通过对旋变信号的解码、采集实现，旋变信号的采集在Timer1中断中执行，采集周期100us。

旋变解码采用AD2S1200芯片，其主要工
作特性和参数为：①（5±5％）V单电源供电；②12位分辨率的实时输出最高跟
踪速率为1000 r/s．输出12位绝对位置信息和带符号的11位速度信息，精确度
为±11 r/min；③具有可编程正弦波晶振器；④同时具有串行通讯接口和并行输
出接口；⑤励磁频率为10kHz、12kHz、15kHz、20kHz可编程。

在获取角度后，
对角度数据进行限幅和卡尔曼滤波，降低干扰对角度数据的影响。

3.4 电机转速闭环控制
电机转速闭环控制是整个驱动控制系统的核心单元，主要实现电机转速和电
流的双闭环控制，控制方式采用空间电压矢量脉宽调制（SVPWM）方式。

SVPWM是从电动机的角度出发，着眼于如何使电机获得圆形理想磁链圆，使逆
变器注入定子的电流形成的磁场必须实时追踪转子磁场，并且两磁场实时保持正
交以实现永磁电机交流伺服系统的矢量控制。

通过空间矢量脉宽调制技术使得电
机转矩脉动降低，电流波形畸变减少。

电流环调节周期100us，速度环调节周期5.5ms。

电机的数学模型变化通过CLARKE变换、PARK变换以及逆CLARKE变换、逆PARK变换实现，在经过一系列
计算后得到功率管开关的PWM信号。

3.5 RS422串口中断服务
TMS320F2812具备外设串行通信接口SCI模块，SCI模块支持CPU与其他使用标准格式的异步外设之间的通信。

SCI接收器和发送器是双缓冲的，每一个都有
它自己单独的使能和中断标志位。

两者可以独立的工作，或者在全双工的方式下
同时工作。

串口中断接收数据功能主要用于接收上位机发送的指令，并确保指令接收的
正确性。

为确保数据接收的准确性，需对帧头、帧长度、校验位进行检查。

串口
发送周期240ms，主要将控制器的运行状态参数、BIT检测结果发送至上位机，
以便上位机实时监控控制器的运行状态。

4 试验结果
系统测试参数：工作电压270V，输出功率5500W，额定转速11000rpm。

图
3是旋变信号波形，从采集的信号波形上可以看出旋变信号连续变化，未出现跳
变等异常现象，且信号上电压尖峰毛刺较低验证了旋变信号的抗干扰能力强。

图3 电机稳态运行时旋变信号
图4是电机启动过程相电流、母线电流波形，从波形上可以看出启动过程平稳，电流的变化连续，无失步现象发生，验证了系统中控制策略的正确性，能够
按设计思想选择正确的空间电压矢量。

图4 电机启动过程相电流（黄线）、母线电流波形（紫线）
5 结论
本文针对270V高压供电体制设计了一种由TMS320F2812、高精度转子位置
速度检测装置及高压MOS管组成的高压大功率PMSM驱动控制方案，试验结果
表明该方案较好的解决了高压供电下功率管开关引起的强干扰，可以有效地实现
转子位置检测和电流的换相控制，系统运行稳定可靠，具有一定的工程应用价值。

参考文献：
[1] 王双虎，宋锐红.一种新型机载270V直流稳压电源设计[J].科技创新与应用，2018，26：74-78
[2] 董圣英，孙淑红.SVPWM的永磁同步电机控制系统建模与仿真[J].现代电子
技术，2010，33（18）：188-191
[3] 温盛军，康连启，梁彤伟，肖俊明.永磁同步电机的转子初始位置检测[J].
电气工程，2018，6（2）：172-183
[4] 林海.基于DSP的永磁同步电机控制方法研究[D].西北工业大学，2007
[5] 王要强，谢海霞，秦明，蒋亚杰.基于转子磁场定向的永磁同步电机牵引
控制策略[J].现代电子技术，2017，40（1）：129-133
[6] 马会贤.基于转子磁场定向矢量控制的感应电机改进磁链观测方法[J].电机与控制应用，2017，44（8）：65-68。
