菲林制作手把手教程
菲林制作基础知识介绍
对于一些重复性的制作任务，可以采用批量 处理和自动化的方式来提高效率。
制作过程中的注意事项
注意安全
在制作过程中，要注意安全，避免 因操作不当等原因造成意外伤害。
遵循规范和标准
在制作过程中，要遵循行业规范和 标准，确保制作的菲林质量和效果 符合要求。
细致入微
在制作过程中，要注重细节，尽可 能做到每一步都细致入微，避免因 细节问题影响整个制作效果。
制作要点
保证封面的色彩、文字和图像的准确性，确保最终呈现效果符合杂志风格和主题。
案例三：某产品说明书制作
客户需求
该产品需要制作一份说明书，以详细 介绍产品的特点、功能和使用方法。
制作流程
设计师根据客户需求，进行说明书 设计、排版和校对，最终输出菲林
片。
设计风格
说明书设计风格要求简洁、明了， 方便读者快速了解产品信息。
排版设计
页面设置
确定菲林的页面布局和尺寸，选择合适的纸张和印刷参数，以满 足后续的曝光和显影需求。
文字排版
对文本进行排版设计，确定字体、字号、行距等文本属性，使文 本在菲林上呈现清晰、美观的效果。
图像排版
将处理好的图像按照页面布局进行排版设计，确保图像的位置、 大小和角度等与整体设计风格相协调。
曝光与显影
03
菲林制作过程
图像处理
01
02
03
图像输入
将原始图像通过扫描、导 入等方式获取，并进行初 步的图像处理，如去噪、 色彩校正等。
图像编辑
对图像进行进一步的编辑 和调整，如裁剪、缩放、 旋转等，以满足排版设计 的需求。
色彩管理
确保图像的色彩准确性和 一致性，通过色彩校正和 分色处理，使图像的色彩 与预期相符。
菲林制作手把手教程
ppt课件
15
14.第二色菲林的作用是来盖住字符的，所以需要作扩大处理，在这里， 我们作加粗双边线条0.7mm
• 底色与边框线条需要填全黑
ppt课件
16
15.第三色是覆盖色，去掉字符，视窗线条加粗到0.7mm
ppt课件
20
• 完毕
ppt课件
21
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得好！
7
6.导入定位孔，更改定位孔上面需要用到的信息
ppt课件
8
7.需要分别群组放定位孔一方的一排对位线和定位孔，选中群组好的对 位线不松手，按住Shift选群组好的定位孔，手放开，点BCE,中心对称字
位孔与对位线
ppt课件
9
8.选定位孔往下偏移5mm
ppt课件
10
9.调整镜片尺寸同2D图，用中心对称定位孔和对位线的方式使镜片中心 对称到四个对位线中间
ppt课件
18
17.分别群组三色菲林的横向偏移好的菲林来按55.05m m竖 向偏移
ppt课件
19
• 就大功告成啦！
• 记住，发出的菲林一定要转曲，因为不同 的电脑里面的字库不一样，如果别人的电 脑里面没有你菲林里面的字体，软件就会 找其它的字体来替代，这样，字体就发生 了改变，同理，若客户发过来的菲林图里 面有字符没有转曲，你也可以要求他重新 发给你转曲的菲林图。
的
ppt课件
13
12.复制两个菲林框架用于后面的第二色与第三色，需要调整第二色与第 三色的定位孔色次信息和去掉第二色和第三色的实体黑色定位孔
水菲林晒制技巧
水菲林晒制技巧取用：此片应在低瓦数钨丝灯或黄色荧光灯下取用，裁切后应马上放回盒内，切勿弯曲及褶皱胶片而是药膜与片基分离，导致被损害部分曝光不良。
曝光：将底片药膜面与红菲林片基面接触并放置曝光机内曝光，曝光机采用紫外光源，不同的光源光度不一样，尤其是碳素弧光灯，所以确定正确的曝光时间非常重要。
曝光尺可以帮助我们确定曝光时间。
下列曝光时间可供参考光源距离时间15A碳素弧光灯50cm120秒50A碳素弧光灯100cm480秒水银蒸汽灯（PHILIPS HPR 12WATT）50cm300秒金属氦化灯（ADDSLUX 2KW）100cm240秒PULSED XENON 5KW100cm360秒注意：如曝光机面积过大，则一次不应曝光太多菲林，因曝光机玻璃面中间受高，四边接受能量低，会导致中间与四边曝光时间不一样，四边菲林可能因曝光不足而显影过度，导致印刷次数下降，不耐印。
硬化：曝光后马上将感光后的红菲林软片浸入1.2%H2O2溶液中硬化1分钟，H2O2溶液必须保持19～21℃的温度。
注意：硬化时必须保证硬化液浓度及温度、时间，硬化时应单片硬化，如几片一起硬化，则易造成几片菲林粘在一起，硬化液无法彻底浸泡感受光药膜，致使显影过度，菲林变薄，贴住后不耐印。
显影：用40-45℃温水均匀喷射在感光软片上，当有影像的部分以无药膜粘着时继续冲洗至最少30秒，特别是在精细图案，过后将菲林软片放入水中冷却，水温勿低于10℃，否则当软片放在网版上时，其附着性降低。
贴网：网版必须经粗化处理及脱脂处理，欲得到最理想的效果，将感光软片贴于湿润的网版上。
将湿润的软片置于网底，药膜面与网底接触。
用纸张放在软片底下，将多余水分吸干，再用新闻纸放在网版两面，用辊子来回挤压，以吸收多余水份，注意辊子切勿用力过大，以防损坏软片。
若没将水份充分吸干，则胶片上的水流动会造成网眼堵塞。
吹干：用吹风机将冷风吹在软片上，加速干燥。
保持温度不要超过30℃，否则软片边缘将会造成卷曲而受到损伤。
树脂版晒版工艺流程
树脂版晒版工艺流程
一、校稿：
根据传票内容和样稿，仔细检查菲林，确保无漏字、错字、掉网断网、渐变不匀、划伤等不良现象。
二、剪菲林：
将菲林四周多余部分剪掉，让出框线、感光点、十字线2-3mm左右。
三、剪版：
对照剪好的菲林大小，剪出稍大一点的树脂版。
四、擦菲林：
将菲林上的脏点、污渍清除干净，必须保证洁净无杂，否则将会影响晒版质量。
五、贴版：
将树脂版表膜撕掉，将干净的菲林阴面（药膜面）贴到树脂版正面。
六、晒版：
设置好晒版时间（按晒版记录设置好时间，不同类型的版晒版时间不同），把版同菲林放进晒版机，同时抽真空，覆盖真空膜，检查版有无脏点，确定没有问题后开始曝光。
七、洗版：
把晒好的版贴到洗版机面上，设置好时间洗版（一般水温达到23左右洗100秒左右）。
揭下版同时检查是否洗好。
八、烘干：
把洗好的版放入烘干槽，直至将水份烘干（版面无水印）
九、二次曝光:
把烘干的版印刷面朝上，放入曝光箱中进行二次曝光（曝光时间300—700秒）
十、检查：
二次曝光后的成品版要仔细检查（有无水印、脏点、缺字、断网等不良现象），发现问题，及时补版。
备注：1、严格按照晒版工艺流程进行晒版。
2、必须填写好晒版记录，（晒版类型、数量、尺寸、日期）出现废
版应登记废版数量、尺寸及原因，并及时上报主管或业务经理。
3、印刷人员需补版时，必须提供当次印刷品或当次废版，注明或说
明原因，确实需补版时再重新晒版，并做好补版记录。
genesis2000菲林制作操作流程
Genesis2000 菲林制作操作流程１２下面的是2016年经典励志语录，需要的朋友可以欣赏，不需要的朋友下载后可以编辑删除！！谢谢！！３1、有来路，没退路;留退路，是绝路。
2、为目标，晚卧夜半，梦别星辰，脚踏实地，凌云舍我其谁!3、做一题会一题，一题决定命运。
4、静下来，铸我实力;拼上去，亮我风采。
5、拼一载春秋，搏一生无悔。
6、狠抓基础是成功的基础，持之以恒是胜利的保证。
7、把汗水变成珍珠，把梦想变成现实!8、拧成一股绳，搏尽一份力，狠下一条心，共圆一个梦。
9、每天都是一个起点，每天都有一点进步，每天都有一点收获!10、22.对命运承诺，对承诺负责11、我自信，故我成功，我行，我一定能行。
12、不敢高声语，恐惊读书人。
13、高三高考高目标，苦学善学上好学。
14、争分夺秒巧复习，勤学苦练创佳绩、攀蟾折桂，舍我其谁。
15、眼泪不是我们的答案，拼搏才是我们的选择。
16、站在新起点，迎接新挑战，创造新成绩。
17、遇难心不慌，遇易心更细。
18、乐学实学，挑战高考;勤勉向上，成就自我。
19、努力造就实力，态度决定高度４20、忘时，忘物，忘我。
诚实，朴实，踏实。
21、精神成人，知识成才，态度成全。
22、作业考试化，考试高考化，将平时考试当高考，高考考试当平时。
23、我高考我自信我成功!24、23.再苦再累不掉队，再难再险不放弃25、拼搏高考，今生无悔;越过高三，追求卓越!26、挑战人生是我无悔的选择，决胜高考是我不懈的追求。
27、山高不厌攀，水深不厌潜，学精不厌苦：追求!28、学练并举，成竹在胸，敢问逐鹿群雄今何在?师生同志，协力攻关，笑看燕赵魁首谁人得。
29、快马加鞭君为先，自古英雄出少年。
30、太阳每天都是新的，你是否每天都在努力。
31、把握现在、就是创造未来。
32、25.我因X班而自豪，X班因我而骄傲33、我心飞翔，路在脚下。
34、人活着要呼吸。
呼者，出一口气;吸者，争一口气35、辛苦三年，幸福一生。

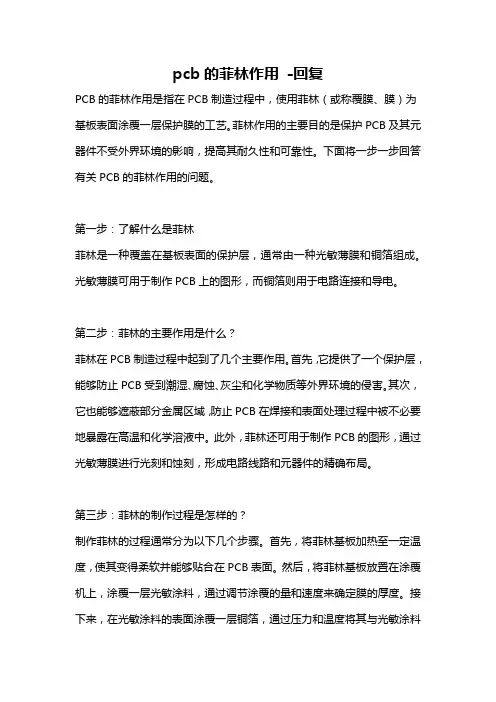

pcb的菲林作用 -回复
pcb的菲林作用-回复PCB的菲林作用是指在PCB制造过程中，使用菲林（或称覆膜、膜）为基板表面涂覆一层保护膜的工艺。
菲林作用的主要目的是保护PCB及其元器件不受外界环境的影响，提高其耐久性和可靠性。
下面将一步一步回答有关PCB的菲林作用的问题。
第一步：了解什么是菲林菲林是一种覆盖在基板表面的保护层，通常由一种光敏薄膜和铜箔组成。
光敏薄膜可用于制作PCB上的图形，而铜箔则用于电路连接和导电。
第二步：菲林的主要作用是什么？菲林在PCB制造过程中起到了几个主要作用。
首先，它提供了一个保护层，能够防止PCB受到潮湿、腐蚀、灰尘和化学物质等外界环境的侵害。
其次，它也能够遮蔽部分金属区域，防止PCB在焊接和表面处理过程中被不必要地暴露在高温和化学溶液中。
此外，菲林还可用于制作PCB的图形，通过光敏薄膜进行光刻和蚀刻，形成电路线路和元器件的精确布局。
第三步：菲林的制作过程是怎样的？制作菲林的过程通常分为以下几个步骤。
首先，将菲林基板加热至一定温度，使其变得柔软并能够贴合在PCB表面。
然后，将菲林基板放置在涂覆机上，涂覆一层光敏涂料，通过调节涂覆的量和速度来确定膜的厚度。
接下来，在光敏涂料的表面涂覆一层铜箔，通过压力和温度将其与光敏涂料粘合在一起。
最后，将菲林基板通过紫外线照射，使光敏涂料在暴露区域发生聚合反应，形成可刻蚀图形。
第四步：如何应用菲林在PCB制造过程中？在PCB制造过程中，首先需要将PCB材料切割成所需的尺寸，并进行表面处理以去除杂质和氧化物。
然后，将菲林覆盖在PCB表面，通过加热和压力使其紧密附着。
接下来，使用光刻机将设计好的电路图形通过光敏薄膜转移到菲林上。
随后，使用化学溶液从未暴露的菲林区域中去除铜箔，形成导电线路。
最后，进行焊接、组装和测试，将元器件固定在PCB上，使其成为完整的PCB。
第五步：菲林的选择对PCB质量有哪些影响？在选择菲林时，需要考虑到其对PCB质量的影响。
首先，菲林的质量应保证其较好的附着性和耐磨性，以确保在PCB制造和使用过程中不易脱落和损坏。
菲林制作手把手教程
菲林制作手把手教程制作菲林是一种复古摄影技术，用于制作胶片照片。
它可以给照片带来一种独特的质感和艺术感。
下面是一个制作菲林的手把手教程。
材料准备：-胶片相机-胶片（黑白或彩色根据个人喜好）-菲林转换套件-一些黑色纸步骤一：准备工作首先，准备好你的胶片相机。
确保相机电池充足，并且内在设置正确。
你可以选择拍摄黑白胶片或彩色胶片，再根据所选胶片的特点调整相机的设置。
步骤二：安装菲林转换套件菲林转换套件是制作菲林所必须的工具。
打开相机的后盖，并将菲林转换套件插入相机的菲林槽中。
确保安装正确并牢固。
步骤三：选择适当的纸张菲林制作需要使用一些黑色纸张，用于覆盖部分菲林。
你可以选择任何形状和大小的纸张，但最好选择厚度适中的纸张，以确保遮挡光线的效果。
步骤四：将胶卷扫描到计算机菲林制作的一项重要步骤是将胶卷扫描到计算机中。
使用胶片扫描仪或将胶卷送到专业的胶片冲洗店进行扫描。
将扫描的胶卷保存到计算机的硬盘驱动器中，并将其备份到其他存储设备上。
步骤五：在计算机上进行后期处理将扫描的胶片导入到图像处理软件中，如Photoshop或Lightroom。
根据个人喜好调整图像的亮度、对比度、饱和度等参数。
你还可以添加一些特殊效果，如老化效果、颗粒状噪点等，以增加菲林照片的复古感。
步骤六：输出和打印完成后期处理后，将菲林照片输出为数字图像文件，并打印到喜欢的大小和质地的纸张上。
你可以选择打印到光纸、水彩纸或者其他特殊纸张上，以增强菲林效果。
步骤七：存储和展示完成打印后，将菲林照片妥善存放在干燥、阴凉的地方，以防止颜色褪色和损坏。
你可以选择把它们装裱在相框里，或者制作成相册来展示。
总结：制作菲林是一种有趣和富有创意的摄影技术。
通过使用胶片相机拍摄、扫描和后期处理胶片照片，您可以创造出一种独特的复古风格。
关键是保持耐心和探索精神，在摄影过程中发现乐趣和创造力。
希望这个手把手教程能帮助你入门菲林制作，并在摄影领域中创造出令人惊叹的作品。
菲林保护膜的成份及其操作.doc
菲林保护膜的成份及其操作|第1随着表面安装技术的飞快进步，电路图形的精度与密度越来越高，同时基于铜箔表面由于生产、装运、剪切、前处理（如刷板、去毛剌）等作业过程中忽多忽少地被擦伤或者铜箔本身存在着针孔、麻点、凹坑、划痕以及玻离布造成铜箔表面凹凸不平等缺陷，传统所采用的干式贴膜法满足不了印制电路板图形转移质量的高求，于是出现湿式贴膜法。
湿法贴膜其基本要点就是在即将进行热压贴膜的基板表面首先涂布一层薄低粘度的液体，此种类型的液体却是水。
该种涂布的水的粘度比经热压而熔化的光致抗蚀剂粘度低100至1000倍。
因此，它很容易取代不规则的表面内的空气而填入此种基板的表面，然后光致抗蚀剂在正常的温度和压力的工艺条件下，被附压在基板铜的表面。
基板表面的水膜起着很重要的作用，特别对水溶性光致抗蚀剂是个非常有效的可塑剂。
因为水是不可压缩的?介质，将不会对凹陷的表面被压膜压力产生压缩力，而水会在光致抗蚀剂和铜表面之介面流出。
而留在基板表面的水将完全扩散到亲水性的光致抗蚀剂，以降低光致抗蚀剂的粘度，有效的促使流入不规则的表面。
当水扩散到光致蚀剂达到软化光致抗蚀剂时，使光致抗蚀剂完全填入较深的的不规则的基板表面，有效的消除任何在蚀刻或电镀条件下所产生的缺口、断路或短路的空气泡。
所以，适当的水含量，能促进光致抗蚀剂的快速流动，使基板表面存在的缺陷，完全被水所填满并给均匀的扩散到整个基板的表面，直到整个光致抗蚀剂区域获得均的水浓度及光致抗蚀剂。
而水溶性光致抗蚀剂特别适用于湿法压膜，因为它含有许多有机亲水基，如醇、酯和羧基。
这些有机亲水的宫能基都能提供氢键及离子位置，以促进水扩散到光致抗蚀。
湿式贴膜不仅能改善干膜的粘附性，还能有效的克服由于玻璃纤维粗糙所形成的起伏不平及铜箔表面存在的各种缺陷而提高多层板内层的合格率，特别是用来制作细导线，该工艺能有效的提高其图形转移的精度。
当然湿式贴膜有它的局限性，它仅能适用于非钻孔的多层板内层的图形加工。
PROD008 湿膜黄菲林制作指引
3.12检查剪孔之后的黄菲林有无断线、连线、缺口、多余杂点等问题。
3.13剪若干稍长于椭圆孔的单面胶,从黄菲林光滑面贴于椭圆孔上，以便对位时使用。
4.0特别注意事项
4.1未显影的黄菲林不可见白光,已曝光的黄菲林可装于黑胶袋内,然后拿去显影。
标
题
文件号
版本
A
页序
04OF
东莞市大顺电子有限公司
DONGGUAN DAYSUN ELECTRONIC CO.，LTD
标
题
文件号
PROD006
版本
A
页序
05OF
东莞市大顺电子有限公司
DONGGUAN DAYSUN ELECTRONIC CO.，LTD
标
题
文件号
PROD006
版本
A
页序
06OF
东莞市大顺电子有限公司
DONGGUAN DAYSUN ELECTRONIC CO.，LTD
标
题
湿膜黄菲林制作指引
文件号
PROD008
版本
A
页序
01OF02
版本
发行&修订说明
拟订
审核
批准
批准日期
A
首版发行
发至部门
执行董事［］份总经理［］份生产副总［］份
制造课［］份品质务课［］份
4.2必须根据生产板的缓急程度及数量确定复制黄菲林的数量。
5.0相关记录
《黄菲林制作报废管理表》
东莞市大顺电子有限公司
DONGGUAN DAYSUN ELECTRONIC CO.，LTD
菲林工艺流程
菲林工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!菲林工艺流程是一种传统的摄影印刷技术，通过使用感光材料和光源，将影像投影在感光底片上，然后通过化学处理将影像转移到感光纸或其他材料上。
围观如何用Photoshop制成黑色菲林胶片，追溯年代感效果
围观如何用Photoshop制成黑色菲林胶片，追溯年代感效果还记得旧时的黑色菲林吗？就是摄影用的感光胶片，当今数码时代，多以数字信息来记录和显示影像了，胶卷一般比较会少见。
这里，我们动手用Photoshop来制作一条缠绵悱恻的黑色菲林胶片，穿越下岁月时光。
第1步：新建方形的空白画布，选取工具箱上的【矩形选框工具】，建立矩形选区，如图1所示。
图1 建立方形矩形选区第2步：执行【选择】→【修改】→【平滑】命令，弹出“平滑选区”对话框，设置“取样半径”为“5像素”，按“确定”键。
此时，矩形选区的四个直角变成了圆角，如图2所示。
图2 设置“平滑选区”直角变圆角第3步：将选区填充为黑色，按【Ｃtrl+D】键取消选区，如图3所示，执行【编辑】→【定义画笔预定】命令，弹出“定义画笔预定”对话框，输入“名称”为“方孔”，单击【确定】按钮。
图3 填充选区黑色色块第4步：再新建一个长方形的空白画布，选取工具箱上的【矩形选框工具】，建立矩形选区，如图4所示。
图4 建立长方形矩形选区第5步：按【Alt+Delete】键填充选区为黑色，按【Ｃtrl+D】键取消选区，如图5所示图5 填充选区黑色色块第6步：选取工具箱上的【画笔工具】，在工具选项栏上选择刚刚保存的“方孔”画笔，设置其大小为“60px”，如图6所示。
图6 设置“画笔工具”工具选项栏第7步：打开“画笔”调板，设置好画笔笔尖形状的参数，工具箱上的“前景色”为“白色”。
沿黑色区域的上方边缘绘制出一连串的方孔，画笔在左起单击定位一个方孔，按住【Shift】键不放，画笔移至右尾单击结束。
同样地绘制出下方边缘的一连串方孔，如图8所示。
图7 设置“画笔”调板并打孔的效果第8步：黑色菲林胶片的初步形成，在工具选项栏上设置“画笔大小”为“400px”，用同样的方法绘制大方孔，预留出放照片的位置，如图8所示。
图8 绘制大方孔第9步：执行【选择】→【色彩范围】命令，弹出对话框，设置“颜色容差”值为“200”，如图9所示，用“吸管工具”选取白色区域，如图9所示，按“确定”键，建立选区。
CAM菲林制作指引
CAM组菲林制作指引1.0、目的：本文件为工程部CAM组制作菲林和菲林检查提供作业依据和规范。
2.0、范围：仅适用于ME部使用。
3.0、职责：工程部按本指引、MI要求及工艺能力制作菲林工具。
4.0、使用工具：CAM软件：GC-CAM、Genesis2000CAD软件：AUTOCAD、POWERPCB、PROTEL。
5.0、参考文件：6.0、菲林制作指导原则：1、忠实于客户原稿2、自行修改幅度不超过2mil7.菲林制作前准备7.1、查阅MI,了解所制作型号板的工艺流程,阅读所有工具修改制作要求。
7.2、拿取正确的生产钻带。
7.3、制作机械图菲林：A、依照MI机械图制作外形框。
B、将NPTH孔、锣/啤孔以实心形式增加到外形框上。
C、将锣/啤槽外框增加到外形框上。
D、V-CUT线及“V-CUT”字样增加到外形框上。
E、将工艺边上的对光点及其保护框增加到外形框上。
F、加制板编号及制作日期，要CS面正视。
G、制作机械图菲林注意事项：* 要求套板出货的则需制作成套板外形。
* 要测量和检查机械图是否符合MI上的标注数据。
* 菲林外形框和V-CUT线宽设定为0.1MM。
* 绘制的机械图菲林经相关人员确认签名方可使用。
8、内层线路菲林制作8.1、输入客户原稿gerber资料。
8.2、调入生产钻带，并与gerber图形位置对齐。
8.3、按MI要求预粗线宽和铜字，一般情况下，为了保持间隙，大铜皮可以不用预粗。
8.4、删除外框线并沿外形和V-CUT线削铜。
8.5、删除内层非功能性独立PAD。
8.6、根椐本厂工艺能力和MI检查菲林是否符合要求：A、检查最小焊环是否达到0.2MM，不足位置要加大。
B、MI指定位置线宽/线隙是否符合要求。
C、检查PAD到PAD、PAD到线/铜皮、线到线/铜皮的最小间隙是否符合工艺能力要求。
PAD到PAD间距不足时要从中间位置削开；PAD到线间距不足时要先移线2mil，再削PAD；PAD到铜皮间距不足时要先削铜皮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
16.分别群组一二三色的做好的单片菲林，就可以开始偏移产品啦！ 按Shift选择做好的单片产品菲林，按之前的定位线43.08mm来横向偏移
17.分别群组三色菲林的横向偏移好的菲林来按55.05m m竖 向偏移
• 因镜片外围需要做出血用于 CNC段成型切割，在这里我们 单边给0.7mm，把外转线宽加 粗1.4mm就好
14.第二色菲林的作用是来盖住字符的，所以需要作扩大处理，在这里， 我们作加粗双边线条0.7mm
• 底色与边框线条需要填全黑
15.第三色是覆盖色，去掉字符，视窗线条加粗到0.7mm
• 取消LOGO字符,视窗与视窗线 框填全白，底色与边框线条需 要填全黑
7.需要分别群组放定位孔一方的一排对位线和定位孔，选中群组好的对 位线不松手，按住Shift选群组好的定位孔，手放开，点BCE,中心对称字
位孔与对位线
8.选定位孔往下偏移5mm
9.调整镜片尺寸同2D图，用中心对称定位孔和对位线的方式使镜片中心 对称到四个对位线中间
• 镜片尺寸需要和客户结构图 一比一，LOGO字符要和客 户效果图一致
3.画对位线，主镜片的对位线10*10mm
4.Alt+F8可以调出来偏移工具，偏移需要用到
5. 镜片厚度为0.8MM,我们可以给产品间距为2.0mm，镜片是 41.08*53.05mm，对位线就按43.08*55.05mm偏移，得到如右图所示的
框架图
6.导入定位孔，更改定位孔上面需要用到的信息
菲林制作教程
2012-8-20
先确定客户是否把打样需要用到的图纸给全
• 1.效果图 • 2.结构图
• ห้องสมุดไป่ตู้图纸完全后，就可以开始制作菲林
1.先看客户图纸，需要知道客户需要的是镜片效果，确定制作方案
• 这个镜片可以用我们最 常见的丝印黑色，镜面 银，黑色的工艺来完成
2.在确定了客户所需要的效果过后看结构，可以知道需要给出产品多大 间距
的
12.复制两个菲林框架用于后面的第二色与第三色，需要调整第二色与第 三色的定位孔色次信息和去掉第二色和第三色的实体黑色定位孔
13.第一色的视窗和结构图要是一比一，字符也要和效果图一比一，记住 外围需要做出血，在这里我们外围线条加粗到1.4mm就可以了
• LOGO字符和视窗填全白，底 色与边框线条需要填全黑
10.为检测镜片图纸里面有没有其它的线条可以把图纸全部转成线框模式
• 转成线框模式后，我们可以看 到构成镜片的所有线条，左图 镜片图纸里面有一个椭圆的形 状，为不影响后续操作，我们 可以把它删掉
11.检查完图纸线条过后就可以填充黑色或者白色来制作菲林了，出菲林， 填全黑是黑色的，全白是透明的，一般情况下是不会用其它颜色来填充
• 就大功告成啦！
• 记住，发出的菲林一定要转曲，因为不同 的电脑里面的字库不一样，如果别人的电 脑里面没有你菲林里面的字体，软件就会 找其它的字体来替代，这样，字体就发生 了改变，同理，若客户发过来的菲林图里 面有字符没有转曲，你也可以要求他重新 发给你转曲的菲林图。
• 完毕
