四川自考2019-《公路工程计算机辅助设计》(11000)复习资料

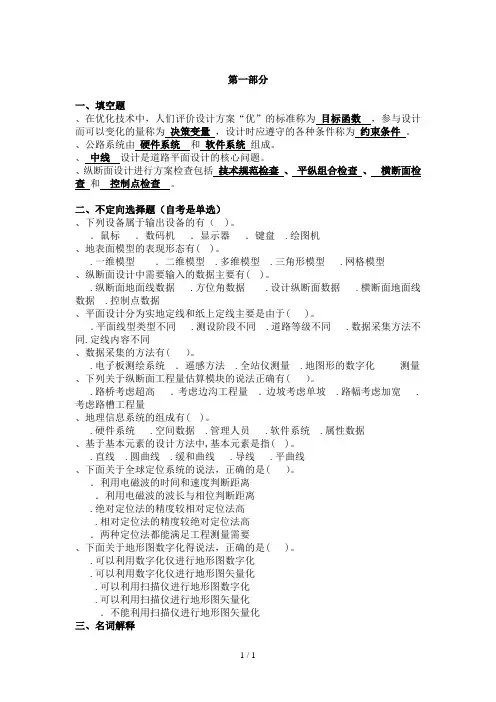

CAD复习资料含复习资料自考
第一部分一、填空题、在优化技术中，人们评价设计方案“优”的标准称为目标函数，参与设计而可以变化的量称为决策变量，设计时应遵守的各种条件称为约束条件。
、公路系统由硬件系统和软件系统组成。
、中线设计是道路平面设计的核心问题。
、纵断面设计进行方案检查包括技术规范检查、平纵组合检查、横断面检查和控制点检查。
二、不定向选择题（自考是单选）、下列设备属于输出设备的有（ )。
．鼠标．数码机．显示器．键盘 .绘图机、地表面模型的表现形态有( )。
.一维模型．二维模型 .多维模型 .三角形模型 .网格模型、纵断面设计中需要输入的数据主要有( )。
.纵断面地面线数据.方位角数据.设计纵断面数据 .横断面地面线数据 .控制点数据、平面设计分为实地定线和纸上定线主要是由于( )。
．平面线型类型不同 .测设阶段不同 .道路等级不同 .数据采集方法不同.定线内容不同、数据采集的方法有( ）。
.电子板测绘系统．遥感方法 .全站仪测量 .地图形的数字化测量、下列关于纵断面工程量估算模块的说法正确有( ）。
.路桥考虑超高．考虑边沟工程量．边坡考虑单坡 .路幅考虑加宽.考虑路槽工程量、地理信息系统的组成有( )。
.硬件系统 .空间数据 .管理人员 .软件系统 .属性数据、基于基本元素的设计方法中,基本元素是指( )。
.直线 .圆曲线 .缓和曲线 .导线.平曲线、下面关于全球定位系统的说法，正确的是( ）。
．利用电磁波的时间和速度判断距离．利用电磁波的波长与相位判断距离.绝对定位法的精度较相对定位法高.相对定位法的精度较绝对定位法高．两种定位法都能满足工程测量需要、下面关于地形图数字化得说法，正确的是( )。
.可以利用数字化仪进行地形图数字化.可以利用数字化仪进行地形图矢量化.可以利用扫描仪进行地形图数字化.可以利用扫描仪进行地形图矢量化．不能利用扫描仪进行地形图矢量化三、名词解释、导线法:首先确定一系列由直线组成的折线作为道路中线的导线（通过“以点定线,以线交点”的原则确定),然后对每个转折点(交点)敷设合适的平曲线，构成完整的道路中心线。
《公路工程计算机辅助设计》2019(11000)复习资料
《公路工程计算机辅助设计》(课程代码：11000 )复习资料（2019）一、单项选择题1、按哪个键可以打开正交模式【 B 】A、F2B、F8C、F3D、F52、在执行命令时经常在命令窗口出现括号“[ ] ”,括号内的大写字母代表命令选项的缩写，用什么符号作为命令选项的分隔符【 A 】A、/B、！C、@D、#3、绘制圆的快捷键是（）【 A 】A、cB、LC、panD、e4．在绘图过程中，经常要绘制一些对称的图形，例如横断面图，可使用哪项命令快速完成【 B 】A、CopyB、MirrorC、ArrayD、Stretch5、在绘制公路横断面时对地面线和设计线设置了不同的线宽，但显示出来仍然都是相同的线宽，如要显示出不同线宽，应该【 A 】A、点击状态栏上的“线宽”按钮B、重新设置线宽C、打开动态输入D、没办法6、用户在对图形进行编辑时若需要选择所有对象，应输入【 C 】A、夹点编辑B、窗口选择C、AllD、单选7．用直线绘制一个封闭箱型梁截面，用什么命令可以形成一个整体【 C 】A、倒角B、移动C、面域D、拉伸8.在单行文本中输入“45°”，应输入【 C 】A、45%%PB、45%%CC、45%%DD、45%%U9. 下面哪个命令可以对两个对象用圆弧进行连接【 B 】A、倒圆角B、多段线C、倒直角D、阵列10. 设置夹点大小及颜色是在“选项”对话框中的哪个选项卡中【 D 】A、显示B、打开和保存C、系统D、选择集11.若将图形中的所有标注变为原来形状大小的两倍,应调整【 C 】A、文字高度B、测量单位比例C、全局比例D、换算单位12.要计算某个公路横断面的面积应使用的命令是【A 】A、AreaB、DreaC、BreaD、Distance13.绘制道路线形图时可以用多线命令，绘制多线的快捷键是【 A 】A、mlB、plC、polD、el14.在AutoCAD中为一条直线制作平行线用什么命令【 C 】A、拉伸B、缩放C、偏移D、旋转15、直线的起点为（10、10），如果要画出与X轴正方向成60度夹角，长度为100的直线段应输入（ A ）A、@100 < 60B、@100，60C、100 < 60D、50，86.616、绝对直角坐标的输入表达式是（ A ）A、x,yB、@x,yC、L<aD、@L<a17．运用“正多边形”命令绘制的正多边形可以看作是一条（ A ）A、多段线B、构造线C、样条曲线D、直线18、绘制多边形的快捷键是（ C ）A、mlB、PlC、PolD、E19、下列对象执行偏移命令以后，大小和形状保持不变的是（ A ）A、直线B、弧C、圆D、椭圆20、用哪个编辑命令可去掉多出某直线的线条（ B ）A、删除B、修剪C、打断D、延伸二、填空题1．Autocad是美国 Autodesk 公司开发的一款计算机辅助设计软件。
计算机辅助设计 整理复习资料
1.计算机辅助设计概论热点问题，结合设计知识论述问题，如BIM、参数化设计、虚拟现实技术、GIS技术等。
结合论述题考试例：当前计算机辅助建筑设计有很多研究的热点问题，请你根据你的所知，简要列举并说明其中一些热点问题。
1.计算机制图2.三维模型及真实感渲染3.建筑信息模型BIM和BLM4.生成式设计(generative components)5.参数化设计6.建筑物理环境的计算机模拟7. 基于网络的虚拟现实技术8. 逆向工程及快速成型技术9. 快速原型技术（Rapid Prototyping，RP）10. GIS 与三维GISBIM （Building Information Model）“建设工程信息模型”，是一种应用于设计、建造、管理的数字化方法。
这种方法支持建筑工程的集成管理环境，可以使建筑工程在其整个进程中显著提高效率和大量减少风险。
BIM 以三维数字技术为基础，集成了建筑工程项目各种相关信息的工程数据模型，是对该工程项目相关信息的详尽表达。
BLM（Building Lifecycle Management）“建设工程生命周期管理”。
工程建设项目的生命周期主要由两个过程组成：第一是信息过程，第二是物质过程。
BLM的服务对象就是上述建设项目的信息过程，可以从三个维度进行描述：第一维度 - 项目发展阶段：策划、设计、施工、使用、维修、改造、拆除；第二维度 - 项目参与方：投资方、开发方、策划方、估价师、银行、律师、建筑师、工程师、造价师、专项咨询师、施工总包、施工分包、预制加工商、供货商、建设管理部门、物业经理、维修保养、改建扩建、拆除回收、观测试验模拟、环保、节能、空间和安全、网络管理、CIO、风险管理、物业用户等。
据统计，一般高层建筑项目的合同数量在300个左右，由此大致可以推断参与方的数量；第三维度 - 信息操作行为：增加、提取、更新、修改、交换、共享、验证等。
2.AutoCAD内容CAD图层、图元概念、图块、模型空间/图纸空间等A图层Autocad使用层来管理对象特性。
公路工程计算机辅助设计复习资料
1、计算机辅助设计的英文缩写是 CAD 。
2、AutoCAD用户图形文件默认的文件扩展名是dwg 。
3、正交模式快捷键F8 ；对象捕捉的快捷键为F3 ；打印输出的快捷是Ctrl+P ；启动CAD帮助系统的快捷键是 F 1 ；调出文本输入窗口的快捷键为F2 ；栅格捕捉开关的快捷键是F9 。
4、在CAD中当正交命令为打开时，只能画水平和垂直线,不能画斜线。
5、在利用AutoCAD绘图前应该设置绘图环境、配置绘图系统，AutoCAD默认的单位是毫米。
在AutoCad中，用于设置图纸边界的命令是Limits6、在AutoCAD中文本标注的类型有单行文字和多行文字。
7、“多行文字”和“单行文字”都是创建文字对象。
8、在利用“多行文字”输入文字时对于一些特殊符号如“φ”、“°”等可以从快捷菜单中插入符号，但是在单行文字中不能直接输入或插入符号，在单行文字中输入“φ”，可以输入控制符%%C ；在单行文本中输入“°”，可以输入控制符%%D ；在单行文本中输入“±”，可以输入控制符%%P 。
9、利用“单行文字”输入文字时，激活单行文本命令后，输入“J“可以响应“对正”选项，对正方式有：对齐、调整、中间、中心、右、左上、中上、右上、左中、正中、右中、左下、中下、右下。
10、在输入文字时有时文字会显示“？？？”，是因为字体设置不对，修改字体即可。
11、在AutoCAD中,可在一个文件中创建无数个图层，可以在图层特性管理器中为每个图层的设定颜色、线宽、线型、开关、打印样式等。
12、图层特性管理器中，用“雪花”和“小太阳”“开灯”“闭灯”来表示图层所处的某种状态，“雪花”表示冻结，“小太阳”表示解冻；“开灯”表示图层打开；“关灯”表示图层关闭。
13、在AutoCAD中，当前图层是不可以被关闭的。
14、冻结图层和关闭图层都会影响图层的显示，不同的是冻结层的对象不会参与图形处理的运算，但是关闭图层上的对象要参与运算。
06288公路计算机辅助设计复习题汇总
06288公路计算机辅助设计复习题汇总公路测设分为？GPS是指？航空摄影与摄影图像处理的作用？地表三维数据如何得到？我国测设技术与国际先进水平的差距表现在？基于野外数据采集的公路设计系统是指？计算机辅助设计是指？公路CAD的主要内容？及其特点？国外与国内的公路CAD发展概况？可视化是指？集成化是指？工程CAD的主要硬件设置？CAD系统的软件类型？软件工程方法是指？软件生命周期的阶段划分？交互式绘图是指？参数交互式绘图是指？分辨率是指？工程数据库管理系统是指？工程数据的数据管理技术包括？工程数据的特点？公路CAD数据采集方法包括？航摄像片可获得什么？矢量化处理是指？野外实测是指？野外地形数据采集的主要手段？利用数字化仪输入地形图数据的基本原理、数据的转换、图纸变形的纠正、地形图的数字化输入等问题数字地形模型是指？数字地面模型在公路路线设计中的应用是指？数模的类型？规则数模是指？规则格网数模适应于？半规则数模适应于？不规则数模与原始地形数据点之间的联系是？三角网数模的优势？不规则数模的特点是？移动曲面拟合法？加权平均值法？曲面求和法？联立分块多项式法？矩形格网中内插法？路线优化设计的目的？在何种情况下才能进行平面方案的纵断面优化设计？路线优化设计数学模型的建立？非线性规划问题求解的方法分类？纵断面优化设计是指？公路平面优化设计的三个阶段？宽带范围是指？窄带范围是指？平曲线的分类？平面设计主要包括？复曲线与卵型曲线？凸型曲线计算？S型曲线计算？C型复曲线？如何进行纵断面设计？采用交互式拉坡的作用？横断面设计的特点？土石方调配是指？保持线形的连续性应注意？基于航测数模与基于野外实测数模两个路线设计一体化系统是指？对高填深挖路基的稳定性分析检算的原因？公路挡土墙是指？及其截面尺寸拟定、强度与稳定性的验算？如何进行简支梁（板）桥的设计？公路中小桥下部结构的常用形式？桩柱式桥墩设计软件计算分为哪些部分？图元编码原则？图元编码的选取？面向对象的程序设计方法？公路涵洞设计是指？图像处理的作用？数据如何得到？技术与国际先进水平的差距表现在？数据采集的公路设计系统是指？助设计是指？的主要内容？及其特点？内的公路CAD发展概况？的主要硬件设置？的软件类型？方法是指？周期的阶段划分？式绘图是指？库管理系统是指？的数据管理技术包括？数据采集方法包括？可获得什么？数据采集的主要手段？化仪输入地形图数据的基本原理、数据的转换、图纸变形的纠正、地形图的数字化输入等问题？模型是指？模型在公路路线设计中的应用是指？数模适应于？模适应于？模与原始地形数据点之间的联系是？模的优势？模的特点是？拟合法？加权平均值法？曲面求和法？联立分块多项式法？矩形格网中内插法？设计的目的？况下才能进行平面方案的纵断面优化设计？设计数学模型的建立？划问题求解的方法分类？化设计是指？优化设计的三个阶段？主要包括？卵型曲线？纵断面设计？式拉坡的作用？计的特点？的连续性应注意？数模与基于野外实测数模两个路线设计一体化系统是指？挖路基的稳定性分析检算的原因？墙是指？及其截面尺寸拟定、强度与稳定性的验算？简支梁（板）桥的设计？桥下部结构的常用形式？墩设计软件计算分为哪些部分？原则？图元编码的选取？的程序设计方法？设计是指？。

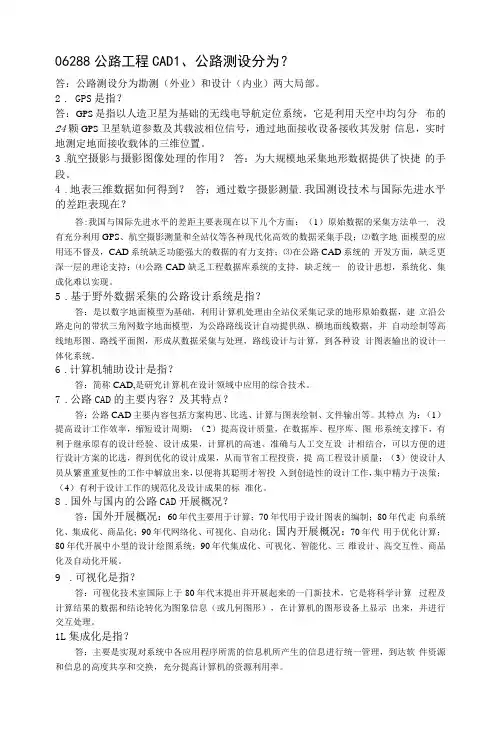

自考学习资料 06288公路计算机辅助设计
06288公路工程CAD1、公路测设分为？答：公路测设分为勘测（外业）和设计（内业）两大局部。
2. GPS是指？答：GPS是指以人造卫星为基础的无线电导航定位系统，它是利用天空中均匀分布的24颗GPS卫星轨道参数及其载波相位信号，通过地面接收设备接收其发射信息，实时地测定地面接收载体的三维位置。
3.航空摄影与摄影图像处理的作用？答：为大规模地采集地形数据提供了快捷的手段。
4.地表三维数据如何得到？答：通过数字摄影测量.我国测设技术与国际先进水平的差距表现在？答:我国与国际先进水平的差距主要表现在以下儿个方面：（1）原始数据的采集方法单一, 没有充分利用GPS、航空摄影测量和全站仪等各种现代化高效的数据采集手段；⑵数字地面模型的应用还不督及，CAD系统缺乏功能强大的数据的有力支持；⑶在公路CAD系统的开发方面，缺乏更深一层的理论支持；⑷公路CAD缺乏工程数据库系统的支持，缺乏统一的设计思想，系统化、集成化难以实现。
5.基于野外数据采集的公路设计系统是指？答：是以数字地面模型为基础，利用计算机处理由全站仪采集记录的地形原始数据，建立沿公路走向的带状三角网数字地面模型，为公路路线设计自动提供纵、横地面线数据，并自动绘制等高线地形图、路线平面图，形成从数据采集与处理，路线设计与计算，到各种设计图表输出的设计一体化系统。
6.计算机辅助设计是指？答：简称CAD,是研究计算机在设计领域中应用的综合技术。
7.公路CAD的主要内容？及其特点？答：公路CAD主要内容包括方案构思、比选、计算与图表绘制、文件输出等。
其特点为：（1）提高设计工作效率，缩短设计周期；（2）提高设计质量，在数据库、程序库、图形系统支撑下，有利于继承原有的设计经验、设计成果，计算机的高速、准确与人工交互设计相结合，可以方便的进行设计方案的比选，得到优化的设计成果，从而节省工程投资，提高工程设计质量；（3）使设计人员从繁重重复性的工作中解放出来，以便将其聪明才智投入到创造性的设计工作，集中精力于决策；（4）有利于设计工作的规范化及设计成果的标准化。
公路CAD复习题_自考复习资料(新)
CAD复习资料一 名称解释1 智能化 运用人工智能技术中的专家系统、人工神经网络等实现自动设计。
2. 一体化系统 计算机系统实现可视化、集成化、智能化、网络化的联合。
3 交互式绘图 利用图形软件中所提供的命令进行人机对话方式来开发和维护软件。
4 参数化绘图 通过对图形尺寸的参数交互输入后由程序自动绘制图形。
5 二次开发 通过绘图软件中内嵌的变成语言编写的程序来完成所需的设计和绘图任务。
6 航测 航空摄影测量。
7 光电测距 通过相位法测量光波反射回后的相位差计算距离。
8 规则数模 原始地形点之间有固定的联系。
9 半规则数模 各原始数据之间均有一定的联系。
10 数字化仪 将图形信息转换为坐标数据输入计算机的设备。
11.DTM 数字地面模型 是一个表征地形特征的、空间分布的、有规则的数字列阵。
也就是将地形表面用密集的三维坐标X、Y、Z表示的一种数学表达式。
12 数字地面模型 以数字形式来表示地形的方法。
13. 高程内插:对原始地形数据用一定的数学方法进行内插加密。
14. 回旋曲线 半径与曲线长城正比的曲线。
15.目标函数 评价方案好坏的标准。
16 优化设计 利用最优化的理论和计算机的工具寻找最优的设计方案。
17 拉坡 确定边坡点桩号和标高。
18. 带帽 路基横断面的设计过程。
19 挡土墙 作为一种保证路基稳定性和强度的挡土结构。
20. 土石方调配 路线上某段土石方和扣除本段利用后 多余土石方合理的纵向调运和分配工作。
二、判断题1 软件工程就是用工程的概念、原理、技术和方法来开发和维护软件。
对2 用户在AutoCAD中设置的线型不能正常显示 通常是由于全局线型比例因子(Itscale)设置不当所至 可通过改变全局线型比例因子(Itscale)来调整。
错3 公路测设外业为勘测 内业为设计。
对4 工程数据库管理系统应具有交互式的接口。
对5 系统软件是用于计算机管理、维护、控制、运行的程序。
错6 野外实测的特点是精度低、容易获得。
道路工程计算机辅助设计试卷(B)
西南科技大学城市学院课程考试试卷
《道路工程计算机辅助设计》试题（B 卷）
学 期：2010 -2011 年 2 学期 适用专业年级：土木工程 2008 级 系别： 题号 题分 本试题一共 1 道大题，共 1 页，满分 100 分。
考试时间 300 分钟。
注意事项：1.答题前，请准确、清楚地填各项，涂改及模糊不清者、试卷作废。
一 二 班级： 三 四 五 考 试 形 式：开卷( √ ) 闭卷( ) 学号： 六 七 八 姓名： 九 十
2.试卷若有雷同以零分计。
1．江油至平武三级公路设计（100 分） 根据提供的电子地形图， 运用道路设计软件进行公路的平、 纵、 横设计， 设计长度约 4km 左右。
设计完成后应提交的成果： （1） （2） 地形图：比例尺 1：2000（由教师提供） 需上交的设计成果
1）路线平面设计图（4km 左右） 2）路线纵断面设计图（4km 左右） 3）路基标准横断面图 4）路基横断面设计图（1km） 5）直线、曲线及转角表（全线） 6）纵坡、竖曲线表（全线） 7）路基设计表（1km 左右） 8）路基土石方数量计算表（1km） 设计要求：各项设计指标应符合相关规范的要求；所有图表全部用计算机
《道路工程计算机辅助设计》试题
命 题 人： 第 1 页 共2页
系主任审核：
出图，用 A3 纸打印。
《道路工程计算机辅助设计》试题第 2 页 共 2 页
。
计算机辅助设计复习资料.doc
计算机辅助设计复习资料.doc计算机辅助设计复习资料一、名词解释1.线框造型2.逼近3.数据的存贮结构4.视图区、5.虚拟现实(VR)6.数据的逻辑结构二、填空1. ___________________________ CAD技术的基木特点、 ____ 、、2.CAD系统的主要功能为______________ 、_________________ 、_______ 、_______ o3.从硬件角度可以将CAD系统分为4类：_____ 、_______ 、_______ 、_____ o4.CAD 常采用的局域网的拓扑结构主要有：_________________ 、________________ 、__________ 、______________ O5. ______________________________________________ 绘图机的儿个重要性能指标是：___________________________________________________ 、_____________________ 、6. ______________________________________________ 工程数据库系统的主要特点冇7.PREMO所具冇的特点为：______________&冇限元分析的过程为________________ 、________________ 、_______________ c9.CAID 表示_______________________ 、VR ________________ 、VM _______________ VP _________________ 、10.实体造型中的扫描表示法有_______________ 、_____________ 、________________11.CAD系统软件主要有 _________ 、__________ 、____________ 、______________ 、12?常见的白由|]||面有_____________ 、 ____________13. _____________________________________________ 产品的传统设计过程一般为：14.从产品整个生命周期过程看，特征造型可分为三、简答题1.在CAD技术发展过程中大致nJ分为哪几个阶段？其中大发展阶段主要特色表现为什么?2.CAD技术在工程中主要应用于哪些领域？（只需举出5个领域）3.简述|11|面造型的优缺点4.分析图形变换矩阵T各子矩阵的作用。
《公路工程计算机辅助设计》复习资料讲课稿
《公路工程计算机辅助设计》复习资料《公路工程计算机辅助设计》（课程代码：11000 ）复习资料（2015 ）一、单项选择题1. 在公路横断面中标注的文字显示“？？？”，应修改文字的（）A、颜色B、高度C、字体D角度2. 在AutoCAD中,可在一个文件中创建多少个图层（）A 8B 4 C、无数D、163•启动AutoCAD帮助系统的快捷键是（）A F1 B、F2 C、F3 D F44•直线的起点为（10、10），如果要画出与X轴正方向成60度夹角，长度为100的直线段应输入A @100 < 60 B、@10060 C、100 < 60 D 50，86.65.打开文件的快捷键是（）A Ctrl+U B、Ctrl+CC、Ctrl+OD、Ctrl+V6.绘制多段线的快捷键是（)A l B、pl C、ml D a7.绝对直角坐标的输入表达式是（)A x,y B、@x,y C、L<a D@L<a8•在标注百米桩时通常以插入块的方式，创建块的快捷键是（）A I B、B C、Q D、W9. 要计算某个公路横断面的面积应使用的命令是（）A Area B、Drea C、Brea D、Distanee10•用直线绘制一个封闭箱型梁截面，用什么命令可以形成一个整体（）A、倒角B、移动C、面域D、拉伸11.在AutoCAD中，以下哪个命令可用来绘制横平竖直的直线（）A栅格B、捕捉C、正交D对象捕捉12•改变图形实际位置的命令是（）A MOV或PAN B、MOVE C 、PAN D、OFFSET13. 绘制道路线形图时可以用多线命令，绘制多线的快捷键是（）A ml B、pl C、pol D el14•在绘图过程中，经常要绘制一些对称的图形，例如横断面图，可使用哪项命令快速完成A Copy B、Mirror C、Array D、Stretch15. 在AutoCAD中为一条直线制作平行线用什么命令（）A、拉伸B、缩放C、偏移D旋转16. 下面哪个命令可将块打散生成图形文件（）A另存为B、分解C、重生成D、插入块17. 以下对移动（MOV）和平移（PAN命令描述正确的是（）A、都是移动命令，效果一样B、移动速度快，平移速度慢C移动的对象是视图，平移的对象是物体D、移动的对象是物体，平移的对象是视图18. 按比例改变图形实际大小的命令是（）A zoom B、对齐C、Scale D move19. 如绘出的平面线形中的圆曲线显示为折线，用户可以用哪个命令重新正确显示图形对象A、控制点标记的显示B、重生成C重画 D 、更新20. 不能应用修剪命令“ trim ”进行修剪的对象是（）A、圆弧B、圆C、直线D文字21. 要将公路横断面中的所有尺寸标注都为原有尺寸的2倍，应在标注样式中设定（）A、文字高度B、比例因子C、箭头类型D换算单位22•计算机辅助设计的英文缩写是（）A、CAT B 、CAM C CAE D 、CAD23 •在绘制公路横断面时对地面线和设计线设置了不同的线宽，但显示出来仍然都是相同的线宽，如要显示出不同线宽，应该（）A、点击状态栏上的“线宽”按钮B、重新设置线宽C打开动态输入D、没办法24、画一个半径为8的圆,确定圆心后,输入d”应再输入（）A、8 B 4 C、32 D、1625、重新执行上一个命令的最快方法是（）A、按enter键B、按空格键C、按esc键D、按F1键26、下列命令操作中，不能插入图块的是（）A、divideB、measureC、arrayD、insert27、实时缩放中按住鼠标左键往什么方向为放大图形（）A、上B、下C、左D、右28、想要标注倾斜直线的实际长度，应该选用（）A、线性标注B、对齐标注C、快速标注D、基线标注29、在图层中，用“雪花”和“小太阳”来表示图层所处的某种状态，以下表述正确的是（）A、“雪花”表示锁定，“小太阳”表示解锁B “雪花”表示解锁，“小太阳”表示锁定C “雪花”表示冻结，“小太阳”表示解冻D “雪花”表示解冻，“小太阳”表示冻结30、如果绘制的道路中心线时，如果所画出的点划线显示为直线，应修改（A、线型B、长度C、宽度D线型比例、多项选择题「AutoCAD中文版的工作界面组成中包括以下哪几个选项（）A、标题栏B、命令行与命令窗口C、菜单栏D、绘图窗口2. 有关图层的删除正确的描述是（）A、0层不能删B、当前层不能删C包含对象的图层不能删D锁定的图层不能删3. 利用对象捕捉模式，可以轻松的捕捉到以下哪些特殊点（）A、中点B、端点C、圆心D交点4. 下列哪些属于文字的对正方式（）A、左上B、对齐C、调整D中间5. 下列命令中属于编辑命令的有（）A scale B、trim C、extend D、Limits6. 打开一个已有的AutoCAD图形文件，可以采用以下哪些方式（）A、点击菜单栏中的文件选项，选择打开文件B直接双击图形文件C在命令行输入“open”命令，选择打开文件D在命令行输入“QUIT'命令7. 在AutoCAD中文本标注的类型有（）A、单行文本B、多行文本C、文本框D艺术字8. 用Lengthen拉长对象时，可用的参数项有（）A、增量B、百分数C、全部D、动态9. 一个完整的尺寸标注由哪些部分组成（）A、尺寸线B、尺寸界线C、文本D箭头10. 下面属于绘图命令的有（）A、射线B、删除C、圆D、多段线11. 下列哪些属于“图案填充”命令中的参数（）A、角度B、关联C、比例D孤岛检测样式12、用缩放命令“ scale ”缩放对象时（）A、可以只在X轴方向上缩放B可以通过参照长度和指定的新长度确定C基点可以选择在对象之外D可以缩放小数倍13、对图形进行连续标注需要指定标注的（A、中点B、原点坐标C、基线D插入点14、在AutoCAD中给一个对象指定颜色的方法有（）A、通过对象特性工具栏直接指定颜色B、随层“ ByLayer”C随块“ ByBlock ”D随机颜色三、判断题1.AutoCAD的绘图背景颜色是不可以被更改的。
四川自考2019-《公路工程计算机辅助设计》(11000)复习资料
《公路工程计算机辅助设计》(课程代码：11000 )复习资料（2019）一、单项选择题1、按哪个键可以打开正交模式【】A、F2B、F8C、F3D、F52、在执行命令时经常在命令窗口出现括号“[ ] ”,括号内的大写字母代表命令选项的缩写，用什么符号作为命令选项的分隔符【】A、/B、！C、@D、#3、绘制圆的快捷键是（）【】A、cB、LC、panD、e4．在绘图过程中，经常要绘制一些对称的图形，例如横断面图，可使用哪项命令快速完成【】A、CopyB、MirrorC、ArrayD、Stretch5、在绘制公路横断面时对地面线和设计线设置了不同的线宽，但显示出来仍然都是相同的线宽，如要显示出不同线宽，应该【】A、点击状态栏上的“线宽”按钮B、重新设置线宽C、打开动态输入D、没办法6、用户在对图形进行编辑时若需要选择所有对象，应输入【】A、夹点编辑B、窗口选择C、AllD、单选7．用直线绘制一个封闭箱型梁截面，用什么命令可以形成一个整体【】A、倒角B、移动C、面域D、拉伸8.在单行文本中输入“45°”，应输入【】A、45%%PB、45%%CC、45%%DD、45%%U9. 下面哪个命令可以对两个对象用圆弧进行连接【】A、倒圆角B、多段线C、倒直角D、阵列10. 设置夹点大小及颜色是在“选项”对话框中的哪个选项卡中【】A、显示B、打开和保存C、系统D、选择集11.若将图形中的所有标注变为原来形状大小的两倍,应调整【】A、文字高度B、测量单位比例C、全局比例D、换算单位12.要计算某个公路横断面的面积应使用的命令是【】A、AreaB、DreaC、BreaD、Distance13.绘制道路线形图时可以用多线命令，绘制多线的快捷键是【】A、mlB、plC、polD、el14.在AutoCAD中为一条直线制作平行线用什么命令【】A、拉伸B、缩放C、偏移D、旋转15、直线的起点为（10、10），如果要画出与X轴正方向成60度夹角，长度为100的直线段应输入（）A、@100 < 60B、@100，60C、100 < 60D、50，86.616、绝对直角坐标的输入表达式是（）A、x,yB、@x,yC、L<aD、@L<a17．运用“正多边形”命令绘制的正多边形可以看作是一条（）A、多段线B、构造线C、样条曲线D、直线18、绘制多边形的快捷键是（）A、mlB、PlC、PolD、E19、下列对象执行偏移命令以后，大小和形状保持不变的是（）A、直线B、弧C、圆D、椭圆20、用哪个编辑命令可去掉多出某直线的线条（）A、删除B、修剪C、打断D、延伸二、填空题1．Autocad是美国公司开发的一款计算机辅助设计软件。
公路工程CAD考试复习题
公路工程CAD考试复习题公路工程CAD 编号301第一章名称解释:1,GPS 以人造卫星为基础的无线电导航系统。
2,公路CAD 公路计算机辅助设计。
3,可视化将科学计算过程中的计算的结果和结论转换为图象信息显示出来。
4,集成化对系统所处理的信息进行统一的管理，达到共享和交换，提高利用率。
5,智能化运用人工智能技术中的专家系统、人工神经网络等实现自动设计。
6,网络化通过网络通信使硬件、软件、信息资源达到共享。
填空题:1,公路测设外业为勘测。
2,公路测设内业为设计。
3,遥感可获地质、水文资料。
4,GPS称全球微星定位系统。
5,GPS常用在公路路线导线网的控制测量中。
6,传统的测设技术严重地阻碍了公路CAD的发展。
7,我国公路CAD基本上是模仿常规的设计过程。
8,我国测设自动化发展要推广现有成果和跟踪国际最新测设技术。
9,CAD是英文Computer Aided Design的缩写。
10,CAD的概念最早于60年代提出。
11,公路CAD主要内容包括方案构思、比选、计算与图表绘制、文件输出等。
12,工程数据库用来存储和管理设计过程中的所有的信息。
13,80年代国外公路CAD逐步走向系列化、集成化、商品化。
14,90年代国外公路CAD逐步向自动化过渡。
15,我国公路CAD系统80年代主要是中小型设计绘图系统的应用。
16,可视化技术发展的CAD虚拟环境，给人以亲临其境的感觉。
17,智能化技术使CAD专家系统具有一定的智能。
18,网络化技术实现硬件、软件、信息的资源共享。
选择题:1,GPS是(c)。
a,定位器 b,测量器 c,全球人造卫星定位系统d,卫星测量器2,(b)妨碍了公路测设的速度。
a,设计人员b,地形数据的获取c,测量仪器d,地面的不平 3,我国公路勘测中，原始数据采集方法(a)。
a,单一 b,多样 c,全面应用GPS d,全部人工测量 4,我国公路CAD中，数字地面模型应用(b)。
a,很广泛 b,不普及 c,很困难 d,很容易 5,目前公路CAD中(a)工程数据库的支持。
06288公路计算机辅助设计-必下资料--
公路计算机辅助设计（06288）重点资料：自学指导书！！！1 公路测设分为？（P1）公路测设——公路测设分内业和外业，外业为勘测，内业为设计2 GPS是指？（P1）GPS——以人造卫星为基础的无线电导航系统3 航空摄影与摄影图像处理的作用？（P2）航空摄影与摄影图像处理为大规模地采集地形数据提供了快捷的作用。
4 地表三维数据如何得到？（P3）先将像片影像的灰度数字化，然后在计算机上进行数据处理。
具体为通过扫描方式将影像的灰度值转换为电信号或数字信号，形成数字影像，然后用相关技术代替人眼自动地立体照准同名点。
特点是无需人眼观察便可得到被测区域的地表三维数据。
5 基于野外数据采集的公路设计系统是指？（P7）公路工程的计算与优化、设计图表的绘制与设计文件的输出等一系列工作。
6 计算机辅助设计是指？（P7）公路CAD——公路计算机辅助设计。
7 公路CAD的主要内容？及其特点（P8）作为一个完整的计算机辅助设计系统，公路CAD的主要内容包括设计方案的构思和形成、方案的比较和选择、工程的计算与优化、设计图表的绘制与设计文件的输出等一系列工作，它不是单纯的工程计算分析，也不是单纯的计算机自动绘图。
8 国外与国内的公路CAD发展概况？（P8）国外公路CAD发展概况60年代主要用于计算，70年代用于设计图表的编制，80年代走向系统化、集成化、商品化，90年代网络化、可视化、自动化。
国内公路CAD发展概况70年代用于优化计算，80年代发展中小型的设计绘图系统90年代向集成化、可视化、智能化、三维设计、高交互性、商品化及自动化发展。
9 可视化是指？（P11）可视化——将科学计算过程中的计算的结果和结论转换为图象信息显示出来。
10 集成化是指？（P11）集成化——对系统所处理的信息进行统一的管理，达到共享和交换，提高利用率。
11 工程CAD的主要硬件设置？（P14）1、主机；2、外存储器；3、图形处理器；4、图形输入设备；5、自动绘图机12 CAD系统的软件类型？（P17）系统软件、支撑软件、应用软件、13 软件工程方法是指？（P22）软件工程方法是采用工程的概念、原理、技术和方法来开发与维护软件，将工程领域中所广泛采用并取得显著效益的工程化方法引入软件系统的开发过程。
公路计算机辅助设计9692
7323公路计算机辅助设计复习资料第一章绪论1、按公路设计过程划分，公路测设分成[ 勘测]和[设计]设计两大部份。
2．软件工程以工程的概念、原理、技术和方法来开发和维护软件。
3．分辨率衡量显示清晰程度的指标，像素点数。
4．二次开发通过绘图软件中内嵌的编程语言编写的程序来完成所需的设计和绘图任务。
5．简述国内CAD发展概况。
答：70年代用于优化计算；80年代发展中小型的设计绘图系统；90年代向集成化、可视化、智能化、三维设计、高交互性、商品化及自动化发展。
6．简述软件生命周期概念。
答：软件生命周期：软件从开始设计、开发、实现、运行、维护到最后停用的整个过程。
7．公路设计地形数据采集的方法由哪些？答：公路设计地形数据采集的方法一般由以下三种方法：（1）采用航测方法从航摄照片上获得数据；（2）已有大比例尺地形图的数字化；（3）野外实测采集地形数据。
8、所有尺寸标注都应该在视图中给出。
（×）9、REVCLOUD该命令用于建立一个修正阴影，它可由一个由连续弧构成的多段线形成。
（√）10、COPY命令产生对象的拷贝，而保持原对象不变。
（√）11、主视图可显示的特征数最多，或可给出对象形状的较好说明。
（×）12、在光栅图形中关闭和打开图像边框的是IMAGE。
（×）第二章公路CAD概述1、到了80年代，公路CAD系统的发展更加成熟，并逐步走向[ 系统化 ]、[ 集成化]、[ 商品化]。
2、智能化CAD系统是把人工智能的[思想]、[方法]和[技术]引进CAD领域而产生的。
8、述软件生命周期概念。
答：软件生命周期：软件从开始设计、开发、实现、运行、维护到最后停用的整个过程。
9、么是工程数据库管理系统？答：工程数据库管理系统是将数据库技术应用于工程设计的过程中进行数据处理的产物。
10、工程化CAD软件应满足哪些要求？答：开发工程化CAD软件满足的基本要求：（1）硬件支持环境；（2）软件支持环境；（3）设计要求；（4）实用化要求；（5）保证软件质量；（6）测试验收严格；（7）文档编制通俗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《公路工程计算机辅助设计》(课程代码：11000 )
复习资料（2019）
一、单项选择题
1、按哪个键可以打开正交模式【】
A、F2
B、F8
C、F3
D、F5
2、在执行命令时经常在命令窗口出现括号“[ ] ”,括号内的大写字母代表命令选项的缩写，用什么符号作为命令选项的分隔符【】
A、/
B、！
C、@
D、#
3、绘制圆的快捷键是（）【】
A、c
B、L
C、pan
D、e
4．在绘图过程中，经常要绘制一些对称的图形，例如横断面图，可使用哪项命令快速完成【】
A、Copy
B、Mirror
C、Array
D、Stretch
5、在绘制公路横断面时对地面线和设计线设置了不同的线宽，但显示出来仍然都是相同的线宽，如要显示出不同线宽，应该【】
A、点击状态栏上的“线宽”按钮
B、重新设置线宽
C、打开动态输入
D、没办法
6、用户在对图形进行编辑时若需要选择所有对象，应输入【】
A、夹点编辑
B、窗口选择
C、All
D、单选
7．用直线绘制一个封闭箱型梁截面，用什么命令可以形成一个整体【】
A、倒角
B、移动
C、面域
D、拉伸
8.在单行文本中输入“45°”，应输入【】
A、45%%P
B、45%%C
C、45%%D
D、45%%U
9. 下面哪个命令可以对两个对象用圆弧进行连接【】
A、倒圆角
B、多段线
C、倒直角
D、阵列
10. 设置夹点大小及颜色是在“选项”对话框中的哪个选项卡中【】
A、显示
B、打开和保存
C、系统
D、选择集
11.若将图形中的所有标注变为原来形状大小的两倍,应调整【】
A、文字高度
B、测量单位比例
C、全局比例
D、换算单位
12.要计算某个公路横断面的面积应使用的命令是【】
A、Area
B、Drea
C、Brea
D、Distance
13.绘制道路线形图时可以用多线命令，绘制多线的快捷键是【】
A、ml
B、pl
C、pol
D、el
14.在AutoCAD中为一条直线制作平行线用什么命令【】
A、拉伸
B、缩放
C、偏移
D、旋转
15、直线的起点为（10、10），如果要画出与X轴正方向成60度夹角，长度为100的直线段应输入（）
A、@100 < 60
B、@100，60
C、100 < 60
D、50，86.6
16、绝对直角坐标的输入表达式是（）
A、x,y
B、@x,y
C、L<a
D、@L<a
17．运用“正多边形”命令绘制的正多边形可以看作是一条（）
A、多段线
B、构造线
C、样条曲线
D、直线
18、绘制多边形的快捷键是（）
A、ml
B、Pl
C、Pol
D、E
19、下列对象执行偏移命令以后，大小和形状保持不变的是（）
A、直线
B、弧
C、圆
D、椭圆
20、用哪个编辑命令可去掉多出某直线的线条（）
A、删除
B、修剪
C、打断
D、延伸
二、填空题
1．Autocad是美国公司开发的一款计算机辅助设计软件。
2. 命令用于将点对象或块在对象上指定间隔处放置。
3.使用命令可以将已有的图形按需要的比例进行缩放。
4.在Autocad中文本标注包括单行文本标注和。
5、计算机辅助设计的英文缩写是。
6、在CAD中既可以绘制直线，又可以绘制曲线的命令是。
7、一个完整的尺寸标注应包括尺寸线、、箭头以及尺寸文本四个部分。
8、在CAD中绘制水平线或垂直线时，可用命令设置。
三、判断改错题
1.特殊点一定要在执行绘图命令和编辑命令等后才能捕捉。
【】
2.使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可先选图形，再点命令。
【】
3．在AutoCAD中使用PAN命令，不会改变显示图形的实际位置。
【】
4. AutoCAD中的倒圆角命令(fillet)可用于两条相互平行的直线。
【】
5. 在AutoCAD中，当前图层可以被关闭。
【】6．在执行命令时经常在命令窗口出现尖括号“< >”,尖括号内出现的是默认值或当前值。
【】
7.公路平面图中的百米桩可以用“定距等分”命令来实现。
【】
8.COPY命令产生对象的拷贝，而保持原对象不变。
【】
9．在CAD中用DT命令写的多行文本,每行文本成为一图元可独立进行编辑。
【】
10.在CAD中没有封闭的图形也可以直接填充。
【】
11.矩形可以分解，同样圆也可以分解。
【】
12.用偏移命令“offset”偏移对象时,原对象某些特征可能在偏移后消失。
【】
13. AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
【】
14.将一个封闭的二维对象定义成面域后,可进行填充。
【】
四、简答题
1. AutoCAD的坐标系有几种？点的坐标输入方式分为几种？
2.为何在状态栏的“对象捕捉”选中的情况下，出现特殊点无法捕捉的现象？应如何解决？
3.什么是线型比例因子？
4.简述AutoCAD中复制对象的几种方式，并写出其命令。
5、重画和重生成有是什么区别？圆在放大时，出现多边形的情况用哪个命令解决？写出操作方法。
6、在AutoCAD中输入命令的方式有哪几种？
7、使用多段线（PLINE）命令绘制的折线和用直线（LINE）命令绘制的折线段完全等效吗？两者有何区别？
8、为何用点的等分时，没有出现点？如何解决这个问题？
9、叙述块的定义步骤。
10． AutoCAD广泛应用于那些领域？请列出至少5个领域。
11、比较ERASE，OOPS命令与UNDO，REDO命令在功能上的区别。
五、综合应用题
1. 在用AutoCAD绘制公路平面图时要用到哪些命令，写出绘图过程。
2.写出用Autocad绘制标准横断面图的过程和步骤。
