桥面系施工技术交底
1、总体施工方案
桥面系施工的模板统一采用优质竹胶板,护栏的模板采用定型的钢模板,模板加固采用PVC拉杆和方木,结合实际情况进行加固;钢筋加工在已经架设好的桥面上选址加工,钢筋下料后现场安装和绑扎;混凝土纵向运输采用砼罐车运送到桥面,然后用小车在桥面上水平运输到待浇注位置,用手推车推送入模;混凝土龄期达到四天且强度达到设计强度的90%以后开始张拉,张拉后立即进行压浆、封锚。
钢筋安装完成后连接负弯矩扁波纹管,按照实际连接长度下料,尤其注意接头位置的包裹和密封,钢绞线采用先穿入孔道内,混凝土初凝前反复抽动钢绞线,防止漏浆粘接。
现浇连续段模板采用竹胶板,外形尺寸与预制梁外形保持一致,以便密贴。贴梁体的模板用短钢管带顶托相互顶死,侧模用对拉螺杆套PVC硬塑料管拉紧。各个模板接缝处用双面胶带粘牢,以防止混凝土振捣过程中漏浆而影响预制梁的外观质量。
现浇连续段及湿接缝为C50混凝土,采用拌和站集中拌和,混凝土罐车运输,然后采用手推车配合。浇筑混凝土时,振动棒振捣要均匀密实,要防止漏振、过振,要保证层与层之间的联结。
桥面系施工技术交底书

项目名称 中铁四局JTZQ -2标项目一分部 第 页 共 页交底编号工程名称 集通扩能改造工程 设计文件图号 集通扩改施线07-12 施工部位 桥面系施工 交底日期2016.4.17技术交底内容:一、技术交底范围哈鲁浑迪河中桥、宝木土中桥、乌尔吐大桥、幸福之路中桥和敖尔盖河大桥5座桥梁桥面系施工。
二、设计情况上述桥梁梁型均为T 型梁,除宝木土中桥为单线桥,其余桥梁均为双线桥。
三、桥面系施工桥面系制安施工工艺流程见图1。
图1桥面系制安施工工艺流程图1、 防护板安装拆除施工防护采用在两片梁体马蹄部分之间满铺1cm 厚竹胶板,木板长度比两梁体马蹄口之间净距小1cm ,木板下每隔30 cm 加设一条5cm ×10 cm 的方木。
竹胶板上铺设1层彩条布,以防止混凝土漏浆坠落污染线路。
横向隔板施工时,先在隔板部位设置方形防护网,防护网内铺设1层彩条布,防止混凝土漏浆及其他杂物坠落;桥面纵向接缝混凝土达到强度后,应先拆除纵向桥面板模型;之后拆除防护竹胶板。
在拆除木板时,从一侧向两侧进行。
拆卸吊运过程中必须轻拿轻放,专人指挥,并堆码整齐。
桥面系施工防护图见图 2。
大机养道护轮轨螺旋道钉锚固预制人行道步板人行道支架加工人行道、避车台、电缆槽、检查梯安装防护板安装拆除 湿接缝、防水层施工架梁护轮轨安装项目名称中铁四局JTZQ-2标项目一分部项目名称中铁四局JTZQ-2标项目一分部项目名称中铁四局JTZQ-2标项目一分部2016.4.17模型采用木模。
(3)混凝土施工现场混凝土均采用与梁体同强度等级的C55补偿收缩细石混凝土,灌注前对接缝处梁体混凝土进行凿毛处理,捣固采用φ30插入式捣固棒振捣。
混凝土灌注时,按标准做随梁试块,检验横向预施应力施工时的混凝土强度及弹模。
(4)预应力张拉①梁体预应力张拉采用一端张拉工艺。
其操作程序为:放吊篮→安装千斤顶→逐根张拉→退顶→提升吊蓝→张拉第二束钢绞线→转入下一位置②预应力张拉施工采用自制的简易张拉吊篮进行施工。
桥面系施工技术交底

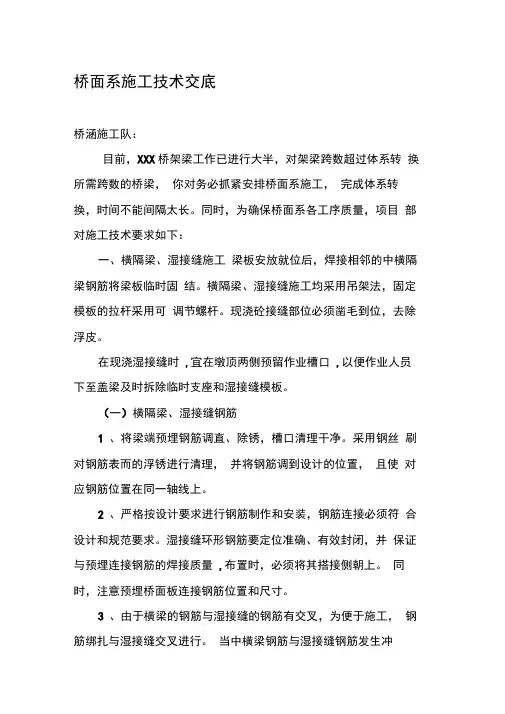

桥面系施工技术交底桥涵施工队:目前,XXX桥架梁工作已进行大半,对架梁跨数超过体系转换所需跨数的桥梁,你对务必抓紧安排桥面系施工,完成体系转换,时间不能间隔太长。
同时,为确保桥面系各工序质量,项目部对施工技术要求如下:一、横隔梁、湿接缝施工梁板安放就位后,焊接相邻的中横隔梁钢筋将梁板临时固结。
横隔梁、湿接缝施工均采用吊架法,固定模板的拉杆采用可调节螺杆。
现浇砼接缝部位必须凿毛到位,去除浮皮。
在现浇湿接缝时,宜在墩顶两侧预留作业槽口,以便作业人员下至盖梁及时拆除临时支座和湿接缝模板。
(一)横隔梁、湿接缝钢筋1、将梁端预埋钢筋调直、除锈,槽口清理干净。
采用钢丝刷对钢筋表而的浮锈进行清理,并将钢筋调到设计的位置,且使对应钢筋位置在同一轴线上。
2、严格按设计要求进行钢筋制作和安装,钢筋连接必须符合设计和规范要求。
湿接缝环形钢筋要定位准确、有效封闭,并保证与预埋连接钢筋的焊接质量,布置时,必须将其搭接侧朝上。
同时,注意预埋桥面板连接钢筋位置和尺寸。
3、由于横梁的钢筋与湿接缝的钢筋有交叉,为便于施工,钢筋绑扎与湿接缝交叉进行。
当中横梁钢筋与湿接缝钢筋发生冲突时,适当调整中横梁钢筋的位置,保证连续段钢筋的位置准确(二)模板安装1、横隔梁、湿接缝模板统一用酚醛木模板或竹胶板加工。
2、横隔梁模扳横隔梁模板采用底包侧的形式,两侧模板用四根拉杆和横向方木定位和固定,拉杆横向位于模板中间位置。
底模用 2 根拉杆和方木拉紧固定到桥面,同时在底模上钉两道方木条将侧模板夹在中间。
3、湿接缝模湿接缝模板采用竹胶板加工,每块模板用 5 根拉杆和方木固定。
拉杆横向位于模扳中间位置,纵向间距为50cm 。
对于部分模板加工在取得技术人员的许可的情况下可适当调整。
4、模板安装必须密贴牢固,不得出现跑模,左右面或上下面不得出现错台现象。
(三)混凝土浇注及养护1、钢筋和模板经监理工程验收合格后,即可进行混凝土的浇注。
2、在浇筑前,先洒水对混凝土表面进行湿润,选择在一天中气温最低时浇筑,施工温差控制在5C之内。
桥面系施工技术交底-(详细)

桥面系施工技术交底(详细)一、前言桥面系是桥梁工程的重要组成部分,其质量直接影响桥梁的使用寿命和行车安全。
本文旨在介绍桥面系施工技术交底的相关内容,以确保施工质量和安全。
二、施工方案1.施工前期准备在施工前期,需要进行现场勘察,了解施工地形和地貌情况,确定施工方案,并编制施工方案设计文件。
施工前需要对施工场地进行彻底清理,确保施工现场清洁。
对施工现场做好安全标志和现场通行标志、施工区域布设套管和护栏,严格控制施工区域范围。
2.模板施工模板施工是桥面系施工的重要环节。
需要根据桥面系计算书和图纸要求,制定模板施工方案,并编制施工图纸和工程量清单。
模板施工应针对不同节点进行,彻底清除杂质和污垢,保持模板表面平整。
在模板施工过程中,应注意随时检查模板尺寸、位置和水平度是否满足要求,及时纠正问题。
3.钢筋加工和安装钢筋加工和安装是桥面系的核心环节。
钢筋加工应按照施工图纸要求进行剪切和钢筋弯曲,并进行质量检查。
关键部位的焊接,应按照焊接规范和施工方案进行,确保焊接牢固。
钢筋安装前,需要先进行模板放线和固定,模板内还应注明钢筋放置位置。
在钢筋安装过程中,应注意保证钢筋的位置和间距符合规范要求,并严格控制钢筋与模板的间距和高度距离。
4.混凝土浇筑混凝土浇筑前需要先进行模板和钢筋的检查,确认无误后方可开始混凝土的施工。
混凝土浇筑应分段进行,注意控制每一段混凝土的浇筑量和浇筑速度,避免混凝土塌落和气孔产生。
在混凝土浇筑结束后,应及时进行混凝土表面的压光和养护,确保混凝土的表面平整光滑,并能在既定时间内达到所需强度。
5.防水处理桥面系的防水处理是桥梁工程的重点内容之一,需要选择合适的防水材料,对其进行严格的检测和质量控制。
在防水处理过程中,应注意施工人员的个人安全,并对施工区域进行防护措施,确保施工区域内的工作符合安全要求。
防水层的施工应按照构造层平面布置,保证覆盖范围和施工质量。
三、施工要点和技巧1.技术操作规范施工过程中,需要通过施工方案和规范,对施工人员进行技术操作规范的培训和指导,确保施工人员能够正确地进行桥面系施工操作。
桥面系施工技术交底

桥面系施工技术技术交底一.主要施工方案(防撞护栏、桥面调平层)在完成纵向湿接缝、连续段碌浇筑、空心板较缝链接、桥面施工放样后,即可进行防撞护栏及桥面碌铺装的施工。
根据现场施工进度情况,先施工第三联的防撞护拦及桥面校铺装层,再施工第二联和第一联的防撞护拦及桥面碌铺装层 .护拦与桥面调平层流水作业,具体程序如测量放线 --------------- 作护栏工作带合同号A-C17 起止桩号日期本次技术交底地点桩基8队所届单位工程桥面系施工技术技术交底 一.主要施工方案(防撞护栏、桥面调平层)在完成纵向湿接缝、连续段碌浇筑、空心板皎缝链接、桥面施工放样后,即可进行防撞护栏及桥面碌铺装的施工。
根据现场施工进度情况,先施工第三联的防撞护拦及桥面碌铺装层,再 施工第二联和第一联的防撞护拦及桥面碌铺装层 .护拦与桥面调平层流水 作业,具体程序如测量放线 作护栏工作带绑扎防撞护栏钢筋立模浇筑防撞护栏合同号 A-C17 起止桩号日期本次技术交底 地点桩基8队所届单位工程桥面系施工技术技术交底 一.主要施工方案(防撞护栏、桥面调平层)在完成纵向湿接缝、连续段碌浇筑、空心板皎缝链接、桥面施工放样后,即可进行防撞护栏及桥面碌铺装的施工。
根据现场施工进度情况,先施工第三联的防撞护拦及桥面碌铺装层,再 施工第二联和第一联的防撞护拦及桥面碌铺装层 .护拦与桥面调平层流水 作业,具体程序如测量放线 作护栏工作带绑扎防撞护栏钢筋立模浇筑防撞护栏合同号 A-C17 起止桩号日期本次技术交底 地点桩基8队所届单位工程桥面系施工技术技术交底 一.主要施工方案(防撞护栏、桥面调平层)在完成纵向湿接缝、连续段碌浇筑、空心板皎缝链接、桥面施工放样后,即可进行防撞护栏及桥面碌铺装的施工。
根据现场施工进度情况,先施工第三联的防撞护拦及桥面碌铺装层,再 施工第二联和第一联的防撞护拦及桥面碌铺装层 .护拦与桥面调平层流水 作业,具体程序如测量放线 作护栏工作带绑扎防撞护栏钢筋立模浇筑防撞护栏合同号 A-C17 起止桩号日期本次技术交底 地点桩基8队所届单位工程桥面系施工技术技术交底 一.主要施工方案(防撞护栏、桥面调平层)在完成纵向湿接缝、连续段碌浇筑、空心板皎缝链接、桥面施工放样后,即可进行防撞护栏及桥面碌铺装的施工。
桥面系施工技术交底

桥面系施工技术交底记录桥面系施工技术技术交底一.主要施工方案(防撞护栏、桥面调平层)在完成纵向湿接缝、连续段砼浇筑、空心板铰缝链接、桥面施工放样 后,即可进行防撞护栏及桥面砼铺装的施工。
根据现场施工进度情况,先施工第三联的防撞护拦及桥面砼铺装层,再 施工第二联和第一联的防撞护拦及桥面砼铺装层 .护拦与桥面调平层流水 作业,具体程序如清理桥面 安装桥面标高带(一)混凝土防撞护栏施工3.混凝土工程2.1、凿除浮碴、清洗桥面查梁面各处高程情况,局部超高部分用空压机凿除,以确保调平层混凝土的设计厚度。
凿除梁顶表面浮碴、浮浆,清除泥土、石粉等杂物,并用高压水冲洗干净,保证桥面调平层与梁板砼的密贴性。
2.2、精确放样与高程控制为了施工方便,每一联护栏两侧用全站仪定出护栏内侧点。
根据护栏内侧里程控制点的平面位置,准确放出各纵向砼块的分隔线并用墨线弹出,然后纵向每2m测量一点,测出其对应点位的标高,计算调平层的厚度。
其顶面标高的控制采用槽钢(方钢)滑道控制,交底给槽钢(方钢)安装工人,各点间槽钢(方钢)拉线调平,焊接滑道支腿(①16m螺纹钢,每50cm 一个支点)调整槽钢(方钢)顶面至设计标高。
2.3、钢筋焊接网铺设将厂家加工好的钢筋焊网运到现场铺设,两网片间的接头采用绑扎搭接,搭接长度满足图纸要求。
钢筋焊接网保护层采用与铺装层砼同标号的水泥垫块支垫,以保证保护层厚度满足要求。
2.4、2.4.1浇筑顺序混凝土人工摊铺・振捣棒振捣振动梁振捣°滚筒提浆・6m铝合金直尺刮平'人工精平:>刷毛2.4.2过程控制在砼浇筑前,再次检查钢筋、槽钢的安装情况,发现跑位、松动、保护层不够的地方及时进行调整。
桥面先洒水湿润,若接缝或桥面有残渣,则用高压水冲洗干净。
人工摊铺时混凝土面要比槽钢略高出2cm左右,严行连测。
为了施工方便,用四等水准测量在桥面引出四个高程控制点,用全站仪每10 m定一个里程控制点,曲线每5m定一个里程控制点。
桥面系施工技术交底

桥面系施工技术交底桥面系施工内容主要中横梁及端横梁、负弯矩张拉、湿接缝、防撞护栏及桥面铺装。
一、中横梁、湿接缝分项工程施工1、连接连续接头段钢筋,绑扎横梁钢筋,设臵接头板束波纹管并穿束。
在日温最低时,浇筑连续接头、中横梁及其两侧顶板负弯距束同长度范围内的桥面板,达到设计强度的95%后,张拉顶板负弯预应力钢束,并压注水泥浆。
2、接头施工完成后,浇筑剩余部分桥面板湿接缝混凝土,浇筑完成后拆除一联内临时支座,完成体系转换。
根据全桥体系转换的要求,湿接头、湿接缝施工流程如下:准备工作→制作加工钢筋→连接波纹管并穿钢束→搭设模板→浇筑连续接头、中横梁及其两侧与顶板负弯距束同长度范围内的湿接缝→养护→张拉负弯距钢束并压浆→浇筑剩余部分湿接缝混凝土→拆除一联内临时支座,完成体系转换。
任意一道湿接头、湿接缝开始浇筑混凝土之前都必须报现场监理批准并得到监理工程师书面通知后,方可进行下道工序施工。
3、制作加工钢筋(1)、配料钢筋预先在钢筋加工场地配料,制作后运至现场一次绑扎成型。
制作钢筋骨架应选择在地势平坦地面上进行,以保证钢筋清洁。
钢筋应无灰尘、无锈蚀、松散锈皮、油漆、油脂、油或其他外来物质,无有害的缺陷。
钢筋制作及安装严格按施工图纸及技术规范进行,确保焊接质量。
(2)、绑扎钢筋钢筋在现场绑扎结合成型时,钢筋应严格按图纸要求进行布臵。
钢筋的所有交叉点均应绑扎,必要时,亦可用点焊焊牢。
以避免在浇筑时移位,不允许在浇筑混凝土以后再安设或插入钢筋。
为保证保护层厚度,应在钢筋与模板之间设臵水泥砂浆垫块,垫块应与钢筋扎紧,且互相错开。
在连接连续端梁头钢筋时,本着施工方便,梁头钢筋预留比较短,因此在采用搭接焊连接时,若长度未满足10d 的焊接长度时将采用5d 的双面焊接。
钢筋绑扎自检合格,经现场监理工程师验收认可后,方可进行下道工序施工。
4、连接波纹管钢束采用大一号的波纹管接头连接梁顶负弯距区预留波纹管,并按图纸要求将切好的钢绞线穿入管内,再采用胶带将接头包裹严密,以防浇筑湿接头时漏浆,影响钢绞线的张拉。
桥面系施工技术交底

详见图1《桥面系施工流程图》
四、施工准备
1、技术准备
一联箱梁安装就位,且梁面标高经过项目部测量站复测,满足要求。
2、现场准备
箱梁之间横向联系完成,横隔板主筋连接已按照要求焊接完毕,墩顶已打扫干净。
3、材料准备
桥面系施工所用的钢筋、张拉所用的锚具、钢绞线、永久支座、泄水管等进场。
4、必要的工艺装备
八、翼缘板湿接缝施工
湿接缝采取整孔整道浇筑,底模采用覆膜竹胶板(竹胶板可采取正反两面分别利用两次),采用φ16mm全丝杆,丝杆外套采用φ20mmPVC管配合蝴蝶扣挂设于桥面横向钢筋上,吊杆纵向间距60cm,距梁体混凝土边缘对称布设,模板与梁体接触地方需采用橡胶带密封止浆,靠收紧套丝挤压橡胶,控制漏浆,湿接缝混凝土坍落度宜小,浇筑前对已凿毛的箱梁翼缘洒水湿润,以利于新老混凝土的良好连接。(详见下图3)
⑺、张拉时两端严禁站人,应设置挡护措施。
⑻、张拉应观测梁体的上拱和梁体旁弯变形情况。
2、封锚:
预应力张拉完后立即做预应力封锚工作。封锚前用砂轮切割机切除多余的钢绞线,保留钢绞线残余长度在3~5cm左右。封锚前清除锚垫板、锚具及端面混凝土的污物,并将端面凿毛,绑扎封锚钢筋网片,采用安装专门封锚盒子进行混凝土填实。
3、压浆:
压浆时机:张拉完毕后,一般在24h内压浆,以免预应力筋锈蚀或松弛。
浆液制作:专用压浆料掺水拌制而成。
压浆方向:同一孔道由低处向高处。
压浆步骤:通水→压浆→出口溢浓浆→出口塞孔→持压→关阀→完成。
压浆压力:压浆泵输浆压力保持在0.5~0.7Mpa,并应有适当稳压时间(一般为2min)。
压浆试件:3组,70.7mm×70.7mm×70.7mm立方体。
桥面系施工技术交底
桥面系施工技术交底

待水泥浆初凝后,将梁端头压浆粘有的浆液清理干净,梁体两端凿毛完成。用砂轮机将预留出来的钢绞线切割断,预留3-5cm长,进行封锚,防止锚具和夹片生锈。
封锚应采用与封端相同标号的混凝土,要求将锚具、夹片和预留长度内的钢绞线密封,防止生锈。
5、护栏质量检查标准
项次
检查项目
规定值或允许值
备注
1
砼强度(MPa)
水泥浆(C50)使用水泥浆自动拌合机拌制,拌制的水泥浆要求无杂质、拌制均匀,不得出现有大的水泥团,易发生孔道压浆时堵管。从开始拌制到压入孔道内的时间应控制在30至45分钟,对于因延时导致的流动性降低的水泥浆,不得通过加水来增加其流动性。拌制的水泥浆其水灰比宜为0.35至0.45,稠度宜控制在14至18s之间。水泥浆的水灰比、稠度和泌水率等参数由试验人员控制,未经允许,不得私自变动配合比。
在合格标准内
2
平面尺寸(mm)
+4
3
断面尺寸(mm)
±
4
竖直度(mm)
4
5
护栏接缝两侧偏差(mm)
5
6、现浇调平层检查标准
项次
检查项目
规定值或允许值
备注
1
砼强度(MPa)
在合格标准内
2
厚度(mm)
+10,-5
3
横坡
±0.15%
三、安全交底
1、所有工作人员必须佩带安全帽上岗,在张拉两端应安放挡板。
2.5.端横梁、中横梁浇筑前应对模板内焊渣、杂物清理干净。混凝土应安排在日温最低时浇筑、并且中横梁两侧与顶板负弯矩束同长度范围内的湿接缝应与其一起浇筑。各现中横梁混凝土浇筑气温应基本相同,温差应控制在5°C以内,并宜在一天气温最低时施工。
桥面系施工技术交底

安全应急预案
针对可能发生的意外事故,制定相应的应急预案 ,包括事故报告、紧急救援、现场处置等。
定期组织应急演练,提高作业人员的应急处理能 力。
配备必要的应急救援设备和药品,确保在紧急情 况下能够及时进行救援。
05
环境保护措施
环境保护规定
作业人员
具备相关作业技能,经过培训合格后持证 上岗。
设备准备
起重机械
用于吊装桥面系预制构件。
运输车辆
用于运输预制构件和施工材料。
焊接设备
用于桥面系构件的焊接连接。
其他工具
如钢筋加工机械、混凝土搅拌设 备等。
材料准备
预制桥面系构件
根据设计要求,选择合适 的预制构件。
连接材料
如焊接材料、螺栓等,需 符合相关标准要求。
桥面系施工技术交底
汇报人:
202X-01-05
CONTENTS
• 施工准备 • 施工方法 • 质量保证措施 • 安全保证措施 • 环境保护措施
01
施工准备
人员准备
施工管理人员
负责制定施工计划、协调施工资源、监督 施工质量等。
技术人员
负责技术方案的制定、技术交底的实施、 施工过程中的技术支持等。
施工注意事项
01
安全注意事项
施工过程中应遵守安全操作规程,确保施工安全。同时,应采取相应的
安全措施,如设置安全网、护栏等,防止意外事故的发生。
02
环境保护措施
施工过程中应采取相应的环境保护措施,控制施工噪音、粉尘、废水的
排放,保护生态环境。同时,应合理利用施工材料和资源,减少浪费。
03
质量保证措施
桥面系施工技术交底

桥面系施工技术交底工程名称桥面系分项工程名称桥梁工程交底时间交底地点一、交底范围本合同段桥梁桥面系及附属工程。
二、施工内容桥面系及附属工程施工主要包括永久支座安装,墩顶连续段现浇,中、端横隔板现浇,翼缘板湿接缝现浇,负弯矩张拉、压浆,桥面铺装现浇,临时支座拆除(体系转换),防撞护栏现浇、泄水孔排水管安装施工。
三、施工流程详见图1《桥面系施工流程图》标高复测箱梁安装到位安装永久支座施工墩顶现浇连续段、端横梁、中横隔板施工翼缘板湿接缝负弯矩钢束张拉、压浆施工桥面现浇层拆除临时支座、进行体系转换施工桥面护栏安装伸缩缝、泄水管四、施工准备1、技术准备一联箱梁安装就位,且梁面标高经过项目部测量站复测,满足要求。
2、现场准备箱梁之间横向联系完成,横隔板主筋连接已按照要求焊接完毕,墩顶已打扫干净。
3、材料准备桥面系施工所用的钢筋、张拉所用的锚具、钢绞线、永久支座、泄水管等进场。
4、必要的工艺装备负弯矩数控张拉设备、压浆机、电焊机、切割机、三辊轴混凝土摊铺机、手推小车等。
五、墩顶现浇连续段、中横隔板、端横隔板施工1、工艺流程详见下图2工艺流程图:2、模板工程底模板和侧模板均采用竹胶板和方木配合使用,采用侧包底的方式,侧模应稍露出底模板轮廓,在底模上侧模轮廓处钉设一道小木条,既可以固定侧模底部又利于止浆。
在立模前调整好钢筋的位置并垫好保护层垫块。
模板支撑要求必须牢固,避免出现涨模及漏浆等现象。
3、钢筋工程相邻梁肋及横隔板伸出的钢筋应对应连接,直径φ10mm及以下采用绑扎连接,直径Φ12mm及以上采用焊接,焊缝长度不小于10d,焊接应采用J502焊条、焊缝应平顺饱满,焊渣及时敲掉。
其他受力钢筋、构造钢筋按墩顶现浇连续段钢筋布置图布置。
注意负弯矩孔道的连接质量,采用钢波纹管连接,接头可使用塑料带缠裹,避免砼浇筑漏浆引起孔道堵塞。
墩顶预埋钢板安装坡度必须符合设计要求。
4、砼工程混凝土设计上采用与预制梁砼强度相同的C50号防水混凝土,浇筑前确保模板内洁净,侧模支撑牢靠,接缝密贴。
