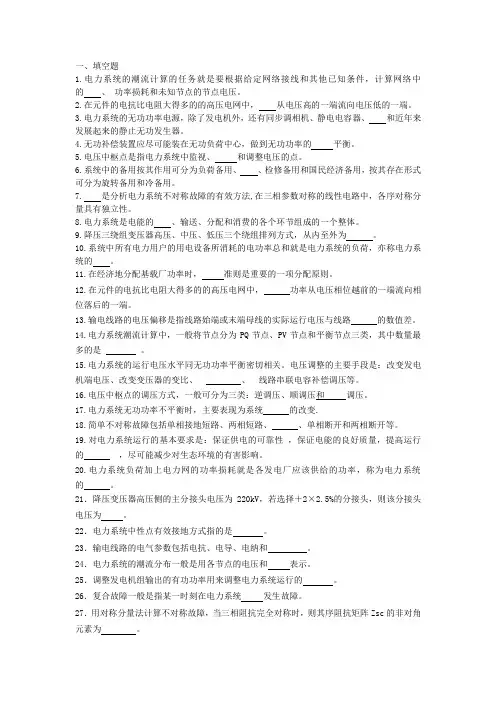

电力系统分析复习资料
电力系统分析
《电力系统分析》课程复习资料
一、单项选择题：
1.在电力系统的构成中，完成电能生产的是 [ ]
A.变电所
B.发电厂
C.输电线路
D.电力用户
2.电气化铁路接触网的供电电压等级为 [ ]
A.10kV
B.35kV
C.110kV
D.25kV
3.在架空线路的结构中，起到将雷电流引入大地以保护电力线路免受雷击的是 [ ]
A.避雷线
B.杆塔
C.导线
D.绝缘子
4.缩短电气距离，也就是减小各电气元件的阻抗，主要是 [ ]
A.电阻
B.电抗
C.电导
D.电纳
5.关于调频任务的分配，用发电机组调频器进行调节的属于 [ ]
A.频率的一次调整
B.频率的二次调整
C.频率的三次调整
D.频率的四次调整
6.在电力系统的构成中，完成电能变换的是 [ ]
A.变电所
B.发电厂
C.输电线路
D.电力用户
7.根据电气化铁路供电额定电压和电压等级，牵引变电所出线的电压等级为 [ ]
A.10kV
B.35kV
C.27.5kV
D.25kV
8.由输电设备、变电设备和配电设备组成的网络称为 [ ]
A.电力网络
B.电力系统
C.动力系统
D.发电系统
9.在架空线路的结构中，起到将使导线和杆塔间保持绝缘的是 [ ]
A.避雷线
B.杆塔
C.导线
D.绝缘子
10.电力系统的电气参数中，电抗的符号表示为 [ ]
A.R
B.X
C.G
D.B
11.下列哪项不属于潮流计算的任务？ [ ]
A.给定的网络接线
B.功率分布
C.功率损耗
D.未知的节点电压
12.关于调频任务的分配，用发电机组调速器进行调节的属于 [ ]
A.频率的一次调整
B.频率的二次调整
C.频率的三次调整
D.频率的四次调整
电力系统分析考试复习资料
电力系统分析
1. 自耦变压器一二次绕组之间既有磁的联系又有电的联系。
2. 电力系统无功不足时，会造成电压下降。
3.高峰负荷时，允许电压中枢点电压略低，低峰负荷时，允许电压中枢点电压略高，这种调压方式为顺调压。
4. 为了降低网络功率损耗，可采用的调整控制潮流的手段主要有三种，其为串联电容、串联电抗、附件串联加压器
5. A系统运行与50Hz，B系统运行于49.5Hz，两系统互联，则联络线上功率是A流向B。
6. 在变压器的参数计算中，短路试验求得是R和X。
7. 平均额定电压是约定的，较线路额定电压约高出5%。
8. 三相短路的短路电流只包含正序。
9.变压器的无功损耗包括励磁损耗与绕组中的无功损耗
10.能实现无差调节的调频方式是二次调频。
11. 电力系统的有功电源是发电机。
12. 为了能及时向增加的负荷供电而设置的备用容量应是热备用。
13. 中性点不直接接地系统是35kV及以下。
14. 分裂导线的主要目的是提高电晕临界电压。
15. 环网潮流的自然功率是按线路的阻抗来分布的。
16.电力系统运行规定，频率偏移范围为±（0.2~0.5）Hz。
17. 220kV降为110kV的降压变压器，两侧均与线路相连，则变比为220/121
18. 输电线路空载运行时，末端的电压比首段电压高。
19. 电抗器型号为NKL-6-500-4，UN=6kV，IN=500A，电抗器电抗百分数XL(%)=4，则该电抗器的有名
值.0.277 欧
20.三相架空线导线换位的目的是减小三相参数不平衡。
21.能够使系统频率升高的有发电机出力不变，负荷减小或者负荷不变’发电机组出力增加。
电力系统分析 复习资料
电力系统分析复习资料
电力系统分析复习资料
电力系统是现代社会不可或缺的基础设施，它为我们的生活提供了稳定可靠的
电力供应。而电力系统分析则是对电力系统进行深入研究和评估的过程，以确
保其正常运行和高效性能。本文将为大家提供一些电力系统分析的复习资料，
帮助大家更好地理解和掌握相关知识。
一、电力系统概述
电力系统是由发电厂、输电网和配电网组成的，它们共同协作，将发电厂产生
的电能传输到用户终端。发电厂通过燃煤、水力、核能等方式将能源转化为电能，输电网负责将电能从发电厂输送到各个地方，配电网则将电能分配给用户
使用。电力系统的稳定运行和高效性能是保障电力供应的关键。
二、电力系统分析的重要性
电力系统分析是为了确保电力系统的可靠性、稳定性和经济性，它可以帮助我
们了解电力系统的运行状态，预测潜在问题，并采取相应措施进行调整和优化。通过电力系统分析，我们可以有效地解决电力系统中的故障、过载、电压失调
等问题，提高电力系统的运行效率和可靠性。
三、电力系统分析的基本方法
1. 潮流计算
潮流计算是电力系统分析的基础，它用于确定电力系统中各节点的电压、电流
和功率等参数。通过潮流计算，我们可以了解电力系统中的电能流动情况，发
现潜在的过载和电压失调问题，并采取相应的措施进行调整。
2. 短路计算
短路计算是为了确定电力系统中短路故障的电流和电压等参数。短路故障是电力系统中常见的故障之一，它可能导致设备损坏、电力中断甚至火灾等严重后果。通过短路计算，我们可以评估短路故障对电力系统的影响，并采取相应的保护措施。
3. 功率系统稳定分析
电力系统分析(大学电力专业期末复习资料)
对电力系统的基本要求
1．保证供电的可靠性。 根据电力负荷对供电可靠性的要求，负荷分为一类、二类
和三类负荷。电力系统供电的可靠性，就是要保证一级负荷在 任何情况下都不停电，二级负荷尽量不停电，三级负荷可以停 电。 2．保证良好的电能质量。
保证系统的电压、频率、波形在允许的范围内变动。 ➢电压偏移：一般不超过用电设备额定电压的±5%。 ➢频率偏移：一般不超过±0.2Hz。
3．为用户提供充足的电能。
1.2 电力系统的电压等级和负荷
一、电力系统的额定电压 电力网的额定电压：我国高压电网的额定电压等级有3kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV等。 1.用电设备的额定电压：与同级电网的额定电压相同。 2.发电机的额定电压：比同级电网的额定电压高出5%， 用于补偿线路上的电压损失。
2、中性点经消弧线圈接地的电力系统
▪消弧线圈的补偿方式
✓ 全补偿: I L I C ✓ 欠补偿: I L I C
✓ 过补偿: I L I C
在电力系统中一般采 用过补偿运行方式
3 、中性点直接接地的电力系统
▪特点：中性点始终保持零电位。非故障相对地电压不变
《电力系统分析》综合复习资料
《电力系统分析》综合复习资料
一、选择题
1．短路电流量大的短路为（）。
A、单相(dān xiānɡ)短路
B、两相短路
C、两相短路接地
D、三相短路
2．a为旋转因子a+a2等于多少（）。
A、0
B、1
C、－1
D、2
3．输电线路的正序阻抗与负序阻抗相比，其值要（）。
A、大
B、小
C、相等
D、都不是
4．在发电机稳态运行状态中，机械功率P T与电磁功率相比，将（）。
A、大
B、小
C、相等
D、无关系
5．P－δ曲线被称为（）。
A、耗量特性曲线
B、负荷曲线
C、正弦电压曲线
D、功角曲线
5．中性点不接地系统，发生单相故障，非故障相电压上升为（）。
A、相电压的倍
B、相电压的倍
C、相电压
D、3倍的相电压
6．当电力系统发生故障后投入制动电阻，可增加（）。
A、有功功率差额
B、电磁功率
C、无功功率差额
D、电抗大小
7．经过派克变换后，同步发电机的电压方程中与磁链大小的改变有关的一项电势，一般被称为（）。
A、发电机电势
B、变压器电势
C、电压降
D、都不对
8．一台发电机出口(chū kǒu)发生三相短路故障，如果发电机次暂态电抗，则发电机提供的短路电流周期分量为额定电流的（）。
A、8倍
B、4倍
C、6倍
D、2倍
9．潮流(cháoliú)方程是（）。
A、代数方程(dàishù fāngchéng)
B、微分方程(wēi fēn fānɡchénɡ)
C、代数方程组
D、微分方程组
10．电压中枢点是指（）。
A、反映系统电压水平的主要发电厂母线
B、反映系统电压水平的主要变电所母线
电力系统分析要点复习资料
第一章
1〕电力系统的综合用电负荷加上网络中的功率损耗称为〔D〕D、供电负荷2〕电力网*条线路的额定电压为Un=110kV，则这个电压表示的是〔C、线电压
3)以下〔A〕不是常用的中性点接地方式。A、中性点通过电容接地
4〕我国电力系统的额定频率为〔C〕C、50Hz
5）目前,我国电力系统中占最大比例的发电厂为〔B〕B、火力发电厂
6〕以下〔D〕不是电力系统运行的根本要求。D、电力网各节点电压相等7）一下说法不正确的选项是〔B〕B、水力发电本钱比拟大
8）当传输的功率〔单位时间传输的能量〕一定时，〔A〕
A、输电的压越高，则传输的电流越小
9〕对〔A〕负荷停电会给国民经济带来重大损失或造成人身事故A、一级负荷10）一般用电设备满足〔C〕C、当端电压增加时，吸收的有功功率增加
第二章
1）电力系统采用有名制计算时，三相对称系统中电压、电流、功率的关系表达式为〔A〕A．S=3UI
2）以下参数中与电抗单位一样的是〔B〕B、电阻
3）三绕组变压器的分接头，一般装在〔B〕B、高压绕组和中压绕组4)双绕组变压器，Γ型等效电路中的导纳为〔A〕A．G T-T
5〕电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是〔D〕D.线电压、三相功率
6〕额定电压等级为500KV的电力线路的平均额定电压为〔C〕C.525kV
7)*段10kV的电压等级电力线路的电抗*=50Ω，假设取S B=100MVA，UB=10kV，则这段电力线路的电抗标幺值为〔B〕A、**=50ΩB、**=50 C、**=0.5 D、**=5
电气工程及其自动化-《电力系统分析》复习资料
《电力系统分析》复习资料（一）
一、填空题
1. 衡量电能质量的技术指标是________、________和________。
2．我国110KV及以上系统，中性点采用的接地方式是________。
3．电力系统潮流计算采用的数学模型是_________。
4. 短路电流最大可能的瞬时值称为________。
5. 衡量电能质量好坏的指标是电压、_________和_________。
6. 简单故障是指电力系统的某处发生一种故障的情况，简单不对称故障包括________、________、________、________、________。
7. 电力系统潮流计算时，平衡节点的待求量是发电机的_______和_______。
8. 电力系统的潮流分布一般用各节点的电压和______表示。
二、判断题
1、电力系统的暂态过程是指系统参数变化后，系统从原来的运行状态向新的稳定运行状态过渡的过程。（）
2、短路瞬间任何闭合回路的磁链保持不变。（）
3、只要三相电流不对称，电流中就一定包含有零序分量。（）
4、中性点不接地系统发生接地故障时，由于没有零序电流的通道，所以没有零序电流存在，也没有零序电压存在。（）
5、电力系统中性点运行方式对电力系统的正序等值电路和负序等值电路没有影响。（）
6、电力系统的零序等效阻抗越大，接地短路时短路点的零序电压越高。（）
7、分析电力系统机电暂态过程时不考虑发电机内部的电磁暂态过程。（）
8、减小发电机电抗是缩短“电气距离”，提高同步发电机并列运行稳定性最为经济有效的技术措施。（）
电力系统分析复习提纲
电力系统分析复习提纲
第一章电力系统概述和基本概念
1．电力系统、电力网和动力系统的定义及其包含的主要设备。
2．依据一次能源的不同，发电厂的类型。各类发电厂的主要组成部分
3．根据供电可靠性的分类，负荷的分类等级。
4．我国电力系统中，额定电压等级的规定，各级额定电压等级的平均额定电压。对变压器一、二次绕组额定电压是如何考虑的。
5．对电力系统运行的基本要求及其含义。
6．电能质量的指标及其允许值。
7．电力系统中性点及其运行（接地）方式的分类及其优缺点，我国电力系统实际运行中对中性点接地方式的规定。
第二章电力系统元件参数和等值电路
1．电力线路按结构的分类，各类电力线路的组成部分。
2．三相架空输电线路循环换位的目的及方法。
3．电力系统元件（输电线路、变压器、发电机）的参数及其计算，各种元件的等值电路。
4．各元件参数的计算表达式中，各量的的单位的选取。
5．采用分裂导线的目的。分裂导线与普通导线相比较，其电抗、电纳、电导的变化。
6．电力系统计算中，标么制的概念。标么制中各量的基准值之间的关系，基准值的选择原则，各量的标么值与基准值的关系。
第三章简单电力网络潮流的分析和计算
1．电力系统潮流计算主要求取的物理量。
2．在有名单位制中，三相功率（有功、无功）和容量的表达式。
3．输电线路和变压器的电压降、电压损耗、电压偏移、电压调整、功率损耗、输电效率及其计算。
4．输电线路的无功功率损耗的性质（感性、容性、阻性）。
5．输电线路在负载和空载运行时，首端电压与末端电压高低的比较。
6．电力变压器在运行中消耗或发出有功功率和无功功率的判断。
电力系统分析--期末考试复习题
《电力系统分析》
期末考试复习题
☆注意事项：本复习题满分共：200分。
一、单项选择题
1、若变压器二次侧与线路相连，则其二次侧额定电压是电网电压等级的（）倍。A．1.1 B．1.05
C．1.0 D．0.95
2、一般当架空线路长度不超过100km，线路额定电压不超过60kV时，线路称为（）。A．长电力线路B．中等长度电力线路
C．短电力线路D．以上说法都不正确
3、给定时间内，电力系统中所有发电厂的总发电量与厂用电量之差称为（）。
A．总装机容量B．供电量
C．年发电量D．最大负荷
4、电力系统潮流计算中广泛应用的数学模型是（）。
A．节点电压方程B．回路电流方程
C．割集电压方程D．以上说法都不正确
5、下列手段可做到系统频率无差调节的是（）。
A．一次调频B．二次调频
C．三次调频D．励磁调节
6、我国规定，10kV及以下电压供电负荷电压偏移范围在（）之内。
A．±4% B．±5%
C．±6% D．±7%
7、下列关于无限大容量电源说法不正确的是（）。
A．真正的无限大容量电源不存在B．电源的内阻抗为无穷大
C．短路前后电源端口电压幅值恒定D．短路前后电源频率恒定
8、对于电力线路，正序电抗和负序电抗总是（）。
A．相等B．正序电抗大于负序电抗
C．正序电抗小于负序电抗D．二者大小关系不确定
9、电力系统采用正常运行方式时，静态稳定储备系数为（）。
A．5%-10% B．10%-15%
C．12%-15% D．15%-20%
10、影响暂态稳定的因素是（）。
A．系统初始运行方式B．故障的类型
C．以上两者都有影响D．以上两者都不影响
电力系统分析复习题复习资料
电力系统分析复习题 二、计算题
1．有一台110/11，容量为20000KVA 的三相双绕组变压器，名牌给出的实验数据为：△P K =135KW, P 0=22KW ，U k %=10.5，I 0%=0.8，试计算折算到一次侧的Γ型变压器参数，画出等值电路。
2. 无穷大电源供电系统如图1所示，在输电线中点发生三相短路，求短路冲击电流最大有效值和短路功率，已知：Ug=110kV,降压变压器参数为Z T =0.5003+j7.7818Ω，Z L =1.1+j402Ω。
图1
3.电力线路长80km ，线路采用LGJ-120导线，其参数为Z l =21.6+j33Ω，B l /2=1.1*10-4
S ，线路额定电压为110KV ，末端接有一台容量为20MVA 、变比为110/38.5KV 的降压变压器，折算到变压器高压侧的变压器参数为： Z T =4.93+j63.5Ω，Y T =(4.95-j49.5)*10-6
S ，变压器低压侧负荷为15+j11.25MVA ，正常运行时要求线路始端电压U 1为117.26KV 。试画出网络等值电路，计算该输电网的潮流、电压分布（有名值、标幺值均可）。
4．计算图3网络导纳矩阵（图中数据是阻抗值）
图 3
5.单相对地短路故障如图4所示，故障边界条件为：.
.
.
0,0fb fa fc U I I ===, 其中：Z 0
=j0.25, Z 1
=j0.14, Z 2
=j0.15, U F
=1.05∠0
（a ）画出序网络的连接关系图，(b)写出正、负、零序故障电流、电压计算式。
电力系统分析复习提纲
电力系统分析复习提纲
第一章 电力系统概述和基本概念
1．电力系统、电力网和动力系统的定义及其包含的主要设备。
2．依据一次能源的不同，发电厂的类型。
3．根据供电可靠性的分类，负荷的分类等级。
4．我国电力系统中，额定电压等级的规定，各级额定电压等级的平均额定电压。 ①线路压降：始端到末端：10% ；因为用电设备允许的电压波动是±5% ，所以接在始
端的设备，电压最高不会超过5%；接在末端的设备最低不会低于-5% ；
②发电机：在线路始端比线路额定电压高5%；3kv 的线路发电机电压为3.15kv 。 ③变压器：一次侧：相当于用电设备接在线路上，应与线路额定电压相同；
二次侧：相当于电源，比线路电压高5% 或10%
5．对电力系统运行的基本要求。
（连续性。瞬时性。重要性）
6．电能质量的指标及其允许值。
7．电力系统中性点及其运行（接地）方式的分类及其优缺点，我国电力系统实际运行中对中性点接地方式的规定。
①中性点接地方式包括：直接接地，不接地 中性点不接地方式虽然单相接地电流不大，但非接地相电压却升高为相电压的3倍。直接接地方式供电可靠性低，一旦发生单相接地构成回路，电抗很小，短路电流很大，切除短路。 所以，电压等级较低的系统，即便相对地电压升高为3倍，对绝缘要求不是很高，因此采用中性点不接地方式以提高供电可靠性；电压等级较高的系统，对绝缘要求很高，因此一般采用中性点直接接地的方式。
在我国，110kv 及以上电压等级，中性点直接接地；60kv 及以下的电压等级，中性点不接地。
②中性点经消弧线圈接地：
a.如果不经消弧线圈接地，形成一个容性电流a i 、b i 、c i ，网络越大，对地等效电容越大，容性电流就越大，容易导致接地点电流过大，电弧不能自行熄灭，并引起弧光接地过电压。
电力系统分析总复习经典
f
L1
频率和有功功率平衡之间
a
c L2
的关系：
f1 f2
发电机的有功功率输出随
b
G2 频率的下降而增加，而负
G1
载消耗的有功功率随频率
的下降而减小。因此电力
系统的频率必然对应着某
一个平衡点。若有功消耗
O
PL1
PL2 PL3
P 增加，则发电机出力增加，
频率下降，否则频率上升。
第五章 电力系统正常运行方式的 调整和控制
– 最大传输功率为
X
Pmax
U1U 2 X
第三章 输电线路运行特性及简单电力 系统潮流估算
8. 线路功率与电压之间的关系
– 电压损耗主要和Q有关
U 2
P2R Q2 X U2
– 电压相位差（电压偏转）主要和P有关
U2
P2 X Q2R U2
– 无功功率从电压高端流向低端，且大小和电压差
值成正比
Q2
330，500，750，1000KV
第一章 电力系统的基本概念
6. 发电机额定电压：1.05UN 7. 变压器额定电压：一次绕组UN或1.05UN
二次绕组1.1 UN或1.05UN 8. 装机容量：发电机的额定输出有功功率 9. 负荷：负载消耗的有功功率 10.发电量：实际发出电能的总和 11.区域电网：供电电压在220kV及以上的电网 12.地方电网：供电电压小于等于110kV的电网
电力系统分析复习资料
一、单选题（共20题，40分）
1、输电线路单位长度的电阻主要决定于（2.0）
A、材料和对地高度
B、电晕损耗和电压
C、几何均距和半径
D、材料和粗细
正确答案： D
2、n节点电力系统中,已知PQ节点的数目为N-1,则PV节点数目为( )。（2.0）
A、 1
B、 2
C、 0
D、无法确定
正确答案： C
3、如果高压输电线路首末端电压之间的关系为,在忽略线路电阻影响的情况下,下述说法中正确的是( )。（2.0）
A、有功功率从首端流向末端无功功率从末端流向首端
B、有功功率和无功功率都是从首端流向末端
C、无功动率从首端流向未端有功功率从首端流向末端
D、有功功率和无功功率都从末端流向首端
正确答案： A
4、电力系统的综合用电负荷加上网络中的供电损耗称为（2.0）
A、供电负荷
B、发电负荷
C、工业负荷
D、厂用电负荷
正确答案： A
5、在电力系统受到大扰动后的暂态过程中,发电机组的调节系统已发挥作用的阶段是( )。（2.0）
A、起始阶段
B、初始阶段
C、中间阶段
D、起始阶段和中间阶段
正确答案： C
6、在接线变压器三角形侧两相短路时,关于变压器星形侧三相线路中的电流,下述说法中正确的是( )。（2.0）
A、变压器星形侧三相线路中都有电流流过,其中故障相中的滞后相电流为其它两相的两倍
B、变压器星形侧三相线路中都有电流流过,其中故障相中的超前相电流为其它两相的两倍
C、变压器星形侧三相线路中只有故障相有电流流过
D、变压器星形侧三相线路中都有电流流过,其中非故障相中电流为故障相电流的两倍。
正确答案： A
7、常规电网潮流计算时,( )是对称矩阵。（2.0）
电力系统分析复习
三绕组变压器
变压器额定容量SN：容量最大的一个绕组 的容量——高压绕组容量。
Vs1
%
Vs (1 2 )
%
Vs ( 31) 2
%wenku.baidu.com
Vs(23)
%
Vs
2
%
Vs (1 2 )
%
Vs ( 23) 2
%
Vs ( 31)
%
Vs3
%
Vs ( 31)
%
Vs ( 23) 2
%
Vs(12)
%
Xi
VSi % 100
I fa(1) I fa(2) I fa(0) 0
•
•
•
V fa(1) V fa(2) V fa(0)
不对称短路时
网络中电流和 电压的分布
U1
U2 U0
U1 U2
U0 U1 U2
U0
f(1) Uf1=Uf2+Uf0
f(1,1) Uf1=Uf2=Uf0
f(2) Uf1=Uf2
f(3) Uf1=0
定子三相 旋转
对称电流ia， 磁场
ib，ic
ω′
ω′=0 ia，ib，ic直流
ω′=2ω ia，ib，ic倍频交流
ω′=ω ia，ib，ic基频交流
Park变换
id，iq 基频
交流
电力系统分析复习资料
电力系统分析复习资料
1.电力网、电力系统和动力系统的定义是什么？
答：电力系统中输送和分配电能的部分称为电力网；把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统，它包括从发电、变电、输电、配电直到用电这样一个全过程；电力系统加上发电厂的动力部分，就称为动力系统。
2.对电力系统运行的基本要求是什么？
答：保证安全可靠地供电；保证良好的电能质量；保证电力系统运行的经济性。
3.电力系统的电气接线图和地理接线图有何区别？
答:电气接线图可反映电力系统各主要元件之间的电气连接关系，但不反映各发电厂、变电所的相对地理位置；地理接线图可反映各发电厂、变电所的相对地理位置，但不能反映各主要元件之间的电气连接关系。
4.何为电力系统的中性点？
答：电力系统的中性点是指接入系统星型连接的变压器或发电机绕组的中性点。分类：中性点直接接地（大电流系统）；中性点不接地（小电流系统）；经消弧线圈接地（小电流系统）。
5.中性点不接地的电力系统发生单相接地故障时，各相对地电压有什么变化？单相接地电流的性质如何？
答：对于故障相对地电压为零，非故障相的相电压变为线电压，电压值为原相电压的√3 ，中性点变为相电压。电流呈容性。
6.消弧线圈的工作原理是什么？补偿方式有哪些？电力系统一般采用哪种补偿
方式？为什么？
答：正常运行时中性点电位为0，没有电流经过消弧线圈，当某相如A相发生单相接地，则作用在消弧线圈两端的电压为相电压，此时就有电感电流I 通过消弧线圈和接地点，I 滞后电压90度，与接地点电容电流I 方向相反，互相补偿抵消。接地点电流是I 和I 的相量和，因此，如果适当选择消弧线圈电感，可使接地点的电流变得很小，甚至等于零，这样，接地点电弧就会很快熄灭。一共有三种补偿方式：全补偿I =I ，易导致谐振；欠补偿I ＜I ，易导致全补偿；过补偿I ＞I ，能避免谐振和过电压。
电力系统分析期末考试复习资料
《电力系统分析》课程综合复习资料
一、判断题
1.降压变压器高压侧的主分接头电压为220kv，若选择＋2×
2.5%的分接头，则该分接头电压为231KV。
答案：对
2.电力系统中性点有效接地方式指的是中性点直接接地。
答案：对
3.输电线路的电气参数包括电抗、电导、电压和电流。
答案：错
4.输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的向量差。
答案：错
5.电力系统的潮流分布一般是用各节点的电压和功率表示。
答案：对
6.潮流计算中，三类节点数量最多的是PV节点。
答案：错
7.架空线路开路时，其末端电压比首端电压高。
答案：对
8.三绕组变压器三个绕组排列方式，从内至外为低－中－高。
答案：错
9.常用的潮流计算的基本数学模型是节点电压方程。
答案：对
10.标么值近似计算中基准电压常选电网平均额定电压。
答案：对
二、单项选择题
1.一台降压变压器连接110kV和10kV两个电网，则它的额定电压为（）。
A.110/11
B.110/10
C.115/11
D.121/11
答案：A
2.一台降压变压器连接220kV和10kV两个电网，则它的额定电压为（）。
A.220kV/11kV
B.242kV/11kV
C.220kV/10kV
D.231kV/11kV
答案：A
3.35kV对应的平均额定电压是（）。
A.37
B.35
C.38.5
D.通常选100MVA
答案：A
4.3kV对应的平均额定电压是（）。
A.3.15
B.3
C.3.3
D.通常选100MVA
答案：A
5.500kV对应的平均额定电压是（）。
A.525
B.500
C.550
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 电力系统的定义。（把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。）
2. 电力生产的主要特点。（电能不能大量存储,电能生产、输送、分配与消费同时进行;暂态过程非常短促,从一种运行状态到另一种运行
状态的过度极为迅速;与国民经济及人民日常生活关系密切） 3. 对电力系统的基本要求。（简单:安全、优质、经济、环保）
（问答题回答:1.保证安全可靠的供电2.要有合乎要求的电能质量3.要有良好的经济性4.减小对生态环境的有害影响.）
4. 无备用网络(放射式网络, 干线式网络, 树状网络)和有备用网络(双回路,环形网络,两端供电网络)分别包括哪几种接线形式，分别适合
什么情况和什么负荷类型的供电。(采用哪一类接线,取决于负荷的性质,无备用接线只适合用于向第三级负荷供电.对于低一级和第二级负荷占比较大比重的用户,应由有备用网络供电.)
5. 变压器的主要参数包括哪几个，掌握参数计算公式和等值电路。变压器主要参数包括：电阻T R 、电抗T X 、电导T G 、电纳T B 、变压比
T K
Ω⨯∆=
32210N N s T S V P R ，Ω⨯⨯=3210100%N
N S T S V V X ，S V P G N o T 32
10-⨯∆=，S V S I B N N o T 3210100%-⨯⨯=，N N T V V K 21= 线路的主要参数包括哪几个，掌握参数计算公式和等值电路。单位长度的电阻r,电抗x,电容b
S
r /ρ=sb
eq D D x lg
1445.0=
⎪
⎪⎭
⎫ ⎝⎛-=
12ln 20
s D l l π
μ
分裂导线的特点和优点。（1.减少电抗。2，增大电容。3.增加临界电压）
6. 有名单位制和标幺制的概念。（用实际有名单位表示物理量的方法称为有名单位制。）（标幺制是相对单位制的一种，在标幺制中各物
理量都用标幺值表示，标幺值等于有名值除以基准值）
7. 标幺值的计算公式，为什么要采用标幺制？（标幺值=实际有名值/基准值）（1.易于比较电力系统各元件的特性及参数，2，采用标幺
制能够简化计算公式3.采用标幺制能在一定程度上简化计算工作）
单相系统和三相系统基准值的选取必须满足的方程式,单相电路基准值的选取必须满足的方程式三相电路基准值的选取必须满足的方程
8. 单相系统和三相系统标幺值的计算公式
9. 同步电机的基本方程包括d,q,0坐标系下同步电机的（电势方程）和（磁链方程）。
10. 派克变换的概念和物理意义。（采用派克变换，实现从a ，b ，c 坐标系到d ，q ，o 坐标系的转换，把观察者的立场从静止的定子上转
到了转子，定子的三相绕组被两个同转子一起旋转的等效dd 绕组和qq 绕组所代替，变换后，磁链方程的系数变为常说，大大简化计算）
11. 节点导纳矩阵的主要特点。（1，导纳矩阵的元素很容易根据网络接线图和支路参数直观地求得，形成节点导纳矩阵的程序比较简单2，
导纳矩阵是稀疏矩阵，它的对角线元素一般不为零，但在非对角线元素中则存在不少零元素。）
12. 节点导纳矩阵中自导纳和互导纳的物理意义。（自导纳是当k=i 时，节点i 以外的所有节点都接地时节点i 对地的总导纳）（互导纳是，
当k ≠i 时，节点k 以外的所有节点都接地时，从节点i 流入网络的电流同施加于节点k 的电压之比即是节点k ，i 之间的互导纳） 13. 短路的概念。（一切不正常的相与相之间或相与地之间发生通路的情况） 14. 短路的类型。（三相短路，两相短路，单相短路，两相接地短路）
15. 短路的危险后果。（1.短路点附近的支路中出现大电流，短路设备点动力效应导致导体和支架遭破坏，设备发热增加，长时间会导致
过热以致损坏。2，系统电压大幅度下降影响用户，电动机电磁转矩显著减小，转速下降3. 短路点距电源不远，持续时间长，发电厂失去同步，破坏系统稳定导致大面积停电，4. 不对称短路：不平衡电流，在邻近的电路中感应很大的电动势，影响附近的通讯线路/铁道讯号系统）
16. 短路计算的目的。（1.选择有足够机械稳定度和热稳定度的电气设备，2，为了合理地配置各种继电保护装置并正确整定其参数，必须
对电力网中发生各种短路进行计算和分析，3，在设计和选择发电厂和电力系统电气主接线时，比较各种不同方案的接线图，确定是否需要采用限制短路电流的措施，4. 电力系统暂态稳定计算，研究短路对用户工作的影响）
17. 同步发电机发生短路电流最大的时间和条件。（时间，短路电流的最大瞬时值在短路发生后约半个周期出现。条件，当电路参数已知，
短路电流周期分量的幅值是一定的，而短路电流的非周期分量则是按指数规律单调衰减的直流，因此，非周期电流的初值越大，暂态过程中短路全电流的最大瞬时值也就越大）
18. 短路冲击系数的选取范围和取值。（当时间常数Ta 的数值由零变到无限大时，冲击系数的变化范围是1≤K im ≤2。在使用计算中，当
短路发生在发电机电压母线时，取K im =1.9；在发电厂高压侧母线时取K im =1.85；在其他地点短路是，取K im =1.8）
19. 互阻抗（节点阻抗矩阵）和转移阻抗的概念有何区别（异：互阻抗在任何一对节点之间均有定义。转移阻抗只在电势源节点和短路点
之间，或电势源节点与电势源节点之间才有实际意义。同：它们都是网络中某处电压和另一处电流的复数比例系数，具有阻抗的量纲，但不代表实际的阻抗，即使网络中不存在负电阻元件，互阻抗和转移阻抗都可能出现负的实数部分） 计算题为习题4-1和例6-10。计算题为习题4-1和例1-2。
