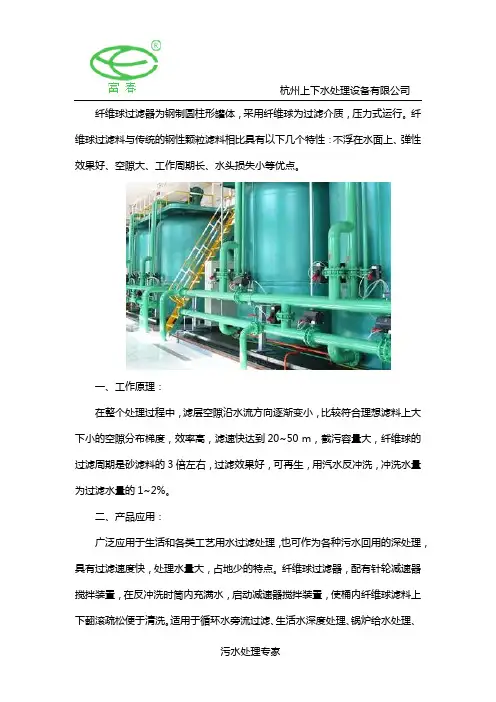

纤维球过滤器
纤维球过滤器
杭州上下水处理设备有限公司纤维球过滤器为钢制圆柱形罐体，采用纤维球为过滤介质，压力式运行。
纤维球过滤料与传统的钢性颗粒滤料相比具有以下几个特性：不浮在水面上、弹性效果好、空隙大、工作周期长、水头损失小等优点。
一、工作原理：
在整个处理过程中，滤层空隙沿水流方向逐渐变小，比较符合理想滤料上大下小的空隙分布梯度，效率高，滤速快达到20~50 m，截污容量大，纤维球的过滤周期是砂滤料的3倍左右，过滤效果好，可再生，用汽水反冲洗，冲洗水量为过滤水量的1~2%。
二、产品应用：
广泛应用于生活和各类工艺用水过滤处理，也可作为各种污水回用的深处理，具有过滤速度快，处理水量大，占地少的特点。
纤维球过滤器，配有针轮减速器搅拌装置，在反冲洗时筒内充满水，启动减速器搅拌装置，使桶内纤维球滤料上下翻滚疏松便于清洗。
适用于循环水旁流过滤、生活水深度处理、锅炉给水处理、
杭州上下水处理设备有限公司反渗透前置过滤，污水回用过滤；适用于油田含油污水回注的粗、中、精细过滤及油田、炼油厂污水的外排处理。
三、技术参数：
工作温度：５℃～40℃（特殊温度可定做）
工作压力：0.1MPa~0.6MPa操作方式：手动、全自动操作
产品规格：ф600~ф3000
单机流量：8 m³/h ~210 m³/h
水反洗强度：10～12L/m2·S
过滤速度：20m/h~50m/h 一般30m/h
简体材质：304、316L、Q235衬胶、衬塑、涂环氧
杭州上下水处理设备有限公司
四、产品规格：
更多详情请拨打联系电话或登录杭州上下水处理设备有限公司官网/咨询。

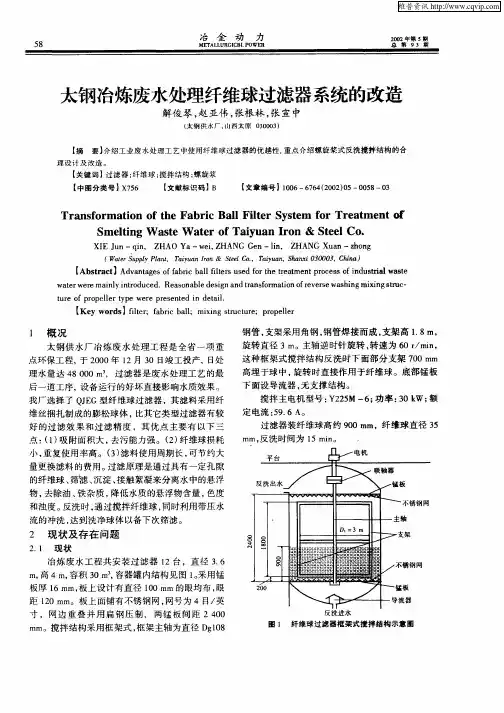

太钢冶炼废水处理纤维球过滤器系统的改造
高 ４ｍ， 积 ３ 容 器罐 内结构 见 图 １采用 锰 容 ０ｍ ， 。
板 厚 １ ｍ， 上设 计 有 直径 １ ０ｍ 的眼 均 布 ， ６ｍ 板 ０ ｍ 眼 距 １０ ｍ ２ ｍ。板 上 面铺 有 不锈 钢 网 ， 网号 为 ４目／ 英 寸 ，网 边 重 叠 并 用 扁 钢 压 制 ， 两 锰 板 间 距 ２ ４ ０ ０
【 ｓｒ ｃ】Ａ ｖｎａ ｅ ｆａ ｒ ａｌｉｅｓ ｓｄｆｒｈ ｅｔ ｎ ｒｃｓ ｆｎ ｕｔａ ａｔ Ａｂ ｔａ ｔ ｄ ａ ｔ ｓ ｂｉ ｂ ｌｆｔｒ ｕｅ ｆｅｔ ａ ｇ ｏｆ ｃ ｌ ｏ ｒ ｍｅ ｔ ｏ ｅｓｏ ｉｄ ｓ ｉｌ ｓ ｐ ｒ ｗ ｅ
ｗａｅ ｒ ｉ ｌ ｎ ｒ ｄ ｃ ｄ ｔｒｗｅ ｅｍａ ｎ ｙｉ ｔｏ ｕ ｅ ．Ｒｅ ｓ ｎ ｂ ｅｄｅ ｉ ｎａ ｒ ｎ ｆ ｒ ｔｏ ｆ ｅ ｅ ｓ ｓ ｉ ｘ ｎｇｓｒ ｃ ａ ｏ ａ ｌ ｓｇ ｎｄｔａ ｓｏ ｍａｉ ｎｏ ｖ ｒｅｗａ ｈ ｎｇｍｉｉ ｔｕ ‘ ｒ ｔ ｅ ｏ ｒ ｐｅｌ ｒｔ ｐ ｒ ｒ ｓ ｎ ｅ ｎ ｄ ｔ ｉ． ｕｒ ｆｐ ｏ ｌｅ ｙ ｅ ｗｅ ｅ ｐ ｅ ｅ ｔ ｄ ｉ ｅ ａ ｌ
理 水 量达 ４ ０ 过 滤器 是 废 水处 理 工 艺 的最 ８０ ０ｍ ，
钢管 ， 支架采用角钢 ， 钢管焊接而成 ， 支架高 １８ ． ｍ， 旋转直径 ３ｍ。 主轴逆时针旋转 ， 转速为 ６ ／ ｉ， ０ｒｍ ｎ 这种框架式搅拌结构反洗时下面部分支架 ７ ０ｍ ０ ｍ
我 厂选 择 了 Ｑ Ｅ Ｊ Ｇ型 纤 维球 过 滤器 ，其 滤 料采 用纤
维 丝 捆扎 制 成 的膨 松球 体 ， 比其 它类 型过 滤器 有较
好 的 过 滤效 果 和 过 滤 精 度 ，其 优 点 主 要 有 以 下 三 点 ： １ 吸 附 面积 大 ， 污能 力 强 。（ ） 维球 损 耗 （） 去 ２纤

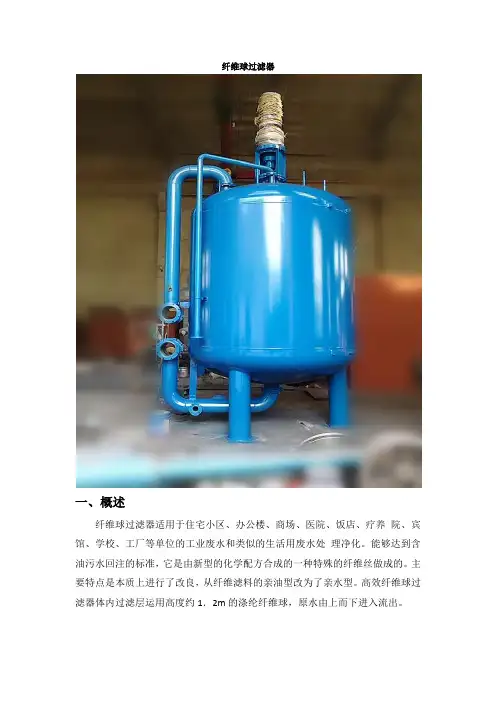

纤维球过滤器
纤维球过滤器一、概述纤维球过滤器适用于住宅小区、办公楼、商场、医院、饭店、疗养院、宾馆、学校、工厂等单位的工业废水和类似的生活用废水处理净化。
能够达到含油污水回注的标准，它是由新型的化学配方合成的一种特殊的纤维丝做成的。
主要特点是本质上进行了改良，从纤维滤料的亲油型改为了亲水型。
高效纤维球过滤器体内过滤层运用高度约1．2m的涤纶纤维球，原水由上而下进入流出。
纤维球过滤器系列产品为钢制圆形罐体，采用压力式过滤，以纤维球为滤料。
本产品具有过滤速度高、处理量大、处理效果好、占地面积少等优点。
适用于各种行业废水生物处理后的直接过滤、废水回用、深度处理预处理、工业给水及游泳池循环水处理。
粗滤精滤进水ss﹤100mg/l 进水ss﹤20mg/l出水ss﹤5~10mg/l 出水ss﹤1mg/l工业给水油田注水深度处理的予处理化工溶液精滤旁滤与废水回用电子高标准用水空调循环冷却水其他高精度用水游泳池循环水结构及特点纤维球过滤器按反冲洗方式不同分气反冲洗及机械反冲洗两种形式，具有：滤速高、处理量大，运行效果稳定、设备占地少；结构紧凑一体化，易于安装和操作维护；滤料耐磨耐蚀、孔隙率高、截污容量大、比重适中，易反冲洗等优点。
二、基础要求全自动纤统球过滤器，安装在地坪以上，基础标高必须按设计图纸严格施工，基础混凝土的浇铸应符和设计要求，上面应保证水平，不得有倾斜和凸凹不平现象。
三、安装要求根据设计布置图正确就位，设备就位方向不得放错，互相间距应准确，设备就位后，按管道设计图接好，原水进水管，净水出水管，反洗排污出水管。
四、操作规程1、全自动纤维球过滤器分别有正常运行和反洗运行两个程序，可分别通过手动控制和自动控制完成，操作过程应通过电器控制柜完成各项运行操作。
2、电器控制柜须配制三相380V 电源。
3、操作前检查电源是否接通，并正常供电。
4、手动和自动操作时，必须先将控制柜内断路器和单匹开关闭合。
5、手动：①将转换开关转换至手动位置。
几种过滤器在油田中应用
几种过滤器在油田中的应用摘要：给出了油田常用过滤器即双向压力式过滤器、核桃壳过滤罐、改性纤维球过滤罐、石英砂过滤罐和双层滤料过滤器等五种类型，主要通过吸附、絮凝、沉淀、截流等机理去除水中杂质，使经过滤处理后的污水得到净化，达到注水水质的要求，注入地层。
关键词：过滤过滤器过滤工艺过滤技术是使液体通过一定的过滤介质（如石英砂滤料、核桃壳滤料、改性纤维球滤料、ro膜等）时，把所含的固体颗粒或有害物质分离出来的一种技术，过滤工艺是污水处理中的重要环节。
其工作机理是采用过滤方式去除污水中的杂质的过程是一个复杂而又多种机理共同作用的结果，从性质分为吸附、絮凝、沉淀、截流（也称筛滤）等作用。
一、过滤器分类1.1双向压力式过滤器在处理含油污水方面应用初期曾发挥了较大作用，其内部结构是由上进水管、筛筐、出水筛管、出水集水管、筛管支撑、下进水集水管、下进水配水管等部分组成，采用滤罐上、下按1.5：1的比例同时进水，从滤罐中部出水。
与单向压力式滤罐相比具有滤速高，过滤水量大的特点，在运行过程中双向压力式滤罐逐渐暴露出诸多弊病。
（1）首先由于该滤罐设计中存在严重缺陷，上下进水、中间出水工艺使滤罐中部筛管、集水管、配水管在正常运行时及反冲洗状态下受到不同的水流冲击。
（2）采出污水含聚后，介质粘度增大，滤料的流动性变差，细菌的大量繁殖使滤料表面形成一层附着膜，造成反冲洗时流体对滤罐内部筛管等附件产生的推力增大。
（3）双向过滤罐其内部结构先后进行了4次改进，但由于经过改进后的筛管，中间穿有芯管，加强自身强度，但过水量相对减少，同时，污水中过高的聚合物含量，使滤罐阻力增大，过滤效果变差，过滤压力提高。
（4）由于原本设计与罐壁或支撑之间仅有几个厘米距离的筛管，有些便紧贴在罐壁或支撑上，由于工艺强度不够，将筛管直接焊在支撑或罐壁上，或是将集水管、支撑工艺直接与罐体焊在一起，这就加剧了筛管等工艺部分弯曲断裂的机率。
（5）双向过滤器4次改进均将重点放在工艺加固上，降低了原有结构的强度，更容易造成内部结构损坏。
机械过滤器类型及原理详解
机械过滤器一般用于水处理工程的预处理过程，主要去除机械杂质，胶体，微生物，有机物和活性氯等。
壳体材质一般有PE、钢衬胶、钢喷塑及钢环氧防腐、不锈钢及玻璃钢等几种。
根据不同工艺需要，过滤介质一般有石英砂，活性炭，锰砂，无烟煤等。
根据进水方式可分为单流式过滤器、双流式过滤器，根据实际情况可联合使用也可以单独使用。
单流式机械过滤器的管道简单，运行平稳。
过滤流速一般为4-50m/h，运行周期一般为8小时。
双流式机械过滤器上下两端设有进水装臵，中部设有出水装臵。
其优点是过滤水量较大，除污能力较高，运行周期长，一般为20小时，缺点是管道系统较为复杂，运行不太稳定，冲洗换料较为困难。
机械过滤广泛用于水处理过程中，主要用于给水处理除浊，反渗透、以及离子交换软化除盐系统的前级预处理，也可用于地表水、地下水除泥沙。
进水浊度要求小于20度，出水浊度可达3度以下。
双层滤料为：上层无烟煤400mm/1.2～2.5mm；下层石英砂800mm/0.5～1.2mm。
工作原理机械过滤器又称压力过滤器，是指原水在一定的压力作用下，通过过滤介质滤除水中悬浮物，不溶性颗粒，除去色味，脱氯从而达到净化的目的。
当净化一定量原水后，通过反冲洗方式，对过滤介质进行净化清洗，使之恢复过滤功能。
产品特点：设备结构简单，容易操作，安全性能高；运行稳定；易于维护保养。
反冲洗1、在设计反冲洗装臵时,反冲泵、管道必须符合反冲洗量的要求,反冲洗强度为12～15L/(s.m2);2、采用压缩空气擦洗滤料,使滤料表面的污泥等物脱落,其强度为18～25L/(s.m2)。
技术参数设计压力：工作压力6kgf/cm2 试验压力：9kgf/cm2 进水温度：4～50℃运行流速：10m/h（设计可考虑：单层滤料8m/h；双层滤料12m/h）浊度：进水<20mg/l,出水<5mg/l反洗强度：无烟煤10～12 L/s·m2；石英砂15～18 L/s·m2；无烟煤、石英砂双料13～16 L/s.m2过滤器外形尺寸图使用方法 1) 滤料处理：滤料采用石英砂或无烟煤，滤料应进行酸性、碱性和中性溶液的化学稳定试验，浸泡2～4小时后，应符合以下要求：全固形物的增加量不超过20mg/L；耗氧量的增加不超过10mg/L；在碱性介质浸泡后，二氧化硅的增加不超过10mg/L。

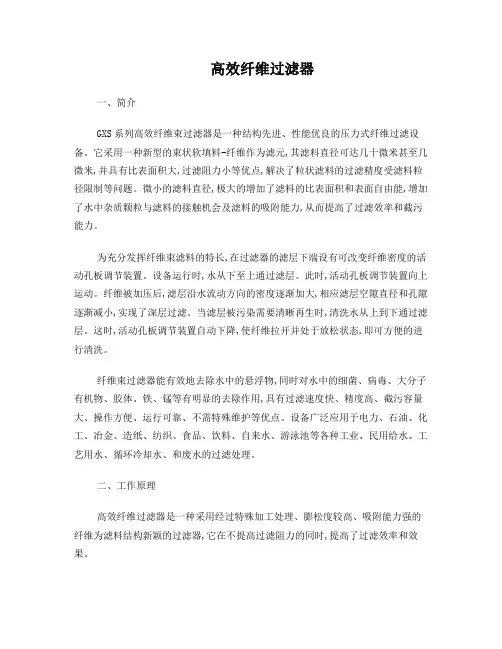

高效纤维过滤器
高效纤维过滤器一、简介GXS系列高效纤维束过滤器是一种结构先进、性能优良的压力式纤维过滤设备。
它采用一种新型的束状软填料-纤维作为滤元,其滤料直径可达几十微米甚至几微米,并具有比表面积大,过滤阻力小等优点,解决了粒状滤料的过滤精度受滤料粒径限制等问题。
微小的滤料直径,极大的增加了滤料的比表面积和表面自由能,增加了水中杂质颗粒与滤料的接触机会及滤料的吸附能力,从而提高了过滤效率和截污能力。
为充分发挥纤维束滤料的特长,在过滤器的滤层下端设有可改变纤维密度的活动孔板调节装置。
设备运行时,水从下至上通过滤层。
此时,活动孔板调节装置向上运动。
纤维被加压后,滤层沿水流动方向的密度逐渐加大,相应滤层空隙直径和孔隙逐渐减小,实现了深层过滤。
当滤层被污染需要清晰再生时,清洗水从上到下通过滤层。
这时,活动孔板调节装置自动下降,使纤维拉开并处于放松状态,即可方便的进行清洗。
纤维束过滤器能有效地去除水中的悬浮物,同时对水中的细菌、病毒、大分子有机物、胶体、铁、锰等有明显的去除作用,具有过滤速度快、精度高、截污容量大、操作方便、运行可靠、不需特殊维护等优点。
设备广泛应用于电力、石油、化工、冶金、造纸、纺织、食品、饮料、自来水、游泳池等各种工业、民用给水、工艺用水、循环冷却水、和废水的过滤处理。
二、工作原理高效纤维过滤器是一种采用经过特殊加工处理、膨松度较高、吸附能力强的纤维为滤料结构新颖的过滤器,它在不提高过滤阻力的同时,提高了过滤效率和效果。
该过滤器是以纤维束为滤料,若干纤维束以一定密度垂直挂在多孔板上,下端挂料坠,组成滤料层。
为调节滤层的密度,在纤维束滤料内部设置由不透水的柔性材料构成的加压室(即胶囊),通过加压室的充水和排水使纤维滤料紧密和松散。
过滤时,加压室充入一定体积的水,此时胶囊形成垂直向上方向截面积逐渐增大的倒梨形状,使纤维处于一定的压实状态,下紧上松,待过滤的水从设备下部进入,沿纤维束伸展方向流过,先经过粗滤料再经过细滤料的反粒度式过滤,清水从设备上部引出,充分发挥了整个滤层截污作用。
纤维球和纤维束过滤器技术性能与参数
纤维球和纤维束过滤器技术性能与参数【技术性能】性能项目具体指标性能项目具体指标单台处理能力15-210m3/h 悬浮物去除率85-96% 过滤速度30m/h 反洗强度0.5m3/min.m2设计压力0.6MPa 反洗历时20-30min阻力系数串联≤0.3MPa周期反洗水量比1-3% 并联≤0.15MPa工作周期8-48h 截泥污量6-20kg/m2粗滤(单台并联) 进水SS≤100mg/l，出水SS≤10mg/l，10微米粒径去除率≥95%精滤(单台并联) 进水SS≤20mg/l，出水SS≤2mg/l，5微米粒径去除率≥96%二级串联进水SS≤100mg/l，出水SS≤2mg/l，5微米粒径去除率≥96%【型号说明】QL 2000 I Z纤维球过滤器过滤器直径I串联、II并联（单台不标）自动（手动、单台不标）【单台过滤器外形结构】【单台过滤器技术参数】型号处理量m3/h功率KWa过滤进水反洗出水b过滤进水反洗出水c排气d溢流地基载荷t/m2QL－800 15 4 DN50 DN50 DN32 20 3.2【单台过滤器外形尺寸】【串联、并联自动(手动)QL型纤维球过滤系统外形结构】【串联自动(手动)QL型纤维球过滤系统外形尺寸】DN L L1L2L3L4L5H H1H2H3自重W800 3100 1360 780 1200 700 533 3848 420 720 780 3280 1000 3390 1420 840 1320 750 603 3826 420 720 780 3420 1200 3800 1700 950 1500 800 711 4043 540 800 940 3890 1600 4600 2146 1190 1900 800 686 4294 505 1000 1005 47882000 5550 2525 1390 2300 950 782 4454 564 820 974 6075 2400 6400 2990 1650 2700 1000 852 4454 389 1100 939 6918 2600 6800 3230 1800 2900 1000 1088 4562 414 1000 914 7286 2800 7260 3540 2000 3100 1060 1098 4810 404 1200 1004 8018 3000 7660 3695 2050 3300 1060 1098 4830 403 1200 1003 8894【并联自动(手动)QL型纤维球过滤系统外形尺寸】DN L L1L2L3L4L5H H1H2H3自重W800 3100 1360 780 1200 700 533 3848 420 720 780 3280 1000 3390 1420 840 1320 750 603 3826 420 720 780 3420 1200 3800 1700 950 1500 800 663 4043 540 800 940 3890 1600 4600 2146 1190 1900 800 759 4294 505 1000 1005 4788 2000 5550 2525 1390 2300 950 782 4454 564 820 974 6075 2400 6400 2990 1650 2700 1000 788 4454 389 1100 939 6918 2600 6800 3230 1800 2900 1000 1088 4562 414 1000 914 7286 2800 7260 3540 2000 3100 1060 1098 4810 404 1200 1004 8018 3000 7660 3695 2050 3300 1060 1098 4830 403 1200 1003 8894【串、并联自动(手动)QL型纤维球过滤基础尺寸】DNAB C D E 串联并联800 1230 1230 1200 600 1300 520 1000 1380 1380 1320 660 1360 520 1200 1420 1420 1500 900 1545 603 1600 1730 1730 1900 1300 1994 804 2000 2080 1900 2300 1700 2455 1065 2400 2350 2375 2700 1900 2910 1260。
纤维球过滤技术在英东油田水处理应用试验
目前全国各油田进入二次采油时，地层亏空能 量补给主要以注水为主。水来源于采出水 ， [1-2] 它富 含石油类和悬浮物固体。针对不同的油田注入水质 成 分 不 同 ， 采 取 处 理 措 施 [3- 4] 也 不 同 ， 常 用 水 处 理[5-8]技 术 有 重 力 分 离 法 、 旋 流 分 离 法 、 粗 粒 化 法 、 过滤法、吸附 法、浮选法和膜分离法等，由于上 述方法各有其局限性，在实际应用中通常是两三种 方法[9]联合使用，使出水水质达到排放标准。 近年 来，水处理技术的发展主要体现在高效油水分离技 术、精细过滤技术和膜分离技术、生物处理技术、 高效新型设备以及油田用处理药剂的选择等。这些
DOI:10.3969/j.issn.1006-6896.2021.07.012
62
油气田地面工程
第 40 卷第 07 期 （2021-07）
水处理与注水工程
水需求。 纤维球过滤净化技术在英东油田的应用过程简
单，操作方便。使注入水流经填充有纤维球过滤介 质的腔室，形成理想的上大下小孔隙分布状态，依 靠直接拦截、惯性拦截和电化吸附去除有机物，增 强截污能力；再将注入水引进装有纤维球的过滤罐 中，纤维球由顶部的垂直柱塞压缩过滤，虽然悬浮 物固体的负载量很高，但经纤维不断地排斥悬固体浓度 （质量浓度） 从 100 mg/L 降至低 于 1 mg/L。
通过对储层特征的分析以及注入水水质对比， 应用纤维球过滤清水净化技术水质明显得到改善， 适用于目前的注水水质处理。
2 纤维球过滤技术特性
2.1 成熟性
纤维球过滤器是压力过滤器中较为新型的水质 精密处理设备。
该过滤设备具有双层过滤的功能，原水流向为 上进下出，由于水流受过滤层的阻力作用，滤料形 成了上松下紧理想的空隙结构，不但通量大，还增 加了截污能力，有效去除水中的悬浮物与泥沙，并 对水中的有机物、胶体、铁、锰等有明显的去除作 用。该装置应用于英东油田清水等方面的精细过 滤，不但过滤量大且纤维球不易粘油污。
纤维球过滤器技术说明
纤维球过滤器技术说明1、总则1.1设备的选型经过仔细研究业主提供的招标方件，并进行方案讨论和么复论证，充分发挥我企业所具有的成熟的过滤技术和各方面的优势,遵循相关设计规范和要求,我们决定采用我公司成熟的纤维球过滤器参与本次报价。
2、设计条件2.1执行标准GB150-98《钢制压力容器》GB/1900-2000《质量管理体系》Q/321088ZLA001-2002《过滤器》JB2932《水处理设备制造技术条件》JB/T4737-95《椭圆形封头》GB/13306《标牌》JB3223《焊条质量管理规程》GB50221-95《钢结构工程质量检验评定标准》GB98688《埋弧焊焊缝坡口的基本形式与尺寸》GB178-85《工业企业噪声控制设计规范》2.2主要参数见附后参数表2.3过滤机理2.3.1过滤，是目前水处理系统中保证交货水质的一个不可缺少的环节。
快滤池通过加大滤料粒径，提高滤速发挥了深层滤床的过滤能力，砂子作为滤料，以其各方面的优势一直占统治地位。
但是，水力反冲洗使得砂层的粒径分布随过滤水流方向（自上而下）逐渐增大，下层部分滤料仍没有发挥作用，这是目前过滤技术的最大弱点，为改进快滤池的这种状况,人们进行了不懈的努力，于是出现了：a）改变水流方向：上向流//双向流//辐射流b）滤料的改进：轻质泡沫塑料珠//橡胶粒//双层滤料//三层滤料2.3.2通过以上方式的不断改进虽然取得了一定的成就，但终因滤料易流失、反洗不干净、操作麻烦、仍存在局部的水力筛分等现象，无法达到理想的滤层分布状态而充分发挥深层截污的能力。
2.3.3在1983年日本尤尼奇卡公司首创一种与众不同的新型纤维球滤料，这种滤料用聚脂纤维制作成球或扁平椭球体，纤维球具有水头损失小、滤速高、截污量大等优点引起人们的重视，此后前苏联、美国等发达国家对此也做过很多研究。
其物理性能如下：形式：球或扁平椭球体纤维径：20-25um材质：聚脂纤维纤维长：15-20mm滤料径：10-30mm 比重：1.38g/cm3充填密度：70Kg/m3 空隙率：96%2.3.4采用这种滤料速成可达到20-40m/h，水头损失小、污量大、洗再生方便，反冲洗水量占过滤水量的1-2%左右，纤维球滤料在各方面的优异性能引起了人们的重视。
纤维球滤料的指标性能分析
纤维球滤料的指标性能分析环保设备网整理纤维球滤料特点由个体纤维球组成，纤维细密，有一定弹性，反洗容易，恢复能力强，可大量截获微细颗粒，提高水处理的精度，可采用厚滤层，具有上松下实优点，自动形成多层多级过滤，分层次截获不同粒径固体颗粒载污力强，去除率高，阻力小。
纤维球滤料机能指标:悬浮固体去除率:90-98%(在固体悬浮物含量为30mg/L前提下。
)滤后水固体颗粒粒径:2μm-3μm(注:2μ m-3μm的粒经占总固体颗拉径的30%以上).滤速:30m/h-35m/h充填密度，70-85kg/m3,3 、应用前提:本介质用于去除非含油水中固体物质、铁、部份细菌.若用于含油污水则水中含油<3mg/L，反洗时应采用干净剂去除介质上的油污，过滤阻力大于0. 2MPa-0. 25MPa或过滤后的水质接近控制指标时应实时反洗.反洗可采用气体反冲或机械搅拌方式.达到纤维球松动.浮动既可。
采用机械搅拌时应缓慢 .以免破损纤维球。
滤层高度选用1一1 .2米为宜(此高度为松散时的高度)。
也可根据用户的需要自在选取.当滤层高时，过滤阻力增高.去降率高.当滤层减小时过滤阻力下降，去除率降低。
纤维束滤料选用优良腈纶，涤纶丝为原料，由于它应用自身外貌所沾附的大量生物团与充氧，与污水反复接触，使不易沉淀去除的微小悬浮物的截留及有机物降解而达到净化的目的。
滤速比石英砂滤料高4-4.5倍。
易反洗再生，可实现自动化经管，一般滤速35m/h,粗滤进水120mg/L，出水SS≤5mg/L，精滤进水25mg/L,出水≤2mg/L，还由于它工艺特别，能进快的进行更换和维修，目前，PC纤维束滤料被广泛用于电力、油田、化工、冶金、电子等行业的高标准用水、循环、旁滤、和废水回收使用。
改性纤维球固有特性使其具有滤速大.过滤精度高、不粘油，易反洗的特点。
纤维球滤料最显著的特征就是不合错误称结构和分形结构，以此材料为核心研制的D 型过滤器、 D型过滤池，办理了高速、高精度过滤和纳污量大三者的统一问题，具有广域、变速、自适应、高效的特点，过滤精度大于 5 微米，推荐滤速达 17-23米/小时，残剩积泥率小于1-2% ，滤床纳污量达到 15-35公斤／m3 ，彗星式纤维滤料：既有纤维球过滤精度高和截污量大的优点，又有具有颗粒滤料反冲洗洗净度高和耗水量少的优点，由该滤料形成的滤床空隙率分布接近幻想滤料的结构。
高效纤维束过滤器的技术性能与参数
高效纤维束过滤器的技术性能与参数【概述】高效纤维束过滤器是一种结构先进、性能优良的过滤设备。
它采用先进的技术，成功地解决了纤维滤料在过滤和清洗过程中存在的问题。
更好地发挥了纤维滤料的特长，实现了理想的深层过滤效应。
高效纤维过滤技术，它成功地解决了粒状滤料存在的各种问题，是石英砂等粒状滤料过滤器的更新换代产品。
高效纤维束过滤器曾荣获国家发明之星奖、首届中国科学技术博览会金奖、第45届布鲁塞尔尤里卡世界发明博览会金奖、国家环保局“最佳实用技术”推广项目，并获得中国、美国、德国、法国、英国、芬兰、意大利、日本等国专利。
高效纤维束过滤器可有效去除水中的悬浮物，并对水中的有机物、胶体、铁、锰等有明显的去除作用，与石英砂等粒状滤料过滤器相比，高效纤维束过滤器具有过滤速度快、精度高、截污容量大、吨水造价低、自耗水量低和占地面积小等优点。
可广泛应用于电力、石油、化工、冶金、造纸、纺织、食品、饮料、自来水、游泳池等各种工业用水和生活用水及其废水的过滤处理。
主要特点如下：过滤精度高：水中悬浮物的去除率接近100%，经混凝处理的地表水，进水浊度≤20NTU时，出水浊度可控制在零度。
过滤速度快：设计流速为30m/h，为传统过滤器的3-5倍。
截污容量大：一般为5-10Kg/m3，是传统过滤器的2-4倍。
占地面积小：相同出力，占地仅为传统过滤器的1/3-1/2。
自耗水率低：为周期制水量的1%，传统过滤器为周期制水量3%以上。
可调性强：过滤精度、截污容量、过滤阻力等参数可根据需要随意调节。
不需更换滤元：滤元被污染后可方便地进行清洗，恢复过滤性能。
【性能规范表】【工作原理与结构特点】高效纤维束过滤器是一种性能先进的压力式纤维束过滤器，它采用了一种新型的束状软填料(纤维)作为过滤器的滤元，其滤料直径可达几十微米甚至几微米，并具有比表面积大，过滤阻力小等优点，解决了粒状滤料的过滤精度受滤料粒径限制等问题。
微小的滤料直径，极大地增加了滤料的比表面积和表面自由能，增加了水中杂质颗粒与滤料的接触机会和滤料的吸附能力，从而提高了过滤效率和截污容量。
纤维球过滤器技术说明(GQL2-2800)
GQL22800纤维球过滤器技术说明一、主要技术参数·直径（外径×壁厚）：φ2824×12·数量：2台·填料层高度：2000mm·纤维球直径：φ32·设备出力：正常：180t/h 最大：200t/h·运行流速：正常：29m/h 最大：50m/h·设计温度：常温·设计压力：0.60MPa·试验压力：0.75MPa·水头损失：＜10m·反洗膨胀高度：~500mm·设备总高：4100mm·设备单重：约9.5吨·运行荷重：约25.7吨·壳体厚度：12mm·封头厚度：14mm·人孔尺寸：DN500·视镜数量：2个·视镜耐压：0.80MPa·反洗水强度：0.5m3/min. m2·反洗时间：20min·反洗水耗：≤3%·进水口直径：DN200·出水口直径：DN200·反洗水入口直径：DN200·反洗水出口直径：DN200·排气口直径：DN80·进水装置型式：反射板式·出水装置型式：十字管式·搅拌机功率：22.0KW·防护等级：IP55·绝缘等级：B级·运行周期：24小时二、主要结构及工作原理纤维球过滤器主要由主体、封头、滤网、托板、进出水系统、搅拌系统、反洗水系统、填料等部件组成。
1、主要结构⑴主体壳体上下封头采用椭圆形标准封头，壳体板用武钢钢板，坡口机打好坡口后，用卷板机卷制成形，所有焊缝均用埋弧自动焊机焊接，其焊接质量符合GB150-1998钢制压力容器标准。
⑵上下滤网采用定制不锈钢丝网，结构紧密，使用寿命长。
⑶滤料承托采用钢板经钻床打孔，下方用工字钢作托架。
工业水处理几种常见过滤器的比较
普通石英砂+鹅卵石，多级滤料配比，滤料使用寿命较短（2年左右）
不锈钢滤网，常见有编织网、开孔网及楔形网
精密开槽叠片，PP（耐腐蚀）或尼龙（耐污染）材质
天然均质海砂，其他滤料可选，耐磨强度高，滤料正常使用寿命超过5年
天然均质海砂，其他滤料可选，可多级滤料配比，耐磨强度高，滤料正常使用寿命超过5年
配套管件阀门较多，现场安装调试复杂，装卸滤料麻烦，安装周期较长
系统在工厂进行完整测试，现场直接连接管道就可以使用，安装方便，周期短。普通水泥地面即可，不需特别地基
系统在工厂进行完整测试，现场直接连接管道就可以使用，安装方便，周期短。普通水泥地面即可，不需特别地基
系统在工厂进行完整测试，现场直接连接管道就可以使用，安装方便，周期短。普通水泥地面即可，不需特别地基
就地操作箱，半自动、手动控制，自动化程度不高
全自动PLC控制系统，自动、半自动、手动控制，状态信号可远传至DCS
全自动PLC控制系统，自动、半自动、手动控制，状态信号可远传至DCS
全自动PLC控制系统，自动、半自动、手动控制，状态信号可远传至DCS
全自动PLC控制系统，自动、半自动、手动控制，状态信号可远传至DCS
较高，设计不合理会造成滤料穿透泄漏，砂滤老化降解，容易滤料泄漏到水系统
一般，软性杂质和纤维性杂质容易穿透，过滤精度一般在为120-3000um
较高，尤其对软性杂质和纤维性杂质具有很高的扑捉能力，过滤精度可达20-400um
高，独特设计的集水器、布水器能保证系统长期稳定运行，不跑砂漏砂
高，独特设计的集水器、布水器能保证系统长期稳定运行，不跑砂漏砂
过滤形式
深层过滤
深层过滤深Βιβλιοθήκη 过滤深层过滤深层过滤
纤维球滤料的使用注意点与反洗综述
纤维球滤料的使用注意点与反洗材料药剂网整理纤维球滤料是由纤维丝扎结而成的，呈柔性，孔隙可变，它与传统的钢性颗粒滤料相比具有弹性效果好、不上浮水面、孔隙大、工作周期长，水头损失小等优点。
在过滤过程中受工作压力，上层截泥和滤料浸水后自重的影响，形成上疏下密的滤层分布状态，以其极大的比表面积，和空隙率吸附并截留水中的悬浮物。
滤层孔隙沿水流方向逐渐变小，比较符合理想滤料由上大下小的孔隙分布结构，效率高，滤速快，截污容量大，过滤效果好；可再生，用气水反冲洗，冲洗水量为过滤水量的1－2%，适应于各种水质的过滤。
纤维球滤料优点：1、持有原纤维球滤料所有优点：具有耐腐蚀、耐酸、耐温、吸附力强；同时对油具有理想的吸附及解吸附能力。
2、滤层孔隙率大、吸附截污能力强，出水精度高；反洗再生方便，独特的纤维结构使反洗达到搓洗的目的，反洗彻底，用水量少。
3、过滤效果好：进水指标：含油≤20mg/L ，SS≤15mg/L；出水指标：含油≤1mg/L，SS≤1mg/L；1微米粒径去除率：≥96%，COD 去除率＞60%。
纤维球滤料多久更换纤维球滤料使用周期一般为2-3年，水质好点的三年更换一次。
纤维球滤料能重复使用？纤维球滤料不可再生，掏出来的废纤维球滤料是不可重复利用的，其内部结构以破坏。
将掏出来的废旧纤维球滤料晒干后去除其表面脏东西用酸碱洗干净，再次使用。
过滤水质明显下降，此时纤维球滤料的纤维丝已很脆弱性能大打折扣。
因此不建议纤维球滤料重复使用。
纤维球滤料使用注意事项纤维球滤料在工作过程中，要经常检验其是否正常过滤，观察过滤水质情况。
纤维球滤料的使用周期纤维球滤料的使用周期要看工况情况了，温度、酸碱度、腐蚀性强的成分等。
还有纤维球滤料的成分与污水液体适应性问题。
还要看你设备的滤料选的级别而定，一般纤维球滤料也就用个一个月左右就需要更换了，如你采用的是全新改性纤维球滤料，一般使用二年后，打开人孔填装部分滤料就可以了，无需更换。
纤维球过虑器的结构设计及应用探讨
【 关键 词 】 纤 维球 过 滤 器 ； 悬浮物 ； 过 滤空隙； 尾 水
纤维球过滤器在某厂运行效果 随着我 国经济 的快速发展 ． 城市规模的不断扩大 。 工厂数量的不断 增加 造 成城 市污水 量 、 水量 的排放 不断 的增加 ． 污 水进入 天然 水 纤维球型号 国产纤维球 １ ８ ６ 体 的总 排放量 严 重超 标 ． 给我 国城 市居 民的健 康用 水造 成 了很 大 过滤速（ ｎ ｇ ｈ ） ２ ０ ３ ０ 的威胁 为了不 断 的削减 城市 水体 污染 的 浓度 ． 逐 步缩 减 污水 的 滤池进水 ｓ ｓ （ ｎ １ ， ｌ ｌ １ ｌ ５ ． ５ ｌ ２ 危害． 相关 部 门对纤 维球 过滤 器等 过滤 工 具 的结构 和应 用 范 围作 了 深 入 的 研 究 和 深 刻 的 探 讨 在 回 水 利 用 这 一 环 节 ． 提 出 了 很 多 滤池出水 ｓ ￣ （ ｍ ｓ ／ ｈ ） １ ． ７ ４ １ ． ２ ７ 解 决方 案 但 无论 哪种方 案都需 要高 额 的投 资和 先进 的净化设 备 去除率ｆ ％ ） ８ ８ ８ ９ 为 前提 ， 才能 够顺 利进行 。这一 现状 ， 使纤维 球过 滤技术 便被普 遍 滤 池 进 水 Ｃ Ｏ Ｄ（ ｍ￣Ｌ ） ８ ２ ７ ５ 的推广 和利用 纤 维球过 滤技术 是经 过我 国相关 部 门在 日本 发 明 的纤 维球 过滤 器的 基础 上 ． 经过 不断 的改 造 、 创 新 和发 展得 来 的 。 滤池出水 Ｃ Ｏ Ｄ （ ｍ ￣ Ｌ ） ４ ３ ３ ９ 【 刚 性纤 维和 弹性纤 维是其 主要 组成部 分
４ ． ６ ８ ００ ５
ｌ ６ ５
３ Ｏ ． Ｏ ５
１ ． ５ ９
纤维球过滤器
高效快速纤维球过滤器的应用摘要:介绍了纤维球过滤器的特点、工作原理及其在脱盐水装置中的应用效果。
现代化大型脱盐水装置中，为了充分利用一级脱盐阳树脂的交换性能，必须要控制进入一级阳离子交换器原水中的悬浮物含量，即低于2mg／L。
兰州石化公司某厂脱盐水装置属兰化乙烯改扩建工程的配套项目。
其制水的工艺过程采用PLC程序控制自动操作。
该装置于1996年一季度建成投产，至今已运行6年，各项指标均符合设计要求。
本文对其原水预处理系统纤维球过滤器作以介绍。
1 设备选型该脱盐水装置的原水由水厂抽取黄河水经澄清过滤后供给。
供水压力为0．3～0．4MPa(G)，原水中悬浮物含量正常约为5mg／L，洪水季节高达8mg／L 以上，为保护阳树脂不被污染，原水进入一级脱盐阳离子交换器前必须要进行预处理，使悬浮物含量低于2mg／L。
装置原水预处理的产水能力正常为310t／h，最大为360t／h。
预处理设备是选用常规的机械过滤器，还是选用新开发的纤维球过滤器，是参加建设的各方都极为关注的问题。
纤维球过滤器是清华大学90年代初开发的新型水过滤器。
该过滤器的主要优点是原水通过滤层的滤速高，最佳滤速为25～30m／h，当滤速为30m／h，仍可保证稳定的出水水质。
处理水量为360t／h时，若选巾3m的过滤器，其台数为2台。
根据本工程用地有限(机械过滤器需要5台)、投资紧张的特点，虽缺乏巾3m纤维球过滤器的某些操作数据，但可借鉴国内已有的巾2m过滤器的相关经验，再采取一些相应的措施，应当可以满足本工程的需要。
因此最终选择了采用两台直径3m的纤维球过滤器并列运行的方案。
2 纤维球过滤器的特点及工作原理纤维球过滤器体内填充高度约1．2m的涤纶纤维球作为过滤层，原水由过滤器上部进入设备，经过过滤层将水中颗粒、胶状物等悬浮物质截留于过滤层中的上部，经过滤层由下部流出，使出水悬浮物低于2mg／L，以确保一级脱盐水装置的稳定运行。
涤纶纤维球滤料具有柔性好、密度小、可压缩和空隙率大的特点，过滤时受工作压力、上层截泥和滤料白重的影响，形成上松下密的理想滤层分布状态，纤维球以其极大的比表面积和孔隙率吸附并截留水中的悬浮颗粒，充分发挥出滤料深层截污能力；因反冲洗容易，故自用水率低；还具有耐磨损、化学稳定性强的优点；当滤料受有机物污染严重时，还易于采用化学清洗方法再生。
纤维球过滤器反洗强度计算
纤维球过滤器反洗强度计算
纤维球过滤器是一种常用的水处理设备，用于去除水中的杂质和
颗粒物。
在使用过程中，纤维球过滤器需要进行反洗操作，以清除过
滤器中的污物和颗粒物。
为了保证反洗的强度足够，需要进行强度计算。
纤维球过滤器反洗强度的计算公式如下：
反洗强度＝（过滤器体积×水中杂质浓度）÷（反洗水量×反洗
时间）
其中，过滤器体积指的是过滤器的容积大小，单位为立方米
（m³）。
水中杂质浓度指的是水中颗粒物的浓度，单位为毫克每升（mg/L）。
反洗水量指的是反洗操作中使用的水量，单位为立方米
（m³）。
反洗时间指的是反洗操作的持续时间，单位为分钟（min）。
反洗强度的计算结果应该为一个数值，单位为立方米每小时
（m³/h）。
这个数值可以用来判断反洗操作的强度是否足够，以及是
否需要进行调整。
需要注意的是，在进行反洗强度计算时，还需要考虑到过滤器的
设计参数和实际运行情况，以确保计算结果的准确性和可靠性。
纤维球过滤器出水标准
纤维球过滤器出水标准引言：纤维球过滤器是一种常用的水处理设备，它能够有效地去除水中的杂质和悬浮物，提高水质的纯净度。
但是，纤维球过滤器的出水标准对于不同的应用场景有所差异，本文将从多个角度探讨纤维球过滤器出水标准的问题。
一、物理性能要求：1. 悬浮物去除率：纤维球过滤器的主要功能是去除水中的悬浮物，所以出水标准中最重要的指标之一就是悬浮物的去除率。
一般来说，对于工业用水，悬浮物去除率应达到90%以上，对于饮用水，悬浮物去除率应达到95%以上。
2. 水质浊度：浊度是评价水质清澈程度的指标，纤维球过滤器的出水浊度应低于国家标准规定的限值。
例如，对于工业用水，浊度应低于5NTU，对于饮用水，浊度应低于1NTU。
二、化学性能要求：1. pH值：水的pH值对于许多工业和生活用水的应用有着重要影响，纤维球过滤器出水的pH值应在6.5-8.5之间，以确保水的酸碱度适宜。
2. 溶解氧：溶解氧是水体中溶解的氧气的含量，对于水的生态环境和生物生存有着重要影响。
纤维球过滤器出水的溶解氧含量应满足国家标准的要求，一般来说，溶解氧含量应不低于5mg/L。
三、微生物性能要求：1. 可生长菌总数：纤维球过滤器应能有效地去除水中的细菌和其他微生物，出水的可生长菌总数应低于国家标准规定的限值。
例如，对于饮用水，可生长菌总数应低于100CFU/mL。
2. 大肠菌群：大肠菌群是评价水中细菌污染程度的重要指标，纤维球过滤器出水的大肠菌群含量应低于国家标准规定的限值。
例如，对于饮用水，大肠菌群含量应低于10CFU/100mL。
四、其他性能要求：1. 运行稳定性：纤维球过滤器的运行稳定性对于长期使用和维护管理有着重要影响。
出水标准中应包含对运行稳定性的要求，例如，出水水质应稳定在一定的范围内，不受外界因素的影响。
2. 出水流量：纤维球过滤器的出水流量应满足使用需求，对于工业用水，出水流量应能够满足生产要求，对于饮用水，出水流量应能够满足日常生活用水的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纤维球过滤器
操作、维护
说
明
书
江苏双翔环保科技有限公司
一、原理简介和性能：
纤维球过滤器为钢制圆形罐，采用经特殊加工后的纤维球为过滤介质，具有较强的吸附能力，并能反冲洗再生，抗压能力强，化学性能稳定，硬度高，耐磨性好，长期使用不需经常更换，吸附截污能力强、亲水性好、抗油浸，且该滤料比重略大于水反冲再生方便，其最大特点就是能直接采用滤前水反冲洗，无需借助气源和化学药剂，运行成本低\管理方便,反冲洗强度低,效果好,滤料不易腐烂,经久耐用．
二、操作运行说明：
1、操作前的准备：
（1）检查各连接管道进出口是否符合要求，并进水进行试运转，观察各传动部件是否灵活，电气控制元件是否动作可靠，有无异常噪音，人孔、手孔、阀门等是否漏水．
（2）检查减速机润滑油的加注情况，并达到油标位置的要求．
（3）确认设备无以上问题可做以下运行工作．
2、设备的正常操作运行：
（1）打开进、出水阀及放气阀，关闭反冲进水阀反冲排污阀，待放气口出现溢水时关闭放气阀，进入正常运行．
3、反冲洗：
（1）当滤前滤后压力差为0.03~0.04MPa时，打开反冲进水阀门、反冲排污阀，关进水泵、关闭进水阀、关闭出水阀。
同时开启电动机进行搅拌，冲洗时间为8~10分钟，同时观察其水质情况，待出水清澈，即可停止反冲洗。
（2）完成反冲洗后关闭电机进行过滤。
（3）进行过滤时打开进、出水阀及放气阀，关闭反冲进水阀反冲排污阀，待放
气口出现溢水时关闭放气阀，进入正常运行．
三、注意事项：
1、本设备应必须保证足够的冲洗强度，冲洗时除了清洗滤料外还消除滤料
的结块，故冲洗强度应十分注意。
2、必须保证足够的冲洗时间，冲洗时间不足时，一方面滤料没有足够的碰
撞时间，另一方面冲洗水脏水来不及排除导致污物重返滤层。
3、经常检查观察驱动机构运转是否正常，如有异常应尽早停车检查，排除
故障。
4、对运转机械应经常加注润滑油或油脂。
5、如发现密封件漏水，应及时进行更换或调整。
6、新减速机开始运行满30小时后，应全部排掉箱内机油，清洗后加注同规
格机油，以后每隔6~12个月调换新机油一次。
工作前必须检查油面，低于油标线则随时添加润滑油。
7、如果放水管有少量的水滴出属正常现象，放水管不可以设置阀门。
