焊缝符号表示方法
焊缝符号表示方法

焊缝符号表示方法焊接是一种常见的金属加工方法,它通过加热金属至熔点,然后使其冷却形成一体的工艺。
在焊接过程中,焊缝符号是非常重要的,它能够清晰地表示焊接部位和焊接方法,为焊接工作提供了重要的参考依据。
下面我们将介绍焊缝符号的表示方法。
1. 直角焊缝符号。
直角焊缝符号是最常见的一种,它表示了两个金属零件的直角焊接。
在图纸上,直角焊缝符号通常是一个L形的符号,其中一条线代表一侧的焊缝,另一条线代表另一侧的焊缝。
这种符号简单明了,便于工人理解和操作。
2. 对接焊缝符号。
对接焊缝符号用于表示两个金属零件的对接焊接。
在图纸上,对接焊缝符号通常是两条平行线,代表两个金属零件的对接部位。
通过对接焊缝符号,工人可以清晰地了解焊接的位置和方式,确保焊接质量。
3. 角焊缝符号。
角焊缝符号用于表示两个金属零件的角焊接。
在图纸上,角焊缝符号通常是一个带有角度标识的符号,以及焊缝的具体位置。
这种符号能够准确地指导工人进行角焊接,确保焊接质量和工艺要求。
4. 焊缝尺寸表示。
除了表示焊接位置和方式,焊缝符号还需要标注焊缝的尺寸。
这包括焊缝的宽度、深度和长度等信息。
在图纸上,焊缝尺寸通常用数字和符号表示,工人需要根据这些信息进行具体的焊接操作。
5. 焊缝形状表示。
焊缝形状对焊接质量和外观有着重要影响,因此在焊缝符号中也需要标注焊缝的形状。
常见的焊缝形状包括平焊、搭接焊、角焊、对接焊等,它们分别对应不同的焊接工艺和要求。
总结,焊缝符号是焊接图纸中非常重要的一部分,它能够清晰地表示焊接位置、方式、尺寸和形状,为焊接工作提供了重要的参考依据。
在实际工作中,工人需要准确理解和操作焊缝符号,确保焊接质量和工艺要求。
希望本文介绍的焊缝符号表示方法能够对大家有所帮助。
焊缝符号表示方法

焊缝符号表示方法
简介
焊缝符号是结构件和其它零件结合时,用于表明焊缝位置、类型和姿态的标记或代号法,也叫焊接符号。
焊缝符号表示方法
1.符号由两部分组成:焊缝形式符号和焊缝性能符号。
符号隐含的意思被描述为一种“形式/性能”(form/feature)混合编码方式。
2.焊缝形式符号:描述了焊缝的位置和形式,由位置符号、形式符号和比例符号三部分组成。
(1)位置符号指示焊缝的位置,主要有7种,分别为终头焊缝、完整焊缝、根接坡口焊缝、顶宽口焊缝、贴合背部焊缝、封口空部焊缝和角焊缝。
(2) 形式符号指示焊缝的形式,主要有8种,分别为直焊缝、等厚双宽焊缝、等厚单宽焊缝、斜角焊缝、法兰焊缝、线边焊缝、反边焊缝和旋转中心焊缝。
(3)比例符号指示焊缝粗细和长短,主要有8种,分别为椭圆比例符号、等黑比例符号、弱伸符号、背面过度符号、长边弦比例符号、宽边弦比例符号、锥斜比例符号和定位余量符号。
3.焊缝性能符号:描述焊缝的性能特征,主要表明焊缝的附加性能,如焊接方法和技术参数,以及焊缝连接要求,同时还可以用来表
明替换焊缝类型。
根据不同的标准,焊缝性能符号大致可分为8种,
分别为焊接工艺符号、替换执行符号、熔池轮廓符号、熔池深度符号、焊接电流符号、焊接电压符号、焊接时间符号和焊接频率符号。
4.根据不同的标准,焊缝符号仍有许多改变,其格式及定义也略
有不同,但都是基于统一的原则。
总结
焊缝符号是通过位置符号、形式符号和比例符号三部分,以及焊
接工艺符号、替换执行符号等8种焊缝性能符号表示出来的一种“形
式/性能”混合编码方式,用以表示焊缝位置、类型和姿态以及焊接方
法和技术参数等。
最常用焊缝符号表示方法

4焊缝符号4.1 基本符号4.1.1基本符号是表示焊缝横截面形状的符号,常用基本符号见表1。
表1常用基本符号序号角焊缝点焊缝I形焊缝Il V形焊缝单边V形焊缝1/6带钝边V形焊缝表1 (完)常用基本符号塞焊缝或槽焊缝4.1.2 在焊接标注时,焊缝的基本符号必须标注。
4.1.3对于需要开坡口的焊缝,当设计对坡口形状有特殊要求时,则应在技术图样中画出焊缝坡口的断面图,并明确各项要求;设计对坡口形状无特殊要求时, 则技术图样中不做规定, 应由工艺人员在工 艺文件中予以明确。
4.2 辅助符号4.2.1辅助符号是表示焊缝表面形状特征的符号,见表序号 缝焊缝10 11 封底焊缝喇叭形焊缝单边喇叭形焊缝2。
4.3 补充符号4.3.1补充符号是为了补充说明焊缝的某些特征而采用的符号,见表3。
4.3.2当焊缝具有表3所列特征时,则必须标注相应的补充符号。
4.4 尺寸符号4.4.1 常用尺寸符号见表4,表中各尺寸符号,在图样中应标出具体数值。
表4焊缝尺寸符号442确定焊缝位置的尺寸不在焊缝符号中给出,而是将其标注在图样上。
443塞焊缝、槽焊缝带有斜边时,应该标注孔底部的尺寸。
5焊接符号在图样上的表示及其标注完整的焊接标注除了上述基本符号、辅助符号、补充符号、尺寸符号及数据以外,还包括指引线及必要的说明。
5.1 指引线指引线一般由带有箭头的指引线(箭头线)和两条基准线(一条为细实线,另一条为虚线)组成, 两条基准线间隔为2b(b为视图轮廓线宽度),见图1。
基准线一般应与图样的底边相平行,但在特殊条件下亦可与底边相垂直。
a)图2带单角焊缝的T型接头侧的工件,见图3。
b )必要时,允许箭头线弯折一次,见图b) 焊缝在非箭头侧:如图 2 (b)所示,即箭头线指在焊缝的背面。
5.1.2 箭头线的位置箭头线相对焊缝的位置一般无特殊要求,但是在标注■形焊缝时,箭头线应指向带有坡口一5.1.1焊缝在箭头侧:如图2(a)所示,即箭头线指在焊缝上;葫头线<a)焊缝在箭头侧图3箭头线的位置5.2焊缝在图样上的表示5.2.1 除点焊缝、缝焊缝、塞焊缝和槽焊缝以外的各种焊缝,在图样上表示时,应符合下述规定:a) 可见焊缝纵向可用2b〜2.5b等粗的实线表示(可使用区别于黑色的颜色)见图5 (a);b ) 不可见焊缝纵向可用2b〜2.5b等粗的粗虚线表示,见图 5 (b);C ) 焊缝的横截面应按焊缝实际截面形状绘制并涂黑,见图 5 (C)。
焊缝符号表示法

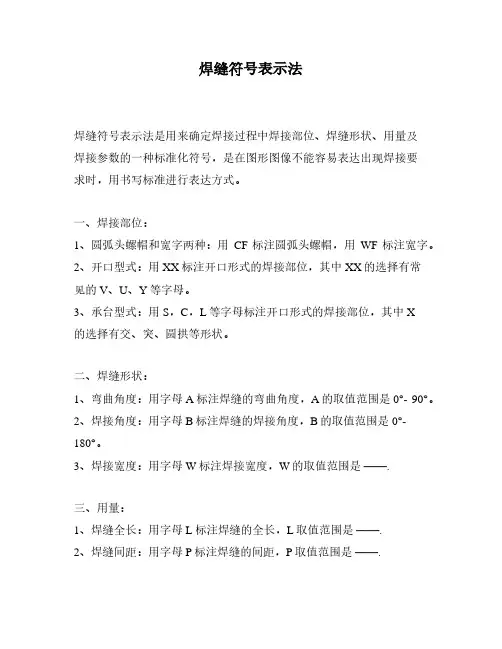

焊缝符号表示法
焊缝符号表示法是用来确定焊接过程中焊接部位、焊缝形状、用量及
焊接参数的一种标准化符号,是在图形图像不能容易表达出现焊接要
求时,用书写标准进行表达方式。
一、焊接部位:
1、圆弧头螺帽和宽字两种:用CF标注圆弧头螺帽,用WF标注宽字。
2、开口型式:用XX标注开口形式的焊接部位,其中XX的选择有常
见的V、U、Y等字母。
3、承台型式:用S,C,L等字母标注开口形式的焊接部位,其中X
的选择有交、突、圆拱等形状。
二、焊缝形状:
1、弯曲角度:用字母A标注焊缝的弯曲角度,A的取值范围是0°- 90°。
2、焊接角度:用字母B标注焊缝的焊接角度,B的取值范围是0°- 180°。
3、焊接宽度:用字母W标注焊接宽度,W的取值范围是——.
三、用量:
1、焊缝全长:用字母L标注焊缝的全长,L取值范围是——.
2、焊缝间距:用字母P标注焊缝的间距,P取值范围是——.
四、焊接工艺参数:
1、焊接电流:用字母I标注焊接电流值,I的取值范围——.
2、焊接时间:用字母T标注焊接时间,T的取值范围——.
3、焊接温度:用字母K标注焊接温度,K取值范围——.
4、倾斜角度:用字母D标注焊缝的倾斜角度,D的取值范围——.
以上是关于焊缝符号表示法的内容,它是一种标准化的符号,可以有效的表达出焊接要求,具体的还要根据实际的要求来确定。
希望我们在使用时能精炼此种符号表示法,以求更好的效果。
焊缝符号表示方法

2021/7/1
8
图3
2021/7/1
9
(2)指引线采用细实线绘制,一般由带箭头的指引线(称为箭头线) 和两条基准线(其中一条为实线,另一条为虚线,基准线一般与图纸标 题栏的长边平行)必要时可以加上尾部(90°夹角的两条细实线),如 图4所示。
图4焊缝的指引线
2021/7/1
10
(3)箭头线对于焊缝的位置一般没有特殊的要求。当箭头线直接指向 焊缝时,可以指向焊缝的正面或反面。但当标注单边V形焊缝、带钝边 的单边V形焊缝、带钝边的单边J形焊缝时,箭头线应当指向有坡口一 侧的工件。如图5a、b所示。
表示法.pdf
2021/7/1
25
谢谢
2021/7/1
26
结束语
若有不当之处,请指正,谢谢!
图1 常见的焊缝接头和焊缝形式
2021/7/1
2
焊缝的表示方法 (1)焊缝的结构形式用焊缝代号来表示,焊缝代号主要由:基本符 号、辅助符号、补充符号、指引线和焊缝尺寸等组成。
常见焊缝的基本符号如表1所示,它是用来说明焊缝横截面的基本 形状或特征。
2021/7/1
3
表1 常用焊缝基本符号
2021/7/1
4
表2基本符号的应用
2021/7/1
5
辅助符号见表3所示,它是表示焊缝表面形状的符号,如凸起或凹下
等;
表3 焊缝的辅助符号
2021/7/1
6
补充符号见表4所示,它是用来补充说明有关焊缝或接头的某 些特征(如表面形状、衬垫、焊缝分布、施焊地点等)。
表4
2021/7/1
7
补充符号运用示例
图2表示四周有焊缝 “ ”的用法
2021/7/1
常用焊缝的基本符号与标注方法

IMM国际煤机集团四维设计研究院部培训2009年12月16日焊缝符号的表示方法一、焊缝符号1.根本符号-是用来表示焊缝横截面形状的符号〔如角焊缝、坡口焊等〕2.辅助符号-是用来表示焊缝外表形状特征的符号〔如坡口焊符号上加一水平线表示焊平等〕3.补充符号-是用来补充说明焊缝的某些特征的符号〔三面焊符号、周围焊符号等〕1.常用的根本符号〔见表一〕1.1角焊缝根本符号焊缝型式标注方法1.2V形焊缝〔双边坡口焊〕根本符号焊缝型式标注方法1.3单边V形焊缝〔单边坡口焊〕根本符号焊缝型式标注方法按照设液压支架设计规,“外露焊缝尽量不留缺口〞的原那么如:顶梁中的横筋和主筋一样高时筋板就要倒角〔能用标准板时用B2或B3〕1.4带钝边J形焊缝根本符号焊缝型式标注方法1.5塞焊缝或槽焊缝根本符号焊缝型式标注方法表一:常用的根本符号2.辅助符号-是用来表示焊缝外表形状特征的符号〔见表二〕平面符号、凹面符号、凸面符号表二:辅助符号3.补充符号――是用来补充说明焊缝的某些特征的符号〔见表三〕如周围焊,三面焊,现场焊等表三:补充符号二|、符号在图样上的位置1、根本要求完整的焊缝表示方法除了上述根本符号、辅助符号、补充符号外,还包括指引线,一些尺寸符号与数据。
指引线一般由带有箭头的指引线〔简称箭头线〕和两条基准线〔一条为实线,一条为虚线〕两局部组成。
〔见图1〕。
图1:指引线2箭头线和接头的关系〔见图2〕2.1接头的箭头侧2.2接头的非箭头侧3.箭头线的位置箭头线相对焊缝的位置一般没有特殊要求,但是在标注V、J形焊缝时,箭头线应指向带有坡口一侧的工件。
见图3〔a〕必要时,允许箭头线弯折一次见图3〔b〕。
4.基准线的位置〔见图4〕基准线的虚线可以画在基准线的实线下侧,也可以画在实线的上侧。
基准线一般应与图样的底边相平等,但在特殊条件下亦可与底边相垂直。
5.根本符号相对基准线的位置a.如果焊在接头的箭头侧,那么将根本符号标在基准线的实线侧〔见图4 a〕;b.如果焊颖在接头的非箭头侧,那么将核苷酸符号标在基准线的虚线侧〔见图4b〕。
焊缝符号及标注方法

焊条电弧焊项目1.3垂直固定管对接焊条电弧焊施工焊缝符号及标注方法一、焊缝符号焊缝符号(焊缝代号)是指在图样上标注焊接方法、焊缝尺寸和焊缝尺寸的符号。
根据GB/T324-2008标准规定,焊缝符号一般由基本符号与指引线组成,必要时还要加上补充符号、焊缝尺寸符号等。
1.基本符号基本符号是表示焊缝横截面形状的符号,常用焊缝的基本符号、图示法及标注方法示例见表1。
表1 常用基本符号及标注方法2.补充符号补充符号是为了补充说明有关焊缝或接头的某些特征(如表面形状、衬垫、焊缝分布、施焊地点等)而采用的符号,见表2。
表2 补充符号3.指引线完整的焊缝表示方法除了上述基本符号、补充符号以外,还包括指引线、一些尺寸符号及数据。
指引线一般由带箭头的指引线(箭头线)和两条基准线(一条为细实线,一条为虚线)两部分组成,如图1所示。
基准线的虚线可以画在基准的实线上侧或下侧,基准线一般与图样的底边平行,特殊条件下也可与底边相垂直。
箭头线用细实线绘制,箭头指向有关焊缝处,必要时允许箭头线折弯一次。
图1 指引线4.焊缝尺寸焊缝尺寸一般不标注,设计或生产需要注明焊缝尺寸时才标注,常用焊缝尺寸符号见表3。
5.焊接方法焊接方法很多,常用的有:电弧焊、电渣焊、点焊和钎焊等。
焊接方法可用文字在技术要求中注明,也可用数字代号直接注写在尾部符号中。
常用焊接方法及代号,见表4。
表3焊缝尺寸符号表4 焊接方法及代号二、焊缝的标注方法1.箭头线与焊缝位置的关系箭头线相对焊缝的位置一般没有特殊要求,箭头线可以标在有焊缝一侧,也可以标注在没有焊缝一侧,如图2所示,并参见表1。
2.基本符号相对基准线的位置为了在图样上能确切地表示焊缝位置,标准中规定了基本符号相对基准线的位置,见图3所示。
a)图焊缝接头在箭头侧,则将基本符号标在基准线的细实线一侧。
b)图焊缝接头不在箭头侧,则将基本符号标在基准线的虚线一侧。
C)图标注对称焊缝及双面焊缝时,可不画虚线。
图2 箭头线的位置图3 基本符号相对基准线的位置3.焊缝尺寸符号及数据的标注焊缝尺寸符号及数据的标注原则如图4所示。
焊缝符号表示法

焊缝符号表示法
焊缝的符号表示法是用来描述焊缝的一种表示方法,以便让读者更容易理解焊接工艺。
焊缝符号表示法是数学和图形语言结合起来的,主要分为2类:一般焊缝符号和特殊焊缝符号,两者均根据国际标准来编写,对焊缝的类型和尺寸有一定的规定。
一般焊缝符号的表示方式是:三角形→位置→直径→深度,在表示时,位置要根据焊缝所在零件的实际位置进行确定,比如表示外螺纹,即三角形>侧面>外螺纹直径>外螺紧长度。
特殊焊缝符号的表示方式也是表示位置,焊缝类型和焊缝尺寸,其中比较特殊的是表示拐角焊缝、偏心焊缝等。
因为拐角焊缝有多面之分,焊缝表示时,要分别标明其中每一面的角度,如三角形→圆角拐角→线宽→线长→第1角度→第2角度。
而偏心焊缝就要分别描述其焊缝起点位置和终点位置,如三角形→偏心焊缝→起点→终点。
焊缝的符号表示与焊接要求有着密切的关系,不仅是设计文件中最重要的内容,也是编排船舶、管道系统焊接工艺规范手册的重要组成部分。
正确的标记焊缝,可以使技术人员准确的理解焊缝的尺寸和形状,从而保证焊接质量。
因此,焊缝的符号表示法是对焊接质量至关重要的,工程师在使用时也要特别注意,以保证结构的牢固可靠,确保前提下的质量水平,为了加强对焊缝符号表示法的认识,尽可能多的去学习使用表示法及其不断发展的变化,从而保证结构的牢固可靠性和质量水平,为人类带来更多的安全和便利。
常用焊接符号表示方法

为规范结构件焊缝标注,依据相关标准,列出常用焊缝符号表示方法览表,以供工程图焊缝标注参照。
序号
示 意 图
焊
缝
标
焊 注 标
缝
方
注
法
符
方
举
法
号
例
表
:焊缝段数(一般
可不标段数)
:角焊尺寸
:焊缝长度
示
:相同焊缝数量
:焊缝距离
基本符号名称
方
辅助符号名称 和应用示例
法
补充符号名称
卷边焊缝(卷边完全熔化)
形焊缝
封底焊缝
说明
1.如果焊缝在接头的箭头侧,则将基本符号标在指引线基准线的实线侧。如果焊缝在接头的非箭头侧,则将基本符号标在指引线基准线的虚线侧。 2.标对称焊缝及双面焊缝时,指引线基准线可不加虚线。 3.在不致引起误解的情况下,当箭头线指向焊缝,而非箭头侧又无焊缝要求时,允许省略非箭头侧的基准线(虚线)。 4.不需要确切地说明焊缝的表面形状时,焊缝标注可不用辅助符号。 5.当断续焊缝、对称断续焊缝和交错断续焊缝的段数无严格要求时,允许如图示省略段数。 6.尾部符号后面的数字代号表示焊接及相关工艺方法,或表示相同焊缝的数量。 7.在同一图样中,当若干条焊缝的坡口尺寸和焊缝符号均相同时,可采用如图示的方法集中标注。 8.当同一图样中全部焊缝相同且巳用图示法明确表示其位置时,可统一在技术要求中用符号表示或用文字说明:如"全部焊缝为5 ";当图样中除明确标注外的其余焊缝完全相同时,也可用文字说明:如"未注焊缝为5 "。
平面
凹面
垫板
周边焊
α
α
α
α
β
α
最常用 焊缝符号表示方法

4焊缝符号4.1基本符号4.1.1基本符号是表示焊缝横截面形状的符号,常用基本符号见表1。
表1常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝表1(完)常用基本符号序号名称示意图符号7 缝焊缝8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2在焊接标注时,焊缝的基本符号必须标注。
4.1.3对于需要开坡口的焊缝,当设计对坡口形状有特殊要求时,则应在技术图样中画出焊缝坡口的断面图,并明确各项要求;设计对坡口形状无特殊要求时,则技术图样中不做规定,应由工艺人员在工艺文件中予以明确。
4.2辅助符号4.2.1辅助符号是表示焊缝表面形状特征的符号,见表2。
表2辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2对焊缝的表面无要求时,则不标注辅助符号。
4.3补充符号4.3.1补充符号是为了补充说明焊缝的某些特征而采用的符号,见表3。
4.3.2当焊缝具有表3所列特征时,则必须标注相应的补充符号。
表3补充符号序号名称示意图符号标注示例说明1带垫板符号V形对接焊缝,底面有垫板2 三面焊缝符号工件三面施角焊缝,焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号(同上述三面焊缝符号)标注焊接方法及处数N等说明4.4尺寸符号4.4.1常用尺寸符号见表4,表中各尺寸符号,在图样中应标出具体数值。
表4焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2 焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d 点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2确定焊缝位置的尺寸不在焊缝符号中给出,而是将其标注在图样上。
最常用焊缝符号表示方法

4 焊缝符号4.1 基本符号4.1.1 基本符号是表示焊缝横截面形状的符号,常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝表1(完)常用基本符号序号名称示意图符号7 缝焊缝8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时,焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝,当设计对坡口形状有特殊要求时,则应在技术图样中画出焊缝坡口的断面图,并明确各项要求;设计对坡口形状无特殊要求时,则技术图样中不做规定,应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号,见表2。
表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时,则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号,见表3。
4.3.2 当焊缝具有表3所列特征时,则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝,底面有垫板2 三面焊缝符号工件三面施角焊缝,焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号(同上述三面焊缝符号)标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4,表中各尺寸符号,在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出,而是将其标注在图样上。
焊接基础知识:焊缝符号表示方法

技术发展部
工艺室
四、焊缝符号表示方法
(一)焊缝的图示法
技术发展部
工艺室
四、焊缝符号表示方法
(一)焊缝的图示法
2、视图
焊缝画法也可以采用粗线表示焊缝,如图 3 所示。但在 同一图样中,只允许采用一种画法。
技术发展部
工艺室
四、焊缝符号表示方法
(一)焊缝的图示法
2、视图
在表示焊缝端面的视图中,通常用粗实线绘出焊缝的轮 廓。必要时,可用细实线画出焊接前的坡口形次等,如 图4所示。
焊接基础知识
技术发展部
工艺室
焊缝符号表示方法
技术发展部
工艺室
四、焊缝符号表示方法
焊缝符号:在图纸上标注出焊缝形式、焊缝尺寸 和焊接方法的符号。
GB/T 324-2008 焊缝符号表示方法
技术发展部
工艺室
四、焊缝符号表示方法
基本符号:是表示焊缝横截面的基本形式或特 征,它采用近似于焊缝横截面形状的符号表示。
技术发展部
工艺室
四、焊缝符号表示方法
(二)焊缝符号的简化标注方法
2、在焊缝符号中标注交错对称焊缝的尺寸时 ,允许在基准线上只标注一次,如下图所示。
技术发展部
工艺室
四、焊缝符号表示方法
(二)焊缝符号的简化标注方法
3、当断续焊缝、对称断续焊缝和交错断续焊 缝的段数无严格要求时,允许省略焊缝段数, 如下图所示。
技术发展部
工艺室
四、焊缝符号表示方法
基本符号:
技术发展部
工艺室
四、焊缝符号表示方法
基本符号:
技术发展部
工艺室
四、焊缝符号表示方法
基本符号的组合:标准双面焊缝或接头时,基本 符号可以组合使用。
焊缝符号表示法清晰版

基准线(虚线)
3、箭头线 箭头直接指向的接头侧为“接头的箭头侧
〞,与之相对的那么为“接头的非箭头侧〞。 见图
接头B
箭头线
接头B的箭头侧
接头B的非箭头侧
接头A的非箭头侧 接头A
接头A的箭头侧 箭头线
4、根本符号与基准线的相对位置 • 根本符号在实线侧时,表示焊缝在箭头侧。
焊缝在箭头侧
焊缝在箭头侧
• 根本符号在虚线侧时,表示焊缝在非箭头侧。
应采用示意图标注。
2、尺寸符号
a β
K H
d n=2
l e
N=3
3、标注规那么
• 横向尺寸标注在根本符号的左侧; • 纵向尺寸标注在根本符号的右侧; • 坡口角度、坡口面角度、根部间隙标注在根本符号的的上侧 • 或下侧; • 一样焊缝数量标注在尾部; • 当尺寸较多不易分辨时,可在尺寸数据前标注相应的尺寸符 • 号; • 当箭头线方向改变时,上述规那么不变。
焊缝符号表示法清晰版
一、根本符号
1、Ⅰ形焊缝
符号
示意图
2、V形焊缝
符号
示意图
3、单边V形焊缝
符号
示意图
4、带钝边V形焊缝
符号
示意图
5、带钝边单边V形焊缝
符号
示意图
6、带钝边U形焊缝
符号
示意图
7、带钝边J形焊缝
符号
示意图
8、角焊缝
符号
示意图
9、封底焊缝
符号
示意图
10、塞焊缝或槽焊缝
双面局部熔透焊缝
45 °
p:焊缝长度; H:间距; K:焊脚尺寸
45° p8H20K10
H25K10 60°
60°
示意图
最常用 焊缝符号表示方法

4(一)焊缝符号4.1 基本符号4.1.1基本符号是表示焊缝横截面形状的符号,常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V 形焊缝表1(完)常用基本符号序号名称示意图符号7 缝焊缝8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2在焊接标注时,焊缝的基本符号必须标注。
4.1.3对于需要开坡口的焊缝,当设计对坡口形状有特殊要求时,则应在技术图样中画出焊缝坡口的断面图,并明确各项要求;设计对坡口形状无特殊要求时,则技术图样中不做规定,应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1辅助符号是表示焊缝表面形状特征的符号,见表2。
表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时,则不标注辅助符号。
4.3 补充符号4.3.1补充符号是为了补充说明焊缝的某些特征而采用的符号,见表3。
4.3.2当焊缝具有表3所列特征时,则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝,底面有垫板2 三面焊缝符号工件三面施角焊缝,焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号(同上述三面焊缝符号)标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4,表中各尺寸符号,在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K 角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出,而是将其标注在图样上。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
焊缝符号表示方法
2008-03-20 发布2008-03-21 实施江铃汽车集团技术中心G901项目组发布
江铃汽车集团技术中心标准
焊缝符号表示方法
____________________________________________________________________________________________ ___
1 范围
本标准规定了焊缝符号表示方法及焊接方法的代号。
本标准适用于本技术中心G901项目组范围内的产品图样上常用焊缝的标注和绘制。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T324—1988 焊缝符号表示法
GB5185—1985 金属焊接及钎焊方法在图样上的表示代号
GB12212—1990 技术制图焊缝符号的尺寸、比例及简化表示法
GB/T5117—1995 碳钢焊条
GB/T14957—1994 熔化焊用钢丝
GB/T14958—1994 气体保护焊用钢丝
GB/T3131—1988 锡铅焊料
GB/T3375—1994 焊接术语
3 术语
见GB/T3375—1994《焊接术语》中的规定。
4 内容
4.1 焊缝符号
焊缝符号一般由基本符号和带箭头的指引线组成,必要时还可加注辅助符号和补充符号(焊缝符号的尺寸比例详见附录A)。
4.1.1 基本符号
基本符号是表示焊缝横截面形状的符号,按GB324-88的规定执行,常用符号见表1。
4.1.2 辅助符号
4.1.2.1辅助符号是表示焊缝表面形状特征的符号,见表2。
4.1.2.2 当不需要确切地说明焊缝表面特性时,可不使用辅助符号。
4.1.3补充符号
4.1.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号,见表3。
4.1.3.2当不需要补充说明焊缝的某些特征时,就不必使用补充符号。
1
表1 基本符号
4.1.3.3在尾部符号后标注焊接方法。
焊接方法按GB5185—85中规定的数字代号表示,常用焊接方法见第4.3条的规定。
4.2 焊接在图样上的标注
4.2.1完整的焊接标注应包括基本符号、辅助符号、补充符号、指引线、尺寸数据和焊接方法。
4.2.2指引线:指引线一般由带箭头的细实线(简称箭头线)和两条基准线(一条为实线,另一条为虚线)两部分组成。
虚实两条基准线根据图样布置可互为上、下,其方向一般应与图样主标题栏平行,见图1。
箭头一般指向焊缝的中心点或中心线上。
图1 指引线
4.2.3基本符号的标注
4.2.3.1当焊缝在箭头侧(即可见焊缝)时,则将基本符号注在实线基准线上,见图2a.。
4.2.3.2当焊缝在非箭头侧(即不可见焊缝)时,则将基本符号注在虚线基准线上,见图2b。
4.2.3.3 当焊缝为对称焊缝或双面焊缝时,均不画出虚线基准线,见图2c。
4.2.3.3在不致引起误解的情况下,或者只有可见焊缝时,省略虚线基准线。
4.2.4辅助符号的标注见表2。
补充符号的标注见表3。
4.2.5焊缝在图样上的画法
4.2.
5.1在图样上,凡是可见的各种焊缝纵向均用2倍轮廓线的粗实线表示(线宽1mm,颜色为蓝色,色号为5)见图2a。
凡是不可见焊缝,必要时应用等粗的粗虚线表示,见图2b表示。
各种焊缝的横截面均应按焊缝实际横截面形状绘制,并涂黑。
4.2.
5.2点焊接点的位置应用图样轮廓线线型绘制的“+”表示,塞焊的位置应用图样轮廓线线型绘制的
“⊕”表示,见表6
箭头侧
a)
非箭头侧
(b)
接头A
接头B 的箭头侧
(c ) 图2
4.2.6 焊缝尺寸符号及其标注位置
4.2.6.1 必要时,基本符号可附带焊缝尺寸,焊缝尺寸的符号见表4。
4.2.6.2 焊缝尺寸的标注原则
a. 焊缝横截面上的尺寸,均标注在基本符号的左侧,焊缝长度方向上的尺寸,均标注在基本符号的右侧,相同焊缝的数量标注在尾部符号后,见图3,表4。
b. 当在基本符号的左侧无任何标注,并且又无其它说明时,表示是对接焊缝,要完全焊透。
c. 当在基本符号的右侧无任何标注,并且又无其它说明时,表示焊缝在工件的整个长度上是连续的。
d. 当需要标注的尺寸较多,又不易识别时,应在各数据前加注其相应的尺寸符号。
4.2.7 确定焊缝位置的尺寸不属于焊缝尺寸,故应在图样中标出。
4.2.8
在图样上,除钎焊外,一般情况下不予规定焊条或焊丝的牌号,由工艺部门决定,但必
要时也可给出,并将其牌号注在基准线的上或下与基本符号相反的一侧,见表6中示例。
4.2.9 在图样上,一般情况下不予规定焊接方法,由工艺部门决定,但必要时,也可给出焊接
方法。
4.2.10
对焊接接头有要求时,应在视图中表达明确。
对焊缝的技术要求可在图样的技术要
求中表述。
表4
(N)
4.3 焊接方法代号
焊接方法代号按GB5185—85中规定的执行,常用的焊接方法及其代号见表5,供选用。
表 5
代号焊接方法代号焊接方法
1 电弧焊311 氧—乙炔焊
11 无气体保护的电弧焊33 氧—乙炔喷焊(堆焊)
111 手工电弧焊(涂料焊条熔化极电弧烛) 4 压焊
13 熔化极气体保护电弧焊42 摩擦焊
131 MIG焊:熔化极惰性气体保护焊7 其它焊接方法
76 电子束焊
135 MAG焊:熔化极非惰性气体保护焊(含
CO2气体保护焊)
781 螺柱电弧焊
141 TIG焊:钨板惰性气体保护焊(含钨极氩
弧焊)
185 旋弧焊782 螺柱电阻焊
2 电阻焊9 硬钎焊、软钎焊、钎接焊
代号焊接方法代号焊接方法
21 点焊91 硬钎焊
22 缝焊924 真空硬钎焊221 搭接缝焊94 软钎焊
23 凸焊942 火焰软钎焊231 滚凸焊943 炉中软钎焊
24 闪光焊944 浸沾软钎焊
25 电阻对焊951 波峰浇注软钎焊
3 气焊952 烙铁钎焊
4.3常见焊接标注示例见表6。
附录A
1.焊缝符号(即基本符号、辅助符号、补充符号)的笔间宽度与视图轮廓线相同。
2.焊接标注中的尺寸数字与视图中其它尺寸数字同大。
3.基本符号的高度等于尺寸数字,基本符号的画法及比例见表A1。
表A1
注: 1. 表A1中的尺寸b为视图轮廓线的宽度(b=0.5mm);
2. 辅助符号和补充符号的大小尺寸,可参照本表执行。
编制:邓菊根审核:批准:
