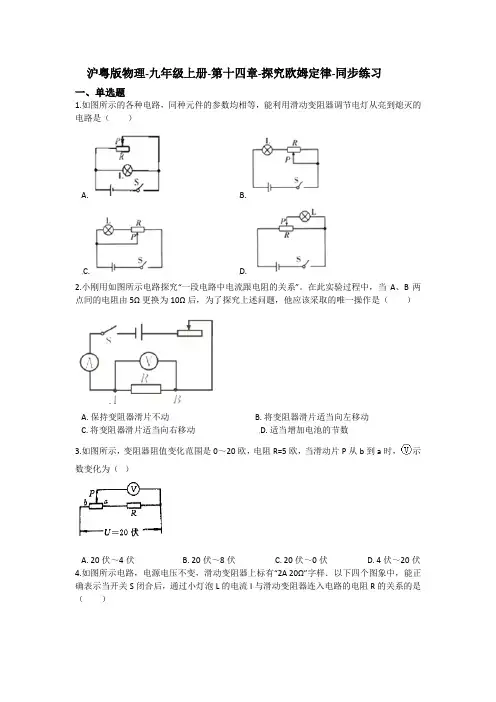

沪粤版物理-九年级上册-第十四章-探究欧姆定律-同步练习(含答案)

沪粤版物理-九年级上册-第十四章-探究欧姆定律-同步练习一、单选题1.如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（）A. B.C. D.2.小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。

在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（）A. 保持变阻器滑片不动B. 将变阻器滑片适当向左移动C. 将变阻器滑片适当向右移动D. 适当增加电池的节数3.如图所示，变阻器阻值变化范围是0～20欧，电阻R=5欧，当滑动片P从b到a时，示数变化为（）A. 20伏～4伏B. 20伏～8伏C. 20伏～0伏D. 4伏～20伏4.如图所示电路，电源电压不变，滑动变阻器上标有“2A 20Ω”字样．以下四个图象中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是（）A. B.C. D.5.如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲：U乙=5：3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲：I乙是（）A. 2：5B. 3：5C. 2：3D. 5：26.在用电流表、电压表测电阻的实验中，下列注意事项中错误的是（）A. 连接电路之前，先闭合开关B. 连接电路时，可以先从电源的负极开始C. 在无法估计被测值大小时，电流表、电压表应选用较大的量程D. 能将电压表直接接在电源的两极上7.如下图是甲、乙两个电阻的电流I与电压U的关系图象，将它们并连接入电路，下列说法正确的是（）A. 通过甲的电流大于通过乙的电流B. 通过甲的电流小于通过乙的电流C. 甲、乙并联的总电阻随它们两端电压的升高而减小D. 甲、乙并联的总电阻随它们两端电压的升高而增大8.在测量电阻的实验中，下列注意事项中不正确的是（）A. 连接实验电路时，开关应断开B. 测量时只要测量一组数据即可C. 在无法估计被测电压、电流的大小时，应采用试触法选取合适的量程D. 将变阻器连入电路时，滑片应放到使电路中的电流最小的位置二、多选题9.如图所示的电路中，电源电压恒为6V．只闭合开关S1时，电流表的示数为0.6A；同时闭合开关S1和S2时，电流表的示数为0.9A，则（）A. R1的阻值为20ΩB. R2的阻值为10ΩC. 同时闭合开关S1和S2时，通过R1的电流是0.3AD. 同时闭合开关S1和S2时，通过R2的电流是0.6A10.如图甲所示是一种检测煤气泄漏的电路，其中电源电压恒定不变，R0为定值电阻，R为气敏电阻，其阻值随煤气浓度变化曲线如图乙所示，则下列说法正确的是（）A. 天然所浓度增大，电流表示数变小B. 天然气浓度减小，电压表示数变小C. 天然气浓度增大，电路消耗的总功率变大D. 天然气浓度减小，电压表与电流表示数的比值变小11.在图所示的四个电路中，电源两端电压保持不变，若定值电阻R的阻值已知，则在不拆卸元件的情况下能够测出待测电阻R x阻值的电路是（）A. B.C. D.12.在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。

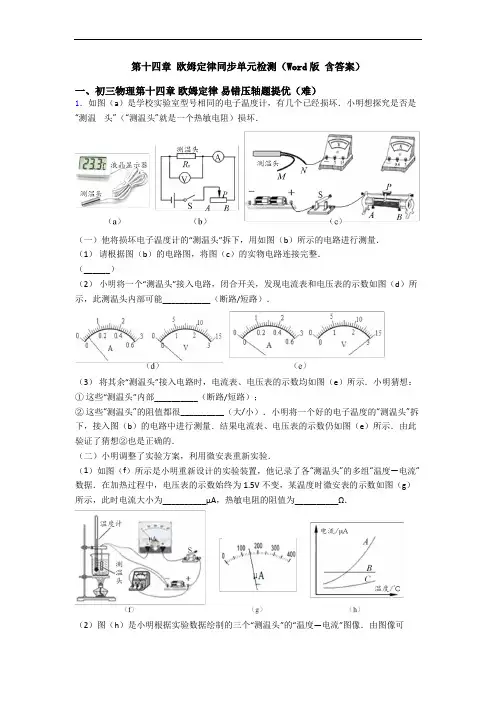

第十四章欧姆定律同步单元检测(Word版含答案)

第十四章欧姆定律同步单元检测（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．如图（a）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温头”（“测温头”就是一个热敏电阻）损坏．（一）他将损坏电子温度计的“测温头”拆下，用如图（b）所示的电路进行测量．（1）请根据图（b）的电路图，将图（c）的实物电路连接完整．（______）（2）小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d）所示，此测温头内部可能___________（断路/短路）．（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示．小明猜想：①这些“测温头”内部__________（断路/短路）；②这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b）的电路中进行测量．结果电流表、电压表的示数仍如图（e）所示．由此验证了猜想②也是正确的．（二）小明调整了实验方案，利用微安表重新实验．（1）如图（f）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．【答案】短路断路大 150 10000A 减小【解析】【详解】（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B 处以满足滑片P 向右滑时接入电路阻值变小，同时电流表选择0~0.6A 、电压表选择0~3V 的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：（2）从图（d ）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e ）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V ，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V 。

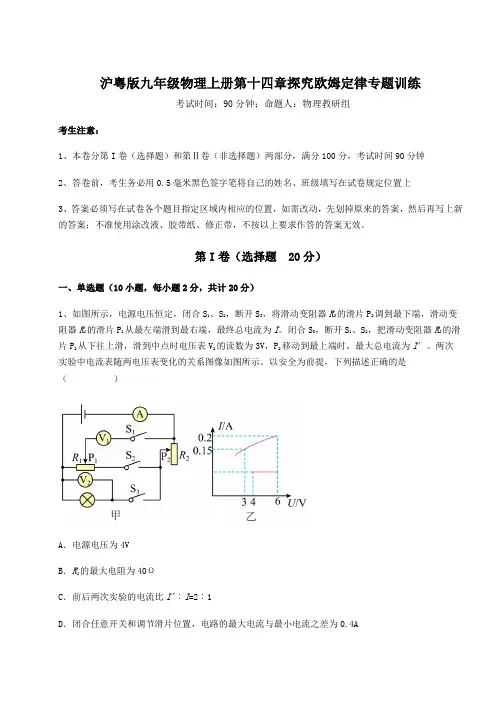

沪粤版九年级物理上册第十四章探究欧姆定律专题训练试题(含答案解析版)

沪粤版九年级物理上册第十四章探究欧姆定律专题训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，电源电压恒定，闭合S1、S2，断开S3，将滑动变阻器R2的滑片P2调到最下端，滑动变阻器R1的滑片P1从最左端滑到最右端，最终总电流为I。

闭合S3，断开S1、S2，把滑动变阻器R2的滑片P2从下往上滑，滑到中点时电压表V2的读数为3V，P2移动到最上端时，最大总电流为I′。

两次实验中电流表随两电压表变化的关系图像如图所示。

以安全为前提，下列描述正确的是（）A．电源电压为4VB．R1的最大电阻为40ΩC．前后两次实验的电流比I'︰I=2︰1D．闭合任意开关和调节滑片位置，电路的最大电流与最小电流之差为0.4A2、下列数据符合实际情况的是（）A．LED节能灯正常工作时的电阻为0ΩB．成人散步时走2km路程大约用半小时C．一枚一元硬币的重量大约是6N℃D．3月葫芦岛地区的平均气温为193、在图所示的电路中，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是（）A．电流表A示数与电流表A1示数的差值B．电流表A示数与电流表A1示数的比值C．电压表V示数与电流表A示数的比值D．电压表V示数与电流表A1示数的比值4、图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器R1的电阻随雾霾浓度的增大而减小。

当雾霾浓度增大时，下列说法正确的是（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小5、将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（）A．一定小于0.6A B．一定大于2.4AC．一定大于0.6A，但小于1.2A D．一定大于1.2A，但小于2.4A6、如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。

人教版九年级物理第14章《欧姆定律》单元练习(有答案)

九年级物理第14章《欧姆定律》单元练习一、选择题：1、在相同温度下，关于导体的电阻，下列说法正确的是 ( )A. 铜线的电阻一定比铝线的小B. 长度相同粗细也相同的铜线和铝线电阻相等C. 长度相同的两根铜线，粗的那根电阻较大D. 粗细相同的两根铜线，长的那根电阻较大2、如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为（）A. a为电流表，b为电流表B. a为电压表，b为电压表C. a为电流表，b为电压表D. a为电压表，b为电流表3、如图所示。

电源电压不变。

闭合开关后，将滑动变阻器的滑片向右移动时，电路中（）A．电流表的示数变大 B．电压表的示数不变C．电路的总电阻变小 D．小灯泡的亮度变暗4、如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（）A．一定是灯泡L1断路B．一定是灯泡L2断路C．可能是灯泡L1短路D．可能是灯泡L2短路5、小刚用图所示电路探究“一段电路中电流跟电阻的关系”。

实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是( )A.将变阻器滑片适当向右移动B.保持变阻器滑片不动C.将变阻器滑片适当向左移动D.适当增加电池的节数6、在科学实验中，为了减小误差或寻找普遍规律，经常需要进行多次实验：①在“测量物体的长度”时，多次测量②在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量③在研究“串、并联电路中电流的规律”时，换用不同定值电阻，多次测量④在“伏安法测电阻”的实验中，多次测量导体两端电压和通过导体的电流值上述实验属于减少误差而进行多次实验的是（）A．①③ B．①④ C．②③ D．②④7、如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。

当有人经过通道遮蔽光线时（）A. 通过R1的电流变大B. R1两端的电压变小C. R2两端的电压变大D. R2两端的电压变小8、如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻R m与酒精气体的浓度成反比。

苏科版九年级物理上册第十四章欧姆定律专项练习练习题(含答案详解版)

苏科版九年级物理上册第十四章欧姆定律专项练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是甲、乙两电阻的电压与电流关系图像，下列说法正确的是（）A．甲、乙电阻之比是1∶2B．甲、乙电阻并联在电路中电流之比为1∶1C．甲、乙电阻并联在电路中电功率之比为1∶2D．将甲、乙电阻串联在6V 的电路中电压之比为1∶22、如下图所示：R1＝10Ω，R2＝5Ω，当S闭合时，电流表A1和A2的示数之比为（）A．1︰2 B．2︰1 C．2︰3 D．3︰23、将滑动变阻器与一只小灯泡串联连入电路，若滑动变阻器滑片P向D端移动时，灯泡亮度变暗，则滑动变阻器连入的接线柱应是（）A．A和B B．B和D C．A和C D．C和D4、如图所示的电路中，R1是定值电阻，R2是滑动变阻器，当合上开关S时，如果电流表的示数减少，那么（）A．R2上的滑片在向左滑动B．电压表的示数增大C．电压表的示数也减少D．电压表的示数不变5、连接在电路中的两段导体甲和乙中的电流与其两端电压的关系如图所示。

由图中信息可知（）A．甲导体的电阻为10ΩB．乙导体的电阻为5ΩC．当甲、乙两导体串联在电压为1.5V的电路中时，通过甲导体的电流为0.3AD．当甲、乙两导体并联在电压为1.5V的电路中时，干路电流为0.45A6、如图所示电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向右移动时（）A．电流表示数变大B．电流表示数不变C．电压表示数变大D．电压表示数变小7、关于导体的电阻下列说法正确的是（）A．导体的横截面积越大，电阻越大B．长度相同的铜导线和铝导线，铝导线的电阻大C．导体电阻的大小取决于导体本身D．由RUI可知，导体的电阻与其两端的电压和通过导体的电流有关8、如图甲，当开关S从2转到1时，根据电流表和电压表对应的示数，U-I坐标系中描绘了相对应的点，如图乙，有关判断正确的是（）A．电源电压为8V B．R2的阻值为10ΩC．R1的阻值为20ΩD．R2两端的电压为4V9、如图所示，某调光小台灯的亮度可以通过亮度调节旋钮来控制。

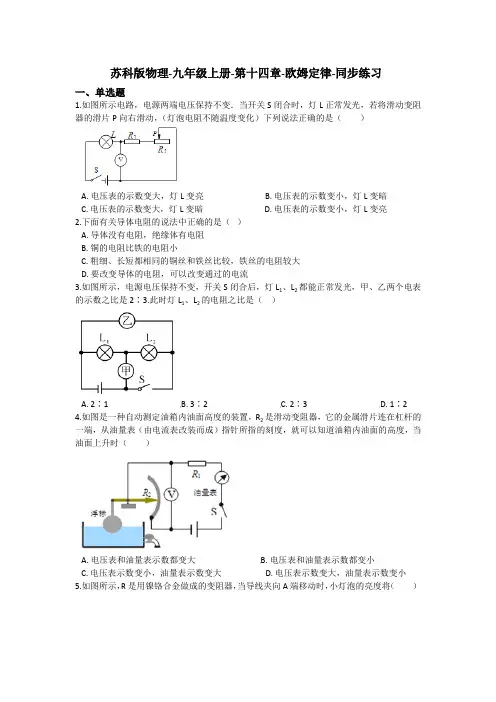

苏科版物理-九年级上册-第十四章-欧姆定律-同步练习(含答案)

苏科版物理-九年级上册-第十四章-欧姆定律-同步练习一、单选题1.如图所示电路，电源两端电压保持不变．当开关S闭合时，灯L正常发光，若将滑动变阻器的滑片P向右滑动，（灯泡电阻不随温度变化）下列说法正确的是（）A. 电压表的示数变大，灯L变亮B. 电压表的示数变小，灯L变暗C. 电压表的示数变大，灯L变暗D. 电压表的示数变小，灯L变亮2.下面有关导体电阻的说法中正确的是（）A. 导体没有电阻，绝缘体有电阻B. 铜的电阻比铁的电阻小C. 粗细、长短都相同的铜丝和铁丝比较，铁丝的电阻较大D. 要改变导体的电阻，可以改变通过的电流3.如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常发光，甲、乙两个电表的示数之比是2∶3.此时灯L1、L2的电阻之比是（）A. 2∶1B. 3∶2C. 2∶3D. 1∶24.如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时（）A. 电压表和油量表示数都变大B. 电压表和油量表示数都变小C. 电压表示数变小，油量表示数变大D. 电压表示数变大，油量表示数变小5.如图所示，R是用镍铬合金做成的变阻器，当导线夹向A端移动时，小灯泡的亮度将（）A. 不变B. 变亮C. 变暗D. 无法判定6.如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动．从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度h．已知电流增大时，电流表指针向右偏转，则（）A. 油面下降时，电流表指针向右偏转B. 油量表的零刻度线一定与电流表零刻度线相重合C. 油量表的刻度值从左往右是逐渐增大的D. 油箱内的油越少，流过电流表的电流越大7.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有（）A. I AB＜I BCB. I AB＝I BCC. I AB＞I BCD. 无法确定8.在收音机中，由一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时只把A和C接入电路，旋动滑片时，是否能改变通过电位器的电流（）A.能B.不能C.无法确定9.在超导体研究领域．我国取得了令人瞩目的成就，关于超导状态下的超导体，下列说法中错误的是（）A. 超导体的电阻为零B. 使用超导体制成的导线将降低远距离输电线中的电能损耗C. 超导体适合制作滑动变阻器中的电阻丝D. 超导体适合制作电动机的线圈二、多选题10.如图甲所示是一种检测煤气泄漏的电路，其中电源电压恒定不变，R0为定值电阻，R为气敏电阻，其阻值随煤气浓度变化曲线如图乙所示，则下列说法正确的是（）A. 天然所浓度增大，电流表示数变小B. 天然气浓度减小，电压表示数变小C. 天然气浓度增大，电路消耗的总功率变大D. 天然气浓度减小，电压表与电流表示数的比值变小11.实验室有甲、乙两只灯泡，不考虑温度对灯泡电阻的影响，甲标有“15V 1.0A”字样，乙标有“10V 0.5A”字样．现把它们串联起来，则该串联电路两端允许加的最高电压和最大电流为（）A.25 VB.1.0AC.17.5 VD.0.5A12.如图所示的电路中，电源电压保持不变，电阻R2与R3的阻值相等．闭合开关s，电流表A1和A2的示数之比为2：3．把电流表A1和A2分别换成电压表V1和V2后，电压表V1、V2的示数分别为U1、U2则下列选项正确的是（）A. R l：R2=1：2B. R1：R2=2：1C. U1：U2=3：4D. U1：U2=4：313.根据欧姆定律I=，下列说法正确的是（）A. 通过导体的电流越大，这段导体两端的电压就越大B. 导体两端的电压越高，这段导体的电阻就越大C. 导体两端的电压越高，通过这段导体的电流就越大D. 导体的电阻与电压成正比，与电流成反比14.某同学在探究“导体上的电流跟导体两端电压之间的关系”时，发现通过导体a、b的电流随电压变化的情况如图所示，则下列结论与图象相符的是（）A. 电阻一定时，电流随着电压的增大而减小B. 电压相同时，阻值大的导体通过的电流小C. 两导体并联接在电路中，a消耗的功率大D. 两导体的阻值关系是R a＞R b三、填空题15.如图所示是一种自动测定汽车油箱内油面高度的装置，电路中定值电阻R′的作用是________，油量表是由电流表改装的，当油箱内的液面下降时，油量表的示数将________．16.某滑动变阻器铭牌上标有“10Ω 1.5A”，其中10Ω表示________ ，1.5A表示________17.新材料有半导体、超导材料和纳米材料料．超导体材料是一种电阻为________的材料，人们利用它的________现象被人们用来实现交通工具的无摩擦运动．18.灯泡L上标有“2.5V”的字样，它的电阻随它两端电压的变化关系如图所示则灯泡L正常发光时的电阻是________Ω，灯泡L正常工作时的电流是________A，灯丝的电阻随电压的增大而________．19.加在小灯泡两端的电压为5伏特时，流过小灯泡的电流为0.4安培，则此时小灯泡的电阻为________欧姆．20.小明利用标有“6V6W”的灯泡L1和“6V3W”的灯泡L2进行实验．（1）当L1正常发光时，通过L1的电流为________ A．（2）如图甲所示：A、B分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线．现将两灯连入图乙所示电路中，使其中一个灯泡正常发光时，电路两端加的最大电压是________ V，两灯中________ 灯较亮，此时L1、L2两灯功率之比为________ ．电路消耗的总功率为________ W．四、实验探究题21.实验桌上有符合实验要求的电源、已调零的电压表和电流表、滑动变阻器、开关各一个，导线若干，多个阻值已知的不同的定值电阻．小阳利用这些器材，探究通过导体的电流与导体电阻是否成反比．实验电路图如图所示．小阳的实验主要步骤如下：①按照电路图连接实物，将滑动变阻器的滑片置于阻值最大端；②闭合开关，调节滑片到适当位置，读出此时电压表的示数U，电流表的示数I，并把R、I 记录在数据表格中．③断开开关，更换定值电阻R，闭合开关，读出电流表的示数I，并把R、I记录在表格中；④仿照步骤③，再做四次实验．请你根据以上叙述回答下列问题：（1）小阳的探究过程中存在的问题：________；（2）请你针对小阳探究过程中存在的问题，写出改正措施：________．22.小徐同学利用导体甲和导体乙各一个、电流表一只、电流表一只、滑动变阻器一个、电键一个、电源和若干导线，探究通过导体中的电流与导体两端电压的关系．（1）小徐同学连接的电路如图所示，图中尚有一根导线未连接，请用笔线代替导线在图中正确连接．（2）在实验中，该同学用两个不同导体进行多次测量，并记录有关数据，请你帮该同学完．6 / /五、综合题23.小张同学在实验室做测量电阻R的实验时，已完成了部分电路的连接，如图所示。

2022年沪粤版九年级物理上册第十四章探究欧姆定律同步训练试卷(含答案详解)

沪粤版九年级物理上册第十四章探究欧姆定律同步训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。

通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。

则（）A．开关S接触2、3触点时，水龙头放出的是热水B．开关S接触3、4触点时，电热丝R1，R2串联C．水龙头在温水挡正常工作时的电流是15AD．水龙头在热水挡正常工作时的功率是3300W2、如图所示的电路中，电阻R1=6Ω，与规格为“12Ω 0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为0～0.6A，电压表的量程为0～3V，为了保证电路中各元件的安全使用，则下列说法正确的是（）A．电流表的示数变化范围为0.25～0.6AB．滑动变阻器的取值范围为3～12ΩC．电阻R1的最小功率与最大功率之比为9∶25D．滑动变阻器R2的最小功率与最大功率之比为25∶273、如图所示电路中，电源电压恒定。

闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。

电阻R或灯泡L仅有一个出现了故障，其它元件均完好。

下列说法中（）①可能灯泡L断路②可能灯泡L短路③可能电阻R断路④可能电阻R短路A．只有①②正确B．只有③④正确C．只有②④正确D．只有①③正确4、将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（）A．一定小于0.6A B．一定大于2.4AC．一定大于0.6A，但小于1.2A D．一定大于1.2A，但小于2.4A5、用图所示的实验装置探究“导体电阻的大小与哪些因素有关”。

第十四章欧姆定律测试3

九年级物理第十四章探究欧姆定律测试3班别: 姓名: 学号: 评分一、选择题（每小题3分，共30分）1、有一段导体，下列措施中能减小其电阻的是（）A.减小导体两端的电压B.减小导体中的电流C.减小导体的横截面积D.减小导体的长度2、给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：（1）导体的电阻跟它的横截面积的关系；（2）导体的电阻跟它的长度的关系；（3）导体的电阻跟它的材料关系．由上述实验器材可以完成的研究课题是（）A、只有（1）B、（2）C、（1）和（2）D、（1），（2）和（3）3、如图1所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况（）A、灯泡L变亮，电流表示数变大B、灯泡L变暗，电流表示数变小C、灯泡L变亮，电流表示数变小D、灯泡L变暗，电流表示数变大4、为了研究电流与电压、电阻的关系，用图2所示的电路，分“保持电阻不变”和“保持电压不变”两进行，在“保持电阻不变”时，要求（）A、保持R′的滑片位置不变；B、保持R两端的电压不变；C、保持R不变，调节R′的滑片到不同的适当位置；D、保持电路中的电流不变。

5、由欧姆定律导出公式R=U/I，下列说法中正确的是（）A．导体的电阻和它两端的电压成正比 B．导体的电阻和通过它的电流成反比C．当导体两端电压为零时，它的电阻也为零 D．以上说法都不正确6、在右图3所示的电路中，电流表的示数为0.2A，电压表的示数为4V，则导体R的阻值是（）A．0.2Ω B．5Ω C．80Ω D．20Ω7、上题图3所示为测定电阻的电路图。

如果某同学在操作中两电表的量程选择正确，但不慎将两电表的位置对调了一下，则开关闭合后（） A.电流表、电压表均损坏 B.电流表损坏C.电压表损坏D.电流表、电压表都不损坏8、如图4是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A．向油箱里加油时，电流表示数变大B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏9、如图5所示的电路中，如果变阻器的滑片由a 向b 移动，两表的示数将（）A.电压表的示数变大，电流表的示数不变B.电压表的示数不变，电流表的示数变小C.电压表的示数变小，电流表的示数不变D.电压表的示数不变，电流表的示数变大10、在图6所示的电路中，电源电压保持不变，R 1＝7Ω，R 2＝8Ω，S 闭合后，电压表的示数为4V ，则电源电压为 ( )A ．2.5VB ．3.5VC ．7.5VD ．14V二、填空题（每空1分,共21分）11、最先用实验的方法总结出电流与电压、电阻的关系的是德国的物理学家：导体中的电流与导体两端的电压成____比，与导体的电阻成_____比。

九年级物理上册第十四章欧姆定律同步单元检测(Word版含答案)

九年级物理上册第十四章欧姆定律同步单元检测（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源（6V）、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、定值电阻（5Ω、10Ω、20Ω 各一个）、滑动变阻器（100Ω 0.5A），开关和导线若干，利用这些器材探究“电流与电压、电阻的关系”，如图所示：(1)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路（要求滑片向右滑时，电流表示数变大）；（______）(2)小敏同学探究电流跟电压的关系，他连好电路后闭合开关，移动滑动变阻器滑片 P，电流表有示数，电压表无示数，则故障可能是__；(3)小敏同学排除故障后闭合开关，他调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如下表所示，分析数据后发现表格中电流与电压不成正比，检查两电表均无故障，你认为可能的原因是___。

通过数据可知电阻R的阻值是___Ω；U/V0.5 1.0 1.5 2.0 2.5I/A0.140.240.340.440.54(4)小敏同学接着探究电流跟电阻的关系，他依次接入5Ω、10Ω、20Ω 三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数。

实验中他接入5Ω、10Ω 定值电阻时，两次电路的电流之比为___。

在不改变电路连接的情况下，为完成整个实验，电压表示数设置的范围为___V 至___V；(5)某小组同学用图乙电路图探究欧姆定律，研究电流与电阻的关系。

现有器材如下：四个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω），标有“60Ω 1A”的滑动变阻器，电压表（可用量程 0~3V、0~15V），电流表（可用量程 0~0.6A），导线，开关，电源电压未知。

把20Ω的电阻接入电路中，刚闭合开关时，电流为 0.05A。

为了用以上四个定值电阻完成实验且确保电路安全，如果控制电压表两端的电压在 1V~ 2V范围内，滑动变阻器的取值范围为___。

【精选】沪粤版九年级上册物理第十四章《探究欧姆定律》测试卷(含答案)

【精选】沪粤版九年级上册物理第十四章《探究欧姆定律》测试卷（含答案）一、选择题(每小题3分，共21分)1．如图所示，闭合开关后，将导线夹子在电阻丝上向右滑动时，观察到小灯泡的亮度变暗，说明影响导体电阻的大小的因素是导体的()A．材料B．横截面积C．长度D．温度2．如图所示，电源电压保持不变，开关S闭合后，当滑片P从右端向左端滑动的过程中，电流表和电压表示数的变化情况是()A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小3．如图所示，电源电压保持不变，闭合开关S，灯泡L1、L2均发光，两电表均有示数，过了一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小为零，则此电路的故障可能是()A．灯泡L1开路B．灯泡L2开路C．灯泡L1短路D．灯泡L2短路4．通过导体a、b的电流随电压的变化情况如图所示，比较a、b的电阻大小，可得结论为() A．R a＞R b B．R a＜R b C．R a＝R b D．条件不足，无法确定5．如图所示的电路中，电源电压为3 V，当开关S1、S2都闭合时，则() A．电压表示数为3 V B．电流表将被烧坏C．灯L1亮，灯L2不亮D．两只灯泡都将被烧坏6．小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U图像，对此作出的判断，错误的是()A．通过R1的电流与它两端所加电压成正比B．通过R2的电流与它两端所加电压不成正比C．将它们串联接入到同一电路中时，通过R1的电流较小D．将它们并联连接到两端电压为1.5 V的电路中时，通过干路的电流是0.45 A 7．(多选)如图甲所示的电路中，R0为定值电阻，R为标有“5 Ω 1 A”字样的滑动变阻器。

闭合开关后，调节滑动变阻器R的滑片，根据记录的数据，作出电压表与电流表读数关系图像如图乙所示。

下列说法正确的是()A．电源电压U＝2.50 VB．电流表读数为0.40 A时，滑动变阻器接入电路的阻值为2.50 ΩC．定值电阻R0＝3.5 ΩD．若电流表选用的是“0～0.6 A”量程，则滑动变阻器允许的阻值变化范围是0～5 Ω二、填空题(每空1分，共21分)8．一段导体两端电压为12 V，导体中的电流是2 A，则此导体本身的电阻为________Ω；如果电压降为6 V，导体中的电流是________A；电压降低为0 V时，导体的电阻等于________Ω。

达标测试沪粤版九年级物理上册第十四章探究欧姆定律同步测评试题(解析版)

沪粤版九年级物理上册第十四章探究欧姆定律同步测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（）A．一定小于0.6A B．一定大于2.4AC．一定大于0.6A，但小于1.2A D．一定大于1.2A，但小于2.4A2、如图甲是李明设计的压力传感器原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间是可收缩的导线，弹簧A端所受压力F与弹簧的形变量关系如图乙所示，无压力时，滑片P位于R2的最上端。

电源电压为15V，定值电阻R1的阻值为10Ω。

R2是每厘米阻值为5Ω的均匀滑动变阻器。

以下说法中错误的是（）A．无压力时，电压表的示数为零B．电阻R1在电路中还起到了保护电路的作用C．当压力为40N时，电压表的示数是6VD．压力增大时，电压表与电流表的比值变大3、如图所示，电源电压不变，同时闭合开关S、S1，待电路稳定后再断开S1，则（）A．电流表A的示数减小，电流表A1的示数不变，电压表V的示数不变B．电流表A的示数不变，电流表A1的示数增大，电压表V的示数减小C．电流表A的示数、电流表A1的示数、电压表V的示数均不变D．电流表A的示数、电流表A1的示数、电压表V的示数均增大4、如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。

考点攻克苏科版九年级物理上册第十四章欧姆定律同步练习练习题(含答案详解版)

苏科版九年级物理上册第十四章欧姆定律同步练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在图所示的电路中，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是（）A．电流表A示数与电流表A1示数的差值B．电流表A示数与电流表A1示数的比值C．电压表V示数与电流表A示数的比值D．电压表V示数与电流表A1示数的比值2、如图是甲、乙两电阻的电压与电流关系图像，下列说法正确的是（）A ．甲、乙电阻之比是1∶2B ．甲、乙电阻并联在电路中电流之比为1∶1C ．甲、乙电阻并联在电路中电功率之比为1∶2D ．将甲、乙电阻串联在6V 的电路中电压之比为1∶2 3、下列物品中，通常情况下属于导体的是（） A ．不锈钢尺 B ．橡胶手套 C ．塑料笔杆D ．陶瓷碗4、如图所示，当开关S 断开和闭合时，电流表示数之比是1∶4，则电阻R 1和R 2之比是（）A ．1∶4B ．4∶1C ．1∶3D ．3∶15、如图所示，甲、乙两导体由同种材料制成且长度相同。

闭合开关后，下列判断正确的是（）A ．U U >甲乙B ．I I >甲乙C ．U U =甲乙D ．I I =甲乙6、在如图所示的电路中，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 向右移动时，变大的是（）A．电压表V示数B．电流表A示数C．电流表A示数与电流表1A示数的比值D．电压表V示数与电流表A示数的比值7、下列说法中正确的是（）A．电路中只要有电源，就一定会有电流B．只有正电荷的定向移动，才能形成电流C．通过导体的电流为零时，导体的电阻也为零D．金属容易导电，是因为金属内部有大量能够自由移动的电子8、小明探究串联电路的电流规律，按图连接电路，滑动变阻器滑片初始置于b端，闭合开关后，L1灯亮，L2灯看不到发光，对此下列判断不．可能的是（）A．L2完好B．L2处断路C．L2被短接D．变阻器阻值较大9、如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数不变C．电压表示数变小，电流表示数变大D．电压与电流表示数的比值不变10、用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。

14.2探究欧姆定律同步练习(有答案)

沪粤版（2013教材）初中九上14.2探究欧姆定律同步练习1、欧姆定律的内容是，用公式表示是：。

2、当某导体两端电压是3V时，通过它的电流是0.3A，则该导体的电阻是________Ω；当它两端电压减小为1V时，通过它的电流变为_________A；当它两端电压为0时，该导体的电阻为__________Ω。

3、小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。

在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（）A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数4、如图所示，电源电压恒定不变，当s闭合后，滑动变阻器的滑片p向右移动的过程中，下列说法正确的是（）A.灯泡亮度不变，电压表示数变大B.灯泡变亮，电压表示数变大C.灯泡变暗，电压表示数变小D.灯泡变暗，电压表示数变大5、如图所示，电源电压为6伏特，R1=R2=30欧姆，当开关K断开时，电流表的读数是______安培；当开关K闭合时，电流表的读数是______安培。

6、由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关7、如图11所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。

闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图12所示，则电源电压为______V，R2的最大阻值为____Ω。

8、在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如右图所示．则由图可知，元件A的电阻为Ω将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是A．9、如图所示电路中，电源电压为3V，且保持不变。

九年级上册物理第十四章欧姆定律同步单元检测(Word版含答案)

九年级上册物理第十四章欧姆定律同步单元检测（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。

(1)如图甲是小红同学连接的实物电路图。

图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。

向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。

接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。

在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。

为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。
