施工现场(临边洞口安全防护及高处作业)安全质量标准化图集
施工现场安全防护标准图样(含多图)范本
施工现场安全防护标准图样目录1 临边防护 (1)1.1基坑周边防护 (2)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1一般规定 (8)2.2小洞口防护(短边尺寸小于500米米) (8)2.3小洞口防护(短边尺寸小于1500米米) (9)2.4 大洞口防护(短边尺寸大于1500) (10)3电梯井、管道井的防护 (11)4防护门 (12)4.1施工电梯楼层出入口 (12)4.2物料提升机楼层出入口 (12)5安全通道 (13)5.1临街安全通道 (13)5.2现场安全通道 (14)5.3施工电梯、物料提升机地面进料口的安全通道 (15)6防护棚 (16)7脚手架的连墙件设置 (17)7.1连墙件设置要求 ..................................................................................... 错误!未定义书签。
7.2连墙件计算................................................................................................ 错误!未定义书签。
7.3连墙件图式 (18)8卸料平台 (19)建筑施工现场安全防护图集1 临边防护应用范围:为保证施工作业活动、行人安全,凡是施工作业平台、行人通道,无论是高于地面或低于地面,其所在的基坑周边、结构周边等必须设置防护栏杆.基本要求:(1)、防护栏杆应由上下两道横杆及栏杆柱组成,上杆离地高度为1.0~1.2米,下杆离地高度0.5~0.6米.横杆长度>2米时,必须加设栏杆柱.(2)、栏杆柱固定及其与横杆连接,其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力.(3)、防护栏杆必须设置自上而下的密目安全网封闭,或在栏杆下边设置严密固定的高度不低于180米米的挡脚板.(4)、当临边外侧临街道时,除设置防护栏杆外,敞口立面必须采取满挂密目安全网作全封闭处理.用材选择:(1)、防护栏杆采用钢筋时,各杆件直径要求见下表,应电焊固定.(2)(3)、以其它钢材,如角钢(不小于L63×8的角钢),等作防护栏杆时,应选用强度相当的规格,以电焊固定.栏杆柱固定方式:(1) 当在基坑四周固定时,可采用钢管打入地面500～700米米深,钢管离边口的距离不应小于500米米.(2)当在混凝土楼面、屋面或墙面固定时,可用预埋件与钢管或钢筋焊接固定,钢管离边口距离应为200~300米米.(3)当在砖或砌块等砌体上固定时,可预先砌入规格为80×6米米弯转扁钢作预埋的混凝土块,用上述方法固定.1.1基坑周边防护1-1剖面图1.2 结构周边1.2.1结构周边防护栏杆搭设立面图示1.2.2结构周边防护栏杆搭设平面图示根据结构特点不同,安全防护设施的平面布置也不同,具体分以下几种情况.①结构柱、墙截面尺寸小于500的无悬挑板结构周边防护无悬板平面布置图1②结构柱、墙截面尺寸大于500的无悬挑板板边防护无悬板平面布置图2③悬挑板挑出长度小于500的悬挑板有悬板平面布置图1④悬挑板挑出长度大于500的悬挑板边有悬板平面布置图21.2.3结构周边防护栏杆柱固定方式图示 ①直接在混凝土楼板上预埋1.4～1.5米的钢管A 立杆基础详图1②预埋钢筋头A立杆基础详图2③预埋短钢管A 立杆基础详图3④预埋件(套筒承插式)A立杆基础详图4⑤膨胀螺栓固定式A 立杆基础详图5立面图平面图楼面Ф48×3.5钢管1.3 预制混凝土梁、钢梁侧边构件吊装前,预先在梁两端焊接(或螺栓卡压固定)临时立柱,将Ф10以上钢丝绳用花篮螺栓紧绷于临时立柱上作为安全绳,当梁跨度大于8米时,中间应加设临时立柱.梁桥面临时护栏示意图A混凝土预埋件焊接示意图1.4 楼梯侧边常规的住宅楼、办公楼楼梯可采用钢管扣件搭设防护栏杆,在梯井两端设置通高立杆,然后搭设斜杆即可.楼梯临边防护立面示意图2181416楼梯临边防护平面示意图2对于特殊的楼梯,如圆弧、单跑、梯井过大的,采用钢筋与预埋件焊接临时栏杆.楼梯临边防护立面示意图1楼梯临边防护平面示意图11. 5施工电梯、物料提升机楼层出入口两侧边施工电梯、物料提升机楼层卸料平台应采用钢管、扣件搭设,两侧边的防护栏杆也应采用钢管、扣件搭设,同时自上而下加挂安全立网或满扎竹笆或采用层板封闭防护.立杆Ф48×3.5钢管物料提升机楼层入口防护立面图物料提升机楼层入口防护平面图2 洞口防护应用范围:因工程本身存在或因工序需要而产生的,使人与物有坠落危险而危及人身安全的洞口,均应采取防护措施.基本要求:(1)、板与墙洞口,必须设置牢固的盖板、防护栏杆、安全网或其它防坠落的防护措施.(2)、钢管桩、钻孔桩等桩孔上口,杯形、条形基础上口,未填土的坑槽,以及天窗、地板门等处,均应按洞口防护设置稳固的盖件.(3)、施工现场通道附近的各类洞口与坑槽等处,除设防护设施与安全标志外,夜间还应设红灯警示.防护方式:(1)、楼板、屋面和平台等面上短边尺寸小于25厘米但大于2.5厘米的孔口,必须用坚实的木盖板盖严,承受500N的竖向荷载.盖板应能防止挪动移位.(2)、楼板面等处边长25～50厘米的洞口、安装预制构件时的洞口以及其它各类洞口,可用竹、木等作盖板,盖住洞口.盖板能承受1000N的竖向荷载,并须保持四周搁置均衡,并有固定其位置的措施.(3)、边长在50～150厘米的洞口,必须设置以扣件扣接钢管而成的1000×1000米米的网格,并在其上满铺竹笆或脚手板.也可采用贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于20厘米,并在其上满铺竹笆或脚手板.(4)、边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.(5)、墙面等处的竖向落地洞口,应加装开关式、工具式或固定式防护门,门栅网格间距不应大于15厘米,也可采用防护栏杆挂安全立网,下设200米米高的挡脚板.(6)、下边沿至楼板或底面低于80厘米的窗台等竖向洞口,如侧边落差大于2米,应加设1.2米高临时护栏.(7)、对邻近的人与物有坠落危险性的其它竖向孔、洞口,均应予以盖严,或加以防护. 2.1小洞口防护(短边尺寸小于500米米)楼板、屋面和平台等面上短边尺寸小于250米米但大于25米米的孔口,必须用坚实盖板盖没.盖板上钉短木枋,让其卡在洞口防止挪动移位.楼板面等处边长为250-500米米的洞口、安装预制构件时的洞口以及缺件临时形成的洞口,可用竹、木等作盖板,盖住动口.盖板必须保持四周搁置均衡,并用铁丝反拉固定其位置.洞口盖板防护示意图50mm木板50×50mm木枋1－12.2小洞口防护(短边尺寸小于1500米米)边长为500-1500米米的洞口,必须设置以扣件扣接钢管而成的网格,并在其上满铺竹笆或脚手板.洞口钢管防护网示意图(a)平面图(b)1－1剖面图竹笆Ф48×3.5钢管1洞口钢筋防护网示意图(a)平面图@<200(b)1－1剖面图11对于处于剪力墙的墙角或其他不便于盖板防护的洞口,应预设贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于200米米,然后在其上盖板防护.2.3 大洞口防护(短边尺寸大于1500)边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.张挂安全网横杆栏杆柱边长1500-2000的洞口边长2000-4000的洞口平面洞口防护说明：1、所有杆件刷红、白漆相间。
安全防护标准化图集

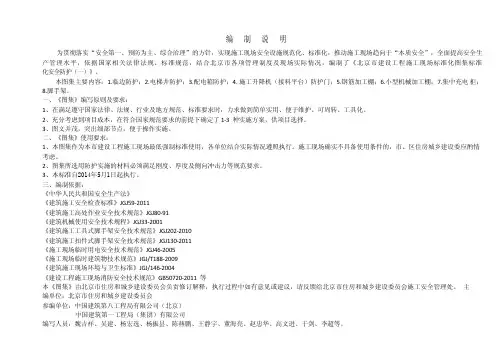

编制说明为贯彻落实“安全第一、预防为主、综合治理”的方针，实现施工现场安全设施规范化、标准化，推动施工现场趋向于“本质安全”，全面提高安全生产管理水平，依据国家相关法律法规、标准规范，结合北京市各项管理制度及现场实际情况，编制了《北京市建设工程施工现场标准化图集标准化安全防护（一）》。
本图集主要内容：1.临边防护；2.电梯井防护；3.配电箱防护；4. 施工升降机（接料平台）防护门；5.钢筋加工棚；6.小型机械加工棚；7.集中充电柜；8.脚手架。
一、《图集》编写原则及要求：1、在满足遵守国家法律、法规、行业及地方规范、标准要求时，力求做到简单实用、便于维护、可周转、工具化。
2、充分考虑到项目成本，在符合国家规范要求的前提下确定了 1-3种实施方案，供项目选择。
3、图文并茂，突出细部节点，便于操作实施。
二、《图集》使用要求：1、本图集作为本市建设工程施工现场最低强制标准使用，各单位结合实际情况遵照执行。
施工现场确实不具备使用条件的，市、区住房城乡建设委应酌情考虑。
2、图集所选用防护实施的材料必须满足刚度、厚度及侧向冲击力等规范要求。
3、本标准自2014年5月1日起执行。
三、编制依据：《中华人民共和国安全生产法》《建筑施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规范》JGJ80-91《建筑机械使用安全技术规程》JGJ33-2001《建筑施工工具式脚手架安全技术规范》JGJ202-2010《建筑施工扣件式脚手架安全技术规范》JGJ130-2011《施工现场临时用电安全技术规范》JGJ46-2005《施工现场临时建筑物技术规范》JGJ/T188-2009《建筑施工现场环境与卫生标准》JGJ/146-2004《建设工程施工现场消防安全技术规范》GB50720-2011等本《图集》由北京市住房和城乡建设委员会负责修订解释，执行过程中如有意见或建议，请反馈给北京市住房和城乡建设委员会施工安全管理处。
施工现场安全防护标准化图册标准化图集
说明：
1.栋号标识牌悬挂于楼体外侧醒目位置。
2.楼层标识牌悬挂于楼梯平台口处、施工电梯安全门外
侧及脚手架外立面等位置。
3.字体：蓝底白字，方正大黑。
4.规格：栋号牌：宽×高=800×600mm。
楼层牌：宽×高=400×300mm。
5.材质：采用PVC板制作，面层采用户外车贴或不干胶。
2.“禁拆外脚手架拉结点”牌悬挂于外脚手架内侧，面
向结构主体，每隔30米1处，每层每面至少2处。
3.“通道口宣传”牌悬挂于安全通道和斜道入口处。
4.“禁止吸烟”牌悬挂于库房、木工模板加工区、易燃
易爆物品存放区、装饰装修作业区等。4号：当心坠物5号：禁拆外脚手架拉结点
5.规格：宽×高=550×800mm。
方设置材料标识牌（右上图）；原材料经车间加工制成
半成品后，在半成品堆放区域前设置半成品加工标识牌
（右下图）。
3.材料标识牌与支架配套使用。
4.字体：蓝边，白底，黑字。
5.规格：材料标识牌：宽×高=450×300mm，标识牌支
架如图标示。
6.材质：标识牌采用镀锌铁板或铝塑板制作，边框为
20mm，标识牌支架采用方钢和槽钢焊接制作。
说明：
1.项目管理人员风采牌设置于办公区显要位置。
2.风采牌应显示各项目管理人员的照片、姓名、职务及
电话，照片着装应统一，相片安放使用亚克力槽。
3.规格：宽×高≥3000×2000mm。
4.材质：铝塑板、PVC板或喷绘制作。
1.16 安全警示镜
说明：
1.安全警示镜应设置在施工现场入口处，提醒施工人员
分项工程安全管理办法》（住建部建质[2009]87号）中所
建筑工程施工现场安全文明防护施工标准化图集附图多
建筑工程施工现场安全文明防护施工标准化图集附图多Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】施工现场安全防护文明施工标准化图集（2014）钢结构分公司前言为适应公司钢结构业务的发展需要，持续提高公司钢结构工程安全生产管理水平，促进项目管理的科学化、规范化和制度化，规范施工现场的管理行为，实现项目施工标准化，以展示企业形象，彰显公司钢结构品牌，特制定钢结构《施工现场安全防护标准化图集》，以下简称《图集》。
《图集》编制原则：依据国家相关法律法规、标准、规范，综合公司各项制度及现场实际情况，以规范管理为原则，以通俗易懂、方便实用为出发点，力求统一性和可操作性。
本《图集》内容由项目安全责任提示、构件进场、个人防护用具、现场防护设施、施工用电及用电设备、吊装作业、消防管理、环境管理、文明施工等9个内容组成。
《施工现场安全防护标准化图集》是公司标准化管理的重要组成部分，手册的编制、发布是公司推行管理标准化的一项重要举措。
标准化是循序渐进不断完善的过程，随着法律法规、标准规范更新等因素的变化，手册内容仍需得到与时俱进的充实和完善，希望各项目部在实施执行过程中，及时将改进意见反馈到钢结构工程安全管理部。
安全生产管理委员会 2014年1月发布令中建三局一公司钢结构分公司《施工现场安全防护标准化图集》已由钢结构分公司安全生产委员会审议通过，现予以发布。
自2014年1月1日起生效执行。
中建三局一公司钢结构分公司总经理：二零一四年一月施工现场安全防护标准化图集编制组成员名单组长：副组长：成员：编写：目录一、项目安全责任提示牌 (1)二、构件进场 (2)1、构件卸车 (2)2、材料堆场及材料码放 (4)3、材料标识牌 (8)4、构件标识 (9)三、个人防护 (10)1、劳动防护用品 (10)2、工人工作服 (11)3、项目安全员背心 (12)4、安全帽 (13)5、双大钩安全带 (16)6、防砸绝缘鞋 (16)7、焊接防尘口罩 (17)8、工具包 (17)9、焊接护目镜面罩 (17)10、焊接护目镜 (18)11、绝缘手套 (18)四、现场防护设施 (19)1、吊篮 (19)2、移动工具房 (22)3、气瓶存放棚 (25)4、气瓶吊笼 (26)5、零星材料吊笼 (30)6、气瓶作业安全管理 (32)7、焊接防风棚 (34)8、移动式脚手架 (36)9、水平安全通道 (38)10、临边防护 (41)11、立杆式双道钢丝绳 (41)12、抱箍式双道安全绳 (44)11、水平防护 (45)12、外挑防护网 (47)13、操作平台 (51)14、胎架堆放 (57)五、施工用电及用电设备 (58)1、分配电箱 (58)2、开关箱 (59)3、施工照明用电 (60)4、电焊机 (61)5、高强螺栓枪 (64)6、磨光机 (64)六、吊装作业 (66)1、钢柱吊装 (66)2、钢爬梯 (69)3、防坠器 (71)4、倒链 (72)5、钢丝绳 (73)6、U型卡环 (74)7、撬棍 (75)8、溜绳 (75)9、小型工具扳手 (76)10、钢梁吊装 (77)11、钢梁固定 (78)10、压型钢板固定 (79)七、消防管理 (80)1、接火斗 (80)2、灭火器 (81)3、动火管理 (82)八、环境管理 (83)1、三个一组的垃圾箱（有毒有害不可回收、有毒有害可回收、有毒有害） (83)2、焊条回收箱 (83)3、废料笼 (84)九、文明施工 (86)1、安全标识牌 (86)2、安全提示与禁止标牌 (89)3、安全标语 (91)一、项目安全责任提示牌说明：1》此安全责任提示牌悬挂于项目部管理人员办公室门外边墙上。
安全标准化图集(三宝四口五临边)
概述本章主要表述安全帽、安全带安全网等安全防护用品的使用，及洞口、临边、人工挖孔桩和钢结构作业防护的制作。
一、定义：（一）“三宝”是指现场施工作业中必备的安全帽、安全带、安全网。
作业人员进入施工现场必须首先掌握“三宝”的正确使用方法，达到辅助预防的效果。
（二）“四口”是指楼梯口、电梯井口、预留洞口（包括施工现场桩孔、人孔、坑槽、竖向孔洞等）、通道口。
（三）“五临边”是指：①基坑周边；②尚未安装栏杆或栏板的阳台、料台、挑平台周边；③雨篷与挑檐边、分层施工的楼梯口和梯段边；④无脚手架的屋面与楼层周边、水箱与水塔周边；⑤井架施工电梯和脚手架等与建筑物通道的两侧边。
二、特点：“三宝”、“四口”、“五临边”的主要作用都是将作业人员与危险源进行隔离，起到防护作业人员的作用。
三、重大危险源：主要是防止物体打击、高处坠落等重大危险源造成的伤害。
第 1 页共34 页一、“三宝”1、安全帽：安全帽必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全帽》（GB2811-2007）的要求；说明：1、不准使用缺衬、缺带及破损的安全帽；2、应正确使用安全帽并扣好帽带，如下图所示。
第 2 页共34 页第 3 页 共 34 页安全帽佩戴示意及施工人员着装规范提示牌第 4 页 共 34 页管理人员带红色帽子 专职安全员带白色帽子特种作业人员带蓝色帽子 普通工人带黄色帽子2、安全网：安全网必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全网》（GB5725-2009）的要求（1）密目式安全立网悬挑外架安全立网张挂高层建筑安全立网张挂说明：1、所使用的密目式安全网应符合2000目/100cm2的要求；2、安全立网张挂必须严密，四角必须紧绷。
第 5 页共34 页第 6 页 共 34 页（2）安全平网洞口安全平网张挂说明：1、安全平网上的每根系绳都应与支架系结，四周边绳（边缘））应与支架贴紧，系结应符合打结方便，连接牢固又容易解开，工作中受力后不会散脱；2、内挂式安全平网网面应水平，并保证与墙体及网体最大间隙不超过10cm 。
安全文明施工标准化图集图片(三)安全防护
的挡脚板。防护门表面涂红白相间油漆。
2、电梯井内不得倾倒垃圾。
3、施工层应搭设操作平台，并满铺脚手板。平台与井壁间隙不大于100mm。
3.2.2 电梯井内防护
电梯井垂直防护示意图 说 明： 1、电梯井垂直防护可采用搭设内架每层满铺脚手板进行防护，也可不超过10m设置一道水平安全网防护。 2、电梯井内脚手架应设置之字撑，水平杆要顶到主体结构上，并根据设计方案采取钢丝绳卸荷等措施。 3、采用水平安全网防护时，安全网四周距主体结构的间隙≤100mm。
电焊机专用小车
3.8.6 氧气、乙炔气 氧气瓶、乙炔气瓶必须分开放置，存放间距大于5m；使用间距大于5m；与明火间距大于10m。气瓶应制作专用吊笼，做 法参照“电焊机专用小车”；氧气、乙炔气瓶不得同时运输。气瓶应有完整的防震圈与防震帽。
气瓶专用吊笼
氧气瓶、乙炔气瓶间距
3.9 危险性较大的分部分项工程公示牌 3.9.1 公示牌设置要求 一、危险性较大的分部分项工程公示牌应设置在施工现场主出入口、相 关分部分项工程施工区域等醒目位置。
、防护栏杆必须涂刷红白相间油漆，间隔300～400mm，间隔 一致。
防护栏杆示意图（单位：mm）
防护栏杆实物图
3.2 电梯井防护 3.2.1 防护门
电梯井口防护门示意图（单位：mm）
电梯井口防护门实物图
说 明：
1、电梯井口除设置固定栅门或活动栅门外（门栅网格的间距不应大于150mm），下部还应设置180mm高
3 安全防护
• 1、预留洞口防护 • 2、电梯井防护 • 3、楼梯、楼层与阳台临边防护 • 4、基坑临边防护 • 5、人工挖孔桩防护 • 6、 通道口防护 • 7、防护棚 • 8、施工机具防护
9、危险性较大分部分项工程公示牌
施工现场安全环境标准化图集(图文并茂)
区
警示牌。 3、管道井口处必须设置固
定式防护门，门高度不得低
于1500mm，竖向钢筋间距
不得大于150mm。
4、防护门四角须固定。
logo
电梯井防护立面图
电梯井立面防护示意图
电梯井防护节点
第12页共87页
2 安全防护
2.6边长＜1500mm 的预留洞防护 基本要求
第
（1）楼板、屋面和平台等面上
一
短边尺寸小于 500mm 的洞口， 必须用坚实的盖板盖住洞口。
章
短边尺寸在500-1500mm之间
的洞口，采取预留钢筋网片加
盖板方式防护。
（2）盖板须保持四周搁置均衡，
施
搭接长度不小于100mm，并用 钉在盖板上的木方顶紧洞口边
工
框，防止盖板移位。
钉子钉牢
区
（3）盖板上表面刷红白相间警 戒色和黑色“严禁挪移”字样。
俯视图
洞口 A -A
logo
模板 方木或原 洞口模板
工
焊作业。
区
（5）电焊机一侧、二侧接 线处防护罩应齐全。
logo
第19页共87页
4 材料存放
logo 4.2钢筋存放
基本要求
（1）设置专门的存放区，地面平整夯实或硬化。
第
（2）按长度方向平行间隔3.8-4米（以实际钢筋长度为准）平行码放砼梁；宽度方向
一
设置坚固的槽钢立柱三个，间隔1.2米，高度0.6米。 （3）每个立柱间分类整齐码放，码放高度不高于立柱。
第11页共87页
2 安全防护
2.5电梯井（管道井）防护 基本要求
第
(1)使用强度符合要求的圆
一
钢、方钢等材料，制作可周
建筑工程施工现场安全文明防护施工标准化图集附图多
施工现场安全防护文明施工标准化图集（2014）钢结构分公司前言为适应公司钢结构业务的发展需要，持续提高公司钢结构工程安全生产管理水平，促进项目管理的科学化、规范化和制度化，规范施工现场的管理行为，实现项目施工标准化，以展示企业形象，彰显公司钢结构品牌，特制定钢结构《施工现场安全防护标准化图集》，以下简称《图集》。
《图集》编制原则：依据国家相关法律法规、标准、规范，综合公司各项制度及现场实际情况，以规范管理为原则，以通俗易懂、方便实用为出发点，力求统一性和可操作性。
本《图集》内容由项目安全责任提示、构件进场、个人防护用具、现场防护设施、施工用电及用电设备、吊装作业、消防管理、环境管理、文明施工等9个内容组成。
《施工现场安全防护标准化图集》是公司标准化管理的重要组成部分，手册的编制、发布是公司推行管理标准化的一项重要举措。
标准化是循序渐进不断完善的过程，随着法律法规、标准规范更新等因素的变化，手册内容仍需得到与时俱进的充实和完善，希望各项目部在实施执行过程中，及时将改进意见反馈到钢结构工程安全管理部。
安全生产管理委员会 2014年1月发布令中建三局一公司钢结构分公司《施工现场安全防护标准化图集》已由钢结构分公司安全生产委员会审议通过，现予以发布。
自2014年1月1日起生效执行。
中建三局一公司钢结构分公司总经理：二零一四年一月施工现场安全防护标准化图集编制组成员名单组长：副组长：成员：编写：目录一、项目安全责任提示牌 (1)二、构件进场 (2)1、构件卸车 (2)2、材料堆场及材料码放 (4)3、材料标识牌 (8)4、构件标识 (9)三、个人防护 (10)1、劳动防护用品 (10)2、工人工作服 (11)3、项目安全员背心 (12)4、安全帽 (13)5、双大钩安全带 (16)6、防砸绝缘鞋 (16)7、焊接防尘口罩 (17)8、工具包 (17)9、焊接护目镜面罩 (17)10、焊接护目镜 (18)11、绝缘手套 (18)四、现场防护设施 (19)1、吊篮 (19)2、移动工具房 (22)3、气瓶存放棚 (25)4、气瓶吊笼 (26)5、零星材料吊笼 (30)6、气瓶作业安全管理 (32)7、焊接防风棚 (34)8、移动式脚手架 (36)9、水平安全通道 (38)10、临边防护 (42)11、立杆式双道钢丝绳 (41)12、抱箍式双道安全绳 (44)11、水平防护 (46)12、外挑防护网 (48)13、操作平台 (52)14、胎架堆放 (58)五、施工用电及用电设备 (58)1、分配电箱 (58)2、开关箱 (59)3、施工照明用电 (61)4、电焊机 (62)5、高强螺栓枪 (65)6、磨光机 (65)六、吊装作业 (67)1、钢柱吊装 (67)2、钢爬梯 (69)3、防坠器 (72)4、倒链 (73)5、钢丝绳 (74)6、U型卡环 (75)7、撬棍 (76)8、溜绳 (76)9、小型工具扳手 (77)10、钢梁吊装 (78)11、钢梁固定 (78)10、压型钢板固定 (78)七、消防管理 (81)1、接火斗 (81)2、灭火器 (82)3、动火管理 (83)八、环境管理 (84)1、三个一组的垃圾箱（有毒有害不可回收、有毒有害可回收、有毒有害） (84)2、焊条回收箱 (84)3、废料笼 (85)九、文明施工 (87)1、安全标识牌 (87)2、安全提示与禁止标牌 (89)3、安全标语 (91)一、项目安全责任提示牌说明：1》此安全责任提示牌悬挂于项目部管理人员办公室门外边墙上。
[实用参考]洞口、临边防护标准化实施图集.doc
![[实用参考]洞口、临边防护标准化实施图集.doc](https://img.taocdn.com/s3/m/3d31fd3b168884868762d66e.png)
洞口、临边防护标准化实施图集一、预留洞口防护1.1.5m以下预留洞口防护1.1采用洞口内楔紧木枋，上面铺钉模板形式进行有效防护。
覆板必须坚硬。
1.2洞口覆板平整、固定牢固，四周采用砂浆45度坡口封堵，覆板上刷黄黑相间警示色标。
1.3采用支模预留盒不拆，作为预留洞口的防护盖板，混凝土浇筑后，将板面清理干净涂刷黄黑相间警示漆。
2.大于1.5米预留洞口防护2.1利用钢管扣件在洞口上紧靠洞口边搭设井字形平台，平台上每层铺设木枋，在木枋上铺钉木板进行硬质封闭。
2.2除封闭外四周还应设有定性化防护栏杆，防护栏杆的高度不小于1.2m，安装必须牢固可靠。
2.3在醒目的位置悬挂安全警示牌。
3.放线空预留洞口防护3.1利用预留洞内的侧模进行固定，用合页铰链连接盖板如图1所示。
3.2使用定型化产品，用膨胀螺丝固定在放线孔一侧，使用时翻起即可，不易损坏，可重复利用，如图2所示。
4.竖向预留洞口防护4.1洞口上沿离地面750mm以下的竖向洞口，应用模板全封闭，刷黄黑相间油漆。
4.2洞口上沿离地面750mm以上且宽度较大的的竖向洞口，应安装高度不低于1200mm的定型化防护栏杆。
二、楼梯口防护1.楼梯口防护设置宜采用定型化、工具化制作，并考虑可拆卸、再利用的原则。
2.防护栏杆有上下两道横杆及栏杆立柱组成，上杆离防护面高度不低于1.2m，下杆离防护面高度不低于0.6m，横杆长度大于2m时，必须加栏杆柱。
3.防护栏杆及防护用挡脚板应涂刷醒目的黄黑相间颜色油漆。
三、电梯井口防护1.三面封闭式电梯井口1.1电梯井口设置定型化、工具化、标准化的防护门，门高不小于1800㎜。
防护门底部安装180㎜高踢脚步板。
1.2防护门外侧应涂刷醒目的安全警示颜色，张挂“当心坠落”、“注意安全”等安全警示标志牌。
1.3电梯井道内封闭隔离，采用在剪力墙根部预埋套管，用钢管搭设“井字”平台，在上层铺设平板进行隔离，井道隔离必须采用硬质材料层层封闭；禁止使用毛竹片封闭。
施工现场(临时用电)安全质量标准化图集
第七章 临时用电
雁鸣社区项目联合临时党支部
雁鸣社区项目联合临时党支部
雁鸣社区项目联合临时党支部
雁鸣社区项目联合临时党支部
雁鸣社区项目联合临时党支部
雁鸣社区项目联合临时党支部
雁鸣社区项目联合临时党支部
雁鸣社区项目联合临时党支部
第七章 临时用电
第一节 临时用电管理
1、施工现场临时用电组织设计： （1）现场勘测。 （2）确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向。 （3）进行负荷计算。 （4）选择变压器。 （5）设计配电系统。 ①、设计配电线路，选择导线或电缆； ②、设计配电装置，选择电器； ③、设计接地装置； ④、绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接 线图、接地装置设计图； （6）设计防雷装置。 （7）确定防护措施。 （8）制定安全用电措施和电气放火措施。
安全质量标准化
雁鸣社区项目联合临时党支部
通道
第一章 基坑施工 第二章 脚手架工程
第一节 落地式脚手架 第二节 悬挑脚手架 第三节 门式脚手架 第四节 附着式升降脚手架 第五节 满堂脚手架 第六节 高处作业吊篮 第七节 斜道 第八节 卸料平台
第三章 模板工程
第一节 一般规定 第二节 满堂支撑架 第三节 门架式支模架 第四节 碗扣式钢管模板支撑架 第五节 承插型盘扣式模板支撑架
（7）定期检（复）查表。
（8）电工安装、巡检、维修、拆除工作记录。
雁鸣社区项目联合临时党支部
第七章 临时用电
第二节 配电线路
配电线路
1、架空线路应采用绝缘导线，并经横担和绝缘子架设在专用电杆上。架空线路采用混凝土杆或木 杆，混凝土杆不得有露筋环向裂纹和扭曲，木杆不得腐蚀，其梢径≮140mm。
施工现场安全防护标准化图集（临电，塔吊，施工电梯等）
施工现场安全防护标准化图集（临电，塔吊，施工电梯等）临时用电规范要求：1、配电系统应设置总配电箱、分配电箱、开关箱，实行三级配电。
2、总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中区域。
3、动力开关箱与照明开关箱宜分别设置，每台用电设备必须有各自的专用开关箱，实行“一机一闸一漏一箱”。
4、总配电箱、开关箱必须安装两级漏电保护器，漏电保护器的额定漏电动作电流、动作时间按规范要求匹配。
5、配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。
6、配电箱、开关箱应装设端正、牢固。
固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。
移动式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离宜为0.8~1.6m。
7、配电箱、开关箱应有名称、用途、分路标记及系统接线图。
配电箱、开关箱应装设在干燥、通风及常温场所；装设应端正、牢固；周围不得堆放任何妨碍操作、维修的物品，应有足够2 人同时工作的空间和通道。
8、对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。
一、供电系统建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V 三相四线制低压电力系统，必须符合下列规定：1、采用三级配电系统；2、采用 TN-S 接零保护系统；3、采用二级漏电保护系统。
二、变压器防护1 变压器防护做法、变压器防护搭设材料采用圆竹和圆木，变压器四周砌筑2m 高砖墙。
、居中位置设置金属防护门，刷油漆，上锁。
门上悬挂“当心触电、禁止入内”安全警示牌。
搭设时应断电，禁止带电作业。
2、变压器防护示图三、配电房1 、配电房设置要求、配电房位置尽量靠近变压器。
配电房墙体采用砖墙砌筑，净空不低于3m，现浇钢筋混凝土屋面板，墙面抹水泥砂浆，外墙面刷涂料。
配电房内设电缆沟、消防砂池。
配电房内悬挂操作规程牌，配电柜上贴电路系统图。
中国建筑施工现场安全防护标准化图集
Evaluation only. 《中国建筑股份有限公司安全生产管理条例》 Created with Aspose.Slides for .NET 3.5 Client Profile 5.2.0.0 《中国建筑安全生产管理手册》 Copyright 2004-2011 Aspose Pty Ltd. 《中国建筑工程总公司工程项目安全与文明施工管理规定》
Evaluation only. 全防护、现场部分用电、机加工、架模安全防护、基础设施安全防护和消防安全等八章内容。其中基础设施安全防护是 Created with Aspose.Slides for .NET 3.5 Client Profile 5.2.0.0 针对基础设施施工中有别于一般房建工程的特殊防护进行阐述的。本章未提及，基础设施施工中存在的，而且其他七章 Copyright 2004-2011 Aspose Pty Ltd. 涵盖的内容，应遵照相应章节执行。
集从规范化标准化出发力求统一性和可操作性以简明扼要突出重点彰显中建品牌为编制原则进行编写共包括平平安安提示牌及其他图牌架设脚手架作业安全防护洞口安全防护临边安全防护施工电梯安全防护现场部分用电机加工架模安全防护基础设施安全防护和消防安全等八章第一章第一节第二节第三节第四节第五节第二章第一节第二节第三第三章第一节第二节第四章第一节第二节第三节第五章第一节第二第六章第一节危险源公示牌??25设备状态牌??26危险性较大工程安全责任公示牌27架设脚手架作业安全防护28外防护脚手架安全防护??28安全通道防护棚安全防护??32斜道安全防护??33卸料平台安全防护34洞口安全防护35预留洞口安全防护35电梯井管道井口安全防楼梯边安全防40施工电梯安全防护41施工电梯运料平台安全防护??41施工电梯运料平台防护门??42现场部分用电机加工架模安全防护43配电箱安全防第二节第三节第四节第五节第六节第七章第一节第二节第八章第一第二节配电箱防护棚??44设备用电安全防护45钢筋加工防护棚??46木工加工防护棚??47大模板存放安全防护48基础设施安全防护49路桥施工安全防护51消防安全??53消防设施及器53动火作业施工现场安全防护标准图册第一章平平安安提示牌及其他图牌第一节平平和安安1平平和安安是中国建筑推出的施工现场安全生产宣传形象大使
施工现场安全防护标准图集课件精美版
1、22张“平平”、“安安”图牌必须按照图册中的要求张挂。
底层脚手架外侧悬挂3号和4号提示牌。
8号提示牌： 卸料平台
9号提示牌： 正确使用安全带
10号提示牌： 禁止高空抛物
11号提示牌： 吊篮安全作业
12号提示牌：
13号提示牌：
公4、示配牌电悬箱挂栏于杆工刷程红施洞白工口相部间安位警便全戒于防色公。护示处。
施工现场安全防护标准图集
一、编写背景
1、《安全生产管理手册》从管理的角度，比较 系统的阐述了安全生产体系工作，是管理的“软” 的一个方面。
2、各单位在施工现场尤其是安全防护方面都有 成熟的做法，但缺少统一的标准，体现不出中建的 防护特色。
3、标准化推进工作的一个基本要求。
二、图册解析
《施工现场安全防护标准图册》包括八章内容， 分别是平平安安提示牌及其它图牌，架设（脚手架） 作业安全防护，洞口安全防护，临边安全防护，施 工电梯安全防护，现场部分用电、机加工、架模安 全防护，基础设施安全防护，消防安全。归纳为3个 部分，第一部分是现场需要挂设的图牌，第二部分 是现场需要遵守的防护标准规定，第三部分是消防。
临边安全防护
防护栏杆外侧满挂密目安全网。
4、门框及横杆、防护栏杆均刷红白相间警戒色。
1、楼层边、阳台边、屋面边防护栏杆一般采用钢管搭设。
平台围挡内右侧挂卸料平台告示牌，左侧挂8号提示牌。
1、防护棚一般采用双层顶棚形式，顶层满铺50mm厚脚手板，两层板之间应保持700mm间距。
3、作业牌宽x高=200mm×150mm；
3、安全技术要求简明扼要，突出重点，并应有相应的应急处置措施。
3、标准化推进工作的一个基本要求。
4、配电箱栏杆刷红白相间警戒色。
钢结构施工现场安全防护标准化图册2019版
1.5 抱箍式单道安全绳(圆管柱)
说明：
1.圆管柱间抱箍式安全绳适用于圆管柱间临边安全绳防护。
4.1 焊机房 4.1.1 焊机房内部 4.1.2 焊机房详图 4.2 电焊机、切割机防护罩 4.3 气瓶防护、洒水车
4.4 气瓶棚（方案 A） 4.4 气瓶棚（方案 B） 4.4.1 气瓶棚详图（方案 B） 4.4.2 气瓶软管颜色标识 4.5 气瓶吊笼 4.6 料具箱 4.7 钢丝绳吊索 4.7.1 钢丝绳挂架 4.8 柔性吊带 4.9 D 形卸扣 4.10 弓形卸扣 4.11 卸扣使用规范 4.12 屯料平台 4.13 屯料平台详图
8
单重（kg） 总重（kg）
0.8
0.8
/
/
单重（kg） 总重（kg）
1.4
1.4
高空作业安全防护
图 1 与结构连接件（JN1）
- 9 - / 87
图 2 直梯拼连接件
钢结构工程公司施工现场安全防护标准化图册
一、高空作业安全防护
1.4 钢斜梯
说明： 1.钢斜梯用于为楼层间人员及小型机具转移提供通道。 2.钢斜梯由梯梁、踏板、立杆、横杆及转换平台组成。 3.钢斜梯垂直高度不应大于 6 m，平跨度不应大于 3 m，立 杆与梯梁夹角α可按 tanα=L/H公式求得。 4.梯梁采用［12.6槽钢，喷涂橘黄色防腐油漆，通过夹具固 定在钢梁上。 5.踏板采用 4mm厚花纹钢板，宽度为 120mm，踏板垂直间距 为 250mm，踏板与连接底板三边角焊接，栓接固定在梯梁上。 6.斜梯设置双侧护栏，喷涂红白相间防腐油漆，油漆每段长 度以 300m为宜。中间栏杆与立柱夹角也为α，护栏的立柱、 扶手、中间栏杆均采用Φ30×2.5钢管，套管连接件为Φ38 ×2.5钢管，扶手、中间栏杆的高度分别为 1.2m和 0.6m， 立柱间距不大于 2m。 7.立柱与连接板焊接形成整体，栓接于梯梁上。 8.转换平台采用 4mm厚花纹钢板，平台底部侧面设置高度为 200mm的 1.0mm厚钢板作为踢脚板。 9.踏步可以设计成反向 Z 字型，在踏步下方也可用钢网片封 闭，此要求仅做参考。
安全生产标准化图集
一、安全防护用品的要求1.1、安全帽1. 施工现场应使用合格的安全帽。
2. 所有进入施工现场人员必须正确佩戴安全帽，系好下颏带。
详见图 2-1。
3. 安全帽进场必须有产品合格证和产品说明书。
4. 安全帽佩戴时必须按头围的大小调整帽箍。
帽箍对应前额的区域应有吸汗性织物或增加吸汗带。
安全帽的构造见图 2-3。
5. 安全帽佩戴时，帽箍底部至头顶最高点的轴向距离应为 80～90mm。
头顶最高点与帽壳内表面之间的垂直间距应≤50mm。
帽箍与帽壳内侧之间的间距应为 5mm～20mm。
帽壳内侧与帽衬之间存在的突出物高度不得超过 6mm，突出物应有软垫覆盖。
如果安全帽上设置通气孔，通气孔总面积为 150mm²～450mm²。
6. 不得使用帽壳破裂、缺少帽衬、缺少下颚带的破损安全帽。
7. 禁止对安全帽配件进行的改造和更换，否则会对使用者带来危险。
8. 安全帽在经受严重冲击后，即使没有明显损坏，也必须更换。
9. 在施工现场大门入口处，挂设“进入施工现场必须戴好安全帽”的有头像的安全警示标志牌，规格宽×高=600×800。
详见图 2-2。
1.2、安全带1. 图2-5所示安全带适用于高处作业、攀登及悬吊作业中使用。
2. 本图集适用于体重及负重之和不大于100kg的使用者，不适用于消防用途的安全带。
3. 安全带进场必须有产品合格证和产品说明书。
安全带零部件不应产生带撕裂、环类零件开口、绳断股、连接器打开、带扣松脱、缝线迸裂、运动机构卡死等足以使零件失效的情况。
4. 安全绳(包括未展开的缓冲器)有效长度不应大于2m，有两根安全绳(包括未展开的缓冲器)的安全带，其单根有效长度不应大于1.2m。
5. 安全带应高挂低用，注意防止摆动碰撞，详见图2-4。
6. 不准将绳打结使用。
不准将钩直接挂在安全绳上使用，应挂在连接环上用。
7. 安全带上的各种部件不得任意拆掉。
更换新绳时要注意加绳套。
8. 安全绳不得擅自接长使用。
安全防护标准化图集(1)
1“四口”安全防护1.1预留洞口安全防护1.1.1楼板、屋面和平台等面上短边尺寸小于250mm但大于25mm的孔口，必须用坚实的盖板盖设，盖板应能防止挪动移位。
1.1.2边长在250-500mm的洞口，必须用坚实的盖板盖住洞口。
盖板须保持四周搁置均衡，并应有固定其位置的措施（附图1-1）。
附图1-11.1.3边长为500-1500mm的洞口，利用钢管扣件在洞口上紧靠洞口边搭设井字型平台，平台上每隔一定距离铺设木枋，在木枋上铺钉木板形式进行防护。
盖板上刷黄黑警示色油漆，并用红色油漆标识“禁止移动”（附图1-2）。
也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格的间距不得大于200mm（附图1-3）。
附图1-21.1.4边长在1500mm以上的洞口1主体结构施工时，利用钢管扣件在洞口上搭设井字形平台，平台上铺设硬质材料（竹跳板或木枋模板）进行防护。
洞口四周搭设防护栏杆（采取双道栏杆形式，下道栏杆离地500mm，上道栏杆离地1100mm，立杆高度1200mm），在栏杆外侧张挂“当心坠落”安全警示标志牌（附图1-4）。
2安装及装修施工时，洞口四周搭设防护栏杆（采取三道栏杆形式，下道栏杆离地100mm，中道栏杆离地500mm，上道栏杆离地1100mm，立杆高度1200mm），洞口下张设安全平网，在栏杆外侧张挂“当心坠落”安全警示标志牌（附图1-5）。
附图1-53防护栏杆距洞口边不得小于200mm。
4栏杆表面刷黄黑警示色油漆。
1.2电梯井口安全防护1.2.1电梯井门洞口安装不低于1500mm高的工具式防护门。
防护门底部安装200mm高木质踢脚板，防护门外侧张挂“当心坠落”安全警示标志牌（附图1-6）。
附图1-61.2.2电梯井内水平防护采用在井洞内用钢管搭设防护平台，上面满铺竹跳板或兜挂安全平网进行防护。
水平防护的位置，应每隔两层并最多隔10m设一道水平防护（附图1-7）。
附图1-73 钢管平台搭设方法：在电梯井混凝土模板支设时，在井的四个角预埋ф60PVC管，模板拆除后，将钢管插入预埋的PVC管里面，然后搭设防护平台。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章 临边洞口安全防护 第三节 楼梯边安全防护
1、分层施工的楼梯口和梯段边，必须安装临时防 护栏杆和档脚板。
2、防护栏杆应搭设三道，第一道栏杆离地 1200mm，第二道栏杆离地600mm。立杆间距 不大于1000mm。
3、防护栏杆水平杆、立杆均涂刷间距为400mm红 白相间安全警戒色。
4、独立楼梯，若两边均无有效遮挡，则两边均应 设置防护栏杆和档脚板。
楼梯边安全防护示意图
雁鸣社区项目联合临时党支部
第五章 临边洞口安全防护
φ 48x3.5钢管 扫地杆
栏杆横杆
300 400 400
踢脚板 垫板底座
注：楼梯边加设安全立网或设宽度不小于 200，厚度不小于25的踢脚板。
楼梯临边防护示意图 （单位：mm）
雁鸣社区项目联合临时党支部
第五章 临边洞口安全防护
2、防护栏杆内侧满挂密目安全网，并设置夜间警示灯。 3、基坑排水沟设置在防护栏杆外侧，采取有组织排水。
基坑边安全防护示意图
基坑边排水、防护剖面图
雁鸣社区项目联合临时党支部
第五章 临边洞口安全防护
工具式防护栏杆示意图
雁鸣社区项目联合临时党支部
第五章 临边洞口安全防护
第二节 楼层边、阳台边、屋面边安全防护
第八章 机械设备
第一节 塔式起重机 第二节 施工升降机 第三节 物料提升机
第九章 施工机具 第十章 安全防护用品 第十一章 消防安全
第一节 一般规定 第二节 消防设施及器材 第三节 动火证明
雁鸣社区项目联合临时党支部
第四章 加工棚、防护棚、安全通道
第一节 加工棚
一、钢筋加工棚 1、钢筋加工棚的搭设不仅要满足规范和使用要求，而且防
攀登作业示意图
雁鸣社区项目联合临时党支部
第六章 高处作业
四、交叉作业 1、当建筑外侧面临街道时，除建筑立面采取密目式安全立网封闭外，尚应在临街段满挂钢板网，
搭设防护棚并设置安全通道。 2、各种拆除作业（如钢模板、脚手架等）上面拆除时下面不得同时进行作业。物料临时堆放处应
离楼层边沿不小于1m。 3、建筑物的出入口，升降机的上料口等人员集中处的上方，应设置防护棚。防护棚的长度不应小
雁鸣社区项目联合临时党支部
雁鸣社区项目联合临时党支部
雁鸣社区项目联合临时党支部
雁鸣社区项目联合临时党支部
雁鸣社区项目联合临时党支部
第五章 临边洞口安全防护
第一节 基坑边安全防护
1、基坑开挖深度超过2000mm时,必须搭设基坑临边防护栏杆。基坑临边防护栏杆采用工具式防 护栏杆或钢管搭设，设置二道水平杆（上道栏杆离地1200mm，下道栏杆离地600mm），立 杆间距不大于2000mm，立杆打入地面以下深度700mm以上，立杆与基坑边坡距离不应小于 500mm。防护栏杆下部外侧设置200mm高挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必 须刷间距为400mm红白相间的警示油漆。
钉18mm厚木胶合板； 4、防护棚两侧应设置八字撑，并满挂密目安全网,所有水平杆控制伸出立杆外侧100mm； 5、防护棚两头进出口处张挂安全警示标志牌和安全宣传标语
设备防护棚示意图1
雁鸣社区项目联合临时党支部
第四章 加工棚、防护棚、安全通道
设备防护棚示意图2
雁鸣社区项目联合临时党支部
第四章 加工棚、防护棚、安全通道
第三节 安全通道
1、在进入建筑物入口处，或建筑物边物体坠落半径范围内的人行通道处均需设置安全通道； 2、安全通道长度根据建筑物坠落半径确定，一般为3 米、6 米两种，高度一般为4.5米。 3、安全通道一般采用双层顶棚形式，顶层满铺50mm厚脚手板，两层板之间应保持700mm 间距。
防护棚内侧应设置八字撑，两侧搭设剪刀撑并满挂绿色密目安全网。 4、安全通道两侧应搭设钢管立柱，在进口处张挂安全警示标志牌和安全宣传标语。
水平洞口的安全防护（≥1500mm）示意图
雁鸣社区项目联合临时党支部
第五章 临边洞口安全防护 第五节 竖向洞口、电梯井安全防护
一、竖向洞口安全防护 下边沿至楼板或底面低于 80cm的窗台等竖向洞口，如坠 落高度大于2m时，需加设 1200mm高防护拉杆；洞口宽度 ≤1800mm的采用单立杆,栏杆 两头固定于结构上；洞口宽度 ＞1800mm的按照“楼层边、阳 台边、屋面边安全防护”要求 搭设防护栏杆。
材。
封闭式木工加工棚示意图
雁鸣社区项目联合临时党支部
第四章 加工棚、防护棚、安全通道
第二节 防护棚
1、施工现场所有输送泵、搅拌机、砂浆机、直螺纹机均需搭设防护棚； 2、防护棚采用φ48钢管搭设，尺寸为：[设备长度+700(长)]×[设备宽度+2200(宽)]×[3100(高)]mm； 3、防护棚采用双层防护，两层之间距离为500mm，顶层铺脚手板、下层铺50×100木部
第五章 临边洞口安全防护
电梯井水平安全安全防护示意图
雁鸣社区项目联合临时党支部
第六章 高处作业
一、一般规定 1、建筑施工高处作业要根据《建筑施工高处作业安全技术规范》的要求执行。 2、悬空高处作业人员应挂牢安全带，安全带的选用与佩带应符合国家现行标准《安全带》（
雁鸣社区项目联合临时党支部
第六章 高处作业
三、悬空作业 在周边临空状态下进行高处作业时应有牢靠的立足处（如搭设脚手架或作业平台），并视作业 条件设置防护栏杆、张挂安全网、佩带安全带等安全措施。 钢筋绑扎、安装骨架作业应搭设脚手架。不得站在钢筋骨架上作业或攀登骨架上下。 浇注离地2m以上混凝土时，应设置操作平台，不得站在模板或支撑杆上操作。 悬空进行门窗安装作业时，严禁站在栏板上作业，且必须挂牢安全带，并将安全带拴牢在上方 可靠物上。
安全质量标准化
雁鸣社区项目联合临时党支部
通道
第一章 基坑施工 第二章 脚手架工程
第一节 落地式脚手架 第二节 悬挑脚手架 第三节 门式脚手架 第四节 附着式升降脚手架 第五节 满堂脚手架 第六节 高处作业吊篮 第七节 斜道 第八节 卸料平台
第三章 模板工程
第一节 一般规定 第二节 满堂支撑架 第三节 门架式支模架 第四节 碗扣式钢管模板支撑架 第五节 承插型盘扣式模板支撑架
水平洞口的安全防护（＜1500mm）示意图
雁鸣社区项目联合临时党支部
第五章 临边洞口安全防护
二、边长为1500mm及以上的预留洞口 1、洞口四周用钢管搭设三道防护栏杆，第一
道栏杆距楼面1200mm,第二道栏杆距楼面 600mm，第三道栏杆距楼面100mm。 2、洞口尺寸不大于2000mm 时，中间设一道 立杆；洞口尺寸大于2000mm 时，立杆间距 不大于1200mm。 3、主体结构施工阶段，洞口采用木模板和木 枋封闭；安装及装修阶段，洞口采用水平 安全网封闭。 4、防护栏杆外侧满挂密目安全网。水平杆和 立杆刷间距400mm红白相间安全警戒色。
3、防护栏杆水平杆、立杆及踢脚板刷间距400mm红白相 间安全警戒色。
4、坡度大于1:2.2 的屋面，防护栏杆上杆离防护面高度不 低于1500mm，并增设一道横杆，满挂密目安全网。
楼层边、阳台边、屋面边安全防护示意图
雁鸣社区项目联合临时党支部
第五章 临边洞口安全防护
工具式防护栏杆
雁鸣社区项目联合临时党支部
钢筋加工棚示图
雁鸣社区项目联合临时党支部
第四章 加工棚、防护棚、安全通道
工具式钢筋加工棚示意图
雁鸣社区项目联合临时党支部
第四章 加工棚、防护棚、安全通道
型钢工具式加工棚示意图
雁鸣社区项目联合临时党支部
第四章 加工棚、防护棚、安全通道
二、木工加工棚 1、施工现场采用封闭式木工加工棚，有防火、防尘、降噪措施。 2、加工棚屋顶、屋檐为蓝色，墙面为白色，门套、窗套、外墙四角及底边为蓝色。 3、门的上方，屋檐下喷涂中建标识和加工棚名称。门左侧摆放足够数量的有效灭火器
竖向洞口的安全防护示意图
雁鸣社区项目联合临时党支部
第五章 临边洞口安全防护
二、电梯井安全防护 1、电梯井门洞安装1800mm高立式钢筋防护门，
外框钢筋直径为ф16，中间为ф14，竖向钢筋 间距不大于150mm 2、防护门底部安装200mm 高木质档脚板。防护 门和档脚板刷红白相间警戒色。 3、电梯井内水平防护采用在井洞内每两层搭设硬 质全封闭，或三层封闭一道（不大于10米）， 在中间挂设水平安全网，±0.000处为第一层全 封闭层，在有群楼楼层要层层封闭。
安全通道示意图
雁鸣社区项目联合临时党支部
第四章 加工棚、防护棚、安全通道
安全通道
雁鸣社区项目联合临时党支部
第四章 加工棚、防护棚、安全通道
安全通道现场照片
雁鸣社区项目联合临时党支部
第五章 临边洞口安全防护 临边洞口安全防护一些图片照片
雁鸣社区项目联合临时党支部
雁鸣社区项目联合临时党支部
