设计图纸格式要求

2011-6-15
Http:/
4
广东省邮电规划设计院
平面图
平面图的长边宜与横式幅面图纸的长边一致；平面图的长边宜与横式幅面图纸的长边一致；在同一张图纸上绘制多于一层的平面图时，在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数的顺序从左至右或从下至上布置；宜按层数的顺序从左至右或从下至上布置；各种平面图应按正投影法绘制；各种平面图应按正投影法绘制；建筑物平面图宜注写房间的名称或编号。建筑物平面图宜注写房间的名称或编号。
10 25
5
2011-6-15
Http:/
9
广东省邮电规划设计院
幅面线
C C
幅面线
图框线图框线 L
a
b
C
a
Hale Waihona Puke C装订边图衔
C
装订边
图
C
衔
L
b
图3.1.1a
图3.1.1b
2011-6-15
Http:/
10
广东省邮电规划设计院
3.2 图纸型式及其应用 3.2.1 线型分类及用途应符合表线型分类及用途应符合表3.2.1的规定：的规定：的规定
在同一张图纸上，在同一张图纸上，按不同比例绘制的图样及同类图形的图纸粗细应保持一相同比例的图样，应选用相同的线宽粗。致，相同比例的图样，应选用相同的线宽粗。
3.2.5 线型的使用：线型的使用：
细实线为最常用的线条粗实线主要用于主回路线、图纸的图框线及需要突出的线路、粗实线主要用于主回路线、图纸的图框线及需要突出的线路、电路等指引线、指引线、尺寸标注线应使用细实线
派生新的符号时，应符合国标图形符号的派生规律，派生新的符号时，应符合国标图形符号的派生规律，并应在合适的地方加以说明。适的地方加以说明。

建筑方案阶段图纸深度要求

建筑方案阶段图纸深度要求在建筑设计的过程中，图纸是一个非常重要的工具，它将设计师的想法和构思以平面的形式展现出来，对于建筑方案来说，图纸的深度要求是至关重要的。

图纸的深度要求是指图纸所包含的详细信息的程度。

它决定了施工过程中所需要的各种材料和施工方法，对于保证建筑质量和完成工程进度都起着至关重要的作用。

下面，我将从图纸深度要求的定义、各个阶段的具体要求和其重要性等方面进行阐述。

首先，图纸深度要求在建筑方案阶段非常重要，它是对图纸所包含信息的一个标准化要求。

图纸深度要求包括了图纸所需包含的各种详细信息的程度，如平面布局、立面和剖面的详细尺寸和标注、建筑构件的详细设计和规格等。

通过深度要求，可以规范设计师在建筑方案阶段的图纸设计，使得图纸所包含的信息更加丰富和准确。

其次，在建筑方案阶段，图纸的深度要求会随着设计的不同阶段而变化。

在建筑方案初期，图纸的深度要求相对较低，主要是为了表达建筑的整体概念和构思。

这些图纸通常包括建筑的平面布局、立面和剖面示意图，用于展现建筑的整体风貌和空间布局。

随着设计的进一步深入，图纸的深度要求也逐渐增加。

在稍后的设计阶段，图纸需要包含更为详细的尺寸和标注、建筑构件的设计和规格等信息，以支持具体的施工过程和工程进度的控制。

此外，图纸深度要求的提高还有助于实现建筑方案的优化和改进。

通过进行更加详细的图纸设计，可以发现设计中存在的问题和不足之处，从而进行合理的调整和优化，提高建筑的可行性和可持续性。

而如果图纸的深度要求不够，可能导致设计中存在的问题无法被发现和解决，从而给后续的施工和使用过程带来困难和不便。

最后，需要强调的是，图纸深度要求在建筑方案中的重要性不可小觑。

图纸是建筑设计和施工的关键工具，它直接影响到工程的质量和进度。

只有通过合理的图纸设计和深度要求，才能确保施工过程的准确性和规范性，避免出现因设计不当而引发的施工问题。

因此，建筑方案阶段的图纸深度要求应该得到高度重视和合理管理。

规范对初步设计图纸深度要求

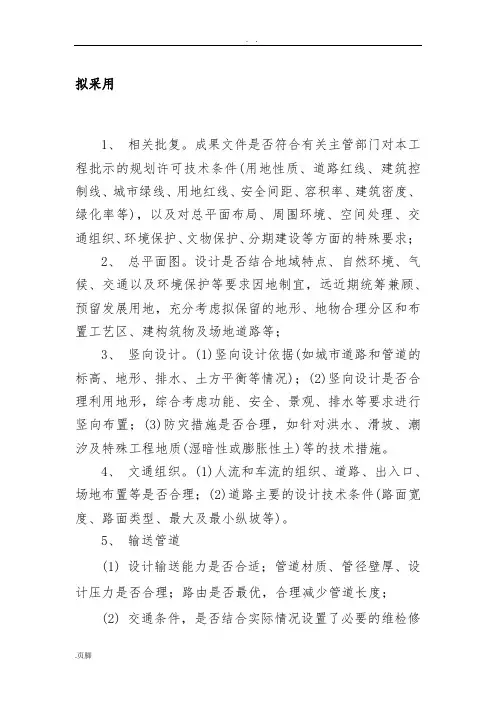

规范对初步设计图纸深度要求拟采⽤1、相关批复。

成果⽂件是否符合有关主管部门对本⼯程批⽰的规划许可技术条件(⽤地性质、道路红线、建筑控制线、城市绿线、⽤地红线、安全间距、容积率、建筑密度、绿化率等)，以及对总平⾯布局、周围环境、空间处理、交通组织、环境保护、⽂物保护、分期建设等⽅⾯的特殊要求；2、总平⾯图。

设计是否结合地域特点、⾃然环境、⽓候、交通以及环境保护等要求因地制宜，远近期统筹兼顾、预留发展⽤地，充分考虑拟保留的地形、地物合理分区和布置⼯艺区、建构筑物及场地道路等；3、竖向设计。

(1)竖向设计依据(如城市道路和管道的标⾼、地形、排⽔、⼟⽅平衡等情况)；(2)竖向设计是否合理利⽤地形，综合考虑功能、安全、景观、排⽔等要求进⾏竖向布置；(3)防灾措施是否合理，如针对洪⽔、滑坡、潮汐及特殊⼯程地质(湿暗性或膨胀性⼟)等的技术措施。

4、⽂通组织。

(1)⼈流和车流的组织、道路、出⼊⼝、场地布置等是否合理；(2)道路主要的设计技术条件(路⾯宽度、路⾯类型、最⼤及最⼩纵坡等)。

5、输送管道(1)设计输送能⼒是否合适；管道材质、管径壁厚、设计压⼒是否合理；路由是否最优，合理减少管道长度；(2)交通条件，是否结合实际情况设置了必要的维检修(3)⼤中型河流、公路、铁路的穿跨越位置是否满⾜当地主管部门和规划部门的要求；(4)⼤开挖穿越是否有⽆稳管和⽔⼯保护措施；(5)定向钻穿越地层是否适宜，埋深是否符合规范要求；穿越曲线否合理，出⼊⼟点是否有合适的施⼯场地；(6)⼭体隧道的洞⼝位置、衬砌型式选择是否合理，地质条件是否适合；(7)管道敷设是否与周围环境相协调；6、⼯艺安装7、建筑结构。

(1)建筑物使⽤功能、功能分区、平⾯布局等；(2)是否达到规定的设计深度要求；(3)是否符合《⼯程建设标准强制性条⽂》和其他有关⼯程建设强制性标准；(4)地基基础和结构设计等是否安全；(5)建筑防⽕设计；(6)外⽴⾯、屋⾯及内部装修风格。

各报审阶段所需图纸要求

平、立、剖面图
效果图（A3பைடு நூலகம்格）
白图，三份，装订成A3规格
（申报一份，业主一份，人防一份）
注意：
总图应在地形测量图上绘制
根据各区或市规划局的不同要求再单加晒总图1～2张，蓝图
盖报审章、注册建筑师章
消防设计专篇（汇总各专业）
与消防有关的各专业图纸
蓝图，两份，一份申报，一份业主留档
按A4规格，报审图方式叠图，装订成册
各报审阶段所需图纸要求
阶段
1.立项规划意见函复（方案）
2.修建性详细规划（设计方案）
3.消防（初设）
4.人防(a初设
b施工图)
5.园林（方案）
6.交通（方案）
7.规划许可证（施工图）
图纸要求
总平面图（含主要经济技术指标）
蓝图，两份
盖报审章、注册建筑师章
方案说明（建筑、结构、水、暖、电）
总平面图（含主要经济技术指标）（现状图）
盖报审章、注册建筑师章
图纸目录（完整）
设计说明须有无障碍设施内容和节能内容
总平面图（现状图）
平、立、剖面图
基础平面图、剖面图
注意：
目录或封面应注明总建筑面积（m2）、建筑占地面积（m2）、工程造价(万元)
蓝图，一份
总平面图另加晒6份
按A4规格，报审图方式叠图，装档案盒
盖报审章、注册建筑师章
报审流程：
一般工程1、3、7
大型工程1、2、4a、5、6、3、4b、7
重点项目1、2规委要求非我院承担内容如下：A.日照影响评价B.环境影响评价及审查意见C.交通影响评价及审查意见D.国家涉外安全审查意见再办4-7
E.电磁波影响评价及审查意见
盖报审章、注册建筑师章

规范对初步设计图纸深度要求

拟采用1、相关批复。

成果文件是否符合有关主管部门对本工程批示的规划许可技术条件(用地性质、道路红线、建筑控制线、城市绿线、用地红线、安全间距、容积率、建筑密度、绿化率等)，以及对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面的特殊要求；2、总平面图。

设计是否结合地域特点、自然环境、气候、交通以及环境保护等要求因地制宜，远近期统筹兼顾、预留发展用地，充分考虑拟保留的地形、地物合理分区和布置工艺区、建构筑物及场地道路等；3、竖向设计。

(1)竖向设计依据(如城市道路和管道的标高、地形、排水、土方平衡等情况)；(2)竖向设计是否合理利用地形，综合考虑功能、安全、景观、排水等要求进行竖向布置；(3)防灾措施是否合理，如针对洪水、滑坡、潮汐及特殊工程地质(湿暗性或膨胀性土)等的技术措施。

4、文通组织。

(1)人流和车流的组织、道路、出入口、场地布置等是否合理；(2)道路主要的设计技术条件(路面宽度、路面类型、最大及最小纵坡等)。

5、输送管道(1)设计输送能力是否合适；管道材质、管径壁厚、设计压力是否合理；路由是否最优，合理减少管道长度；(2)交通条件，是否结合实际情况设置了必要的维检修(3)大中型河流、公路、铁路的穿跨越位置是否满足当地主管部门和规划部门的要求；(4)大开挖穿越是否有无稳管和水工保护措施；(5)定向钻穿越地层是否适宜，埋深是否符合规要求；穿越曲线否合理，出入土点是否有合适的施工场地；(6)山体隧道的洞口位置、衬砌型式选择是否合理，地质条件是否适合；(7)管道敷设是否与周围环境相协调；6、工艺安装7、建筑结构。

(1)建筑物使用功能、功能分区、平面布局等；(2)是否达到规定的设计深度要求；(3)是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准；(4)地基基础和结构设计等是否安全；(5)建筑防火设计；(6)外立面、屋面及部装修风格。

1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。

建筑设计三阶段阶段的设计图纸所需内容

1方案设计：1.1设计图纸1。

1.1总平面设计图纸：1:场地的区域2:场地范围（用地和建筑物各脚点的座标或定位、道路红线）3:场地内四周环境的反映（城市道路或建筑物.场地内需保留的建筑物、古树名木、历史遗迹、现有地形标高等）4：场地内拟建的道路、停车场、广场、绿地及建筑物的布置,并且表示出建筑物与用地界线(或道路红线、建筑红线）及相邻建筑物之间的距离。

5：拟建建筑的名称、出入口的位置、层数、与设计标高，以及地形复杂时主要道路、广场的控制高度。

6：指北针或风玫瑰图、比例7：根据需要绘制下列反应方案特性的分析图：功能分析、空间组合及景观分析、交通分析（人流、车流、停车位数量)地形分析、绿地分析、日照分析、分期建设1。

1.2建筑设计图纸平面图应该表达的内容：1：平面的总尺寸、开间、进深、柱网尺寸（可用比例尺寸）2：各主要使用房间名称3：结构受力体系中的柱网、承重墙位置4:各楼层地面标高、屋面标高5:室内停车库的停车位和行车线路6:底层平面图应该标明剖切线位置编号，并有指北针7：必要时有主要用房的放大图和室内布置图8:图纸名称、比例、比例尺立面图应表示的内容:1：体现建筑造型的特点，选择绘制一、二个有代表性的立面2：各主要部位的标高或主题建筑的总高度3：当相邻建筑有直接关系的时候,应该绘制相邻或原有建筑的局部立面4：图纸名称、比例、比例尺剖面图应表示的内容：1：剖面应剖在高度和层数不同、空间关系复杂的部位2：各层标高及室外地面标高，室外地面至建筑檐口（女儿墙）的总高度3：若遇到高度控制时，还要标明最高点的标高。

4：剖面编号、比例或比例尺2初步设计：2。

1设计图纸平面图1标明承重结构的轴线、轴线编号、定位尺寸和总尺寸2绘出主要结构构件和建筑构配件如非承重墙、壁柱、门窗、天窗、楼梯、电梯、自动扶梯、中庭（及其上空）、夹层、平台、阳台、雨篷、台阶、坡道、散水明沟等位置;当维护结构为幕墙时，应该标明幕墙与主题结构的位置3表示主要建筑设备的位置、如水池、卫生器具等设备专业有关的设备的位置.4表示建筑平面或空间的防火分区分隔位置的面积，宜单独成图5标明室内、外地面设计标高及地上、地下各层楼地面标高6标明指北针（底层平面）7标明剖切线及编号8绘出有特殊要求或标准的厅、室的内室,如家具的布置等；也可以格局需要选择绘制标准层标准单元或标准间的放大平面图及室内布置图；9列出各类建筑设计规范要求计算技术经济指标10标明图纸名称、比例立面图1两端轴线和编号2立面外轮廓及主要结构和建筑部件的可见部分，如门窗(幕墙）雨篷、檐口（女儿墙）、屋顶、平台、栏杆、坡道、台阶、和主要装饰线脚等。

关于市政、管线工程设计图纸规格的规定

关于市政、管线工程设计图纸规格的规定温馨提示：∙未特别声明提交资料为复印件的，均应提交原件。

∙提交资料为复印件的（包括各申请人和代理人的身份证复印件），请在复印件上加盖申请单位公章和“经核对与原件相符”印章。

∙提交资料为图纸的，请加盖申请单位公章。

一、管线工程方案设计图1、图纸为蓝图；2、包括平面图、横断面图；3、绘制在广州市综合地下管线图或1/500-1/10000现状地形图或经城市规划部门批准的道路平面图上；4、标明图纸要素：图标、编号等；5、盖建设单位的印章、具备资质的设计单位的出图章。

二、管线工程施工设计图1、图纸为蓝图；2、包括平面图、横断面图、关键节点大样图；排水工程还应当包括纵断面图，表示出管线位置、埋深、管道规格；3、标明图纸要素：图名、指北针、比例尺、图例、图标、图签、编号等，图纸数超过5张时应当附图幅联合表；4、图纸比例为1/500（长输管线可采用1/2000）；5、绘制在广州市综合地下管线图上，无综合地下管线图时则绘制在1/500至1/2000现状地形图上；配合新建、改建、扩建道路的管线工程可绘制在已批准的1/500道路平面设计图上；6、平面图包括管线平面设计图，现状管线位置及接入方式，变电房、开关房、电信设备用房、燃气调压设施、泵站等管线设施的位置，用地红线，相关建筑物、构筑物四至图，地下室边线，化粪池，规划道路中线、边线、人行道边线等；设计管线及管线设施（排水工程除外）应当用红色线表示，其余用黑色细线表示；7、横断面图包括管道埋深、管线剖面、管线材质、与其它管线或地下设施的相互关系；8、排水工程纵断面图应当标明里程、地面坡度线、管道坡度线、排水方向、坡度、坡长、覆土深度、检查井及沿线支管接入处的位置、管径、高程、与其它地下管线或障碍物交叉的位置、高程；图纸比例一般为水平方向1/500至1/1000，垂直方向1/500至1/1000；9、管道规格、管井位置、编号、地面高程、管道高程；10、盖建设单位的印章、具备资质的设计单位的出图章。

规范对初步设计图纸深度要求

拟采用1、相关批复。

成果文件是否符合有关主管部门对本工程批示的规划许可技术条件(用地性质、道路红线、建筑控制线、城市绿线、用地红线、安全间距、容积率、建筑密度、绿化率等)，以及对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面的特殊要求；2、总平面图。

设计是否结合地域特点、自然环境、气候、交通以及环境保护等要求因地制宜，远近期统筹兼顾、预留发展用地，充分考虑拟保留的地形、地物合理分区和布置工艺区、建构筑物及场地道路等；3、竖向设计。

(1)竖向设计依据(如城市道路和管道的标高、地形、排水、土方平衡等情况)；(2)竖向设计是否合理利用地形，综合考虑功能、安全、景观、排水等要求进行竖向布置；(3)防灾措施是否合理，如针对洪水、滑坡、潮汐及特殊工程地质(湿暗性或膨胀性土)等的技术措施。

4、文通组织。

(1)人流和车流的组织、道路、出入口、场地布置等是否合理；(2)道路主要的设计技术条件(路面宽度、路面类型、最大及最小纵坡等)。

5、输送管道(1)设计输送能力是否合适；管道材质、管径壁厚、设计压力是否合理；路由是否最优，合理减少管道长度；(2)交通条件，是否结合实际情况设置了必要的维检修(3)大中型河流、公路、铁路的穿跨越位置是否满足当地主管部门和规划部门的要求；(4)大开挖穿越是否有无稳管和水工保护措施；(5)定向钻穿越地层是否适宜，埋深是否符合规范要求；穿越曲线否合理，出入土点是否有合适的施工场地；(6)山体隧道的洞口位置、衬砌型式选择是否合理，地质条件是否适合；(7)管道敷设是否与周围环境相协调；6、工艺安装7、建筑结构。

(1)建筑物使用功能、功能分区、平面布局等；(2)是否达到规定的设计深度要求；(3)是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准；(4)地基基础和结构设计等是否安全；(5)建筑防火设计；(6)外立面、屋面及内部装修风格。

1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。

建筑方案图纸设计要求

建筑方案图纸设计要求建筑方案图纸设计要求是在进行建筑设计过程中，对于图纸设计所提出的基本要求和设计原则的总结和规定。

通过规范化的要求，可以确保图纸设计的准确性和可行性，提高整个建筑设计过程的效率和质量。

以下是关于建筑方案图纸设计要求的详细介绍。

1. 图纸设计的准确性要求：在进行图纸设计时，要求设计师准确无误地表达建筑设计方案的内容和意图。

包括了清晰明确的尺寸标注、比例关系、标注符号的选择和使用等等。

图纸设计要求具有合理的逻辑结构和易于理解的布局，以确保图纸的准确性，并为建筑施工提供准确的指导。

2. 图纸设计的规范性要求：图纸设计要求符合相应的国家建筑设计规范和标准，在设计时要考虑到建筑材料、施工工艺以及管道布置等相关规范要求，并在图纸上进行相应的标示。

同时，图纸设计要求具有良好的美学品质，以保证建筑方案的审美效果和建筑品质。

3. 图纸设计的完整性要求：图纸设计要求全面呈现建筑方案的整体性和综合性，包括建筑的平面布局、立面效果、剖面特征以及建筑的外部环境、内部空间、使用要求等方面。

这些信息的完整性有助于建筑设计方案的理解和评估，并指导后续的施工和监理工作。

4. 图纸设计的可读性要求：图纸设计要求能够清晰地传达建筑设计方案的意图和信息，使得相关的专业人员或者施工单位能够准确理解和执行。

图纸设计要求符合常用的绘图符号和标注规范，避免使用过多的专业术语和繁琐的文字说明，以便于读者的理解和操作。

5. 图纸设计的一致性要求：建筑方案的各个图纸之间要保持一致性，包括平面图、立面图、剖面图等各类图纸之间的关系和配合。

同时，对于同一设计要素的表达要保持一致，比如尺寸标注的方式、符号的使用等等。

保持一致性有助于减少误解和错误，并提高整个设计过程的效率。

6. 图纸设计的可修改性要求：图纸设计要求能够方便地进行修改和更新，以满足方案修改和需要。

设计师需要合理使用CAD软件或者绘图工具，确保图纸的可编辑性，方便修改和调整。

图纸设计方案

图纸设计方案1. 引言本文档旨在为图纸设计方案提供详细的说明和指导。

图纸设计方案是指在进行工程项目或产品开发过程中制作的包含精确细节的图纸和说明。

图纸设计方案对于保证项目 or 产品的质量和效果至关重要，它提供了设计师和制造商之间沟通和理解的桥梁。

本文档将会讨论图纸设计方案的基本原则和要素。

2. 图纸设计原则在制作图纸设计方案之前，首先要确保遵循以下图纸设计的基本原则：2.1 精确性图纸设计必须准确表达设计意图和要求，以便生产厂商能够确切地理解和制造产品。

所有尺寸、标准和要求都应该精确无误地记录在图纸上。

此外，图纸上的符号和注解应清晰易读，确保所有的细节和特性都能被正确理解。

2.2 一致性图纸设计必须保持一致性，以确保所有图纸都能被准确地理解和解释。

图纸上的所有标准、符号和注解应该遵循统一的规范和约定。

对于重复的元素或部件，应使用相同的标准和符号来表示，以避免混淆和误解。

2.3 可读性图纸设计应该易于阅读和理解。

清晰的图形和标注应该被使用，以帮助读者准确地理解设计意图和要求。

字体和符号的大小应适中，以确保在打印和查看时能够清晰可见。

3. 图纸设计要素图纸设计方案应包含以下要素，以确保对产品的描述和要求具备全面性和准确性：3.1 标题和项目信息每个图纸都应有一个清晰的标题和项目信息部分，以便读者能够迅速了解图纸的内容和相关项目的信息。

项目信息部分应包括项目名称、设计师名称、日期和版本号等信息。

3.2 缩略图和视图图纸设计方案应包含缩略图和视图，以便读者能够快速了解产品的整体外观和结构。

缩略图应该展示产品的外形轮廓，视图应该展示产品的三维结构和细节。

3.3 尺寸和标注图纸设计应包含准确的尺寸和标注，以确保产品的尺寸和要求能够被正确理解和实施。

尺寸和标注应以易于理解和测量的形式表示，并使用标准符号和注解。

3.4 材料和部件清单图纸设计方案应包含详细的材料和部件清单，以便制造商能够准确选择和购买所需的材料和部件。

图纸要求深度及规范

一、方案设计文件编制深度：⏹总平面设计图纸1、场地的区域位置2、场地的用地范围（坐标或定位尺寸）3、场地周围拟建道路（四邻规划路、建筑物、用地性质、建筑性质及层数、场地的其它）4、场地内拟建道路、停车场、广场、绿地及建筑物的布置，各类控制线（用地红线、道路红线、建筑控制线等）相邻建筑物之间的距离及建筑物中尺寸，基地主要出入口与城市道路交叉口的距离。

5、建筑名称、出入口位置、层数建筑高度、设计标高）6、指北针或风玫瑰图，比例。

7、根据需要的分析图：功能分区、空间组合、景观分析、交通分析（人流、车流的组织、停车场及停车位置数量表示），消防分析、绿地分析、日照分析、分期建设等。

⏹二、平面图：1、平面的总尺寸、开间、进深尺寸及结构受力体系中的注网、承重墙位置和尺寸（也可用比例尺表示）。

2、各主要使用房间名称。

3、各楼层地面标高、屋面标高。

4、室内停车库的停车位和行车路线。

5、底层平面图应注明剖切线位置及编号，并注明指北针。

6、图纸名称、比例或比例尺。

7、必须说明的放大平面及布置。

⏹三、立面图：1、主要部位和最高点或主体建筑的总高度。

2、有相邻建筑时，应绘出原有建筑的建筑高度及局部立面。

3、图纸名称、比例或比例尺。

⏹四、剖面图：1、剖面应剖在高度和层数不同、空间关系较复杂的部位。

2、各层标高及室外地面标高，建筑总高度。

3、剖切编比例或比例尺。

二、建筑防火设计⏹总图：防火间距消防车道（环形）消防登高面（长边或1/4边）出入口设计：沿街长度>150M,总长度>220M⏹建筑设计：1、高度控制：多层：公建：小于24米，住宅小于10层高层：一类：>50 M, 住宅>18层，二类：<50 M, <18层2、防火分区：多层：2500 M2（5000 M2）商业、展览建筑10000M2，单层、多层的首层，符合有关规定。

地下室：500M2，商业：小于2000M2高层：塔楼：一类1000 M2, （2000 M2），二类1500 M2 （3000 M2），裙房：4000 M2（5000M2）地下室：500M2，商业：小于2000M23、防烟分区：500 M24、安全疏散：⏹多层：1、不应少于两个，安全出口的距离不小于5M。

建设工程方案图审图标准及规划设计审图标准

建设工程方案图审图标准及规划设计审图标准一、设计深度要求：1、各种技术经济指标要齐全，800字以内设计说明。

2、总平面位置图、平面图、立面图、剖面图齐全，图面符合制图规范；3、主干道临街建筑、风景区建筑要有两个方案，彩色透视图。

重大工程要有模型。

4、建筑所在地环境彩色照片十张。

二、图签要求：[找文章到大秘书-/-一站在手，写作无忧！]1、设计、审核应签名齐全；2、加盖设计单位印章。

三、必需具备下列条件：1、计划文。

2、定点文。

3、结合同鉴证的设计委托书。

四、核对定点文：1、下列设计参数要符合定点：外围尺寸线、沿河距离、沿山距离、道路红线、容积率，建筑高度。

2、设计建筑外框与周边建筑物、构筑物间距要符合规划规范、消防规范、人防、环保及卫生防疫要求。

3、使用性质符合计划文、定点文要求。

五、平面设计：平面功能不能违反设计规范。

六、立面设计：1、色彩要与环境协调。

2、造型要与环境协调并具有桂林地方特色。

3、平屋顶第五立面有绿化措施。

七、主干道风景区进行会议审查的报送缩小八开全套图纸及设计说明12份。

1、审查规划的设计单位是否具备相应的资质等级，外地单位是否已在我市办理有关注册登记手续。

2、审查规划是否符合国家和自治区＂城市专项规划编制技术规定及深度要求＂。

3、审查规划用地和规划建设性质是否符合城市总体规划、分区规划及控制性详规。

4、审查规划范围内交通系统及其与城市道路的衔接是否符合交通规划及有关规划、规范、满足城市交通发展的需要。

5、规划用地平衡指标是否符合相关的国家设计规范。

6、规划范围内管线设置与城市管线衔接是否完善、合理并符合有关技术规范。

7、审查规划设计是否综合考虑日照、采光、通风、防灾的要求，是否依照国家、区、市有关规范、规定布控各项公建、配套设施及绿地，满足人们的日常需求。

8、规划设计应充分考虑社会、环境和经济三个方面的综合效益。

除参照三公顷以上规划设计审图标准外，要突出如下要求：1、主干道临街建筑退道路红线要求：商业办公等公共建筑退道路红线4米以上，底商住宅退道路红线3米以上，住宅退道路红线2米以上。

规划方案设计图纸深度和审图要点

规划方案设计图纸深度1、综合说明书：A、总体方案说明：包括规划设计指导思想，布局与功能分区，规划设计特点与建筑风格，主出入口的布置和形象，建筑群体的空间形象及标志性建筑，建筑环境、造型、建筑群外墙及屋顶色调基调等设计说明。

B、交通组织、绿化等说明。

C、总建筑面积、建筑占地面积、建筑高度、层数、建筑密度、容积率、绿化覆盖率、地面及地下停车场（汽车、自行车）等技术经济指标。

D、水、电安装容量估算及整个工程造价估算。

E、建筑节能专篇论述。

F、无障碍设施设置设计说明。

G、主要建筑单体的主体结构型式。

2、区位图、现状图、总平面图、沿街透视、道路规划和绿化系统规划图A、反映整个项目的建筑群体空间关系。

B、反映建筑、道路、广场、水面及景观小品的相互关系。

C、小区内及出入口的交通组织、道路设计。

D、小区主、次入口的效果处理及效果表达。

E、重要节点及典型部位的方案深化详图F、用地现状分析。

G、部分单体的平、立、剖面图。

H、规划总平面以1:1000（或1:500）地形图设计，内容包括用地范围内的各类建筑、道路、广场、绿地、水体等设施的总体布局，以及四周的环境关系，图纸要求：总平面、总体沿街立面图，比例1:1000（或1:500），图纸规格0＃或1＃图。

3、建筑方案设计图一套，图纸要求建筑群体鸟瞰图1张，代表性典型建筑彩色透视效果图若干张，建筑方案设计各层平面图、立面图、剖面图、设计概念分析图等。

4、提交上述各规划图和单体建筑方案设计缩印本10套(规格为A3，297×420)。

5、展板要求：总平面图、总平面建筑群体鸟瞰图与沿街透视图均为彩色效果图；展板规格要求：0号图板6、电子文件全部设计成果均应制作成电子文件，文本文件采用Microsoft Word 2007的doc格式文件；设计图形文件采用Autocad R14的dwg格式文件，电脑渲染图等图片文件，应采用普及的通用软件制作，并提交分辨率不小于3000X2000像素的JPG格式文件，提交以上电子文件1套（以上电子文档刻录光盘1张）。

工程设计方案排版规范要求

工程设计方案排版规范要求一、前言为了提高工程设计方案的质量和美观度，规范设计文件的排版格式，便于设计人员之间的交流和合作，特制定本规范。

本规范适用于各类工程设计方案的排版，包括文字、图纸、表格、图片等元素。

二、排版要求1. 纸张尺寸：采用A3纸张，即297mm×420mm。

2. 页边距：上边距25mm，下边距25mm，左边距25mm，右边距25mm。

3. 字体：采用宋体或黑体字体，字号为小四号。

4. 行间距：正文行间距为1.5倍行高。

5. 段落间距：段落之间空一行。

6. 页眉和页脚：页眉包含文档名称、页码等信息，页脚包含页码。

7. 标题格式：采用一级标题、二级标题、三级标题等格式，分别用黑体、楷体、宋体字体表示。

8. 列表：项目符号或编号列表应统一使用一种样式，且列表内文本对齐方式一致。

9. 图片和表格：图片和表格应清晰可见，四周应有适当空白，并标明序号和名称。

10. 尺寸单位和符号：尺寸单位统一使用国际单位制（SI），符号应符合国家标准。

11. 颜色：为了保证文档的可读性，避免使用过于鲜艳的颜色。

三、设计图纸排版要求1. 图纸尺寸：采用国家标准图纸尺寸，如A0、A1、A2、A3等。

2. 图纸边框：图纸四周应有10mm的空白边框。

3. 图纸标题：位于图纸顶部，包含图纸名称、编号、比例等信息。

4. 图纸元素：线条、符号、文字等应清晰可见，颜色统一。

5. 图纸标注：尺寸、文字、符号等标注应准确、规范，位于图纸上方或右侧。

6. 图纸编号：按照顺序编写图纸编号，如“1-1”、“1-2”等。

四、排版注意事项1. 设计人员应熟练掌握排版软件，如Word、Excel、AutoCAD等。

2. 排版过程中，应注意文本、图片、表格等元素的相互关联和一致性。

3. 设计文件应保持简洁、清晰、有序，避免冗余和杂乱无章。

4. 设计人员应定期检查排版效果，确保文档质量。

5. 设计文件完成后，应进行审查和审核，确保符合规范要求。

建筑设计制图规范

建筑设计制图规范篇一：设计制图规范第一，介绍总平面（也称为总图）的表达要点：1.应标明用地（也成为场地）所在地的风玫瑰图（含指北针），一般情况为上北下南。

2.应标明图纸名称（总平面），比例（或比例尺），一般是1:500、1:1000。

3.应标明蓝线、绿线、红线等，红线又分建筑红线和用地红线（在美国则称为地产线）。

4.应标明场地的开口位置。

5.应标明红线内建筑物、构筑物、道路名称及位置。

6.应标明红线内绿化、铺地、停车位及小品。

7.应标明红线外四周的道路及环境。

8.应标明建筑的外轮廓线、各层可见的屋面；需要特别表达时应标明外轮廓或者最外侧轴线的定位；需要特别表达时，不可见外轮廓线（如地下室等）用虚线标明。

9.应标明建筑物的层数。

10.应标明每一座建筑物、建筑物的每一个出入口名称和位置。

11.需要特别表达时，应标明建筑物室内地坪的标高（以m为单位，精确到cm）。

12.在水平面上（X轴、Y轴）上的尺寸也以m为单位，一般精确到10cm。

13.宜画出阴影，能更好地表达各建筑单体间及建筑各部分的高低关系。

第二，介绍建筑单体设计中各层平面的表达要点：1.首层平面（1）应标明指北针，朝向与总平面一致，一般情况为上北下南。

（2）应标明图纸名称（首层平面或一层平面）、比例，比例一般是1:100、1:200、1:300等。

（3）应标明建筑室外的散水、绿化、铺地及停车等环境情况。

（4）应标明建筑每一个出口的名称和位置。

（5）应标明房间的名称。

（6）应标明门窗的开启方向。

（7）应标明剖面图的索引符号（剖切号）。

（8）应标明轴线的位置及相互间间隔尺寸。

(来自: 小龙文档网:建筑设计制图规范)（9）水平面上（X轴、Y轴）上的尺寸以mm为单位，精确到mm。

（10）应标明室内、外地坪的标高，有高差地面的标高（以m 为单位，精确到mm）。

2.其他各层平面（1）图纸的朝向应与一层平面一致，一般情况为上北下南。

（2）应标明图纸名称（某层平面）、比例，比例一般是1:100、1:200、1:300等，一般与一层平面一致。

设计图纸线宽要求

设计图纸的表示方法来源：广州大学建筑给水排水工程课程网站发表时间：2009-11-26 最近更新时间：2009-11-261．图纸幅面与编排顺序1).图纸幅面应符合《房屋建筑制图统一标准》条文规定：(1) 图纸幅面及图框尺寸采用表1的数据。

表1 常用图纸尺寸及图框大小(2) 需要微缩复制的图纸，其一条边上应附有一段准确米制尺度，四条边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm，对中标志应画在图纸各边长的中点处，线宽应为0.35mm，伸入框内应为5mm。

(3) 图纸的短边一般不应加长，长边可加长，但应符合表2的规定。

表2 图纸长边加长尺寸(mm)2).图纸编排顺序，应符合《房屋建筑制图统一标准》。

工程图纸应按专业顺序编排。

一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图……等。

各专业的图纸，应该按图纸内容的主次关系、逻辑关系，有续排列。

2．常用线型、线宽及用途基本线宽b应根据图纸类别、比例和复杂程度，按照《房屋建筑制图统一标准》中的规定选用，宜为0.7mm或1.0mm，常用线宽为0.25b、0.5b、0.75b、b；各种线型(虚线、直线、点划线等)的线宽及用途见表3。

表3 常用线型、线宽及用途同一张图纸内，相同比例的各图样，应选用相同的线宽组；相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7mm；图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。

3．比例建筑给水排水制图常用的比例，宜符合表4的要求。

在管道纵断面图中，可根据需要对纵向与横向采用不同的组合比例；在建筑给排水轴测图中，如局部表达有困难时，该处可不按比例绘制。

4．字体图纸中所书写的字体、管径的表示应符合《房屋建筑制图统一标准》GB/T 50001规定。

字体太大显得不美观、不协调，字体太小则无法辨认。

建筑给水排水工程图中，通常数字高为3.5mm 或2.5mm；字母字高为5mm、3.5mm或2.5mm；说明文字及表格中的文字高为5mm或7mm；图名字高为10mm或7mm。

建筑方案绘图要求

建筑方案绘图要求建筑方案绘图是建筑设计中的重要环节，准确、清晰地呈现设计师的构思是绘图的首要要求。

下面是建筑方案绘图的要求。

1.图纸尺寸与比例：建筑方案绘图一般采用A1、A2或A3纸张，根据实际需要选择合适的尺寸。

在绘制时要保持图纸的比例准确，一般常用的比例有1:50、1:100、1:200等。

2.图纸布局：建筑方案绘图要求以设计为中心，合理安排各个构件的位置和大小。

整个绘图页面要保持整洁、有序，避免图纸过于杂乱和拥挤。

3.平面图：平面图是建筑方案绘图的重要组成部分，它直观地展示了建筑物的布局和空间关系。

平面图要求绘制准确、清晰，标注房间名称和面积，符号和线条要精细，表达直观，方便理解。

4.立面图：立面图是建筑外立面设计的表现形式，它要求绘制建筑物各个立面的图示，包括建筑物的形状、立面比例、窗户和门的位置等。

立面图要求线条精细、比例准确，建筑物的整体形象要表现出来。

5.剖面图：剖面图是建筑内部结构和空间布局的展示，它要求准确绘制建筑物的各个部分和构件的位置和形状。

剖面图要求线条清晰、比例准确，标注各个构件的尺寸和材料。

6.细部图：细部图是对建筑物细节的展示，包括窗户、门、楼梯、天花板等部分的设计。

细部图要求标注细节部分的尺寸和材料，线条要细致，清晰表达设计意图。

7.符号标注：建筑方案绘图要求使用统一的符号和标注，便于阅读和理解。

符号要准确表达设计要求，标注要简洁明了，标示建筑物的名称、尺寸、用途等。

8.颜色和阴影：建筑方案绘图可以使用色彩和阴影来增强表现力，使设计更加逼真、生动。

颜色和阴影要与设计风格相协调，不得过于夸张和突兀。

以上就是建筑方案绘图的要求，通过准确、清晰地绘制图纸，能够更好的展示设计师的创意和构思，为后续施工提供重要的参考依据。

施工图设计制图标准

施工图设计制图标准一、总则1、为了规范施工图设计制图，提高制图质量，统一设计标准，特制定本标准。

2、本标准适用于本公司内部各专业施工图设计制图。

二、基本规定1、制图应符合国家有关标准和规定。

2、图纸内容应完整、准确，清晰易懂。

3、图纸应按照比例绘制，比例尺可根据需要选择。

4、图例符号应统一、规范。

5、图纸应使用中文或英文标注，标注应清晰、准确。

6、图纸应按照规定的格式进行排版，页边距应大于1cm。

7、图纸应使用黑色绘图，字体应清晰、易读。

8、图纸中的标注、说明等应使用规范字体，不得使用草书、行书等不规范字体。

9、图纸中的图例符号应按照国家标准或行业标准进行绘制。

10、图纸中的表格应按照规定格式进行排版，内容应准确、完整。

11、图纸中的数据应按照规定格式进行标注，标注应清晰、准确。

12、图纸中的文字说明应使用规范语言，不得使用口语或俚语。

13、图纸中的图形符号应符合国家或行业标准，不得自行创造。

14、图纸中的材料表、设备表等应按照规定格式进行排版，内容应准确、完整。

15、图纸中的标题栏应按照规定格式进行填写，内容应准确、完整。

16、图纸中的签字栏应按照规定格式进行填写，签字应规范、易读。

施工图制图代码在当今的建筑设计领域，施工图制图代码已经成为了一种重要的数字化工具。

它可以将设计师的创意转化为具体的施工方案，为建筑项目的实施提供精确的指导。

本文将探讨施工图制图代码的重要性，以及如何利用它实现精细化建筑设计的目标。

一、施工图制图代码的背景和意义随着计算机技术的发展，建筑行业逐渐实现了数字化转型。

设计师可以通过计算机辅助设计软件进行初步设计和概念设计，但是要将这些设计转化为具体的施工方案，仍然需要手动绘制施工图。

在这种情况下，施工图制图代码应运而生。

它可以将设计师的手动绘图转化为数字化施工图，大大提高了设计效率和质量。

二、施工图制图代码的实现过程施工图制图代码的实现过程主要包括以下几个步骤：1、收集数据：首先需要收集建筑项目的相关数据，包括设计图纸、现场照片、施工规范等等。

方案设计图纸审批要方案

方案设计图纸审批要方案方案设计图纸审批是工程项目中的一个重要环节，它关系到工程的顺利进行和质量的保障。

为了确保方案设计图纸审批的高效和准确性，建议以下方案：一、完善审批流程1.明确责任：明确各相关部门的审批职责和权限，确保责任的落实，避免审批环节的繁琐和耗时。

2.制定明确的时间节点：制定统一的审批时限，规范各相关单位的配合，确保审批进度的合理性和高效性。

3.优化审批流程：优化审批流程，减少环节，简化手续，提高审批效率。

4.建立信息共享平台：建立方案设计图纸审批相关信息的共享平台，方便各相关部门的查阅和协同工作。

二、规范图纸设计1.严格按照规范进行设计：遵循相关规范和标准，确保方案设计图纸的合规性和可行性。

2.注重图纸的详细性：图纸设计要详细全面，清晰明了，能够准确表达方案设计的意图和要求。

3.提供必要的技术说明：对于一些特殊的设计要点和技术细节，提供必要的说明和解释，为审批人员提供便利。

4.保障图纸的质量：图纸设计要经过严格的质量控制，确保设计的可靠性和科学性。

三、加强审批人员的素质培养1.提高专业素质：加强审批人员的技术培训和学习，提高其专业知识水平和审批能力。

2.加强沟通协调能力：审批人员要具备良好的沟通能力和协调能力，推动审批工作的高效进行。

3.增强责任心和严谨性：审批人员要增强责任心，严格按照规定审批，做到公正、科学、客观。

四、加强监督和评估1.建立监督机制：建立方案设计图纸审批工作的监督机制，确保审批工作的公正与透明。

2.定期评估审批效果：定期对方案设计图纸的审批工作进行评估，及时发现问题并采取措施进行改进。

3.加强信息反馈：及时将审批结果反馈给设计单位和相关人员，以便及时进行修改和完善。

综上所述，方案设计图纸审批要方案涉及审批流程的优化、图纸设计的规范、审批人员的素质培养以及监督和评估的加强等多个方面。

通过采取这些方案，可以提高方案设计图纸审批的效率和准确性，确保工程项目的顺利推进和质量保障。
