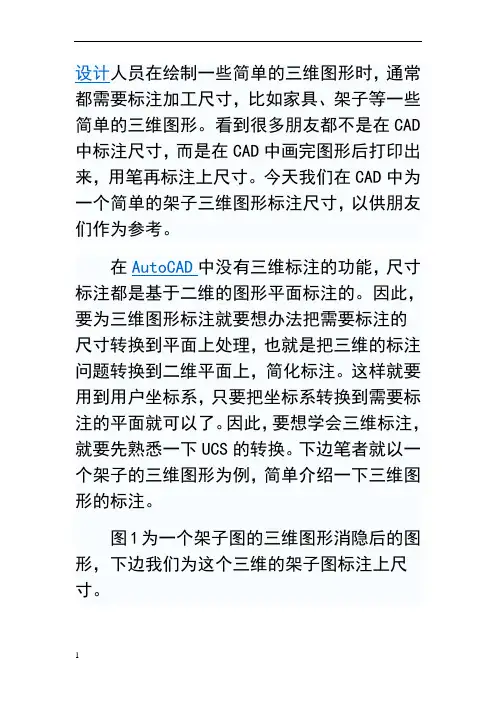

CAD 3D尺寸的标注方法
cad3d尺寸的标注方法
设计人员在绘制一些简单的三维图形时，通常都需要标注加工尺寸，比如家具、架子等一些简单的三维图形。
看到很多朋友都不是在CAD 中标注尺寸，而是在CAD中画完图形后打印出来，用笔再标注上尺寸。
今天我们在CAD中为一个简单的架子三维图形标注尺寸，以供朋友们作为参考。
在AutoCAD中没有三维标注的功能，尺寸标注都是基于二维的图形平面标注的。
因此，要为三维图形标注就要想办法把需要标注的尺寸转换到平面上处理，也就是把三维的标注问题转换到二维平面上，简化标注。
这样就要用到用户坐标系，只要把坐标系转换到需要标注的平面就可以了。
因此，要想学会三维标注，就要先熟悉一下UCS的转换。
下边笔者就以一个架子的三维图形为例，简单介绍一下三维图形的标注。
图1为一个架子图的三维图形消隐后的图形，下边我们为这个三维的架子图标注上尺寸。
图2为完成尺寸标注的图形。
图1图2一、在上平面标注边缘尺寸移动UCS坐标系的XY平面到架子的上平面，首先在上平面上为其相应的边标注尺寸。
具体操作步骤如下：1、在命令行键入UCS回车，键入M回车，在“指定新原点或 [Z 向深度(Z)]<0,0,0>:”命令提示下用端点捕捉右边的上端点，如图3所示的端点捕捉：图3 图42、然后需要绕Z轴旋转坐标系-90°，在命令行键入UCS回车，键入N回车，键入Z 回车，输入-90回车，就完成了坐标系的转换。
然后就可以在上平面上标注尺寸了，这样就把三维边的标注转换到二维平面上了，标注方法和二维标注完全相同，标注的尺寸图如图6所示；图6 图7注意：如果在步骤2中，没有对坐标系进行旋转操作，那么标注出来的图形如图6所示，这样不符合标注的习惯。
二、标注架子的高度尺寸转换坐标系的XY平面到架子右侧的平面，在命令行键入UCS回车，键入Y回车，键入90回车，这样就把坐标系的XY平面定位到架子右侧的平面上了，同理，也把要标注高度的尺寸的边转换到平面上标注了，标注完的尺寸如图7所示。

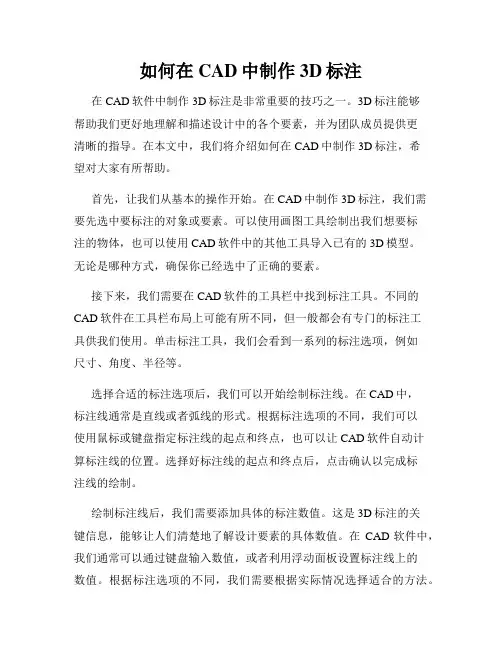

如何在CAD中制作3D标注
如何在CAD中制作3D标注在CAD软件中制作3D标注是非常重要的技巧之一。
3D标注能够帮助我们更好地理解和描述设计中的各个要素，并为团队成员提供更清晰的指导。
在本文中，我们将介绍如何在CAD中制作3D标注，希望对大家有所帮助。
首先，让我们从基本的操作开始。
在CAD中制作3D标注，我们需要先选中要标注的对象或要素。
可以使用画图工具绘制出我们想要标注的物体，也可以使用CAD软件中的其他工具导入已有的3D模型。
无论是哪种方式，确保你已经选中了正确的要素。
接下来，我们需要在CAD软件的工具栏中找到标注工具。
不同的CAD软件在工具栏布局上可能有所不同，但一般都会有专门的标注工具供我们使用。
单击标注工具，我们会看到一系列的标注选项，例如尺寸、角度、半径等。
选择合适的标注选项后，我们可以开始绘制标注线。
在CAD中，标注线通常是直线或者弧线的形式。
根据标注选项的不同，我们可以使用鼠标或键盘指定标注线的起点和终点，也可以让CAD软件自动计算标注线的位置。
选择好标注线的起点和终点后，点击确认以完成标注线的绘制。
绘制标注线后，我们需要添加具体的标注数值。
这是3D标注的关键信息，能够让人们清楚地了解设计要素的具体数值。
在CAD软件中，我们通常可以通过键盘输入数值，或者利用浮动面板设置标注线上的数值。
根据标注选项的不同，我们需要根据实际情况选择适合的方法。
同时，我们还可以对标注进行格式化处理，使其更好地展示在CAD设计中。
比如我们可以设置标注字体的大小、颜色和样式，可以调整标注线的样式和粗细，以及对标注线和文字进行对齐等处理。
这些设置可以帮助我们更好地呈现3D标注，提高设计的可读性和美观性。
最后，我们需要确保标注的准确性和一致性。
在CAD软件中，我们可以通过修改标注的数值、位置或样式来调整标注的信息。
如果需要对多个标注进行统一的调整，我们可以使用CAD软件中的批处理工具，一次性修改多个标注的属性。
总结一下，制作3D标注是CAD设计中常用的技巧之一。

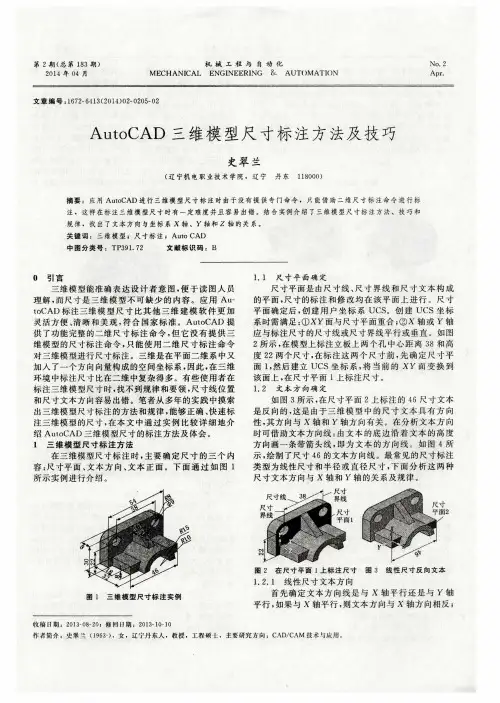

AutoCAD三维模型尺寸标注方法及技巧
尺 寸平 面是 由尺 寸线 、 尺 寸界 线 和 尺 寸 文 本 构 成
的平 面 ， 尺寸 的标 注 和修 改 均 在 该 平 面上 进行 。尺 寸 平 面确 定后 ， 创 建 用 户 坐 标 系 ＵＣ Ｓ 。创 建 ＵＣ Ｓ坐标 系时需 满足 ： ①ｘｙ面 与尺寸 平面 重合 ； ② ｘ 轴或 ｙ轴 应 与标 注尺 寸的 尺寸线或 尺 寸界线 平行 或垂 直 。如 图 ２所示 ， 在模 型 上标注 立板 上两 个 孔 中心 距 离 ３ ８和 高
度 ２ ２两 个尺 寸 ， 在标 注这 两 个 尺 寸 前 ， 先 确 定 尺 寸平 面 １ ， 然后建 立 ｕｃ ｓ坐 标 系 ， 将 当 前 的 Ｘｙ面 变换 到
该 面上 ， 在尺 寸平 面 ｌ 上 标 注尺 寸。
１ ． ２ 文 本 方 向 确 定
在 三 维模 型尺 寸标 注 时 ， 主要 确 定 尺 寸 的三 个 内 容： 尺 寸平 面 、 文本方 向、 文 本 正 面 。下 面 通 过 如 图 ｌ 所 示实 例进 行介 绍 。
中图分类号 ： Ｆ Ｐ ３ ９ １ ． ７ ２ 文 献 标 识 码 ：Ｂ
Байду номын сангаас
０ 引 言
１ ． １ 尺 寸 平 面 确 定
三 维模 型 能准 确 表达 设 计 者 意 图 ， 便 于 渎 图 人 员 理解 ， 而 尺寸 是 三维 模 型 不 可缺 少 的 内容 。应 用 Ａｕ — ｔ ｏ Ｃ ＡＩ ） 标 注 三维 模 型 尺 寸 比其 他 三 维 建 模 软 件 更 加 灵活方 便 、 清 晰 和美 观 ， 符合 国家 标 准 。Ａｕ ｔ ｏ Ｃ ＡＤ 提 供 了功 能 完整 的二 维 尺寸 标 注 命 令 ， 但 它 没 有 提 供 三 维 模 型的 尺寸标 注命 令 ， 只 能使 用 二 维 尺 寸 标 注 命 令 对 三维 模 型进行 尺 寸标 注 。三维是 在平 面 二维 系 中又 加 入 了一 个方 向 向量构成 的 空间坐 标 系 ， 因此 ， 在 三维 环 境 中标 注尺 寸比在二维 中复 杂得 多 。有些 使 用 者在 标 注 三维 模型尺 寸 时 ， 找不 到 规律 和要 领 ， 尺寸 线位 置 和尺 寸文本 方 向容 易 出错 。笔者从 多 年的 实践 中摸 索 出三维 模 型尺 寸标 注的方 法 和规律 ， 能够 正 确 、 快速 标 注 三维 模 型的尺 寸 ， 在 本文 中通 过 实 例 比较 详 细 地 介 绍 Ａｕ ｔ ｏ Ｃ ＡＤ三 维模 型尺寸 的标 注方 法及 体 会 。
CAD三维图形标注规则与方法
CAD三维图形标注规则与方法一、三维标注有关规定三维标注时，必须在需要求标注尺寸的端面上建立新的坐标系，然后采用平面图形尺寸标注的方法在此坐标系中标注此端面上的相应尺寸，因而在标注时必须遵循《机械制图》国家标注的有关规定：a、轴测图的线性尺寸，必须沿轴线方向标注，尺寸数值为机件的实际大小。
b、尺寸线必须和所标注的线段平行，尺寸界线一般应平行于某一轴测轴的方向；尺寸数应按相应的轴测图形标注在尺寸线的上方；当图形中出现数字字头向下时，应用引线标注，并将数字按水平位置注写。
c、标注角度尺寸时，尺寸线应画成与该坐标平面相应的椭圆弧，角度数字一般写在尺寸线的中断处，字头向下。
d、标注图的直径时，尺寸线和尺寸界线应分别平行圆所在平面的轴测轴；标注圆弧半径或较小圆直径时，尺寸线可以从圆心引出标注，但注写尺寸数字的方向必须平行于轴测轴。
根据以上的规定，我们可以看出，在对三维立体图标注时，建立一个合适的用户坐标系是很重要的。
一般只需在轴测状态下建立左、右、顶三坐标系，并且坐标原点分别位于左顶点，如下图，这样即可以满足国标对字头方向的要求。
如果在竖直标注时，数字位于尺寸线外部时，可以将尺寸线炸开删除，然后采用引线重新进行标注。
二、尺寸样式的建立1、基本规则a、机件的直实大小就当以图样上的标注尺寸数值为依据，与图形的大小及绘图精确度无关。
b、图标中的尺寸以mm为单位时，不需标注计量单位代号及名称。
c、图样中所标明的尺寸为该图所示机件的最后完工尺寸，否则应另加说明。
d、机件的每一个尺寸，一般只标注一次，并应标注在最后反映该结构最清晰的图形上。
2、尺寸组成一个完整的尺寸，一般应由尺寸界线、尺寸线和尺寸数字组成。
a、尺寸界线：只能是细实线，并应由图形的轮廓线、轴线或对称中凡线处引出。
b、尺寸线与箭头：尺寸线用细实线，其终端应画出箭头，并指到尺寸界线。
尺寸线不能和其它图线代替，一般也不得与其它图线重合或画在其延长线上。
c、尺寸数字与符号：数字应按标准字体书写，且在同一张图纸上的字高要一致。

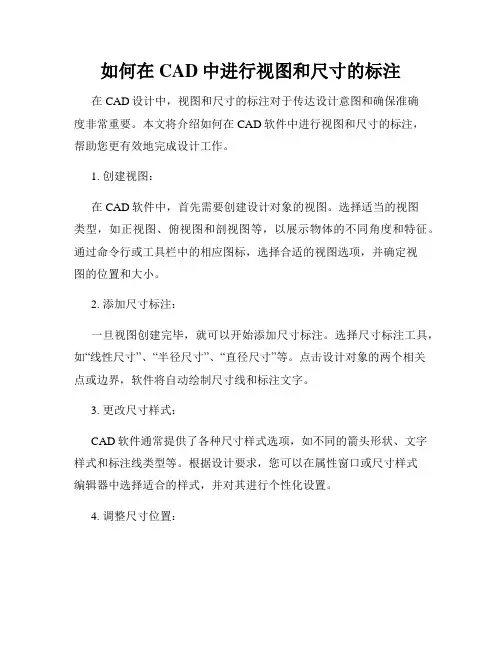

如何在CAD中进行视图和尺寸的标注
如何在CAD中进行视图和尺寸的标注在CAD设计中，视图和尺寸的标注对于传达设计意图和确保准确度非常重要。
本文将介绍如何在CAD软件中进行视图和尺寸的标注，帮助您更有效地完成设计工作。
1. 创建视图：在CAD软件中，首先需要创建设计对象的视图。
选择适当的视图类型，如正视图、俯视图和剖视图等，以展示物体的不同角度和特征。
通过命令行或工具栏中的相应图标，选择合适的视图选项，并确定视图的位置和大小。
2. 添加尺寸标注：一旦视图创建完毕，就可以开始添加尺寸标注。
选择尺寸标注工具，如“线性尺寸”、“半径尺寸”、“直径尺寸”等。
点击设计对象的两个相关点或边界，软件将自动绘制尺寸线和标注文字。
3. 更改尺寸样式：CAD软件通常提供了各种尺寸样式选项，如不同的箭头形状、文字样式和标注线类型等。
根据设计要求，您可以在属性窗口或尺寸样式编辑器中选择适合的样式，并对其进行个性化设置。
4. 调整尺寸位置：在标注过程中，标注文字的位置有时需要进行微调，以确保易读性和准确性。
通过拖拽标注文字或相关点，或通过调整尺寸标注的属性，可以实现标注位置的调整。
5. 添加符号和注释：除了基本的尺寸标注外，CAD软件还提供了各种符号和注释工具，用于进一步描述设计特征和要求。
您可以添加符号，如直径符号、角度符号和平行符号等，以及注释，如设计规格、材料信息和装配要求等。
6. 标注尺寸链：在复杂的设计中，可能需要标注一组相关尺寸，以确保设计的一致性。
通过选择尺寸链工具，您可以按顺序选择需要标注的尺寸，软件将自动将它们连接，形成一组标注链。
7. 检查和修正错误：完成标注后，及时进行检查，确保每个标注的准确性和逻辑性。
实际上，在设计过程中应该经常进行标注的检查，以避免错误和混淆。
8. 更新标注：在设计过程中，如果做出了修改或调整，必须相应地更新标注以反映新的设计变化。
CAD软件通常提供了自动更新标注的选项，您可以选择手动更新或启用自动更新功能。
9. 导出和共享标注：完成标注后，您可以将设计文件导出为不同的格式，如PDF或图像文件，以便与其他人共享。
如何利用CAD进行尺寸标注和测量
如何利用CAD进行尺寸标注和测量CAD (Computer-Aided Design) 是一种广泛应用于工程、建筑、制造等领域的设计软件。
通过CAD，我们可以方便地进行设计、绘图和测量。
本文将介绍如何在CAD中进行尺寸标注和测量的使用技巧。
在CAD软件中，尺寸标注可以帮助我们准确描述设计图纸中的尺寸和距离，从而使得设计更加精确。
以下是一些常用的尺寸标注方法：1. 线性尺寸标注：选中需要标注尺寸的线段，点击“直线尺寸标注”功能按钮，CAD会自动计算并在选定线段上标注对应的长度值。
2. 对齐尺寸标注：选中两个对齐对象，点击“对齐尺寸标注”功能按钮，CAD将自动计算并在两个对象之间标注距离或长度。
3. 圆直径标注：选择圆并点击“直径标注”功能按钮，CAD将自动在圆的中心标注直径尺寸。
4. 圆半径标注：选择圆并点击“半径标注”功能按钮，CAD将自动在圆的边界标注半径尺寸。
5. 角度标注：选中需要标注角度的两条线段，并点击“角度标注”功能按钮，CAD将自动在两条线段之间标注角度值。
除了尺寸标注外，CAD还提供了测量功能，可用于测量图纸中各个元素之间的距离、角度以及其他参数。
1. 直线距离测量：选择“直线测量”工具，并用鼠标点击起点和终点，CAD将自动计算并显示两点之间的直线距离值。
2. 曲线距离测量：选择“曲线测量”工具，并用鼠标点击图纸上需要测量的曲线，CAD将自动计算并显示曲线的长度。
3. 角度测量：选择“角度测量”工具，并用鼠标点击需要测量的两条线段，CAD将自动计算并显示两线段之间的夹角值。
4. 面积测量：选择“面积测量”工具，并用鼠标点击图纸上需要测量的封闭区域，CAD将自动计算并显示此区域的面积值。
此外，CAD还提供了其他一些辅助的标注和测量工具，如坐标测量、点距测量、轴线标注等，可以根据具体需求选择使用。
在进行尺寸标注和测量时，我们还应该注意以下几点：1. 精确性：尺寸标注和测量的精确性对于设计的准确性至关重要，所以在使用CAD进行标注和测量时，要确保选取正确的对象和参考点，并合理运用CAD提供的工具。
AutoCAD的三维图形标注技巧
AutoCAD的三维图形标注技巧AutoCAD是目前应用最广泛的工程设计软件之一，是采用英制标准和ISO 标准的通用绘图软件[1-3]。
这款软件由Auto desk公司于1982年开发并应用至今，受到了应用者的广泛好评。
它适合于所有需要绘图的场合，利用它可以进行零件、工艺图表、电气图纸设计等，以其功能强，二次开发方便，使用灵活等优点得到迅猛发展。
熟练掌握AutoCAD的功能与应用技巧，可达到使广大用户省时、省力、高效的目的[4-6]。
使用AutoCAD画图，最重要的是清晰和准确。
好的图纸，一眼看上去，就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备；尺寸标注、文字说明等清清楚楚，互不重叠[7]。
图面清晰除了能清楚的表达设计思路和设计内容外，也是提高绘图速度的基石。
制图准确不仅是为了好看，更可以直观的反映图面问题，对于提高绘图速度也有重要的影响。
1、AutoCAD的绘图步骤利用AutoCAD可以创建长方体、球体、圆柱体、圆锥体、楔体、圆环体这些基本体素，也可以通过拉伸、旋转的方法将二维对象创建成三维实体，并可以对三维实体进行布尔运算等编辑操作，从而构成复杂的实体模型[8][9]。
1.1 设置绘图环境1.1.1 设置绘图界限用户可根据要求来选择进行绘图界限的设置与否。
如果要进行绘图界限的设置，使用“LIMITS”命令按实体的真实大小设置绘图区域，然后使用“ZOOM”命令并选择“ALL”选项，将新设边界内的区域显示在屏幕上。
继续使用“LIMITS”命令，输入“ON”打开界限检查。
如果所绘图形超出了所设界限，系统不绘制此图形并给出提示信息，则需要输入“OFF”关闭界限检查。
1.1.2 设置图形单位在AutoCAD中，输入命令“UNITS”，通过对话框形式设置单位的显示格式、角度的基准、方位等。
在“长度”选项组中的“类型”下拉列表框中有“小数”、“分数”、“工程”、“建筑”、“科学”五个长度单位类型，“精度”下拉列表框中用于设置长度单位的显示精度。
cad尺寸标注的基本步骤
cad尺寸标注的基本步骤CAD尺寸标注是将产品的尺寸、几何特征等信息以文字或符号的方式标注在CAD绘图上，用于指导产品的制造和检验。
下面是CAD尺寸标注的基本步骤：1.确定标注对象：首先确定要进行尺寸标注的对象，可以是整个组件、零件或其特定特征，例如直径、间距、角度等。
2.创建标注线：使用CAD软件的标注工具，在相应的对象上创建标注线。
通常，在绘图上选择两个或多个有连接线的点，将其连接起来形成一条虚实线，即为标注线。
3.选择标注尺寸：根据绘图的要求，在标注线相应的位置选择适当的尺寸。
可以使用CAD软件的标注工具，选择尺寸或直接输入数值标注。
4.添加箭头和符号：在标注线的末端添加箭头，以显示尺寸的起止位置。
此外，还可以添加符号，如圆圈、直线、横线等，以表示特定的几何特征。
5.调整标注位置：根据绘图的需要，调整标注线和箭头的位置，使其清晰可见且不与其他标注重叠。
可以通过移动、旋转、缩放等CAD操作来完成。
7.检查标注准确性：标注完成后，仔细检查标注的准确性和一致性。
确保标注的尺寸与实际物体的尺寸一致，并与其他标注之间没有矛盾。
8.更新标注：如果在设计过程中对物体进行了修改、更新或者调整，需要及时更新相应的尺寸标注。
可以使用CAD软件的更新标注工具，自动更新或手动修改标注。
9.导出或打印：完成标注后，将CAD绘图导出为相应的文件格式，以便于分享、打印或制造。
通常可以导出为PDF、DWG等格式，确保标注的清晰可见。
CAD尺寸标注的基本步骤可以帮助工程师和制造人员准确理解产品的尺寸和几何特征，促进设计和生产的顺利进行。
同时，标注也是一种图纸的标准化方式，有助于减少误差和沟通问题，提高工作效率。
CAD三维制图的尺寸标注
CAD三维制图的尺寸标注
轴测图立体感强、直观性好，在工程上广泛应用，但其尺寸标注麻烦，许多人标注不规范，根据机械制图国家标准的规定，结合工作实践，现阐述标注方法如下。
1、错误的标注：
这是用“线性”标注，显然是很错误的。
这是用“对齐”标注，也不对。
2、正确标注的原则是：
（1）尺寸数字的方向与尺寸界线的方向一致；
（2）尺寸数字与尺寸线、尺寸界线在一个平面内。
3、标注方法：
（1）用“标注”——“倾斜”菜单命令，选中400的尺寸，捕捉长方体的端点为基点，给出倾斜的方向：
（2）确定后，尺寸界线发生了倾斜，符合了标注要求，但尺寸数字还是不正确。
此时应该把尺寸数字旋转-30度：
（3）打开“文字样式”，新建二个新样式，样式名为“30”和“-30”，倾斜角度分别是+30度和-30度：
（4）选中400尺寸，将其置于-30的文字样式中，立刻得到正确的标注：
（5）同样用“标注”——“倾斜”菜单命令，给出倾斜方向，得到：
（6）将400文字旋转+30度，得到正确的标注：
（7）用相同的“倾斜”和“旋转”方法，得到宽度和高度方向的正确标注：。
cad三维标注尺寸的方法
cad三维标注尺寸的方法
三维标注尺寸是在CAD软件中对三维模型进行尺寸标注的方法，可以帮助用户准确测量和理解模型的各个部分的尺寸。
在CAD软件中，标注尺寸的方法有多种，以下是一些常见的
方法：
1. 线性尺寸标注：选择两个点，通过设定起点和终点的位置，自动显示两点之间的距离。
这种方法适用于测量直线、线段、弧长等直线距离。
2. 半径和直径标注：对于圆或弧形元素，可以选择圆心和半径或者直径两个点，通过设定这些点的位置，自动显示圆的尺寸。
3. 角度标注：选择三个点，通过设定这些点的位置，自动显示这三个点所形成的角度。
4. 面积标注：选择多边形的边界线，通过设定多边形的顶点，自动计算并显示多边形的面积。
以上只是一些主要的标注方法，实际使用中还可以根据具体需要添加更多的标注方法。
标注的尺寸可以根据需要进行调整和编辑，以确保准确性和清晰度。
在进行三维标注时，需要避免重复使用相同的标题文字，这可以通过使用不同的名称、编号或颜色来区分不同的尺寸标注。
这样可以防止混淆和歧义，使标注结果更加清晰和易读。
cad3d尺寸的标注方法
C A D3D尺寸的标注方法(总6页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除设计人员在绘制一些简单的三维图形时，通常都需要标注加工尺寸，比如家具、架子等一些简单的三维图形。
看到很多朋友都不是在CAD中标注尺寸，而是在CAD中画完图形后打印出来，用笔再标注上尺寸。
今天我们在CAD中为一个简单的架子三维图形标注尺寸，以供朋友们作为参考。
在AutoCAD中没有三维标注的功能，尺寸标注都是基于二维的图形平面标注的。
因此，要为三维图形标注就要想办法把需要标注的尺寸转换到平面上处理，也就是把三维的标注问题转换到二维平面上，简化标注。
这样就要用到用户坐标系，只要把坐标系转换到需要标注的平面就可以了。
因此，要想学会三维标注，就要先熟悉一下UCS的转换。
下边笔者就以一个架子的三维图形为例，简单介绍一下三维图形的标注。
图1为一个架子图的三维图形消隐后的图形，下边我们为这个三维的架子图标注上尺寸。
图2为完成尺寸标注的图形。
图1图2一、在上平面标注边缘尺寸移动UCS坐标系的XY平面到架子的上平面，首先在上平面上为其相应的边标注尺寸。
具体操作步骤如下：1、在命令行键入UCS回车，键入M回车，在“指定新原点或 [Z 向深度(Z)] <0,0,0>:”命令提示下用端点捕捉右边的上端点，如图3所示的端点捕捉：图3 图42、然后需要绕Z轴旋转坐标系-90°，在命令行键入UCS回车，键入N回车，键入Z 回车，输入-90回车，就完成了坐标系的转换。
然后就可以在上平面上标注尺寸了，这样就把三维边的标注转换到二维平面上了，标注方法和二维标注完全相同，标注的尺寸图如图6所示；图6图7注意：如果在步骤2中，没有对坐标系进行旋转操作，那么标注出来的图形如图6所示，这样不符合标注的习惯。
二、标注架子的高度尺寸转换坐标系的XY平面到架子右侧的平面，在命令行键入UCS回车，键入Y回车，键入90回车，这样就把坐标系的XY平面定位到架子右侧的平面上了，同理，也把要标注高度的尺寸的边转换到平面上标注了，标注完的尺寸如图7所示。
autocad 3d模型的尺寸参数
autocad 3d模型的尺寸参数
在AutoCAD 中，创建和编辑3D 模型时，可以使用不同的尺寸参数来定义和调整对象的大小。
以下是一些AutoCAD 3D 模型中常用的尺寸参数：
一、线性尺寸：用于测量和调整对象的线性尺寸，例如长度、宽度、高度等。
在3D 模型中，可以使用线性尺寸工具来测量和编辑对象的线性尺寸。
二、径向尺寸：用于测量和调整对象的径向尺寸，例如半径、直径等。
对于圆形、圆锥形或球形对象，可以使用径向尺寸工具来定义这些尺寸。
三、角度尺寸：用于测量和调整对象之间的角度。
在3D 模型中，可以使用角度尺寸工具来测量和编辑对象之间的角度关系。
四、比例尺寸：用于按比例调整对象的大小。
可以指定对象在三个轴方向上的比例，实现非等比例的缩放。
五、轴向尺寸：用于测量和调整对象在轴向方向上的尺寸。
在AutoCAD 3D 模型中，可以使用轴向尺寸工具来定义对象在XYZ 轴上的尺寸。
六、基准尺寸：可以选择一个或多个对象作为基准，然后测量其他对象相对于基准对象的尺寸。
这有助于保持相对位置和比例。
以上这些尺寸参数在AutoCAD 中可以通过相应的维度工具或尺寸工具进行设置和编辑。
在创建和编辑3D 模型时，准确的尺寸参数对于确保模型符合设计要求非常重要。
CAD如何给三维图形标注尺寸
CAD如何给三维图形标注尺寸
我们一般画完图标注的对象都是二维图形，但是三维图形好像还不会?不着急，今天小编告诉你们。
下面就让小编告诉你CAD如何给三维图形标注尺寸的方法，一起学习吧。
CAD给三维图形标注尺寸的方法
一、AutoCAD三维标注是我们画轴测图时经常用到的，可是很多绘图员在绘制图纸时经常犯以下的错误，尺寸标注没有与我们绘制的图形保持一致，如图所示
正确的标注方法如图所示
二、那么如何来标注三维的等轴测图呢?
1.打开AutoCAD软件，进入到三维坐标界面。
在命令行输入V命令按回车键，选择西南等轴测→置为当前→确定。
如图所示就进入到三维坐标。
2.现在我们可以先标注长为60，宽为50的线，在命令行输入dal 命令按空格，接着捕捉线段的两个端点就可以标注出尺寸，如图所示
3.在命令行输入ucs命令按空格键→输入n按空格→在圆柱的上圆心点击左键，就可以把坐标原点定在上圆柱的圆心。
如图所示
4.在命令行输入ddi命令按空格键，捕捉圆就标注出直径，如图所示
5.在命令行输入ucs命令按空格键→输入n按空格→把坐标原点定在右上角点。
6.在命令行输入ucs命令按空格键→输入x按空格→指定绕x轴的旋转角度为90按空格键。
注意这时的坐标轴已经发生变化，接着在命令行输入dal命令，捕捉线段的两个端点进行标注，如图所示。
CAD制图中的尺寸标注方法
CAD制图中的尺寸标注方法在CAD制图中，尺寸标注是非常重要的一部分，它能够表达图纸上物体的准确尺寸，方便工程师或设计师进行后续的测量和制作。
下面将介绍几种常用的CAD制图中的尺寸标注方法。
1. 直接尺寸标注法直接尺寸标注法是最常用的一种方法，并且也是最基础的一种。
在绘制物体时，可以通过选择两个端点或其他特定的图形实体来进行尺寸标注。
以直线为例，通过选择直线的两个端点，然后输入尺寸数值，就可以在直线上标注出准确的尺寸。
这种方法简单易行，适用于大部分情况。
2. 基础线标注法基础线标注法是一种更加灵活的尺寸标注方法，它使用了基础线来标注物体的尺寸。
基础线可以是直线、半径、直径等。
在绘制物体时，可以通过选择两个基础线端点，然后输入尺寸数值，即可标注出准确的尺寸。
与直接尺寸标注法相比，基础线标注法可以更好地适应各种复杂的图形。
3. 连续标注法连续标注法是一种快速且高效的尺寸标注方法。
在使用这种方法时，只需选择一个起始点，然后依次选择需要标注的物体的端点，CAD软件会自动计算并标注出相应的尺寸。
这种方法适用于标注一系列相同间距或相同尺寸的物体，如零件的孔距、螺纹的节距等。
4. 余量标注法余量标注法是指在标注尺寸时，考虑到工艺等因素，对尺寸进行适当的增加或减小。
通过余量标注，能够确保物体在制造和装配过程中具有合适的尺寸，以避免因尺寸过大或过小而引起的问题。
在CAD制图中，可以通过选择相应的尺寸标注命令，并输入正负余量数值来实现余量标注。
需要注意的是，在进行尺寸标注时，应尽量使用清晰且易读的字体和适当的尺寸大小，以确保标注在图纸上清晰可见，并且不会与其他标注混淆。
此外，在标注尺寸时应遵守一定的规范，如使用横线表示尺寸线、通过箭头指示尺寸方向等。
总结起来，CAD制图中的尺寸标注方法主要包括直接尺寸标注法、基础线标注法、连续标注法和余量标注法。
根据具体的绘图需求和要标注的物体形状，可以选择合适的标注方法。
通过准确标注尺寸，能够提高绘图的精确度，为后续的制作和测量工作提供准确的参考。
cad三维标注尺寸的方法
cad三维标注尺寸的方法CAD三维标注尺寸的方法。
在CAD设计中，标注尺寸是非常重要的一环，它直接关系到产品的质量和准确性。
而在三维CAD设计中，标注尺寸更是需要特别注意，因为三维设计涉及到更多的空间和维度，标注尺寸的方法也需要相应的调整和改进。
下面将介绍一些CAD三维标注尺寸的方法，希望能对大家有所帮助。
首先，我们需要了解一些基本的标注尺寸方法。
在CAD软件中，通常有直线尺寸标注、半径尺寸标注、直径尺寸标注等基本标注方法。
这些方法在三维设计中同样适用，但需要根据实际情况进行调整和应用。
其次，对于三维设计中的复杂结构，我们需要采用多视图标注的方法。
这意味着我们需要在不同的视图中进行标注，以确保每个尺寸都能够清晰地呈现出来。
这样不仅可以提高标注的准确性，也可以让其他人更容易理解设计意图。
另外，对于曲面和非规则形状的标注，我们需要采用投影标注的方法。
这种方法可以将曲面或非规则形状投影到一个平面上，然后在平面上进行标注。
这样可以避免因为曲面造成的标注困难，同时也可以保证标注的准确性。
除此之外，对于三维设计中的装配体，我们还需要采用装配标注的方法。
这种方法可以在装配体的不同零部件上进行标注，以确保每个零部件的尺寸都能够清晰地呈现出来。
这对于装配体的质量控制和后续加工非常重要。
最后，我们需要注意标注尺寸的规范性和统一性。
无论采用哪种方法，都需要保证标注的规范性和统一性，以确保整个设计团队能够理解和应用标注尺寸。
这需要对标注尺寸的格式、字体、大小等进行统一规定，以确保标注的一致性。
总的来说，三维CAD设计中的标注尺寸方法需要根据实际情况进行调整和应用，同时需要保证标注的准确性、清晰性和规范性。
希望大家在实际设计中能够根据这些方法进行标注尺寸，以提高设计质量和效率。
