玻璃幕墙的组成及玻璃幕墙的原理
玻璃幕墙应用的光学原理

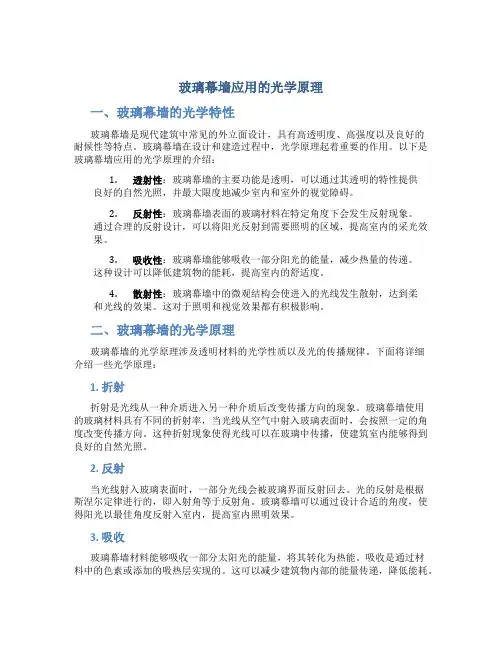

玻璃幕墙应用的光学原理一、玻璃幕墙的光学特性玻璃幕墙是现代建筑中常见的外立面设计，具有高透明度、高强度以及良好的耐候性等特点。
玻璃幕墙在设计和建造过程中，光学原理起着重要的作用。
以下是玻璃幕墙应用的光学原理的介绍：1.透射性：玻璃幕墙的主要功能是透明，可以通过其透明的特性提供良好的自然光照，并最大限度地减少室内和室外的视觉障碍。
2.反射性：玻璃幕墙表面的玻璃材料在特定角度下会发生反射现象。
通过合理的反射设计，可以将阳光反射到需要照明的区域，提高室内的采光效果。
3.吸收性：玻璃幕墙能够吸收一部分阳光的能量，减少热量的传递。
这种设计可以降低建筑物的能耗，提高室内的舒适度。
4.散射性：玻璃幕墙中的微观结构会使进入的光线发生散射，达到柔和光线的效果。
这对于照明和视觉效果都有积极影响。
二、玻璃幕墙的光学原理玻璃幕墙的光学原理涉及透明材料的光学性质以及光的传播规律。
下面将详细介绍一些光学原理：1. 折射折射是光线从一种介质进入另一种介质后改变传播方向的现象。
玻璃幕墙使用的玻璃材料具有不同的折射率，当光线从空气中射入玻璃表面时，会按照一定的角度改变传播方向。
这种折射现象使得光线可以在玻璃中传播，使建筑室内能够得到良好的自然光照。
2. 反射当光线射入玻璃表面时，一部分光线会被玻璃界面反射回去。
光的反射是根据斯涅尔定律进行的，即入射角等于反射角。
玻璃幕墙可以通过设计合适的角度，使得阳光以最佳角度反射入室内，提高室内照明效果。
3. 吸收玻璃幕墙材料能够吸收一部分太阳光的能量，将其转化为热能。
吸收是通过材料中的色素或添加的吸热层实现的。
这可以减少建筑物内部的能量传递，降低能耗。
4. 散射散射是光线在材料中发生不规则反射的现象。
玻璃幕墙中的微观结构会使得进入的光线发生散射，使得光线能够更加均匀地分布在室内，产生柔和的照明效果。
三、玻璃幕墙的优势与应用玻璃幕墙作为现代建筑中常用的外立面设计，具有以下优势与应用：•提供良好的自然光照：玻璃幕墙透明度高，能够将自然光线引入建筑室内，减少对室内照明系统的依赖，降低能耗。
简述玻璃幕墙分类 各幕墙组成 特点及施工工艺
简述玻璃幕墙分类各幕墙组成特点及施工工艺玻璃幕墙是建筑外墙的一种现代化设计，它将建筑与外部环境隔离开来，同时又能够保持透明的特性，使建筑内部能够充分地享受外部的自然光线。
玻璃幕墙不仅具有美观的外观，同时还能够提高建筑的能源效率和舒适度。
根据不同的设计需求和材料选择，玻璃幕墙可以分为多种类型，同时每种类型的玻璃幕墙都有其特定的组成、特点和施工工艺。
一、玻璃幕墙的分类1.幕墙的分类玻璃幕墙可分为抗风压幕墙、重力幕墙、尤其是以前窗面为主的拼框玻璃幕墙、防火幕墙、隔热幕墙等。
2.根据构造方式的分类玻璃幕墙主要分为框架玻璃幕墙和点支式玻璃幕墙。
框架玻璃幕墙是以铝材或钢材为框架，玻璃嵌入框架中构成的外墙；点支式玻璃幕墙则是利用玻璃以及连接点支来实现。
3.根据功能的分类依据幕墙的防水要求，可以将其分为一般幕墙和中空幕墙两种。
二、各种玻璃幕墙的组成及特点1.框架玻璃幕墙框架玻璃幕墙是由铝合金框架和玻璃幕墙板组成。
铝合金框架通常具有强度高、重量轻、耐腐蚀等特点，适合制作各种造型和规格的幕墙。
而玻璃幕墙板则是通过专业的玻璃加工工艺制成，可实现单层、双层或者中空玻璃的设计，具有优良的透光性和抗风压性能。
框架玻璃幕墙的特点主要包括：-外形美观，适用于各种建筑风格；-防水性能好，适合用于高层建筑；-施工周期短，能够快速安装；-保温隔热性能良好，有助于节能环保。
2.点支式玻璃幕墙点支式玻璃幕墙是以玻璃为主体，通过连接点支来支撑和固定玻璃的一种幕墙体系。
该种幕墙结构简洁、透光性强，外观效果非常好。
点支式玻璃幕墙的特点主要包括：-破坏面小，透光性好，外观美观；-施工周期短，安装便捷，适合大型建筑；-维护成本低，使用寿命长，具有较好的耐久性；-防火性能优良，有助于提升建筑整体的安全性。
3.抗风压幕墙抗风压幕墙是用于高层建筑的一种特殊结构幕墙，其主要特点在于具有较强的抗风压性能，能够有效地减少风压对于建筑物的影响。
抗风压幕墙的特点主要包括：-结构稳定，对大风风压具有较强的抵抗能力；-透光性好，能够为建筑提供良好的自然采光；-节省能源，提高建筑的能源利用率；-安装施工复杂，需要专业团队进行施工和监测。
玻璃幕墙的原理

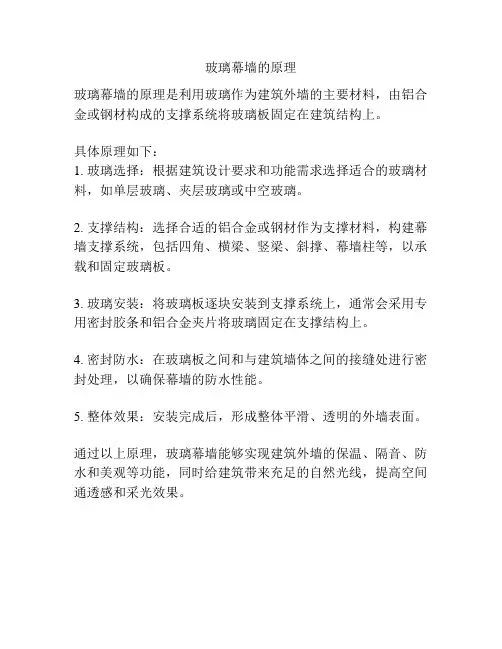

玻璃幕墙的原理
玻璃幕墙的原理是利用玻璃作为建筑外墙的主要材料，由铝合金或钢材构成的支撑系统将玻璃板固定在建筑结构上。
具体原理如下：
1. 玻璃选择：根据建筑设计要求和功能需求选择适合的玻璃材料，如单层玻璃、夹层玻璃或中空玻璃。
2. 支撑结构：选择合适的铝合金或钢材作为支撑材料，构建幕墙支撑系统，包括四角、横梁、竖梁、斜撑、幕墙柱等，以承载和固定玻璃板。
3. 玻璃安装：将玻璃板逐块安装到支撑系统上，通常会采用专用密封胶条和铝合金夹片将玻璃固定在支撑结构上。
4. 密封防水：在玻璃板之间和与建筑墙体之间的接缝处进行密封处理，以确保幕墙的防水性能。
5. 整体效果：安装完成后，形成整体平滑、透明的外墙表面。
通过以上原理，玻璃幕墙能够实现建筑外墙的保温、隔音、防水和美观等功能，同时给建筑带来充足的自然光线，提高空间通透感和采光效果。
光伏幕墙的工作原理及应用
光伏幕墙的工作原理及应用1. 光伏幕墙的工作原理光伏幕墙利用太阳能光的辐射，通过光电转换器将光能转化为电能。
具体来说，光伏幕墙由太阳能光电转换器和玻璃幕墙构成。
1.1 太阳能光电转换器太阳能光电转换器主要由太阳能电池组件组成。
太阳能电池组件是在硅材料中利用半导体材料的特性制成的，能够将太阳光辐射转化为直流电能。
常见的太阳能电池组件包括单晶硅、多晶硅和非晶硅等。
光伏幕墙中多晶硅太阳能电池组件广泛应用，因为其成本相对较低，且具有良好的光电转换效率。
1.2 玻璃幕墙玻璃幕墙是光伏幕墙的外观部分，起到保护太阳能电池组件、调节室内外光线和美化建筑外观的作用。
玻璃幕墙通常由多层玻璃组成，其中一层是太阳能透光玻璃。
太阳能透光玻璃具有一定的透光性，可以让太阳光通过，并且在通过之前会将其中的一部分能量吸收，并转化为电能。
2. 光伏幕墙的应用光伏幕墙在建筑领域中具有广泛的应用前景，它不仅能够为建筑物提供可再生的清洁能源，还能实现建筑外立面的美化。
2.1 建筑节能光伏幕墙通过将太阳能转化为电能，可以为建筑物提供绿色能源。
这样不仅可以降低建筑物的能源消耗，减少对传统能源的依赖，还可以减少二氧化碳等有害气体的排放。
光伏幕墙的应用可以有效地提高建筑的能源利用效率，减少能源浪费，实现建筑节能。
2.2 建筑外观美化光伏幕墙可以使用不同颜色和形状的太阳能电池组件，以及透光性不同的太阳能透光玻璃，实现建筑外立面的美化。
通过选择合适的设计和布局，光伏幕墙可以为建筑物增添现代感和艺术感，提升整个城市的形象。
2.3 建筑一体化设计光伏幕墙可以与建筑物的设计相结合，在建筑的外立面上进行布置，实现建筑一体化设计。
通过光伏幕墙的应用，太阳能电池组件和玻璃幕墙可以无缝衔接，与建筑物的整体风格和结构相协调。
光伏幕墙的一体化设计可以使建筑物的外观更加统一和谐，提升建筑的整体品质。
3. 总结光伏幕墙利用太阳能光电转换器将太阳能转化为电能，在建筑领域中有着广泛的应用前景。
双层玻璃幕墙工作原理及设计要点

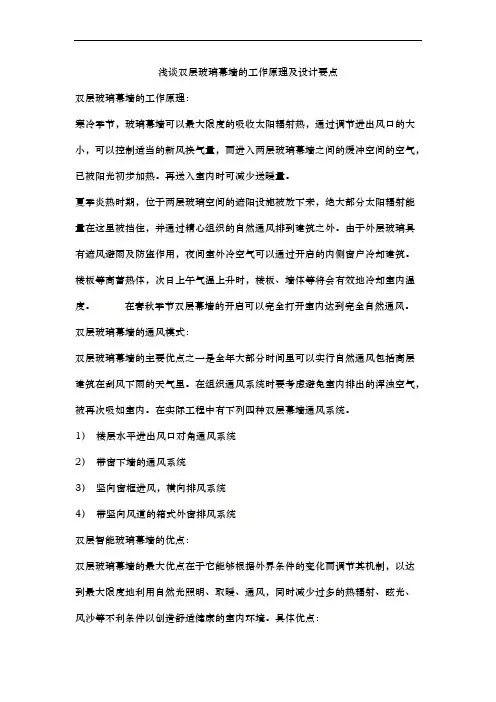

浅谈双层玻璃幕墙的工作原理及设计要点双层玻璃幕墙的工作原理：寒冷季节，玻璃幕墙可以最大限度的吸收太阳辐射热，通过调节进出风口的大小，可以控制适当的新风换气量，而进入两层玻璃幕墙之间的缓冲空间的空气，已被阳光初步加热。
再送入室内时可减少送暖量。
夏季炎热时期，位于两层玻璃空间的遮阳设施被放下来，绝大部分太阳辐射能量在这里被挡住，并通过精心组织的自然通风排到建筑之外。
由于外层玻璃具有遮风避雨及防盗作用，夜间室外冷空气可以通过开启的内侧窗户冷却建筑。
楼板等高蓄热体，次日上午气温上升时，楼板、墙体等将会有效地冷却室内温度。
/ r# 在春秋季节双层幕墙的开启可以完全打开室内达到完全自然通风。
双层玻璃幕墙的通风模式：双层玻璃幕墙的主要优点之一是全年大部分时间里可以实行自然通风包括高层建筑在刮风下雨的天气里。
在组织通风系统时要考虑避免室内排出的浑浊空气，被再次吸如室内。
在实际工程中有下列四种双层幕墙通风系统。
1）楼层水平进出风口对角通风系统2）带窗下墙的通风系统3）竖向窗框进风，横向排风系统: n4）带竖向风道的箱式外窗排风系统- q双层智能玻璃幕墙的优点：8双层玻璃幕墙的最大优点在于它能够根据外界条件的变化而调节其机制，以达到最大限度地利用自然光照明、取暖、通风，同时减少过多的热辐射、眩光、风沙等不利条件以创造舒适健康的室内环境。
具体优点：#运用空气热压原理和烟囱效应，把新鲜空气吸入室内，同时把室内污浊空气排到室外，并能够有效防止灰尘进入室内。
实现一年四季，无论刮风下雨，特别上在高层建筑上都能达到自然通风。
由于采用双层玻璃幕墙和中间缓冲空气层，使幕墙整体的冬季保温，夏季隔热性能非常优越。
高层建筑遮阳可以设置在双层玻璃幕墙中间，可以把太阳能隔在室外。
这在一般高层建筑上是做不到的。
合理的采光功能，可根据使用者的需要调整光线的亮度和入深入射方向。
由于形成了中间空气缓冲层，使冬季主要进入室内的空气得到初步加温；夏季主要的热辐射被遮挡在中间缓冲层之后，被有组织地排出室外，因而能够有效地节约采暖制冷能源。
玻璃幕墙构造ppt课件
installation
按安装方法分类
现场施工 人工误差难以避免
硅酮密封胶 雨水、温度影响打胶质量
单道式密封 渗水概率较高
劣势
①竖框（或横梁）先安装在主体结构上，再安装横梁（或竖框），组成框格， ②面板材料在工厂内加工成单元组件，再固定在竖框和横梁组成的框格上。 ③一般用硅酮密封胶接逢处理，防雨水渗透、空气渗透。
上海中心大厦
上海中心工程首次在超高层建筑中采用“内外”双层玻璃幕墙。它貌似“热水瓶原理”，即在外幕墙与内幕墙之间分割出巨大的温度缓冲区，营造成24个空中花园。 这项设计创意，避免室内直接和外界进行冷热交换，起到冬暖夏凉的作用。加上外幕墙上涂制的彩釉，有效阻挡强光投射，每年可节能21%，减碳2.5万吨，使总建筑面积574，058平方米的“垂直城市”，更为环保舒适。
玻璃幕墙工程设计过程
1
3
4
SUGESTION
裙房系统 玻璃屋顶 石材幕墙系统 玻璃墙系统幕墙
芝加哥螺旋塔
芝加哥螺旋塔外观设计精巧。整座大厦呈螺旋上升形状，每层楼旋转2度，并且随着大厦楼层的升高，楼层的宽度则随高度递减，整座大厦外形如同一把锥形的长剑，远看好似插在蛋糕上的“扭纹蜡烛”。
玻璃幕墙工程设计过程
外层幕墙在垂直方向分成9个区域，每个区域从设备层开始，它们各自独立运行，防火隔离墙直接附着在外层幕墙上。由于采用直立阶梯式幕墙系统，因此理论上每一层的幕墙板片其尺寸是相同的。但是塔楼基本几何的变化导致局部板片有相应的尺寸差。通过将7 8mm偏差内的板块统一为统一规格，将板块数量减少到每层5种。
金泽21世纪美术馆
妹岛的开放透明设计并非是一丝不挂的裸露，而是一种亚洲式的，含蓄的暧昧。根据她自己的描述，她的设计就像是一件朦胧的半透明的晚礼服，一些半透明材料的运用和巧妙的空间间隔使得场馆既不存在丧失私密性的危险，又获取了自然的力量——阳光和空气。
幕墙基础知识
半单元式幕墙的节点构造
竖框独立式 （竖向节点）
半单元式幕墙的节点构造
竖框独立式 （横向节点）
半单元式幕墙的节点构造
竖框组合式
半单元式幕墙的主要特点
➢ 竖框采用对插形式，变位适应能力强，具有较强的层间位移调节 能力，抗震性能好。
➢ 竖框通过对插形成接逢，对地震作用、温度变化等引起的变形适 应能力好，且位移时噪声小。
我国幕墙的发展
我国幕墙的发展： 我国第一个采用玻璃幕墙的工程是1984年建造的北京长城饭店。
2003年我国生产（使用）了约900万m2建筑幕墙（其中点式玻璃幕墙约80万m2），当年幕墙产量 （使用量）占全世界1400万m2的2/3左右，到2003年底止我国共安装了约6000万m2的建筑幕 墙，占世界总量11000万m2的一半以上。 随着北京申奥、上海申博成功，我国建筑幕墙会从目前平缓增长进入新一阶段增
幕墙一般分类
幕墙的类型及名称较多，各公司的命名也不尽相同。一般的可按 较成熟的幕墙产品的材料种类、施工方法、构造形式进行分类：
按幕墙施工方法分类：
➢构件式（框架式） ➢半单元式 ➢单元式
幕墙一般分类
幕墙的类型及名称较多，各公司的命名也不尽相同。一般的可按较 成熟的幕墙产品的材料种类、施工方法、构造形式进行分类：
建筑幕墙知识介绍 Curtain wall
主要内容
一、幕墙系统介绍 二、幕墙的设计原则 三、幕墙材料的选用
幕墙系统介绍
一、幕墙的定义
1、属于外维护结构, 由面板和结构组成
2、悬挂在主体结构之 外，可以随主体结构 发生形变
3、可以承受力的作用， 把受力传递给主体结 构
4、具有装饰性
二、幕墙的基本功能
铝合金挂件（无横梁）
全隐框玻璃幕墙设计说明
全隐框玻璃幕墙设计说明一、引言二、设计原理三、优势1.全透明效果：全隐框玻璃幕墙的最大优势是其全透明的外观效果，使建筑外观更加美观大方。
玻璃也可以选择不同颜色和质地，使外观更加多样化。
2.良好的隔音和隔热效果：全隐框玻璃幕墙采用了高密封性的设计，能够有效隔音和隔热，提升建筑的舒适性。
3.高强度和耐候性：全隐框玻璃幕墙采用高强度的玻璃材料和耐候性较强的密封系统，能够抵御风雨和其他外力的冲击。
4.节能环保：全隐框玻璃幕墙的设计全程考虑节能环保，能够有效降低建筑能耗和环境污染。
四、注意事项1.设计合理的结构系统：全隐框玻璃幕墙的结构系统需要合理设计，能够承受玻璃自重和外力的作用，确保幕墙的稳定性和安全性。
2.安全防护措施：全隐框玻璃幕墙的施工过程中需要采取安全防护措施，确保施工人员和周围环境的安全。
3.施工流程管理：全隐框玻璃幕墙的施工过程需要严格管理，确保施工质量和进度。
五、施工流程1.现场准备工作：包括施工场地的准备、材料和设备的进场、现场布置等。
2.现场测量：根据设计图纸，在施工现场对外墙进行测量，得到准确的尺寸数据。
3.结构系统安装：根据设计要求，安装幕墙的结构系统，包括固定框架和支撑系统。
4.玻璃安装：采用专业设备和人工，将无框玻璃安装在幕墙的结构系统上。
安装过程中需要注意保护玻璃的表面，防止划伤和龟裂。
5.密封系统安装：根据设计要求，安装幕墙的密封系统，确保玻璃与建筑外墙之间的密封性。
6.配件安装：安装其他与全隐框玻璃幕墙相关的配件，如门窗、防护设施等。
7.质量验收：对施工后的全隐框玻璃幕墙进行质量验收，确保施工质量符合设计要求。
六、结论全隐框玻璃幕墙是一种新型的玻璃幕墙设计，具有全透明、隔音隔热、高强度和节能环保的优势。
在设计和施工过程中需要注意结构系统的合理设计、安全防护措施的采取和施工流程的管理。
通过以上的设计说明，相信可以为全隐框玻璃幕墙的设计和施工提供一定的参考和指导。
两种类型的玻璃幕墙构成原理及对比探讨
构技 术规 程 》 明 确 指 出 ：５ ｎ 以 上 的 高层 建 筑 外墙 宜 采 用 各 类 建 １０ 筑 幕墙 这 也 表 明 从 建 筑 结 构 的 角度 ， ． 幕墙 是 实现 高层 建 筑 更 为有 利 的 条件 如 何 让 建 筑 艺 术在 人 类 想 象 的 广 泛 空 间 里 闪 烁 智 慧 的 光 芒 ， 建 筑 艺 术 飞 上 更 高的 高度 ， 让 这就 要 求我 们 对 幕墙 有 更 深 的 理 解 玻 璃 幕 墙 是 融 建 筑技 术 、 筑 功 能 、 筑 艺 术 于 一体 的 建 筑 建 建
两种 类型 的玻璃幕墙构成原理及对 比探讨
摘 要： 从上个世纪 出现 建筑 幕墙 ， ８ 到 ０年代进入中国 ， 短短的几十年 时间里 ， 在 幕
墙 行 业 飞 速 的 发 展 。 目前 我 国幕 墙 企 ￣ Ｅ 经在 国 内 外 市 场 中 占有 了 ８ ％一 ５式 和构 件式 玻璃 幕墙 构成原 理
１ １单 元 式 玻 璃 幕 墙构 成 原 理 单 元 式 玻 璃 幕 墙 横 、 龙骨 及 面 材 先 在 工 厂 内 加 工 ， 装 成 单 元体 ， 竖 组 再 运 至 工 地 现 场 ， 块 安 装 在 主体 结 构 上 。单 元板 块 以 建 筑 物 的 层 间 高 度 为 整 单 元 板 块 高 度 ， 一 个 或 几个 分 格 宽度 为 单 元 板块 的 宽 度 。 单 元 板 块 的 横 以 龙 骨 、 龙 骨 之 间 均 为 插接 ， 接 缝 间 的 活 动量 较 大 ， 以 吸 收幕 墙 的 变 形 竖 插 所
２ １气 密性 、 密性 ． 水
单 元 式 玻 璃 幕 墙 结 构 ：ｉ １ 等压 原 理 实 现 结 构 防 水 ， 四 道 密 封 胶 ｉ￣用 ）Ｊ 由 条 构 成 等 压腔 并 通 过 迂 回渠 道 与 外 界 连 通 ，保 持 腔 内外 空 气 压 力均 衡 ， 渗
玻璃幕墙构造原理和实例分析-PPT精选文档
• 处理都经过慎重推敲，简洁达到密斯设 想的高反射全玻璃幕墙的境地，但它新颖的造型 与较为适用的功能，讲求技术精美的风格和“少 就是多”的主张以及对玻璃的使用，大大地丰富 了建筑艺术，使西格拉姆大厦成了高层玻璃幕墙 建筑的纪念碑。
• 而实际上，1952 年建成的由SOM 设计事务所
• 后现代主义 • 菲利普·约翰逊在20 世纪70 年代脱颖而出，认识
到国际主义的局限，探索发展的可能性，成为后 现代主义建筑的最重要大师。完成于1976 年的 约150m 高的36 层潘索尔大厦（图7）极具戏剧 化的雕塑剪影效果，是约翰逊从密斯国际主义风 格向后现代主义转变的里程碑。双塔外墙由古铜 色镜面玻璃和氧化铝窗框构成的玻璃幕墙，其美 学形象跳出了简单的方盒子概念，两幢古铜色镜 面玻璃高塔，相互照映出各自的轮廓。两座梯形 平面高塔间存在明显的张力，其斜面和尖角，加
2 高层玻璃幕墙建筑的发展
• 国际主义建筑运动在20 世纪50 年代开始
在美国形成体系，到1960 年达到高潮，并 影响世界各国。20 世纪70 年代以后， “国际主义”风格因为种种原因逐渐开始 衰退，从而造成了包括后现代主义、新现 代主义、解构主义、高技派等一系列设计 运动的产生。高层玻璃幕墙建筑风格也由 此开始转变，形成多元化发展的态势。
• 上地面和顶部三角形的玻璃顶，从不同角度望去，
在城市风景中呈现出多变的视觉效果。约翰逊极 富想象力地实践玻璃幕墙建筑，1984 年在平板 玻璃公司总部（图8）中，他大胆地尝试赋予现 代的玻璃建筑以后现代式的古典外形，采用导热 系数远低于一般玻璃，甚至几乎可以和石材的保 温性能相媲美的高反射率玻璃。整组建筑都带有 长而尖的顶，231 个尖顶令人想起伦敦的英国议 会大厦。立面上那些由方形和三角形凹凸形成的 起伏的竖直线条在反射玻璃的反映强化下使整装 建筑显得更加挺拔壮观。
幕墙工程施工工艺图解
幕墙工程施工工艺图解一、幕墙工程的基本原理1. 幕墙的分类幕墙主要分为四大类：单层玻璃幕墙，中空玻璃幕墙，复合幕墙和点支式幕墙。
单层玻璃幕墙是指将玻璃直接固定在建筑结构上，没有空气夹层。
中空玻璃幕墙则是在两层玻璃之间注入干燥空气或气体，起到隔热和隔音的作用。
复合幕墙是由多种材料组成，既有玻璃又有金属或混凝土等，结构更加复杂。
点支式幕墙是在建筑结构上安装一定数量的点支架，再将玻璃或者其他材料挂接在点支上，形成幕墙。
2. 幕墙的施工原理幕墙的施工原理是在建筑主体结构完工之后进行，因此在施工过程中需要尽可能减少对建筑主体结构的影响。
施工时需要充分考虑幕墙的承重性能，耐久性，密封性和防水性，以及对建筑内部光线、采光和通风的影响等因素。
二、幕墙工程施工的准备工作1. 施工管理组织设计在进行幕墙工程施工前，需要制定施工组织设计方案。
主要包括施工方案，工程图纸，材料和设备的进场计划，施工人员及施工队伍组织及分工，施工计划和进度，质量和安全措施等。
2. 施工材料和设备的进场检验在进行施工前，需要对所需要的材料和设备进行进场检验，确保所有材料和设备的质量和性能符合施工要求。
3. 场地准备工作进行幕墙工程施工前，需要对施工现场进行安全和有序的整理。
清理施工场地，确保施工场地的平整和安全。
三、幕墙工程施工程序1. 幕墙结构施工幕墙结构施工需要先进行构件的预制和焊接，然后进行安装。
构件的焊接需要符合相关的焊接工艺要求，确保焊接质量。
然后进行构件的安装，需要严格检查安装质量和尺寸精度。
2. 幕墙玻璃安装玻璃的安装需要进行合理的搭接，采用专用的玻璃吊装设备，确保玻璃的安全和稳定。
安装玻璃的过程中需要注意玻璃的清洁，避免在安装过程中产生划痕或污渍。
3. 幕墙密封处理幕墙的密封处理是非常重要的一步，直接关系到幕墙的防水性能以及密封性能。
在密封处理前需要对玻璃和构件表面进行清洁，然后选择合适的密封材料进行密封处理。
4. 幕墙的涂装和保护处理对幕墙进行涂装和保护处理是为了提高幕墙的耐候性和防腐性能。
2020 年超详细玻璃幕墙细部结构(图文并茂,思路清晰易懂)
蜂窝铝板幕墙（北京医院）
75 2020/7/7
铝塑复合板幕墙（天津登发广场）
76 2020/7/7
千思板幕墙（天亚花园）
77 2020/7/7
双层动态节能幕墙
双层动态节能幕墙按通风原理分为自然通风和强制通风两种系统。由外层幕墙， 内层幕墙、遮阳装置，进风装置、出风装置组成。与传统普通幕墙相比，最大 特点在于其独特的双层结构，具有通风换气的功能，隔热、隔声，节能环保； 采用不打胶工艺，彻底改变了传统幕墙的结构形式，立面美观大方，没有硅酮 胶的二次污染。且工厂化生产程度高，安装方便，便于控制施工质量。在欧洲 发达国家和地区，通风节能环保幕墙运用比较广泛。该幕墙传热系数K值可达 0.94W/K.m2, 保温性能达国标Ⅱ级；隔声量达55dB, 隔声性能达国标Ⅰ级。
45 2020/7/7
点支承玻璃幕墙——不锈钢拉索式
46 2020/7/7
点支承玻璃幕墙——不锈钢拉索式
47 2020/7/7
点支承玻璃幕墙——不锈钢拉索式
48 2020/7/7
点支承玻璃幕墙——自平衡索桁架式
49 2020/7/7
点支承玻璃幕墙——自平衡索桁架式
50 2020/7/7
点支承玻璃幕墙——单层索幕墙
框支承构件式幕墙
框支承构件式玻璃幕墙是在现场依 次安装立柱、横梁和玻璃面板的框 支承玻璃幕墙。
13 2020/7/7
框支承构件式幕墙主要特点
1．施工手段灵活，工艺较为成熟 2．适应主体结构能力强 3．各项物理性能指标易实现 4．面板材料单元组件工厂制作，结构
胶使用性能有保证。 5．现场安装工序多，控制点多 6．采用密封胶处理接逢，密封胶施工
37 2020/7/7
幕墙知识
第二部分：金属石材幕墙
石材幕墙的几种连接方式
1）背栓式
背栓式石材节点
背栓式石材效果图
第二部分：金属石材幕墙
石材幕墙的几种连接方式
2）挂接式 2.1不锈钢挂件挂接式 2.2铝合金挂件挂接式
不锈钢挂件挂接 石材幕墙
铝合金(SE)挂件挂接 石材幕墙
第三部分：铝合金门窗
1.铝合金窗 可根据型材截面分为50系列，55系列，63系列等多种系列，也可根据型材是否 隔热分为隔热与不隔热，或按照其开启方式分为铝合金推拉窗，铝合金平开窗， 铝合金上悬窗，铝合金提拉窗，铝合金内开内倒窗等多种形式。
压块安装式
插接式
单元组装式
第一部分：玻璃幕墙
3.半隐框玻璃幕墙 主要包括两种形式：横隐竖明与横明竖隐。 其结合了明框与隐框幕墙的优点于一体，能达到一种若隐若现，楞次分明的视觉 效果。其内部结构是将明框幕墙与隐框幕墙横梁立柱巧妙集合，即任何方向的明 隐框效果决定其背后横梁立柱的设置。
横明竖隐幕墙
横隐竖明幕墙
，并传递到主体结构上。 2.建筑幕墙应包封主体结构，不使主体结构外露。 3.通常与主体结构采用可动连接，竖向幕墙通常悬挂在主 体结构上。当主体结构位移时，幕墙相对于主体结构可以 活动。
幕墙的分类
1）按镶嵌材料可分为：玻璃幕墙、金属板幕墙、石材幕 墙、组合幕墙等。 2）按构造可分为：明框、隐框、半隐框（横明竖隐和横 隐竖明）。 3）按幕墙工厂加工程度可分为：构件式、小单元式、单 元式、包柱式。
蜂窝铝板内部结构图
蜂窝铝板连接结构图
第二部分：金属石材幕墙
3，石材幕墙 石材幕墙面板一般选用花岗岩，厚度根据JGJ133-2001 不得低于20mm,常用厚 度为20mm，25mm，30mm。 石材幕墙具在自然质感好、外观档次高、隔热保温性能好、安装方便等特点， 给人一种高贵典雅的豪门气派和回归大自然的感受，使拥有石材装饰的建筑物高 大宏伟、庄重而有品味，而且其特有的连接方式可实现我国古典建筑和欧式建筑 的一些元素。 一般用于政府办公楼，学校，教堂等庄严稳重的建筑中。
高层建筑玻璃幕墙
高层建筑玻璃幕墙一、引言高层建筑玻璃幕墙作为当今建筑领域的一项重要技术和设计元素，不仅满足了建筑外观美观的要求，还具备了良好的隔热、隔音、采光和节能等特点。
本文将就高层建筑玻璃幕墙的原理、优势以及未来发展方向进行探讨。
二、高层建筑玻璃幕墙的原理高层建筑玻璃幕墙是指外墙全部或大部分采用玻璃构成的建筑外围墙体结构。
其原理是利用高强度结构材料与高透光性的玻璃进行结合，形成一个连续的玻璃围护体系，保护建筑室内空间。
通过安装透明的玻璃幕墙，充分利用自然光线，实现室内与室外环境的无缝连接，提升住宅或办公空间的舒适度。
三、高层建筑玻璃幕墙的优势1. 美观性：高层建筑玻璃幕墙为建筑增添了现代感和艺术感，增强了城市的美观度，成为城市地标建筑之一。
2. 采光性：玻璃幕墙具有出色的透光性，能够最大限度地减少室内照明设备的使用，节约能源。
3. 隔热性：高层建筑玻璃幕墙通过选用具有优异隔热性能的玻璃，有效隔离了室内外温度，减少了冷热交换，提高了节能效果。
4. 隔音性：玻璃幕墙材料具有优秀的隔音性能，可以减少来自外界的噪音干扰，改善室内环境的舒适度。
5. 耐候性：高层建筑玻璃幕墙能够经受住恶劣的气候条件，如强风、酷暑和严寒等，具有出色的耐候性。
6. 可持续性：高层建筑玻璃幕墙在设计和施工过程中，注重材料的可回收性和可持续性发展，具备良好的环保性。
四、高层建筑玻璃幕墙的未来发展方向1. 智能化：未来高层建筑玻璃幕墙将更加智能化，集成传感器、自动控制系统和智能玻璃等技术，实现自动调光、自动开启关闭等功能。
2. 绿色化：未来的高层建筑玻璃幕墙将更加注重生态环保，并结合绿色植物墙体、太阳能发电等技术，实现建筑与自然的有机结合。
3. 节能化：在未来，高层建筑玻璃幕墙将进一步提升节能性能，选用更高效的隔热玻璃材料和保温材料，减少能源损耗。
4. 透明化：未来高层建筑玻璃幕墙将追求更高的透明度和更薄的厚度，以实现更广阔的视野和更轻巧的结构设计。
玻璃幕墙的介绍
七、单元式玻璃幕墙
单元式幕墙是在工厂加工程度最高的一 种类型幕墙。在工厂不仅要加工竖框、 横框等元件，还要用这些元件拼装成单 元组件框，并将幕墙面板（玻璃、铝板、 花岗石板等）安装在单元组件框的相应 位置上，形成单元组件。单元组件的高 度要等于或大于一个楼层，直接固定在 主体结构上。一个个单元组件上、下框 （左、右框）对插形成组合杆，完成单 元组件间接缝，形成整体幕墙，其主要 工作量是在工厂完成，这样可以进行工 业化生产，大大提高劳动生产率和产品 质量。
呼吸式动态双层幕墙其设计理念与设计思想主要是体现“自然、节能与环 保”，使室内工作环境与室外自然环境融为一体。双层幕墙经过了四个演变 过程，即整体式双层幕墙、通道式双层幕墙、廊道式双层幕墙、箱体式双层 幕墙。
呼吸式动态双层幕墙的优缺点
呼吸式动态双层幕墙的优点： 1. 位于通风换气层上下两端的进风和排风口，将空气经过沙尘滤网引入
8.全玻璃的板面不得与其他刚性材料直接接触。板面与装修面或结构面之间
的空隙不应小于8mm，且应采用密封胶密封。
坐落式全玻璃幕墙
坐落式全玻璃幕墙 当全玻 璃玻璃幕墙的高度较低时 可采用坐落式安装，此时 通高玻璃板和玻璃肋上、 下均镶嵌在槽内，玻璃直 接支撑 在下部槽内支座上， 上部镶嵌玻璃的槽顶与玻 璃之间留有 空隙，使玻璃 留有伸缩的余地。该做法 构造简单、造价较低。
1.全玻璃幕墙面板玻璃厚度不宜小于10mm;夹层玻璃单片厚度不应小于
8mm；玻璃幕墙肋截面厚度不小于12mm，截面高度不应小于100mm。
2.当玻璃幕墙超过4m（玻璃厚度10，12mm），5m（玻璃厚度15mm），
6m（玻璃厚度19mm）时，全玻璃幕墙应悬挂在主体结构上。
3.吊挂全玻璃幕墙的主体构件应有足够刚度，采用钢桁架或钢梁作为受力构
玻璃幕墙安全鉴定
玻璃幕墙安全鉴定一、引言玻璃幕墙是现代建筑设计中常见的外墙装饰材料，具有美观、透光性好等特点，但同时也存在着安全隐患。
因此，对于玻璃幕墙的安全鉴定显得尤为重要。
二、玻璃幕墙的组成及分类1. 组成玻璃幕墙主要由以下几个部分组成：玻璃、铝合金框架、密封胶条、支撑结构等。
2. 分类按照结构形式可以分为：单层玻璃幕墙、双层玻璃幕墙和三层玻璃幕墙。
按照用途可以分为：办公楼、商业中心、酒店等不同类型的建筑。
三、玻璃幕墙的安全隐患1. 玻璃自身质量问题如果使用质量不过关的玻璃，容易出现开裂或者爆裂等情况，从而导致安全事故发生。
2. 铝合金框架问题如果铝合金框架焊接不牢固，容易出现框架脱落的情况，从而导致幕墙整体坍塌。
3. 玻璃与框架之间的胶条问题如果密封胶条没有正确使用或者老化，容易出现漏水、渗水等问题，导致玻璃表面积水过多，从而增加了玻璃自身开裂的风险。
4. 安装问题如果安装不规范或者施工不到位，容易出现玻璃幕墙整体不平整、倾斜等问题，从而导致安全隐患。
四、玻璃幕墙安全鉴定方法1. 目视检查法通过目视检查法可以初步判断玻璃幕墙是否存在明显的质量问题。
例如：是否有明显的开裂、脱落等情况。
2. 拍打法用手指轻敲玻璃表面，听声音可以判断玻璃是否存在质量问题。
如果声音清脆有力，则说明质量好；反之则说明质量差。
3. 耳听法在室内靠近幕墙处听外界噪音，可以判断密封胶条是否有效。
如果噪音过大，则说明密封性能较差。
4. 振动法用手轻轻摇动玻璃幕墙，如果整体摇晃，则说明安装不到位；如果只有某一部分摇晃，则说明该部分存在质量问题。
五、玻璃幕墙的维护1. 定期检查对于已经安装好的玻璃幕墙，需要定期进行检查，及时发现并处理问题。
2. 清洗保养清洗保养是维护玻璃幕墙的重要措施。
需要使用专业的清洗剂和工具，注意防止刮伤表面。
3. 更换老化部件密封胶条等零部件容易老化，需要及时更换。
六、结论玻璃幕墙在建筑设计中扮演着重要的角色，但同时也存在着安全隐患。
框支撑式玻璃幕墙的组成及分类
框支撑式玻璃幕墙的组成及分类一、引言玻璃幕墙作为现代建筑中常见的外墙装饰和保温结构，以其透明、美观的特点受到广大建筑设计师的青睐。
而其中以框支撑式玻璃幕墙在设计和施工中得到了广泛应用。
本文将探讨框支撑式玻璃幕墙的组成及分类。
二、框支撑式玻璃幕墙的组成框支撑式玻璃幕墙由以下几个主要组成部分构成：1. 玻璃玻璃是框支撑式玻璃幕墙的主要构件，其透明性和强度是保证幕墙功能和美观的关键。
常见的玻璃包括透明玻璃、反射玻璃、夹层玻璃等，根据设计需求和建筑风格的不同选择不同类型的玻璃。
2. 金属框架金属框架是框支撑式玻璃幕墙的主要承重结构，通常由铝合金或钢材制成。
金属框架起到支撑和固定玻璃的作用，同时也起到连接玻璃和建筑主体的作用。
3. 密封材料密封材料主要用于填充玻璃与金属框架之间的缝隙，以保证幕墙的密封性和防水性。
常见的密封材料有硅酮密封胶、聚氨酯密封胶等，其选择应考虑其耐候性和粘接性能。
4. 支撑结构支撑结构是框支撑式玻璃幕墙中的重要组成部分，其作用是将幕墙承重传递到建筑主体结构上。
支撑结构通常由金属构件组成，如钢柱、钢梁等。
三、框支撑式玻璃幕墙的分类根据玻璃与金属框架之间的连接方式和幕墙整体结构的特点，框支撑式玻璃幕墙可分为以下几类：1. 点支撑式玻璃幕墙点支撑式玻璃幕墙采用多个点支撑来承载玻璃的重量，使玻璃幕墙呈现出悬挂在空中的效果。
点支撑通常由不锈钢材料制成，通过与金属框架的连接来支撑玻璃。
点支撑式玻璃幕墙具有透明度高、视觉效果好的特点，常见于高档商业建筑和文化建筑。
2. 架空支撑式玻璃幕墙架空支撑式玻璃幕墙采用悬挂式的承重结构，将玻璃幕墙悬挂在建筑主体结构上。
架空支撑结构通常由钢索或钢材制成，通过与金属框架的连接来支撑玻璃。
架空支撑式玻璃幕墙具有轻盈、通透的特点，常见于大跨度建筑和现代风格建筑。
3. 框架支撑式玻璃幕墙框架支撑式玻璃幕墙采用框架式的承重结构，将玻璃幕墙固定在建筑主体结构上。
框架支撑结构通常由铝合金或钢材制成，通过与金属框架的连接来支撑玻璃。
