纳米氧化镍的制备及性能表征

合集下载

制备纳米氧化镍的研究进展

制备纳米氧化镍的研究进展
氧化镍是一种绿色至黑绿色立方晶体的粉末状 物质ꎬ过热时变为黄色ꎮ 氧化镍是一种 P 型半导体 材料ꎬ具有优异的电学性能和化学稳定性ꎬ是很有前 途的功能性材料之一ꎬ广泛应用于催化、镍盐和复合 陶瓷等领域[2] ꎮ 如果将氧化镍制成纳米级ꎬ其电学 性能及催化性能将得到明显提升ꎮ 因而ꎬ纳米氧化 镍的制备及其应用已成为当前材料学领域研究的热 点之一ꎮ
2018 年 6 月第 3 期 张荣良等: 制备纳米氧化镍的研究进展
������87������
������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������
制备纳米氧化镍的研究进展
张荣良ꎬ 嵇立磊
( 江苏科技大学张家港校区ꎬ 江苏 张家港 215600)
[摘 要] 论述了纳米氧化镍的制备方法ꎬ包括固相法ꎬ液相法和气相法ꎬ指出这些方法的优缺点ꎻ介绍 了纳米氧化镍在催化剂、传感器、陶瓷材料、电池等领域的应用ꎻ对其研究前景进行了展望ꎮ [关键词] 纳米氧化镍ꎻ 制备ꎻ 应用 [中图分类号] TQ13ꎻ O614������ 81 + 3 [文献标志码] B [文章编号] 1672 ̄ ̄6103(2018)03 ̄ ̄0087 ̄ ̄04
室温固相合成法是在室温或接近室温的条件 下ꎬ原料首先经过固相反应得到前驱体ꎬ前驱体再干 燥、焙烧得到纳米粉末ꎮ 此法克服了团聚现象明显 的问题ꎬ具有能耗低、选择性强、操控性强、产率高等 优点ꎬ广泛应用于制备纳米粉体材料领域[4] ꎮ

不同形貌纳米氧化镍的制备及其电容特性研究_邓建成

不同形貌纳米氧化镍的制备及其电容特性研究_邓建成

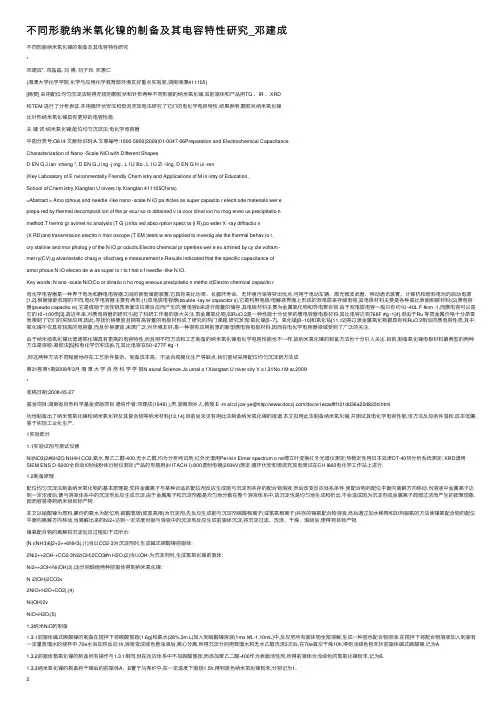

不同形貌纳⽶氧化镍的制备及其电容特性研究_邓建成不同形貌纳⽶氧化镍的制备及其电容特性研究*邓建成*, 邓晶晶, 刘博, 刘⼦玲, 邓惠仁(湘潭⼤学化学学院,化学与应⽤化学教育部环境友好重点实验室,湖南湘潭411105)[摘要] 采⽤配位均匀沉淀法制得⽆规则颗粒状和针形两种不同形貌的纳⽶氧化镍,其前驱体和产品⽤TG 、IR 、XRD和TEM 进⾏了分析表征,并⽤循环伏安法和恒流充放电法研究了它们的电化学电容特性.结果表明,颗粒状纳⽶氧化镍⽐针形纳⽶氧化镍具有更好的电容性能.关键词:纳⽶氧化镍;配位均匀沉淀法;电化学电容器中图分类号:O614 ⽂献标识码:A ⽂章编号:1000-5900(2009)01-0047-06Preparation and Electrochemical CapacitanceCharacterization of Nano -Scale NiO with Different ShapesD EN G J ian -cheng *, D EN G J ing -j ing , L I U Bo , L I U Zi -ling, D EN G H ui -ren(Key Laboratory of E nvironmentally Friendly Chem istry and Applications of M in istry of Education ,School of Chem istry,Xiangtan U nivers ity.Xiangtan 411105China)=Abstract > Amo rphous and needle -like nano -scale N iO pa rticles as super capacito r electr ode materials wer eprepa red by thermal decomposit ion of the pr ecur so rs obtained v ia coor dinat ion ho mog eneo us precipitatio nmethod.T hermo gr avimet ric analysis (T G ),infra red abso rption spect ra (I R),po wder X -ray diffractio n(X RD)and transmission electro n micr oscope (T EM )tests w ere applied to investig ate the thermal behav io r,cry stalline and mor pholog y of the N iO pr oducts.Electro chemical pr operties wer e ex amined by cy cle voltam -met ry(CV),g alvanostatic charg e -discharg e measurement s.Results indicated that the specific capacitance ofamor phous N iO electro de w as super io r to t hat o f needle -like N iO.Key words: N ano -scale NiO;Co or dinatio n ho mog eneous precipitatio n metho d;Electro chemical capacito r电化学电容器是⼀种界于电池和静电电容器之间的新型储能装置,它具有⾼⽐功率、长循环寿命、⽆环境污染等突出优点,可⽤于电动车辆、激光微波武器、移动通讯装置、计算机和燃料电池的启动电源[1,2].根据储能机理的不同,电化学电容器主要有两类:(1)双电层电容器(double -lay er capacitor s),它是利⽤电极/电解液界⾯上形成的双电层来存储电荷,其电极材料主要是各种⾼⽐表⾯积碳材料;(2)赝电容器(pseudo capacito rs),它是借助于活性物质表⾯法拉第反应⽽产⽣的/赝电容0来进⾏能量的储存,其电极材料主要为⾦属氧化物和导电聚合物.由于双电层电容⼀般只有约10~40L F #cm -1,⽽赝电容可以是它的10~100倍[3],故近年来,对赝电容器的研究引起了科研⼯作者的极⼤关注.贵⾦属氧化物,如RuO 2是⼀种性能⼗分优异的赝电容器电极材料,其⽐电容达到768F #g -1[4].但由于Ru 等贵⾦属价格⼗分昂贵⽽限制了它们的实际应⽤,因此,寻找价格便宜且拥有⾼容量的电极材料成了研究的热门课题.研究发现:氧化镍[5~7]、氧化锰[8~10]和氧化钴[11,12]等过渡⾦属氧化物都具有和RuO 2相似的赝电容性质,其中,氧化镍不仅具有较⾼的电容量,⽽且价格便宜,来源⼴泛,对环境友好,是⼀种很有应⽤前景的新型赝电容电极材料,因⽽在电化学电容器领域受到了⼴泛的关注.由于纳⽶级氧化镍⽐普通氧化镍具有更⾼的电容特性,⽽且⽤不同⽅法和⼯艺制备的纳⽶氧化镍电化学电容性能也不⼀样,故纳⽶氧化镍的制备⽅法也⼗分引⼈关注.⽬前,制备氧化镍电极材料最典型的两种⽅法是溶胶-凝胶法[5]和电化学沉积法[6,7],其⽐电容在50~277F #g -1,但这两种⽅法不同程度地存在⼯艺条件复杂、制备成本⾼、不适合规模化⽣产等缺点.我们曾经采⽤配位均匀沉淀新⽅法成第31卷第1期2009年3⽉湘潭⼤学⾃然科学学报N atural Science Jo urnal o f Xiangtan U niver sity V o l.31No.1M ar.2009*收稿⽇期:2008-05-27基⾦项⽬:湖南省⾃然科学基⾦资助项⽬通信作者:邓建成(1949) ),男,湖南湘乡⼈,教授.E -m ail:d jcw ye@/doc/e1ecadfff121dd36a22d820d.html功地制备出了纳⽶氢氧化镍和纳⽶氧化锌及其复合物等纳⽶材料[13,14],⽬前尚未见有⽤此法制备纳⽶氧化镍的报道.本⽂拟⽤此法制备纳⽶氧化镍,并测试其电化学电容性能.该⽅法反应条件温和,成本低廉,易于实现⼯业化⽣产.1实验部分1.1实验试剂与测试仪器Ni(NO3)2#6H2O,NH4H CO3,氨⽔,聚⼄⼆醇-400,⽆⽔⼄醇,均为分析纯试剂;红外光谱⽤Per-kin Elmer spectrum o ne傅⽴叶变换红外光谱仪测定;热稳定性⽤⽇本岛津DT-40热分析系统测定; XRD谱⽤SIEM ENS D-5000全⾃动X射线粉体衍射仪测定;产品的形貌⽤(H ITACH I)-800透射电镜(200kV)测定;循环伏安和恒流充放电测试在CH I660电化学⼯作站上进⾏.1.2制备原理配位均匀沉淀法制备纳⽶氧化物的基本原理是:先将⾦属离⼦与某种合适的配位剂反应⽣成能与沉淀剂共存的配合物溶液,然后改变反应体系条件,使配合物的配位平衡向离解⽅向移动.当溶液中⾦属离⼦达到⼀定浓度后,便与溶液体系中的沉淀剂反应⽣成沉淀.由于⾦属离⼦和沉淀剂都是均匀地分散在整个溶液体系中,故沉淀也是均匀地⽣成和析出,不会造成因为沉淀剂或⾦属离⼦局部过浓⽽产⽣的团聚现象,因⽽容易得到纳⽶级⽬标产物.本⽂以硝酸镍为原料,廉价的氨⽔为配位剂,碳酸氢铵(或氢氧根)为沉淀剂,先反应⽣成能与沉淀剂碳酸根离⼦(或氢氧根离⼦)共存的镍氨配合物溶液,然后通过加⽔稀释和加热驱氨的⽅法使镍氨配合物的配位平衡向离解⽅向移动,当离解出来的Ni2+达到⼀定浓度时就与溶液中的沉淀剂反应⽣成前驱体沉淀,将沉淀过滤、洗涤、⼲燥、煅烧后,便得到⽬标产物.镍氨配合物的离解和沉淀反应过程如下式所⽰:[N i(NH3)6]2+2++6NH3{.(1)当以CO2-3为沉淀剂时,⽣成碱式碳酸镍前驱体:2Ni2++2OH-+CO2-3Ni2(OH)2CO3#n H2O.(2)当以OH-为沉淀剂时,⽣成氢氧化镍前驱体:Ni2++2OH-Ni(OH)2|.(3)分别煅烧两种前驱体得到纳⽶氧化镍:N i2(OH)2CO3v2NiO+H2O+CO2{,(4)Ni(OH)2vNiO+H2O.(5)1.3纳⽶NiO的制备1.3.1前驱体碱式碳酸镍的制备在搅拌下将碳酸氢铵(1.6g)和氨⽔(28%,3m L)加⼊到硝酸镍溶液(1mo l#L-1,10mL)中,反应⾄所有固体物全部溶解,⽣成⼀种蓝⾊配合物溶液.在搅拌下将配合物溶液加⼊到装有⼀定量蒸馏⽔的烧杯中,70e⽔浴加热反应1h,溶液变成绿⾊悬浊液后,离⼼分离,所得沉淀分别⽤蒸馏⽔和⽆⽔⼄醇洗涤3次后,在70e真空⼲燥10h,得到浅绿⾊粉末状前驱体碱式碳酸镍,记为A.1.3.2前驱体氢氧化镍的制备所有操作与1.3.1相同,但在反应体系中不加碳酸氢铵,⽽添加聚⼄⼆醇-400作为表⾯活性剂,所得前驱体为浅绿⾊的氢氧化镍粉末,记为B.1.3.3纳⽶氧化镍的制备将⼲燥后的前驱体A、B置于马弗炉中,在⼀定温度下煅烧1.5h,得到⿊⾊纳⽶氧化镍粉末,分别记为1、2.1.4电极制作和电化学测试将上述制备的纳⽶氧化镍与导电剂⼄炔⿊、粘结剂PTFE按质量⽐75B20B5充分混合,加⼊适量⼄醇搅拌成膏状,将其涂在泡沫镍集流体上,⼲燥后在15MPa下压制成研究电极.循环伏安(CV)和恒流充放电测试在电脑及电化学测试软件控制的电化学⼯作站上进⾏,采⽤三电极测试体系,氧化镍电极作为研48湘潭⼤学⾃然科学学报2009年究电极,⼤⾯积泡沫镍为辅助电极,饱和⽢汞电极作为参⽐电极,电解液为6mol #L -1的KOH 溶液.2 结果与讨论2.1 前驱体和产品的XRD 分析图1(a)中曲线A 为前驱体A 的XRD 谱图,其衍射峰不是很明显,表明其结晶性不好,对照JCPDS 卡38-0714可知,前驱体为结晶性较差的Ni 2(OH )2CO 3#n H 2O.曲线1为煅烧后产物的XRD 谱,在36.96b (111),43.08b (200),62.56b (220),74.92b (311),78.72b (222)处出现特征衍射峰,峰位置和强度均与NiO ⽴⽅晶系标准光谱(JCPDS 卡47-1049)的衍射数据相吻合.从图中还可以看出,衍射峰出现宽化,表明这些衍射⾯的⽣长速率慢,晶粒尺⼨较⼩.根据Scherrer 公式Dc =K K /B cos H 计算得出,产物的平均晶粒⼤⼩约为9nm.图1(b)中曲线B 为前驱体B 的XRD 谱图,在19b (001),33b (100),38b (101),52b (102),59b (110),62b (111),70b (103),72b (201)附近均出现特征衍射峰,与B -Ni(OH )2的JCPDS 卡14-0117标准衍射峰的2H 值相对应,表明该样品为六⽅晶形的B -Ni(OH )2.其煅烧后产物氧化镍的XRD 谱(曲线2)峰位置和强度均与JCPDS 卡47-1049上的的衍射数据相吻合,表明产物也属于⽴⽅晶系.图1 前驱体及其煅烧后产物的XRD 图谱Fig.1 XRD patterns of p recu rsors an d the as -calcin ed nick el oxides2.2 前驱体和产品的IR分析图2 前驱体及产品的红外图谱Fig.2 FT -IR sp ectra of precu rsors and the as -calcined nickel oxides 图2为前驱体和产物的红外谱图.碱式碳酸镍(曲线A )在3450cm -1处的宽吸收峰及1628cm -1处的弱吸收为吸附⽔的振动,1403cm -1、835cm -1和724cm -1是由CO 2-3的晶格振动产⽣的吸收峰,430cm -1归属于N-i O 的晶格振动;样品经380e 煅烧后,前驱体的特征峰全部消失(曲线1),在460cm -1左右有⼀个很强的N-i O 特征振动峰.氢氧化镍(曲线B )在3638cm -1附近出现强⽽尖锐的特征吸收峰,这是⾃由羟基官能团伸缩振动引起的吸收峰,即M (OH ),是B -Ni(OH )2典型的IR 谱图特征.样品在3435cm -1处的⼀个宽吸收带可归结为吸附⽔的伸缩振动,即M(H 2O);1632cm -1处的弱吸收表⽰⽔分⼦的弯曲振动,即D (H 2O).520cm -1左右处的吸收峰对应于OH 的弯曲振动,即D (OH );460cm -1附近的弱吸收峰对应于N-i O 的晶格振动,即M (N-i O).煅烧后的样品(曲线2),在410cm -1附近出现N-i O 的伸缩振动吸收峰,550cm -1附近还有⼀个⼩的肩峰.2.3 前驱体和产品的外观形貌图3为前驱体及产物的T EM 图.由图3可见,前驱体碱式碳酸镍(图3a)呈不规则的颗粒状,其颗49第1期邓建成,等不同形貌纳⽶氧化镍的制备及其电容特性研究粒尺⼨约为20~80nm,煅烧后的氧化镍也呈颗粒状,分散性较好,粒径为5~12nm,与XRD 数据计算结果相符.前驱体氢氧化镍(图3b)为针状,长度⼤约为100~200nm ,直径为10~25nm,煅烧后的氧化镍产品也呈针形,其宽度⼤约为10~25nm ,长度约为100~150nm,产品的分散性较好.图3 前驱体及产物的TE M 图Fig.3 T EM images of precurs ors and the as -calcined n ickel ox ides2.4 前驱体的热分析图4(a)为前驱体碱式碳酸镍的热失重分析曲线,其中100e 以下是脱除物理吸附⽔,100~240e 是脱除结晶⽔,240~340e 则是碱式碳酸镍的分解.图4(b)是氢氧化镍的TG -DT G 分析曲线.DTG 曲线在300e 左右有⼀个较强的吸热峰,同时在TG 曲线中出现⼀个失重的台阶,表明前驱体Ni(OH )2在该温度下分解⽣成氧化镍产物.研究发现,实际煅烧温度为380e 时就能达到使前驱体完全分解⽣成⽬标产物的⽬的,产物的IR 谱图也证实了这⼀结论.(a)Ni 2(OH)2CO 3#n H 2O (b)Ni(OH)2图4 前驱体的TG -DT G 曲线Fig.4 TG plots for the precur sors50 湘潭⼤学⾃然科学学报 2009年2.5 不同形貌氧化镍电化学电容特性NiO 电极的循环伏安测试在6mo l #L -1KOH 溶液中进⾏,电位范围为0~0.5V (vs.SCE),扫描速度分别为2,5,10mV #s -1.图5(a)是颗粒状NiO 在不同扫速下的循环伏安曲线,可以看出,随着扫描速度的增加,循环伏安曲线对称性降低,这可能是由于在⼤扫描速度下,存在电化学极化和浓差极化,使得电极活性物质利⽤率不⾼;在低扫描速度下呈现较好的对称性,说明在⼩电流放电条件下,电极具有较好的可逆性[15].图5(b)为针形NiO 在相同电解液中不同扫速下的CV 曲线.与图5(a)⽐较可知,这两种不同形貌NiO 的CV 曲线很相似,但在相同扫描速度下,颗粒状NiO ⽐针形NiO 具有更⼤的氧化还原电流密度,从⽽具有更⾼的⽐电容.(a)颗粒状NiO (b)针形NiO图5 不同形貌氧化镍的循环伏安曲线Fig.5 CV cu rves of NiOelectrode图6 不同形貌NiO 的充放电曲线(电流密度:0.2A #g -1;电位范围:-0.1~0.4V)Fig.6 Charge -disch arge curves of NiO w ith different s heaps (current density:0.2A #g -1;potential:-0.1~0.4V)图6是计时电位法测得的N iO 电极的充放电曲线.电极在6mol #L -1KOH 溶液中,电位在-0.1~0.4V (vs.SCE)范围内以0.2A #g -1的电流密度充放电(⼩电流保证电极活性物质充分利⽤).由图可以看出,样品1和2的曲线均类似于等腰三⾓形的对称形状,说明电极反应具有较好的可逆性,⽽电压与时间基本上呈线性关系,说明电极材料具有电化学电容性能.样品1的放电时间远⼤于样品2,这也说明颗粒状NiO 的电化学性能优于针形NiO,与循环伏安测试的结果相⼀致.根据充放电曲线,样品的⽐电容可通过下式进⾏计算[16]:C =I @v t v V @m,(6)其中:I 为电流密度,v t 为放电时间,v V 为放电电位区间,m 为活性物质质量,C 为⽐电容.在不同电流密度下两种NiO 样品的⽐电容值列于表1.表1 氧化镍电极在不同电流密度下的⽐电容Tab.1 The specific capacitance of NiO electrodes at dif ferent current densitieselectrodeSpecific capacitance 0.2A #g -10.4A #g -10.6A #g -10.8A #g -11A #g -1Sample -1203.6194.4185.0176.6169.4Sample -298.092.389.386.784.8由表1可以看出,样品1⽐样品2具有更⾼的⽐电容.其原因可能是颗粒状NiO 的粒径⽐针形的51第1期邓建成,等不同形貌纳⽶氧化镍的制备及其电容特性研究⼩,⽐表⾯积相应较⼤.因为法拉第准电容的产⽣是⼀种界⾯现象,对于NiO电极,充放电时发⽣如下反应[17]:NiO+z OH-z NiOOH+(1-z)NiO+z e-,即发⽣Ni2+与Ni3+之间相互转化的氧化还原反应时,只有⼀部分(z)镍原⼦参与反应,⽽且z值⼀般较⼩,主要为NiO晶粒表⾯的镍原⼦参与反应,显然,氧化镍的粒度越⼩,⽐表⾯积越⼤,能参与反应的表⾯镍原⼦数越多,从⽽⽐电容也就越⼤;另外,氧化镍晶粒的减⼩还可使晶界等晶体缺陷增多,可增⼤OH-进⼊NiO体相的⾃由度,增⼤体相反应发⽣的⼏率,从⽽增⼤NiO的⽐容.3结论采⽤配位均匀沉淀法成功地制备出了粒径5~12nm的颗粒状和长度100~200nm、直径10~25 nm针形的纳⽶氧化镍;两种不同形貌的氧化镍均属于⽴⽅晶系;颗粒状氧化镍⽐针形氧化镍具有更好的电化学性能和更⾼的⽐电容.参考⽂献[1]PRASAD K R,M IURA N.Electrochemically s ynthes ized M nO2-bas ed mix ed oxides for high performance redox supercapacitors[J].Electrochem C om mun,2004,6:1004-1008.[2]W ANG Y G,XIA Y Y.Electrochemical capacitan ce characterization of NiO w ith ord ered mes oporous stru cture synthesized by tem-plate SBA-15[J].Electroch im Acta,2006,51:3223-3227.[3]W U N L.Nanocrystalline oxide su percapacitors[J].M ater Ch em Phys,2002,75:6-11.[4]ZH ENG J P,CYGAN P J,JOW T R.H ydrous ruthen ium oxide as an electrode material for electrochem ical capacitors[J].J Elec-troch em Soc,1995,142:2699-2703.[5]LIU K C,ANDERS ON M A.Porous nickel oxide/nick el films for electrochemical capacitors[J].J Electrochem Soc,1996,143:124-130.[6]S RINIVASAN V,W EIDNER J W.An electrochemical route for making porous n ickel oxide electrochem ical capacitors[J].J Elec-troch em Soc,1997,144:210-213.[7]N AM K W,KIM Z K B.A s tu dy of the pr eparation of NiO x electrod e via electrochemical route for sup ercapacitor applications an dth eir charge storage mechanism[J].J Electrochem Soc,2002,149:346-354.[8]J EONG Y U,M ANTH IRAM A.Nanocrys talline manganes e oxides for electrochemical capacitors w ith neutral electrolytes[J].JE lectr ochem S oc,2002,149:1419-1422.[9]REDDY N R,REDDY G R.S o-l gel M nO2as an electrode material for electrochemical capacitors[J].J Pow er Sources,2003,124:330-337.[10]NAGARAJAN N,CH EONG M,ZHIT OM IRSKY I.Electrochem ical capacitance of M n O x films[J].M ater Chem Ph ys,2007,103:47-53.[11]S RINIVASAN V,W EIDNER J W.Capacitan ce studies of cobalt oxide films formed via electrochemical precipitation[J].J Pow erS ources,2002,108:15-20.[12]S HINDE V R,M AH ADIK S B,GUJ AR T P,et al.S upercapacitive cobalt ox ide(C o3O4)th in films by spray pyrolys is[J].ApplS urf S ci,2006,252:7487-7492.[13]管⼩艳,邓建成,周燕,等.配位均匀沉淀法制备不同形貌的纳⽶氢氧化镍[J].湘潭⼤学⾃然科学学报,2006,28(2):66-69.[14]ZH OU G,DE NG J C.Preparation and ph otocatalytic performan ce of Ag/ZnO nano-composites[J].M aterials S cien ce in S emicon-ductor Processing,2007,10:90-96.[15]H UANG Q H,W ANG X Y,LI J.Ch aracterization and performan ce of hydrous mangan ese oxide prepared by electrochemicalm ethod and its ap plication for supercapacitors[J].Electrochim Acta,2006,52:1758-1762.[16]XING W,LI F,YAN Z F,et al.Synth esis and electr ochem ical properties of mes oporou s nickel oxide[J].J Pow er Sources,2004,134:324-330.[17]W U M Q,GAO J H,ZH ANG S R,et /doc/e1ecadfff121dd36a22d820d.html parative studies of nickel oxide films on different subs trates for electrochem ical su-percapacitors[J].J Pow er Sources,2006,159:365-369.责任编辑:朱美⾹52湘潭⼤学⾃然科学学报2009年。

纳米氧化镍地制备及性能表格征

纳米氧化镍地制备及性能表格征

晋中学院本科毕业论文(设计)题目超细纳米氧化镍的制备及性能表征院系化学化工学院专业化学姓名肖海宏学号 1309111134学习年限2013年10月至2017年7月指导教师吕秀清副教授申请学位理学学士学位2017年 4 月 10 日超细纳米氧化镍的制备及研究性能学生:肖海宏指导教师:吕秀清摘要:随着纳米技术和纳米材料的不断发展,纳米氧化物的研究已经达到了一定的水平。

就电学和催化两方面而言,纳米氧化镍就具有非常好的性能,并且应用较为广泛,比如应用于制备催化剂的原材料,电池的电极,在材料学、化学化工领域中生产超级传感器、电容器等,在瓷方面用于添加剂和染色剂等。

就本文的容而言,主要针对纳米氧化镍的制备方法的进行分析探讨以及通过采用均匀沉淀法制备纳米氧化镍晶粒并使用TEM、XRD等仪器进行性能表征。

关键字:超细纳米氧化镍应用制备性能表征Preparation And Characterization of Superfine NiO Nanometer Author’s Na me: Xiao Haihong Tutor:Lv XiuqingABSTRACT:With the continuous development of nanotechnology and nanomaterials, nano-oxide research has reached a certain level. In terms of electrical and catalytic aspects, nano-nickel oxide has a very good performance, and the application is more extensive, such as the preparation of the catalyst for the preparation of raw materials, battery electrodes, in the field of materials, chemical and chemical production of super sensors, capacitors, etc. , In the ceramic for additives and stains and so on. In this paper, the preparation method of nano-nickel oxide was studied and the nano-nickel oxide grains were prepared by uniform precipitation method and characterized by TEM and XRD. KEYWORDS:Superfine NiO Application Preparation Performance characterizati目录1 绪论 (1)1.1 纳米氧化镍的研究现状 (1)1.2 课题研究的背景及意义 (4)2 纳米氧化镍的制备及性能表征 (4)2.1 实验试剂及仪器设备 (4)2.2 实验制备步骤 (5)2.3 纳米氧化镍的性能表征 (6)3 结果分析与总结 (7)3.1 沉淀剂的选择 (7)3.2反应条件的选择 (8)3.3 纳米NiO的性能表征 (11)4 结论 (12)参考文献 (13)致 (15)1 绪论1.1 纳米氧化镍的研究现状1.1.1 纳米氧化镍的应用纳米氧化镍作为一种具有高效催化性的氧化物,对于还原性的物质有较强的催化效能,同时还有活化的作用。

纳米(氢)氧化镍的制备及其电化学性能

纳米(氢)氧化镍的制备及其电化学性能

and Was enhanced by 44.4 mAh’g~.CV and EIS tests indicated that the electrode had the best charge
reversibility,the
highest diffusion coefficient and the lowest
89.8%and
8 1.2%respectively.After
solvent-thermal
flake,rod
reaction,the crystallinity and diameter of the
Ni(OH)2,which
CO
had
and
spindle morphologies,were
increased,and
Ni(OH)2
at
300。C.The
Ni(OH)2 Was made by micro—emulsion method
using
,Ⅸ一1 00/n-hexanol/n-heptane/water.As
growth was 1 0.72 kJ・mol~.The TG
the calcination temperature was increased.
n-heptane/water.When∞=1 O,the Ni(OH)2
discharge specific capacity 1 96.5 mAh‘g—at
to 234.6
electrode
exhibited the maximum
0.2C,and
the specific capacity reached
diameter of flake and rod

纳米科技概论(均匀沉淀法制备纳米氧化镍)

纳米科技概论(均匀沉淀法制备纳米氧化镍)

图6 前驱体及不同温度下所得产物的XRD 谱图
XRD spectra of precursor and products obtained at different temperatures
采用均匀沉淀法制备了分散性良好、粒子呈球状、平均粒径在
方晶系纳米氧化镍粒子。

实验结果表明,反应物料配比、反应温度和煅烧温度对产品的产率和平均粒径有较大的影响。

经过一系列的实验,得出的最佳工艺条件为
CO(NH2) 2的摩尔比为1∶4 ,反应温度和煅烧温度分别为℃。

本实验方法操作简单、制得的纳米粒子性能优良,具有一定的工业化生产价值。

参考文献
刘中华,陈雯,等.超微NiO粉体的制备及其应用现状[J] .
Abdul Khadar M. Analysis of AC electrical
nanocrystalline oride [J] .。

纳米氧化镍的低温固相合成及电容性能研究

纳米氧化镍的低温固相合成及电容性能研究

中 图分 类 号 : Q 3 .3 T 181
文献 标 识 码 : A
文 章 编 号 :0 6 4 9 (0 20 — 0 3 0 10 — 9 02 1)2 0 2 — 4
S u i s n l w m p r t r o i . t t y t e i n a a i v e f r a c f a o. z d n c e x d t de o o t e e a u es l . a es n h ssa d c p c t e p r o m n eo n .ie i k l i e ds i n s o
Ha n a 1 igXio a W a gJ n , e g h n L e Go gJn xn nDa d n, Jn a y n , n u XuP n c e g , i i, n ig i 2 L
( .c ol厂 tr lSineadC e iaE gneigHariE gneigU i ri , ari 10 0 , hn ; 1Sh o DMa is cec n h mc nier , ebn n e r n esy H ebn 5 0 1 C ia e a l n i n v t 2S ho C e  ̄u n hr c ui n n ei , l stt C e c eh ooy . c ol h m t adP amaet a E g e r g Ji I tu hmi Tc nl ) c l i n in n i e l a g
tmp rtr f e trame t s l f E a dee to h mia s h w dta ihtmp rtr ( 4 0℃ )ma eamoe e eaueo a e t n. ut o M n lcrc e c le t s o e h t g h t Re s S t s h e eau e > 0 d r

纳米氧化镍的化学法制备技术及研究现状

纳米氧化镍的化学法制备技术及研究现状

dcmpsin m l ns tadS n . h rset feerho aonce oi eci d eo oio , o e a , Oo ) T epopc o rsac f n i l x ei d sr . t t l n n k d s e b
K e or s: n n ik lo i e; h mia eh d; r s ntsae; r s c yW d a o nc e xd c e c lm to p e e t t p o pe t
第3 卷 第 5期 0 21 年 1 00 0月

西


Vo Y I ME L
O tb r 2 1 co e 0 0
文 章 编号 :0 62 7 ( 0 0 0 - 1 -3 10 —7 7 2 1 ) 50 1 0 0
纳 米 氧 化 镍 ( i 是 一 种 很 有 前 途 的 功 能 材 N O)
点, 被广 泛应 用 于制备 纳米 NO。 目前 , i 纳米 NO 的 i 化 学制 备方 法 主要 分 为沉 淀法 、 溶胶一 凝胶 法 、 固相
法、 微乳 液法 、 超声 波 分解法 、 盐法等 。 熔
料 , 有尺 寸小 、 具 比表 面 积 大 和化 学 活 性 高等 特 点 , 在磁、 、 、 感及 催化等方面有特殊 的性能l 。 光 电 敏 l J 它广 泛 应用 于磁 性 材 料 、 敏元 件 、 极 材料 、 化 气 电 催
addsd at e f h r a t etcnqetruh ce ia me o ( rc i t n sl e,o dpaemi om ts n ut sn n iavna so tepe r i eh iu o g h mc td Pei ti ,o glsl hs , c e di ,laoi g p av h l h pao — i r o r c

有机凝胶法制备纳米氧化镍及金属镍粉

有机凝胶法制备纳米氧化镍及金属镍粉

可以认为,由柠檬酸镍凝胶前驱体熟分解制备的纳米
Nio电极材料是一种由纳米NiO和碳复合的电极材
料,碳含量对材料电性能的影响有待进一步研究。图
7是纳米金属Ni粉体的磁滞回线。由图7看出,纳米
镍粉的慨为50.98 A·m钒g,成为9.7 kA,m,显示 了较好的软磁性能。
wV(vs.H90m90)
圈6不同电极材料的循环伏安曲线 F196 qdLn£voI№“mw埘ccurv嚣矸di陆r饥tdeccrodemac盯iafs
O 9 8 7 6 5 一们‘uv、 4 3 2
30
40
50
60
70
80
2乎,(。)
0f岫Prcc删and 圈J前驱体及热处理产物的x舡I谱
Fig.1 XRD p叭唧s
hea}Ⅱemcd rc蛐lt锄B
万方数据
蚓2惊料及前躯体的Fr_IR谱
Fig.2 nm specn of岫rawm吐enals and p㈣rsof
2.2热分解过程 前驱体【“cit:Ni抖)为2:1]的TGA—D1A曲线如图3
所示。热分解过程从80℃左右开始,到414℃左右 结束,主要分为三个阶段。第一阶段失重在80~180℃ 之间,在114.5℃出现一吸热峰,主要是干凝胶的脱 水,也可能有部分游离的柠檬酸在此阶段开始裂解, 其中117.8℃处的凸峰应为其附近两个连续放热峰的 过渡,不应算放热峰;第二阶段失重从180℃到355 ℃左右,失重较第一阶段迅速,从DTA曲线可见,该 反应阶段包括两个过程,先是在213.6℃有一较大吸 热峰,然后在339.8℃是一放热峰,前一过程主要是 由游离柠檬酸的继续裂解和部分柠檬酸镍开始分解引 起,后一过程主要是由裂解产物碳的进一步氧化引起; 第三阶段从355℃到414℃,有迅速的失重,这一过 程有一较强的吸热峰,主要是由柠檬酸镍或其它中问 产物的继续分解造成。414℃以后几乎没有失重,说 明分解反应已经基本结束。

纳米氧化镍颗粒的制备方法与流程

纳米氧化镍颗粒的制备方法与流程

纳米氧化镍颗粒的制备方法与流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!纳米氧化镍颗粒是一种非常重要的纳米材料,具有广泛的应用前景。

纳米氧化镍的制备及性能表征

纳米氧化镍的制备及性能表征

CHEMICAL INDUSTRY AND ENGINEERING PROGRESS 2010年第29卷第5期·918·化工进展纳米氧化镍的制备及性能表征张煜,邱运仁(中南大学化学化工学院,湖南长沙 410083)摘要:以硫酸镍为原料,碳酸氢铵为沉淀剂,吐温-80作为添加剂,采用液相沉淀法,在水溶液中获得前体,然后经煅烧制备纳米氧化镍粉体。

采用XRD和SEM对其结构和形貌进行表征,系统地研究了硫酸镍与碳酸氢铵的摩尔比、反应时间、热处理温度以及吐温-80用量对纳米氧化镍收率和粒径的影响。

研究结果表明,在硫酸镍与碳酸氢铵的摩尔比1∶4、吐温-80与硫酸镍溶液体积比为1.25∶100、反应时间105 min、热处理温度500 ℃和吐温-80用量为硫酸镍溶液体积的1.25%的条件下,可获得粒径为38~60nm的氧化镍,其收率可达79%。

关键词:沉淀法;纳米粒子;沉降体积;氧化镍中图分类号:TQ 138.13;O 611 文献标识码:A 文章编号:1000–6613(2010)05–0918–04Preparation and characterization of NiO nanoparticlesZHANG Yu,QIU Yunren(College of Chemistry and Chemical Engineering,Central South University,Changsha 410083,Hunan,China)Abstract:Precursors of nano-NiO were prepared in aqueous solution through liquid-phase deposition with nickel sulfate as raw material,ammonium bicarbonate as precipitator,and Tween-80 as additive.Then NiO powder was prepared by calcining the precursor in muffle furnace. Product samples were characterized by XRD and SEM. Effect of the molar ratio of NiSO4·6H2O/NH4HCO3,reaction time,temperature for thermal treatment and dosage of Tween-80 on NiO yield and particle size were studied systematically. Results showed that under conditions with NiSO4·6H2O/NH4HCO3 of 1∶4,volume ratio of Tween-80/NiSO4 solution 1.25∶100,reaction time of 105 min,and NiO particles with particle size of 38—60 nm were obtained by thermal treatment of the precursor at 500 ℃,the yield could be reached to 79%.Key words:deposition method;nanoparticles;sediment volume;NiO纳米概念包括“尺度”与“效应”两个方面,在临界尺度下,材料的性能会产生突变。

水热法制备片状纳米氧化镍及其光催化性能

水热法制备片状纳米氧化镍及其光催化性能
“镕曲OnwImOutl¨u删n砒-On
由表l可知:有光照而无催化剂时,反应40min
万方数据
万方数据
万方数据
水热法制备片状纳米氧化镍及其光催化性能
作者:
作者单位: 刊名: 英文刊名: 年,卷(期): 被引用次数:
娄向东, 楚文飞, 韩珺, 赵晓华, 安娜, 席国喜, LOU Xiang-dong, CHU Wen-fei , HAN jun, ZHAO Xiao-hua, AN Na, XI Guo-xi 河南师范大学化学与环境科学学院,河南省环境污染控制重点实验室,河南,新乡,454007
引用本文格式:娄向东.楚文飞.韩珺.赵晓华.安娜.席国喜.LOU Xiang-dong.CHU Wen-fei.HAN jun.ZHAO Xiao-hua
.AN Na.XI Guo-xi 水热法制备片状纳米氧化镍及其光催化性能[期刊论文]-水处理技术 2007(11)
?F(’
置l不同量度麓螬后样晶前Ⅺ∞圈请
№1 xRDpan锄softlle s跏ples砒di丘b雠t瑚ming
tempcranⅡe3
2.2透射电镜分析 图2分别为样品A、B和C放大10万倍的
TEM图,图2(a)是400℃下热处理的样品A,颗粒 的边缘清晰,为六边形薄片状结构,但边长不很均 一,大约在50nIn~150lm之间。团聚程度较小,分 散较均匀。图2(b)是500℃下热处理的样品B,颗 粒开始团聚,六边形的夹角逐渐模糊。图2(c)是
水处理技术 TECHNOLOGY OF WATER TREATMENT 2007,33(11) 6次
参考文献(12条) 1.Graca M B Soares;Maria Costa-Ferreita;M T Pessoa de Amorim Decolorization of an anthraquinone-type dye using a laccase formulation[外文期刊] 2001(02) 2.A A Adesina Industrial exploitation of photocatalysis:progress,perspectives and prospects[外文期刊 ] 2004(04) 3.Dhananjay S Bhatkhande;Vishwas G Pangarkar;Anthony ACM Beenackers Photocatalytic degradation for environmental applications:a review 2001(02) 4.Juan Zhao;Xudong Yang Photocatalytic oxidation for indoor air purification:a literature review[外 文期刊] 2003(05) 5.Dingwang Chen;Ajay K Ray Removal of toxic metal ions from wastewater by semiconductor photocatalysis[外文期刊] 2001(04) 6.Qing Yang;Jian Sha;Xiangyang Ma Synthesis of NiO nanowires by a sol-gel process[外文期刊] 2005(14) 7.Yu Lin;Ting Xie;Baochang Cheng Ordered nickel oxide nanowire arrays and their optical absorption properties[外文期刊] 2003(05) 8.Congkang Xu;Kunquan Hong;Sheng Liu A novel wet chemical route to NiO nanowires[外文期刊] 2003(03)

纳米氧化镍纤维的制备及表征

纳米氧化镍纤维的制备及表征
维前 躯 体 。x D和 T M 分 析表 明 , 烧 R E 焙 后 的纳米 氧 化镍 纤 维 由 约 2 m 颗 粒组 0n
成 。这 为我们 今 后 研 究 纳 米 复合 材 料 的
性 能提供 了参 考 。 参
图 3 氧化镍 纤维前躯体 的 s M图 E
图 4 纳米氧化镍纤维的 T M 图 E
2 结 果 与讨 论
21 P . VP浓度对 纤维 形貌 的影响 在静 电纺丝过 程 中 ,V P P溶 液 的浓度 越大 , 液的粘 度就越 大 , 得纤 维 的形貌也 不 同。表 l是在 溶 所
收稿 日期 : 0 9—0 2o 3一l O
作者 简介 : 袁艳林( 9O一 , , I 8 ) 女 东北电力大学化 学工程学 院硕士 , 现从事纳米复合材料研究
2 2 纺丝 电压 的影 响 .
表 2为在 P P浓 度 和接 收距 离 一 定 的 条件 下 , V
纺 丝 电压对 纤 维 的 影 响 。从 表 2可 以看 出 , 当纺 丝
电压 过高 时 , 容易 使喷 射细 流发 生分 叉 , 成 的纤 维 表2 形 丝短 且乱 ; 当电压 过低 时 , 出丝速 率 远小 于纺 丝溶 液 流下 的速 率 , 致 严 重 的滴 液 现 象 , 纺 丝 无 法 进 导 使 行 。当纺 丝 电 压 在 l V 一2 V 时 。 丝 效 果 8k 0k 纺 最好 。
见, 纤维 丝在焙烧 前 , 表面 光滑 、 均匀 , 直径 约 l m。
图4是氧化镍纤维前驱体在 7o℃焙烧后纳米氧化镍 0
纤 维 的透射 电镜照 片 。从 图 4可 以看 出 , 米 纤 维直 径约 纳 lon 每 个纳米 纤 维 由约 2 m 的 氧化 镍 颗 粒 组 成 。氧 0 m, On 化镍 纤维 前躯 体在焙 烧 去 除 有 机 物 和水 分 后 , 由于 氧化 镍 具 有弱磁 性 , 纤维 有聚集 的倾 向。 使

纳米氧化镍综述

纳米氧化镍综述

纳米氧化镍综述纳米氧化镍综述1、氧化镍性质氧化镍的化学式为NiO,是一种绿色至黑绿色立方晶系粉末,密度为6.6---6.89/cm3,熔点为1984℃,溶于酸和氨水,不溶于水和碱液。

Ni原子周围有6个O原子,O原子周围也有6个Ni原子,他们的配位数均为6。

由于多面体的型式主要取决于正负半径比,且Ni2+的半径值为69pm,0的半径值为140pm,正负离子的比值为0.1507,大于O.1414,所以得出氧化镍是八面体配位,也是由于这样的特殊结构成为了氧化镍不导电的主要原因。

过渡金属氧化物P 型半导体2、应用2.1催化剂乙烷脱氢制乙烯的反应过程中作为催化剂,在甲酸盐分解中的非凡催化作用2.2纳米NiO在光电材料方面的应用能产生3.55eV的不连续光带,呈现出很强的原子电致变色特性。

以此材料制成的灵巧窗不仅可根据季节的变化改变最佳光,还可以实现对光能控制的智能化;以此材料制成的反光镜用于汽车后视镜,可以根据改变电致变色层的吸收特性达到强光照射下的无炫光效果,已成为美国多数汽车制造商提供的标准配置。

2.3纳米NiO在电池、电极材料方面的应用普通氧化镍蓄电池放电30min后,其端电压就接近衰竭,而纳米氧化镍蓄电池到了90min以后才出现衰竭,表现出良好的放电性能。

产生这一现象的原因是因为这些纳米微粒与导电材料分布于正极活性物质的空隙中,这样既有利于电子电荷的传递,也有利于离子电荷的传递。

并且其小尺寸效应增加了活性物质的空隙率和反应的表面积。

普通氧化镍蓄电池一开始就表现为较大电流的充电,而纳米氧化镍蓄电池则表现为小电流充电,60min后电流趋于相等,表现出良好的充电性能。

因此纳米氧化镍蓄电池具有优良的应用前景。

有研究表明颗粒状氧化镍比针形氧化镍具有更好的电化学性能和更高的比电容.2.4新型光电化学太阳能电池(DSSC)中的应用为了提高DSSC效率和稳定性,HeJia~un等¨考虑到NiO作为P 型半导体具有稳定性和宽带隙等优点而首次将其作为DSSC 中的阴极。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

晋中学院本科毕业论文(设计)题目超细纳米氧化镍的制备及性能表征院系化学化工学院专业化学姓名肖海宏学号1309111134学习年限2013年10月至2017年7月指导教师吕秀清副教授申请学位理学学士学位2017年 4 月 10 日超细纳米氧化镍的制备及研究性能学生姓名:肖海宏指导教师:吕秀清摘要:随着纳米技术和纳米材料的不断发展,纳米氧化物的研究已经达到了一定的水平。

就电学和催化两方面而言,纳米氧化镍就具有非常好的性能,并且应用较为广泛,比如应用于制备催化剂的原材料,电池的电极,在材料学、化学化工领域中生产超级传感器、电容器等,在陶瓷方面用于添加剂和染色剂等。

就本文的内容而言,主要针对纳米氧化镍的制备方法的进行分析探讨以及通过采用均匀沉淀法制备纳米氧化镍晶粒并使用TEM、XRD等仪器进行性能表征。

关键字:超细纳米氧化镍应用制备性能表征Preparation And Characterization of Superfine NiO Nanometer Author’s Name: Xiao Haihong Tutor:Lv XiuqingABSTRACT:With the continuous development of nanotechnology and nanomaterials, nano-oxide research has reached a certain level. In terms of electrical and catalytic aspects, nano-nickel oxide has a very good performance, and the application is more extensive, such as the preparation of the catalyst for the preparation of raw materials, battery electrodes, in the field of materials, chemical and chemical production of super sensors, capacitors, etc. , In the ceramic for additives and stains and so on. In this paper, the preparation method of nano-nickel oxide was studied and the nano-nickel oxide grains were prepared by uniform precipitation method and characterized by TEM and XRD. KEYWORDS:Superfine NiO Application Preparation Performance characterizati目录1 绪论11.1纳米氧化镍的研究现状01.2课题研究的背景及意义32 纳米氧化镍的制备及性能表征32.1 实验试剂及仪器设备32.2 实验制备步骤42.3 纳米氧化镍的性能表征53 结果分析与总结63.1 沉淀剂的选择63.2反应条件的选择73.3 纳米NiO的性能表征104 结论11参考文献12致谢151 绪论1.1纳米氧化镍的研究现状1.1.1 纳米氧化镍的应用纳米氧化镍作为一种具有高效催化性的氧化物,对于还原性的物质有较强的催化效能,同时还有活化的作用。

尤其是近几年来,随着资源浪费现象的日益严重,稀有资源也逐渐变得越来越少,对于一些可再生的物质逐渐通过不同的技术被人们开发出来,用于能源的供给,而纳米氧化镍在一定程度上都具备了弥补这些问题的的优势,所以,纳米氧化镍在应用上比较广泛,在不同的领域中都涉及到它的了利用,现就纳米氧化镍的一些常见的应用方面进行分析:1.1.1.1在催化剂方面的应用在国际领域中,纳米材料已经成为催化方面的领头羊,被研究学者挖掘了一个美好的科研方向,形成了一个新型的研究领域,由于纳米氧化镍[1]自身结构的独特性,使得纳米氧化镍的晶粒比较小,表面原子数量比较多而且在外层电子形成的原子配位不饱和键较容易,导致纳米氧化镍具有相对较高的催化活性,因此,在催化剂的应用中具有非常好的前景。

1.1.1.2在陶瓷和玻璃方面的应用普通陶瓷制品相对易碎,延展性不好,若在陶制瓷器[2]的制作过过程中将纳米氧化镍作为一种添加剂可以增强材料的弯曲性能,提高陶器制品的延展性,更加有利于制作,同时,也可以提高材料的电性性能,除此之外,也可以用于人工制作陶瓷电容器、陶瓷切割工具等,比普通切割机的切割效果更加美观和方便。

在玻璃的应用中主要是作为着色剂,用以提高玻璃的色泽效果,比如用于一些储藏室的棕色玻璃中等。

1.1.1.3在光电材料的应用在现代纳米领域中,纳米氧化镍光电薄膜已经成为光电材料中一种非常受欢迎的材料,主要可以应用于由于受到季节性影响采光玻璃[3],它可以利用纳米氧化镍的采光性能恰当的选择采光的效果,也可以利用其对于光的控制做汽车的后视镜,这样使得司机可以通过后视镜的采光色泽来确定行车情况,避免由于普通玻璃反光现象造成的不良后果。

1.1.1.4在电池电极方面的应用在电池方面的应用,主要是作为新型的的光电化学太阳能电池,因为这种电池具有非常有优异的特点,在电池领域中具有节能、耐用、环保的优点,而纳米氧化镍作为电池阴极,更加使得这种电池在导电性能上表现的更为突出,受到广大人们的青睐。

1.1.1.5在传感器方面的应用随着现代科学技术水平的不断进步。

人们安全意识也在逐步的提高,不再仅仅局限于人们感知上的辨别,更加学会利用高的科学技术检测存在的安全隐患。

比如在人类生活得领域中出现了各种各样的物质,它也许会对我们的自身安全的造成一定的影响,比如在家庭用户中一些有毒气体的泄露、在质检厂里对于温度、气压的检测等,因此,在这些地方往往会安装一种传感器设备,用于即时监测反馈的现象,但是,一般普通传感器的感应效果不是非常灵敏,近些年利用纳米氧化镍制备的化学气体传感器体现了其灵敏的传感性能,在应用前景上具有较好的发展。

1.1.2 纳米氧化镍的制备方法按照物质原材料来划分,制备纳米氧化镍可以分为三种类型:分别是固相法、液相法和气相法。

(1)固相法固相法主要包括两大部分,一部分是反应物质在固相界面的反应,另一部分是物质迁移过程的反应,如果在反应过程中成核速率大于核生长速率时,得到的粒子即为纳米粒子。

孙伟[3]等以碳酸钠和硝酸镍为原料利用固相法制备了纳米氧化镍粉末,利用固相法所得到的纳米氧化镍具有制备过程使用的原材料的费用较低、不需要溶剂的选择,成品的得到率较大、制备过程简单等优点,但是存在制备过程耗能严重、纳米氧化镍颗粒的粒径大,性能相对较差等缺点。

因为在利用这种方法制备纳米氧化镍的过程中,受到固体结构的影响使得扩散的速率不均匀导致颗粒的粒径间隙比较大,性能相对较差。

曾令可[4]等将碱式碳酸镍、草酸、纳米氧化镍晶种按比例混合,用微波炉加热至400-500℃后,恒温10-20min,得到晶粒尺寸为10-40nm的纳米氧化镍。

(2)液相法液相法[5]制备纳米氧化镍的颗粒的粒径相对固相法较小,形状结构较紧凑,性能较好,在成核的形成过程中使用的溶液容易配置,在原料的配置混合过程分布均匀,在制备颗粒的涂层步骤中分布适中,所以液相法相对来说,在目前制备纳米氧化镍的方法中是普遍的方法。

而液相法常见的又分为以下几种方法:直接沉淀法、均匀沉淀法、溶胶一凝胶法、水热法。

①直接沉淀法直接沉淀法制备纳米氧化物的原理是在将沉淀剂加入到金属盐溶液中,在一定的条件下待溶液中有沉淀析出时,再除去阴离子物质,通过热分解的化学方法分解沉淀,得到超细纳米氧化物。

这种方法首先在制备过程中流程简单,其次在设备的使用上都属于实验室常见的器材,而且成果的纯度较高,具有良好的化学计量性,成为制备超细纳米氧化物一种广泛的方法。

但是,直接沉淀法中由于添加沉淀剂容易造成离子扩散速率缓慢,导致溶液浓度局部过浓现象发生,沉淀速率比较快,使得所得沉淀表面粗糙,颗粒的粒径较大。

李新勇[6]等人把Ni(NO3)2`6H2O作为原料和以NH4HCO3和H2C2O4·2H2O作为沉淀剂,让反应处于醇-水溶液的环境中进行,然后经过热处理后分别得到粒径为纳米级球形粉体。

②均匀沉淀法均匀沉淀法理论是在液相法的基础上并结合了多种液相法的原理发展的一种新型的制备技术,主要通过改变反应物的比例、溶液的PH、反应过程的温度和反应的时间等因素控制沉淀剂这个因变量,使得沉淀在溶液中慢慢析出,再通过热处理得到纳米氧化镍的颗粒,这样确保所得颗粒分布比较均匀。

程虎民[7]等人探究采用均匀沉淀法制备纳米氧化镍的实验,在实验中通过改变溶液的PH、反应温度、反应时间等因素对纳米颗粒的影响,结果发现其他因素不变,控制溶液不同的PH,纳米氧化镍的颗粒分布均匀程度不同,同样,在控制其他因素不变是,改变反应温度或者反应时间都造成纳米氧化镍的颗粒的粒径不同。

③溶胶一凝胶法溶胶凝胶法[8]在应用前景较为好的方向是无机纳米材料上,作用原理是在有机介质中进行水解,将液体化学试剂融入溶胶作为原材料,从而得到较为稳定的溶胶体系,静置沉淀一段时间使其变成凝胶,然后通过煅烧干燥最终得到纳米氧化镍的成品。

虽然溶胶一凝胶法使用的原料一般是有机溶剂,在反应过程中包含了大量有机变量过程,而且花费的成本较高,但是溶胶-凝胶法得到的纳米氧化镍颗粒粒径一般能够达到原子级、分子级的级别,颗粒分布较均匀,性能较好。

④水热法水热法[9]又被称为热液法,主要是在密封的压力容器中,以水为溶剂在高温高压的条件下进行的化学反应,采用的是以固体粉末配置成凝胶作为原材料,在水热反应过程中凝胶微粒的结构遭到破坏使得微粒溶解,以离子或离子团的形式进入溶液,进而成核、结晶而形成晶粒。

在制备纳米氧化物的实验中,又分为以下几种:水热氧化法、水热沉淀法、水热晶化法、水热制备法、水热分解法、水热脱水法、微波水热法、水热电化学反应法、超声水热技术法。

现在水热法中常用水热沉淀法来制备纳米氧化镍晶粒。

(3)气相法目前工业生产领域中,制备纳米氧化镍采用的气相法主要是喷雾热分解法[10],这种方法是将使用喷雾器将一些镍盐喷入到高温的气氛中,使溶剂蒸发并且让镍盐进行热分解,从而直接制得纳米级氧化镍。

但是由于近几年来,对于纳米颗粒的晶粒和结构的研究不断提高,再加上该法收率高,产能大,因此喷雾热解法具有很好的工业应用前景。

1.2课题研究的背景及意义纳米氧化镍的研究[11]作为目前在纳米领域研究中一种新型的材料,在不同的是中都具有非常好的研究前景,作为21世纪三大科技之一的纳米材料,已经占有了相对优异的研发价值,受到了广大研究学者的青睐,并对于纳米氧化镍的制备工艺上进行了充分的探究,在研究得的过程努力克服由于受分子间力、静电作用力的影响,从而使得纳米氧化镍颗粒微观量子隧道效应、电荷转移和界面原子的相互藕合,使微粒极易通过界面发生相互作用和固相反应而发生团聚效应的不良现象,力求寻找一种不仅在制备过程简易,成本低,耗能小的制备流程,同时也要确保所得的成品性能好,应用效果强等优点的方法。

相关文档
最新文档
