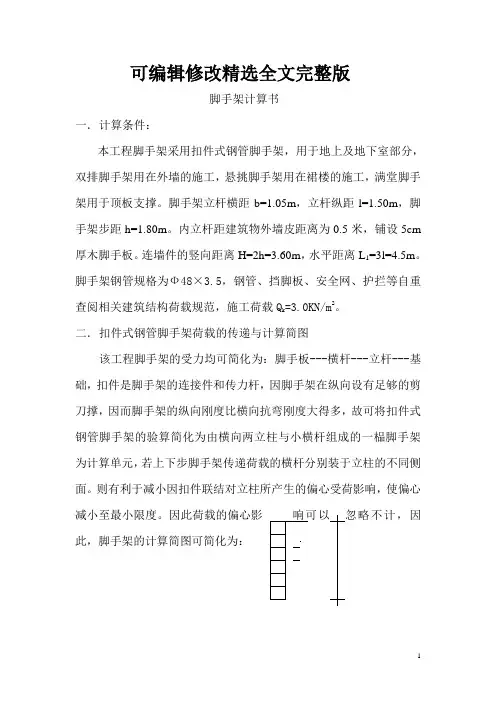

可编辑修改精选全文完整版脚手架计算书一．计算条件：本工程脚手架采用扣件式钢管脚手架，用于地上及地下室部分，双排脚手架用在外墙的施工，悬挑脚手架用在裙楼的施工，满堂脚手架用于顶板支撑。
脚手架立杆横距b=1.05m，立杆纵距l=1.50m，脚手架步距h=1.80m。
内立杆距建筑物外墙皮距离为0.5米，铺设5cm 厚木脚手板。
连墙件的竖向距离H=2h=3.60m，水平距离L1=3l=4.5m。
脚手架钢管规格为Ф48×3.5，钢管、挡脚板、安全网、护拦等自重查阅相关建筑结构荷载规范，施工荷载Q k=3.0KN/m2。
二．扣件式钢管脚手架荷载的传递与计算简图该工程脚手架的受力均可简化为：脚手板---横杆---立杆---基础，扣件是脚手架的连接件和传力杆，因脚手架在纵向设有足够的剪刀撑，因而脚手架的纵向刚度比横向抗弯刚度大得多，故可将扣件式钢管脚手架的验算简化为由横向两立柱与小横杆组成的一榀脚手架为计算单元，若上下步脚手架传递荷载的横杆分别装于立柱的不同侧面。
则有利于减小因扣件联结对立柱所产生的偏心受荷影响，使偏心减小至最小限度。
因此荷载的偏心影响可以忽略不计，因此，脚手架的计算简图可简化为：三．验算脚手架的整体稳定性脚手架结构的整体稳定性验算按下公式计算：N /（ΦA）≦K A K Hƒ其中：N——压杆的轴心压力，按N=1.2（n.N GK1+N GK2）+1.4N QK计算N GK1——脚手架一步一纵距自重产生的轴心力，查相关规范。
（取值为0.442KN）N GK2——脚手板、栏杆、安全网等一步一纵距产生的轴心力，查相关规范。
（取值为2.95KN）N QK——一个纵距内脚手板上堆积物、各操作人员等标准荷载所产生的轴力，查相关规范。
（取值为6.3KN）———脚手架的步距数。
A———脚手架内、外排立杆的毛截面积之和。
Ф———压杆整体稳定性系数，换算长细比λoX= λXK H———高度调整系数：K H=1/[1+（H/100）]。

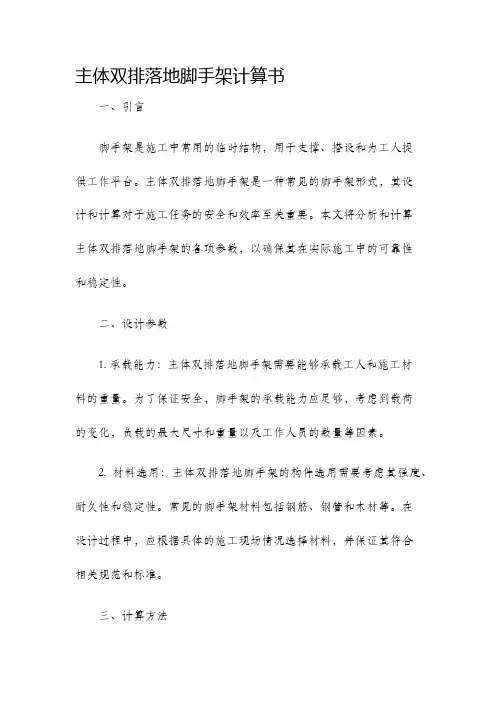

主体双排落地脚手架计算书
主体双排落地脚手架计算书一、引言脚手架是施工中常用的临时结构，用于支撑、搭设和为工人提供工作平台。
主体双排落地脚手架是一种常见的脚手架形式，其设计和计算对于施工任务的安全和效率至关重要。
本文将分析和计算主体双排落地脚手架的各项参数，以确保其在实际施工中的可靠性和稳定性。
二、设计参数1. 承载能力：主体双排落地脚手架需要能够承载工人和施工材料的重量。
为了保证安全，脚手架的承载能力应足够，考虑到载荷的变化，负载的最大尺寸和重量以及工作人员的数量等因素。
2. 材料选用：主体双排落地脚手架的构件选用需要考虑其强度、耐久性和稳定性。
常见的脚手架材料包括钢筋、钢管和木材等。
在设计过程中，应根据具体的施工现场情况选择材料，并保证其符合相关规范和标准。
三、计算方法1. 稳定性计算：主体双排落地脚手架的稳定性是设计和计算的重点。
稳定性计算需要考虑脚手架的高度、基座面积和倾斜度等因素。
通常采用静力计算法，根据脚手架的几何形状和材料特性计算其稳定性系数。
2. 承载能力计算：主体双排落地脚手架的承载能力计算需要考虑脚手架的材料强度和结构形式。
载荷的计算包括静载和动载两种情况，其中静载是指脚手架本身和施工材料的重量，动载是指工人在脚手架上工作时产生的振动和冲击力。
根据相关标准和规范，可计算出脚手架的设计承载能力。
四、施工注意事项1. 搭设顺序：在搭设主体双排落地脚手架时，应根据安全和施工需要确定合适的搭设顺序。
首先应搭设基座和水平支撑，然后依次搭设立杆、纵横杆和水平杆等构件。
在搭设过程中，应严格按照设计要求进行，确保脚手架的抗倾倒、抗风性能。
2. 安全措施：在使用主体双排落地脚手架过程中，要注意定期检查和维护，确保其正常工作状态。
同时，要加强施工人员的安全培训，提高其使用脚手架的意识和技能。
合理使用安全带、安全网和防护栏杆等安全设施，防止高空坠落和其他意外事故的发生。
五、结论主体双排落地脚手架是常用的施工临时结构，其设计和计算对于施工任务的安全和效率至关重要。
双排脚手架计算(完整版)
脚手架施工方案一、工程概况本工程建筑面积3988.4m2，建筑层数三层，局部四层，建筑结构类型框架，总高度为16.3m。
二、搭设形式和材质1、本工程采用双排落地式外脚手架（扣件式钢管脚手架），架体外围护密目安全网封闭。
2、钢管选用国家标准《直缝电焊钢管》（GB/T13793）3号普通钢管，其质量符合《碳素结构钢》（GB/T700）中Q235-A级钢的规定，尺寸为外径48mm，壁厚3.5mm。
新、旧架管在使用前应保养、除锈，刷防锈漆，统一涂色。
3、扣件采用铸铁扣件，其材质符合国家标准《钢管脚手架扣件》（GB15831）规定。
4、脚手板采用竹脚手板。
三、施工准备1、单位工程负责人应按施工组织设计中有关规定的要求，向架设作业和使用人员进行技术交底。
2、应按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001，8.1构配件检查与验收中8.1.1—8.1.5条规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。
3、经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
4、搭设前应对场地进行平整，清除场地杂物，硬化基础，并做排水措施。
5、当脚手架下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。
四、搭设（一）地基与基础1、脚手架地基与基础的施工根据脚手架搭设高度、搭设场地土质情况与现行国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）的有关规定进行。
2、脚手架底座底面标高宜高于自然地坪50mm。
基础平整夯实，宜采用砼硬化，立杆垂直落在垫板上，垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，亦可采用槽钢。
3、脚手架基础经验验收合格后，应按施工组织设计的要求定位放线。
并将底座、垫板准确放在定位线上。
（二）搭设1、搭设作业顺序：先搭设立杆，立杆底部用横、纵向扫地杆固定（固定立杆底端前，应确保立杆垂直），沿着建筑物竖起3-4根立杆后，随即装设第一步纵向水平杆（与立杆扣接固定），和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直和平杆水平使其符合要求后，按40-60N.m力矩拧紧扣件螺栓，形成构架的起始段，按照上述要求依次向前延伸（水平杆采用对接、立杆采用对接），直至第一步架体交圈完成。
双排扣件钢管脚手架计算书
双排扣件钢管脚手架计算书-CAL-FENGHAI.-(YICAI)-Company One1双排扣件钢管脚手架计算书依据规范:《建筑施工脚手架安全技术统一标准》GB51210-2016《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2017《建筑地基基础设计规范》GB50007-2011计算参数:钢管强度为 N/mm2，钢管强度折减系数取。
双排脚手架，搭设高度米，立杆采用单立管。
立杆的纵距米，立杆的横距米，内排架距离结构米，立杆的步距米。
钢管类型为φ48×，连墙件采用2步2跨，竖向间距米，水平间距米。
施工活荷载为m2，同时考虑2层施工。
脚手板采用竹串片，荷载为m2，按照铺设4层计算。
栏杆采用竹串片，荷载为m，安全网荷载取m2。
脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。
基本风压m2，高度变化系数，体型系数。
地基承载力标准值170kN/m2，基础底面扩展面积，地基承载力调整系数。
钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。
一、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
1.均布荷载值计算小横杆的自重标准值 P1=m脚手板的荷载标准值 P2=×2=m活荷载标准值 Q=×2=m荷载的计算值 q=×+×+×=m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=×8= σ=γ0M/W = ××106/=mm2小横杆的计算强度小于mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值 q=++=m简支梁均布荷载作用下的最大挠度V=××(384××105×=小横杆的最大挠度小于150与10mm,满足要求!二、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。

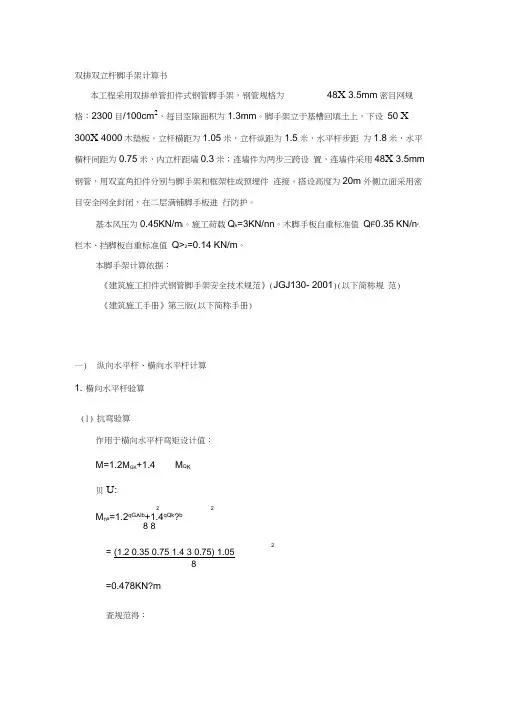

双排双立杆脚手架计算书(完整版)
