恒力弹簧支吊架说明书中英对照样本
(完整版)支吊架中英文术语对照表
Z8 槽钢支座 Z9 立管支承板 Z10 立管支座 Z11 热压弯头支座 Z12 循环水支座 Z13 循环水托座
连接件 L1 螺纹吊杆 L2 左右螺纹吊杆 L3 双孔吊板 L4 三孔吊板 L5 花兰螺丝 L6 吊杆螺纹接头 L7 环形耳子 L8 U形耳子 L9 单向滚动吊板 L10 双向滚动吊板
整定弹簧组件 T1 单板整定弹簧组件 T2 双板整定弹簧组件 T3 上方整定弹簧组件 T3A 下方整定弹簧组件 T4 支架整定弹簧组件 T5 横担整定弹簧组件
AXIAL RESTRAINING SUPPORT RIGID SWAY STRUT ASSEMBLY SEMI-SPHERICAL WASHER PLATE VERTICAL FORCE CLEVIS HORIZONTAL FORCE CLEVIS I STEEL CHANNEL STEEL ANGLE STEEL ROUND STEEL STEEL PLATE EXPANSION BOLTS STEEL BAR
XZ1 单径向限位支座 SINGLE RADIAL RESTRAINING SUPPORT
XZ2 双径向限位支座 DOUBLE REDIAL RESTRAINING SUPPORT
XZ3 轴向限位板 XL1 刚性连接 XL2 球面盘 XG1 垂直力吊板 XG2 水平力吊板
工字钢 槽形钢 角钢 圆钢 钢板 膨胀螺栓 扁钢
HUGGED BEAM CANTILEVER BRACKET
G52 板缝螺栓简支吊 BOLTED PLATE SEAM G3
G53 槽形板螺栓简支吊 BOLTED CHANNEL PLATE G3
G54 T形板螺栓简支吊 BOLTED T-PLATE G3
G55 双板螺栓简支吊 DOUBLE BOLTED PLATE G3
弹簧支吊架100使用说明书
TLS-W100弹簧支吊架试验台使用说明书目录1.简介 (1)2.主机 (1)3.主要技术指标 (1)4.检测设备的工作条件 (2)5.机构整体介绍 (2)6.安装与调试 (3)7.操作与使用 (3)8.维护与保养 (3)9.常见故障及处理方法 (4)10.系统的标定 (4)1简介TLS-W100弹簧支吊架试验台,广泛应用于各种弹簧生产企业及质检部门，能完成压簧、拉簧、扭簧等各项力学性能指标的测试，满足JB/T 8130.1恒力弹簧支吊架和JB/T8130.2变力弹簧支吊架测试要求。
公司多年来一直致力于弹簧等行业产品的力学性能检测仪器的研制和开发，并得到国家各级质检部门及企业的大力支持和帮助。
现产品销往全国各地，是广大弹簧生产企业、大专院校、科研单位、技术监督部门的理想测试设备。
2主机1、采用交流伺服调速电机带动NEUGART伺服控制专用减速机、圆弧同步齿型带、滚珠丝杠副实现加载，运行平稳，效率高、噪音低。
无污染。
性能稳定、可靠，具有过流、过压、超速、过载等保护装置。
调速比可达1:100000。
使用寿命高，操作方便，升降平稳。
2.采用传感器上置，各类试样更换不用爬高方便试样更换。
中横梁开槽方便试样中心调整。
3 主要技术指标3.1最大试验力：1000kN；3.2试验力准确测量范围：200N～1000kN；3.3试验力测量准确度：±1%；3.4位移分辨率：0.01mm；3.5位移速度控制范围：0.01mm/min～200mm/min；3.6有效拉伸行程：≥1000mm；3.7有效试验宽度：1500mm；3.8供电电源：380V；3.9整机外形尺寸：2200×1400×6500mm；3.10整机重量：约12500kg。
4 设备的正常工作条件4.1在室温10℃～35℃范围内，相对湿度不大于80%；4.2在无震动的环境中，周围无腐蚀性介质及电磁场干扰；4.3电源电压的波动范围不应超过额定电压的±10%；4.4主机必须可靠接地；4.5电控部分通风良好。
变力弹簧支吊架安装指导说明书(11版)中英文对照
September 2010 | 江蘇焱鑫科技股份有限公司 | 0510-******** Jiangsu Yanxin Science & Technology Incorporated Corporation 目錄Contents安裝前注意事項Notes before Installation吊架安裝說明Installation Specification for Hangers支架安裝說明Installation Specification for SupportsBSH型的補充說明Supplement for Type BSH日常維護Daily Maintenance管道支吊架安裝指導說明書之——Installation Instructions for Piping Support and Hanger變力彈(碟)簧支吊架說明書Instructions For Variable (Disc) Spring Support And Hanger本說明書適用與所有變力彈簧支吊架，包括：This instruction is applied to all variable spring supports and hangers which including following:VS(TD)系列變力彈簧支吊架（執行標準：JB/T 8130.2-1999）;Series VS(TD) Variable Spring Support and Hanger (Standard: JB/T 8130.2-1999)BSH系列變力彈簧支吊架；Series BSH Variable Spring Support and HangerKD系列變力碟簧支吊架；Series KD Variable Spring Support and HangerT(TH)系列變力彈簧支吊架；Series T(TH) Variable Spring Support and Hanger31、32、33系列變力彈簧支吊架。

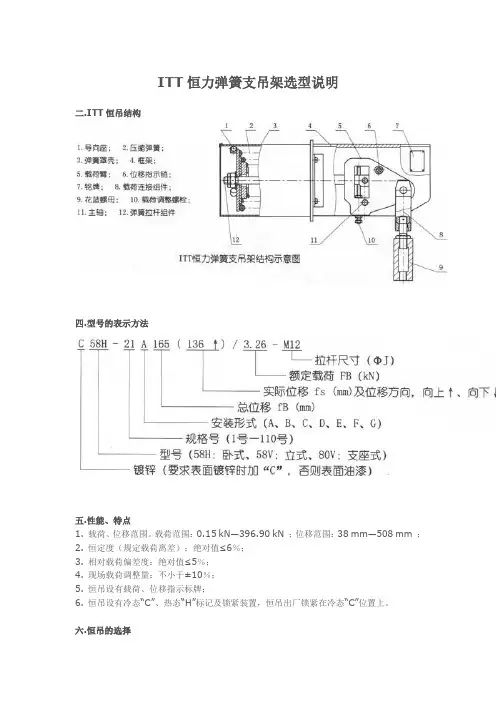

ITT恒力弹簧支吊架选型说明
ITT恒力弹簧支吊架选型说明二.ITT恒吊结构四.型号的表示方法五.性能、特点1. 载荷、位移范围。
载荷范围：0.15 kN—396.90 kN ；位移范围：38 mm—508 mm ；2. 恒定度（规定载荷离差）：绝对值≤6％；3. 相对载荷偏差度：绝对值≤5％；4. 现场载荷调整量：不小于±10％；5. 恒吊设有载荷、位移指示标牌；6. 恒吊设有冷态“C”、热态“H”标记及锁紧装置，恒吊出厂锁紧在冷态“C”位置上。
六.恒吊的选择根据恒吊所需支承载荷及热位移，按以下实例选择：例：已知恒吊承受载荷120 kN，热位移83 mm，选择合适的恒吊。
解：⑴确定位移余量及总位移fB：一般位移余量为实际位移fs 的20％，且不得小于20 mm计算总位移：fB=fs+(fs*20％和20之间的大值)=83+20=103 mm查表1A“位移系列表”，按就近上靠的原则，确定总位移fB为：114 mm⑵选择恒吊组别及规格号：载荷容量=载荷×总位移=120×114=13680 kNmm查表2A“载荷容量表”，按就近原则，选出恒吊为：Ⅵ组，70号查表3A“载荷位移表”，fB=114 mm对应载荷FB=118.01 kN，可满足要求⑶根据空间安装条件和实际使用要求，选择立式、卧式或支座式恒吊，并选择恒吊安装连接方法——A型、B型、C型……七.符号说明B：恒吊载荷臂在中间位置时，主轴中心与拉杆轴线间的水平距离；CC：G型恒吊拉杆间的距离；E：恒吊载荷臂在中间位置时，与恒吊生根部位到拉杆伸出端有关的垂直距离；FB：额定载荷；ΦJ：拉杆螺纹尺寸；fB：总位移；fs：实际位移；GL：拉杆最小螺纹长度。
八.订货须知ITT恒力弹簧支吊架订货时，至少需注明下列项目：⑴镀锌要求：需要镀锌时型号前加C；⑵恒吊类别：58H 或58V 或80V；⑶规格号：如50 号；⑷安装型式：A 或 B 或C ……；⑸额定载荷：FB (kN)；⑹总位移：fB (mm)；⑺实际位移及方向：fs (mm)、向上↑、向下↓；⑻拉杆螺纹尺寸：ΦJ (mm)；⑼K孔尺寸：需要时注明；。

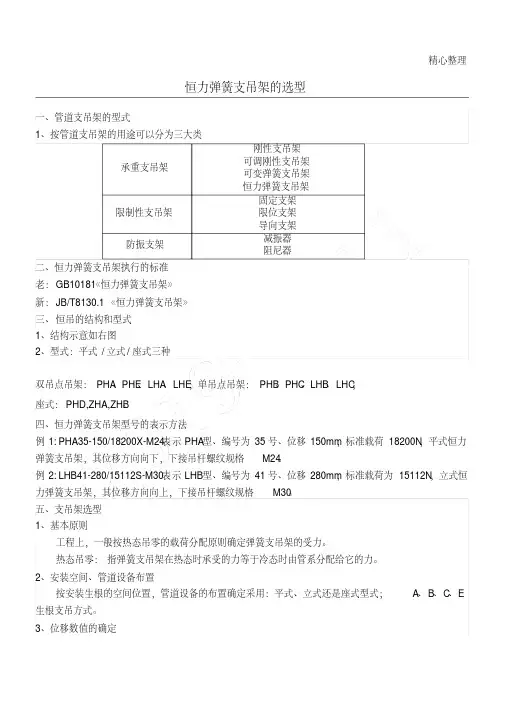

恒力弹簧支吊架的选型
精心整理恒力弹簧支吊架的选型一、管道支吊架的型式1、按管道支吊架的用途可以分为三大类承重支吊架刚性支吊架可调刚性支吊架可变弹簧支吊架恒力弹簧支吊架限制性支吊架固定支架限位支架导向支架防振支架减振器阻尼器二、恒力弹簧支吊架执行的标准老：GB10181《恒力弹簧支吊架》新：JB/T8130.1《恒力弹簧支吊架》三、恒吊的结构和型式1、结构示意如右图2、型式：平式/立式/座式三种双吊点吊架：PHA、PHE、LHA、LHE；单吊点吊架：PHB、PHC、LHB、LHC；座式：PHD,ZHA,ZHB。
四、恒力弹簧支吊架型号的表示方法例1:PHA35-150/18200X-M24表示PHA型、编号为35号、位移150mm，标准载荷18200N，平式恒力弹簧支吊架，其位移方向向下，下接吊杆螺纹规格M24。
例2:LHB41-280/15112S-M30表示LHB型、编号为41号、位移280mm，标准载荷为15112N，立式恒力弹簧支吊架，其位移方向向上，下接吊杆螺纹规格M30。
五、支吊架选型1、基本原则工程上，一般按热态吊零的载荷分配原则确定弹簧支吊架的受力。
热态吊零：指弹簧支吊架在热态时承受的力等于冷态时由管系分配给它的力。
2、安装空间、管道设备布置按安装生根的空间位置，管道设备的布置确定采用：平式、立式还是座式型式；A、B、C、E 生根支吊方式。
3、位移数值的确定在选用恒力弹簧支吊架之前，应计算出被支吊管道或设备从冷态到热态的最大垂直位移量，在选用时，位移数值应留有适当余量。
推荐余量取位移量的20%，但不小于20mm，即:T选=1.2xT计；且T选≥T计+20mm。
式中: T选—选用位移量，mm;T计—计算位移量，mm.4、载荷值的确定①各型支吊架的生根螺栓强度已考虑支吊架自重的影响，在选用支吊架时，支吊载荷值不需加上支吊架的自重。
②当计算载荷与实际载荷有偏差时，恒力弹簧支吊架通过调整螺栓可调节载荷，调节范围一般不小于标准载荷的士10%，最大不超过士15%。
恒力弹簧支吊架
恒力弹簧支吊架目录1概述2一、主要技术特点：3二、主要技术参数：4三、工作原理5四、结构、型式6五、表示方法7六、技术要求▪1 制造技术要求▪2 检验试验技术要求▪3 油漆、包装及标志8七、选用与安装调整▪1 、恒力弹簧支吊架的选用▪2 、安装调整1概述恒力弹簧支吊架（以下简称恒吊）根据力矩平衡原理设计。
在许可的负载位移下，负载力矩和弹簧力矩始终保持平衡。
对用恒吊支承的管道和设备，在发生位移时，可以提供恒定的支承力，因而不会给管道设备带来附加应力。
恒吊一般用于需要减少位移应力的地方，如电站锅炉本体、发电厂的汽、水、烟、风管及燃烧器等悬吊部分，以及石油、化学工业中需要此类支承的地方。
当管道系统内某吊点的热位移大于12mm，宜选用恒吊来支承，以避免管道系统产生危险的弯曲应力及不利的应力转移。
2一、主要技术特点：额定载荷：0.2～400kN 位移：0～508mm允许现场荷载调节量:±10%3二、主要技术参数：全行程内规定荷载离差（包括摩擦力）:≤6% 全行程内荷载平均值与设计荷载离差:≤2%锁定时，可承受2倍最大工作荷载．4三、工作原理弹簧式恒力支吊架根据力矩平衡原理设计。
它依靠精巧的几何设计，使负荷力矩和弹簧力矩在工作过程中始终平衡，以保持恒定的支承力，可以消除或减小对管道或设备的附加应力。
主辅弹簧式恒力支吊架是按主弹簧力与辅助弹簧力共同作用下合力恒定的原理设计的。
5四、结构、型式恒力弹簧支吊架主要由圆柱螺旋弹簧、固定框架、回转框架及运动机构、调节装置、弹簧罩筒等组成。
其示意图见图1。
图1恒吊各结构形式附图(14张)恒力弹簧支吊架分类及型式见下表：表1 恒力弹簧支吊架的型式类别型式吊架固定方式和管道、图例设备支吊形式平式PHA固定框架顶板用双拉杆与支承构件连接，悬吊下面管道和设备见图2 PHB固定框架顶板用单拉杆与支承构件连接，悬吊下面管道和设备见图4 PHC固定框架顶板用单孔耳板与支承构件连接，悬吊下面管道和设备见图5 PHD固定框架底板安装在支承构件上，悬吊下面管道和设备见图6 PHE固定框架顶板用双孔耳板与支吊构件连接，悬吊下面管道和设备见图3立式LHA固定框架顶板用双拉杆与支吊构件连接，悬吊下面管道和设备见图7 LHB固定框架顶板用单拉杆与支吊构件连接，悬吊见图9下面管道和设备LHC 固定框架顶板用单孔耳板与支吊构件连接，悬吊下面管道和设备见图10LHE 固定框架顶板用双孔耳板与支承构件连接，悬吊下面管道和设备见图8座式ZHA弹簧罩筒底板安装在支承构件上，悬吊下面管道和设备见图12 ZHB弹簧罩筒底板安装在支承构件上，支撑上方管道和设备见图11由于其弹簧及元件的制造工艺简单、成熟，产品性能稳定、经济性好，在国内被长期应用，因此是目前应用最广泛的型式；采用蝶簧的恒力吊架性能相对较难控制而主辅弹簧式恒力吊架对弹簧的精度要求高，制造比较困难，尚未被普遍采用。
四大管道支吊架规范书
附件1 技术规范1 总则1.1 本技术规范用于xxxx“上大压小”新建项目工程的四大管道（包括主蒸汽管道、高压旁路管道、高温再热蒸汽管道、低压旁路管道、低温再热蒸汽管道、高压给水管道（含汽泵再循环管道）、高旁减温水、以及主汽和热段管道的暖管、疏水管道，以下简称（四大管道））支吊架支吊架。
它提出了四大管道支吊架的功能设计、结构、性能、安装和试验等方面的技术要求。
锅炉厂供货范围内的四大管道支吊架由锅炉厂负责，不属于本次招标范围。
1.2 本技术规范提出的是最低限度的技术要求，并未对一切技术要求做出详细规定，也未充分引述有关标准和规范的条文，投标方应提供一套满足本招标文件和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，投标方必须满足其要求。
在签订合同之后，招标方保留对本规范书提出补充要求和修改的权力，投标方应承诺予以配合。
如提出修改，具体项目和条件由买卖双方商定。
1.3 投标方如对本招标文件有偏差(无论多少或微小)都必须清楚地表示在本招标文件的“技术差异表”中。
否则招标人将认为投标方完全接受和同意本招标文件的要求。
禁止更改本招标书内各条款序号。
1.4 投标人对四大管道支吊架（包括附件）负有全责，包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得招标方的认可。
1.5 本技术规范书所使用的标准，如遇与投标方所执行标准发生矛盾时，按较高标准执行。
投标方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新标准版本。
1.6 在合同签订后，按本招标文件的要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收试验、运行和维护等标准清单给招标方，由招标方确认。
招标方有权因协议、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。
1.7 投标设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方保证招标方不承担有关设备专利的一切责任。
恒力弹簧支吊架的选型
恒力弹簧支吊架的选型一、管道支吊架的型式1、按管道支吊架的用途可以分为三大类承重支吊架刚性支吊架可调刚性支吊架可变弹簧支吊架恒力弹簧支吊架限制性支吊架固定支架限位支架导向支架防振支架减振器阻尼器二、恒力弹簧支吊架执行的标准老：GB10181《恒力弹簧支吊架》新：JB/T 8130.1《恒力弹簧支吊架》三、恒吊的结构和型式1、结构示意如右图2、型式：平式/立式/座式三种双吊点吊架：PHA、PHE、LHA、LHE；单吊点吊架：PHB、 PHC、 LHB、 LHC；座式：PHD, ZHA, ZHB。
四、恒力弹簧支吊架型号的表示方法例1: PHA35-150/18200X-M24表示PHA型、编号为35号、位移150 mm，标准载荷18200 N，平式恒力弹簧支吊架，其位移方向向下，下接吊杆螺纹规格M24。
例 2: LHB41-280/15112S-M30表示LHB型、编号为41号、位移280 mm，标准载荷为15112 N，立式恒力弹簧支吊架，其位移方向向上，下接吊杆螺纹规格M30。
五、支吊架选型1、基本原则工程上，一般按热态吊零的载荷分配原则确定弹簧支吊架的受力。
热态吊零：指弹簧支吊架在热态时承受的力等于冷态时由管系分配给它的力。
2、安装空间、管道设备布置按安装生根的空间位置，管道设备的布置确定采用：平式、立式还是座式型式；A、B、C、E生根支吊方式。
3、位移数值的确定在选用恒力弹簧支吊架之前，应计算出被支吊管道或设备从冷态到热态的最大垂直位移量，在选用时，位移数值应留有适当余量。
推荐余量取位移量的20%，但不小于20 mm，即:T选 =1. 2xT计；且 T选≥T计+20mm。
式中: T选—选用位移量，mm;T计—计算位移量，mm.4、载荷值的确定①各型支吊架的生根螺栓强度已考虑支吊架自重的影响，在选用支吊架时，支吊载荷值不需加上支吊架的自重。
②当计算载荷与实际载荷有偏差时，恒力弹簧支吊架通过调整螺栓可调节载荷，调节范围一般不小于标准载荷的士10%，最大不超过士15%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目次
Index
前言Preface (2)
1.安装前调整须知
Operational Requirements prior to installation (3)
2.弹簧支吊架的安装
Principle of installation about spring hanger (6)
3.弹簧支吊架的载荷调整
Loading adjustment of spring hanger (7)
4.弹簧支吊架安装调整注意事项
Installation and adjustment notice of spring hanger (10)
前言
Preface
本公司生产的PH型、 LH型恒力弹簧支吊架系列产品符合JB/T8130.1-1999规定, 产品出厂前经逐台性能试验并附有产品合格证明书, 每份合同附一份安装调整说明书, 请用户在安装调整前仔细阅读说明书。
本说明书向用户介绍的安装调整有关内容是以平式( PH型) 恒力弹簧支吊架为代表, 其它型式如立式( LH) 、座式( ZH) 和本公司生产的其它标准系列如恒力碟簧支吊架等, 可参照本说明书进行。
The Constant Spring Hanger serial ( PH & LH type) products by our company meet JB/T8130.1-1999 standard requirement, the hangers will be tested prior to delivery and attach the product quality certificates and operation & adjusting instruction, the site shall read double instruction prior to installation.
The related Installation, operation and maintenance content of manual make Horizontal type constant spring hanger (PH type) representation, others type products, such as Vertical type (LH type) and Seated type (ZH type) and other type hangers , they are all make the manual reference.
大连弹簧有限公司
Dalian Spring Co., Ltd.
二〇〇八年十月
10/
恒力弹簧支吊架
安装调整说明书
Constant Spring Hangers
Installation, Operation and Maintenance Manual
1. 安装调整前须知
Operational Requirements prior to installation
1.1 恒力弹簧支吊架按力矩平衡原理设计, 用来承受热力管道和设备自重载荷, 当管道
或设备从冷态到热态产生膨胀( 位移) 时, 恒力弹簧支吊架的支吊点能跟随其移动, 同时载荷基本保持恒定不变, 减少管道和设备接口处的附加应力, 保障管路系统或设备安全运行。
With the principle of moment balance, Constant Spring hanger is used to stand hot pipeline and facility weight. When pipe or facility appears expansion movement from cold to hot status, Constant hanger load change little, but the hanger dot can remove properly with pipe movement.
1.2 恒力弹簧支吊架主要由圆柱螺旋弹簧、固定框架、回转框架、连杆回转机构、松
紧螺母和载荷调整装置等构成, 其典型结构如图1所示。
Constant hanger contains cylindrical and helical compress spring, frame plate, rotate frame, turnbuckle and load adjust device etc.., and the type construct
is shown as below figure 1.
图1 恒力弹簧支吊架典型结构示意图
Figure 1 Type Construct – Constant Spring Hanger
1—固定框架/frame plate ; 2—回转框架/rotate frame; 3—生根顶板螺栓孔/bolt hole; 4—主轴/ main pivot shaft ; 5—位移指示牌/movement indicate panel; 6—载荷调整螺栓/load adjust bolt; 7—位移指示器/movement indicator; 8—弹簧罩筒/spring can ; 9—锁紧销轴存放孔/lock pin hole; 10—弹簧/spring ; 11—弹簧紧固螺母/spring load nut;
12—载荷调整指示牌/load adjust indicate panel; 13—载荷调整轴刻线/ load adjust panel; 14—锁紧销轴/lock pin; 15—吊杆螺栓( 不供) /thread rod (not supply) ; 16—花兰螺丝/turnbuckle; 17—载荷螺栓/load bolt;
18—载荷轴/load shaft ; 19—紧固螺母/load nut。
1.3 常见恒力弹簧支吊架的型式和生根支吊方式如图2。
The spring hanger type and common supporting and hung plan are shown as below figure 2:
图2 常见恒力弹簧支吊架的型式和生根支吊方式
Figure 2 The spring hanger type and common supporting and hangering plan
1.4 恒力弹簧支吊架的铭牌如图3所示。
Constant spring hanger nameplate is shown in figure 3:
Constant spring hanger
Specification:。
