10KV电气设备常规试验
10KV高压设备常规试验相关定义1.预防性试验：通过对年复一年的预防性试验所测得的结果的分析，可以反映出设备在实际运行中代表性参数的变化规律为了发现运行中设备的隐患，预防发生事故或设备损坏,对设备进行的检查、试验或监测。
2.制造厂出厂试验：已认定产品达到了设计规定的技术条件和有关标准。
3.安装交接试验:确认了设备经过运输和安装、调试，已经没有影响安全可靠运行的损伤。
4。
绝缘电阻：在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄漏电流值之比，用兆欧表直接测得绝缘电阻值.特点:绝缘电阻可以发现绝缘的整体性和贯通性受潮、贯通性的集中缺陷。
对局部缺陷反映不灵敏.测量值与温度有关，在同一温度下进行比较（绝缘电阻随着温度升高降低）。
5.吸收比:在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比（R60/R15）。
特点：可以比较好地判断绝缘是否受潮，适用于电容量大的设备，不用进行温度换算。
6极化指数：在同一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比。
特点：可以很好地判断绝缘是否受潮，适用于电容量特大的设备，不用进行温度换算.7。
泄露电流测试和直流耐压测试：测量绝缘体的直流泄漏电流与测量绝缘电阻的原理原理基本相同。
不同的是直流泄漏试验的电压一般比兆欧表电压高，并可以任意调节,因而比兆欧表发现缺陷的有效性高，能灵敏反映瓷质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂、绝缘油劣化、绝缘的沿面炭化等。
特点：1)试验设备轻小。
2）能同时测量泄漏电流。
3）对绝缘绝缘损伤较小。
4）对绝缘的考验不如交流下接近实际。
8。
介质损失角：介质损失是绝缘材料的一种特性，介质损失很大时，就会使介质的温度升高而老化，甚至导致热击穿。
所以介质损失（耗）的大小就反映了介质的优劣状况.当电气设备绝缘受潮、老化时，有功电流IR增大，tgδ也增大，通过测量tgδ可以反映出绝缘的整体性缺陷。
9.交流耐压试验：交流耐压试验是对电气设备绝缘外加交流试验电压,试验电压比额定电压高，并持续一定时间，一般为一分钟。

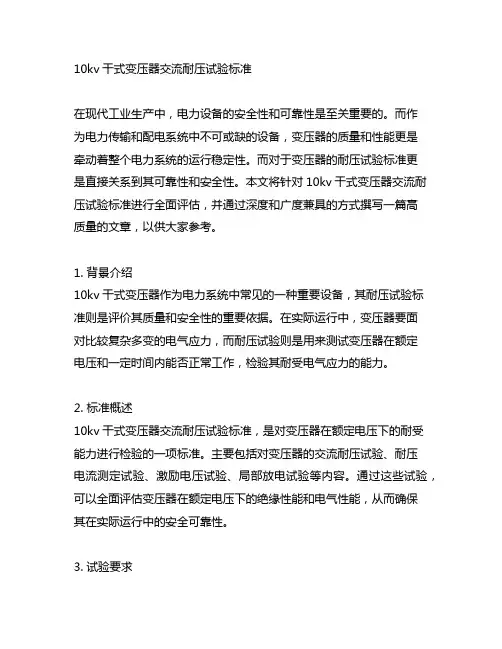

10kv干式变压器交流耐压试验标准
10kv干式变压器交流耐压试验标准在现代工业生产中，电力设备的安全性和可靠性是至关重要的。
而作为电力传输和配电系统中不可或缺的设备，变压器的质量和性能更是牵动着整个电力系统的运行稳定性。
而对于变压器的耐压试验标准更是直接关系到其可靠性和安全性。
本文将针对10kv干式变压器交流耐压试验标准进行全面评估，并通过深度和广度兼具的方式撰写一篇高质量的文章，以供大家参考。
1. 背景介绍10kv干式变压器作为电力系统中常见的一种重要设备，其耐压试验标准则是评价其质量和安全性的重要依据。
在实际运行中，变压器要面对比较复杂多变的电气应力，而耐压试验则是用来测试变压器在额定电压和一定时间内能否正常工作，检验其耐受电气应力的能力。
2. 标准概述10kv干式变压器交流耐压试验标准，是对变压器在额定电压下的耐受能力进行检验的一项标准。
主要包括对变压器的交流耐压试验、耐压电流测定试验、激励电压试验、局部放电试验等内容。
通过这些试验，可以全面评估变压器在额定电压下的绝缘性能和电气性能，从而确保其在实际运行中的安全可靠性。
3. 试验要求在进行10kv干式变压器交流耐压试验时，一般要求变压器绝缘材料和结构要符合相关标准，试验设备要满足精度要求，试验环境要求干燥清洁，试验操作要符合规范。
交流耐压试验一般包括50Hz交流电压下的持续耐压试验和交变耐压试验。
在试验过程中，还需要对耐压电流进行测定、激励电压进行试验、局部放电进行监测和分析，以确保变压器在额定电压下的安全可靠运行。
4. 试验意义10kv干式变压器交流耐压试验标准的制定，旨在通过严格的试验评估，保证变压器在实际运行中能够稳定可靠地工作。
通过试验，可以检测变压器的绝缘结构是否完整、是否存在绝缘缺陷、绝缘水平是否满足要求等，从而提前发现潜在的安全隐患，确保电力系统的安全稳定运行。
5. 个人观点和总结10kv干式变压器交流耐压试验标准的制定和执行对于保障电力系统的安全运行有着非常重要的意义。
10kv电力变压器试验报告
