铝合金门窗施工技术交底
铝合金门窗安装施工技术交底
压条
带密封条的压条必须与玻璃全部贴紧,压条与型材的接缝处应无明显缝隙,接头缝隙应≤1mm
观察
拼樘料
应与窗框连接紧密,不得松动,螺钉间距应≤500mm,内衬增强型钢两端均应与洞口固定牢靠,拼樘料与窗框间就用嵌缝膏密封
观察
开关部件
平开门窗扇
关闭严密、搭接量均匀,开关灵活、密封条不得脱槽。开关力:平铰链应≤80N,30N≤滑撑铰链应≤80N
具体塑钢窗加工尺寸如下:
飘窗窗框安装时,窗框内侧距内墙抹灰完成面790mm;卧室转角窗框内侧距内墙抹灰完成面70mm;其它窗(厨房、主卧带卫)居中安装。具体安装工艺如下图所示:
(以上尺寸根据门窗深化图或精装修图纸定)
(插入铝合金门窗安装剖面图,标注门窗位置及发泡胶缝隙封堵大样)
4.2.6窗框与墙体之间的伸缩缝按现行规范处理,采用发泡剂进行分层填塞,填塞不宜过紧。
窗框与墙体的连接点设置要求其连接件间距≤500mm,距离窗框端头或焊接端口≤150mm,严禁将连接件直接固定于框焊接端口处或中横、竖挺的档头处。
4.2.3 将已装好连接铁片的窗框送入预留洞口内,然后将连接片的长把端调整在预埋木砖或铁件位置(未预埋的可调整到接触实心砖或混凝土墙体处)。在窗框的上、下框四角及中挺的对应位置用楔形木塞临时将窗框固定,调整窗框和木塞,使窗框上的中心线与洞口中心线对应对准,再按已完成内墙完成面控制窗框进出位置(见后附节点及剖面图),用吊线坠与水平靠尺检查窗框水平度及垂直度,确保窗框横平竖直后再塞紧木塞将窗框完全固定。然后按先上边,再两边最后下边的顺序依次固定连接铁片,连接铁片与墙体的固定方式有:8×70镀锌螺钉配胶膨胀套固定(墙体为实心砖或混凝土)。固定连接件时,严禁直接在砖缝处固定连接铁片。若采用射钉固定,墙体必须为混凝土墙,禁止在砖墙上采用射钉固定)。
铝合金门窗工程安全技术交底
铝合金门窗工程安全技术交底引言概述:铝合金门窗工程的安全技术交底是确保施工过程中的安全性和质量的重要环节。
通过交底,可以使施工人员充分了解工程的安全要求和操作规范,提高他们的安全意识和技能水平。
本文将从五个方面详细阐述铝合金门窗工程安全技术交底的内容。
一、施工现场安全交底:1.1 施工区域划分:在施工现场,应根据工程要求和安全规定划分施工区域,明确各区域的功能和使用范围,确保施工区域的安全性。
1.2 安全通道设置:在施工现场应设置合理的安全通道,确保人员和物资的安全通行,避免发生意外伤害。
1.3 安全警示标识:在施工现场应设置清晰明确的安全警示标识,如禁止通行、高空作业等,提醒施工人员注意安全。
二、施工操作安全交底:2.1 安全操作规范:详细介绍铝合金门窗的安装过程和操作规范,包括使用工具的正确方法、操作步骤的顺序等,确保施工人员按规范进行操作。
2.2 高空作业安全:对于需要进行高空作业的情况,应详细介绍高空作业的安全要求和注意事项,如佩戴安全带、使用防护网等,确保施工人员的人身安全。
2.3 施工材料的安全使用:介绍使用的施工材料的性能特点和正确使用方法,如胶水的使用注意事项、切割铝合金的工具选择等,避免因施工材料使用不当而引发的安全问题。
三、施工设备安全交底:3.1 设备操作规范:介绍施工中使用的设备的操作规范,如起重机的使用方法、电动工具的操作要点等,确保施工人员正确使用设备,避免设备操作不当导致的事故。
3.2 设备维护保养:详细介绍设备的维护保养方法和周期,如定期检查设备的安全性能、保持设备清洁等,确保设备的正常运行和使用安全。
3.3 废弃设备处理:说明废弃设备的处理方法和注意事项,如废弃设备的分类、存放位置等,确保废弃设备的安全处理,避免对环境和人员造成危害。
四、施工人员个人防护交底:4.1 个人防护装备:介绍施工人员应佩戴的个人防护装备,如安全帽、防护眼镜、耳塞等,确保施工人员的人身安全。
铝合金门窗施工技术交底
编号:
工程名称
施工阶段
被交底单位
交底地点
交底日期
交底内容:
1、厨房铝合金上悬窗改为90系例铝合金推拉窗。
2、厨房推拉门确定由内装单位完成。
3、厨房、卫生间窗框为满足内装贴砖及纱窗安装,型材高度需要增加。
4、除推拉窗外窗框业打胶填充,大于20的由总单元进行塞缝处理。单位为毫米。
8、室内铝合金推拉门的固定方式:①、门洞四边均为现浇构件时,上、左、右采用采用内外拉片固定。
②、门洞左右两边为砌体墙时,左、右、下部采用内外拉片固定。③、室内地面为毛地坪时,门框底部与楼面间隙≯30mm,底部中空部分用C20细石砼填充饱满并用水泥砂浆沿门框内外收面抹平。室内地面有找平层时,按找平层与门底框高度齐平控制安装间隙(先用C20细石砼填充门框底部中空部分并用水泥砂浆沿门框内外收面抹平)。
交底人
技术负责人
被交底人:
7、任何情况下,窗框与基层间的最小缝隙不应小于5mm。内外墙均有抹灰的,采用内外拉片,内外墙无抹灰的(铝模),采
用单侧拉片(拉片固定于室外一侧,铝模深化拉片压槽,拉片槽深度8~15mm,宽度30~40mm),室内窗旁四边用聚合物抗裂砂浆或预面砖 25-30mm石材 40-50mm保温墙体 外保温厚度+饰面材料作法缝隙-1046
5、窗与墙边构件容易损坏,安装中尽量避免损坏混凝土构件,修补中增加难度。
6、防侧击雷措施:将60米及以上外墙的栏杆、门窗等较大金属物引下线:外墙铝合金窗框有背槽时,采用三面贴膜保护,无背槽为平板外框时,采用四面缠绕保护。室内铝合金门窗框采用四面缠绕保护。窗框及基层间隙较小时,应用针管式工具注入聚氨酯发泡胶填缝;

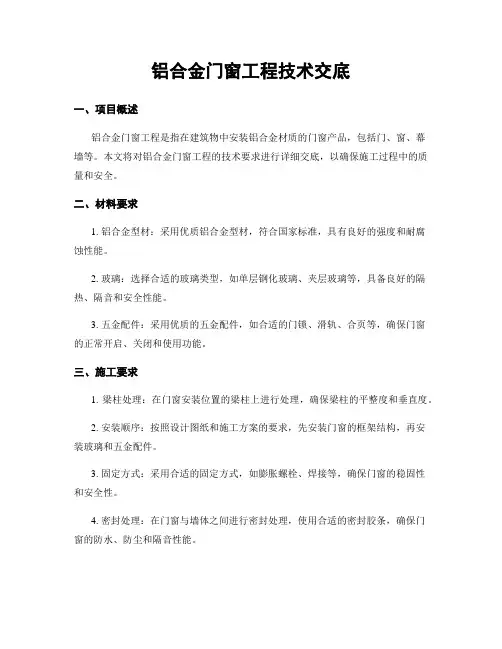

铝合金门窗工程技术交底
铝合金门窗工程技术交底一、项目概述铝合金门窗工程是指在建筑物中安装铝合金材质的门窗产品,包括门、窗、幕墙等。
本文将对铝合金门窗工程的技术要求进行详细交底,以确保施工过程中的质量和安全。
二、材料要求1. 铝合金型材:采用优质铝合金型材,符合国家标准,具有良好的强度和耐腐蚀性能。
2. 玻璃:选择合适的玻璃类型,如单层钢化玻璃、夹层玻璃等,具备良好的隔热、隔音和安全性能。
3. 五金配件:采用优质的五金配件,如合适的门锁、滑轨、合页等,确保门窗的正常开启、关闭和使用功能。
三、施工要求1. 梁柱处理:在门窗安装位置的梁柱上进行处理,确保梁柱的平整度和垂直度。
2. 安装顺序:按照设计图纸和施工方案的要求,先安装门窗的框架结构,再安装玻璃和五金配件。
3. 固定方式:采用合适的固定方式,如膨胀螺栓、焊接等,确保门窗的稳固性和安全性。
4. 密封处理:在门窗与墙体之间进行密封处理,使用合适的密封胶条,确保门窗的防水、防尘和隔音性能。
5. 调试检验:在安装完成后,对门窗进行调试和检验,确保其开启、关闭、锁闭等功能正常。
四、质量控制1. 材料验收:对采购的铝合金型材、玻璃和五金配件进行验收,检查其质量是否符合要求。
2. 施工过程监控:在施工过程中,进行现场监控,确保施工按照要求进行,并及时发现和解决问题。
3. 质量检验:在施工完成后,进行质量检验,检查门窗的尺寸、平整度、开启、关闭、锁闭等功能是否符合要求。
4. 安全措施:在施工过程中,要加强安全意识,采取必要的安全措施,确保施工人员的安全。
五、注意事项1. 施工人员应具备相关的资质和经验,熟悉铝合金门窗工程的施工要求和技术规范。
2. 需要严格按照设计图纸和施工方案进行施工,不得随意更改门窗的尺寸、型号等。
3. 施工过程中要注意防止门窗受损,采取保护措施,避免划伤、碰撞等情况发生。
4. 施工完成后,要进行清理工作,清理施工现场的杂物和垃圾,保持施工区域的整洁。
六、交底确认本文所述的铝合金门窗工程技术要求已经详细交底给相关施工人员,并经过他们的确认和理解。
铝合金门窗技术交底
铝合金门窗技术交底1. 简介本文档旨在对铝合金门窗的相关技术进行交底,帮助大家更好地了解和应用这一技术。
2. 铝合金门窗的特点- 轻质:铝合金门窗相比传统木质门窗更轻,方便安装和操作。
- 耐腐蚀:铝合金门窗不易被氧化和腐蚀,具有较长的使用寿命。
- 保温隔热:铝合金门窗的保温性能优异,有助于室内保持稳定的温度。
- 防火性能:铝合金门窗具备良好的防火性能,能够在一定时间内阻止火灾蔓延。
3. 铝合金门窗的安装流程1. 确定安装位置:根据需求确定铝合金门窗的安装位置。
2. 测量尺寸:准确测量安装位置的尺寸,确保门窗尺寸与空间相匹配。
3. 准备材料:准备所需的铝合金门窗和安装配件。
4. 安装前准备:清理安装位置,确保无障碍物,检查门窗及配件是否完整。
5. 安装门窗框架:根据测量的尺寸,安装门窗框架,确保水平和垂直。
6. 安装门扇:将门扇放置在门窗框架中,调整位置和角度,确保平稳。
4. 铝合金门窗的维护注意事项- 定期清洁:使用柔软的清洁布擦拭门窗表面,避免使用酸性或碱性清洁剂。
- 检查配件:定期检查门窗配件,如门锁、玻璃密封条等,如有损坏应及时更换。
- 润滑处理:使用适量的润滑油对门窗轨道和铰链进行定期润滑。
- 防止撞击:避免重物碰撞门窗,以免造成破损。
- 注意使用:正确使用门窗,避免过度力量引起损坏。
5. 结论铝合金门窗在现代建筑中应用广泛,具有轻质、耐腐蚀、保温隔热和防火等优点。
安装铝合金门窗需要按照正确的流程进行,维护时需要注意相关事项。
通过本文档,希望能够提升大家对铝合金门窗技术的了解和运用能力。
铝合金门窗工程技术交底6篇
铝合金门窗工程技术交底6篇【第1篇】铝合金门窗工程:施工技术交底工程名称交底项目铝合金门窗工程施工交底部位交底人记录人交底时间接受交底人:交底内容;1.基本规定1.1铝合金门窗工程施工现场应具有必要的施工技术、健全的质量管理体系和工程质量检测制度及企业技术负责人审批的施工组织设计、施工方案等技术文件,实现施工全过程质量控制。
1.2铝合金门窗工程应按下列规定进行施工质量控制:1.2.1采用的原材料及成品应进行进场验收。
凡涉及安全、功能的原材料及成品应按本规范规定进行复验,并应经监理工程师(建设单位技术负责人)见证取样、送检、检查认可。
1.2.2各工序应按施工技术标准进行质量控制,每道工序完成后,应进行工序检验,当上一道工序合格后,下道工序方可进行。
1.2.3相关各专业工种之间,应进行交接检验,并形成记录,并经监理工程师(建设单位技术负责人)检查认可。
1.3参加工程施工质量验收的各方人员应具备规定的资格。
1.4隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收,并应形成验收文件。
1.5工程的观感质量应由验收人员通过现场检查,并应共同确认。
1.6铝合金门窗产品在制作、组装时,应使用经计量检定合格的计量器具,并应按工艺规定的设备、工装、工序顺序进行操作加工。
1.7门窗的固定方法应符合设计要求。
门窗框、扇在安装过程中,应防止变形和损坏。
1.8门窗安装应采用预留洞口的施工方法,不得采用边安装边砌口或先安装后砌口的施工方法。
1.9推拉门窗扇必须有防脱落措施,扇与框的搭接量应符合设计要求。
建筑高度30米以上的工程应考虑铝合金门窗侧向雷击的问题,可参照《民用建筑电气工程施工技术规程》dbj13-22-99执行。
1.10建筑外门窗的安装必须牢固,在砖砌体上安装门窗严禁用射钉固定。
1.11有关技术文件的记录,整理要及时、真实、准确、齐全。
相关的责任人的签证要完整,要有完整的质量管理检查记录,并应形成文件。
1.12检验批的质量应按主控项目和一般项目验收。
铝合金门窗工程安全技术交底
铝合金门窗工程安全技术交底引言概述:铝合金门窗工程是建筑工程中常见的一种装饰工程,其安装涉及到诸多安全技术问题。
在进行铝合金门窗工程时,必须进行安全技术交底,以确保施工过程中的安全性和质量。
本文将就铝合金门窗工程安全技术交底进行详细阐述。
一、施工前的准备工作1.1 安全技术交底会议:在施工前,施工单位应组织安全技术交底会议,明确各方责任,确保施工过程中的安全。
1.2 安全技术资料准备:施工单位应准备相关的安全技术资料,包括安全技术规范、施工方案等,以指导施工人员进行安全施工。
1.3 安全技术培训:施工单位应对施工人员进行安全技术培训,提高他们的安全意识和技术水平。
二、施工现场的安全措施2.1 安全防护设施:在施工现场设置必要的安全防护设施,如安全带、安全网等,确保施工人员的安全。
2.2 施工作业规范:施工人员应按照相关规范进行作业,切勿违反安全操作规程,确保施工过程中的安全。
2.3 安全监督检查:施工单位应加强对施工现场的安全监督检查,及时发现并排除安全隐患,确保施工过程中的安全。
三、施工中的安全注意事项3.1 高空作业安全:在进行高空作业时,施工人员应系好安全带,严格按照安全操作规程进行作业,确保高空作业的安全。
3.2 机械设备操作安全:在使用机械设备时,施工人员应熟悉操作规程,切勿操作失误,确保机械设备操作的安全。
3.3 施工材料储存安全:施工单位应对施工材料进行妥善储存,避免材料堆放不当导致安全事故,确保施工材料储存的安全。
四、施工结束后的安全验收4.1 安全检查验收:施工单位应对施工结束后的铝合金门窗工程进行安全检查验收,确保施工质量和安全。
4.2 安全技术总结:施工单位应对施工过程中的安全技术进行总结,提出改进建议,以提高今后的施工安全水平。
4.3 安全技术档案归档:施工单位应对安全技术资料进行归档保存,以备将来参考和查阅。
五、施工后的安全维护5.1 定期检查维护:施工单位应对铝合金门窗工程进行定期检查维护,及时发现并处理安全隐患,确保工程的安全运行。
铝合金门窗工程安全技术交底
铝合金门窗工程安全技术交底引言概述:铝合金门窗工程是建筑工程中常见的一项重要工作,其安全技术交底是确保工程施工过程中安全的关键环节。
本文将从五个方面详细阐述铝合金门窗工程安全技术交底的内容。
一、施工现场安全交底1.1 工地安全规范:施工现场应设置明显的安全警示标志,确保工人和来往人员的安全。
施工现场应划定安全通道,保证人员疏散的畅通。
1.2 人员安全防护:施工人员应佩戴符合标准的安全帽、防护鞋,严禁穿拖鞋和高跟鞋。
同时,要求施工人员佩戴防护手套和护目镜等个人防护用品。
1.3 施工设备安全:施工现场设备应定期检查和维护,确保其安全可靠。
设备操作人员必须经过专业培训,且持证上岗。
二、材料安全交底2.1 铝合金材料选择:铝合金门窗的材料应符合国家标准,并经过质量检测合格。
需要特别注意的是,材料的硬度和强度要满足工程要求。
2.2 玻璃选择与安装:选择适合的玻璃种类,如钢化玻璃、夹层玻璃等,并确保其质量合格。
在安装过程中,要注意使用专用工具,避免玻璃破碎和伤人。
2.3 密封胶选择与使用:密封胶应选用符合标准的产品,并按照使用说明正确施工。
密封胶施工时,要注意避免气泡和漏胶现象,确保密封效果。
三、施工工艺安全交底3.1 铝合金门窗安装:施工人员应掌握铝合金门窗的安装工艺,确保门窗的稳固和密封性。
在安装过程中,要注意使用正确的螺丝和固定件,避免施工不牢固。
3.2 玻璃安装:玻璃安装时,要使用专用的胶条和胶水,确保玻璃的牢固性和密封性。
同时,要注意避免玻璃破碎和划伤。
3.3 防火防盗要求:根据工程要求,门窗应满足一定的防火和防盗要求。
施工人员应了解并掌握相关规范,确保门窗的安全性能。
四、施工质量安全交底4.1 施工图纸要求:施工人员应仔细阅读施工图纸,了解门窗的尺寸、型号和安装要求。
在施工过程中,要按照图纸要求进行施工,确保质量合格。
4.2 检查验收标准:施工完成后,应进行检查验收。
检查内容包括门窗的外观、尺寸、开闭灵活性等。
铝合金门窗工程安全技术交底
铝合金门窗工程安全技术交底引言概述:铝合金门窗工程安全技术交底是指在进行铝合金门窗工程施工前,施工方需向相关人员进行安全技术交底,明确施工过程中的安全措施和注意事项。
本文将从五个方面详细阐述铝合金门窗工程安全技术交底的内容。
一、施工现场准备1.1 施工区域划定:在进行铝合金门窗工程施工前,首先需要确定施工区域,并进行划定。
施工区域应与周围环境隔离,确保施工过程中的安全。
同时,应设置明显的标识,提醒他人注意施工区域。
1.2 施工道路畅通:施工现场应保持道路畅通,确保施工人员和设备的顺利进出。
在施工道路上设置防护设施,如临时护栏和标志牌,以提醒过往车辆和行人注意安全。
1.3 施工设备检查:在施工前,对所使用的施工设备进行检查,确保其正常工作。
如发现设备有故障或损坏,应及时进行维修或更换,以免造成安全事故。
二、施工人员安全2.1 安全培训:施工人员应接受相关的安全培训,了解施工过程中的安全注意事项和应急处理方法。
培训内容包括工作场所安全、使用工具的安全操作、高处作业的安全措施等。
2.2 个人防护措施:施工人员在施工过程中应佩戴符合标准的个人防护装备,如安全帽、防护鞋、防护手套等。
同时,根据具体情况使用防护眼镜、防尘口罩等,确保施工人员的身体健康和安全。
2.3 施工人员配备:根据施工的规模和难度,合理配置施工人员。
确保施工人员数量充足,能够按时完成工程,并保证施工过程中的安全。
三、施工材料安全3.1 材料质量检查:在使用铝合金门窗材料前,进行质量检查,确保材料符合相关标准和要求。
如发现材料存在质量问题,应及时更换,以免影响工程质量和安全。
3.2 材料存放安全:将铝合金门窗材料妥善存放,避免受潮、变形或损坏。
存放区域应干燥通风,远离火源和易燃物品,以防火灾和其他安全事故的发生。
3.3 材料使用规范:在使用铝合金门窗材料时,严格按照相关规范和要求进行操作。
避免操作不当导致材料损坏或施工人员受伤。
四、施工工艺安全4.1 施工方案制定:在进行铝合金门窗工程施工前,制定详细的施工方案。
铝合金门窗工程安全技术交底
铝合金门窗工程安全技术交底一、工程概况铝合金门窗工程是指在建筑物中安装铝合金材料制作的门窗系统。
本工程的安全技术交底旨在确保施工过程中的安全,保障施工人员的人身安全和工程质量。
二、施工前的准备工作1. 确定施工方案:在施工前,应根据设计图纸和施工要求,制定详细的施工方案,并进行专业评审和讨论,确保施工方案的合理性和可行性。
2. 安全防护措施:在施工前,应对施工现场进行全面的安全检查,并制定相应的安全防护措施,包括施工区域的划定、通道的设置、安全警示标志的摆放等,确保施工过程中的安全。
3. 施工人员培训:施工前,应对施工人员进行相关安全知识和操作技能的培训,确保他们具备相应的安全意识和技能,能够正确操作施工设备和工具。
三、施工过程中的安全要求1. 安全防护措施:施工过程中,应严格按照安全防护措施的要求进行操作,并确保施工现场的安全整洁。
施工人员应佩戴好安全帽、安全鞋等个人防护用品,使用合格的工具和设备,遵守操作规程,不得随意更改施工方案。
2. 施工现场管理:施工现场应设立专人负责管理,及时清理施工现场的杂物和垃圾,确保施工过程中的通道畅通,减少意外伤害的发生。
同时,应定期对施工现场进行安全检查,及时发现并处理安全隐患。
3. 施工设备使用:施工人员在使用施工设备时,应按照操作规程正确使用,并确保设备的安全性能良好。
设备的保养和维修应定期进行,确保其正常运行,避免因设备故障引发的安全事故。
4. 高处作业安全:在进行高处作业时,应严格遵守相关的安全规定,佩戴好安全带,并确保安全带的可靠性。
同时,应设置安全网和护栏等防护设施,预防高处坠落事故的发生。
5. 施工材料管理:施工过程中,应对施工材料进行合理的存放和管理,确保材料的安全性和质量。
禁止将材料堆放在通道上或其他危险位置,避免引发安全事故。
四、施工后的安全验收1. 完工验收:施工完成后,应进行完工验收,确保工程质量符合设计要求和施工规范。
验收时要重点检查门窗的安装质量、密封性能和使用功能等,确保施工质量达到要求。
铝合金门窗工程施工安全技术交底
铝合金门窗工程施工安全技术交底一、施工现场安全措施1.1 安全方案制定在施工前,必须制定详细的安全方案。
安全方案应包括施工场地的环境、地形、气候、时间等因素的综合分析,制定合理的施工方案,明确施工人员的责任和职责。
1.2 安全防护措施在施工现场,应设置安全防护措施,如搭设安全网和警示标志等,以保证施工人员的安全。
1.3 特殊危险源的安全控制在施工现场中存在特殊危险源时,应严格控制和监管,避免意外事故的发生。
二、施工中的安全措施2.1 施工区域划分在施工现场,必须划分出各个施工区域,确保施工人员的安全。
2.2 施工中的机械安全在使用机械设备的时候,应该经过专业的操作培训,保证施工人员操作规范,避免意外事故的发生。
2.3 高空作业安全在进行高空作业时,必须经过相关培训和持有相关证书,确保自身安全和周边环境的安全。
2.4 组织管理安全在施工过程中,必须建立一套组织管理体系,严格执行施工计划,保证施工人员的安全。
三、施工完工后的安全措施3.1 安全清理在施工完工后,应及时完成现场整治,清理施工垃圾和废弃物,避免对周边环境造成污染。
3.2 验收与交付在施工完工后,应进行安全验收和质量验收,确保铝合金门窗工程的安全和质量。
3.3 教育培训在施工完工后,应加强安全教育和培训工作,提高施工人员的安全意识和素质,避免其他意外事故的发生。
四、施工人员应注意的安全事项4.1 个人防护施工人员在工作过程中,应穿戴好相应的个人防护用品,如硬帽、安全带、耳塞等。
4.2 工作要点施工人员应严格按照标准施工,遵循施工程序,保证工作的安全。
4.3 注意施工环境和周边环境施工人员在施工过程中,应注意周边环境的安全情况,避免对周边环境和人员造成影响。
4.4 报告安全问题在施工过程中,如遇到安全问题,应立即向上级报告,及时处理,确保施工人员安全。
五、工程质量控制5.1 施工计划的编制和执行施工计划的编制和执行是保证施工质量的关键,必须按照标准进行。
铝合金门窗施工安全技术交底
铝合金门窗施工技术交底一、铝合金门窗安装的准备工作。
在认真总结以往施工经验教训的基础上,结合工程的实际情况,明确本工程铝合金门窗的施工方法。
重点体现在:铝合金门窗的制作、安装、检查验收、土建配合、确保无渗漏。
在制作时,就实际洞口尺寸、面砖模数尺寸进行实地检查,在规范允许的前提下,确定制作尺寸。
制作时应严格按合同指定品牌材料选料,锁与滑轮质量要符合要求,避免以次充好。
制作时接缝应严密、平整,框、扇平面应平整,不得产生弯曲、翘曲及由于尺寸不配套产生开启不灵活或不严密。
对铝合金门窗成品按规范要求进行验收。
安装前,对铝合金门窗洞口逐个进行检查,并形成书面资料提供给土建粉刷班组,将洞口粉刷尺寸和铝合金门窗框的缝隙统一控制在15~20mm。
当外墙完成面砖排版后,根据面砖的排版确定铝合金门窗的水平线、垂直线和进出线,进而检查洞口尺寸。
包装,为避免产生在运输、安装、施工过程中的损坏、污染,包装应严密、牢固。
二、铝合金门窗的安装。
铝合金门窗外框安装施工内容包括:1、铝合金门、窗框进场,查水平线,划垂直线、进出线,窗框,洞口对位,清洁洞口。
2、斜木楔固定窗框、校正,射钉固定铁脚,铁脚间距不得大于500mm,四周离边角180mm处。
铁脚必须固定在水泥砖或砼墙上,不得固定在红砖上。
3、检查铝合金门窗框与洞口间的缝隙,大于20mm的先用水泥砂浆粉刷到20mm。
4、注打PU聚氨酯发泡剂。
5、窗框砂浆封框,搓实,收浆。
6、门窗框外侧打硅胶。
7、安装框扇。
安装后,对连接件、发泡剂进行隐蔽验收。
对门窗的垂直度对角线进行实测实量,使安装质量符合要求。
门窗全部安装后,还要进行喷淋试验(或雨后检查),以检验门窗的渗漏情况。
三、关键工序施工工艺。
发泡剂、硅胶的施工是重点。
铝门窗外框安装完成后,铝门窗安装人员开始向框体缝隙顺延注打发泡剂,操作前清理土建洞口两侧垃圾、尘土、水泥渣块。
(如框体四周缝隙>20mm,则应先粉砂浆,使框体四周缝隙<20mm)。
铝合金门窗工程技术交底
铝合金门窗工程技术交底引言概述:铝合金门窗作为现代建筑中常见的门窗材料,具有轻质、耐腐蚀、易加工等优点,因此在建筑工程中得到广泛应用。
为了确保铝合金门窗的质量和安全性,进行工程技术交底是必不可少的。
本文将从五个方面详细阐述铝合金门窗工程技术交底的内容。
一、铝合金门窗的基本知识1.1 材料选择:铝合金门窗的材料应选择高质量的铝型材,具有良好的强度和耐腐蚀性能。
1.2 结构设计:铝合金门窗的结构设计应合理,包括门窗的型材截面尺寸、型材连接方式等。
1.3 表面处理:铝合金门窗的表面处理应采用阳极氧化、喷涂等工艺,以提高其耐候性和美观度。
二、铝合金门窗的安装要求2.1 安装前准备:在安装铝合金门窗之前,应进行场地勘察,确保施工条件符合要求。
2.2 安装步骤:按照施工图纸和安装说明书,进行门窗的安装,包括固定型材、安装五金配件等。
2.3 安装质量控制:在安装过程中,应注意检查门窗的垂直度、平整度、密封性等,确保安装质量。
三、铝合金门窗的密封处理3.1 玻璃密封:在门窗安装完成后,应进行玻璃密封处理,使用密封胶条或密封胶封闭玻璃与型材之间的缝隙。
3.2 接缝密封:门窗的接缝部位应进行密封处理,使用密封胶封闭门窗框与墙体之间的缝隙。
3.3 风水密封:门窗的风水密封是确保门窗密封性的重要环节,应采取合适的密封材料和方法进行处理。
四、铝合金门窗的检测与验收4.1 尺寸检测:在门窗安装完成后,应进行尺寸检测,确保门窗的尺寸符合设计要求。
4.2 功能检测:对门窗的开启、关闭、锁闭等功能进行检测,确保门窗的正常使用。
4.3 密封性检测:通过水密性测试和气密性测试,检测门窗的密封性能是否达到标准要求。
五、铝合金门窗的维护保养5.1 清洁保养:定期清洁门窗的表面,使用中性清洁剂,避免使用酸性或碱性清洁剂,以免损坏表面处理层。
5.2 部件维护:定期检查门窗的五金配件,如铰链、滑轨等,确保其正常运行。
5.3 耐候性保护:门窗在遭受强阳光和恶劣天气的环境下,应采取适当的防护措施,延长其使用寿命。
铝合金门窗工程技术交底
铝合金门窗工程技术交底一、项目概述铝合金门窗工程是指在建造施工中,使用铝合金材料制作门窗的工程。
铝合金门窗具有轻质、耐腐蚀、隔音、保温等优点,被广泛应用于住宅、商业建造、办公楼等各类建造中。
本文将对铝合金门窗工程的技术要求、施工流程和质量控制进行详细交底。
二、技术要求1. 材料选择:铝合金门窗的材料应符合国家标准,具有良好的耐候性和强度。
常用的铝合金型号有6063、6061等,应根据设计要求选择合适的型号。
2. 断桥设计:针对冷热桥效应,门窗的型材应采用断桥铝型材,以提高保温性能。
3. 玻璃选择:根据设计要求选择适宜的玻璃类型,如单层钢化玻璃、中空玻璃等。
玻璃应符合国家标准,并具有良好的透光性和隔音性能。
4. 安全性能:门窗应具备防盗、防火等安全性能,可根据需要安装合适的防盗锁具和防火玻璃。
5. 五金配件:五金配件应选用耐腐蚀、耐磨损的材料,确保门窗的开启、关闭、密封等功能正常运行。
三、施工流程1. 材料准备:按照设计要求,准备好所需的铝合金型材、玻璃、五金配件等材料,并进行检查确认。
2. 制作门窗框架:根据门窗尺寸,将铝合金型材进行切割、加工,并进行角连接,形成门窗框架。
3. 安装玻璃:将玻璃按照设计要求安装到门窗框架中,采用密封胶等材料进行固定和密封处理。
4. 安装五金配件:根据设计要求,安装门窗的五金配件,如合页、拉手、锁具等,确保门窗的正常开启、关闭和密封。
5. 调试和检验:完成门窗的安装后,进行开启、关闭、密封等功能的调试和检验,确保门窗的质量符合要求。
6. 清洁和保护:清理施工现场,保护好已安装的门窗,防止损坏和污染。
四、质量控制1. 施工人员:施工人员应具备相关的门窗安装经验和技能,按照施工图纸和技术要求进行施工。
2. 材料检验:对所采购的铝合金型材、玻璃、五金配件等材料进行检验,确保符合国家标准和设计要求。
3. 尺寸精确:门窗的尺寸应与设计要求一致,确保安装后的门窗与建造结构无间隙、密封良好。
铝合金门窗工程安全技术交底
铝合金门窗工程安全技术交底一、工程概述铝合金门窗工程是指在建造物中安装铝合金创造的门窗产品,以提供通风、采光和美观等功能。
为确保工程施工过程中的安全性,本文将对铝合金门窗工程的安全技术进行详细交底。
二、施工前准备1. 施工前,施工人员应参加相关安全培训,了解施工过程中的安全注意事项和操作规程。
2. 确保施工现场的通风良好,避免有害气体积聚。
3. 检查施工现场的电气设备是否正常工作,避免发生火灾和电击事故。
4. 准备必要的施工工具和设备,并确保其完好无损。
三、施工过程安全措施1. 施工人员应佩戴符合要求的个人防护装备,如安全帽、防护眼镜、防护手套等。
2. 在施工现场设置明显的安全警示标志,提醒他人注意施工区域。
3. 施工人员应按照操作规程进行施工,避免违规操作导致安全事故。
4. 施工现场应保持整洁,避免杂物堆积和滑倒等意外发生。
5. 在高空作业时,施工人员应使用安全绳索和安全带,确保其安全。
6. 施工人员应定期检查施工设备的安全性能,如吊装设备、脚手架等。
7. 施工过程中,应及时清理施工垃圾,避免阻塞通道和影响施工进度。
四、施工后安全措施1. 完工后,对施工现场进行清理,清除施工垃圾和杂物。
2. 检查铝合金门窗的安装质量,确保其坚固可靠。
3. 检查施工现场的电气设备和电线是否正常,避免潜在的电击风险。
4. 整理施工工具和设备,确保其安全存放,避免损坏和丢失。
五、应急措施1. 在施工现场设置灭火器和急救箱,以备发生火灾或者意外伤害时使用。
2. 施工人员应熟悉应急疏散路线和应急联系方式,确保在紧急情况下能够迅速采取行动。
六、安全检查和监督1. 施工单位应定期进行安全检查,发现问题及时整改。
2. 监理单位应对施工现场的安全措施进行监督,确保施工按照规定操作。
3. 相关部门和人员应加强对施工现场的安全管理,提高安全意识和责任心。
七、总结铝合金门窗工程的安全技术交底是确保施工过程中安全的重要环节。
施工人员应严格按照像关规定进行操作,佩戴个人防护装备,设置安全警示标志,保持施工现场的整洁和通风良好,并定期进行安全检查和监督。
铝合金门窗工程技术交底
铝合金门窗工程技术交底引言概述:铝合金门窗是现代建筑中常见的门窗材料,具有轻质、耐腐蚀、易加工等优点,因此在建筑工程中得到广泛应用。
在进行铝合金门窗工程施工前,需要进行技术交底,确保施工过程顺利进行,保证工程质量。
本文将从五个方面详细介绍铝合金门窗工程技术交底的内容。
一、材料准备1.1 确认铝合金门窗的规格和型号,包括门窗的尺寸、厚度、玻璃类型等。
1.2 检查门窗的材料质量,确保符合国家标准和工程要求。
1.3 确保门窗的表面处理符合设计要求,如喷涂、阳极氧化等。
二、安装要求2.1 根据设计图纸确定门窗的安装位置和方式,包括固定方式、连接件等。
2.2 确保门窗的安装平整、垂直,尺寸符合要求,严格按照设计要求进行安装。
2.3 检查门窗的密封性能,确保门窗的密封条安装完好,避免漏水和气密性不佳的情况发生。
三、防水处理3.1 对门窗的接缝和连接处进行防水处理,采用专用密封胶进行密封处理。
3.2 检查门窗的排水系统,确保排水畅通,避免积水导致门窗损坏。
3.3 对门窗周边的墙体进行防水处理,确保门窗与墙体之间的接缝密封,防止雨水渗入。
四、玻璃安装4.1 确认玻璃的规格和型号,包括玻璃的厚度、透光性等。
4.2 采用专用工具进行玻璃的安装,确保玻璃安装牢固、平整。
4.3 检查玻璃的表面质量,确保无瑕疵、无划痕,保证视觉效果。
五、验收标准5.1 根据设计要求和国家标准进行门窗工程的验收,包括外观质量、安装质量等。
5.2 检查门窗的开启、关闭功能,确保无卡滞、无噪音。
5.3 对门窗的密封性能进行检测,确保密封条完好,达到防水、隔音等功能。
结语:铝合金门窗工程技术交底是保证工程质量的重要环节,只有严格按照要求进行施工,才能确保门窗的安全、美观和功能完善。
希望施工人员在进行铝合金门窗工程时,能够严格按照技术交底的要求进行操作,确保工程质量和施工安全。
铝合金门窗工程技术交底
铝合金门窗工程技术交底引言概述:铝合金门窗作为建造工程中常见的一种门窗材料,具有轻质、耐腐蚀、隔热、隔音等优势,被广泛应用于各类建造项目中。
然而,在铝合金门窗的安装与使用过程中,工程技术交底显得尤其重要。
本文将从铝合金门窗的材料选择、安装要点、维护保养和质量检验等四个方面,详细阐述铝合金门窗工程技术交底的内容。
一、材料选择1.1 铝合金型号选择在铝合金门窗工程中,应根据不同的使用环境和要求,选择合适的铝合金型号。
常见的铝合金型号有6063、6061等,其中6063铝合金具有优良的耐腐蚀性能,适合于大多数室内门窗;而6061铝合金则具有较高的强度和硬度,适合于室外门窗等需要较高强度的场合。
1.2 玻璃选择门窗中的玻璃选择也是铝合金门窗工程技术交底的重要内容之一。
根据建造的不同要求,可以选择普通单层玻璃、夹层玻璃、中空玻璃等不同类型的玻璃。
同时,还需要考虑到玻璃的隔热性能、安全性能等因素。
1.3 五金配件选择五金配件是铝合金门窗的重要组成部份,对门窗的使用寿命和安全性起着关键作用。
在工程技术交底中,需要详细说明五金配件的选用标准和要求,包括锁具、合页、拉手等配件的材质、规格、品牌等。
二、安装要点2.1 预埋件安装在铝合金门窗的安装过程中,预埋件的安装是关键步骤之一。
预埋件的位置、数量、尺寸等需要在工程技术交底中明确说明,确保门窗的安装位置准确无误。
2.2 框架安装门窗框架的安装是铝合金门窗工程中的核心环节。
在工程技术交底中,需要详细说明框架的安装方法、固定方式、密封处理等要点,确保门窗的稳固性和密封性。
2.3 玻璃安装门窗中的玻璃安装也需要特殊注意。
在工程技术交底中,应详细阐述玻璃的安装方法、密封处理、固定方式等,确保玻璃的稳固性和安全性。
三、维护保养3.1 清洁保养铝合金门窗的清洁保养是保证其使用寿命和外观美观的重要环节。
在工程技术交底中,应详细说明门窗的清洁方法、清洁剂的选择、清洁频率等,以保证门窗的清洁度和光亮度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
4.检查铝合金门窗,如有劈棱窜角和翘曲不平、偏差超标、表面损伤、变形及松动、外观色差较大者,应与有关人员协商解决,经处理,验收合格后才能安装。
四、施工操作工艺:
工艺流程:划线定位→铝合金窗批水安装→防腐处理→铝合金门窗的安装就位→铝合金窗的固定→门窗框与墙体间间隙的处理→门窗扇及门窗玻璃的安装→安装五金配件
(4)金属门窗扇的橡胶密封条或毛毡密封条应安装完好,不得脱槽。
(5)有排水孔的金属门窗,排水孔应畅通,位置和数量应符合下表要求。
项次
项目
允许偏差(mm)
检验方法
1
门窗槽口宽度、高度
≤1500mm
1.5
用钢尺检查
>1500mm
2
2
门窗槽口对角线长度差
≤ mm
3
用钢尺检查
> mm
4
3
门窗框的正、侧面垂直度
1.铝合金门窗的规格、型号应符合设计要求,五金配件配套齐全,并具有出厂合格证。
2.防腐材料、填缝材料、密封材料、防锈漆、水泥、砂、连接铁脚、连接板等应符合设计要求和有关标准的规定。
3.进场前应先对铝合金门窗进行验收检查,不合格者不准进场。运到现场的铝合金门窗应分型号、规格堆放整齐,并存放于仓库内。搬运时轻拿轻放,严禁扔摔。
金属门窗配件的型号、规格、数量应符合设计要求,安装应牢固,位置应正确,功能应满足使用要求。
(二)、一般项目
(1)金属门窗表面应洁净、平整、光滑、色泽一致,无锈蚀。大面应无划痕、碰伤。漆膜或保护层应连接。
(2)铝合金门窗推拉门窗扇开关力应大于l00N。
(3)金属门窗框与墙体之间的缝隙应填嵌饱满,并采用密封胶密封。密封胶表面应光滑、顺直、无裂纹。
铝合金门窗施工技术交底
技 术 交 底 记 录
编号:
工程名称
XX花园
总包单位
安徽XX建设集团有限公司
交底部位
18#-25#楼门窗
分包单位
XX装饰工程有限公司
交底纪要:准备工作、材料要求、质量要求、操作工艺、注意事项、成品保护等。
注:如有不详尽之处,参见设计及相关规范要求。
铝合金门窗安装技术
一、材料要求
(六)门窗框与墙体间缝隙间的处理
1.铝合金门窗安装固定后,应先进行隐蔽工程验收,合格后及时按设计要求处理门窗框与墙体之间的缝隙。
2.按设计要求门窗框料与墙身连接处之间应采用弹性材料嵌填严密,外口与粉刷相接处,留8mm宽缝,缝内嵌填硅酮耐候密封胶防水。
(七)门窗扇及门窗玻璃的安装
1.门窗扇和门窗玻璃应在洞口墙体表面装饰完工后安装。
(2)应采取措施,防止焊接作业时电焊火花损坏周围的铝合金门窗型材、玻璃等材料。
(3)严禁在安装好的铝合金门窗上安放脚手架,悬挂重物。经常出入的门洞口,应及时保护好门框,严禁施工人员踩踏铝合金门窗,严禁施工人员碰擦铝合金门窗。
(4)交工前撕去保护胶纸时,要轻轻剥离,不得划破、剥花铝合金表面氧化膜。
(5)安装门窗时不得造成墙面粉刷层破坏。
(八)安装五金配件
五金配件与门窗连接用镀锌螺钉。安装的五金配件应结实牢固,使用灵活。
五、质量标准
(一)、主控项目
(1)金属门窗的品种、类型、规格、性能、开启方向、安装位置、连接方式及铝合金门窗的型材壁厚应符合设计要求。金属门窗的防腐处理及嵌缝、密封处理应符合设计要求。
(2)金属门窗必须安装牢固,并应开关灵活、关闭严密,无倒翘。推拉门窗扇必须有防脱落措施。
二、主要机具设备
1.机械设备
电锤、电钻、电焊机、红外线测量仪。
2.主要工具
螺丝刀、手锤、扳手、钳子、水平尺、线坠。
三、作业条件
1.主体结构经有关质量部门验收合格。工种之间已办好交接手续。
2.检查门窗洞口尺寸及标高是否符合设计要求。有预埋件的门窗洞口还应检查预埋件的数量、位置及埋设方法是否符合设计要求?如果不符合设计要求,则应及时通知总包处理。
2.推拉门窗在门窗框安装固定后,将配好玻璃的门窗扇整体安入框内滑道,调整好框与扇的缝隙即可。
3.平开门窗在框与扇格架组装上墙、安装固定好后再安玻璃,即先调整好框与扇的缝隙,再将玻璃安人扇并调整好位置,最后镶嵌密封条、填嵌密封胶。
4.地弹簧门应在门框及地弹簧主机入地安装固定后再安门扇。先将玻璃嵌入门扇格架并一起人框就位,调整好框扇缝隙,最后填嵌门扇玻璃的密封条及密封胶。
(二)铝合金窗披水安装
按施工图纸要求将披水固定在铝合金窗上,且要保证位置正确、安装牢固。
(三)防腐处理
1.门窗框四周外表面的防腐处理,可涂刷防腐涂料或粘贴塑料薄膜进行保护,以免水泥砂浆直接与铝合金门窗表面接触,产生电化学反应,腐蚀铝合金门窗。
2.安装铝合金门窗时,如果采用连接铁件固定,则连接铁件,固定件等安装用金属零件最好用不锈钢件,否则必须进行防腐处理,以免产生电化学反应,腐蚀铝合金门窗。
2.5
用垂直检测尺检查
4
门窗横框的水平度
2
用1m水平尺和塞尺检查
5
门窗横框标高
5
用钢尺检查
6
门窗竖向偏离中心
5
用钢尺检查
7
双层门窗内外框间距
4
用钢尺检查
8
推拉门窗扇与框搭接量
1.5
用钢直尺检查
六、成品保护
(1)铝合金门窗装入洞口临时固定后,应检查四周边框和中间框架是否用规定的保护胶纸和塑料薄膜封贴包扎好,再进行门窗框与墙体之间缝隙的填嵌和洞口墙体表面装饰施工,以防止水泥沙浆、灰水、喷涂材料等污染损坏铝合金门窗表面。在室内外湿作业未完成前,不能破坏门窗表面的保护材料。
(四)铝合金门窗的安装就位
根据划好的门窗定位线,安装铝合金门窗框,并及时调整好门窗框的水平、垂直及对角线长度等符合质量标准,然后用木楔临时固定。
(五)铝合金门窗的固定
按设计要求:门窗与砼构件连接,用金属膨胀螺栓或塑料膨胀螺栓将铝合金门窗的铁脚固定,锚固点参照相应图集;门窗与空心砖墙连接采用钻Φ100孔50-80深,用1:2.5水泥砂浆窝牢铁脚,不得采用射钉。
(1)划线定位:
1.按设计要求所有外门窗按外墙完成面居中Байду номын сангаас装。
2.根据设计图纸中门窗的安装位置、尺寸和标高,依据门窗中线向两边量出门窗边线。以顶层门窗边线为准,用线坠或经纬仪将门窗边线下引,并在各层门窗口处划线标记,对个别不直的口边应剔凿处理(轻微部位)。
3.门窗的水平位置应以楼层室内+50cm(或100cm)的水平线为准向上反,量出窗下皮标高,弹线找直。每一层必须保持窗下皮标高一致。
