天然气长输管线中间调压计量站项目设计方案
长输天然气管线清管试压方案.
目录1工程概况...................................................................................................................... 错误!未定义书签。
2施工工序 ......................................................................................................................... 错误!未定义书签。
3准备工作 ......................................................................................................................... 错误!未定义书签。
4管段清管 ......................................................................................................................... 错误!未定义书签。
5管段试压 ......................................................................................................................... 错误!未定义书签。
6HSE办法......................................................................................................................... 错误!未定义书签。
天然气公司市政中压燃气管道输配工程施工组织设计方案
版本号：A 修订号：0天然气公司市政中压燃气管道输配工程施工组织设计方案文件编号：ABC-RQ-20XX编制：审核：校订：批准：发布日期：20XX年1月1日生效日期：20XX年1月1日分发部门■总经理■常务副总■财务副总■工程副总■×××部■×××部■×××部■×××部■×××部■×××部■×××部■×××部目录一、工程概况 (1)（一）工程设计 (1)（二）编制依据 (1)二、施工组织机构及保证体系 (2)三、施工部署 (2)（一）工期 (2)（二）工期保证措施 (2)（三）雨天施工措施 (3)（四）其它管线及设施保护措施 (4)四、施工准备 (4)（一）施工技术准备 (4)（二）设备、机具、材料配备 (5)（三）人员准备 (6)（四）现场准备 (6)五、主要施工方法和技术要求 (7)（一）PE管施工流程 (7)（二）测量放线 (8)（三）沟槽开挖 (8)（四）PE管安装 (9)（五）燃气管道附属设备安装 (11)（六）管道回填 (11)（七）吹扫、试压 (12)六、工程质量 (12)（一）工程质量目标 (12)（二）质量控制岗位职责 (12)1、项目工程师岗位职责 (12)2、项目部材料员职责 (13)3、项目部质量检验员职责 (13)4、项目部设备员职责 (14)（三）质量检查控制流程 (15)（四）施工准备控制 (15)（五）技术交底控制 (16)（六）材料质量控制 (16)（七）现场环境条件控制 (16)（八）设备、计量器具控制 (16)（九）劳动组织及作业人员控制 (16)（十）加强施工过程控制，严格质量监督和检验 (17)（十一）认真做好交工后的“保运和保修”工作 (18)七、安全、文明施工措施 (18)（一）安全文明施工组织网络 (18)（二）安全生产措施 (18)（三）文明施工 (19)（四）用电安全 (20)八、竣工验收 (20)一、工程概况××××天然气利用工程××××庄纺织印染有限公司（市政）中压燃气管道输配工程，气源为管道天然气，由××××××燃气有限公司投资兴建。
天然气长输管线设计方案
引起的供应中断。
03
环保效益
天然气是一种清洁能源，其燃烧产生的二氧化碳和其他污染物比煤和石
油等传统能源少，因此，天然气长输管线建设有利于减少环境污染，具
有显著的环保效益。
社会效益评估
促进经济发展
天然气长输管线建设可以促进沿线地区的经济发展，带动相关产 业的发展，创造就业机会。
提高生活质量
天然气的供应可以改善居民的生活质量，减少因能源短缺和污染 造成的健康问题。
技术成熟可靠
方案中采用了国内外先进的管道铺设和检测技术，使得管道的质量和 寿命得到了保障。
建议与展望
加强管道维护保养
为了确保管道的安全可靠，需要定期对管道进行维护保养，及时 发现并处理潜在的安全隐患。
完善应急预案
针对可能出现的突发事件，制定完善的应急预案，确保能够在紧急 情况下及时采取有效的应对措施。
选择合适的压缩机组
根据天然气性质、输送距离和管道条件等，选择合适的压缩机组， 以确保输送过程的稳定性和经济性。
确定分输站和调压站
根据市场需求和管道条件，在合适的地点设置分输站和调压站，以 满足不同用户的需求。
设备选型及布置
1 2
选择合适的管材和防腐方式
根据管道长度、直径和输送介质等，选择合适的 管材和防腐方式，以确保管道的安全性和使用寿 命。
输气管道的线路走向应基于气源位置、市场需求、地形地貌和环境敏感区等因 素进行综合分析，尽量选择直线走向，以减少工程量、降低成本。
线路长度
线路长度应结合市场需求、地形地貌和施工难度等因素进行合理设计，同时考 虑管道的维护和安全运行。
输气管道管径及压力等级
管径选择
根据输气流量和管道材质等因素确定管径，确保管道的输气能力和安全性。
城市天然气厂站中调压计量系统的设计
行路 和备用 路 的工作调 压器 和监控 调压器 的 出 口压
调压 器 口径 要 小 ） 阀 体采 用 铸 造 ， 数部 件 锻 造 ， ， 少 制造 成本 比轴 流式 调 压 器低 。气 体 下进 上 出 ， 调 在
Ｗ Ｕ ａ —ｅ ｇ Ｘｉｏ ｆｎ
Ａｂｓｒ ｃ ： Ｔｈ ｒ ｃ ｓ ｏ ，ｅ ｕ ｐ ｎ ｙ ｅ ｓ ｌ ｃｉ ｎ ａ ｄ ｃ ｎ ｇ ｒ ｔｏ ｆｐ ｅ ｓ ｒ ｅ ｕａ ｉｎ ａ ｔａ ｔ ｅ ｐ ｏ ｅ ｓｆ ｗ ｌ ｑ ｉ ｍｅ ｔｔｐ ｅｅ ｔｏ ｎ ｏ ｆ ｕ ａｉｎ ｏ ｒ ｓ ｕ ｅ ｒ ｇ ｌｔｏ ｎｄ ｉ
门站 、 压 站 和 Ｃ Ｇ 标 准 加 气 站 的 运 行 和 供 气 特 调 Ｎ
图 １ 门站 调 压 计 量 系统 工 艺 流 程
点， 在设 计时其 调 压 计 量 系统 采 取 不 同的 配置 和 选
型 ， 文 对此进 行 探讨 。 本
时， 将其中任一路的流量计临时更换为标 准气体流
第３ ０卷
第 ７期
煤 气 与 热 力
ＧＡＳ ＆ ＨＥＡＴ
Ｖｏ ． Ｏ Ｎｏ ７ １３ ．
２１ ０ ０年 ７月
Ｊ１ ０ ０ ｕ ．２ １
城 市 天然 气 厂站 中调 压 计 量 系统 的设 计
天攸 吴筱 峰
（ 中国市政 工程 中南设计研 究总院 ，湖北 武汉 ４ ０ １ ） ３ ０ ０
压器 内做逆 “ ” ｚ 字形 流动 ， 方面 气体 会 产生 气 蚀 ， 一 冲刷 阀体死 角 ； 一 方 面气 体 在 阀体 内 ２次转 弯 会 另 产生 一定压 力损失 和较 大 的噪声 。 ② 轴 流式调 压器 调压 器 阀体 采用 锻 钢 制造 ， 铸钢 相 比锻钢 的 与 金属 晶粒更 细 、 更致 密 ， 而具 有更 高 的强度 和金 属 从
天然气调压站改造工程方案
天然气调压站改造工程方案一、工程概述天然气是一种清洁、高效的能源，广泛应用于化工、冶金、建材、玻璃等行业，而且能够满足工业、民用、商业等多种需求。
天然气调压站是天然气输配系统的重要组成部分，它主要用于将高压输送管道中的天然气通过减压装置减压为用户需要的低压天然气。
为了满足不同用户对天然气的不同需求，调压站需要具备一定的灵活性和稳定性。
为了保障天然气输配系统正常运行和用户安全使用天然气，需要对现有天然气调压站进行维护和改造。
本工程位于XX省XX市，是负责该地区天然气输配系统的一座主要调压站。
目前，该调压站已经运行多年，设备老化，维护困难，工艺性能有待提高，运行稳定性有待提高。
为了提升该天然气调压站的运行效率和安全性，我们打算对其进行全面的改造工程。
改造后的调压站将具备更加灵活的运行模式、更高负载能力和更稳定的运行性能，以满足不同用户的需求。
二、工程内容1. 调压站主要设备和管网的检修和更换通过对现有管道、阀门、减压装置等设备的检修和更换，以及对老化设备的升级更新，优化调压站的设备配置。
在液化天然气（LNG）的使用和处理方面，提供更高效、更安全的设施，以适应天然气市场的不断变化。
2. 控制系统的改造通过对现有的调压站控制系统进行全面的升级，将原先的手动操作改为自动控制，以提高控制精度和运行的稳定性。
同时，增加监控系统，实现对调压站各项参数的实时监控，提高管理和应急处理的能力。
3. 能耗管理系统的改造通过对能源管理系统的升级改造，实现调压站设备的动态调节，最大程度降低能耗，提高资源利用效率。
在保证系统运行安全的前提下，不断优化调压站的运行方式，提高能源利用效率。
4. 安全防护设施的增加对现有的安全防护设施进行检查和更新，以确保调压站的运行安全。
同时，增加监测装置，对气体泄漏、高温等突发情况进行实时监测和报警，提高调压站的应急处理能力。
5. 管网改造在调压站改造的同时，对入口管道和出口管道进行检修和改造，以确保输送系统的稳定和安全。
城市天然气厂站中调压计量系统的设计Word版

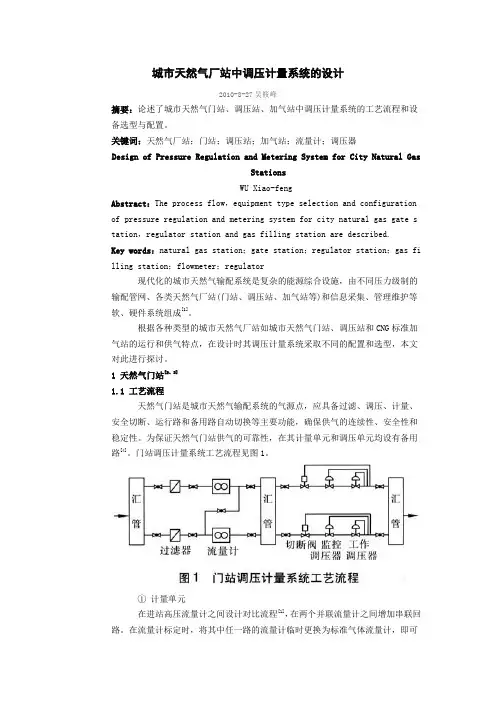

城市天然气厂站中调压计量系统的设计2010-8-27吴筱峰摘要：论述了城市天然气门站、调压站、加气站中调压计量系统的工艺流程和设备选型与配置。
关键词：天然气厂站；门站；调压站；加气站；流量计；调压器Design of Pressure Regulation and Metering System for City Natural GasStationsWU Xiao-fengAbstract：The process flow，equipment type selection and configuration of pressure regulation and metering system for city natural gas gate s tation，regulator station and gas filling station are described.Key words：natural gas station；gate station；regulator station；gas fi lling station；flowmeter；regulator现代化的城市天然气输配系统是复杂的能源综合设施，由不同压力级制的输配管网、各类天然气厂站(门站、调压站、加气站等)和信息采集、管理维护等软、硬件系统组成[1]。
根据各种类型的城市天然气厂站如城市天然气门站、调压站和CNG标准加气站的运行和供气特点，在设计时其调压计量系统采取不同的配置和选型，本文对此进行探讨。
1 天然气门站[2、3]1.1 工艺流程天然气门站是城市天然气输配系统的气源点，应具备过滤、调压、计量、安全切断、运行路和备用路自动切换等主要功能，确保供气的连续性、安全性和稳定性。
为保证天然气门站供气的可靠性，在其计量单元和调压单元均设有备用路[4]。
门站调压计量系统工艺流程见图1。
① 计量单元在进站高压流量计之间设计对比流程[1]，在两个并联流量计之间增加串联回路。
天然气调压站施工方案设计
天然气调压站施工方案设计天然气调压站是指将输送来的高压天然气通过调压装置降低到适用于城市、工业和民用的低压天然气，并通过管道输送到用户处。
天然气调压站的施工方案设计是确保调压站正常运行的关键环节，下面就天然气调压站施工方案设计进行详细介绍。
首先，天然气调压站的施工方案设计应包括对选址的合理规划。
选址应尽量远离人口密集区和易燃易爆物品储存场所，以确保安全。
同时，选址还应考虑到天然气输送管道的连接，以方便天然气输送和分配。
其次，施工方案设计应依据天然气需求量和压力参数，确定天然气调压站的规模。
规模大小应能够满足供气区域的需求，同时考虑到未来的扩展需求。
第三，施工方案设计应明确调压装置的选择和布置。
调压装置的选择应考虑到调压范围、调压稳定性和可靠性等因素，以确保调压装置能够满足天然气需求并保持稳定运行。
调压装置的布置应保证安全、便于维护和管理。
第四，施工方案设计应包括对调压站设备的选型和布置。
设备的选型应考虑到设备的性能、工作效率和可靠性，以确保调压站的正常运行。
设备的布置应合理分配，便于操作和维护。
第五，施工方案设计应包括对调压站的建筑物的设计。
调压站建筑物的设计应满足相关安全规范和防火要求，同时考虑到工作人员的工作环境和舒适度。
第六，施工方案设计应包括对调压站的管道敷设和连接的设计。
管道敷设的设计应考虑到施工的工艺要求和管道的安全使用，以确保管道的连贯性和正常运行。
第七，施工方案设计应包括对调压站的自动控制系统和安全保护装置的设计。
自动控制系统和安全保护装置的设计应满足调压站运行的要求，并具备可靠性和稳定性。
最后，在施工方案设计时还应考虑到环保和节能的因素。
调压站施工方案的设计应采取节能的措施，包括减少能源浪费和减少环境污染等。
综上所述，天然气调压站施工方案设计是确保调压站正常运行的关键环节。
合理规划选址、确定规模、选择合适的调压装置和设备、设计建筑物、管道敷设和连接、设计自动控制系统和安全保护装置、考虑环保和节能等因素，将有助于保证调压站的安全、稳定和高效运行。
城市燃气管网系统调压站的设计方案
城市燃气管网系统调压站的设计方案调压站在城市燃气管网系统中是用来调节和稳定管网压力的设施，通常由调压器、阀门、过滤器、安全装置、旁通管及测量仪表等组成。
有的调压站还装有计量设备，除了调压以外，还起计量作用，通常将这种调压站叫做调压计量站。
1.1调压站的组成及其装置1.1.1阀门调压站进口及出口处设置的阀门，主要是当调压器、过滤器检修或发生事故时切断燃气。
在调压站之外的进、、出口管道是亦应设置切断阀门，此阀门是常开的（但要求它必须随时可以关断），并和调压站相隔一定的距离，以便当调压站发生事故时，不必靠近调压站即可关闭阀门，以免事故蔓延和扩大。
1.1.2过滤器燃气中含有的固体悬浮物很容易积存在调压器和安全阀内，妨碍阀芯和阀座的配合，破坏了调压器和安全阀的正常工作。
因此，有必要在调压器入口处安设过滤器以清除燃气中的固体悬浮物。
调压站常采用以马鬓或玻璃丝作填料的过滤器过滤器前后应设置压差计，根据测得的压力降可以判断过滤器的堵塞情况。
在正常工作情况下，燃气通过过滤器的压力损失不得超过IOKPa,压力损失过大时应拆下清洗1.1.3安全装置当负荷为零而调压器阀口管壁不严，以及调压器中薄膜破裂或调节系统失灵时，出口压力会突然增高，它会危及设备的正常工作。
甚至会对公共安全造成危害。
防止出口压力过高的安全装置有安全阀、监视器装置和调压器并联器。
1.1.4.1安全阀安全阀可以分为安全区切断阀和安全放散阀。
安全切断阀的作用是当出口压力超过允许值时自动切断燃气通路的阀门。
安全切断阀通常安装在箱式调压装置、专用调压站和采用调压器并联装置的区域调压站中安全放散阀是当出口压力出现异常但尚没有超过允许范围前即开始工作，把足够数量的燃气放散到大气中，使出口压力恢复到规定的允许范围内。
安全放散阀分为水封式、重块式、弹簧式等形式。
水封式安全阀简单，故被广泛使用。
其缺点是尺寸较大，并需要经常检查液位，在Oe以下的房间内，需采用不冻液，或在调压站安装采暖设备。
浅谈燃气调压站的设计
３ ． １阀 门
阀 门的作用是在调压器 、过滤器发生事故检修时 ，切断燃 气 。调压站进 口及 出 口处必须设置阀门。在调压站 １ ０ ｍ之外 的 进 、出口管道上也应设置 阀门，此 阀门是常开 的 （ 但必须 随时 可 以关断 ） ，以便当调压站发生故 障时 ， 不必靠近调压站 即可关 闭 阀门 ，避免事故蔓 延和扩大 。
常采用法兰连接 。 过滤器前后应设 置压差计 ， 目的是判断过滤器的堵塞情况。 在 正 常工 作 情况 下 ，燃气 通 过 过滤 器 的压力 损 失 不得 超 过 １ ０ ｋ Ｐ ａ ，压力损失过大时应拆下清洗。 ３ ． ３ 安全装置 安全装置 的作用是 当调压器 中薄膜破裂关 闭不严或调节 系 统失灵 时 ，放散泄压 ，避免系统超压 ，保证用户及公共设施安 全 。因此调压站必须设置安全 阀。 安全 阀可 以分为安全切断阀和安全放散 阀。 安全切断 阀的作用是 当出口压力超过允许值时 自动切 断燃 气通路 的阀门。安全切 断阀通 常安装在箱式调压装置 、专 用调 压站和采用调压器并联装置的区域 调压站 中。 安全放散 阀是 当出口压力 出现异常但 尚没有超过允许范 围 前 即开始工作 ，把足 够数 量的燃气放散 到大气中 ，使 出 口压力 恢复到规定 的允许范 围内 。 安全放散 阀分为水封式 、重块式 、弹簧式等形式 。
１ ． ３按 调 解 压 力 范 围分 类 （ １ ） 高 中压调压站
（ ２） 高低压调压站 （ ３）中低压调压站 （ ４） 低低压调压站 二 、调压站的选 址 调压站应尽量避开城市繁荣地段及 主要道路 、密集 的居 民 楼 、重要建筑物及公共运动场所 ，距 明火或散发火花 的地 点不
天然气中压管道施工组织设计方案
天然气中压管道工程施工组织设计一、编制依据（一）兰建招（2002）117号工程施工招标文件及答疑文件（二）天然气管网工程设计图（三）国家现行建筑安装工程施工验收规范与标准（四）本单位人员状况、机械设备及成熟可靠的建筑安装施工经验二、工程概况本工程为兰州市天然气输配工程固中街与康乐路、武都路、酒泉路、343号、安宁571号路天然气中压管道工程及其配套土建施工项目。
本标段管线长度约6km，其中DN219×6的无缝钢管4520m、DN159×6无缝钢管220m、de200-de100的PE管1300m以及有关的阀门、牺牲阳极、检查桩、标志桩、警示带安装、示踪带安装。
管沟挖深深度为1.7-1.9m。
本工程的设计单位为建设部沈阳煤气热力研究设计院。
本工程的建设单位为兰州燃气化工集团公司。
三、工程特点与施工技术难点及其对策（一）工程特点该工程属于市政工程，多位于城市主干道，施工干扰大，施工工作面受限，施工场地狭窄、管道线路点多线长、施工较为困难。
同时天然气是易燃易爆气体，危险性大，管线技术要求高，决不允许泄漏，必须要求每道工序严把质量关。
（二）工程难点1 在合理划分区段、科学调配劳动力、施工进度的实施上；在交通安全的防护、粉尘和噪音污染的防护上；23 在管道焊接施工质量的保证上；4 在安装过程中防腐管道的保护运输上。
（三）针对工程特点与难点应制定的对策1 精心组织施工、细化施工工序、采取机械作业、分段分片、分阶段突击施工，完成一段恢复一段，保证道路畅通，做到文明施工；2 施工地段周围设连续密闭的防护栏，夜间设警示灯，以保证行人及车辆安全；3 制订地下管线防护措施，主动与产权部门联系，确定管线位置，按设计要求进行加固处理，施工中设专人防护；4 与供货商签订供货合同，保证工程质量，使货源能及时到场；5 施工单位应制定切实可行的施工技术措施，确保该工程按质、按期竣工。
四、施工部署（一）施工工期及质量要求招标文件要求：本工程计划开工日期为2002年9月30日，有效施工工期70天（日历天数）以内。
天然气长输管线中间调压计量站设计论文汇编
天然气长输管线中间调压计量站设计论文汇编摘要天然气调压计量站是天然气输配工程的重要组成部分。
其主要任务是调节输气管线的压力、计量气体流量以及脱除天然气中含有的液滴和机械杂质等，在天然气的输送与分配过程中占有重要地位。
本文是天然气长输管线中间调压计量站的工艺设计，该站集调压、计量、清管和气体分离功能于一体，是典型的中间调压计量站。
长输管线来气在该站经分离后，一部分经调压计量输送至用户；另一部分经计量后进入干线。
按照调压计量站应简洁准确、安全可靠、经济高效的设计思路，对该站场主要工艺进行了设计。
设计中充分考虑了基本工艺参数和工艺要求，依据相关规范标准，确定了主要设备的设计、选型、安装的原则和方法。
在此基础上，对主要设备进行了工艺计算和选型，并绘制了站场的工艺流程图、平面布置图和平面安装图。
设计结合了具体工程要求，采用成熟的设计方法和工艺流程，严格遵循最新规范标准及国家有关政策法令，最终完成了一套完整的调压计量站设计方案。
关键词：天然气；调压站；计量；设计；工艺流程AbstractNatural gas regulating metering station is an important component of the project of gas transmission and distribution .Its major task is to regulate the pressure on gas pipeline, gas flow measurement and removal of the droplets and machinery impurities containing in natural gas .it occupies an important position in the natural gas transmission and distribution process.This article is about the process design of regulating metering station at the middle of the long-distance pipeline, the station setting the functions of pressure regulation, flow measurement, and gas purification in one is a typical middle regulating metering station. Part of the gas from long-distancepipeline separated at the station, after pressure regulation and flow measurement is delivered to the users; another part of the gas through flow measurement directly flow into the Gas Transmission Line. The mainly technological design of the station is in accordance with the design philosophy of regulating metering station should be simple accurate, secure, reliable, cost-effective. The design takes full account of the basic technical parameters and technological requirements and based on relevant standards to determine the principles and methods of the major equipments’ design, selection and installation. On this basis, the major equipment were calculated and selected, and a engineering flow diagram, site plan and Planar installed Fig of the station has been drawn.The design has combined the specific engineering requirements, used proven technique and technological process, strictly follow the latest standards and the relevant state policies.Finally, a entire station design proposal has been finished.Keywords: natural gas; regulating metering station; flow measurement; design目录1 绪论 (1)1.1 设计目的和意义 (1)1.2 目前国内技术概况 (1)1.3 设计依据 (2)1.3.1 原始资料 (2)1.3.2 编制原则 (2)1.3.3 遵循的标准规范 (2)1.3.4 基本物理化学参数 (3)1.3.5 设计内容 (3)1.4 可行性分析 (3)2 设计说明书 (4)2.1 调压计量站的总体规划 (4) 2.1.1 调压计量站站址的选择 (4) 2.1.2 调压计量站设计路线选择 (4) 2.1.3 调压计量站工艺流程 (5) 2.1.4 清管工艺流程 (6)2.1.5 调压计量站消防设计 (8) 2.2 主要工艺设备的设计和安装 (9) 2.2.1 管线设计与安装 (9)2.2.2 焊接和法兰连接 (11)2.2.3 汇管的设计和安装 (12)2.2.4 阀门 (12)2.2.5 安全阀 (14)2.2.6 调压器 (15)2.2.7 流量计 (16)2.2.8 压力温度测量仪表 (18)2.3 吹扫与试压 (19)2.3.1 吹扫 (19)2.3.2 试压 (19)2.4 防腐 (19)2.5 环保 (19)3. 计算说明书 (21)3.1 设计参数 (21)3.1.1 已知参数的单位换算 (21) 3.1.2 天然气基本参数的计算 (21) 3.2 管道设计 (24)3.2.1 管道计算 (24)3.2.2 管道选择 (26)3.3 安全阀 (26)3.3.1 安全阀的计算 (26)3.3.2 安全阀选型 (27)3.4 汇管 (27)3.4.1 管径计算公式 (27)3.4.2 壁厚计算公式 (28)3.4.3 汇管椭圆封头计算 (29)3.5 分离器 (30)3.5.1 分离器的计算 (30)3.5.2 分离器进出口管径和壁厚计算 (32)3.6 调压器 (34)3.6.1 调节阀通过能力的计算 (34)3.6.2 调节阀的选型 (35)3.7 流量计 (35)3.7.1 天然气在标准参比条件下的体积流量计算实用公式 (35)3.7.2 流量计算中主要参数的确定 (36)3.8 阀门 (39)3.8.1 球阀 (39)3.8.2 闸阀 (40)3.9 压力及温度测量仪表 (40)3.9.1 温度测量仪表 (40)3.9.2 压力测量仪表 (41)结论 (42)致谢 (43)参考文献 (44)附录部分 (46)LLH调压计量站工艺设计1 绪论1.1 设计目的和意义随着经济的快速发展、治理大气环境的力度不断增大和广大市民生活质量的不断提高，天然气这一清洁能源的需求量也逐年大幅增加。
天然气长输管道课程设计2
天然气长输管道课程设计2天然气长输管道课程设计一、设计任务本设计所设计的中原油田至河北沧州输气管线：（1）管线全长800千米，年输气量为7×1083m/a（此流量为常温常压下的流量00.101325,293P MPa T K==）；（2）以全线埋深1.45m处年平均地温14.7℃作为输气管道计算温度，最低气温：-5℃。
平均温度pjT=273+14.7=287.7K；（3）各站自用系数（1-M）=0.6 %；（4）沿线无分输气体；（5）管道全线设计压力6.0Mpa，气源进站压力5.0Mpa，进配气站压力1.8 Mpa（最高可到4.0Mpa），站压比宜为1.2~1.5，站间距不宜小于100km；（6）城市用气月、日、时不均衡系数均为1.09；（7）年输送天数350天；（8）管道平均总传热系数：取1.75W/m2.℃；（9）管内壁粗糙度：取30μm；（10）地震基本烈度：6—7度；（11）天然气容积成分(%)：CH4 C2H6 C3H8 C4H10 CO2 N289.6 5.0 3.5 1.2 0.5 0.20二、设计任务要求完成本工程的基本设计文件，包括：说明书，计算书，线路走向图，站场平面布置图及工艺流程图；论文撰写要符合一般学术论文的写作规范，具备学术性、科学性和创造性等特点。
应语言流畅、准确，层次清晰、文字详略得当、论点清楚、论据准确、中心突出、材料翔实、论证完整、严密，并有独立的观点和见解。
要求：1、达到一定的设计深度要求；2、初步掌握主要设备的选型；3、熟悉并熟练应用常用工程制图软件；4、熟悉储运项目设计程序步骤；5、掌握储运项目常用标准规范；6、熟悉并掌握天然气长输管路工艺的计算方法；7、掌握长输管道站场的工艺流程图和平面布置图；8、初步掌握站场管线安装设计；9、通过与实际工程项目的结合，加深对所学知识的理解和认识。
10、书写设计说明书。
设计流程：1、根据天然气的组成计算物理性质、热力性质和燃烧性质；2、根据经济流速法或压差法确定管道直径，本设计全程采用统一管径，并选取几组相应的壁厚参数；3、用不固定站址法布站：首先确定根据储气量要求确定末段管道长度，根据升压比、流量进行压缩机选型，并用最小二乘法计算压缩机特性系数，确定平均站间距，得到压缩机站数，并取整；4、计算管道壁厚；5、对几种运输方案进行经济性比较；6、对管道进行强度、稳定性等校核。
天然气长输管道施工方案设计
鄂东煤层气田地面建设工程然气管道改线工程施工组织设计（方案）*****目录：（一）工程基本概况1.编制依据2.工程概况2.1工程说明2.2主要工程量3施工部署3.1施工组织机构3.2具体人员安排3.3职责与权限3.4施工任务划分3.5 工程项目划分3.6 施工进度计划3.7资金需用计划3.8 主要施工机械、器具投入3.9劳动力投入计划安排表（二）管线敷设焊接１．施工准备２．施工程序３．施工方法及施工技术措施3.1．测量放线3.2管道拉运摆放3.3管道组对3.4管道焊接3.5管线补口、补伤3.6管线下沟回填3.7管道吹扫、试压措施3.8施工资料的管理4.焊接通病原因及防治5.质量保证措施（三）安全文明施工（一）工程基本概况1.编制依据1.1*****给*****关于工程的施工图。
依据我公司现有的人力、物力、财力及机械设备装备情况。
依据施工现场的实际情况。
1.2施工执行的技术标准。
《输气管道工程设计规范》GB50251-2003《输送流体用无缝钢管》GB-T8163-2008《钢质管道外腐蚀控制规范》GB/T21447-2008《埋地钢质管道聚乙烯防腐层》GB/T4054-2003《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923《油气长输管道工程施工及验收规范》GB50369-2006《石油天然气金属管道焊接工艺评定》SY/T0452-2002《钢质管道焊接及验收》SY/T0453-2006《石油天然气钢质管道无损检测》SY/T4109-20052.工程概况2.1工程说明工程概况本工程供气管道径Φ159*6，设计压力6.3MPa。
起点位于的终点，线路全长约0km。
3.施工部署3.1施工组织机构3.2具本人员安排项目经理： 技术负责人： 安全负责人： 质量负责人： 材料供应负责人：后勤供应负责人： 施工现场负责人：3.3职责与权限3.3.1项目经理：负责工程的全面施工管理，是项目施工的总指挥，是质量管理、安全生产、组织协调、施工总部署、决策的第一责任人。
天然气长输管道计量系统设计
天然气长输管道计量系统设计刘朋【摘要】计量系统是天然气长输管道中的重要组成部分，介绍了长输管道计量系统中常用流量计特点，给出了计量系统仪表选型及设计的一般过程，详细说明了精度考虑、口径考虑、流速计算及回路配置等问题的设计原则及计算方法。
给出了以气体超声流量计、在线气体色谱分析仪、流量计算机等构建的体积流量和能量流量的计量系统的典型配置。
%Flow measurement system is an important component in long-distance natural gas transportation pipe; flowmeters usually used in gas metering are introduced and compared in this paper. Meter selection and general design procedure are also given out including accuracy consideration,diameter consideration,velocity calculation,loop configration,etc.A typical metering system based on ultrasonicmeter,online chromatographic analyzer,flow computer is constructed.【期刊名称】《仪器仪表用户》【年(卷),期】2016(000)001【总页数】3页(P12-14)【关键词】长输管道;计量系统;超声波流量计;典型配置【作者】刘朋【作者单位】中石化石油工程设计有限公司，山东东营 257026【正文语种】中文【中图分类】TE978;TP211随着国内普光气田、大湾气田等大型气田的开发，西气东输、陕京线、川气东送、榆济管道等大型管道纷纷建成，各省地方管网等发展迅猛，新疆煤制气输气管道、中俄输气管道等超大型输气管道也均在不断推进中。
城市天然气场站中的计量调压系统设计
城市天然气场站中的计量调压系统设计吴筱峰（中国市政工程中南设计研究院，武汉市解放公园路41号邮编：430000）摘要：随着我国天然气资源的开发，长输管道工程及其沿线城市天然气利用工程项目的陆续建成投产，使得越来越多的城市使用上了天然气这种洁净能源。
本文根据城市天然气利用工程中涉及到的各种类型天然气场站的运行和供气特点，着重论述其计量调压系统设计的选型、配置情况。
关键词：天然气、天然气门站、调压站、加气站、流量计、调压器。
0 引言以2000年“西气东输”工程的启动为标志，十年来我国天然气产业得到了长足的发展，越来越多的城市使用上了天然气这种洁净能源，城市天然气输配系统也逐渐成为城市基础设施之一。
现代化的城市天然气输配系统是复杂的能源综合设施，由不同压力级制的输气管网、各类城市天然气场站（门站、调压站、加气站等）和信息采集、管理维护等软硬件系统组成。
大、中型城市天然气输配系统框图小型城市天然气输配系统根据各种类型城市天然气场站，如城市天然气门站、调压站和CNG加气站的运行和供气特点，其计量调压系统设计采取不同配置、选型，本文将用以下内容中详细论述。
1天然气门站天然气门站是城市天然气输配系统的气源点，应具备过滤、调压、计量、安全切断、使用线和备用线的自动切换等主要功能，确保供气的长期性、安全性和稳定性。
1.1工艺流程典型门站调压计量系统工艺流程框图为保证天然气门站调压系统的可靠性，在其计量单元和调压单元均设有备用路。
计量单元：在进站高压流量计表之间设计对比流程及在线标定接口，可使标准气体流量计和被检测的流量计均在相同的压力条件下运行，存在缺点是标准气体流量计本身需在几种不同压力条件下进行检定。
调压单元：对每一路调压均采用两个调压器串联连接而成。
监控调压器给定出口压力略高于工作调压器的出口压力，正常情况下，监控调压器的阀口是全开的，当工作调压器失灵，出口压力上升到监控调压器的出口设定压力值时，监控调压器投入运行。
天然气输气管线工程设计方案
天然气输气管线工程设计方案一、工程名称：天然气输气管线工程二、工程地点：。
三、工程容：本工程为至天然气输气管线工程，管线规格是φ57×3.5的20#无缝钢管（GB/T8163-2008），输送距离约为7000m.管线沿途主要以埋地敷设为主。
四、工期要求：整个工程在30天完成。
五、施工依据及验收规：1、《凉水至护山天然气输气管线工程施工设计图》；2、《输气管道工程设计规》GB50251-2003；3、《城镇燃气设计规》GB50028-2006；4、《油气长输管道工程施工及验收规》 GB 50369-2003；5、《输送流体用无缝钢管》GB／Ｔ8163-2008；6、《城镇燃气输配工程施工及验收规》CJJ33-2005；7、《钢质管道外腐蚀控制规》 GB/T21447-2008；8、《现场设备、工业管道焊接施工及验收规》GB50236-1998；9、《石油天然气钢质管道无损检测》SY/T4109-2005；10、《埋地钢质管道聚乙烯防腐层技术标准》 SY/T0413-2002；11、《油气输送用钢制弯管》 SY/T5257-2004第二章施工方案一、施工准备：1、由项目责任人员与建设方以及设计方一道进行技术交底和现场踏勘，共同核对有关资料。
2、由项目责任人员及有关技术人员一道进行施工图的会审，并编制有关工艺及方案。
3、由项目责任人员对施工人员进行技术方案交底，发放施工资料，进行安全、技术培训。
4、根据现场施工需要,列出进场设备、仪器清单。
技安员对进场设备和仪器进行检查，确保其完好性、安全性及有效性。
经常进行设备保养和检修，使其始终处于良好的运行状态，满足施工要求。
5、加强钢管、阀门等原材料的供应管理，保证在各项工作需要时准时提供。
6、材料存放6.1钢管、管道附件、防腐材料及其它设备材料应按产品说明书的要求妥善保管，存放过程中应注意检查，以防锈蚀、变形、老化或性能下降。
6.2焊材等材料应存放在库房中，其中焊条应存放在通风干燥的库房，焊条长期存放时的相对湿度不宜超过60%。
浅谈城市天然气门站的调压计量工艺设计
浅谈城市天然气门站的调压计量工艺设计摘要：本文结合实例，阐述了城市天然气门站中调压计量系统的工艺流程和设备选型设计。
关键词：门站工艺调压计量天然气通过长输管道输送，首先进入城市门站，由门站降压、计量后进入城市燃气管网。
门站是上、下游气源的联接点，设计应考虑多方面的因素。
结合实例（城市天然气厂站如城市天然气门站、调压站的运行和供气特点）, 在设计时其调压计量系统采取不同的配置和选型, 本文对此进行探讨。
1、天然气门站工艺流程天然气门站工艺流程简述：采用DN400/L245从一级配气站取气引至拟建门站，门站设计压力为2.5MPa。
来气进站设电动球阀,设定压力值为2.5MPa，同时在电动球阀后预留调压阀安装位置，电动球阀能够超压自动切断来气，并能实现远控和就地控制，来气经此阀后，分两路进入过滤分离器、聚结分离器，分离器设计压力2.5MPa，工作压力1.2～1.6 MPa，单座处理量7×104Nm3/h。
气体经分离后分两路调压、计量，调压装置采用监控保护形式，每一调压回路设置两个串联调节阀，一个为主调节阀，一个为监控调节阀，监控调节阀的设定值比主调节阀略高，正常情况下，主调节阀起调节作用，监控调节阀为常开阀；当主调节阀发生故障时，主调节阀全开，由监控调节阀起调节作用，为对压力、流量进行调节，主调节阀选用电动调节阀，正常工作以压力为主调对象。
为保证管道安全生产，当进站来气管道、站内管道设备、下游供气线路管道出现爆管、泄漏失压、失火等紧急事故时，切断进气管道或向下游供气管道，截断阀设为电动。
其中一路去住宅区，另外一路去农业开发区。
其中去住宅区供气管线考虑冬季夏季供气波峰较大，夏季主要为民用灶具用气，冬季用气主要为住宅壁挂炉用气，故本次设计分别计量。
两路气量分别为5000Nm3/h和4.5×104Nm3/h, 当用气量较小时（小于5000 Nm3/h），关闭DN450电动球阀，打开管径为DN150电动球阀，使DN150气路畅通;当用气量较大时（0.5～4.5×104Nm3/h,）关闭DN150电动球阀，打开管径为DN450的电动球阀，使DN450气路畅通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天然气长输管线中间调压计量站项目设计方案1.1 设计目的和意义随着经济的快速发展、治理大气环境的力度不断增大和广大市民生活质量的不断提高，天然气这一清洁能源的需求量也逐年大幅增加。
管道输送是天然气输送的最主要运输方式，由上游气源开发、中间管道工程、下游市场开发三部分组成。
而调压计量站是中间管道工程的重要组成部分之一，其基本任务是调节输气管线的压力、计量气体流量以及脱除天然气中含有的液滴和机械杂质；另外，按照实际需要还具有分离、计量、调压、添味和收发清管球（刷）等功能。
调压计量站可设于管道的起点，输入和输出支点上，调压计量系统主要完成对下游用户的流量计量、设定、调节供气压力、保证平稳供气。
可以有效地满足气量调配、保护相关工艺设备、抑制喘流等工艺要求，并能缓解峰谷差对分输站的压力。
安全、准确、经济、可靠的调压计量站是高质量设计、建设和操作的结果。
1.2 目前国内技术概况我国天然气长输管道工业经过多年的发展，调压计量站已有一套成熟的工艺流程。
如曾自强，张玉芳编著的《天然气集输工程》，书中详细介绍了天然气从井口到用户的集输流程，其中提到的中间调压计量站工艺流程是当前调压计量站的基本形式。
此外，石油行业的相关规范标准也对调压计量站的工艺设计作了明确规定，如GB50251-2003《输气管道工程设计规范》、《油田油气集输设计规范》、《石油天然气工程总图设计规范》、《石油天然气工程防火设计规范》等。
目前，国内对调压计量站的设计技术也相当成熟，并在西气东输等管道工程得到了广泛的运用。
西气东输管道干线全长约3900 km；设计输量为120×108 m3/a；设计压力为10.0 MPa；管径为1016 mm。
其检测与计量的特点是高压、大流量、流量变化范围大。
为了保证流量检测与计量的准确度，根据目前国内外天然气长输管道流量计量的现状，西气工输工程中贸易交接流量计的准确度等级按0.5级选型，计量系统准确度等级按1.0级考虑，流量计量采用气体超声波流量计，在国内大口径输气管道计量系统中尚无先例。
LLH调压计量站的设计将在结合站场实际的基础上，充分借鉴西气东输工程的成功经验。
随着科学技术的发展，管道工程的自动化、智能化程度越来越高，如近年来SCADA系统在管道生产管理中的运用。
因此，调压计量站的设计应该具有前沿性、前瞻性，以满足将来站场可能的输量变化和系统升级。
1.3 设计依据1.3.1 原始资料LLH调压计量站的工艺设计是某天然气长输管线中间站。
该站主要功能是向用户分输天然气，并进行计量调压工作，保证安全供气；于此同时，对进入干线的天然气进行计量。
主要设计参数如下：(1) 设计流量：43Q=⨯243.554510N m进站43Q=⨯193.549510Nm d至输气干线43Q=⨯5010Nm至用户(2) 设计压力： 3.20 3.50MPaP=(3) 设计温度：293KT(4) 气质分析：表1.1 所输天然气气质分析表1.3.2 编制原则(1) 严格执行国家、行业的有关标准、规范；(2) 工程设计以及建设过程中应充分的考虑HSE因素，优化设计和施工；(3) 工程建设以近期市场为主，结合远期发展目标，统筹安排，合理分配；(4) 根据现有气源管道的技术水平，结合新、老系统的协调调度，从发展的角度出发，积极采用成熟可靠、先进、实用的技术；(5) 站址选择在遵循相关政策法规的前提下，尽量节约工程投资；(6) 建站方式的选择均应满足安全和工艺技术的要求，力争节约投资；(7) 工程设计尽量采用国产材料和设备，节约工程费用。
1.3.3 遵循的标准规范(1) 《建筑设计防火规范》（GB50016-2006）（2006年版）(2) 《石油天然气工程制图标准》（SY/T 0003-2003）(3) 《输气管道工程设计规范》（GB50251-2003）(4) 《石油和天然气工程设计防火规范》（GB50183-2004）(5) 《天然气》（GB17820-1999）(6) 国家标准《输送流体用无缝钢管》（GB/T8163-99）(7) 《工业金属管道设计规范》（GB50316-2000）(8) 《石油天然气站内工艺管线工程施工及验收规范（SY0402-2000）(9) 《用标准孔板流量计测量天然气流量》（SY/T6143-2004）(10) 《总图制图标准》（GB/T50103-2001）(11) 《油气集输设计规范》（GB50350-2005）1.3.4 基本物理化学参数本设计中天然气为干燥天然气，主要组分为甲烷，其主要的物理化学性质参数如下：(1) 标况密度：0.76067kg/m3(2) 相对密度：0.588(3) 临界压力(绝)：4.553MPa(4) 临界温度：194.92K(5) 粘度：0.01063mPa·s(6) 压缩系数：0.934(7) 绝热指数：1.3091.3.5 设计内容(1) 确定调压计量站的工艺流程；(2) 计算工艺中所主要的设备、阀、管线并选型；(3) 画出调压计量站的工艺流程图、平面布置图；(4) 写出设计说明书、计算书，并翻译规定字数的外文资料。
1.4 可行性分析目前国内对于调压计量站的设计技术已经相当成熟并且已经有了许多很好的例子，根据自己现在所学知识参照各种参考文献，并在设计时严格遵守国家标准，再加上已知数据和技术经济方面的考虑，此设计具有可行性。
2 设计说明书2.1 调压计量站的总体规划2.1.1 调压计量站站址的选择2.1.1.1 选址原则(1) 门站站址的选择首先应该遵循安全的原则，应符合国家最新《建筑设计防火规范》和《原油和天然气工程设计防火规范》的有关要求；(2) 满足目前生产需要，并为今后发展留一定余地；(3) 符合输气管道走向并满足城市规划、国土和消防的要求；(4) 站场放空排污系统设计满足环保排放要求；(5) 站址应尽量靠近城市市政设施服务系统如供电、给排水、通信等；(6) 尽量节省用地和少占良田；(7) 避开山洪、滑坡等不良工程地区。
2.1.1.2 站址安全距离要求根据本工程的实际情况，门站站址的选择在防火间距上有以下规定：(1) 尽量避开规划区；(2) 与公路的间距不小于20米；(3) 与国家I、II级架空通信线不小于40米；(4) 与相邻厂矿企业的距离不小于50米；(5) 与100人以上的居民区、村镇、公共福利设施不小于50米；(6) 与35kV及以上独立变电所不小于50米；(7) 与架空电力线不小于1.5倍杆高。
2.1.2 调压计量站设计路线选择本着调压计量站应该简单、方便的观点，在建设设计中应首先考虑安全、准确、经济、和可靠。
安全、准确、经济、和可靠的高压计量调压站是高质量设计、建设和操作的结果。
所以调压计量站的设计保持其设计简洁的同时，必须考虑所有的基本因素。
同时必须认真考虑现在和将来使用的关键部件，包括管线、汇管、控制阀、阀门、超压保护和计量。
作为一个先进而简便的解决方法，设计者也应考虑选择设备仪器、过虑/分离器、气味计、色谱仪和滴定仪、遥控装置和脉动消除器。
一般来说，为了获得安全、可靠且可以准确计量的稳定的压力调节，设计者必须考虑许多直接影响设备选择的设计参数。
主要的参数有：①最大和最小流量；②最大允许操作压力；③正常操作压力；④流量分布；⑤控制形式等。
其他需要考虑的主要因素有：投资费用、未来流量变化、现场位置、安全因素、建设可行性、操作和维护、政府法律法规、对环境的影响、公司的政策等[7]。
将收集到的这些资料经过简单比较，纳入LLH计量调压站设计。
由于受到信息量的限制，为了解决这个问题，设计中尽可能使工艺流程简单明了，一般从选择管线开始。
2.1.3 调压计量站工艺流程所设计的调压计量站的工艺流程图如下所示：图2.1 LLH调压计量站工艺流程来自起点调压计量站的天然气，经输气干线由进气管进入汇气管，在汇气管上分为三部分气体。
天然气在经过第一个汇气管后进入分离器，脱除气体中的游离水和固体杂质。
污物由排污管进入污水罐（池）。
气体再次经过汇气管后，在通过压力调节器的调压以及孔板流量计的计量后，一部分气体经过外输管线输送至输气干线，另外一部分天然气则输至主要用户。
当管线需要进行清管时可利用清管球(器)接收和发送装置完成接收和发送清管球(器)的作业。
当站上发生故障不能切换操作或需要动用明火进行扩建站场时，可将进气管线和外输管线上的阀门关闭，让气体暂时改由站外旁通管进入输气管线，进行越站输气。
站内设备及管组中的剩余气体可由分离器的排污管和放空管排掉，然后进行抢修和扩建。
2.1.4 清管工艺流程输送管道的输送效率和使用寿命很大程度上取决于管道内壁和内部的清洁状况。
对气质和管道有害的物质——凝析油、水（游离水和饱和水蒸汽）、硫分、机械杂质等，进入输气管道后引起管道内壁的腐蚀，增大管壁粗糙度，大量水和腐蚀产物的聚集，还要局部堵塞或缩小管道的流通截面，在施工过程中大气环境也会使无涂层的管道生锈，并难免会有一些焊渣、泥土、石块等有害物品遗落在管道内。
管线水试压后，单纯利用管线高差开口排水是很难排净的。
为解决以上问题，进行管道内部和内壁的清扫是十分必要的。
因此清管工艺一向是管道施工和生产管理的重要工艺措施。
进行清管作业的基本目的可概括为以下几个方面：(1) 保护管道，是他免受输送介质中有害成分的腐蚀，延长使用寿命；(2) 改善管道内部的光洁度，减少摩阻，提高管道的输送效率；(3) 保证输送介质的纯度；(4) 新的用途：定径，测径、测厚和检漏，灌注和输送试压水等。
2.1.4.1 清管器收发装置清管器收发装置附设在调压计量站等站场上，以便管理。
凝析水量多，积水条件集中的管段，则应该考虑有无单独建立收发装置的必要，因为使大量积水长距离通过干燥的管段，不但会增加清管的费用而且会粘污干净的管道引起腐蚀。
清管器收发装置包括收发筒、工艺管线、阀门以及装卸工具和通过指示器等辅助装备。
收发筒以及快速开关盲板是收发装置的主要构成部分。
筒径应比公称管径大1~2级。
发送筒的长度应能满足发送最长清管装置的需要，一般不应小于筒径的3~4倍。
接收筒应当更长一些，因为它还需要容纳不许进入排污管的大块清出物，和先后连续发入管道的两个或更多的清管器，其长度一般不小于筒径的4~6倍。
排污管应该在接收筒底部，放空管应安在接收筒的顶部，两管的接口都应焊装挡条阻止大块物体进入，以免堵塞。
清管过程中如发生这种堵塞，就可能引起复杂的操作问题。
2.1.4.2 清管器的发送和接收清管前应先作好收发装置的全部检查工作。
要求收发筒的快速开关盲板、阀门和清管器通过的全通孔阀开关灵活，工作可靠，严密性好，压力表示值准确，通过指示无误。
使用的清管器探测仪器需事先仔细检查。
发射机电源必须达到额定的工作电压；它的抗震性和密封性状况如果出现问题，就不能使用。
