罗茨真空泵型号意义及参数
YOIVAC优宜罗茨真空泵MBP300参数
YOIVAC优宜罗茨真空泵MBP300参数OIVAC罗茨真空泵MBP300参数YOIVAC罗茨真空泵简介：罗茨泵又名机械增压泵，它可与螺杆泵、油旋片泵、滑阀泵、水滑泵、干泵等组合使用，在粗抽泵抽速下降的压力范围内（1300~0.13Pa）大大提高抽气速率并提高整体的真空度。
泵腔内无润滑油，实现洁净真空。
卓越性能：散热快，体积小，重量轻所有铸件采用铝合金材料。
可适用大量水蒸气或有机溶剂的排气。
洁净真空机械密封、无油骨架密封、润滑室另外排气口的设计有效防止油流入转子室。
高可靠性、高寿命机械密封、无油骨架密封、同步齿轮、O型圈等均采用进口件，所有铸件采用进口加工中心加工。
高负荷运转选配比标准容量大一级的电机后可使用高负荷的排气，如CO2激光发生器。
应用领域：电子、半导体及太阳能行业：蒸发镀、离子镀、溅射镀膜、液晶注入、单晶炉、多晶炉、蓝宝石炉，真空烘箱，手套箱，层压机，真空封装，各种集中排气系统等冶金行业：真空退火、真空淬火炉，真空烧结炉，真空热处理炉，真空钎焊炉，真空成型，真空铸造，真空溶解，真空脱气照明行业：圆排车、长排车及各种排气台等制冷行业：空调、冰箱、饮水机、压缩机等的自动抽空线或集中排气系统，氦检及氦回收系统。
医疗行业：冷冻干燥设备，真空搅拌，大型中央排气站等其他：真空输送，真空脱气，滤油机，各种分析仪器，CO2激光发生器主要技术参数：型号MBP300MBP600MBP1200抽气速率*1 M3/h（L/S）50HZ280（78）500（139）1000（278）60HZ330（92）600（167）1200（333）吸入压力*1（连续运转时）Pa 50HZ12001300 60HZ9301100允许压力差*1（排出压力-吸入压力）Pa 50HZ40007300 60HZ33006000极限压力*2 Pa0.40.67标准粗抽泵抽速m3/h40或6090或150150或240电机（2级）KW0.75 2.2 3.7所需油量（YOIVAC 48）L0.8 1.6 2.0冷却水流量L/min2*323进出水压差0.1水温℃5~30*4重量kg5179.5115吸气口径8080100排气口径8080801.随粗抽泵的性能而变化，表中为标准泵的组合的数据；2.用皮拉尼真空计的测量值，如用麦氏真空计测量，此值会低一个数量级；3.530Pa以下可用空冷，但530Pa以上进行连续运转必须用水冷；4.冷却水入口温度必须5~30℃。
b罗茨真空泵介绍
概述
泵型号意义：ZJ P- XXX A ZJ——是取“机械增压泵 ”中的
“增 ”、“机 ”两字的第一个拼 音字母而来 ，表示机械增压泵， 俗称罗茨真空泵。
P———表示带旁通溢流阀。 XXX—数字表示抽气速率： 多少升/
秒。
A——字母表示第一次改进型 如ZJP1200A表示： 带旁通溢流阀的
抽气速率为1200升/秒 ，并作了第 一次改进的罗茨真空泵。
¨ 8 、在泵的进排气管道上 ，最好能装上真空阀门 ， 以达 到停车后泵腔内保持真空。
¨ 9 、冷却水进水管路应装阀门 ，可以调节水量 ，控制在 工作时冷却水出口温度在20~40C °之间即可 ，注意水 温应不超过40C ° , 以免在水套内产生沉垢。
¨ 10 、泵必须有预抽真空泵作为它的前级泵，它不能单 独使用 ，必须二者串联使用 ，如配用油封机械真空泵 作为前级泵 。因而 ，它同样也不适于抽除含氧过高， 有爆炸性的 ，对黑色金属有腐蚀性的 ，对真空油起化 学反应和含有尘埃的气体 ，否则要影响前级泵的使用 寿命。
图示一
主要特点：
A. 应用广泛：如化工医药、食品、电工器材制造、真空 冶金工业的真空脱气、真空熔炼、钢水真空处理等 ， 并对小量灰尘不敏感 ，极限真空高（同前级泵串联使 用极限真空度在3×10 – 4 ~ 1×10 – 4 托之间）。
B. ZJP系列本身配带溢流阀起自动保护作用、安全可靠。
C. 泵腔内无互相滑动的零件 ， 因此无需用油润滑、避免 了油蒸汽对系统的污染。
使用说明
¨ 3 、 停车： ¨（1） 先关闭进气口管路上的进气阀门。
¨ （2） 停止本泵（并关闭排气阀门）
¨ （3） 停止前级泵。 ¨ （4） 关闭冷却水进水阀。
¨（5） 如果长期停止使用或者在寒冷地带 必须将冷却水套内的水全部排净 ， 否则 会使¨ 1 、 应经常保持泵房环境清洁干燥。
罗茨真空泵参数
罗茨真空泵参数一、罗茨真空泵概述罗茨真空泵是一种常用于工业和科学领域的真空设备。
它通过两个相互啮合的叶轮旋转运动，将气体从一个区域抽出，从而创建一个真空环境。
罗茨真空泵的性能主要由一些关键参数决定，下面将详细介绍这些参数的含义和影响。
二、功率参数罗茨真空泵的功率参数是指其运行所需的功率大小。
通常使用单位为千瓦（kW）。
功率参数的大小主要取决于罗茨真空泵的尺寸和设计，以及所抽气体的性质和压力。
三、抽速参数抽速是罗茨真空泵的一个重要性能参数，用来描述单位时间内真空泵从系统中抽出气体的能力。
抽速通常以升/秒（L/s）或立方米/小时（m³/h）为单位。
抽速参数的大小与罗茨真空泵的设计和运行状态有关。
1. 额定抽速额定抽速是指罗茨真空泵在标准工作条件下可达到的最大抽速。
这是一个重要的参数，可以帮助用户选择适合自己需求的真空泵。
2. 全压范围抽速全压范围抽速是指罗茨真空泵在不同压力下的抽速能力。
在实际应用中，不同压力区间的抽速需求是不同的，全压范围抽速参数可以帮助用户更好地了解罗茨真空泵的适用范围。
3. 最大抽速最大抽速是指罗茨真空泵在最理想状态下能够达到的最大抽速。
在实际操作中，抽速往往随着压力的增加而降低，所以最大抽速并不总能够达到。
压力是指真空泵的压力水平，通常使用帕斯卡（Pa）或毫巴（mbar）为单位。
罗茨真空泵通常被用来抽气体至较低的压力水平。
1. 等压比（Compression Ratio）等压比是指罗茨真空泵将气体从入口压力抽到出口压力的比值。
等压比越大，表示真空泵具有更高的压缩能力。
2. 最大允许压力差最大允许压力差指的是罗茨真空泵在工作过程中允许的最大压力差。
超过最大允许压力差可能导致设备损坏或其他问题。
3. 极限压力极限压力是指罗茨真空泵能够抽取的最低压力水平。
通常，这个值取决于真空泵的设计和维护情况等因素。
五、温度参数温度参数用于描述罗茨真空泵的运行温度范围以及对气体和真空泵自身的影响。
罗茨真空泵
罗茨真空泵 罗茨真空泵简称罗茨泵，它是利用两个８字形转子在泵壳中旋转而产生吸气和排气作用的。
其原理和罗茨鼓风机相似。
罗茨泵在低压范围内工作，气体分子的自由程较大，气体漏过微小缝隙的阻力很大，可以获得较高的压缩比，可作为增压真空泵使用。
按泵体结构分类：㈠普通型：不能单独把气体直接排入大气，使用时需要和前级真空泵串联，被抽气体通过前级泵排入大气。
①一般型泵：最大允许压差在２０００Ｐａ－１００００Ｐａ范围 ②带旁通阀型泵：允许压差仅限于２０００Ｐａ－４０００Ｐａ范围 当压差超过每一规格泵的规定值时，旁通阀就会自动顶开，泵出口处的气体经旁通阀返流入 泵进口处，使泵安全运行。
㈡直排大气型：可以直接把气体排入大气，此种泵的最大允许压差可达８８０００Ｐａ。
①气冷式直排罗茨泵 必须配置冷却器和消声器。
罗茨泵压缩过程中产生的热量被传到转子和泵体上，转子很难将热量传到泵外，而泵体则可以轻松将热量散失到周围的大气中，这样转子和泵体之间就出现了温差，加剧了转子的热膨胀。
当泵负荷增大时，转子膨胀，使其之间的间隙减小，最终导致转子卡死，因此诞生了气冷式罗茨泵，用冷却的气体或大气直接去冷却热的转子，从而减小了转子和泵体的温差，提高了罗茨泵的抗热能力．②水冷式直排大气型罗茨真空泵按罗茨泵工作压力范围分类：㈠低真空的直排大气干式罗茨泵和湿式罗茨泵 小泵极限压力为２×１０ Ｐａ，大泵可达１×１０ Ｐａ，若两台串联，可获得极限压力２×１０ Ｐａ－３×１０Ｐａ。
湿式罗茨泵可以吸入少量的水，但吸入量过大时，要在泵入口前设置分离器，将水分离后，再注入适量的水。
这种泵直接向大气中排放时，噪声较大，故需要加消声器。
㈡中真空罗茨泵（机械增压泵） 中真空罗茨泵出口压力在４×１０ Ｐａ以下，吸入压力在１×１０ Ｐａ－１０ Ｐａ范围，如出口压力在１０ Ｐａ，入口压力在１０ Ｐａ－１Ｐａ范围内使用，效率最高。
罗茨真空泵型号意义及参数
罗茨真空泵型号意义及参数一、罗茨真空泵实际抽速计算对应罗茨泵的入口压力P，测取罗茨泵出口（亦为前级泵入口）压力Pv，并根据前级泵入口压力Pv查前级泵抽速特性曲线，得出前级泵在Pv入口压力下的抽速Sv，查出罗茨泵在出口压力Pv时的零流量压缩比Kv，即可通过以下公式算出罗茨泵在入口压力为P时的实际抽速S，即S=S N K V/（K V+（S N/S V）-( S V/S N)3/2）式中：S ——罗茨泵实际抽速，L/sS N——罗茨泵几何抽速，L/sS V——前级泵在入口压力下的抽速，L/sK V——罗茨泵在Pv出口压力的零流量压缩比二、罗茨真空泵使用说明1、润滑1.1润滑系统用油应采用1号真空泵油1.2查看油位，齿轮箱测油位应以浸没4~5个全齿高度为宜；电机测油位应以浸没2/3油窗高度为宜；用以润滑油封的油杯处不应断油，油位不应低于1/3油杯高度，不宜加油过多，避免泵运转时溢出油杯外。
风冷泵油位要高于水冷泵的油位。
2、冷却冷却水进口温度≤25℃。
避免因冷却水温度高，使泵体发热，而引发异响、轴承损坏。
风冷泵要通风散热，避免泵体温度过高烫伤人，使用温度≤80℃.3、启动当泵较长时间停用后再次使用时，应先点动1、2次，使润滑油进入轴承内，然后再正式起动，否则将缩短轴承及泵的使用寿命。
4、停泵停泵时，应先停罗茨泵，待电机停转后，在停前级泵，否则会导致罗茨泵出口压力升高、负荷增大，而引起返油、污染真空管路和泵腔、甚至烧坏罗茨泵电机。
三、罗茨真空泵维护和保养1、保持泵的清洁，以利于通风散热。
2、每月至少检查一次油质情况，当发现油质明显变色、变稀、乳化等情况，应立即换油。
3、换油时，罗茨泵最好先运转一小时，使油温变热变稀后，在停泵并向泵内放气后再放油加油。
加油时，润滑油中不得混入柴油、煤油、汽油、水等其他饱和蒸汽压较高的介质，以免影响泵的极限压力。
4、拆洗泵及泵内零件时，应使用纱布擦拭；当必须清洗时，可用丙酮或者汽油清洗，但必须注意防火安全，洗完后必须用纱布擦干后方可重新装配。
罗茨真空泵极限真空度
罗茨真空泵极限真空度
【原创实用版】
目录
1.罗茨真空泵的概念和原理
2.罗茨真空泵的极限真空度
3.罗茨真空泵的应用范围
4.罗茨真空泵的维护和选型
正文
罗茨真空泵是一种旋转式变容真空泵，需要与前级泵配合使用，才能在较宽的压力范围内达到较大的抽速。
它广泛应用于冶金、化工、食品、电子镀膜等行业。
罗茨真空泵的工作原理与罗茨鼓风机相似，是利用两个8 字形转子在泵壳内作同步转动，从而完成吸气和排气的过程。
罗茨真空泵的极限真空度一般为 0.5 到 1Pa。
这个真空度指的是泵在没有负载的条件下，经过长时间的运行后，容器压力达到稳定时的真空度。
在实际应用中，罗茨真空泵需要与其他真空泵组成罗茨机组才能使用，具体选型要根据所需要的真空度及抽气量来选择合适的机组。
罗茨真空泵适用于需要大吸气量的粗真空和高真空应用。
它与其他类型的真空泵相比，具有更大的抽气量和更高的真空度。
罗茨真空泵是无油运行的真空泵，因此需要配合前级泵使用。
在罗茨真空泵的使用过程中，需要注意维护和选型。
如果泵的压差过大，可能是因为前级泵真空度降低了、泵腔内有异物、轴承或齿轮故障、转子或泵体变形产生摩擦等原因。
为了避免这些问题，需要定期检查和维护罗茨真空泵，确保其在最佳状态下运行。
总之，罗茨真空泵是一种性能优越的真空泵，广泛应用于各种行业。
第1页共1页。
罗茨真空泵极限真空度
罗茨真空泵极限真空度
【原创实用版】
目录
1.罗茨真空泵的概念和原理
2.罗茨真空泵的极限真空度
3.罗茨真空泵的应用范围
4.罗茨真空泵的维护和选型
正文
一、罗茨真空泵的概念和原理
罗茨真空泵是一种旋转式变容真空泵，它需要与前级泵配合使用。
罗茨真空泵的工作原理是通过两个 8 字形转子在泵壳内作同步转动，完成吸气和排气的过程。
这种泵在较宽的压力范围内有较大的抽速，并且对被抽除气体中含有灰尘和水蒸气不敏感。
罗茨真空泵广泛应用于冶金、化工、食品、电子镀膜等行业。
二、罗茨真空泵的极限真空度
罗茨真空泵的极限真空度一般为 0.5 到 1Pa。
这个真空度指的是泵在没有负载的条件下，经过长时间的运行后，容器压力达到稳定时的真空度。
需要注意的是，罗茨真空泵本身并不具有真空度，它只是一种机械增压泵，需要与其他真空泵组成罗茨机组才能使用。
三、罗茨真空泵的应用范围
罗茨真空泵适用于需要大吸气量的粗真空和高真空应用。
它通常与前级泵（如单级旋片真空泵、油封液环真空系统等）串联使用，以提高系统的真空度和抽速。
罗茨真空泵广泛应用于真空冶炼、真空包装、检漏系统、空调制冷等行业的真空脱气、干燥和镀膜系统等。
四、罗茨真空泵的维护和选型
罗茨真空泵的维护主要包括定期检查轴承和齿轮是否正常，泵腔内是否有异物等。
在选型时，需要根据所需真空度和抽气量选择合适的罗茨真空泵，并结合实际应用场景选择合适的前级泵和机组。
罗茨真空泵性能及参数
罗茨真空泵性能及参数
1.抽气速率：罗茨真空泵的主要性能指标之一是抽气速率。
抽气速率取决于罗茨泵的尺寸和转速，一般来说，较大尺寸和更高转速的泵具有更高的抽气速率。
罗茨真空泵的抽气速率通常在几百到几千升/秒之间。
2.极限真空度：罗茨真空泵的极限真空度是指在稳态工作条件下能够达到的最低真空度。
罗茨泵的极限真空度主要受到泵内泄漏率和气体吸附的影响，一般来说，极限真空度在10^-3~10^-5Pa之间。
3.泄漏率：罗茨真空泵具有较低的泄漏率，主要是由于其结构上的特点。
罗茨泵的两个排气叶轮通过齿轮传动同时旋转，泵内无润滑油和密封件，因此泄漏率较低。
4.噪音水平：由于罗茨真空泵是一种干式泵，不需要润滑油，因此噪音水平相对较低。
具体的噪音水平取决于泵的尺寸和转速，一般来说，较小尺寸和低转速的泵噪音水平更低。
5.转速范围：罗茨真空泵的转速范围较宽，通常在500~3000转/分之间。
转速的选择取决于具体的应用需求，较高的转速可以提供更高的抽气速率，但相应地噪音水平和功耗也会增加。
6.功耗：罗茨真空泵的功耗主要取决于泵的尺寸和转速。
一般来说，较大尺寸和更高转速的泵功耗较大。
在选择罗茨泵时，需要根据具体的应用需求综合考虑抽气速率和功耗之间的平衡。
总结起来，罗茨真空泵具有较高的抽气速率、较低的泄漏率和噪音水平，转速范围广泛，适用于不同真空度和流量要求的应用。
在选择罗茨真空泵时，需要综合考虑抽气速率、极限真空度、噪音水平、功耗等参数，以及具体的应用需求。
罗茨泵型号意义及安装操作
罗茨泵型号意义及安装操作一、罗茨泵概述：罗茨泵(罗茨泵),是在LC型泵的基础上,解决输送沥青及冷凝油改制而成的,在泵壳外表或端盖加保温层,利用蒸汽或导热油循环对泵的工作室进行保温,从而对泵的连续工作和间歇工作,提供方便和良好的条件.罗茨泵分皮带传动和齿轮减速器驱动两种形式.此泵具有:低转数、效率高、体积小、流量大、消耗功率小、自吸能力强、不用引油、使用方便等特点.可广泛用于输送石油及石油产品(汽油可换铜泵叶)和工厂输送各种油类和液体.如原油、油漆、润滑油、玻璃胶、油脂酸、牙膏和淡碱性(肥皂加工)液体等;食品加工可输送各种液体,如豆浆、酵母、糖稀等.装卸各种油槽车及油轮等速度快、效率高、使用方便,可以正反转工作.LC型罗茨油泵由泵体、泵盖、轴、齿轮、转子、填料、压盖等部件组成，该泵有带传动和齿轮减速机驱动两种形式，可以反转作用，轴两端处装有骨架耐油密封，中间装有回油装置，以防进气或漏油。
二、罗茨泵具有以下特点：1、对被抽气体中含有的灰尘和水蒸气不敏感;2、转子不必润滑，泵腔内无油;3、振动小，转子动平衡条件较好，没有排气阀;4、驱动功率小，机械摩擦损失小;5、结构紧凑，占地面积小;6、运转维护费用低。
7、在较宽的压强范围内有较大的抽速;8、起动快，能立即工作;三、罗茨泵的工作原理：在泵腔内，有二个“8”字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。
在转子之间，转子与泵壳内壁之间，保持有一定的间隙，可以实现高转速运行。
由于罗茨泵是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。
罗茨泵的极限真空除取决于泵本身结构和制造精度外，还取决于前级泵的极限真空。
为了提高泵的极限真空度，可将罗茨泵串联使用。
四、罗茨泵的安装：罗茨泵的支座或法兰与其驱动电机应采用共同的安装基础,基础.法兰或支座均需具有足够的刚度,以减小转子泵运转时产生的振动和噪声.电动机与转子泵须用弹性联轴器连接，同轴度小于0.1毫米,倾斜角不得大于1度.安装联轴器时不得用锤敲打,以免伤害转子泵的齿轮等零件.紧固转子泵、电动机的地脚螺钉时,螺钉受力应均匀,连接可靠.用手转动联轴器时,应感觉到转子泵能够轻松地转动,没有卡紧等异常现象出现,然后才可以配管.LC型罗茨泵的吸油管道内径应足够大,并避免狭窄通道或急剧拐弯.减少弯头,去除不必要的阀门.附件尽可能地降低泵的安装高度,缩短吸油管道的长度,以减少压力损失.管接头等元件的密封要良好,以防止空气侵入,从而控制气穴与气蚀的发生.在开始运转前,往转子泵的壳体内灌满待输送的液体,便于安全启动.若环境温度低于冰点,应预先向泵内通入热蒸汽,进行预热处理,然后才可启动转子泵.转子泵的旋转方向要与进.出油口相符,转子泵若是第一次运行,或长期闲置后再使用,最好在空载或小负荷情况下先跑合一小时左右,如果在跑合阶段预先觉察出异常温升.泄漏.振动和噪声时,应停机检查。
多级罗茨真空泵技术特点及型号定义
多级罗茨真空泵技术特点及型号定义一、多级罗茨真空泵概述：双段罗茨真空泵(罗茨泵)，是在2ZJ系列单级罗茨泵的基础上，经过精心研究研发成功的新一代更新换代产品，各项指标均达到国外同类产品水平。
目前在国内，罗茨真空机组获得高真空的主要方式是多台罗茨泵串联再加前级泵，多台罗茨泵串联虽然比较灵活，但是管路连接复杂，设备组成复杂，增加了泄漏点和维修成本，随着罗茨真空泵的广泛应用和相关产业技术要求的提高，人们越来越需要一种使用及维护简便、运行可靠的新式罗茨真空泵提高自己的生产效率，降低生产成本。
双段式罗茨真空泵将两台串联的单级罗茨真空泵集成为一体，将设备的使用，双段式罗茨真空泵的研制成功，优化了机组的结构组成，降低了使用成本。
二、多级罗茨真空泵主要结构及原理：1、转子:转子为罗茨真空泵的核心部件，设计加工要求高，经精密数控机床加工而成，每台共四个，装在一对平行的轴上，每根轴上装配尺寸不同，两个转子;2、壳体：根据一定的抽速比例，壳体由中大小不一的两个腔，也即高低真空腔;3、同步齿轮：齿轮为罗茨真空泵的核心部件之一，它用来保证两转子的同步旋转及保持转子之间的间隙，齿轮表面经高频淬火，然后由特殊的高精度磨削而成;4、被抽气体从吸气口先进入高真空腔，再通过中壁的气通进入低真空腔，最后经排口进入下一真空泵。
三、多级罗茨真空泵主要特点：1、抽气腔内无油无水，无二次污染;2、与两台单级泵串联相比，结构紧凑，占用空间小;3、零部件少，便于维护维修，降低了使用成本;4、高低真空腔之间内部连接，减少了两泵间连接管路的泄漏量，提高了机组的性能指标;5、内部结构的优化，提高了真空泵的效率，降低了功耗;6、整套机组的控制系统更加简洁方便;7、减少了机组辅助管件，更利于机组的制作与维护;。
罗茨液压泵型号注解
罗茨液压泵型号注解罗茨液压泵产品简介：ZJ系列罗茨真空泵，一种无内压缩的旋转变容式真空泵，又称机械增压泵，其优点是在较低的入口压力时具有较高的抽气速率，它是目前获得中、高真空的主要抽气设备之一，其工作原理与罗茨鼓风机相似，主要由—对同步高速旋转的“8”字形转子与两个半圆形的泵腔组成。
ZJ系列罗茨真空泵不能单独排气，必须与前级泵（如滑阀泵、旋片式真空泵、水环式真空泵、油环泵等）串联使用，待被抽系统中的压力被前级真空泵抽到罗茨真空泵所能接受的压力时才能开始工作，否则将会因过载和过热而损坏。
在前级泵进气口前面串联上ZJ系列罗茨真空泵组成机组可提高前级泵的真空度，在有效范围内大大提高抽气速率。
ZJ系列罗茨真空泵的极限压力由前级泵决定，技术参数表中数据为标准配置（配用双级油封式机械真空泵）时的最低极限压力。
ZJ系列罗茨真空泵在在很宽的压强范围（1～1x104pa）有较大的抽速，对被抽除气体中含有灰尘和水蒸气不敏感，所以广泛使用于真空浇铸、真空熔炼、真空脱气、真空镀膜行业及化工医药行业的真空蒸馏、真空干燥等。
罗茨液压泵产品特点：1.较宽的压力范围内有较大的抽气速率。
如同作用于前级泵上用于提其高抽速和极限真空度的“加速器”。
2.ZJ系列罗茨真空泵内运转件无摩擦，不必润滑，泵腔内无油，可获得清洁真空。
3.ZJ系列罗茨真空泵泵腔内气体垂直流动，有利于被抽气体中的灰尘与冷凝物的排除。
4.ZJ系列罗茨真空泵完全对称且精密动平衡的转子运转平稳，可靠。
5.结构紧凑，设计有垂直与水平两个排气口，安装方便。
6.机械磨擦损失小，故驱动功率小。
7.易于维护和维修，费用低，寿命高。
8.振动、噪音小。
9.可抽除可凝性气体。
10.杜绝漏油和乳化——进口油封轴伸密封、复合式密封结构设计的运用。
11.ZJ系列罗茨真空泵安全可靠，ZIP系列本身配带溢流阀起自动保护作用。
罗茨真空泵标准
罗茨真空泵是一种容积式真空泵，主要用于中获得中、高真空度。
其工作原理与罗茨鼓风机相似，通过两个8字形转子在泵壳内作同步转动，完成吸气和排气过程。
在选型时，罗茨真空泵的标准主要包括以下几个方面：
1. 真空度：罗茨真空泵可以分为粗真空泵、中真空泵和细真空泵。
不同类型的真空泵适用于不同的真空度范围。
一般来说，粗真空泵适用于真空度在0.1-100kPa之间，中真空泵适用于真空度在100-1000kPa之间，细真空泵适用于真空度在1000-100000kPa之间。
2. 抽气量：罗茨真空泵的抽气量表示在单位时间内泵能抽出的气体体积。
抽气量与泵的结构、转子直径、转速等因素有关。
选型时应根据实际需求选择合适的抽气量。
3. 工作效率：罗茨真空泵的工作效率包括泵的抽气速率、抽气效率和能耗。
高效能的罗茨真空泵能在短时间内达到所需的真空度，节省能源消耗。
4. 可靠性：罗茨真空泵在连续运行过程中，应具有较高的可靠性，避免因故障停机。
选型时应考虑泵的材料、制造工艺、零部件的耐磨性等因素。
5. 适用范围：罗茨真空泵适用于不同行业和领域，如化工、制药、食品、建材、造纸等。
在选型时，应根据实际应用场景选择具有针对性设计的罗茨真空泵。
6. 售后服务：购买罗茨真空泵时，应考虑厂家提供的售后服务，如产品故障维修、零部件更换等。
选择具有良好售后服务的厂家有助于确保泵的正常运行。
ZJY罗茨真空泵型号及性能参数
ZJY罗茨真空泵型号及性能参数一、ZJY罗茨真空泵工作原理ZJY罗茨真空泵（以下简称罗茨泵）是通过一对相互作用同步反向旋转的“8”字形转子实现抽气功能的。
当转子和泵体形成吸气腔时，两个转子相互之间始终保持密封，从而确保排气口的气体不返流到进气口，以此实现抽气的功能。
转子的反向同步旋转是通过一对安装在转子轴上的齿轮实现的。
由于在泵腔里面没有摩擦，罗茨泵能以每秒1500~3000转的高速运转而无须在泵腔内进行润滑，另外，要保持罗茨泵在高转速下平稳运行，要对转子进行良好的动平衡。
高速旋转的转子间、转子和泵体间没有任何直接的接触，各运动部件之间均保持一定的间隙。
ZJY罗茨泵在进排气口间设置了一内置溢流阀，其作用是：当进排气口的压差达到一定值时，溢流阀就自动打开，排气口的部分气体通过打开的溢流阀返流到进气口，这就大大降低了高压差下罗茨泵和前级真空泵（以下简称前级泵）的运行负荷。
同时因为打开的溢流阀有强大的泄流作用，可以确保ZJY罗茨泵和前级泵可以同时启动而不会使罗茨泵和前级泵过载，并可以提高高入口压力下罗茨泵机组的抽速。
二、ZJY罗茨真空泵主要用途ZJY罗茨泵被广泛地应用于真空获得的各个方面，它延伸了油封机械真空泵在较低入口压力下的工作范围，具有小体积大抽速的特点，在1~100pa入口压力范围内具有大抽速，特别适合于低入口压力下需要大抽速的真空系统中使用，例如电力变压器、电力电容器、电力互感器的真空干燥、真空浸渍处理、真空热处理、真空冶炼的排气、真空镀膜设备的预抽，大型试验风洞的抽气及照明灯具生产线的排气等等。
如果选用合适的前级泵，罗茨泵还可以在食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等的工艺过程中得到广泛的应用。
三、ZJY罗茨真空泵主要技术性能指标（见下表）四、ZJY罗茨真空泵安装说明4.1罗茨泵应安装在干燥、通风和清洁的场所、4.2罗茨泵应水平安装，泵距离墙壁或其他物体之间至少保持300mm以上的空隙。
罗茨真空泵说明书
ZBK系列罗茨真空泵使用说明书(沈阳市造纸机械厂) 一、用途ZBK系列两叶罗茨真空泵是一种粗真空获得的真空设备，与水环式真空泵相比，具有效率高，体积小、重量轻节能明显等特点，其用电量仅为水环式真空泵用电量的50%左右，因此已广泛用于造纸、食品、化工、服装、制糖等行业的真空脱水以及卷烟行业的抽吸使用。
抽吸介质可为干、湿空气或气水混合气体但介质中不能含有颗粒状固体物质。
二、结构与工作原理本系列产品的基本型式有卧式、立式两种,如图二所示。
产品的基本结构如图一所示、主要由两端盖1、泵体2以及一对“8”字形转子3组成的。
这对“8”字形转子的工作面之间有一定的间隙，两转子相互间有一定的相对位置，这个相对位置是靠轴端的同步齿轮4、5的相对位置来决定的。
因此调整两转子的间隙或相对位置时是通过调整同步齿轮的相对位置来实现的。
电机通过三角皮带带动主动转子转动，通过同步齿轮驱动另一转子使两转子不断作同步转动。
工作时吸入侧容积扩张，排出侧容积收缩，完成排吸作用，造成系统的真空。
泵体的出口有一消音箱，并同时具有稳定压力，密封作用、提高泵的工作效率。
三、主要技术参数表一四、产品的安装ZBK13、ZBK15A、ZBK16型产品分带基础板和不带基础板两种，如用户购买不带基础板的产品时，可根据图三、图四以及表二、表三所提供的有关尺寸自行配备基础板及电机底轨进行安装，基础平面图由用户根据自备的基础板、电机底轨的尺寸而定。
电机安装在进口侧还是安装在出口侧由用户根据工艺管路的需要确定。
若用户购买带基础板的产品时，需在订货合同上说明，安装时则应根据图五~图八所提供的有关尺寸进行安装。
基础的深度由用户根据土质的情况决定。
安装时应注意如下几个问题1、安装前必须详细检查产品内腔和上部消音箱内有无异物，如发现异物必须清除后方能安装。
2、应选择合理的管路方案（1）真空系统的出口与泵的入口之间的距离越短越好。
（2）管路拐弯越少载好（3）进口管路不要低于泵的入口中心线，出口管路不要有引起较大阻力的因素如出口管上爬，直角拐弯等。
罗茨真空泵的型号参数
罗茨真空泵的型号参数1. 简介罗茨真空泵是一种离心式排气真空泵，由两个相互啮合的叶轮组成。
它以其高效、低噪音和长寿命等特点，在许多行业中被广泛应用。
本文将介绍罗茨真空泵的型号参数，包括其工作原理、主要特点和适用范围等。
2. 工作原理罗茨真空泵通过两个相互啮合的叶轮的运动来实现气体的吸入和排出。
其中一个叶轮称为主叶轮，另一个称为从动叶轮。
当主叶轮旋转时，从动叶轮也会跟随旋转，形成一个密封腔。
当腔体扩大时，气体通过进气口进入腔体；当腔体缩小时，气体被压缩并排出。
3. 主要特点罗茨真空泵具有以下几个主要特点：3.1 高效率罗茨真空泵采用离心式排气方式，具有较高的排气速度和较低的能耗。
它可以在较短的时间内将大量气体排出，提高工作效率。
3.2 低噪音罗茨真空泵采用双重吸声器和隔音罩等降噪设计，减少了运行时的噪音产生。
这使得它在对噪音要求较高的场合中得到广泛应用，如实验室和医疗设备等。
3.3 长寿命罗茨真空泵采用优质材料和精密制造工艺，具有较高的耐磨性和耐腐蚀性。
它能够长时间稳定运行而不易受损，延长了设备的使用寿命。
3.4 可靠性罗茨真空泵具有良好的密封性能和稳定的工作状态。
它可以在恶劣环境下正常工作，并且不易受到外界干扰。
4. 型号参数罗茨真空泵的型号参数包括以下几个方面：4.1 排气量排气量是指单位时间内泵排出气体的体积。
通常以升/分钟或立方米/小时为单位进行表示。
不同型号的罗茨真空泵具有不同的排气量范围，用户可根据实际需求选择合适的型号。
4.2 最大真空度最大真空度是指泵能够达到的最低压力。
它通常以帕斯卡（Pa）或毫巴（mbar）为单位进行表示。
较高的最大真空度意味着泵能够排除更多的气体，适用于对真空度要求较高的场合。
4.3 功率功率是指泵运行所需的能量消耗。
通常以千瓦（kW）为单位进行表示。
功率越大，泵能够产生更大的吸力和排气能力。
4.4 转速转速是指泵叶轮旋转一周所需的时间。
通常以转/分钟或转/小时为单位进行表示。
ZJ型罗茨真空泵的特点及用途解析
一、ZJ型罗茨真空泵的特点及用途：ZJ型罗茨真空泵主要由一对同步高速旋转的“8”字形转子与两个半圆形的泵腔组成。
该泵不能单独排气，必须与前级泵（如滑阀泵、旋片泵、水环泵、油环泵等）串联使用。
在前级泵进气口前面串联上ZJ型罗茨真空泵组成机组可提高前级泵的真空度，在有效荼范围内呆大大提高抽气速率。
晚茨真空泵的极限压力由前级泵决定，表中数据为标准配置（配用双级油封式机械真空泵）时的最低极限压力。
罗茨泵广泛使用于真空浇铸、真空熔炼、真空脱气、真空镀膜行业及化工医药行业的真空蒸馏、真空干燥等。
ZJ型罗茨真空泵对小量灰尘不敏感。
本公司罗茨真空泵经过10余年不断改进，有以下优点：>> ZJ型罗茨真空泵因转子采用高精度专用数控机床加工，并作精细平衡校验，具备良好的几何对称性，转子啮合间隙均匀。
泵体、侧盖采用专用机床加工，精度高。
因此本公司罗茨真空泵运转平稳、噪声低、振小、极限真空度高。
>> 因泵的传动部件采用可靠的消隙结构，故泵可高压差下长期工作。
>> 起动快，能在短时间内达到极限真空。
>> 因ZJ型罗茨真空泵腔内无互相滑动的零件，无需用油润滑，避免了油蒸汽对系统的污染。
>> ZJ型罗茨真空泵安全可靠，ZJP系列本身配带溢流阀起自动保护作用。
>> ZJ型罗茨真空泵结构紧凑，占地面积小。
左、右、下面三个排气口可以任选一个，方便用户安装。
二、ZJ型罗茨真空泵的技术参数：型号抽气速率L/S极限压力Pa转速r/min口径mm重量KG配用功率（KW）前级泵型号进口出口ZJ-30306×10-227705040750.752X-4/8ZJ-707028708050100 1.52X-8/15ZJ-150A150290010010021532X-15/30ZJ-300300145015015048042X-30A/70ZJ-6006002900150150503 5.52X-70A ZJ-1200A120014503003001580112X-70AZJ-50005000<1×10-11800500350556×H-150ZJ-200002000013006005001106×H-150三、ZJ型罗茨真空泵性能曲线：四、ZJ型罗茨真空泵外型及连接图：五、ZJ型罗茨真空泵安装说明（一）、安装场所：1、罗茨真空泵应安装在明亮少尘的建筑物内。
罗茨真空泵系统的选型(绝对真空度和相对真空度)
罗茨真空泵系统的选型（绝对真空度和相对真空度）罗茨真空泵系统的选型罗茨真空泵系统是采用优质的罗茨真空泵配单级旋片真空泵和油封液环真空系统将真空系统的真空度提高，抽速提高。
是广泛用于要求大抽速的中真空范围使用。
典型应用：真空冶炼；真空包装；检漏系统；空调制冷等行业真空脱气，干燥用；镀膜系统上分子泵或扩散泵的前级泵等等……..罗茨真空泵（增压型）必须和前级真空泵（单级旋片真空泵，油封液环真空系统，等干式粗低真空泵串联使用如：双级或多级爪型泵，或直排大气的预冷型罗茨泵等）罗茨真空系统将获得比前级泵更髙的抽速和更低的极限压力。
正确的前级泵的选择取决于不同的应用，主要的因素有以下几个：1.所需的抽速和和极限压力2.被抽气体的性质（是否可凝性，易燃易爆，腐蚀性等）3.真空系统的清洁度罗茨真空泵和前级真空泵抽气速率的配比（SROOTS/SBACK）很大程度上由以下二点决定：1）真空系统的效率2）罗茨泵进排气口的压力差限制罗茨泵有二个对称的转子，在泵腔内相向同步转动。
转速髙，容积效率髙，所以相同流量的真空泵罗茨真空泵体积小，重量轻，流量一般在250－13000m3/h。
转子和泵腔之间及转子和转子之间的间隙是比较小的，（通常在0,15- 1mm）然后相对来说可以获得较低的压力（中真空范围）。
重要的是，在气体抽送的腔体中没有润滑油，所以广泛应用在化工真空干燥蒸馏，半导体电子行业等工艺特殊气体的抽送中。
罗茨泵的理论抽速等于：STH＝4×n×Vn ：转子的转速V ：和进气口隔绝时的腔体体积罗茨泵的理论气体流量等于：Q PV,th=Sth Pin由于罗茨泵的间隙，将产生内泄漏，所以将减少被抽的气体量qpv,eff=qpv,th－qpv,int,leakqpv,int,leak=Cgap(Pout-Pin)+Sb×PoutCgap：内部间隙的流导罗茨泵的一个重要的技术参数是：K0（零流量压缩比）它是指罗茨泵在进气口封闭状态下（零流量状态下）泵的排气压力和和泵的进气压力的比值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

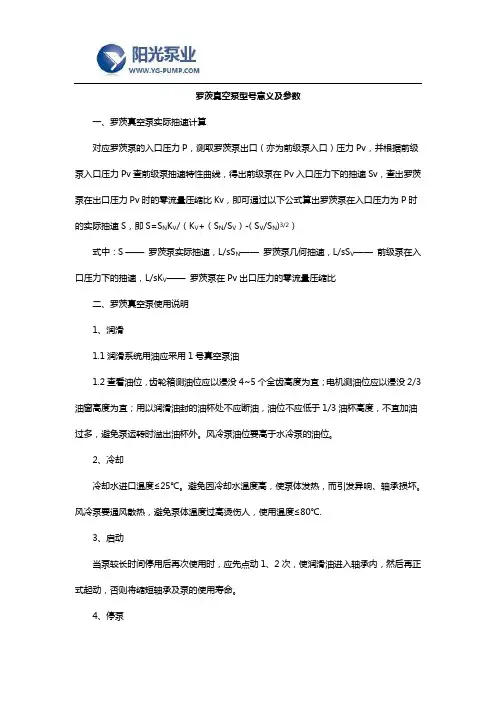

罗茨真空泵型号意义及参数
一、罗茨真空泵实际抽速计算
对应罗茨泵的入口压力P，测取罗茨泵出口（亦为前级泵入口）压力Pv，并根据前级泵入口压力Pv查前级泵抽速特性曲线，得出前级泵在Pv入口压力下的抽速Sv，查出罗茨泵在出口压力Pv时的零流量压缩比Kv，即可通过以下公式算出罗茨泵在入口压力为P时的实际抽速S，即S=S N K V/（K V+（S N/S V）-( S V/S N)3/2）
式中：S ——罗茨泵实际抽速，L/sS N——罗茨泵几何抽速，L/sS V——前级泵在入口压力下的抽速，L/sK V——罗茨泵在Pv出口压力的零流量压缩比
二、罗茨真空泵使用说明
1、润滑
1.1润滑系统用油应采用1号真空泵油
1.2查看油位，齿轮箱测油位应以浸没4~5个全齿高度为宜；电机测油位应以浸没2/3油窗高度为宜；用以润滑油封的油杯处不应断油，油位不应低于1/3油杯高度，不宜加油过多，避免泵运转时溢出油杯外。
风冷泵油位要高于水冷泵的油位。
2、冷却
冷却水进口温度≤25℃。
避免因冷却水温度高，使泵体发热，而引发异响、轴承损坏。
风冷泵要通风散热，避免泵体温度过高烫伤人，使用温度≤80℃.
3、启动
当泵较长时间停用后再次使用时，应先点动1、2次，使润滑油进入轴承内，然后再正式起动，否则将缩短轴承及泵的使用寿命。
4、停泵
停泵时，应先停罗茨泵，待电机停转后，在停前级泵，否则会导致罗茨泵出口压力升高、负荷增大，而引起返油、污染真空管路和泵腔、甚至烧坏罗茨泵电机。
三、罗茨真空泵维护和保养
1、保持泵的清洁，以利于通风散热。
2、每月至少检查一次油质情况，当发现油质明显变色、变稀、乳化等情况，应立即换油。
3、换油时，罗茨泵最好先运转一小时，使油温变热变稀后，在停泵并向泵内放气后再放油加油。
加油时，润滑油中不得混入柴油、煤油、汽油、水等其他饱和蒸汽压较高的介质，以免影响泵的极限压力。
4、拆洗泵及泵内零件时，应使用纱布擦拭；当必须清洗时，可用丙酮或者汽油清洗，但必须注意防火安全，洗完后必须用纱布擦干后方可重新装配。
5、当发现泵有异常声响时，应立即停泵检查或与供应商联系。
八、罗茨真空泵故障及其消除办法（见下表）。
