高压开关柜停送电操作流程

高压开关柜操作程序及注意事项

高压开关柜停送电操作程序

及注意事项

一、停电：

1. 旋转面板上的分合闸转换开关，使断路器分闸。

2. 将断路器手柄插入操作孔，逆时针摇动手柄直至开关进入实验位置。

3. 按下接地开关操作孔的挡板，插入手柄，顺时针旋转手柄直至接地开关合闸。

二、送电

1. 将接地开关手柄插入操作孔，逆时针旋转手柄直至接地开关完全分开，拔出手柄后，操作孔挡板弹起。

2. 再将断路器手柄插入操作孔，顺时针摇动手柄直至开关进入工作位置。

3. 旋转面板上的分合闸转换开关，使断路器合闸。

三、注意事项：

1. 每操作一步后应观察指示灯是否指示正确，确认操作到位。

2. 无法合闸时应检查是否储能，就地合闸时转换开关应在就地位，远方位也不能合闸。

3. 接地开关接地后才可以打开后门，需要开门检修时一定要确认停电且已可靠接地。

4. 跳闸后合闸应先按下综保的复位键清灯，然后再合闸。

5、只有当接地开关分闸后，手车才能被插入到工作位置。

6、只有当手车在试验位置或手车抽出后，接地开关才能合闸。

7、只有当手车在试验或工作位置时，断路器才能被操作。

8、只有当断路器分闸后，手车才能移动。

9、手车在工作位置时，二次插件被锁定不能拔除。

高压开关柜送电、停电(检修)操作规程

高压开关柜送电、停电（检修）操作规程

一、KYN28A-12高压开关柜“五防”联锁操作要求：

1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。

2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。

3.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。

4.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。

5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。

注：KYN28A-12高压开关柜在正常运行时，应闭门操作。

（一）、送电操作程序：

1.通过转运车将断路器手车（或PT手车）推到柜前，把转运车升到合适位置，将转运车前部定位锁孔板插入柜体中隔板插口并将转运车与柜体锁定；手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车平

稳推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手Ⅰ位置，使手车推进机构与开关柜可靠锁定。当确认已将手车与柜体锁定好之后，解除转运车与柜体的锁定，将转运车推开。

2.将手车的二次插头插入开关柜的二次插座内，并用扣件锁定；

3.关闭开关柜后门（电缆室门）和前门（断路器室门）；打开接地刀操作活门，用接地刀操作手柄（逆时针转90°）打开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态。

4.检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断器）处于合闸状态，并观察电源电压属于正常范围后，关闭仪表室门。

配电室高压柜停送电操作规程开关柜停送电规程

配电室高压柜停送电操作规程

高压停电操作规程：

1.高压柜需要停电，需上报供电主管和班长，填写相关操作票，经确认同意后由有高压进网许可证的值班人员进行停电操作，且必须至少有一人监护。

2.穿戴好高压绝缘装备，准备好操作工具。

3.操作仪表板上合、分闸转换开关（先转至预分，再转至分）

使断路器处于分闸位置，同时仪表板上红灯灭，绿灯亮，开关状态模拟指示仪显示分闸状态，分闸成功。

4.将断路器手车摇柄插入摇柄口，逆时针转动摇柄，

摇柄明显受阻并伴有“咔哒”声时，此时手车处于试验位置，继续摇至隔离位置，二次插锁定解除，打开手车室门，手动脱离二次插。（手车主回路断开）

5.观察带电显示器（或验电），若不带电方可继续进行操作。

6.按下接地刀闸操作孔连锁板，将接地开关操作手柄插入中门右下角六角孔内，顺时针旋转，使接地开关处于合闸位置，

接地刀闸合闸指示标志需在中间位置（如果指示标志未在中间位置，说明接地动作机构未到位，进退车碰撞导致动作机构变形，影响对接地刀闸的操作），确定接地开关确已合闸后，完成停电操作。

7.悬挂“有人工作，禁止合闸”警示牌。

高压送电操作规程

1.高压柜需要送电，需上报供电主管和班长，填写相关操作票，经确认同意后由有高压进网许可证的值班人员进行送电操作，且必须至少有一人监护。

2.穿戴好绝缘装备，准备好高压柜操作工具。

3.确认全部柜门已关好，并锁上。（接地开关处于合位时方可关上下门）

4.摘除“有人工作，禁止合闸”警示牌。

5.将接地开关操作手柄插入右下侧六角孔内，逆时针旋转，使接地开关处于分闸位置，操作孔处连锁板自动弹回遮住操作孔，柜下门闭锁。

高压开关柜送电、停电(检修)操作规程

高压开关柜送电、停电(检修)操作规程1000字

一、前言

高压开关柜是电网重点设备之一，其送电和停电操作直接关系到电网运行的安全和稳定。因此，建立一套严谨可靠的操作规程，对保障电网运行安全至关重要。本文主要针对高压开关柜的送电和检修操作提出一些规程和要求，供电网工作人员参考使用。

二、送电操作规程

1. 操作前，应进行必要的安全检查，保障操作人员和工作场所的安全。

2. 打开遥控设备，查询开关柜及阀门是否在正常位置。

3. 切断本地断路器，并锁定，标明“禁止合闸”标志。

4. 安装地线，填充隔离杆高压导线下方空隙。

5. 合闸本地隔离开关，将接地刀具旋转到加速接地位置。将装置上的隔离开关或带电显示仪前的挡板移开。

6. 在铁塔或架空线路中拉通线路后，慢慢合上退出开关，接通本地断路器。在三相电压均为零时合闸本地断路器。同时，逐级合闸其他断路器，按照送电方案操作。

7. 合闸后进行线路运行状态和保护装置情况的检查。

8. 将设备在正常电压下运行10分钟以上，进行实际运行检查。

三、停电操作规程

1. 操作前，应进行必要的安全检查，保障操作人员和工作场所的安全。

2. 根据停电方案，实行合理的停电操作及传达工作。

3. 切断高压隔离开关及本地断路器，将任何一个环节错误判断，会严重影响电网安全。

4. 断开一段电缆或绝缘导线，装上专用短接器，并接地。

5. 将变压器低压侧接地并短接。

6. 在确认线路电压为零后，应及时切断三相电源，并拉上隔振开关，并使用绳索进行固定。

7. 对停电现场进行审查和清理，删除隐患和避免事故发生。

四、检修操作规程

高压开关柜停送电操作流程

停电了？别慌！

首先，咱们得确保电源断了。找到低压配电柜的进线柜，咔嚓

一下，把总负荷开关给断了。这样，电就彻底没了。

然后呢，咱们得看看开关柜的状态。你看，那三个指示灯亮着没？亮着就对了，说明现在开关柜是安全的。

接下来，咱们要按那个停电开关。按下去，听到“咔哒”一声，就说明开关已经断了。再用高压试电器检查一下L1、L2、L3，如果

指示灯都不闪，那就是真的没电了。

为了确保安全，咱们还得合上接地刀。顺时针一转，锁上，这

样就算有人不小心碰到，也不会触电了。别忘了挂上“禁止合闸”

的牌子，提醒其他人这里停电了。

来电啦！准备好没？

送电之前，先把自己武装好，戴上防护用品。然后用高压试电

器检查一下市电，确认一切正常。

接下来，咱们要打开接地刀锁，把“禁止合闸”的牌子取下来。然后逆时针一转，拉开接地刀，这样开关柜就可以正常工作了。

检查一下接地指示，确保它在断开位置，再锁上接地刀锁。这样，就算有人不小心碰到，也不会触电了。

最后，打开开关锁，把开关合上，然后反向蓄能操作一下。这

时候，三个指示灯应该都亮了，说明电已经送上去了。锁上开关锁，搞定！

整个停送电过程，安全最重要。一定要按照规程来，别马虎。

定期对开关柜进行检查和维护，确保它一直正常工作，这样咱们的

电力系统才能稳定运行。

高压开关柜停送电操作票流程

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!

In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!

高压开关柜五防及停送电操作流程

一、概述

高压金属封闭开关设备是由柜体和手车两大部分构成。柜体由金属隔板分隔成四个独立的隔室。

分别是：母线室、断路器手车室、电缆室和继电器仪表室。

手车根据用途分为隔离手、计量手车、断路器手车、PT车、接地手车等，同参数规格的手车可以自由互换。

手车在柜内有实验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。

二、高压开关柜“五防”

高压开关柜有安全可靠的连锁装置，能满足五防规定：

1、防止误分合断路器。

断路器手车必须处在工作位置或实验位置时，断路器才干进行合闸、分闸操作。

2、防止带负荷移动断路器手车。

断路器手车只有在断路器处在分闸状态下才干进行拉出或推入，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。

3、防止带电合接地开关。

断路器手车必须处在实验位置时，接地开关才干进行合闸操作。

4 、防止带接地开关送电。

接地开关必须处在分闸位置时，断路器手车才干推入工作位置，进行合闸操作。

5 、防止误入带电间隔。

接地开关处在分闸位置时，下门及后门都无法打开，没有接地开关的开关柜，装有电磁锁，防止了误入带电间隔。

三、进线柜送电操作流程序

1、关闭所有柜门及后封板,并锁好。（接地开关处在合位时方可关出线柜下门）

2、推转运小车并使其定位，把断路器手车推入柜内并使其在实验位置定位，(推断路器时需把断路器手车地盘上两推拉把手往中间压，同时用力往前推，即往柜内推，断路器到达实验位置后，放开推拉把手，把手应自动复位。)手动插上航空插，关上手车室门并锁好。

3、观测上柜门各仪表、信号指示是否正常。（正常时，保护装置电源灯、手车实验位置灯、断路器分闸指示灯和储能指示灯亮并且指示对的，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。）

高压开关柜五防及停送电操作流程

一、概述

高压金属封闭开关设备是由柜体和手车两大部分构成。柜体由金属隔板分隔成四个独立的隔室。

分别是：母线室、断路器手车室、电缆室和继电器仪表室。

手车根据用途分为隔离手、计量手车、断路器手车、PT车、接地手车等，同参数规格的手车可以自由互换。

手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。

二、高压开关柜“五防”

高压开关柜有安全可靠的连锁装置，能满足五防要求：

1、防止误分合断路器。

断路器手车必须处于工作位置或试验位置时，断路器才能进行合闸、分闸操作。

2、防止带负荷移动断路器手车。

断路器手车只有在断路器处于分闸状态下才能进行拉出或推入，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。

3、防止带电合接地开关。

断路器手车必须处于试验位置时，接地开关才能进行合闸操作。

4 、防止带接地开关送电。

接地开关必须处于分闸位置时，断路器手车才能推入工作位置，进行合闸操作。

5 、防止误入带电间隔。

接地开关处在分闸位置时，下门及后门都无法打开，没有接地开关的开关柜，装有电磁锁，防止了误入带电间隔。

三、进线柜送电操作流程序

1、关闭所有柜门及后封板,并锁好。（接地开关处于合位时方可关出线柜下门）

2、推转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位， (推断路器时需把断路器手车地盘上两推拉把手往中间压，同时用力往前推，即往柜内推，断路器到达试验位置后，放开推拉把手，把手应自动复位。)手动插上航空插，关上手车室门并锁好。

3、观察上柜门各仪表、信号指示是否正常。（正常时，保护装置电源灯、手车试验位置灯、断路器分闸指示灯和储能指示灯亮并且指示正确，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。）

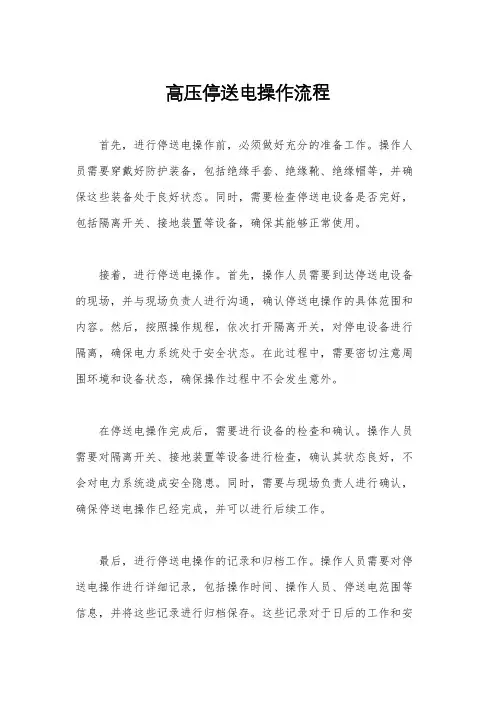

高压停送电操作流程

首先，进行停送电操作前，必须做好充分的准备工作。操作人员需要穿戴好防护装备，包括绝缘手套、绝缘靴、绝缘帽等，并确保这些装备处于良好状态。同时，需要检查停送电设备是否完好，包括隔离开关、接地装置等设备，确保其能够正常使用。

接着，进行停送电操作。首先，操作人员需要到达停送电设备的现场，并与现场负责人进行沟通，确认停送电操作的具体范围和内容。然后，按照操作规程，依次打开隔离开关，对停电设备进行隔离，确保电力系统处于安全状态。在此过程中，需要密切注意周围环境和设备状态，确保操作过程中不会发生意外。

在停送电操作完成后，需要进行设备的检查和确认。操作人员需要对隔离开关、接地装置等设备进行检查，确认其状态良好，不会对电力系统造成安全隐患。同时，需要与现场负责人进行确认，确保停送电操作已经完成，并可以进行后续工作。

最后，进行停送电操作的记录和归档工作。操作人员需要对停送电操作进行详细记录，包括操作时间、操作人员、停送电范围等信息，并将这些记录进行归档保存。这些记录对于日后的工作和安

全管理非常重要，可以作为经验教训进行总结和借鉴。

总的来说，高压停送电操作流程需要严格按照规程进行，确保操作的安全和可靠性。只有这样，才能有效保障电力设备的安全运行，避免事故的发生，保障人员的生命安全。希望所有操作人员都能严格遵守操作规程，做好高压停送电工作，为电力系统的安全运行贡献自己的力量。

高压开关柜停送电倒闸操作流程

高压开关柜停送电倒闸操作流程英文回答：

The operation process of switching on and off the power supply in high-voltage switchgear is as follows:

1. Preparation: Ensure that all necessary safety precautions are taken, such as wearing appropriate personal protective equipment (PPE) and confirming that the area is clear of any potential hazards.

2. Inspection: Before starting the operation, inspect the switchgear and associated equipment to ensure they are in proper working condition. Check for any signs of damage or abnormalities.

3. Isolation: Before performing any maintenance or switching operations, the power supply to the switchgear must be isolated. This is typically done by opening the main circuit breaker or isolator switch.

高压开关柜停送电倒闸操作流程

高压开关柜停送电倒闸操作流程英文回答：

The process of operating a high-voltage switchgear for power outage and restoration involves several steps to ensure safe and efficient operation. Let me walk you through the procedure.

First, it is important to conduct a thorough inspection of the switchgear before initiating any operation. This includes checking for any visible damages, loose connections, or abnormal conditions. It is crucial to ensure that the switchgear is in proper working condition before proceeding.

Next, the operator needs to obtain the necessary authorization and clearance to perform the switching operation. This may involve obtaining a permit to work or coordinating with other departments or personnel involved in the power system.

高压开关柜五防及停送电操作流程

一、概述

高压金属封闭开关设备是由柜体和手车两大部分构成。柜体由金属隔板分隔成四个独立的隔室。

分别是：母线室、断路器手车室、电缆室和继电器仪表室。

手车根据用途分为隔离手、计量手车、断路器手车、PT车、接地手车等，同参数规格的手车可以自由互换。

手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。

二、高压开关柜“五防”

高压开关柜有安全可靠的连锁装置，能满足五防要求：

1、防止误分合断路器。

断路器手车必须处于工作位置或试验位置时，断路器才能进行合闸、分闸操作。

2、防止带负荷移动断路器手车。

断路器手车只有在断路器处于分闸状态下才能进行拉出或推入，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。

3、防止带电合接地开关。

断路器手车必须处于试验位置时，接地开关才能进行合闸操作。

4 、防止带接地开关送电。

接地开关必须处于分闸位置时，断路器手车才能推入工作位置，进行合闸操作。

5 、防止误入带电间隔。

接地开关处在分闸位置时，下门及后门都无法打开，没有接地开关的开关柜，装有电磁锁，防止了误入带电间隔。

三、进线柜送电操作流程序

1、关闭所有柜门及后封板,并锁好。（接地开关处于合位时方可关出线柜下门）

2、推转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位， (推断路器时需把断路器手车地盘上两推拉把手往中间压，同时用力往前推，即往柜内推，断路器到达试验位置后，放开推拉把手，把手应自动复位。)手动插上航空插，关上手车室门并锁好。

3、观察上柜门各仪表、信号指示是否正常。（正常时，保护装置电源灯、手车试验位置灯、断路器分闸指示灯和储能指示灯亮并且指示正确，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。）
