2012钢结构课程设计(梯形钢屋架)任务书
![2012钢结构课程设计(梯形钢屋架)任务书](https://img.taocdn.com/s3/m/dc11a3b41a37f111f1855b8e.png)
钢结构课程设计任务书课程设计题目:梯形钢屋架燕山大学建筑工程与力学学院土木工程系2013年12月一、课程设计的意义与目的钢结构课程设计是建筑工程专业教学计划中一个重要的实践教学环节,对培养学生的基本技能、提高学生对实际结构工作情况的认识和巩固所学的理论知识有重要作用。
课程设计应达到如下目的:→了解钢屋盖设计程序和内容,为毕业后从事实际设计工作奠定基础:→巩固钢结构课程中所学内容(例如材料性能及材料的选择,连接设计及计算,基本构件的设计计算等),并应用于课程设计中:→掌握钢屋架施工图的表达方法和制图规定:→学习书写结构计算书→学习运用规范及有关技术资料。
二、设计资料厂房的跨度分别取l8m、21m、24m,长度为60m,柱距6m。
车间内设有两台30/5吨中级工作制吊车。
梯形屋架,屋架端高分别为1.75m、1.80m、1.85m、1.90m、1.95m、2.00m,屋面坡度分别为i=1/9,1/10、1/11、1/12,1/13,屋架支撑在钢筋混凝土柱上,上柱截面400×400mm,混凝土标号为C25;计算温度最低-20℃.采用1.5×6m预应力钢筋混凝土大型屋面板和卷材屋面。
屋面做法:三毡四油绿豆砂防水层,20厚1:3水泥砂浆找平层,80厚泡沫混凝土保温层。
屋面活荷载标准值0.5kN/m2,雪荷载标准值0.5kN/m2,积灰荷载标准值0.5kN/m2。
由于屋面坡度小、重型屋面,不考虑风荷载。
三、设计内容→屋盖支撑体系布置设计;→屋架设计计算;→屋架尺寸的确定,腹杆的布置,荷载及内力计算,杆件截面的设计,节点设计。
→编写结构设计计算书一份。
要求步骤清楚,计算正确,书写工整。
→绘制屋架施工图一张。
每个同学的设计任务具体内容由表2,表3确定。
四、成绩考核评定根据结构计算书、施工图、答辩及课程设计期间的表现综合评定成绩。
成绩按五级分制计算。
答辩内容为施工图、计算书及课程中的相关内容。
五、参考资料1.建筑结构荷载规范2.钢结构设计规范3.房屋建筑制图统一标准4.建筑结构制图标准5.工民建专业课程设计指南6.课程教材六、设计时间及参考进度设计时间为两周表1 参考进度表七、要求计算书封面统一印制,用纸统一购买。
《房屋建筑学》课程设计任务书
![《房屋建筑学》课程设计任务书](https://img.taocdn.com/s3/m/029465314b73f242326c5f07.png)
类别
门 窗
代号
M C
洞口尺寸(mm)
1. 单元平面图:至少 2-3 个套型,比例 1:50(选做)。 2. 建筑平面图(至少 2 个单元):包括底层平面、标准层平面图和屋顶平面图,比例
1:10O,标准层必须有一个户型布置家具,其他房间标有名称和面积。 3. 建筑立面图:包括正立面、背立面及侧立面图,比例 1:100。 4. 建筑剖面图;1 个(必须剖到楼梯),比例 1:100。 5. 建筑详图:
6
6. 节点详图 实际上是建筑剖面图的局部放大图,用较大的比例(如 1:20)画出。每位同学设计不
小于五个,屋面部分的详图不小于三个,楼梯部分不小于 2 个。 7. 楼梯详图
应尽可能将楼梯平面图、剖面图及踏步、栏杆等详图画在同一张图纸内,平、剖面图比 例要一致,详图比例要大些。
①楼梯平面图:要画出房屋首层、标准层(必要时增加二层平面)和顶层三个平面图。 表明楼梯间在建筑中的平面位置及有关定位轴线的布置;表明楼梯间、楼梯段、楼梯井和休 息平面形式、尺寸、踏步的宽度和踏步数,表明楼梯走向;各层楼地面的休息平台面的标高; 在底层楼梯平面图中注出楼梯垂直剖面图的剖切位置及剖视方向等。
衣机位、排风道、机械排气等。 门厅:2~3 m2 贮藏室;2~4 m2(吊柜不计入) 工作室 6~8 m2
四、设计内容及深度要求
本次设计参考教师给定的住宅方案,根据设计资料确定建筑方案,初步选定主要构 件尺寸及布置,明确各部位构造做法。在此基础上按施工图深度要求进行,但因无结构、 水、电等工种相配合,故只能局部做到建筑施工图的深度。设计内容如下;
2012级电机学课程设计任务书2 (1)
![2012级电机学课程设计任务书2 (1)](https://img.taocdn.com/s3/m/eabd3d67182e453610661ed9ad51f01dc281578e.png)
电机学课程设计任务书1. 三相同步发电机定子绕组设计及电动势计算一台三相同步发电机,f = 50Hz ,n N = 1500r/min ,定子采用双层短距分布叠绕组,q = 3,y 1/τ = 8/9,每相串联匝数N = 108,Y 连接,每极基波磁通量21 1.01510Wb Φ-=⨯,磁通密度01sin(21)21B ννθν∞==++∑。
(1) 计算绕组基本参数,画出槽电动势星形图、绕组展开图;(2) 求导体电动势瞬时值、线圈电动势瞬时值表达式,编程画出相应的电动势曲线;(3) 编程计算基波电动势、各次谐波电动势(50次以上)、相电动势和线电动势的值,并画出谐波电动势频谱图;(4) 取不同的y 1/τ值,编程计算各次谐波(50次以上)、相电动势和线电动势的值,并画出谐波电动势频谱图,并分析基波和5、7、11次谐波的绕组系数值,说明采用短距和分布绕组对电动势波形有何影响。
2. 三相异步电机定子绕组设计及磁动势计算三相异步电动机,P N = 40kW ,U N = 380V ,I N = 75A ,定子绕组采用△连接,双层叠绕组,4极,48槽,y 1/τ = 10/12,每槽导体数为22,a=2。
(1) 计算绕组基本参数,画出槽电动势星形图、绕组展开图;(2) 求各相脉振磁动势瞬时值、三相合成磁动势瞬时值表达式,编程画出相应的磁动势曲线;(3) 编程计算单相磁动势基波和各次谐波(50次以上)的幅值,并画出谐波磁动势频谱图;(4) 编程计算三相合成磁动势基波和各次谐波(50次以上)的幅值,并画出谐波磁动势频谱图;(5) 取不同的y 1/τ值,重复(3)和(4),并分析基波和5、7、11次谐波的绕组系数值,说明采用短距和分布绕组对磁动势波形有何影响。
3. 单相异步电动机启停、正反转、调速和制动控制系统设计 一台单相异步电动机,P N = 80W ,U N = 220V ,f N = 50Hz ,P = 2,ηN = 60%,cos φN = 0.9,n N = 1395r/min ,2相(启动绕组和工作绕组)。
施工组织课程设计任务书和指导书
![施工组织课程设计任务书和指导书](https://img.taocdn.com/s3/m/ca2fbd4849d7c1c708a1284ac850ad02de800728.png)
课程代码制订人制订日期审定人 审定日期通过本次课程设计,使学生掌握单位工程施工组织设计的编制方法和编制 步骤,能正确运用所学的基本理论知识,独立完成单位工程施工组织设计。
单位工程施工组织设计图纸由指导教师提供,工程量采用预算作业成果。
官山三路1、施工组织设计的任务 (1)编写施工方法与施工方案。
(2)编写施工准备工作,计划与各项资源需要量计划表。
(3)绘制施工进度计划表。
(横道图一张) (4)绘制施工平面布置图。
(3#图一张)(5)编写各项技术组织措施与各项技术经济指标。
2、施工组织设计的主要内容(1)工程概况。
主要内容:建造特点,结构特点简介,以及装修特点,施拟建工程茂 名 路工条件,地形,地貌,特点简介,以及工程所在处的社会,经济环境。
(2)施工方法与施工方案。
主要内容:施工程序,施工流向;主要分部份项工程的施工方法;主要施工机械的选用;施工新技术,新方法,新材料的运用。
(3)施工准备工作与施工进度计划表。
主要内容:施工准备工作计划表,分部份项工程的划分;进度控制的计划系统,进度控制实施计划,编制横道图。
(4)各项资源需要量计划表。
主要内容:水泥、砂、石砖、钢材以及各构配件需要计划表。
(5)施工平面图。
主要内容:水平及垂直运输机械的布置,主要材料及构配件的堆放,仓库,搅拌站的布置,暂时设施的布置,施工现场道路,给排水,供电网络布置。
(6)各项技术组织措施与各项技术经济指标。
主要内容:文明施工各项措施、安全、质量措施,节约材料措施,各级技术管理人员职责等。
1、书写的清晰,条理清晰,内容符合实施施工要求,用4A 纸书写。
2、进度计划表要用3# 图纸绘制;横道图一张。
3、施工平面图用3# 图纸绘制,应用标准图例绘制。
4、按设计内容顺序装订成册。
5、独立完成,如发现有抄袭现象,当零分处理。
1 周总成绩=出勤成绩 20%+评阅成绩 80%,具体标准如下:1)优秀标准: 90 分~100 分2)良好标准: 80 分~89 分3)中等标准: 70 分~79 分4)及格标准: 60 分~69 分5)不及格标准: 1 分~59 分课程代码制订人制订日期审定人审定日期学分:1 分学时:20 学时合用专业:建造工程管理通过本次课程设计,使学生掌握单位工程施工组织设计的编制方法和编制步骤,能正确运用所学的基本理论知识,独立完成完整的单位工程施工组织设计。
课程设计设计任务书范文
![课程设计设计任务书范文](https://img.taocdn.com/s3/m/3a29e0390a1c59eef8c75fbfc77da26925c5960f.png)
课程设计设计任务书范文一、课程目标知识目标:1. 让学生掌握课程相关的基本概念和原理,如XXX(具体概念),并能够准确理解和运用。
2. 引导学生理解课程内容与其他学科领域的联系,形成跨学科的知识网络。
3. 帮助学生了解我国在该领域的发展现状及趋势,培养学生的科学素养。
技能目标:1. 培养学生运用XXX技能(如分析、计算、实验等)解决问题的能力,提高解决问题的效率。
2. 培养学生的团队合作能力和沟通能力,能够就课程相关问题进行有效讨论与分享。
3. 培养学生运用现代技术手段(如网络、软件等)获取和整理信息的能力。
情感态度价值观目标:1. 激发学生对课程内容的兴趣,培养学生主动学习的热情。
2. 培养学生具有积极的探究精神,敢于面对困难和挑战,勇于提出问题和解决问题。
3. 引导学生树立正确的价值观,关注社会发展,增强社会责任感和使命感。
课程性质:本课程旨在让学生掌握学科基础知识,提高综合运用能力,培养科学素养和人文素养。
学生特点:学生具备一定的自主学习能力,但需进一步培养团队合作和沟通能力;学生对新鲜事物充满好奇,但需引导其正确对待信息。
教学要求:结合学生特点,注重启发式教学,激发学生兴趣,提高学生的参与度;强调实践操作,培养学生的动手能力和创新能力;关注个体差异,因材施教,使每个学生都能在原有基础上得到提高。
通过本课程的学习,实现以上课程目标,为学生后续学习和发展奠定基础。
二、教学内容根据课程目标,本章节的教学内容主要包括以下几部分:1. 理论知识学习:- 掌握XXX概念及其相关原理(对应教材第X章);- 理解XXX与XXX之间的联系与区别(对应教材第X章);- 了解我国在XXX领域的发展现状及趋势(对应教材第X章)。
2. 技能训练:- 学习并运用XXX技能解决实际问题(对应教材第X节);- 培养学生运用现代技术手段(如网络、软件等)获取和整理信息的能力(对应教材第X节)。
3. 实践活动:- 设计XXX实验,培养学生的动手操作能力(对应教材第X实验);- 开展团队合作活动,提高学生的沟通与协作能力(对应教材第X活动)。
课程设计任务书
![课程设计任务书](https://img.taocdn.com/s3/m/1b8f7ed45022aaea998f0f42.png)

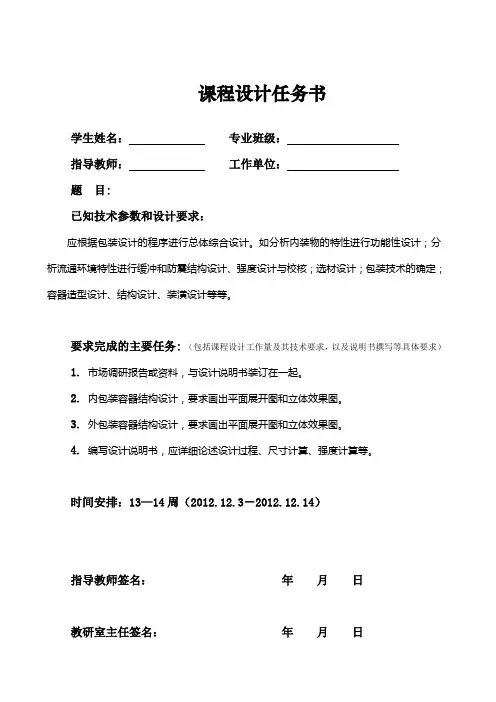

课程设计任务书
