电声基础知识

合集下载

电声器件知识介绍

电声器件知识介绍

24
动圈式扬声器的主要参数
额定阻抗的测试方法:
用替代法进行,
馈给扬声器的
电流通常选用
声频
Rs
50mA±10%, 信 号
测量原理图如右 发生器
K
Rk
SP
有效值电压表
25
动圈式扬声器的主要参数
三、额定共振频率 共振频率是在扬声器单元的阻抗模值随频率递增变化
的曲线上,出现第一个阻抗极大值时所对应的频率。
额定共振频率值的允许偏差一般取±15%,例如 ƒ0=50±15%Hz,但纸盆如果是全纸的一般允许偏差取±20%。
结合上面的阻抗曲线测量,现在的数字式电声测试系 统都是采用恒压法一次性测试同时得到阻抗曲线及共振频 率ƒ0
26
动圈式扬声器的主要参数
四、频率响应与有效频率范围
扬声器的频率响应就是用曲线来表示扬声器 的输出声压级与频率之间的关系,这个曲线通常 是在自由声场条件或半空间自由声场条件下测得的。 信号源可用正弦信号或1/3oct的窄带噪声信号测 试,测试频率至少应覆盖扬声器的有效频率范围 。
2、频率: 声源每秒振动的次数称为频率,单位为Hz. 人耳可听得见的声波频率范围约为20Hz~ 20000Hz,即音频范围
3、声速: 在介质中传播速度称为声速。 固体最快,例如:钢铁中约为6100m/s; 液体次之,例如:水中约为1480m/s;空气中最慢,约340m/s。

压电电声教材-声学基础知识

压电电声教材-声学基础知识
−13
PAr = 10 −12 W W)
(注:在 L.L.白瑞纳克“声学”一书中, PAr = 10 △声级 (dB)
在声级计上通过计权网络读出的声压级称为声级,为了反映人耳听觉特性有 A、B、C、 D 四个计权网络。A 网络是模拟人耳对 40□方纯音的响应。目前噪声测试中常用 A 计权,一 般用 dBA 表示。此外,它还有相应的时间计权与频率计权配合使用反映人耳特性。所谓时 间计权实际上就是时间平均特性,包括三种检波指示特性,即:快(F) 、慢(S) 、脉冲(I) 。 快特性检波电路的时间常数为 125µs,慢特性为 1000µs,两者测稳定连续声时无差别。 所以声级是一种近似的响度级。 △响度 (宋)
P U
P —该表面上的平均有效声压
ZS(N·S/m3)
U —经过该表面的有效容积速度
△声阻抗率
ZS =
P V
△特性阻抗
ρ 0 C (N·S/m3)
在自由平面前进中一点的有效声压与该点有效质点速度之比。在数值上它等于媒质密 度与声速之乘积,它的单位名称又称瑞利(Rayl) 。 △声强度 I(W/m2)
媒质中一点的静压强是指该点处无声波存在时的压强。 大气中取 P0=105(Pa) △声压 P(Pa)
声波在传播时在媒质中产生的愈量压强(静压强的增量变化) 。 对于正弦变化声压, P有效 = △纵波 △横波 △声线 △波长

电声学基础知识

电声学基础知识

电声学基础知识

(参考资料之一)

《音频声学简介》(5页)《电声学名词及物理意义》(4页)

深圳市美欧电子股份有限公司

南京电声技术中心

《音频声学简介》

§1声波的概念

右运动时,使空气层质点产生压缩,空气层的密度增加,压强增大,使空气层处于“稠密”状态;活塞向左运动时,则空气层质点膨胀,空气层的密度将减小,压强亦将减小,使空气层处于“稀疏”状态。活塞不断地来回运动,将使空气层交替地产生疏密的变化。由于空气分子之间的相互作用,这种交替的疏密状态,将由近及远地沿管子向右传播。这种疏密状态的传播,就形成了声波。

§2描述声波的物理量

一、声压

大气静止时的压强即为大气压强。当有声波存在时,局部空气产生稠密或稀

疏。在稠密的地方,压强将增加,在稀疏的地方压强将减小;这样,就在原有的大气压上又附加了一个压强的起伏。这个压强的起伏是由于声波的作用而引起的,所以称它为声压;用p 表示。声压的大小与物体(如前述的活塞)的振动状态有关;物体振动的振幅愈大、则压强的起伏也愈大,声压也就愈大。然而,声压与大气压强相比,是及其微弱的。

存在声压的空间,称为声场。声场中某一瞬时的声压值,称为瞬时声压)(t p 。在一定的时间间隔中最大的瞬时声压值,称为峰值声压。如果,声压随时间的变化是按简谐规律的,则峰值声压就是声压的振幅。瞬时声压)(t p 对时间取方均根值,即

⎰=

T

e dt t p T

p 0

2

)

(1 〔1〕

称为声压的有效值或有效声压。T 为取平均的时间间隔。它可以是一个周期或比周期大得多的时间间隔。一般我们用电子仪器所测得的声压值,就是声压的有效值;而人们习惯上所指的声压值,也是声压的有效值。

第一章 电声基础知识

第一章 电声基础知识

电声基础知识

引言

一、电声学的定义及扬声器技术发展的原因:

1.定义:电声学(Electroacoustics)是研究声电相互转换的原理和技术以及声信号的储存、加工、测量和利用的学科,从频率范围来讲主要是可听频段,有的也涉及次声和超声频段。

电声的诞生是以贝尔和华生发明电话机,爱迪生发明留声机为标志的。扬声器是一种电声器件,它的雏形最初是作为电话用的耳机而发明的。在这一百多年间,扬声器有了不断的发展,成为目前能适应高保真重放所需要的产品。

2.扬声器技术发展原因:最近扬声器技术的发展,一方面是由于设计技术的发展,另一方面则是由于振膜、磁体、粘接剂等材料的发展。因此,最近高保真扬声器在提高音质的同时,容许输入功率也大幅度地提高。这是为了适应需要大声压的舞蹈音乐重放,在高保真扬声器方面的发展。

3.扬声器的物理特性与音质间的关系:有人认为,在高保真设备中,对音质起主要作用的是扬声器。事实上,将扬声器切换后,音质会发生突然的变化。此外,除去扬声器以外的其他部件优劣几乎都是由物理特性来判断的,但对扬声器都会有“物理特性好的音质并不好”的看法。这是因为实际听到的音质:①是扬声器本身的特性和听音室的声学特性共同决定的;

②对扬声器中细微差别的物理特性还不能被测量到;③对音质判断时,是依靠个人记忆来定出的,容易产生个人的差别。

判断扬声器的物理特性与音质间的关系,是从事扬声器研制、设计的技术人员多年研究的课题。

4.电声学与主观因素的关系:电声学是一门与人的主观因素密切相关的物理学科,原因是从声源到接收都摆脱不了人的主观因素。声音是多维空间的问题(音调、音色、音长、声级、声源方位及噪声干扰等),每一维的变化都对听感有影响。复杂的主观感受并不是任何仪表所能完全反映的,这必然联系到生理和心理声学,语言声学,甚至音乐声学等各个方面问题,形成了电声学的特色和它的复杂性。

电声学基础知识

电声学基础知识

音箱(腔体)的作用
腔体和gasket的目的是为了隔开前后声波,避免声音短路效应 而腔体的大小左右着SPK&RCV的低频重放
March 2009
AAC Acoustic
31
两种常用的BOX形式
正发音BOX
侧发音BOX
结构和设计相对简单 成本低 需要的出声空间大,对 整机外观

Qes Qms Qes Qms
总品质因数Qts、扬声器单元的等效容积Vas和共振频率Fo一起,足以确定扬声器的低频性能。
扬声器主要电声特性
指向特性 扬声器的指向特性,即是扬声器所辐射的声压在空间的分布状况。低频时,声波的波长很 长,远大于扬声器尺寸,扬声器可看作点声源,其辐射是无指向性的。随着频率增加,波长 变短,扬声器的辐射将出现明显的指向性。
前盖
盆架
扬声器前盖,一方面用来保护音膜,在周转过程中不 损伤音膜。另一方面,方便客户组装。
前盖一般是用塑料例子或者金属做成。
前盖的要求: 1.强度高,不容易变形。
Βιβλιοθήκη Baidu2.耐高温,在高温下不容易变形。
电声学基础知识
1
扬声器的基本原理和结构
2
扬声器的主要电声特性
3
扬声器的主要零部件
4
扬声器腔体
5
扬声器测试
音圈输入交变音频电流时,音圈受到一个交变推动力产生交变运动,带动纸盆振动,反复推动空气而发音。

喇叭基础知识

喇叭基础知识

电动式扬声器的结构(盆架)
铁盆
盆架frame(简称FR)也可称(盆架 铁框)作用: 支撑鼓纸+音圈+弹波组成的振动系统,并连接磁气回路(与极片相连). 盆架(FR)(盆架 铁框)材质: 1.铁(冷轧钢板):冲压成型.价格便宜.挠性大.会漏磁表面通通常处理有五彩电镀;烤黑;电黑,加以防 秀 2.压铸铝:压铸成型.价格贵.刚性好.不导磁,一般用高档HI-FI SPK 3.塑料:射出成型.价格偏贵.(模具费贵).强度低.不导磁,防水喇叭及汽车喇叭常用,塑料框的材质多为 ABS或ABS加纤以增高耐热及强度。有些游艇上使用的塑料框的材质为ASA料,可以延长塑料框受紫外线 照射而变颜色的时间
电动式扬声器的结构(鼓纸)
1.根据锥盆截面形状的不同,锥形扬声器的锥盆可以分为直线形、抛物线形和指数形3种 ,不同的截面形状曲 线,其频响曲线不一致,音质也会有所不同。指数形适合做中高频或全频带扬声器,抛物线形适合做低频单 元。 2.A是一般形状,各形状性能之不同点,厥(jue)在其周波数特性,所在之高音再生界限周波数带域(高音 共振周波数)和指向特性。此系依据鼓纸锥体之半顶角来决定。至于高音共振周波数,顶角越小越能发挥高 周波数特性,故A、B、C、三种形状比较,则A比C有利,B则介于两者之间。 3.目前扬声器中使用的折环主要有纸折环、布折环、泡沫折环和橡胶折环4种。这几种折环的内阻尼互不相 同。折环的形状对扬声器的性能有很大的影响,常见的有波纹式和圆环式两种。 其次是振动板指向性,振动板是整体作相同的运动(即鼓纸在振动时的前后运动,也叫做活塞运动),而且 在其运动范围内几乎没有多大的差别,但是振动板的中心部分和周边部分却有不同之处,面产生一叫做分运 动的现象,而且在高音域的分割振动,它的特点是顶角越大,其指向性也越高。

电子技术基础与技能第7章 电声转换器件

电子技术基础与技能第7章 电声转换器件

7.1电声转换器件的基础知识—1.扬声器
4.各种扬声器的特点和作用
号筒式扬声器多是高音扬声器,主要应用在要求较高的音箱等还 音系统中。室外广播用的高音喇叭也是一种号筒式扬声器 。
7.1电声转换器件的基础知识—1.耳机
1.耳机分类 头戴式、耳挂式、耳塞式、听诊式和手持式 单声道耳机和立体声耳机 ;电动式、电磁式、压电式、静电 式、平膜式、平板式等
【技能目标】

什么是电声转换器件?
电声换能器件包括能够将电信号转换为声音的
扬声器、耳机、讯响器和蜂鸣器等,能够将声 音转换为电信号的传声器,能够-进行电磁转换 的磁头和具有压电效应的晶体等。
7.1电声转换器件的基础知识—1.扬声器
1.扬声器的种类
电动式、舌簧式、压电式和气动式;纸盆式、球顶式、号
筒式、带式和平板式;高音、中音、低音和全频扬声器 2.扬声器的符号
文字符号一般为“BL”
7.1电声转换器件的基础知识—1.扬声器
7.1电声转换器件的基础知识—1.扬声器
3.扬声器的技术指标
(1)额定功率
0. 1W、0.25W、0.5W、1W、5W、10W、50W、100W、200W (2)标称阻抗 4Ω、8Ω、16Ω等 (3)频率范围 低音扬声器的频率范围为30~8000Hz, 中音扬声器的频率范围为200~10000Hz, 高音扬声器的频率范围为2000~16000Hz。

《电声基础知识》课件

《电声基础知识》课件

4
探索智能音箱和虚拟智能助手的工作原理和 功能。
未来发展趋势
声音识别和合成技术的 进一步提升
展望声音识别和合成技术的未 来发展,如语义理解和情感识 别。
智能音箱和虚拟智能助 手的应用场景不断扩大
探索智能音箱和虚拟智能助手 在家庭、商业和医疗领域的应 用。
将电声技术应用到更多 领域
展示电声技术在汽车、游戏和 虚拟现实等领域的潜在应用。
Baidu Nhomakorabea
声音的数字化和压缩
介绍数字信号处理技术和声音压 缩算法。
声音的处理技术
探索声音处理技术,如均衡器和 混响器。
应用领域
1
录音和音频信号处理
介绍录音技术和音频信号处理方法。
音乐产业中的应用
2
探索电声技术在音乐制作和演出中的应用。
3
语音识别和合成
讲解语音识别和合成技术的原理和应用。
智能音箱和虚拟智能助手
《电声基础知识》PPT课 件
电声基础知识的概述,包括电声基础概念介绍和声波的产生和传播。
电声设备
麦克风
介绍不同类型的麦克风,如动圈麦克风和电容式麦克风。
扬声器
讲解扬声器的工作原理和不同类型,如喇叭和震膜式扬声器。
耳机
介绍耳机的种类,如开放式耳机和封闭式耳机。
信号处理
声音的采集
详细讲解声音的采集方法,如麦 克风阵列和传感器。

电声技术常规知识点整理.

电声技术常规知识点整理.

电声技术常规知识点整理

本课程常规知识点整理如下,部分有解释。剩下的会在以后交流中涉及到。

教育电声的概念

教育电声的分类:1.广播系统2.节目制作系统3.语言学习系统

声场与声波:

1.声场媒质及其基本参量

2.平面声波的基本性质

3.球面声波的基本性质

声场中的能量:

1.声能量与声能量密度

2.声功率与声强

声波的传播

1.声波的反射与透射

2.声波的干涉

3.声波的绕射

人类听觉的基本特征:

1.响度

2.音高

3.音色

4.可闻声的频域特征

5.可闻声的时域特征

6.人耳听觉的非线性双耳效应

立体声的听觉机理:

1.立体声的特点

2.听觉定位机理

3.声像及声像定位

听觉特性对电声技术的要求:

1.频域要求

2.时间域要求

3.非线性失真要求

室内声场:

1.混响和混响时间

2.室内声的分布

室内音质的改善:

1.常见声缺陷及对音质的影响

2.室内音质改善的建筑声学方法

吸声与隔声材料的结构与机理:

1.吸声材料与吸声机理

2.隔声材料与隔声机理

电—力—声类比:

1.振荡电路系统

2.力学振荡系统

3.声学振荡系统

电动式扬器:

1.电动式扬声器的电,力,声原理

2.电动式扬声器特性

扬声器系统:

1.扬声器分频系统

2.声柱

耳机:

1.耳机的放声方式

2.几种常用的耳机的结构,原理与性能

3.耳机的正确选用

传声器的原理与特性:

1.动圈式传声器

2.电容式传声器

传声器的选择与使用:

1.传声器的技术特性

2.传声器的选用原则

3.传声器的干扰问题

磁记录基础:

1.铁磁材料的磁化与磁化曲线

2.软磁性材料与硬磁性材料

音频信号录放原理:

1.录音原理

2.放音原理

3.消音原理

录音,放音的补偿:

电影还音技术

电影还音技术

数字电影还音技术
在ISO 推荐的标准中,对噪声测量方法作了以下规定:(1) 当线性声级未超过60dB时,采用A特性曲线的计权网络; (2)当60dB<Lin<l2OdB时,采用B特性曲线的计权网络; (3)当Lin>120dB时,则须采用C特性曲线的计权网络。 实践证明,不论噪声强度高还是低,A声级都能很好的反 映人对噪声响度和吵闹的感觉;而且,A声级同人耳的听 力损伤程度也能够对应的很好,即A声级越高,损伤也越 严重。 20世纪70年代后,人们基本上都采用A声级来作为评价标 准,B声级基本上不用了,C声级只作为可听声范围内的 总声级的读数来使用。
数字电影还音技术
等响曲线
数字电影还音技术
等响曲线的定义与定性叙述
描述等响条件下声压级与频率的关系曲线称为等响曲线,是重要的 听觉特征之一。即声音的频率不同,它和1000Hz纯音等响时声压级随 频率变化的曲线称为等响曲线,如下图所示。等响曲线是一个统计 曲线,考虑了人群的听觉特征。 图中每条曲线上对应于不同频率的 声压级是不相同的,但人耳感觉到的响应却是一样,每条曲线上注有 一个数字,为响度单位,由等响曲线族可以得知,当音量较小时,人 耳对高低音感觉不足而音量较大时,高低音感觉充分,人对1000Hz4000Hz之间声音最为敏感。例如,1000Hz的声音的声强级是60dB, 而另一个频率的声音听起来与60dB的1000Hz声音一样响,则这个声音 的响度级就是60方;而50dB的100Hz纯音和40dB的1000Hz纯音等响, 即两者位于同一条40方等响曲线上。上图中,

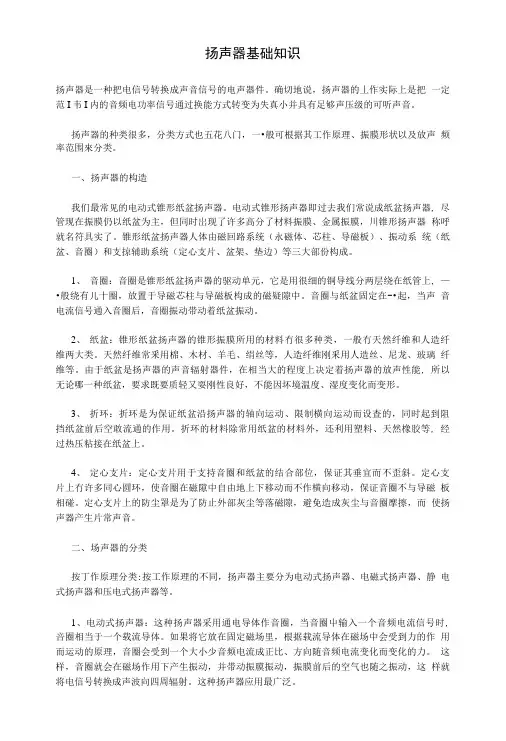

扬声器基础知识培训资料

扬声器基础知识培训资料

扬声器基础知识培训资料

tclav事业部电声实验室培训资料事业部-电声实验室培训资料事业部扬声器基础知识1、扬声器的一般介绍2、电动式扬声器的工作原理3、电动式扬声器的结构

赵福彬2021-12-17

v0.1

1/43

tclhomenetworkingbutcl家庭网络事业部

1.扬声器的一般介绍1.扬声器是一种电声换能器,1.扬声器是一种电声换能器,它通过某种物理效应把电能扬声器是一种电声换能器转换成声能。转换成声能。用以实现电声

能转换的物理效应有很多因此,按物理效应的不同,,因此,按物理效应的不同,可能把

扬声器分成若干类型。类型。1.1如利用馈有音频电流的电磁铁与连有振膜的衔铁之1.1

如利用馈有音频电流的电磁铁与连有振膜的衔铁之间相互作用来实现电声能之间的转换的,间相互作用来实现电声能之间的转换的,称为电磁式扬声器。(利用了磁极之间的互相吸

引力)。(利用了磁极之间的互相吸引力磁式扬声器。(利用了磁极之间的互相吸引力)

2/43

tclhomenetworkingbutcl家庭网络事业部

1.扬声器的通常了解

1.2利用压电体的反向压电效应来实现电声能之间转换1.2利用压电体的反向压电效

应来实现电声能之间转换称为压电扬声器。的,称为压电扬声器。

3/43

tclhomenetworkingbutcl家庭网络事业部

1.扬声器的通常了解1.3利用促进作用于电极间的吸引力去表达意见的扬声器.该speaker就是将连动电极(振动板)和紧固电极置放在恰好相反方向,构成一种电容,在这

两电极间减少电压,利用电荷产生的吸引力而制成的speaker。两电极间减少bias用的直流电甩和声音电压,为了发生改变吸引力而并使振动板(膜)振动,使声音电磁辐射过来。

电声基础知识

电声基础知识

电声基础知识

来源:网络

首先,我们来谈谈如何认识一个喇叭单元,这是我们每个生产厂家、每个扬声器系统设计人员要面对的一个最基本而又是最重要的问题。根据我国目前的生产和工程设计的实际情况来看,可以从以下六个方面的客观物理特性来认识喇叭单元。(注:主观听感是认识喇叭单元的另一种重要方法,随着科学技术的进步,客观物理特性的描述与主观听感愈来愈趋于一致。也就是说,随着科学技术的发展,我们将能够用客观物理特性的描述来表达主观听音的心理感受。)

一、T/S参数

T/S参数是由THIELE和SMALL先生首先提出的扬声器系统数学模型的基本参数。

T/S参数在扬声器系统设计的指导作用已经被生产厂家、工程设计人员所普遍接受,在几乎所有常见的电声测试系统、扬声器系统设计软件上得到支持。T/S参数由小信号参数和大信号参数组成。

小信号参数包括四个基本参数:

1.Fs为扬声器单元的谐振频率。

2.Vas为扬声器单元的等效容积。

3.Qes为扬声器单元的电Q值。

4.Qms为扬声器单元的机械Q值。

大信号参数包括两个基本参数:

1.Pe(max)为扬声器单元的散热能力所确定的最大功率额定值。

2.Vd为扬声器单元振膜在最大振幅时所推动的体积。

上述参数主要是向我们提供了模拟和设计喇叭单元在谐振频率附近的频率响应特性的依据,通过合理地优化箱体结构参数,从而达到我们所期望的扬声器系统频率响应,用以满足不同的使用场合和不同的使用要求。从某种意义上讲,T/S参数没有更好,只有更合理和更合适。例如Fs/Qts的比值在那个范围适合那一类声箱系统,Vas如何取值更为合理等。T/S参数最重要的是它们如何搭配和优化。

电声技术知识基础

电声技术知识基础

4、声波的范围
超声:大于20KHz的超声波信号 可听声:20—20000HBaidu Nhomakorabea的音频声波 次声:频率低于20HZ的声波
次声
可听声
超声
声频
<20H 20Hz z
20kHz >20KH z
声波的范围
可听声 可听声是人耳可以听到的声音。人耳对声音能否听到,取决于声音的强度和频率。 频率太低或太高时,人耳便听不到。可听声的频率范围一般选为20~20 K赫。
人耳听觉特性曲线
三、电声学
1、简述
概述 电声原理与技术是在声学理论基础上,主要研究声音信号的产生、传播及加工处 理,并研究影响音质的因素及环境条件的一门应用技术学科.电声原理与技术综合 了物理声学、听音心理、建筑声学、现代电子技术及计算机技术的相关知识, 是一门实践性极强的学科。
电声学总的发展趋势是:电声器件和电声设备朝着高保真、立体声、高抗噪能 力、高效率、高通话容量的方向发展;还要经行音质评价的研究、改善录放技 术以及音响加工技术;提高检测声信号的能力仍是声测技术的主攻方向。
1、扬声器 2、传声器 3、蜂鸣器 4、压电器件
音质评价
客观规则指标: 失真度: 谐波失真“﹤3%”; 相位失真: 低音模糊,影响中频声像空位。 抖晃失真: 音调失真的均方根:录音机﹤0.1%,Hi-Fi﹤0.005% 录像机: ﹤0.3%, 现盘机:﹤0.001% 频响: 优质1—200KHZ 瞬态响应: 是指音响系统对实变信号的跟随能力。(反映音质的透明度、层次感)

电声学基础知识

电声学基础知识

电声学基础知识

(参考资料之一)

《音频声学简介》(5页)《电声学名词及物理意义》(4页)

深圳市美欧电子股份有限公司

南京电声技术中心

于“稠密”状态;活塞向左运动时,则空气层质点膨胀,空气层的密度将减小,压强亦将减小,使空气层处于“稀疏”状态。活塞不断地来回运动,将使空气层交替地产生疏密的变化。由于空气分子之间的相互作用,这种交替的疏密状态,将由近及远地沿管子向右传播。这种疏密状态的传播,就形成了声波。

§2 描述声波的物理量

一、声压

大气静止时的压强即为大气压强。当有声波存在时,局部空气产生稠密或稀疏。在稠密的地方,压强将增加,在稀疏的地方压强将减小;这样,就在原有的大气压上又附加了一个压强的起伏。这个压强的起伏是由于声波的作用而引起的,所以称它为声压;用p 表示。声压的大小与物体(如前述的活塞)的振动状态有关;物体振动的振幅愈大、则压强的起伏也愈大,声压也就愈大。然而,声压与大气压强相比,是及其微弱的。

存在声压的空间,称为声场。声场中某一瞬时的声压值,称为瞬时声压)(t p 。在一定的时间间隔中最大的瞬时声压值,称为峰值声压。如果,声压随时间的变化是按简谐规律的,则峰值声压就是声压的振幅。瞬时声压)(t p 对时间取方均根值,即

=T e dt t p T p 02

)(1 …1‟

称为声压的有效值或有效声压。T 为取平均的时间间隔。它可以是一个周期或比周期大得多的时间间隔。一般我们用电子仪器所测得的声压值,就是声压的有效值;而人们习惯上所指的声压值,也是声压的有效值。

声压的大小,表示了声波的强弱。目前国际上采用帕(a P )作为声压的单

广播电声基本知识

广播电声基本知识

87M-108M
48.7M- 92M
167M- 223M
470M- 958M
波长(M) 570-187
130-11.5
3.5-2.78 6.16-3.26 1.8-1.35 0.64-0.31
备注:VHF-I段和VHF-III段也称VHF-L段和VHF-H段。
第一章 广播电声基本知识
打开收音机或是电视机,远在万里之 外的节目就来到用户的家中,这靠的 是无线电波的传递,那么这个过程是 如何进行的呢?要更好地接收各种波 段的节目,必须掌握无线电波的传输 方式。
第一章 广播电声基本知识
第一章 广播电声基本知识
广播是一种传递声音信息的大众传播媒介,而电视是 一种以传递声音和图像信息为主的大众传播媒介,为 了能够良好地完成传播声音和图像,必须借助于一个 庞大的广播系统和电视系统来完成。
第一章 广播电声基本知识
1.1什么是广播电视系统
听声音和看图像是人们接受外界信息两种最重要的手段,但是 声音和图像都有一个共同的特点:很容易受到空间的限制,无 法传递得很远,也无法克服时间的约束,呈现“稍纵即逝、不 可逆转”的特点.我们不可能听到很远的声音,看清很远处的 图像:更不可能听到、看到已经逝去的声音和图像。而听到远 处的、过去的声音;看到远处的、过去的图像恰恰是大众传播 的任务。因此,需要研究一种方法,使声音和图像的传递能够 克服时空局限。

电声技术 第一章绪论

电声技术 第一章绪论

现代教育电声系统分类
录音系统 利用录音设备把教学所需要的各种真实的、规 范的声音,记录下来,作为有声资料储存起来, 需要时随时提取重放,它在提供标准语言示范、 强化语言技能训练以及方便个别化学习等方面 的教学功能特别显著是人们获取知识的重要工 具。
现代教育电声系统分类
无线广播 无线广播将声音信号经过调制后,利用无线电 波将调制后的声音传递到异国他乡。这种广播 方式在遇天灾人祸等突发事件中,具有不可低 估的作用,特别是遍布全国的一千多家广播电 台,能使广大城乡和边远地区普遍受益。
教育电声系统的形成与发展
60年代到70年代,电声器件、电声设备朝着高 保真、高灵敏度、宽频带、高抗噪能力的方向 发展,立体声技术已经成熟。 1962年荷兰菲利浦公司的盒式录音机问世,随 着录音机和磁带技术的迅速发展,盒式录音机 的水平也日益提高,自动偏磁、杜比降噪、频 带展宽、锁相环路立体声解码等新技术的应用, 使盒式机的性能迅速提高,
现代教育电声系统分类
有线广播(局域扩声) 学校、超市、农村以及县,乡、镇的有线广播 台、站为核心,构成了庞大的大功率有线广播 体系,不断地向听众传播各种信息,这一类在 整个广播系统中占有举足轻重的地位。
现代教育电声系统分类
有线广播(扩音—音乐广场) 声源主要来自于录音资料,通过磁带录音机、 激光唱机等录放设备来播放信息。 这类扩音系统与上述扩声系统不同,其一,不 存在声反馈的问题;其二,它追求的往往是音响 的完满和高保真的立体声还音。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
测试方法: 用正弦信号测的频响曲线图上(如下 )
23
动圈式扬声器的主要参数
四、额定特性灵敏度级 指在规定频率范围内,在自由场条件下,相当 于馈给扬声器1W粉红噪声信号电压,在其参考轴上 距参考点1m处所产生的声压级。 测量电原理图:
粉红噪 声发生器 带通滤 波器 测量功率 放大大器
自由场空间
测量放 大器
7、声压级与距离的关系:
ΔL=-20lg(r1/ro) (dB)
ro为参考距离
距离增加一倍,声压百度文库减小6 dB
6
语音特性

语音的产生
声带振动产生声音,舌头喉腔的调制产生语音

语言的动态范围
名称 动态范围 一般讲话 25~35 艺术语言 40~50 歌唱 45~55
7
人耳的听觉特性

响度与等响度曲线
有效值 电压表
24
动圈式扬声器的主要参数
五、失真

谐波失真 瞬态失真
当馈给扬声器电信号快速变化时,其振 动系统不能及时变化而产生的失真。

异常音
即纯音不良,杂音等。
25
动圈式扬声器的主要参数
六、额定噪声功率 也可称为功率承受能力。 是指在额定频率范围内馈给扬声 器规定的模拟节目信号,在一定时间 内不产生热和机械损坏的噪声功率。
是指当两个声音发生时间超过50ms时,听觉上感到有回声, 也叫优先效应。
2、掩蔽效应
是指当同时听到两个或以上声音时,对其中一个声音的感觉 会因其他声音的存在而受到干扰,使听阀提高。
3、声像定位问题
与声压级、时间差(优先效应决定)有关。
10
电声器件原理与使用特性
电声器件最典型的是扬声器、受话器、传声器 等,是一种声电互相转换的换能器件。 广播电声器件:频率范围宽(20~20KHz),动态范 围大,噪声低,失真小等特点。 通信电声器件:主要用于语言通信,频带窄 (300~3400Hz), 强调语言的清晰 度,可懂度。
电声基础知识
1
目录




声学基础特性 电声器件的原理与使用特性 扬声器及受话器的参数及测量方法 受话器产品的发展趋势 电声器件与整机的配合关系
2
声学基础特性(音频)
声音的产生来源于振动
声音的传播必须要有介质,这个介质就是空气、水等
空气压力Po,受到振源的扰动,产生微弱的疏密变化ΔP, 并通过空气分子间的相互作用传递出去就形成了声波。
普通电话用受话器,大口径38MM左右的
27
受话器与整机的配合关系 手柄前侧的腔体设计原则:应该是尽量使受 话器装在手柄内测试和不放在手柄内测试两者一 致或差别愈小愈好,要起到这目的:
1、前腔台阶+EVA垫圈后,总高度H不超过1~1.5mm 2、手柄前侧孔径宜大而少,不要小而少
3、前腔内径φ K,应小于受话器前盖直径。
14
动圈式受话器的主要参数

频率响应
即灵敏度对频率的依赖关系,一般用曲线表示。 原则: 要求曲线平坦,低频、高频均不可过高。 若低频低,则声音不发闷; 若高频低,则可降低刺声。
15
动圈式受话器的频响分析
等效网络
16
动圈式受话器的频响分析
参数解释:
r0,m0,C0为振动系统的声阻,声质量,声容。
11
动圈式电声器件的原理
S
N
S
电动扬声器的力效应由下式决定
F=Bli
式中: F为磁声对音圈的作用力,N; B为磁隙中的磁感应密度,Wb/m2;
l为音圈导线的长度,m;
i为流经音圈的电流,A。
12
动圈式受话器的主要参数
主要技术指标如下:

交流阻抗
z=√R+j ωL
R---------直流电阻
z----------交流阻抗
3
几个基本概念
1、声压: 表达式: P=Po(ωt-kx+Ψ) 2、频率: 声源每秒振动的次数称为频率,单位为Hz. 人耳可听得见的声波频率范围约为20Hz~ 20000Hz,即音频范围 3、声速:
在介质中传播速度称为声速。 固体最快,液体次之,空气中最慢。
4
声学基础特性(音频)
4、波长: 相邻同相位的两点之间的距离称为波长 Co= λf Co为空气中声速 λ f为频率
Rs 声频信号发 生器
Rk
SP
有效值电压表
20
动圈式扬声器的主要参数
二、额定共振频率
共振频率是在扬声器单元的阻抗模值随频率递增变化 的曲线上,出现第一个阻抗极大值时所对应的频率。
额定共振频率值的允许偏差一般取±15%,例如 ƒ0=50±15%Hz,但纸盆如果是全纸的一般允许偏差取±20%。 结合上面的阻抗曲线测量,现在的数字式电声测试系 统都是采用恒压法一次性测试同时得到阻抗曲线及共振频 率ƒ0
r1,m1为前盖出声孔的声阻,声质量,C1为振膜与前盖间
腔体的声容。 C2为振膜的第一腔的声容,C3为振膜的第二腔的声容。
r2,m2为振膜的第一、二腔间小孔的声阻,声质量。
C4为仿耳的耳室声容。 P为振膜产生的声压
17
动圈式受话器的频响分析
理论分析:
左图曲线由三个回路组成 m0,C0,C1,C2 组成基本谐振曲线a, m2,C2,C3, 组成反谐振曲线b,作用是 降低基本谐振曲线的峰值。 m1,C1 组成低通曲线c,提高低频响 应。
响度是人耳对声音强弱的主观尺度,相对应的物理量是 振幅。 人耳对强弱相同但频率不同的声音有不同的响度感觉, 对低频不敏感,对中频最灵敏,对高频次之。 由于这种变化是一种非线性的,所以右边列出正常人 耳的听觉曲线,即等响曲线。
8
人耳的听觉特性 等响曲线
9
人耳的听觉特性

哈斯效应与掩蔽效应
1、哈斯效应
一般的试验条件为白噪声信号经带通滤波器后 通过功率接到扬声器上试验的时间要求为100小时。
26
受话器的发展趋势
移动通信用多功能器件,外形更小, 异型等,泄漏频响,大功率,高可靠性
移动通信用受话器,口径10~15MM,泄漏频响 高频无绳电话用受话器,口径15MM左右的 无绳电话用受话器,口径20~28MM左右的,薄型
28
受话器与整机的配合关系
29
谢谢大家!
30
5、声压级:
Lp=20lg(p/po) (dB) 基准声压为0 ,称为听阀 一般交谈为60 纺织车间为100 高于120 耳朵有痛感,称这个声压级为痛阀。 Po为基准声压 2x10-5 pa
5
声学基础特性(音频)
6、声压级与功率的关系:
ΔL=10lg(w/wo) (dB)
wo为参考功率 功率增加一倍,声压级增加3 dB
L----------线圈电感
ω---------圆周频率
对动圈式电声器件讲,其交流阻抗 接近直流电阻,随频率变化很小, 一般Z≈1.1R
13
动圈式受话器的主要参数

灵敏度
标志着电声转换能力的大小,一般以1KHz的 频率点来表示。
Lp=20lg(p/po) 单位为dB
定义为当施加于受话器一定电功率(或电压) 时,受话器所产生的耦合于仿真耳中的声压值。
18
动圈式扬声器的主要参数
一、额定阻抗
额定阻抗是指阻抗曲线上紧跟在第一个极大值后面的 极小值。在额定频率范围内,阻抗模值的最低值一般不应 小额定阻抗的80%(一般取±20%公差,例8±20%Ω )。
19
动圈式扬声器的主要参数
额定阻抗的测试方法: 用替代法进行,馈给扬声器的电流通常选用 50mA±10%,测量原理图如下
21
动圈式扬声器的主要参数
三、频率响应与有效频率范围 扬声器的频率响应就是用曲线来表示扬声器
的输出声压级与频率之间的关系,这个曲线通常
是在自由场条件或半空间自由均条件下测得的。 信号源可用正弦信号或1/3oct的窄带噪声信号测 试,测试频率至少应覆盖扬声器的有效频率范围 。
22
动圈式扬声器的主要参数
