电路中接地符号解读

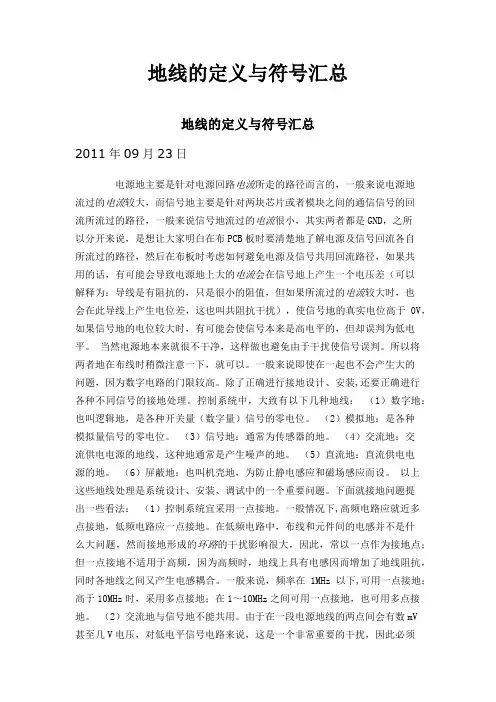

地线的定义与符号汇总
地线的定义与符号汇总地线的定义与符号汇总2011年09月23日电源地主要是针对电源回路电流所走的路径而言的，一般来说电源地流过的电流较大，而信号地主要是针对两块芯片或者模块之间的通信信号的回流所流过的路径，一般来说信号地流过的电流很小，其实两者都是GND，之所以分开来说，是想让大家明白在布PCB板时要清楚地了解电源及信号回流各自所流过的路径，然后在布板时考虑如何避免电源及信号共用回流路径，如果共用的话，有可能会导致电源地上大的电流会在信号地上产生一个电压差（可以解释为：导线是有阻抗的，只是很小的阻值，但如果所流过的电流较大时，也会在此导线上产生电位差，这也叫共阻抗干扰），使信号地的真实电位高于0V，如果信号地的电位较大时，有可能会使信号本来是高电平的，但却误判为低电平。
当然电源地本来就很不干净，这样做也避免由于干扰使信号误判。
所以将两者地在布线时稍微注意一下，就可以。
一般来说即使在一起也不会产生大的问题，因为数字电路的门限较高。
除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中，大致有以下几种地线：（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。
（2）模拟地：是各种模拟量信号的零电位。
（3）信号地：通常为传感器的地。
（4）交流地：交流供电电源的地线，这种地通常是产生噪声的地。
（5）直流地：直流供电电源的地。
（6）屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法：（1）控制系统宜采用一点接地。
一般情况下,高频电路应就近多点接地，低频电路应一点接地。
在低频电路中，布线和元件间的电感并不是什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点；但一点接地不适用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。
一般来说，频率在1MHz以下,可用一点接地；高于10MHz时，采用多点接地；在1～10MHz之间可用一点接地，也可用多点接地。
电子电路中Vcc
电子电路中Vcc、Vdd、Vss、GND和AGND五种不同符号的区别2010-09-15 12:14电子电路中Vcc、Vdd、Vss、GND和AGND五种不同符号的区别电子电路中，常可以看到电路中Vcc、Vdd、Vss、GND和AGND的区别五种不同的符号，它们有什么区别呢？一、解释Vcc：C=circuit 表示电路的意思, 即接入电路的电压；Vdd：D=device 表示器件的意思, 即器件内部的工作电压；Vss：S=series 表示公共连接的意思，通常指电路公共接地端电压。
二、说明1.对于数字电路来说，Vcc是电路的供电电压,Vdd是芯片的工作电压（通常Vcc>Vdd），Vss是接地点；2.有些IC既有Vdd引脚又有Vcc引脚，说明这种器件自身带有电压转换功能；3.在场效应管（或COMS器件）中，Vdd为漏极，Vss为源极，Vdd和Vss指的是元件引脚，而不表示供电电压。
有人说：Vdd:电源电压（单极器件）；电源电压（4000系列数字电路）；漏极电压（场效应管）Vcc：电源电压（双极器件）；电源电压（74系列数字电路）；声控载波（Voice Controlled Carrier)Vss:地或电源负极Vee：负电压供电；场效应管的源极（S）VPP：编程/擦除电压。
详解：1.对于数字电路来说，Vcc是电路的供电电压,Vdd是芯片的工作电压（通常Vcc>Vdd），Vss是接地点；2.有些IC既有Vdd引脚又有Vcc引脚，说明这种器件自身带有电压转换功能；3.在场效应管（或COMS器件）中，Vdd为漏极，Vss为源极，Vdd和Vss指的是元件引脚，而不表示供电电压。
有人说：模拟地跟数字地，最终都要接到一块的，那干吗还要分模拟地和数字地呢？这是因为虽然是相通的，但是距离长了，就不一样了。
同一条导线，不同的点的电压可能是不一样的，特别是电流较大时。
因为导线存在着电阻，电流流过时就会产生压降。
各种接地作用与符号表示
各种接地作用与符号表示时间：2011-10-09 22:50:42 来源：作者：接地：数字地、模拟地、信号地、交流地、直流地、屏蔽地、浮地除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中，大致有以下几种地线：（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。
（2）模拟地：是各种模拟量信号的零电位。
（3）信号地：通常为传感器的地。
（4）交流地：交流供电电源的地线，这种地通常是产生噪声的地。
（5）直流地：直流供电电源的地。
（6）屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法：（1）控制系统宜采用一点接地。
一般情况下,高频电路应就近多点接地，低频电路应一点接地。
在低频电路中，布线和元件间的电感并不是什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点；但一点接地不适用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。
一般来说，频率在1MHz以下,可用一点接地；高于10MHz时，采用多点接地；在1～10MHz之间可用一点接地，也可用多点接地。
（2）交流地与信号地不能共用。
由于在一段电源地线的两点间会有数mV甚至几V 电压，对低电平信号电路来说，这是一个非常重要的干扰，因此必须加以隔离和防止。
（3）浮地与接地的比较。
全机浮空即系统各个部分与大地浮置起来，这种方法简单，但整个系统与大地绝缘电阻不能小于50MΩ。
这种方法具有一定的抗干扰能力，但一旦绝缘下降就会带来干扰。
还有一种方法，就是将机壳接地，其余部分浮空。
这种方法抗干扰能力强，安全可靠，但实现起来比较复杂。
（4）模拟地。
模拟地的接法十分重要。
为了提高抗共模干扰能力，对于模拟信号可采用屏蔽浮技术。
对于具体模拟量信号的接地处理要严格按照操作手册上的要求设计。
（5）屏蔽地。
在控制系统中为了减少信号中电容耦合噪声、准确检测和控制，对信号采用屏蔽措施是十分必要的。
各种电源和接地符号区别
DCpower一般是指带实际电压的源，其他的都是标号（在有些仿真软件中默认的把标号和源相连的）~~~~~~VDD:电源电压（单极器件）；电源电压（4000系列数字电路）；漏极电压（场效应管）VCC：电源电压（双极器件）；电源电压（74系列数字电路）；声控载波（Voice Controlled Carrier)VSS:地或电源负极VEE：负电压供电；场效应管的源极（S）VPP：编程/擦除电压。
详解：在电子电路中，VCC是电路的供电电压, VDD是芯片的工作电压：VCC：C=circuit 表示电路的意思, 即接入电路的电压，D=device 表示器件的意思, 即器件内部的工作电压，在普通的电子电路中，一般Vcc>Vdd ! VSS：S=series 表示公共连接的意思，也就是负极。
有些IC 同时有VCC和VDD，这种器件带有电压转换功能。
在“场效应”即COMS元件中，VDD乃CMOS的漏极引脚，VSS乃CMOS的源极引脚，这是元件引脚符号，它没有“VCC”的名称，你的问题包含3个符号，VCC / VDD /VSS，这显然是电路符号除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中，大致有以下几种地线：（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。
（2）模拟地：是各种模拟量信号的零电位。
（3）信号地：通常为传感器的地。
（4）交流地：交流供电电源的地线，这种地通常是产生噪声的地。
（5）直流地：直流供电电源的地。
（6）屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法：（1）控制系统宜采用一点接地。
一般情况下,高频电路应就近多点接地，低频电路应一点接地。
在低频电路中，布线和元件间的电感并不是什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点；但一点接地不适用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。
电路设计中各种GND的设计
各位大虾请问电源地，信号地，还有大地，这三种地有什么区别？电源地主要是针对电源回路电流所走的路径而言的，一般来说电源地流过的电流较大，而信号地主要是针对两块芯片或者模块之间的通信信号的回流所流过的路径，一般来说信号地流过的电流很小，其实两者都是GND，之所以分开来说，是想让大家明白在布PCB板时要清楚地了解电源及信号回流各自所流过的路径，然后在布板时考虑如何避免电源及信号共用回流路径，如果共用的话，有可能会导致电源地上大的电流会在信号地上产生一个电压差（可以解释为：导线是有阻抗的，只是很小的阻值，但如果所流过的电流较大时，也会在此导线上产生电位差，这也叫共阻抗干扰），使信号地的真实电位高于0V，如果信号地的电位较大时，有可能会使信号本来是高电平的，但却误判为低电平。
当然电源地本来就很不干净，这样做也避免由于干扰使信号误判。
所以将两者地在布线时稍微注意一下，就可以。
一般来说即使在一起也不会产生大的问题，因为数字电路的门限较高。
/////////////////////////////////////////////////////////////////////关于接地：数字地、模拟地、信号地、交流地、直流地、屏蔽地、浮地2009-01-14 23:47除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中，大致有以下几种地线：（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。
（2）模拟地：是各种模拟量信号的零电位。
（3）信号地：通常为传感器的地。
（4）交流地：交流供电电源的地线，这种地通常是产生噪声的地。
（5）直流地：直流供电电源的地。
（6）屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法：（1）控制系统宜采用一点接地。
一般情况下,高频电路应就近多点接地，低频电路应一点接地。
在低频电路中，布线和元件间的电感并不是什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点；但一点接地不适用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。
电路设计中各种“地”——各种GND设计
电路设计中各种“地”——各种GND设计电源地，信号地，还有大地，这三种地有什么区别？电源地主要是针对电源回路电流所走的路径而言的，一般来说电源地流过的电流较大，而信号地主要是针对两块芯片或者模块之间的通信信号的回流所流过的路径，一般来说信号地流过的电流很小，其实两者都是GND，之所以分开来说，是想让大家明白在布PCB板时要清楚地了解电源及信号回流各自所流过的路径，然后在布板时考虑如何避免电源及信号共用回流路径，如果共用的话，有可能会导致电源地上大的电流会在信号地上产生一个电压差（可以解释为：导线是有阻抗的，只是很小的阻值，但如果所流过的电流较大时，也会在此导线上产生电位差，这也叫共阻抗干扰），使信号地的真实电位高于0V，如果信号地的电位较大时，有可能会使信号本来是高电平的，但却误判为低电平。
当然电源地本来就很不干净，这样做也避免由于干扰使信号误判。
所以将两者地在布线时稍微注意一下，就可以。
一般来说即使在一起也不会产生大的问题，因为数字电路的门限较高。
各种“地”——各种“GND”GND，指的是电线接地端的简写。
代表地线或0线。
电路图上和电路板上的GND(Ground)代表地线或0线.GND就是公共端的意思，也可以说是地，但这个地并不是真正意义上的地。
是出于应用而假设的一个地，对于电源来说，它就是一个电源的负极。
它与大地是不同的。
有时候需要将它与大地连接，有时候也不需要，视具体情况而定。
设备的信号接地，可能是以设备中的一点或一块金属来作为信号的接地参考点，它为设备中的所有信号提供了一个公共参考电位。
有单点接地，多点接地，浮地和混合接地。
单点接地是指整个电路系统中只有一个物理点被定义为接地参考点，其他各个需要接地的点都直接接到这一点上。
在低频电路中，布线和元件之间不会产生太大影响。
通常频率小于1 MHz的电路，采用一点接地。
多点接地是指电子设备中各个接地点都直接接到距它最近的接地平面上（即设备的金属底板）。
在电路中C、VD、R、XP、W、ZD、RP、L、Z,各自代表什么？电路板上其他符号又代表什么？
在电路中C、VD、R、XP、W、ZD、RP、L、Z,各自代表什
么？电路板上其他符号又代表什么？
各符号代表意义如下：
①C, 电容
②VD, 二极管（一般用D）
③R, 电阻
④XP, 插头
⑤W, 电线,电缆,母线
⑥ZD, 稳压二极管
⑦RP, 电位器
⑧L, 电感
⑨Z, 稳压二极管
⑩SYNC, 同步电机
⑪BRT, 桥堆
⑫GND, 接地
⑬COL 线圈
其他电路符号：
电路：由金属导线和电气、电子部件组成的导电回路，称为电路。
在电路输入端加上电源使输入端产生电势差，电路连通时即可工作。
电流的存在可以通过一些仪器测试出来，如电压表或电流表偏转、灯泡发光等；按照流过的电流性质，一般把它分为两种：直流电通过的电路称为“直流电路”，交流电通过的电路称为“交流电路”。
电路是电流所流经的路径,或称电子回路，是由电气设备和元器件（用电各种不同电路板、电路器），按一定方式联接起来。
如电阻、电容、电感、二极管、三极管、电源和开关等，构成的网络。
电路规模的大小，可以相差很大，小到硅片上的集成电路，大到高低压输电网。
根据所处理信号的不同，电子电路可以分为模拟电路和数字电路。
接地有几种
在现代接地概念中、对于线路工程师来说，该术语的含义通常是‘线路电压的参考点’；对于系统设计师来说，它常常是机柜或机架；对电气工程师来说，它是绿色安全地线或接到大地的意思。
一个比较通用的定义是“接地是电流返回其源的低阻抗通道”。
注意要求是”低阻抗”和“通路”。
常见的接地符号：PE,PGND,FG－保护地或机壳；BGND或DC-RETURN－直流－48V(+24V)电源（电池）回流；GND－工作地；DGND－数字地；AGND－模拟地；LGND－防雷保护地。
接地有多种方式，有单点接地，多点接地以及混合类型的接地。
而单点接地又分为串联单点接地和并联单点接地。
一般来说，单点接地用于简单电路，不同功能模块之间接地区分，以及低频（f<1MHz）电子线路。
当设计高频（f>10MHz）电路时就要采用多点接地了或者多层板（完整的地平面层）。
对于一个电子信号来说，它需要寻找一条最低阻抗的电流回流到地的途径，所以如何处理这个信号回流就变得非常的关键。
第一，根据公式可以知道，辐射强度是和回路面积成正比的，就是说回流需要走的路径越长，形成的环越大，它对外辐射的干扰也越大，所以，PCB布板的时候要尽可能减小电源回路和信号回路面积。
第二，对于一个高速信号来说，提供好的信号回流可以保证它的信号质量，这是因为PCB上传输线的特性阻抗一般是以地层（或电源层）为参考来计算的，如果高速线附近有连续的地平面，这样这条线的阻抗就能保持连续，如果有段线附近没有了地参考，这样阻抗就会发生变化，不连续的阻抗从而会影响到信号的完整性。
所以，布线的时候要把高速线分配到靠近地平面的层，或者高速线旁边并行走一两条地线，起到屏蔽和就近提供回流的功能。
第三，为什么说布线的时候尽量不要跨电源分割，这也是因为信号跨越了不同电源层后，它的回流途径就会很长了，容易受到干扰。
当然，不是严格要求不能跨越电源分割，对于低速的信号是可以的，因为产生的干扰相比信号可以不予关心。
关于电路中各种接地的方法：数字地、模拟地、信号地等等
关于接地：数字地、模拟地、信号地、交流地、直流地、屏蔽地、浮地除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中，大致有以下几种地线：（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。
（2）模拟地：是各种模拟量信号的零电位。
（3）信号地：通常为传感器的地。
（4）交流地：交流供电电源的地线，这种地通常是产生噪声的地。
（5）直流地：直流供电电源的地。
（6）屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法：（1）控制系统宜采用一点接地。
一般情况下,高频电路应就近多点接地，低频电路应一点接地。
在低频电路中，布线和元件间的电感并不是什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点；但一点接地不适用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。
一般来说，频率在1MHz以下,可用一点接地；高于10MHz时，采用多点接地；在1～10MHz之间可用一点接地，也可用多点接地。
（2）交流地与信号地不能共用。
由于在一段电源地线的两点间会有数mV甚至几V电压，对低电平信号电路来说，这是一个非常重要的干扰，因此必须加以隔离和防止。
（3）浮地与接地的比较。
全机浮空即系统各个部分与大地浮置起来，这种方法简单，但整个系统与大地绝缘电阻不能小于50MΩ。
这种方法具有一定的抗干扰能力，但一旦绝缘下降就会带来干扰。
还有一种方法，就是将机壳接地，其余部分浮空。
这种方法抗干扰能力强，安全可靠，但实现起来比较复杂。
（4）模拟地。
模拟地的接法十分重要。
为了提高抗共模干扰能力，对于模拟信号可采用屏蔽浮技术。
对于具体模拟量信号的接地处理要严格按照操作手册上的要求设计。
（5）屏蔽地。
在控制系统中为了减少信号中电容耦合噪声、准确检测和控制，对信号采用屏蔽措施是十分必要的。
根据屏蔽目的不同，屏蔽地的接法也不一样。
电路系统施工图纸中的符号解释
配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR 表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示：暗敷设在不能进人的吊顶内BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。
颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。
转换开关型号：转换开关LW5-16 YH3/3 字母和数字分别表示的是:LW--万能转换开关的"万能"的反拼音;5--设计序号;16--开关触头能承受的额定电流;Y--电压;H--转换的"换"的拼音首字母;3--三相;3--三节.LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关. 电流互感器型号：电流互感器LMZJ1-0.66 150/5 的字母和数字分别表示：L--电流互感器;M--母线穿芯式;ZJ--浇铸绝缘;1--设计序号;0.66--额定电压;150/5--此电流互感器的变比.瓷插保险的规格是RC1-10A,“RC1-10A”的含义是：RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。
R--熔断器;C--插入式;1--设计序号;10A--额定电流在系统图中YJV-1KV-5*16-SR/SC40-WC-CC是什么意思??DZ47/3P-63A－－－三相整定值为63A的空气开关；YJV-5X16－－－YJV为交联聚氯乙烯绝缘聚氯乙烯护套电缆5x16为5根截面积为16平方mm的电缆；SC40 －－－－穿规格为40的焊接钢管FC－－－－－暗敷在地面内WC－－－－－暗敷在墙内线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F几个相对应的是AC-ZM(沿柱或跨柱敷设)、WC-QA（暗敷设在墙柱内）、FC-DA（暗敷设在地面内）所以...你提供的字应该这么理解...YJV-1KV-5*16——电缆的型号：额定电压1千伏，5芯，导体截面16mm2，交联聚乙烯绝缘聚氯乙烯护套电力电缆；SR/SC40——线槽敷设或穿规格40的钢管敷设；WC——暗敷设在墙内；CC——暗敷设在屋面或顶板内。
电路中GND和GROUND区别
*电路中GND和GROUND、VCC,VDD,VEE,VSS有什么区别一、解释DCpower一般是指带实际电压的源，其他的都是标号(在有些仿真软件中默认的把标号和源相连的)VDD:电源电压(单极器件);电源电压(4000系列数字电路);漏极电压(场效应管)VCC：电源电压(双极器件);电源电压(74系列数字电路);声控载波(VoiceControlledCarrier)VSS:地或电源负极VEE：负电压供电;场效应管的源极(S)VPP：编程/擦除电压。
VCC：C=circuit表示电路的意思,即接入电路的电压;VDD：D=device表示器件的意思,即器件内部的工作电压;VSS：S=series表示公共连接的意思，通常指电路公共接地端电压。
二、另外一种解释：Vcc和Vdd是器件的电源端。
Vcc是双极器件的正，Vdd多半是单级器件的正。
下标可以理解为NPN晶体管的集电极C，和PMOSorNMOS场效应管的漏极D。
同样你可在电路图中看见Vee和Vss，含义一样。
因为主流芯片结构是硅NPN所以Vcc通常是正。
如果用PNP结构Vcc就为负了。
荐义选用芯片时一定要看清电气参数。
Vcc来源于集电极电源电压,CollectorVoltage,一般用于双极型晶体管,PNP管时为负电源电压,有时也标成-Vcc,NPN管时为正电压.Vdd来源于漏极电源电压,DrainVoltage,用于MOS晶体管电路,一般指正电源.因为很少单独用PMOS晶体管,所以在CMOS电路中Vdd经常接在PMOS管的源极上. Vss源极电源电压,在CMOS电路中指负电源,在单电源时指零伏或接地.Vee发射极电源电压,EmitterVoltage,一般用于ECL电路的负电源电压.Vbb基极电源电压,用于双极晶体管的共基电路.三、说明●一般来说VCC=模拟电源,VDD=数字电源,VSS=数字接地,VEE=负电源●有些IC既有VDD引脚又有VCC引脚，说明这种器件自身带有电压转换功能。
电路设计中各种“地”——各种 GND 设计
电路设计中各种“地”——各种GND 设计电源地，信号地，还有大地，这三种地有什么区别？电源地主要是针对电源回路电流所走的路径而言的，一般来说电源地流过的电流较大，而信号地主要是针对两块芯片或者模块之间的通信信号的回流所流过的路径，一般来说信号地流过的电流很小，其实两者都是GND，之所以分开来说，是想让大家明白在布PCB 板时要清楚地了解电源及信号回流各自所流过的路径，然后在布板时考虑如何避免电源及信号共用回流路径，如果共用的话，有可能会导致电源地上大的电流会在信号地上产生一个电压差（可以解释为：导线是有阻抗的，只是很小的阻值，但如果所流过的电流较大时，也会在此导线上产生电位差，这也叫共阻抗干扰），使信号地的真实电位高于0V，如果信号地的电位较大时，有可能会使信号本来是高电平的，但却误判为低电平。
当然电源地本来就很不干净，这样做也避免由于干扰使信号误判。
所以将两者地在布线时稍微注意一下，就可以。
一般来说即使在一起也不会产生大的问题，因为数字电路的门限较高。
各种“地”——各种“GND”GND，指的是电线接地端的简写。
代表地线或0 线。
电路图上和电路板上的GND(Ground)代表地线或0 线.GND 就是公共端的意思，也可以说是地，但这个地并不是真正意义上的地。
是出于应用而假设的一个地，对于电源来说，它就是一个电源的负极。
它与大地是不同的。
有时候需要将它与大地连接，有时候也不需要，视具体情况而定。
设备的信号接地，可能是以设备中的一点或一块金属来作为信号的接地参考点，它为设备中的所有信号提供了一个公共参考电位。
有单点接地，多点接地，浮地和混合接地。
单点接地是指整个电路系统中只有一个物理点被定义为接地参考点，其他各个需要接地的点都直接接到这一点上。
在低频电路中，布线和元件之间不会产生太大影响。
通常频率小于1MHz 的电路，采用一点接地。
多点接地是指电子设备中各个接地点都直接接到距它最近的接地平面上（即设备的金属底板）。
电路图中符号地含义
电路图中符号的含义AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE 电力干线WPM照明干线WLM应急照明干线WEM 滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA 电动执行器YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK液位测量传感器BL温度测量传感器BHBM本文来自: 电子电路图网() 详细出处参考：/article/jichu/201102/27-12997.html 字符电路图符号大全：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE 电力干线WPM照明干线WLM应急照明干线WEM 滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV。
电气CAD绘中的常用符号和标记
电气CAD绘中的常用符号和标记电气CAD绘图是电气工程设计中常用的一种工具，通过CAD软件的应用，可以方便地进行电气布线、电气设备安装以及电路图的绘制。
在电气CAD绘图中，常用符号和标记起到标示电气元件和电路连接的作用。
本文将介绍电气CAD绘图中的一些常用符号和标记，以帮助读者更加准确地理解电气CAD图纸。
1. 电源符号电源符号用于表示供电的电源装置，一般采用圆形图案，其中包含了电源的正极和负极的连接端子。
正极一般用"+"表示，负极一般用"-"表示。
2. 开关符号开关符号用于表示电路中的开关元件，一般采用矩形或者方形图案，其中包含了表示开关状态的符号，例如常开开关和常闭开关。
3. 保险丝符号保险丝符号用于表示电路中的保护元件，一般采用圆形或者矩形图案，其中包含了表示保险丝的大小和额定电流的标记。
4. 灯泡符号灯泡符号用于表示电路中的照明元件，一般采用圆形图案，其中包含了表示灯泡的发光部分以及电路连接的端子。
5. 电机符号电机符号用于表示电路中的电动机元件，一般采用长方形或者圆形图案，其中包含了电机的线圈和转子以及电路连接的端子。
6. 传感器符号传感器符号用于表示电路中的传感器元件，例如温度传感器、光电传感器等，一般采用一种特定的图案，其中包含了表示传感器类型和电路连接的端子。
7. 连接线符号连接线符号用于表示电路中的导线连接，一般采用直线或者折线的形式，其中包含了表示导线连接点的符号。
8. 接地符号接地符号用于表示电路中的接地点，一般采用三角形图案，并标有"G"表示接地。
9. 信号符号信号符号用于表示电路中的信号传输线路，一般采用虚线或者带箭头的线段，其中箭头表示信号传输的方向。
10. 电阻符号电阻符号用于表示电路中的电阻元件，一般采用长方形图案，并标有电阻的阻值。
在电气CAD绘图中，以上的符号和标记是常用的，可以根据具体的电路设计需求进行选择使用。
关于电路中各种接地的方法：数字地、模拟地、信号地等等
关于接地：数字地、模拟地、信号地、交流地、直流地、屏蔽地、浮地除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中，大致有以下几种地线：（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。
（2）模拟地：是各种模拟量信号的零电位。
（3）信号地：通常为传感器的地。
（4）交流地：交流供电电源的地线，这种地通常是产生噪声的地。
（5）直流地：直流供电电源的地。
（6）屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法：（1）控制系统宜采用一点接地。
一般情况下,高频电路应就近多点接地，低频电路应一点接地。
在低频电路中，布线和元件间的电感并不是什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点；但一点接地不适用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。
一般来说，频率在1MHz以下,可用一点接地；高于10MHz时，采用多点接地；在1～10MHz之间可用一点接地，也可用多点接地。
（2）交流地与信号地不能共用。
由于在一段电源地线的两点间会有数mV甚至几V电压，对低电平信号电路来说，这是一个非常重要的干扰，因此必须加以隔离和防止。
（3）浮地与接地的比较。
全机浮空即系统各个部分与大地浮置起来，这种方法简单，但整个系统与大地绝缘电阻不能小于50MΩ。
这种方法具有一定的抗干扰能力，但一旦绝缘下降就会带来干扰。
还有一种方法，就是将机壳接地，其余部分浮空。
这种方法抗干扰能力强，安全可靠，但实现起来比较复杂。
（4）模拟地。
模拟地的接法十分重要。
为了提高抗共模干扰能力，对于模拟信号可采用屏蔽浮技术。
对于具体模拟量信号的接地处理要严格按照操作手册上的要求设计。
（5）屏蔽地。
在控制系统中为了减少信号中电容耦合噪声、准确检测和控制，对信号采用屏蔽措施是十分必要的。
根据屏蔽目的不同，屏蔽地的接法也不一样。
电路图中符号的含义
AAT电源自动投入装置AC交流电DC直流电FU熔断器G发电机M电动机HG绿灯HR红灯HW白灯HP光字牌K继电器KA(NZ)电流继电器(负序零序) KD差动继电器KF闪光继电器KH热继电器KMKOF出口KS信号继电器KTKV(NZ)电压继电器(负序零序) KP极化继电器KR干簧继电器KI阻抗继电器KW(NZ)(负序零序)KM接触器KA瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L线路QF断路器QS隔离开关T变压器TATVW直流母线YC合闸线圈YT跳闸线圈PQS有功无功视在功率EUI电动势电压电流SE实验按钮SR复归按钮f频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——SA转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪)PMPPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE 电力干线WPM照明干线WLM应急照明干线WEM 滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FUFTFFF限压保护器件FV电容器CCE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热)FH照明灯(发光器件)EL空气调节器EV电加热器加热元件EE 感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器BHBM本文来自:电子电路图网(/article/jichu/201102/27-12997.html 字符电路图符号大全：AAT电源自动投入装置AC交流电DC直流电FU熔断器G发电机M电动机HG绿灯HR红灯HW白灯HP光字牌K继电器KA(NZ)电流继电器(负序零序)KD差动继电器KF闪光继电器KH热继电器KM中间继电器KOF出口中间继电器KS信号继电器KT时间继电器KV(NZ)电压继电器(负序零序)KP极化继电器KR干簧继电器KI阻抗继电器KW(NZ)功率方向继电器(负序零序)KM接触器KA瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L线路QF断路器QS隔离开关T变压器TA电流互感器TV电压互感器W直流母线YC合闸线圈YT跳闸线圈PQS有功无功视在功率EUI电动势电压电流SE实验按钮SR复归按钮f频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪)PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE 电力干线WPM照明干线WLM应急照明干线WEM 滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV。
电路中gnd和ground区别
*电路中GND和GROUND、VCC,VDD,VEE,VSS有什么区别一、解释DCpower一般是指带实际电压的源，其他的都是标号(在有些仿真软件中默认的把标号和源相连的)VDD:电源电压(单极器件);电源电压(4000系列数字电路);漏极电压(场效应管)VCC：电源电压(双极器件);电源电压(74系列数字电路);声控载波(VoiceControlledCarrier)VSS:地或电源负极VEE：负电压供电;场效应管的源极(S)VPP：编程/擦除电压。
VCC：C=circuit表示电路的意思,即接入电路的电压;VDD：D=device表示器件的意思,即器件内部的工作电压;VSS：S=series表示公共连接的意思，通常指电路公共接地端电压。
二、另外一种解释：Vcc和Vdd是器件的电源端。
Vcc是双极器件的正，Vdd多半是单级器件的正。
下标可以理解为NPN晶体管的集电极C，和PMOSorNMOS场效应管的漏极D。
同样你可在电路图中看见Vee和Vss，含义一样。
因为主流芯片结构是硅NPN所以Vcc通常是正。
如果用PNP结构Vcc就为负了。
荐义选用芯片时一定要看清电气参数。
Vcc来源于集电极电源电压,CollectorVoltage,一般用于双极型晶体管,PNP管时为负电源电压,有时也标成-Vcc,NPN管时为正电压.Vdd来源于漏极电源电压,DrainVoltage,用于MOS晶体管电路,一般指正电源.因为很少单独用PMOS晶体管,所以在CMOS电路中Vdd经常接在PMOS管的源极上. Vss源极电源电压,在CMOS电路中指负电源,在单电源时指零伏或接地.Vee发射极电源电压,EmitterVoltage,一般用于ECL电路的负电源电压.Vbb基极电源电压,用于双极晶体管的共基电路.三、说明●一般来说VCC=模拟电源,VDD=数字电源,VSS=数字接地,VEE=负电源●有些IC既有VDD引脚又有VCC引脚，说明这种器件自身带有电压转换功能。
