Protel DXP 2004基础实例教程第7章 PCB设计基础知识

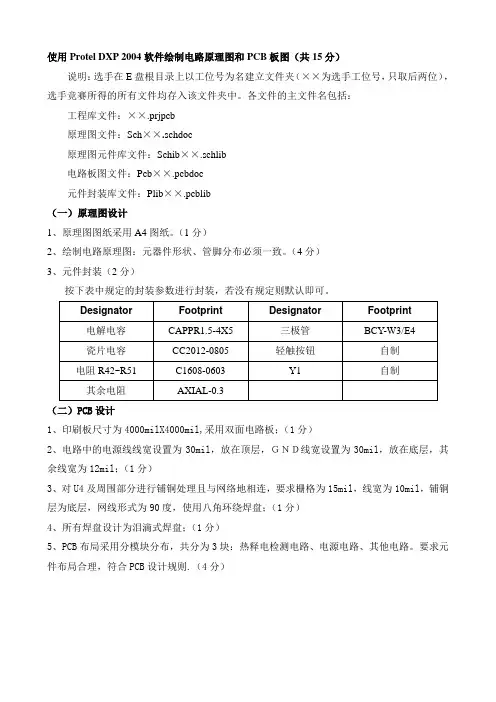

使用ProtelDXP2004软件绘制电路原理图和PCB板图共15
使用Protel DXP 2004软件绘制电路原理图和PCB板图（共15分）
说明：选手在E盘根目录上以工位号为名建立文件夹（××为选手工位号，只取后两位），选手竞赛所得的所有文件均存入该文件夹中。
各文件的主文件名包括：
工程库文件：××.prjpcb
原理图文件：Sch××.schdoc
原理图元件库文件：Schib××.schlib
电路板图文件：Pcb××.pcbdoc
元件封装库文件：Plib××.pcblib
（一）原理图设计
1、原理图图纸采用A4图纸。
（1分）
2、绘制电路原理图：元器件形状、管脚分布必须一致。
（4分）
3、元件封装（2分）
按下表中规定的封装参数进行封装，若没有规定则默认即可。
（二）PCB设计
1、印刷板尺寸为4000milX4000mil,采用双面电路板；（1分）
2、电路中的电源线线宽设置为30mil，放在顶层，ＧＮＤ线宽设置为30mil，放在底层，其余线宽为12mil；（1分）
3、对U4及周围部分进行铺铜处理且与网络地相连，要求栅格为15mil，线宽为10mil，铺铜层为底层，网线形式为90度，使用八角环绕焊盘；（1分）
4、所有焊盘设计为泪滴式焊盘；（1分）
5、PCB布局采用分模块分布，共分为3块：热释电检测电路、电源电路、其他电路。
要求元件布局合理，符合PCB设计规则.（4分）。
proteldxp2004电路板设计实例与操作
proteldxp2004电路板设计实例与操作作者：顾升路出版社：中航出版传媒有限责任公司类别：社会科学proteldxp2004电路板设计实例与操作的简介;;; Protel是目前最优秀的电路板设计软件之一,按照系统,易学,内容涵盖Protel DXP 2004快速入门,制作原理图库元件,熟悉PCB图设计环境,电路板布线与覆铜,PCB后期处理与电路仿真等,并且严格控制每章的篇幅,理论+实例+操作,并且所举实例简单,,并能活学活用;(3)将Protel DXP2004的一些使用技巧很好地融入到了书中,便于读者巩固所学知识, ;;; 可作为中,以及各类计算机教育培训机构的专用教材,中级电脑爱好者自学使用,;;;Protel是目前最优秀的电路板设计软件之一,书本出处：proteldxp2004电路板设计实例与操作的PDF电子书下载proteldxp2004电路板设计实例与操作的内容预览第1章 Protel DXP 2004快速入门 1.1 初识Protel DXP 2004 1.1.1 Protel的发展历程 1.1.2 Protel DXP 2004功能概览 1.1.3 Protel DXP 2004的运行环境和安装要点 1.1.4 安装SPl～SP4升级包并激活软件1.1.5 电路板总体设计流程 1.2 设计LED驱动电路板 1.2.1 启动Protel DXP 2004 1.2.2 创建PCB项目文件 1.2.3 绘制原理图 1.2.4设计PCB图 1.2.5 给制板商提供哪些东西 1.2.6电路板的生产工艺流程 本章小结显示全部信息第1章 Protel DXP 2004快速入门 1.1 初识Protel DXP 2004 1.1.1 Protel的发展历程 1.1.2 Protel DXP 2004功能概览 1.1.3 Protel DXP2004的运行环境和安装要点 1.1.4 安装SPl～SP4升级包并激活软件1.1.5 电路板总体设计流程 1.2 设计LED驱动电路板 1.2.1 启动Protel DXP 2004 1.2.2 创建PCB项目文件 1.2.3 绘制原理图 1.2.4设计PCB图 1.2.5 给制板商提供哪些东西 1.2.6电路板的生产工艺流程 本章小结 思考与练习 第2章原理图绘制基础（上） 2.1 创建门铃电路原理图文件 2.1.1原理图的设计流程 2.1.2 新建原理图文件 2.1.3熟悉原理图设计环境 2.1.4 设置图纸参数 2.2查看脉宽调制信号控制电路 2.2.1 放大与缩小原理图 2.2.2移动与刷新原理图 本章小结 思考与练习 第3章原理图绘制基础（下） 3.1 为门铃电路原理图添加元件 3.1.1加载元件库 3.1.2 放置元件 3.1.3 选取与删除元件 3.1.4编辑元件属性 3.1.5 自动标识元件 3.2 为门铃电路原理图布线 3.2.1调整与排列元件 3.2.2 原理图布线 3.2.3 添加标注信息 本章小结思考与练习 第4章 制作原理图库元件 4.1 制作变压器元件 4.1.1创建原理图库文件 4.1.2 为库文件添加元件 4.1.3 绘制元件外形4.1.4 为元件添加引脚 4.1.5 定义元件属性 4.2 制作七段数码管元件4.2.1 创建含有子元件的库元件 4.2.2 利用现有元件创建新元件4.2.3 元件报表与错误检查 本章小结 思考与练习 第5章原理图绘制提高与后期处理 5.1 绘制催眠器层次原理图 5.1.1什么是层次原理图 5.1.2 层次原理图的设计方法 5.1.3层次原理图之间的切换 5.2 为助听器电路生成网络表和元件清单5.2.1 电气规则检查 5.2.2 生成网络表 5.2.3 生成各种报表 5.2.4打印原理图 本章小结 思考与练习 第6章 熟悉PCB图设计环境 6.1创建稳压电路PCB文件 6.1.1 什么是印制电路板 6.1.2印制电路板的工作层面 6.1.3 印制电路板的相关术语 6.1.4创建PCB文件的方法 6.2 查看稳压电路PCB图 6.2.1 PCB设计环境6.2.2 设置环境参数 6.2.3 缩放与移动图形 6.2.4 选择与取消对象本章小结 思考与练习 第7章 印制电路板（PCB）设计初步 7.1设计照明灯PCB图 7.1.1 设置PCB板层 7.1.2 定义PCB边界 7.1.3加载元件封装库 7.1.4 载入网络表 7.2 照明灯PCB图布局 7.2.1自动布局 7.2.2 手动布局 7.2.3 布局密度分析 7.2.4 三维PCB板本章小结 思考与练习 第8章 电路板布线与覆铜 8.1抢答器PCB布线 8.1.1 设置布线规则 8.1.2 自动布线 8.1.3 手动布线8.2 抢答器PCB覆铜 8.2.1 覆铜 8.2.2 包地 8.2.3 补泪滴 本章小结思考与练习 第9章 PCB元件封装设计 9.1 创建双列直插封装库 9.1.1元件封装的概念和形式 9.1.2 熟悉PCB库文件设计环境 9.1.3设置工作环境 9.2 绘制元件封装DIP20 9.2.1 添加空白元件封装9.2.2 手动绘制元件封装 9.2.3 用向导制作元件封装 9.2.4修改现有元件封装 9.2.5 创建集成元件库 9.2.6 导入Protel 99SE的元件库 本章小结 思考与练习 第10章PCB后期处理与电路仿真 10.1 数字钟电路板后期处理 10.1.1生成电路板信息报表 10.1.2 生成网络表状态报表 10.1.3生成光绘文件（Gerber） 10.1.4 生成NC钻孔文件 10.1.5打印输出PCB图 10.2 分压式偏置电路仿真 10.2.1 电路仿真的步骤10.2.2 绘制仿真原理图 10.2.3 添加仿真激励源 10.2.4设置仿真节点和初始状态 10.2.5 选择仿真分析类型 10.2.6分析仿真结果 本章小结 思考与练习更多PDF电子书下载！。
ProtelDXP电路设计基础教程
对于每个元件，可以编辑其属性， 如名称、标称值、封装等，以确保 电路设计的准确性和可制造性。
元件选择与放置
01
02
03
元件选择
在电路原理图设计中，需 要根据电路需求选择合适 的元件。
元件放置
选择好元件后，需要在原 理图编辑界面中放置元件， 并调整其位置和方向。
元件属性设置
对于放置好的元件，需要 设置其属性，如引脚数目、 名称等。
元件连线与布局
元件连线
在放置好元件后，需要通过连线工具将元件连接 起来，形成完整的电路。
布局优化
在元件连线完成后，需要对电路布局进行优化， 以确保电路的可靠性和美观度。
布线规则
根据实际需求，可以设置布线规则，如线宽、线 距等，以确保电路的可制造性。
电路检查与优化
电路检查
01
在完成电路原理图设计后，需要进行电路检查，以确保电路的
THANKS
感谢观看
04
PCB设计基础
PCB设计流程
规划电路板尺寸和布局
根据电路板的功能和元件数量， 规划合适的电路板尺寸和布局。
元件布局
根据电路原理图，将元件放置在 电路板上，并考虑元件之间的连 接关系和布线需求。
布线
根据元件布局和电路连接需求，进 行电路板的布线设计，包括电源线 、地线和其他信号线的布局。
确定设计需求
51单片机电路设计实例
总结词：简单介绍
详细描述：本实例将通过ProteusDXP软件，演示如何设计一个基于51单片机的电路。我们将从元件选择、电路搭建、程序编 写到仿真测试等方面进行详细讲解，帮助您快速掌握51单片机电路设计的基本流程。
AVR单片机电路设计实例
总结词：进阶介绍
dxp2004详细使用指导教程完整ppt课件
整理ppt
29
新
建
并
保
存
原
理
图
文
右键单击
件
选择“保存”
整理ppt
修改保存位置和文件名
30
熟悉原理图设计环境
整理ppt
31
工作面板
❖ DXP2004大量使用各种工作面板，用于管理项目文 件（Projects）、文件（Files）、访问元件库（ Library）等。
❖ 单击相应的面板标签可打开某个工作面板，也可通 过选择“查看”>“工作区面板”中的子菜单项， 打开或关闭相应的工作面板。
整理ppt
49
原理图绘制---加载元件库
❖ 打开元件库面板 1、单击工作区右侧的“元件库”面板标签 2、或选择“设计”>“浏览元件库”菜单命令。
已加载的常用元件库
需加载新的元件库， 单击“安装”
整理ppt
50
原理图绘制---加载元件库
在“安装”选项卡下单击“安装”按钮，弹出“打 开”对话框。
整理ppt
36
设置图纸参数
整理ppt
37
设置图纸参数
❖ 捕获网格：光标每次在图纸上移动的最小单位。 ❖ 可视网格：图纸上实际显示的网格单元。 ❖ 捕获网格：电气网格用来引导布线。在绘制导线时
，系统会以“网格范围”中设定的值为半径，以光 标所在位置为中心，向四周搜索电气节点，如果在 搜索半径内有电气节点的话，就会自动将光标移动 到该节点上。电气网格的大小应略小于捕获网格， 例如捕获网格为10，电气网格可设为8。
❖ 用于组织与设计印制电路板设计有关的所有 文件。
❖ 仅存储设计文件的链接信息，不存储具体的 设计文件内容。保证了各设计文件的独立。 所以右单击项目文件时，在快捷菜单中有“ 追加已有文件到项目中”的选项。
Protel 2004 PCB设计入门及实训
4
Protel DXP 2004 SP2 印制电路板设计教程
PCB设计流程主要如下。 ⑴设计原理图。利用Protel2004提供的各种 原理图设计工具和各种编辑功能，完成原理图的 设计工作。 ⑵产生网络表。网络表是联系原理图和PCB 之间的纽带，一般在原理图设计完毕要产生网络 表文件，它是原理图设计的结束，也是PCB设计 的开始。 ⑶PCB设计。通过网络表调用原理图中的元 器件，合理地进行布局，并进行PCB布线，实现 PCB设计。
6
Protel DXP 2004 SP2 印制电路板设计教程
PCB样图
7
Protel DXP 2004 SP2 印制电路板设计教程
8
Protel DXP 2004 SP2 印制电路板设计教程
9
Protel DXP 2004 SP2 印制电路板设计教程
10
Protel DXP 20el DXP 2004 SP2软件基本配置
安装并激活Protel DXP 2004 SP2软件后，就可以 进行软件配置。
1.启动Protel DXP 2004 SP2
⑴在“开始”菜单中，单击DXP 2004 SP2快捷方式
图标
，启动Protel DXP 2004 SP2。
⑵执行“开始”→“程序”→“Altium SP2”→“DXP 2004 SP2”，启动Protel DXP 2004 SP2。
11
Protel DXP 2004 SP2 印制电路板设计教程
2.中英文界面切换 Protel 2004默认界面为英文，但SP2版本支持中文菜 单方式，可在“Preferences（优先设定）”中切换。
12
课后习题_Protel DXP 2004基础实例教程_[共2页]
![课后习题_Protel DXP 2004基础实例教程_[共2页]](https://img.taocdn.com/s3/m/d84373ae1711cc7930b71629.png)
Protel DXP 2004基础实例教程（附微课视频）
88
8．元件布线

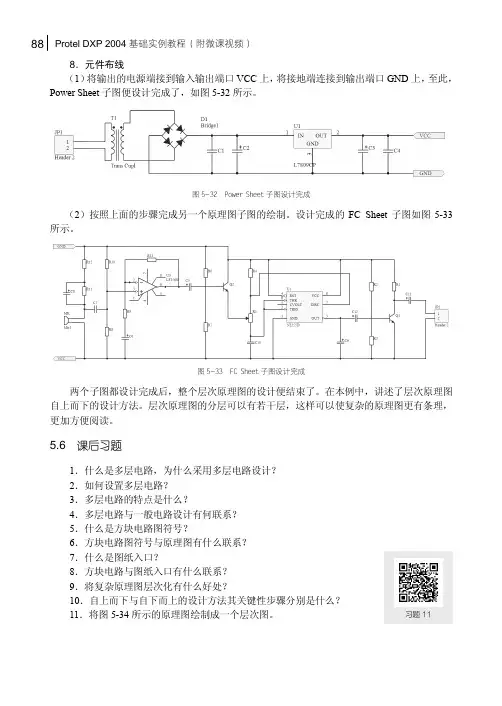

（1）将输出的电源端接到输入输出端口VCC上，将接地端连接到输出端口GND上，至此，Power Sheet子图便设计完成了，如图5-32所示。
