导管水密性试验方案

合集下载

导管法灌注桩

，批准施工单位进行下一步施工工序。编辑本段施工步骤及常见问题的处理措施首灌混凝土首灌在水下灌注混凝土中是最重要的一步，这一步直接关系到整根桩的质量。混凝土运到现场
以后，按照事先的计算，得出首灌混凝土量，然后将足够量的混凝土盛放到漏斗中（一般在套筒内事先放置一个直径略小于套筒的皮球，目的是保证首灌混凝土能够顺利封底），开始灌注时
于流动性差导致混凝土拥堵。解决此问题的方法：用吊车吊住套筒左右轻轻摇动，切记不能摇动过大导致套筒偏位不在中心位置（如果套筒不在中心位置容易导致桩基一侧密实，另一
要保证套筒埋深在2~6米之间。用锤子敲击套筒，振动套筒内的混凝土，使套筒内的混凝土能够在受到振
的卵石，水灰比控制在0.44左右，混凝土中可掺入缓凝、塑化等外加剂。
灌注混凝土前的准备工作：钢筋笼绑扎情况的检查、钢筋笼定位情况的检查、套筒的水密性检查、套筒下放到孔内以后的检查。
施工步骤及常见问题的处理措施：导管直径一般为最大石子粒径的8倍,管子间距一般为4.5米。施工时，为防止水流、杂物进入导管,下管前可将管子底端塞住，借第一罐混凝土的重量把塞子
象则套筒的水密性满足要求，此时监理方批准施工单位进行下一步施工工序。套筒下放到孔内以后的检查套筒下放安置委托以后，接受监理员的检查。主要的检查内容有：套筒底部距
离孔底的高度（设计规范要求30-40厘米），套筒是否竖直。漏斗的大小是否满足要求（要求漏斗第一次下料封底，能够埋住套筒1米以上）套筒是否清洗干净（无粘杂泥土）。当检查合格后
施工单位进行下一步的施工工序。套筒的水密性检查由于水下灌注混凝土要求套筒必须在较大气压下有良好的水密性，因此套筒的水密性现场试验检查也变得尤为重要。现场做套筒的水
密试验，将套筒连接好（套筒的连接长度与灌注时需要的套筒长度一致或稍长）将套筒底部封堵，向套筒内注满水，套筒用吊车吊起，保持竖直，观察套筒的漏水情况，如无或极轻微漏水现

完整版)UPVC排水管施工方案

完整版)UPVC排水管施工方案UPVC塑料排水管施工方案一、工艺流程：施工准备→预制加工→干管安装→立管安装→支管安装→卡架固定→封口堵洞→闭水试验→通水试验→通球试验二、预制加工：根据图纸和实际情况，绘制加工草图。

量好管道尺寸，进行断管。

断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。

粘接前应先插入试验，一般为承口的3/4深度。

试插合格后，用棉布将承插口需粘接的部位的水分、灰尘擦试干净。

如有油污需用丙酮除掉。

用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用国垂直插入，插入粘接进将插口稍作转动，以利粘接剂分布均匀，约30～60min即可粘接牢固。

粘牢后立即将溢出的粘接剂擦试干净。

多口粘连时应注意预留口方向。

三、干管安装：1.根据图纸要求的坐标、标高，打好穿楼板及过墙孔洞，施工前按各受水口位置测量绘制草图，按草图进行加工预制。

2.管道穿结构墙体处应设置刚性防水套管，做法按铺设安装管道做法施工。

3.塑料排水导管安装坡度要求，伸出外墙尺寸及与室外结合井，连接做法均按铺设管道做法施工。

4.塑料排水导管吊装时，吊卡间距应符合下表要求：管径(mm) 立管(m) 导管(m)50 1.2 0.575 1.5 0.75110 2.0 1.10125 2.0 1.30160 2.0 1.605.排水导管必须按设计要求及位置安装伸缩节，如设计无要求时，伸缩节间距应小于4m。

6.在连接2个及以上大便器或3个以上卫生器具的污水横管上，应设置清扫口，当污水管在顶板下吊装时，可将清扫口设在一层地面上。

污水管起点的清扫口与管道相垂直的墙面，距离不得小于200mm。

如污水管起点位置设置堵头代替清扫口时与墙面不得小于400mm。

7.在转角135°的污水横管上，应设置检查口或清扫口。

8.在转角、排水的水平管道与水平管道、水平管道与立管的连接处应采用45°三通或45°四通和斜三通或斜四通。

旋挖桩专项施工方案

施工组织设计/（专项）施工方案报审表（监理[ ]施组/方案报审号）施工组织设计（专项）方案审批表编号：协信哈罗教育产业园项目K28-1工程安全文明施工专项施工方案编制人：编制日期：2018年06月26日目录一、编制依据二、工程概况三、施工部署四、工期安排五、施工方案及主要技术措施六、旋挖桩施工应急预案七、工程质量保证措施八、施工工期保证措施九、安全生产保证措施十、现场标化管理、文明施工和环境保护措施第一章编制依据1．全球研发中心建设项目（一期）工程四标段施工合同文件。

2．《全球研发中心建设项目（一期）工程四标段》施工图纸、设计交底纪要、设计变更3．《全球研发中心建设项目（一期）工程》地勘资料4. 《全球研发中心建设项目（一期）工程》地基基础会勘及桩基处理专题会议纪要要求。

5. 本工程涉及的施工技术、安全、文明、质量验收方面标准和建设部部颁发的规范、规程及法规文件等；6．我公司现有的综合施工能力及历年来承担相类似工程的施工经验。

第二章工程概况1.1工程项目位置及其基本特征本工程为重庆长安汽车股份有限公司全球研发中心建设项目部分A（一期）四标段，建设项目位置于重庆市两江新区鱼嘴组团4号地块。

根据招标文件，建设规模：建筑总面积约87000平方米，共由18栋独立厂房及配套建筑配套组成，为长安汽车有限公司及汽车整车研发、调试等一体的研发中心。

项目总投资约14000万元，计划工期为350日历。

餐厅1为56根φ1100桩，桩基础以中风化泥岩为持力层。

要求中风化泥岩天然单轴抗压强度标准值不小于8.50MPa，中风化泥岩承载力特征值不小于1.815MPa。

餐厅2为23根φ1000桩，桩基础以中风化砂质泥岩为持力层。

要求中风化砂质泥岩天然单轴抗压强度标准值不小于13.10MPa，中风化砂质泥岩承载力特征值不小于2.805MPa。

样车试制车间（8#）为16根φ800桩，桩基础以中风化砂质泥岩为持力层。

要求中风化砂质泥岩天然单轴抗压强度标准值不小于13.10MPa，中风化砂质泥岩承载力特征值不小于2.805MPa。

技术交底-支护桩

SG-006技术交底大英县禾鑫城市建设投资有限公工程名称大英县工业污水处理厂建设工程建设单位司监理单位四川元丰建设项目管理有限公司施工单位四川凯尔工程技术有限公司交底部位支护桩交底日期交底人签字接受人签字交底内容：一、工艺流程1、支护桩挖孔桩采用流水作业。

施工准备→定位放线→钢护筒施工→钻机就位校正→钻孔、掏渣→清孔→成孔检查→下放钢筋笼及导管→灌注水下混凝土→成桩养护→挖冠梁槽→破桩头→小应变检测→绑扎冠梁钢筋→浇筑冠梁混凝土2、桩间支护分层开挖土方→修整坡面→铺设钢筋网片→喷射混凝土→挖土至下一层施工深度→挖土至锚索设计标高以下0.7m→清理边坡→锚索成孔→安装锚索及注浆→铺设钢筋网片→喷射混凝土→注浆强度达到80%锚索张拉锁定→挖土至下一层施工深度→修整坡面→铺设钢筋网片→喷射混凝土重复以上工序直到设计深度二、施工方法1、测量放线施工方案依据甲方提供的测量控制点及相关图纸，由项目部专业测量人员进行施测、定位。

为确保本工程的施工测量精度，在现场布设3个平面基准点和6个水准基准点，做好长久保护措施。

桩位测放完成后，首先由项目技术负责组织专业测量人员、技术质量部、作业队伍逐线逐点复核检查，然后填写桩位测放报审表，请监理单位复核，复核无误之后，用长500mm，ф18的钢钎打成深300mm的钎孔灌白灰粉定位。

2、埋设护筒（1）采用以桩点为中心，挖出比设计桩径大0.1m，深 1.0m 圆坑，用钢钎插检 1.5m，确认其下无障碍物或块状建筑垃圾，即可下入护筒。

（2）钢护筒应保证同心圆，筒高5m。

内径大于设计桩径100mm－200mm，护筒中心与桩中心偏差不大于50mm。

（3）校准后，即用粘性土对称均匀地投入护筒与周围土间隙中，逐层捣实，以确保护筒埋设稳固。

筒口应高出地面200mm。

3、钻孔施工（1）钻孔：本场地地层条件极适合旋挖成孔工艺，且旋挖成孔具有：成孔质量高、钻机易移动，单孔成孔时间短等优点，因此本工程全部采用旋挖钻机成孔，钻头直径误差不大于20mm。

水下钻孔灌注桩施工要求及工艺

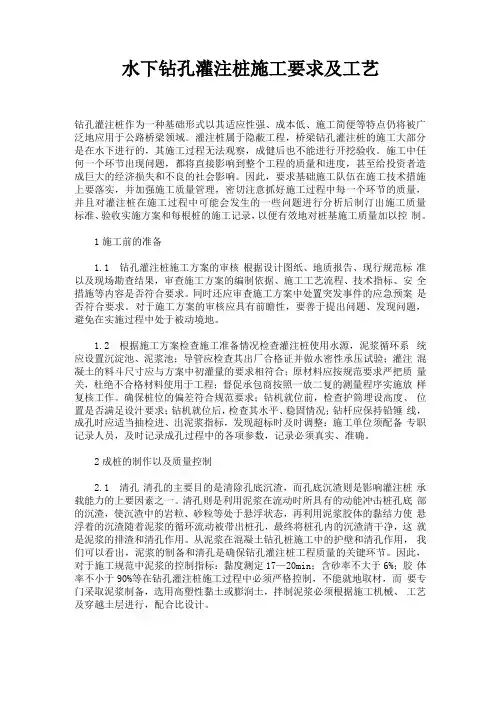

水下钻孔灌注桩施工要求及工艺钻孔灌注桩作为一种基础形式以其适应性强、成本低、施工简便等特点仍将被广泛地应用于公路桥梁领域。

灌注桩属于隐蔽工程，桥梁钻孔灌注桩的施工大部分是在水下进行的，其施工过程无法观察，成健后也不能进行开挖验收。

施工中任何一个环节出现问题，都将直接影响到整个工程的质量和进度，甚至给投资者造成巨大的经济损失和不良的社会影响。

因此，要求基础施工队伍在施工技术措施上要落实，并加强施工质量管理，密切注意抓好施工过程中每一个环节的质量，并且对灌注桩在施工过程中可能会发生的一些问题进行分析后制汀出施工质量标准、验收实施方案和每根桩的施工记录，以便有效地对桩基施工质量加以控制。

1施工前的准备1.1钻孔灌注桩施工方案的审核根据设计图纸、地质报告、现行规范标准以及现场勘查结果，审查施工方案的编制依据、施工工艺流程、技术指标、安全措施等内容是否符合要求。

同时还应审查施工方案中处置突发事件的应急预案是否符合要求。

对于施工方案的审核应具有前瞻性，要善于提出问题、发现问题，避免在实施过程中处于被动境地。

1.2根据施工方案检查施工准备情况检查灌注桩使用水源，泥浆循环系统应设置沉淀池、泥浆池；导管应检查其出厂合格证并做水密性承压试验；灌注混凝土的料斗尺寸应与方案中初灌量的要求相符合；原材料应按规范要求严把质量关，杜绝不合格材料使用于工程；督促承包商按照一放二复的测量程序实施放样复核工作。

确保桩位的偏差符合规范要求；钻机就位前，检查护筒埋设高度、位置是否满足设汁要求；钻机就位后，检查其水平、稳固情况；钻杆应保持铅锤线，成孔时应适当抽检进、出泥浆指标，发现超标时及时调整：施工单位须配备专职记录人员，及时记录成孔过程中的各项参数，记录必须真实、准确。

2成桩的制作以及质量控制2.1清孔清孔的主要目的是清除孔底沉渣，而孔底沉渣则是影响灌注桩承载能力的上要因素之一。

清孔则是利用泥浆在流动时所具有的动能冲击桩孔底部的沉渣，使沉渣中的岩粒、砂粒等处于悬浮状态，再利用泥浆胶体的黏结力使悬浮着的沉渣随着泥浆的循环流动被带出桩孔，最终将桩孔内的沉渣清干净，这就是泥浆的排渣和清孔作用。

旋挖桩专项施工方案

旋挖桩专项施工方案一.工艺要求及质量检验标准1.施工准备(1)施工场地平整、施工便道畅通、机械就位；人员就位，并进行安全技术交底。

计划在场地西侧设置钢筋加工场，采用C25混凝土硬化场地作为钢筋加工区,占地约600πf,硬化厚度不小于20cm o(2)进行水泥的安定性、砂的含泥量、石子筛分、钢筋原材、焊接、机械连接和混凝土配合比配制等试验。

(3)导管进行水密试验和抗拉试验,对导管按照试验Jll页序依次编号。

(4)用钢尺复测测量绳长度，是否与实际长度相符。

2、定桩位场地整平后，组织测量工程师进行放样，根据设计院交接的测量控制点，用全站仪布置二级控制点，然后采用极坐标法或直角坐标法放出具体每个桩的中心位置或轴线，由于旋挖钻机行走的影响，在放出桩位后，应打插入短钢筋作为标志，深度不小于500mm,并浇筑C20混凝土固定牢靠，然后将标高控制到短钢筋上，做好标记。

每根桩定位时还需要核准后才能开始成桩，即定桩位完成后经质检验收合格，并报监理单位验收后才能进行打桩施工。

高程控制：根据规划设计院交接的高程点，在基坑内进行高程投射，以便进行对孔桩标高进行控制。

2、钢护筒的制作及埋设钢护筒长度在4m以内，采用厚8~IOmm的钢板制作，长度大于4m 的钢护筒采用厚10〜15mm钢板制作。

钢护筒埋置较深时，采用多节钢护筒连接使用。

钢护筒的内径应大于钻头外径，护筒的直径比孔直径大500mm,钢护筒应高于地面0.3m。

本工程桩基拟采用长度4m内的钢护筒。

钢护筒埋设工作是旋挖钻机施工的开端,要求钢护筒平面定位与垂直度应准确，钢护筒周围和护筒底脚应紧密，不透水。

以测量放样定出的桩心短钢筋为圆心，2-3倍的孔桩半径为半径，定出4个点,插短钢筋作为标志，要求两点连线穿过桩中心（见下图），形成十字丝，短钢筋埋深不小于500mm,浇筑C20混凝土固定牢靠，保证其稳定不动，并采用全站仪或水准仪测量一个高程，标定到外围的短钢筋头上，以便控制护筒安装高度及桩顶标高。

导管水密性试验方案精编WORD版

导管水密性试验方案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】钻孔灌注桩导管水密性试验方案一、试验目的1、检验导管是否有漏水，漏气现象，保证灌注砼质量。

2、检验导管壁及焊缝承压强度是否满足施工要求。

二、要求及方法导管施压水密性试验应采用管内注水充压的方法进行，严禁用压气施压的方法进行导管水密性试验检测。

施压步骤：1．检查每节导管有无明显孔洞，检查每节导管的密封圈完整情况，所有导管制作应力求坚固，内壁应光滑、顺直、光洁和无局部凹凸缺陷。

各节导管内径应大小一致（现场施工所用导管内径为260mm），偏差不大于±2mm。

现场发现缺少或破旧的导管，要及时拆除更换或添加，并在钢索槽中涂适当的黄油。

2．选择场地，使导管在地面上平整对接，对接时就各节导管按顺序编号（导管首尾对接顺序为4.0m/节+2.7m/节*15节=44.5m）先把导管首尾用密封扣件相连。

导管可在钻孔旁预先分段拼装，在吊放时再逐段拼装。

分段拼装时应仔细检查。

3．对导管两端安装封闭装置，封闭装置采用既有施压套。

安装时使两孔位于管道的正上方，以使注水时空气从空中溢出。

4．安装水管向导管内注水，注水至管道另一端出水时停止，并应保证导管内冲水达70％以上，方可停止。

5．将一端注水孔密封，另一端与空气压力机连接，检查导管连接处封闭端安装情况，检查合格后压风机充压，进行水密试验的水压不应小于孔内水深或泥浆深度的1.3倍压力，也不应小于导管壁和焊缝可能承受灌注混凝土时最大压力的1.3倍，保持压力15分钟。

以匡山互通式立交桥二环西路主线桥125#墩125-4#桩基础为标准做导管水密性试验，其中125#墩125-4#桩基础，桩径1.5m,护筒顶标高27.05，桩顶标高23.076m,桩底标高-19.724m,桩长42.8m，理论孔深46.774m，导管长度44.5m根据上述数据计算导管能承受的最大内压力p，可按下式计算：P=Yc*hc-Yw*Hw式中：P—导管可能受到的最大压力（KPa）;Yc—混凝土拌合物的重度（取ρ=2500kg/m3）;hc—导管内混凝土柱的最大高度，以导管全长计（m）；Yw—桩孔内水或泥浆的容重（取ρ=1200kg/m3）;Hw—桩孔内水或泥浆的深度（m）。

长输管线绝缘接头气密性试验泄露分析及检测方案

长输管线绝缘接头气密性试验泄露分析及检测方案王冬林1,2,张佳宁3,祝龙3,吴金辉1,2,蔡彬1,2(1.中国石油集团石油管工程技术研究院,西安710077;2.北京隆盛泰科石油管科技有限公司,北京100101;3.陕西省天然气股份有限公司,西安710016)摘要：针对某国家项目采购的绝缘接头出现的气密性试验泄露现象,从钢制短管及锻件质量、焊缝质量、密封件及绝缘件质量、绝缘填料注入及压装工艺质量等方面进行了分析。

分析结果表明,密封件的尺寸和性能不符合技术要求是导致绝缘接头泄露的根本原因;水压+弯矩试验过程中绝缘接头中间部分发生弯曲,进一步加重密封件的损坏程度,造成了最终气密性试验泄露。

根据绝缘接头的泄露原因,提出了优化的检测方案。

经实践应用验证,加装漏气孔检查泄露情况的方案测试结果较好,能够更早、更精准地发现泄露情况,提高气密性检测的效率。

关键词：绝缘接头;气密性试验;泄露;检测方案中图分类号：TG445文献标识码：B DOI:10.19291/ki.1001-3938.2021.02.011Leakage Analysis and Detection Scheme ofLong Distance Pipeline Insulation Joint Air Tightness TestWANG Donglin1,2,ZHANG Jianing3,ZHU Long3,WU Jinhui1,2,CAI Bin1,2(PC Tubular Goods Research Institute,Xi’an710077,China;2.Beijing Longsheng Taike Petroleum Pipe Technology Co.,Ltd.,Beijing100101,China;3.Shaanxi Provincial Natural Gas Co.,Ltd.,Xi’an710016,China) Abstract:Aiming at the leakage phenomenon of air tightness test of insulated joint purchased in a national project,the quality of steel short pipe and forging,weld quality,quality of sealing parts and insulating parts,quality of insulation filler injection and pressing process are analyzed.The results show that the size and performance of the seal do not meet the technical requirements is the root cause of the leakage of the insulation joint.During the water pressure+bending torque test, the middle part of the insulation joint is bent,which further aggravates the damage of the seal,resulting in the leakage of the final air tightness test.According to the leakage reason of insulated joint,the optimized detection scheme is put forward.The practical application shows that the scheme of installing leak hole to check the leakage has good test results,which can find the leakage earlier and more accurately,and improve the efficiency of air tightness detection.Key words:insulation joint;air tightness test;leakage;detection scheme绝缘接头是在长输管道中起绝缘、密封、防止电化学腐蚀作用的特殊管道接头[1-3],这类接头已经替代绝缘法兰广泛应用于西气东输管道工程、中俄东线天然气管道工程、潜江到韶关管道工程等各大工程项目[4-7]。

导管法灌注桩

水下灌注混凝土也称导管混凝土，是将混凝土通过竖立的管子，依靠混凝土的自重进行灌注的方法。

适用于灌注围堰、沉箱基础、沉井基础、地下连续墙、桩基础等水下或地下工程。

混凝土从管子底端缓慢流出，向四周扩大分布，不致被周围的水流所扰动，从而保证质量。

采用此法时，混凝土必须具有良好的和易性，含砂率在40～50％之间,粗骨料宜用不大于3.8厘米的卵石，水灰比控制在0.44左右，混凝土中可掺入缓凝、塑化等外加剂。

灌注混凝土前的准备工作：钢筋笼绑扎情况的检查、钢筋笼定位情况的检查、套筒的水密性检查、套筒下放到孔内以后的检查。

施工步骤及常见问题的处理措施：导管直径一般为最大石子粒径的8倍,管子间距一般为4.5米。

施工时，为防止水流、杂物进入导管,下管前可将管子底端塞住，借第一罐混凝土的重量把塞子冲开，使混凝土灌注就位，深水作业时要防止管子浮起，下管时可将管子充水,在管顶装一紧贴管壁的橡胶球,然后灌入混凝土,将球顺管子压出,即可进行灌注。

随灌注随将管子缓慢提起，每次提升幅度约为15～60厘米。

灌注时应防止导管摆动，以免混凝土产生空洞。

导管法适于灌注水下混凝土。

养护条件良好时，28天强度一般可达28～56兆帕。

现阶段桩基水下混凝土灌注桩工程的施工通常采用导管法进行施工。

其原理混凝土拌和物是在一定的落差压力作用下,通过密封连接的导管进入到初期灌注的混凝土下面，顶托着初期灌注的混凝土及其上面的泥浆逐步上升，形成连续密实的混凝土桩身。

导管法施工技术要求非常严格，为使水下混凝土灌注桩施工质量得以保证，必须要从施工设备、混凝土配制、灌注等几方面加以控制，以提高水下施工质量。

（此为监理需要检测的内容也是施工单位需要做的内容）成孔检查施工单位在桩基钻挖孔成孔后首先进行成孔的自检，主要检测内容有：成孔的空口标高，孔底标高，孔的倾斜度，实际孔深，直径，护壁高度，清空情况，孔底沉淀层厚度，孔内渗水情况，然后将自检报告呈递给监理单位，测量监理工程师到现场进行检测，合格以后批准进行下一步的施工工序。

灌注桩导管水密性试验方案

目录1. 工程概况 (1)2. 试验目的、适用范围 (2)3. 试验依据 (2)4. 试验要求及方法 (2)灌注桩导管水密性试验方案1.工程概况（1）古梅桥古梅桥与桥位处河道正交，起止点桩号分别为K0+098.309~K0+194.309，中心桩号为K0+141.309，桥梁全长86m，全宽8.5m，按单幅桥设计，上部结构采用25+30+25m预应力混凝土简支T梁，25mT梁梁高1.7m，30mT梁梁高2m，0#、3#桥台处设置F-80伸缩缝，1#、2#梁桥墩处设置桥面连续；下部结构桥墩采用主墩为圆柱型桥墩，下接桩基础，桥台采用桩接盖梁桥台。

桥梁墩台盖梁采用连续梁模型进行设计，活载分配系数采用杠杆法计算。

桥墩采用圆柱型桥墩，桥墩盖梁长8m，全宽1.9m，由于桥墩两侧跨径及T 梁梁高不同，本次设计桥墩采用高低帽设计，盖梁低侧宽1.03m，高1.6m，高侧宽0.87m，高1.9m，高低帽高度差0.3m，并考虑两侧恒、活载不同引起的桥墩受力偏心作用，本次设计桥墩顺桥向偏心8cm。

墩柱直径为Ф1.4m，桩基直径为Ф1.6m，桩基中心间距为4.6m。

系梁高1.4m，宽1.1m。

桥台采用桩基础盖梁，桩基直径为Ф1.6m，桩基中心间距为4.8m。

桥台盖梁长8.5m，高1.5m。

墩台基础均采用钻孔灌注桩基础，按摩擦桩设计，共8根。

（2）龙德-坟台公路桥龙德~坟台桥与桥位处于河道正交，起止点桩号分别为K0+101.21~K0+198.79，中心桩号为K0+150.0，桥梁全长97.58m，全宽12m，按单幅桥设计，上部结构采用3×30m预应力混凝土简支T梁，梁高2m，0#、3#桥台处设置F-80伸缩缝，1#、2#梁桥墩处设置桥面连续；下部结构桥墩采用主墩为圆柱型桥墩，下接桩基础，桥台采用桩接盖梁桥台。

①桥梁墩台盖梁采用连续梁模型进行设计，活载分配系数采用杠杆法计算。

②墩台盖梁顶底面不设置横坡，桥面横坡通过支座垫石调整。

给水排水管道通水措施

给水排水管道通水措施
为了保证工程顺利交工，一次成优，应严格按照设计图施工及施工验收规范、规程和质量评定标准的要求施工。

必须按施工顺序操作，做好每一道工序，各项具体工作落实到人头上，谁施工谁负责。

对材料、设备等要严把质量关，对阀门应做耐压强度试验，试验应以每批数量中抽查10%，且不少于一个，如有漏、裂不合格的应再抽查20%，若仍有不合格，则应逐个进行试验。

对于安装在主干管路上起切断作用的闭路阀门，应逐个作强度和严密性试验。

只有这样才能保证通水顺利进行。

（一）给水管通水措施
1．立管安装后，对各立管单独进行水压试验。

2．各楼层支管安装完后，应单独进行试验，通水前将各配水点的阀门关闭。

3．以上试验合格后，再对各个系统逐步试验；各系统合格后再对整个系统进行试验。

（二）排水管道通水措施
排水管安装完后进行灌水试验，需埋地或隐蔽的管道在隐蔽前必须做灌水试验，其灌水高度不低于底层地面高度，满水15min后，再灌满延续5min，液面不降为合格。

做此试验时也如同给水管一样分段进行。

钻孔灌注桩钢筋笼定位施工技术

钻孔灌注桩钢筋笼定位施工技术一、引言在公路交通建设过程中，跨越小型河道、耕地灌溉渠的桥梁工程普遍存在。

该类桥梁由于长度和高度不会太大，施工难度较小，在设计和施工过程中会优先选择投入小、简便快速的施工方法。

当桩基位于河道内或即将淹没的河滩区域时，通常采用围堰的形式进行临时维护，为桥梁下部构造施工提供一个平台，同时起到防水作用。

但由于围堰需要高于水面才能起到防水的作用，而桩基础通常位于河道水面以下，这就导致桩顶标高低于桩基施工平台高度，增加了桩基础施工过程中桩基钢筋笼对中和桩基偏位控制的技术难度。

因此，在施工过程中如何提升钻孔灌注桩钢筋笼定位的准确性具有重要研究意义。

二、工程概况老沙河大桥位于省道S237大边公路邱县段改建工程K22+820处，跨越老沙河，设计新建5×25m预应力混凝土小箱梁桥，桥梁前进方向与河道顺时针交角为90°。

桥位平面位于R=2700m的左偏圆曲线上，桥面横坡为双向2%，纵断面位于R=12500m的凸竖曲线上，与河道夹角为90°，上部采用后张法预应力连续小箱梁，下部采用钻孔灌注桩基础，桥梁全长131m，共一联，为5×25m。

其中1#～4#墩为排架桩，位于老沙河河道内，桩顶标高平均低于河道底部1.4m。

结合工程实际情况综合考虑成本及技术难度，对于不同区域的桩位采取不同的施工工艺：1#和4#桩基位于有水的河滩区域，采用土围堰填筑施工平台，反循环工艺进行桩基础施工；2#和3#位于老沙河河道内，水位较深，采用钢板桩围堰作为下部构造施工平台，反循环钻机成孔工艺进行桩基础施工。

根据《公路工程质量检验评定标准第一册土建工程》（JTG F80/1—2017）要求，钻孔灌注桩排架桩桩位规定偏差允许值小于等于50mm为合格。

三、钻孔灌注桩施工方案1、桥梁下部构造施工平台本工程1#、4#墩的填筑土围堰材料采用抗渗性能较好的黏土以利阻水，避免渗漏，土围堰面积按满足桩基施工需求进行填筑，高度高于最高施工水位0.5～1.0m，土围堰迎水面用装土的编织袋作为冲刷防护层。

7.地下连续墙混凝土灌注作业指导书

目录1.适用范围 (1)2.作业准备 (1)2.1临建工程设计 (1)2.2技术准备 (1)2.3人员准备 (1)2.4机械设备准备 (1)2.5材料、试验准备 (1)3.技术要求 (2)4.施工程序与工艺流程 (2)4.1施工程序 (2)4.2工艺流程 (2)5.施工方法与要求 (2)5.1导管水密性试验及安装 (2)5.2导管安放 (3)5.3二次清底 (3)5.4混凝土灌注 (3)5.5接头箱起拔 (4)5.6墙体接头处理 (4)6.劳动组织 (5)7.材料要求 (5)8.机械设备配置 (6)9.质量控制及检验 (6)9.1地下连续墙混凝土灌注作业验收标准 (6)9.2地下连续墙混凝土灌注作业要点 (7)10.安全及环保要求 (7)10.1安全要求 (7)10.2环保要求 (8)新塘经白云机场至广州北城际轨道交通站前工程XBZH-2标四工区地下连续墙混凝土灌注作业指导书1.适用范围适用于珠三角城际新白广XBZH-2标四工区地下连续墙混凝土灌注施工。

2.作业准备2.1临建工程设计搅拌站、施工便道、泥浆池、现场灌注砼平台等已完成，符合砼灌注施工需要。

2.2技术准备已查阅施工现场场地工程地质资料和必要的水文地质资料，完成施工图复核并编写图纸会审记录，并编制地下连续墙砼灌注施工技术交底。

下导管前检查导管质量及气密性须符合规范要求；计算封底砼方量及所需漏斗体积、计划封底方案；砼灌注前对泥浆比重、含砂率、沉渣厚度等进行检测，符合设计及规范要求。

2.3人员准备管理人员已按照合同约定进场，施工人员已进场并经安全教育培训并考试合格后上岗。

2.4机械设备准备混凝土采用工区搅拌站生产，混凝土灌车运输，地下连续墙混凝土灌注采用罐车直卸方式，漏斗口锥形塞快速起拔、导管及漏斗提升采用冲击钻，导管及漏斗安装、拆除采用吊车配合，接头箱（管）起拔采用千斤顶、提升拆除采用履带吊。

2.5材料、试验准备地下连续墙施工混凝土配合比已报审监理工程师批准同意使用。

钻孔灌注桩导管水密性试验方案

钻孔灌注桩导管水密性试验方案一、工程概述本工程为_____工程，位于_____。

钻孔灌注桩作为基础承载结构，其施工质量直接关系到整个工程的安全性和稳定性。

为确保灌注桩施工中混凝土灌注的顺利进行，导管的水密性是至关重要的环节，因此需进行导管水密性试验。

二、试验目的钻孔灌注桩导管水密性试验的主要目的是检验导管在承受水压时的密封性能，确保在混凝土灌注过程中不会出现漏水现象，从而保证灌注桩的质量和施工安全。

三、试验依据1、《建筑桩基技术规范》（JGJ 94-2008）2、《公路桥涵施工技术规范》（JTG/T F50-2011）3、本工程的设计文件和施工图纸四、试验准备1、试验设备（1）试压泵：选用额定压力不小于导管最大工作压力的 15 倍，且能保持稳定压力的试压泵。

（2）压力表：精度不低于15 级，量程为试验压力的15 倍至2 倍。

（3）连接管件：用于连接试压泵、导管和压力表等设备。

2、试验材料（1）水：清洁的自来水或符合要求的施工用水。

3、导管准备（1）选用符合设计要求和施工规范的导管，导管的直径、壁厚和长度应符合施工要求。

（2）对导管进行外观检查，确保导管无变形、裂缝、孔洞等缺陷。

（3）对导管的连接部位进行检查，确保连接牢固、密封良好。

五、试验步骤1、安装导管将导管按照施工要求进行组装，连接牢固，确保连接处密封良好。

2、封闭导管一端使用封头或堵板将导管的一端封闭严密，不得有漏水现象。

3、注水通过试压泵向导管内注水，直至导管内充满水，排除导管内的空气。

4、加压启动试压泵，缓慢增加压力，直至达到试验压力。

试验压力一般为导管可能承受的最大内压力的 13 倍。

5、稳压保持试验压力不变，稳压时间不少于 15 分钟。

6、检查在稳压期间，检查导管的各个连接部位和封头处是否有漏水现象。

观察压力表的读数是否稳定，如有压力下降，应查明原因并及时处理。

7、记录在试验过程中，应详细记录试验压力、稳压时间、漏水情况等数据。

六、试验结果判定1、如在稳压期间，导管无漏水现象，且压力表的读数稳定，试验压力未下降，则判定导管水密性合格。

桩基混凝土灌注施工方案

桩基混凝土灌注施工方案某特大桥桩基共有陆地桩及水中桩共108根，其中φ2.5 m 72根，φ2.0 m 16根，φ1.8 m 20根。

尤其是6＃、＃、7#7#7#墩桩基础直径墩桩基础直径2.5m 上部十几米钢护筒范围内桩径为2.8m 2.8m，，桩长达60~80m 左右，且桩基均位于水中，属典型大直径超深钻孔，现部分桩基以接近终孔，预计4月7日灌注桩身混凝土，为确保钻孔桩施工的顺利施工，特制定本方案，望切实执行。

一、前期准备工作（一）导管的制备及试验本工程拟采用法兰盘螺栓连接式导管，导管采用内径Φ28cm 无缝钢管制成，为便于灌注过程中导管的拆卸及减少导管提升设备的提升高度，高度，导管中间基本节为导管中间基本节为2.5m 2.5m，，下节为4m 4m，，漏斗下为约1m 左右的上端节，上下节导管法兰盘间应垫以4㎜~5㎜厚的橡胶垫圈，其宽度外侧齐法兰盘边缘，内侧稍窄法兰盘内边缘。

导管是灌注水下混凝土的重要工具，因此在施工前需对导管性能做以检验，具体各检验如下：（1）因本桥桩基较深且位于水中，且地下水丰富，因此导管在使用前应做水密实验，具体方法如下：将拼装好的导管先灌入70%70%的水，的水，两端封闭，一端焊输风管接头，输入预定2Mpa 的风压。

导管需滚动数次，待15min 导管不漏水即为合格。

（2）为减少灌注过程中对混凝土的摩阻力，导管内壁应光滑、顺直、光洁和无局部凹凸，导管内径应大小一致，偏差不得大于±光洁和无局部凹凸，导管内径应大小一致，偏差不得大于±22㎜，导管内过球应通畅。

管内过球应通畅。

（3）导管分段拼装时应仔细检查，导管分段拼装时应仔细检查，变形和磨损严重的不得使用，导变形和磨损严重的不得使用，导管内壁和法兰盘表面如粘附有灰浆和泥浆应擦拭干净。

逐节导管检查合格后用明显标记逐节标号并标明尺度，并应配备导管总数20%~30%的备用导管，检查不合格的导管坚决不予使用。

的备用导管，检查不合格的导管坚决不予使用。

2024年导管加压试验安全技术交底(2篇)

2024年导管加压试验安全技术交底导管质量是影响水下混凝土灌注桩桩身质量的重要因素之一，因此在导管使用前必须进行水密承压试验，严禁用压气进行试压试验。

水密试验的水压不应小于孔内水深压力的1.3倍，也不应小于导管壁和焊缝可能承受混凝土时最大压力的1.3倍。

试验压力计算方法，其试验压力不得小于灌注混凝土时可能承受的最大压力P，P=rchc-rwhwrc为混凝土的密度；hc为导管内混凝土柱的最大高度，一般采用导管全长；rw为孔内泥浆的比重；hw为灌注混凝土时，混凝土顶面至泥浆面的高差；要求首盘混凝土灌注后导管埋深至少1米，本次试压导管全长按50米计，经计算导管试验压力不得小于0.7兆帕。

导管试压前，应将导管按安装顺序进行编号，安装时对橡胶垫圈、连接螺栓及阀门认真检查，保证连接紧固，同时检查端头堵板与导管是否焊接牢靠，焊缝不饱满或有焊伤时进行加固处理后再进行试压，否则不予加压。

向导管内注水，注水结束后安装加压设备，连接完成进行加压。

为安全起见，施工作业人员必须穿防护服戴安全帽等安全防护品，试验加压时应均匀给压，严禁猛烈施压，加压达到设计值后停止继续施压，静置15分钟，若压力值趋于稳定不变即为导管水密性好，为合格，可以用于施工生产，若压力值变化较大即为导管水密性不符合要求，需重新拼装再做试压试验，不合格将不予在施工生产中使用。

试压合格后进行泄压，缓慢打开阀门进行放压，压力值回复后再将导管进行拆除。

2024年导管加压试验安全技术交底（2）导管加压试验是一项重要的安全技术，用于测试和评估导管加压过程中的安全性能。

在2024年，随着导管加压试验技术的不断发展和应用，为了确保试验的安全进行，我们需要对导管加压试验的安全技术进行交底。

一、导管加压试验的概述导管加压试验是用来检测和验证导管管道系统在不同工况下的承载能力、耐压性能以及工作安全性能的试验。

导管加压试验可以帮助我们发现和排除管道系统中的隐患和缺陷，确保管道系统的安全运行。

导管法灌注水下混凝土施工要点

导管法灌注水下混凝土施工要点1. 简介导管法灌注水下混凝土是一种常用的水下混凝土施工方法，通过导管将混凝土输送至水下目标位置，并在目标位置进行浇筑和固化。

本文将详细介绍导管法灌注水下混凝土的施工要点。

2. 施工前准备在进行导管法灌注水下混凝土施工之前，需要进行以下准备工作：2.1 设计方案根据具体施工需求，制定合理的设计方案，包括混凝土配合比、导管布置方案、浇筑过程控制等。

2.2 材料选择选择符合规范要求的优质混凝土材料，并按照设计方案进行配比。

2.3 器材和设备采购或租赁所需的器材和设备，包括导管、泵车、振捣器等。

2.4 施工人员培训对参与施工的人员进行培训，确保其熟悉操作流程和安全注意事项。

3. 施工过程3.1 导管布置根据设计方案，在水下目标位置周围布置导管。

导管的布置应考虑到混凝土输送的路径和施工效率。

3.2 导管连接将导管连接至泵车，并确保连接处密封可靠，防止混凝土泄漏。

3.3 混凝土输送启动泵车，将混凝土通过导管输送至水下目标位置。

在输送过程中，需要注意控制输送速度和压力，以避免导管堵塞或混凝土分层。

3.4 振捣在混凝土到达目标位置后，及时进行振捣处理，以排除气泡和提高混凝土的密实性。

振捣可以使用手持式振捣器或潜水员进行。

3.5 固化待混凝土充分振捣后，开始进行固化。

根据设计方案和环境条件，选择合适的固化方式，如水固化、添加外加剂等。

4. 施工质量控制4.1 混凝土配合比控制严格按照设计方案中的配合比要求进行配料，并进行试块试验以确保混凝土强度符合要求。

4.2 混凝土输送控制控制混凝土的输送速度和压力，避免导管堵塞和混凝土分层。

4.3 振捣控制振捣过程中，应确保振捣器完全覆盖混凝土，并按照规定的振捣时间和频率进行操作。

4.4 固化控制根据设计方案中的固化要求，合理选择固化方式，并对固化过程进行监测和记录。

5. 安全注意事项5.1 人员安全施工人员需要佩戴合适的防护装备，如潜水服、呼吸器等，并严格按照操作规程进行作业。

(完整版)导管水密性试验方案

钻孔灌注桩导管水密性试验方案一、试验目的1、检验导管可否有漏水，漏气现象，保证灌注砼质量。

2、检验导管壁及焊缝承压强度可否满足施工要求。

二、要求及方法导管施压水密性试验应采用管内注水充压的方法进行，严禁用压气施压的方法进行导管水密性试验检测。

施压步骤：1．检查每节导管有无明显孔洞，检查每节导管的密封圈完满情况，所有导管制作应力求坚固，内壁应圆滑、顺直、光洁和无局部凹凸弊端。

各节导管内径应大小一致（现场施工所用导管内径为 260mm），偏差不大于±2mm。

现场发现缺少或破旧的导管，要及时拆掉更换或增加，并在钢索槽中涂合适的黄油。

2．选择场所，使导管在地面上平展对接，对接时就各节导管按序次编号（导管首尾对接序次为节节*15 节）先把导管首尾用密封扣件相连。

导管可在钻孔旁起初分段拼装，在吊放时再逐段拼装。

分段拼装时应仔细检查。

3．对导管两端安装封闭装置，封闭装置采用既有施压套。

安装时使两孔位于管道的正上方，以使注水时空气从空中溢出。

4．安装水管导游管内注水，注水至管道另一端出水时停止，并应保证导管内冲水达 70％以上，方可停止。

5．将一端注水孔密封，另一端与空气压力机连接，检查导管连接处封闭端安装情况，检查合格后压风机充压，进行水密试验的水压不应小于孔内水深或泥浆深度的 1.3 倍压力，也不应小于导管壁和焊缝可能承受灌注混凝土时最大压力的 1.3 倍，保持压力 15 分钟。

以匡山互通式立交桥二环西路主线桥 125#墩 125-4#桩基础为标准做导管水密性试验，其中 125#墩 125-4#桩基础，桩径 1.5m,护筒顶标高，桩顶标高23.076m,桩底标高 -19.724m,桩长，理论孔深，导管长度 44.5m 依照上述数据计算导管能承受的最大内压力 p，可按下式计算：P=Yc*hc-Yw*Hw式中： P—导管可能碰到的最大压力（KPa）;Yc—混凝土拌合物的重度（取ρ =2500kg/m）;hc—导管内混凝土柱的最大高度，以导管全长计（ m）； Yw—桩孔内水或泥浆的容重（取ρ=1200kg/m）;Hw—桩孔内水或泥浆的深度（m）。
