【物理】物理欧姆定律练习题及答案

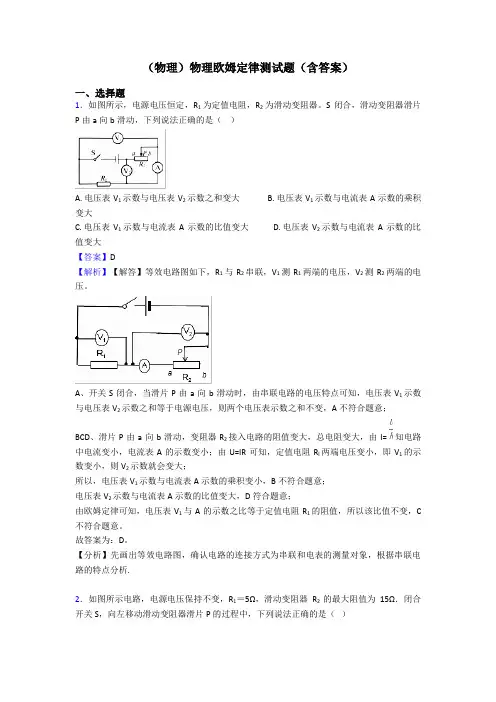

(物理)物理欧姆定律测试题(含答案)
（物理）物理欧姆定律测试题（含答案）一、选择题1．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。
S闭合，滑动变阻器滑片P由a向b滑动，下列说法正确的是（）A. 电压表V1示数与电压表V2示数之和变大B. 电压表V1示数与电流表A示数的乘积变大C. 电压表V1示数与电流表A示数的比值变大D. 电压表V2示数与电流表A示数的比值变大【答案】D【解析】【解答】等效电路图如下，R1与R2串联，V1测R1两端的电压，V2测R2两端的电压。
A、开关S闭合，当滑片P由a向b滑动时，由串联电路的电压特点可知，电压表V1示数与电压表V2示数之和等于电源电压，则两个电压表示数之和不变，A不符合题意；BCD、滑片P由a向b滑动，变阻器R2接入电路的阻值变大，总电阻变大，由I= 知电路中电流变小，电流表A的示数变小；由U=IR可知，定值电阻R l两端电压变小，即V1的示数变小，则V2示数就会变大；所以，电压表V1示数与电流表A示数的乘积变小，B不符合题意；电压表V2示数与电流表A示数的比值变大，D符合题意；由欧姆定律可知，电压表V1与A的示数之比等于定值电阻R1的阻值，所以该比值不变，C 不符合题意。
故答案为：D。
【分析】先画出等效电路图，确认电路的连接方式为串联和电表的测量对象，根据串联电路的特点分析.2．如图所示电路，电源电压保持不变，R1＝5Ω，滑动变阻器R2的最大阻值为15Ω．闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是（）A. 电流表A的示数变小B. 电压表V的示数增大C. 滑片可在R2上任意移动D. 若滑片移到b端时，R1与R2的电功率之比为3：1【答案】 D【解析】【解答】解：由电路图可知，R1与R2并联，电压表V测电源两端的电压，电流表测干路电流，（1）因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过R1的电流不变，向左移动滑动变阻器滑片P的过程中，R2接入电路中的电阻变小，由I＝可知，通过R2的电流变大，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，A不符合题意；（2）由电路图可知，R2的滑片移至a端时会造成电源短路，所以，滑片不可在R2上任意移动，C不符合题意；（3）因并联电路中各支路两端的电压相等，所以，若滑片移到b端时，由P＝UI＝可知，R1与R2的电功率之比：＝＝＝＝，D符合题意。
(完整)初中物理__欧姆定律练习题附答案
(完整)初中物理__欧姆定律练习题附答案欧姆定律是物理学中一个非常重要的基本定律，它描述了电流、电压和电阻之间的关系。
在学习物理的过程中，我们经常会遇到欧姆定律的应用题。
在这篇文章中，我们将给出一些关于欧姆定律的练习题，并附上答案。
希望通过实际的练习，能够帮助大家更好地理解和应用欧姆定律。
练习题一：一根导线的电阻为3欧姆，通过它的电流为5安培，求通过导线两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，即V = I × R。
代入已知量，V = 5 × 3 = 15（单位：伏特）。
练习题二：某电器的额定电压为220伏特，通过它的电流为2安培，求该电器的电阻是多少？解答：还是根据欧姆定律，电阻等于电压除以电流，即R = V / I。
代入已知量，R = 220 / 2 = 110（单位：欧姆）。
练习题三：一台电视机通过220伏特的电压工作，接在电路中，当通过电视机的电流为1.5安培时，求该电视机的电阻是多少？解答：同样地，根据欧姆定律，电阻等于电压除以电流，即R = V / I。
代入已知量，R = 220 / 1.5 = 146.67（单位：欧姆）。
练习题四：一个电阻为10欧姆的电路中，通过电流为5安培，求通过电路两端的电压是多少？解答：按照欧姆定律，电压等于电流乘以电阻，即V = I × R。
代入已知量，V = 5 × 10 = 50（单位：伏特）。
练习题五：一个电路中的电压为24伏特，电阻为6欧姆，求通过电路的电流是多少？解答：欧姆定律告诉我们，电流等于电压除以电阻，即I = V / R。
代入已知量，I = 24 / 6 = 4（单位：安培）。
通过以上的练习题，我们可以看到欧姆定律在电路中的应用非常广泛。
它提供了一个简单而有效的方法来计算电流、电压和电阻之间的关系。
只需要记住欧姆定律的公式，你就可以轻松应对各种与电路相关的问题。
在实际应用中，欧姆定律可以帮助我们设计电路、计算电路的电阻、电流和电压，在电路故障排查中也起到重要的作用。
物理欧姆定律题20套(带答案)
物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（）A. 电流表的示数变大，小灯泡变亮B. 电流表的示数变小，小灯泡变亮C. 电压表的示数变小，小灯泡不亮D. 电压表的示数变大，小灯泡不亮【答案】D【解析】【解答】解：当开关S断开时，灯L与电阻R串联，电压表测R两端的电压，电流表测电路中的电流；S闭合时，L短路，灯不亮，电路中只有R，此时电压表测电源电压，电流表测电路中的电流；根据串联电路电压的规律，故电压表示数变大，根据串联电阻的规律，S闭合时电阻变小，根据欧姆定律I= 可知，电路中电流变大，电流表示数变大；综上所述，只有D正确，ABC错误．故选D．【分析】分析当开关S由断开到闭合时电路的变化，根据串联电路的规律和欧姆定律确定正确答案．2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。
九年级物理欧姆定律题20套(带答案)含解析
九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A. 10ΩB. 3.6ΩC. 6.6ΩD. 5.4Ω【答案】A【解析】【解答】解：由I= 可得，导体的电阻： R= = =10Ω．故选A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．2．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．3．甲图是小灯泡L和电阻R的I-U图象。

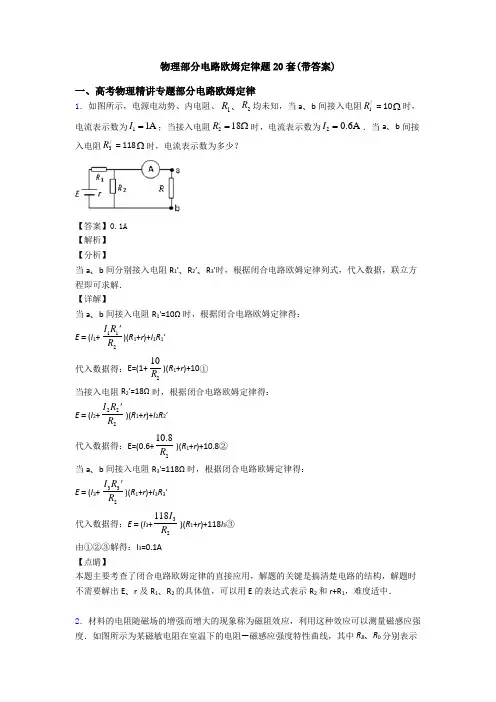

物理部分电路欧姆定律题20套(带答案)
物理部分电路欧姆定律题20套(带答案)一、高考物理精讲专题部分电路欧姆定律1．如图所示，电源电动势、内电阻、1R 、2R 均未知，当a 、b 间接入电阻/1R ＝10Ω时，电流表示数为11A I =；当接入电阻/218R =Ω时，电流表示数为20.6A I =．当a 、b 间接入电阻/3R ＝118Ω时，电流表示数为多少？【答案】0.1A 【解析】 【分析】当a 、b 间分别接入电阻R 1′、R 2′、R 3′时，根据闭合电路欧姆定律列式，代入数据，联立方程即可求解． 【详解】当a 、b 间接入电阻R 1′=10Ω时，根据闭合电路欧姆定律得：E ＝(I 1+112I R R ')(R 1+r )+I 1R 1′ 代入数据得：E=(1+210 R )(R 1+r )+10① 当接入电阻R 2′=18Ω时，根据闭合电路欧姆定律得：E ＝(I 2+222I R R ')(R 1+r )+I 2R 2′ 代入数据得：E=(0.6+210.8R )(R 1+r )+10.8② 当a 、b 间接入电阻R 3′=118Ω时，根据闭合电路欧姆定律得：E ＝(I 3+332I R R ')(R 1+r )+I 3R 3′ 代入数据得：E ＝(I 3+32118 I R )(R 1+r )+118I 3③ 由①②③解得：I 3=0.1A 【点睛】本题主要考查了闭合电路欧姆定律的直接应用，解题的关键是搞清楚电路的结构，解题时不需要解出E 、r 及R 1、R 2的具体值，可以用E 的表达式表示R 2和r+R 1，难度适中．2．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B 、R 0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在3．如图甲所示，电源由n个电动势E="1.5" V、内阻均为r（具体值未知）的电池串联组成，合上开关，在变阻器的滑片C从A端滑到B端的过程中，电路中的一些物理量的变化如图乙中Ⅰ、Ⅱ、Ⅲ所示，电表对电路的影响不计。
(物理)物理部分电路欧姆定律题20套(带答案)及解析
（物理）物理部分电路欧姆定律题20套(带答案)及解析一、高考物理精讲专题部分电路欧姆定律1．如图1所示，水平面内的直角坐标系的第一象限有磁场分布，方向垂直于水平面向下，磁感应强度沿y 轴方向没有变化，与横坐标x 的关系如图2所示，图线是双曲线（坐标轴是渐进线）；顶角θ=45°的光滑金属长导轨 MON 固定在水平面内，ON 与x 轴重合，一根与ON 垂直的长导体棒在水平向右的外力作用下沿导轨MON 向右滑动，导体棒在滑动过程中始终保持与导轨良好接触．已知t=0时，导体棒位于顶角O 处；导体棒的质量为m=2kg ；OM 、ON 接触处O 点的接触电阻为R=0.5Ω，其余电阻不计；回路电动势E 与时间t 的关系如图3所示，图线是过原点的直线．求：（1）t=2s 时流过导体棒的电流强度I 2的大小； （2）1～2s 时间内回路中流过的电量q 的大小；（3）导体棒滑动过程中水平外力F （单位：N ）与横坐标x （单位：m ）的关系式． 【答案】（1）t=2s 时流过导体棒的电流强度I 2的大小为8A ； （2）1～2s 时间内回路中流过的电量q 的大小为6C ；（3）导体棒滑动过程中水平外力F 与横坐标x 的关系式为F=（4+4）N ．【解析】试题分析：（1）根据E —t 图像中的图线是过原点的直线特点 有：EI R=得：28I A =（2分） （2）可判断I —t 图像中的图线也是过原点的直线 （1分） 有：t=1s 时14I A =可有：122I I q I t t +=∆=∆（2分） 得：6q C =（1分）（3）因θ=45°，可知任意t 时刻回路中导体棒有效切割长度L=x （2分） 再根据B —x 图像中的图线是双曲线特点：Bx=1 有：()E BLv Bx v ==且2E t =（2分）可得：2v t =，所以导体棒的运动是匀加速直线运动，加速度22/a m s =（2分） 又有：()F BIL BIx Bx I 安===且I 也与时间成正比 （2分） 再有：F F ma -=安（2分）212x at =（2分） 得：44F x =+（2分）考点：本题考查电磁感应、图像、力与运动等知识，意在考查学生读图、试图的能力，利用图像和数学知识解决问题的能力．2．有三盘电灯L1、L2、L3，规格分别是“110V，100W”，“110V，60W”，“110V，25W”要求接到电压是220V的电源上，使每盏灯都能正常发光．可以使用一直适当规格的电阻，请按最优方案设计一个电路，对电阻的要求如何？【答案】电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【解析】将两个电阻较大的电灯“110V 60W”、“110V 25W”与电阻器并联，再与“110V100W”串连接在220V的电源上，电路连接如图所示，当左右两边的总电阻相等时才能各分压110V，使电灯都正常发光．由公式P=UI得L1、L2、L3的额定电流分别为：I1==A=A，I2==A=A，I3=A=A则通过电阻R的电流为 I=I1﹣I2﹣I3=A=AR==Ω=806.7Ω答：电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【点评】本题考查设计电路的能力，关键要理解串联、并联电路的特点，知道用电器在额定电压下才能正常工作，设计好电路后要进行检验，看是否达到题目的要求．3．图示为汽车蓄电池与车灯、小型启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可视为理想电表。
【物理】 初中物理欧姆定律试题(有答案和解析)及解析
【物理】初中物理欧姆定律试题(有答案和解析)及解析一、欧姆定律选择题1．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。
R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压。
若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（）A. AB两端电压为6V时，跳绳自动计数器会计数一次B. 绳子挡住了射向R1的红外线时，R1和R2的阻值相等C. 绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍D. 绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍【答案】D【解析】【解答】解（1）当绳子挡住了射向R1的红外线时，R1电阻变大，计数器会计数一次，信号处理系统记录的是AB间每一时刻的电压（AB间的电压即R2两端的电压），因为R1、R2串联，根据串联电路的分压原理可知，此时R2两端的电压较低，所以应该是AB 两端电压为2V时，跳绳自动计数器会计数一次，A不符合题意；因为电源电压12V,所以此时R1两端电压是12V-2V＝10V,根据串联电路电流处处相等：，解得R1＝5R2， B不符合题意；由乙图可以看出，当没有挡住射向R1的激光，U2'＝U AB'＝6V，由串联电路的分压原理可知此时两电阻相等，C不符合题意；且R1＝5R1'，即绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍，D符合题意。
故答案为：D。
【分析】两电阻串联，AB间电压为R2两端电压，射向R1的激光被挡时它的电阻变化，由串联电路分压原理，结合图象分析射向R1的激光被挡和没挡时AB间电压以及两电阻的大小关系从而解题.2．某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A. 电压表V2和电流表A示数均变大B. 电压表V1和电流表A示数之比不变C. 电压表V2和电流表A的乘积不变D. 电压表V2变化量和电流表A变化量之比不变【答案】D【解析】【解答】解：由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的升高而减小，所以，当温度降低时，热敏电阻R1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，由I= 可知，干路中的电流变小，即电流表A的示数变小，由U=IR可知，R0两端的电压变小，即电压表V2的示数变小，故A错误；由电压表V2示数变小、电流表A示数变小可知，电压表V2和电流表A的乘积变小，故C 错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，即电压表V1的示数变大，由电压表V1的示数变大、电流表A示数变小可知，电压表V1和电流表A示数之比变大，故B错误；（2）设温度变化前后，干路中的电流分别为I1、I2，则电压表V2示数的变化量：△U2=I2R0﹣I1R0=（I2﹣I1）R0=△IR0，即 =R0，且R0的阻值不变，所以，电压表V2变化量和电流表A变化量之比不变，故D正确．故选D．【分析】由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测电路中的电流．（1）根据热敏电阻阻值与温度的关系得出当温度降低时其阻值的变化，进一步可知并联部分的电阻变化和电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，然后得出电压表V2和电流表A 的乘积变化；根据串联电路的电压特点和并联电路的电压特点可知电压表V1的示数变化，然后得出电压表V1和电流表A示数之比变化；（2）设出温度变化前后电路中的电流，根据欧姆定律得出电压表示数和电流表示数与R0的阻值关系，然后得出电压表V2变化量和电流表A变化量之比的变化．3．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．4．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．5．如图所示的电路中,电源电压不变,开关s闭合,滑片P移动到b点时,R1消耗的功率为P1;滑片P移到小中点时,R1消耗的功率为 =2:9,滑片P在b点和在中点时，R2消耗的功率之比为（）A. 1:2B. 2:5C. 2:9D. 4:9【答案】D【解析】【解答】设滑片P移到变阻器b点和中点时电路中的电流分别为I1、I2；已知P1:P′1＝2:9,由P＝I2R可得：，设滑动变阻器R2的最大阻值为R，滑片P在中点和在b端时,R2消耗的功率之比： × ，故答案为：D.【分析】根据电路图可知,电阻R1与变阻器R2串联,电压表测量R1两端电压，电流表测量电路中的电流，结合电功率的计算方法P=I2R即可求得比值.6．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。
【物理】 物理部分电路欧姆定律专题练习(及答案)含解析
【物理】 物理部分电路欧姆定律专题练习(及答案)含解析一、高考物理精讲专题部分电路欧姆定律1．如图所示，电源电动势、内电阻、1R 、2R 均未知，当a 、b 间接入电阻/1R ＝10Ω时，电流表示数为11A I =；当接入电阻/218R =Ω时，电流表示数为20.6A I =．当a 、b 间接入电阻/3R ＝118Ω时，电流表示数为多少？【答案】0.1A 【解析】 【分析】当a 、b 间分别接入电阻R 1′、R 2′、R 3′时，根据闭合电路欧姆定律列式，代入数据，联立方程即可求解． 【详解】当a 、b 间接入电阻R 1′=10Ω时，根据闭合电路欧姆定律得：E ＝(I 1+112I R R ')(R 1+r )+I 1R 1′ 代入数据得：E=(1+210 R )(R 1+r )+10① 当接入电阻R 2′=18Ω时，根据闭合电路欧姆定律得：E ＝(I 2+222I R R ')(R 1+r )+I 2R 2′ 代入数据得：E=(0.6+210.8R )(R 1+r )+10.8② 当a 、b 间接入电阻R 3′=118Ω时，根据闭合电路欧姆定律得：E ＝(I 3+332I R R ')(R 1+r )+I 3R 3′ 代入数据得：E ＝(I 3+32118 I R )(R 1+r )+118I 3③ 由①②③解得：I 3=0.1A 【点睛】本题主要考查了闭合电路欧姆定律的直接应用，解题的关键是搞清楚电路的结构，解题时不需要解出E 、r 及R 1、R 2的具体值，可以用E 的表达式表示R 2和r+R 1，难度适中．2．以下对直导线内部做一些分析：设导线单位体积内有n 个自由电子,电子电荷量为e ，自由电子定向移动的平均速率为v ．现将导线中电流I 与导线横截面积S 的比值定义为电流密度，其大小用j表示．(1)请建立微观模型,利用电流的定义qIt=，推导：j=nev;(2)从宏观角度看，导体两端有电压，导体中就形成电流；从微观角度看，若导体内没有电场，自由电子就不会定向移动．设导体的电阻率为ρ，导体内场强为E，试猜想j与E的关系并推导出j、ρ、E三者间满足的关系式．【答案】（1）j=nev（2）E jρ＝【解析】【分析】【详解】（1）在直导线内任选一个横截面S，在△t时间内以S为底，v△t为高的柱体内的自由电子都将从此截面通过，由电流及电流密度的定义知：I qjS tSVV＝＝，其中△q=neSv△t，代入上式可得：j=nev（2）（猜想：j与E成正比）设横截面积为S，长为l的导线两端电压为U，则UEl ＝；电流密度的定义为IjS ＝，将UIR＝代入，得UjSR＝；导线的电阻lRSρ＝，代入上式，可得j、ρ、E三者间满足的关系式为：Ejρ＝【点睛】本题一要掌握电路的基本规律：欧姆定律、电阻定律、电流的定义式，另一方面要读懂题意，明确电流密度的含义．3．在如图甲所示电路中，已知电源的电动势E＝6 V、内阻r＝1 Ω，A、B两个定值电阻的阻值分别为R A＝2 Ω和R B＝1 Ω，小灯泡的U－I图线如图乙所示，求小灯泡的实际电功率和电源的总功率分别为多少？【答案】0.75 W(0.70 W～0.80 W均算正确)；10.5 W(10.1 W～10.9 W均算正确)【解析】【详解】设小灯泡两端电压为U，电流为I，由闭合电路欧姆定律有E＝U＋（I+） (R A＋r)代入数据有U＝1.5－0.75I作电压与电流的关系图线，如图所示：交点所对应的电压U＝0.75 V(0.73 V～0.77 V均算正确)电流I＝1 A(0.96 A～1.04 A均算正确)则灯泡的实际功率P＝UI＝0.75 W(0.70 W～0.80 W均算正确)电源的总功率P总＝E（I+）＝10.5 W(10.1 W～10.9 W均算正确)4．在如图所示的电路中，电源的电动势E=6．0V，内电阻r=1．0Ω，外电路的电阻R=11．0Ω．闭合开关S．求：（1）通过电阻R的电流Ⅰ；（2）在内电阻r上损耗的电功率P；（3）电源的总功率P总．【答案】（1）通过电阻R的电流为0．5A；（2）在内电阻r上损耗的电功率P为0．25W；（3）电源的总功率P总为3W．【解析】试题分析：（1）根据闭合电路欧姆定律，通过电阻R的电流为：，（2）r上损耗的电功率为：P=I2r=0．5×0．5×1=0．25W，（3）电源的总功率为：P总=IE=6×0．5=3 W．考点：闭合电路的欧姆定律；电功、电功率．5．有人为汽车设计的一个“再生能源装置”原理简图如图1所示，当汽车减速时，线圈受到磁场的阻尼作用帮助汽车减速，同时产生电能储存备用．图1中，线圈的匝数为n，ab 长度为L1，bc长度为L2．图2是此装置的侧视图，切割处磁场的磁感应强度大小恒为B，有理想边界的两个扇形磁场区夹角都是900．某次测试时，外力使线圈以角速度ω逆时针匀速转动，电刷M 端和N 端接电流传感器，电流传感器记录的图象如图3所示(I 为已知量)，取边刚开始进入左侧的扇形磁场时刻．不计线圈转动轴处的摩擦（1）求线圈在图2所示位置时，产生电动势E 的大小，并指明电刷和哪个接电源正极；（2）求闭合电路的总电阻和外力做功的平均功率；【答案】（1）nBL 1L 2ω，电刷M 接电源正极；（2）12nBL L R I ω＝， 1212P nBL L I ω＝ 【解析】（1）有两个边一直在均匀辐向磁场中做切割磁感线运动，故根据切割公式，有 E=2nBL 1v其中v ＝12ωL 2 解得E=nBL 1L 2ω根据右手定则，M 端是电源正极 （2）根据欧姆定律，电流：E I R＝ 解得12nBL L R Iω＝线圈转动一个周期时间内，产生电流的时间是半周期，故外力平均功率P ＝12I 2R 解得1212P nBL L I ＝ω6．如图1所示，水平面内的直角坐标系的第一象限有磁场分布，方向垂直于水平面向下，磁感应强度沿y 轴方向没有变化，与横坐标x 的关系如图2所示，图线是双曲线（坐标轴是渐进线）；顶角θ=45°的光滑金属长导轨 MON 固定在水平面内，ON 与x 轴重合，一根与ON 垂直的长导体棒在水平向右的外力作用下沿导轨MON 向右滑动，导体棒在滑动过程中始终保持与导轨良好接触．已知t=0时，导体棒位于顶角O 处；导体棒的质量为m=2kg ；OM 、ON 接触处O 点的接触电阻为R=0.5Ω，其余电阻不计；回路电动势E 与时间t 的关系如图3所示，图线是过原点的直线．求：（1）t=2s 时流过导体棒的电流强度I 2的大小； （2）1～2s 时间内回路中流过的电量q 的大小；（3）导体棒滑动过程中水平外力F （单位：N ）与横坐标x （单位：m ）的关系式． 【答案】（1）t=2s 时流过导体棒的电流强度I 2的大小为8A ； （2）1～2s 时间内回路中流过的电量q 的大小为6C ；（3）导体棒滑动过程中水平外力F 与横坐标x 的关系式为F=（4+4）N ．【解析】试题分析：（1）根据E —t 图像中的图线是过原点的直线特点 有：EI R=得：28I A =（2分） （2）可判断I —t 图像中的图线也是过原点的直线 （1分） 有：t=1s 时14I A =可有：122I I q I t t +=∆=∆（2分） 得：6q C =（1分）（3）因θ=45°，可知任意t 时刻回路中导体棒有效切割长度L=x （2分） 再根据B —x 图像中的图线是双曲线特点：Bx=1 有：()E BLv Bx v ==且2E t =（2分）可得：2v t =，所以导体棒的运动是匀加速直线运动，加速度22/a m s =（2分） 又有：()F BIL BIx Bx I 安===且I 也与时间成正比 （2分） 再有：F F ma -=安（2分）212x at =（2分） 得：44F x =+（2分）考点：本题考查电磁感应、图像、力与运动等知识，意在考查学生读图、试图的能力，利用图像和数学知识解决问题的能力．7．电源电动势E =6.0V ，内阻r =1.0Ω，电阻R 2=2.0Ω，当开关S 断开时，电流表的示数为1.0A ，电压表的示数为2.0V ，电表均为理想电表，试求： （1）电阻R 1和R 3的阻值；（2）当S 闭合后，求电压表的示数和R 2上消耗的电功率。
【物理】欧姆定律经典例题
【物理】欧姆定律经典例题一、欧姆定律选择题1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A. 10ΩB. 3.6ΩC. 6.6ΩD. 5.4Ω【答案】A【解析】【解答】解：由I= 可得，导体的电阻： R= = =10Ω．故选A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．4．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
初中物理--欧姆定律练习题附答案
《欧姆定律》练习题一、选择题1.某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行比照研究，则正确的选项是：〔 〕 A 、采用序号1与2比照，是研究电阻大小是否与长度有关 B 、采用序号1与3比照，是研究电阻大小是否与长度有关 C 、采用序号2与4比照，是研究电阻大小是否与材料有关D 、采用序号3与4比照，是研究电阻大小是否与横截面积有关2.如下列图的两个电路中，电源电压相等，闭合开关S ，当滑动变阻器的滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化是〔 〕A 、L 1和L 2都变亮B 、L 1和L 2都变暗C 、L 1变亮，L 2变暗D 、L 1变暗，L 2不变第2题 第4题3.小明在研究“并联电路”特点时，用电流表测得通过灯泡L 1、L 2中的电流分别为1A 和2A ，则以下分析正确的选项是〔 〕A.干路电流为3AB.L 1的电阻小于L 2的电阻C.L 1两端的电压小于L 2两端的电压D.并联电路中各支路电流一定不同4.在如下列图的电路中，电源电压为S 后，电压表的示数是3V ，则〔 〕A 、小灯泡两端的电压为3VB 、小灯泡两端的电压为1.5VC 、向右移动滑片P ，电流表压数变小D 、向右移动滑片P ，电流表示数变大第5题 第6题5.如图电路，电源电压保持不变，R 0为定值电阻.闭合开关S ，当滑动变阻器的滑片P 在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏.则电源电压为〔 〕序号长度m横截面积mm 2 材料 1 1 镍铬 2 镍铬 3 1 镍铬 4 1 锰铜变亮，而电压表与电流表示数的比值不变，则以下判断中正确的选项是()A. 电阻R断路，电流表示数变小B. 电阻R短路，电压表示数变小C. 电阻R断路，电流表示数变大D. 电阻R短路，电压表示数变大7.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如下列图的图像，根据图像，以下说法错误的选项是( )A.通过导体A的电流与其两端的电压成正比C.当在导体B的两端加上1V的电压时，通过导体B的电流为D.将A、B两导体串联后接到电压为3V的电源上时，通过导体的电流为第7题第8题第9题8.一次实验中，郝奇同学连接了如下列图的电路，电源电压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2～3V，电流表量程为0～.为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是( )A.0～2ΩB.0～8ΩΩ～8Ω D.8Ω～10Ω9.如下列图，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮.对此有以下几种猜想，其中可能的是〔〕①L2灯丝断了，灯座未短路②灯泡L2的电阻太小③灯泡L2两端电压较大④通过灯泡L1、L2电流不等⑤灯泡L2的灯座被短路A.①B.①③C.③④D.②⑤10.小刚用图所示电路探究“一段电路中电流跟电阻的关系”.在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动C.将变阻器滑片适当向右移动二、填空题11.假设导体两端电压为6V时，通过它的电流强度是0.1 A，则该导体的电阻大小为________Ω；假设该导体两端电压为3V，则通过它的电流强度为________A；假设两端电压为零，则该导体的电阻为________Ω.右图所示路中，电源电压为6V，电压表示数为2V，R2=20Ω，电流表的示数为_________A，R1的阻值为_________Ω.13.小明设计了如下列图的压力测量仪，可以反映弹簧上方金属片受到压力大小.其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际是个电压表.当金属片受到的压力增大时，变阻器的阻值，压力表示数〔选填“变大”、“变小”或“不变”〕14.两定值电阻甲、乙中的电流与电压关系如下列图，甲的电阻为_________Ω；将甲和乙并联后接在电压为2.0V的电源两端，干路中的电流为___________A.第13题第14题第15题15.如下列图，电源电压为6V，并保持不变，当S1、S2闭合，S3断开时，电流表示数为，则R1的电阻值为Ω；当S1、S3断开，S22的电阻值为Ω；如果电路中只闭合S3，电压表示数是V.三、实验与探究题16.在探究“电流跟电压、电阻关系”的过程中，某同学按图所示的电路图连接实物后，该同学做如下步骤：步骤1：保持定值电阻R的阻值不变，闭合开关S后，使R两端的电压成倍数变化，如2V、4V、6V，分别读出并记录对应于不同电压下的电流表示数，比较每次电流表的示数是否成整数倍的变化.步骤2：保持每次定值电阻两端电压保持不变，换用不同的定值电阻，使电阻成整数倍的变化，如5Ω、10Ω、15Ω，分别读出并记录对应于不同阻值的电流表的示数，比较每次的电阻值与电流值的乘积是否相等.〔1〕“步骤1”的设计目的是为了探究；〔2〕当某同学在按“步骤2”做时，选一个“5Ω”的电阻，测得电流表示数为，当换“10Ω”来做时，发现电流表的示数不是，〔不考虑温度对电阻的影响〕，你认为电流表的读数将会是〔填“大于”、“小于”〕，滑片应该向移动〔选填“左”、“右”〕，此时，手和眼睛的分工是.〔3〕如果在闭合开关S后，该同学发现电压表的示数等于电源电压值，造成此现象的可能原因是：.17.如下列图，是一种自动测定油箱内油面高度的装置.R是滑动变阻器，它的金属片是杠杆的一端.从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度.〔1〕当油箱向外输油时，油量表的示数将.〔2〕假设图中电源电压为24V，电流表的量程为0，滑动变阻器的最大值为80Ω，为了保证电流表不超量程，保护电阻R/的最小18.在“伏安法测电阻”的实验课中，老师提供了以下器材：几节干电池、3个已知阻值的电阻R L(5欧、8欧、12欧)、1只最大阻值为10欧的滑动变阻器、被测电阻，2个开关，电压表和电流表各1只、导线假设干.实验前老师启发同学们，为了使测定的电阻值更精确，采用多次测量取平均值的方法.甲、乙、丙、丁四个小组分别设计了以下可测电阻Rx的四个方案(如以下列图)，每个方案只变化一种元件或改变状态，且四个组的变化都不相同，并都顺利完成了实验.依据实验方案答复：〔1〕实验中测得下表所示数据，该方案是小组的；〔2〕为到达多次测量电流和电压值的目的，乙小组在实验中操作时需要更换；〔3〕上述四个实验方案最正确的选项是小组.四、计算题19. 如下列图的电路中，电源电压是12V且保持不变，R1=R3=4Ω, R2＝6Ω.试求：〔1〕当开关S1、S2断开时，电流表和电压表示数各是多少？〔2〕当开关S1、S2均闭合时，电流表和电压表示数各是多少？20.如下列图，电源电压6V不变，滑动变阻器R1的最大阻值是20 ，当S断开，把滑片P滑至b端时，电流表读数是；当S闭合，把滑片P滑至a端时，灯L恰能正常发光，电流表读数是1A，求R2和灯泡L的阻值.答案一、选择题1.A2.D3.A4.B5.B6.D7.B8.C9.D 10.B二、填空题11. 60 0.05 60 12. 0.1 40 13. 变大变大14. 5 0.6 15.12 24 6三、实验与探究题16.〔1〕研究导体中的电流与导体两端电压的关系〔2〕大于右手移动滑动变阻器的滑片，眼睛观察电压表的示数〔3〕滑动变阻器的滑片位于最左端，相当于导线〔或电阻R接线柱松动等〕17.〔1〕减小〔2〕4018.〔1〕甲〔2〕电池的节数〔3〕丙四、计算题20.当S断开，把滑片P滑至b端时，R2与R1串联，I1=I2= R1=20ΩU1=I1R1=×20Ω=4VU2=U-U1=6V-4V=2VR2=U2/I2=2V/ =10Ω当S闭合，把滑片P滑至a端时，R2与L并联，U L=U2’=6VI2’=U2’/R2=6V/10Ω=I L=I-I2’=R L=U L/I L=15Ω。
九年级物理欧姆定律专题练习(附答案)
九年级物理欧姆定律专题练习(附答案)一、串联电路1.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。
当电键SA断开时，通过电路的电流为0.3A，因此U=0.3*12=3.6V。
当电键SA闭合时，通过电路的电流为0.5A，此时电路总电阻为R1+R2，即12+R2.根据欧姆定律可得0.5=U/(12+R2)，解得U=6V，R2=12欧。
2.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。
当滑片P在中点时，电路总电阻为20/2=10欧，电流为0.24A，因此U=10*0.24=2.4V。
根据电路中的电压分配定律，滑动变阻器两端的电压等于电源电压，即20I+2.4=4.5，解得I=0.105A，U=4.2V。
当滑动变阻器移到右端时，滑动变阻器两端的电压等于电源电压，即20I+U=4.5，解得I=0.225A，U=1.5V。
3.当电键S闭合时，电路总电阻为10+(20-10)*P=10+10P，根据欧姆定律可得0.2=6/(10+10P)，解得P=0.4.此时电压表两端的电压为6*0.4=2.4V。
当滑片P移到某一位置时，假设电压表已达满刻度，则电路中的电阻为10+(20-10)*P=10+10P，根据欧姆定律可得电流I=6/(10+10P)，此时电流表的示数为0.8A。
二、并联电路1.根据并联电路的公式，1/Rt=1/R1+1/R2，其中Rt为总电阻。
由此可得R2=22.5欧姆。
由于两个灯泡并联，所以它们的电压相同，根据欧姆定律可得L1和L2中通过的电流均为1.2A。
干路电流为I=U/Rt=12/7.5=1.6A。
2.当K断开时，电路中只有R1和电流表，根据欧姆定律可得L1的电阻为6欧姆。
当K闭合时，电路中有R1、R2和电流表，根据欧姆定律可得L2的电阻为2欧姆。
三、取值范围1.当R2为24欧姆时，电路总电阻为R1+R2=36/0.5=72欧姆，因此R1=72-24=48欧姆。
物理欧姆定律题20套(带答案)
物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 为使电子元件处于正常工作状态，变阻器的阻值范围应控制在12.5Ω~70ΩC. 当P在中点时，电子元件与滑动变阻器的电压之比为1︰1D. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W【答案】 B【解析】【解答】（1）从图象可知，电子元件的电阻是在变化的，故A错误；（2）电子元件处于正常工作状态时，电路电流最小为0.1A，电子元件两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V，此时滑动变阻器接入电路的电阻最大，R大===70Ω，电路电流最大为0.4A，电子元件两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V，滑动变阻器接入电路的电阻最小，R小===12.5Ω．所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故B正确；（3）因为电子元件与滑动变阻器串联，通过的电流相等，所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断电子元件与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；（4）当电路消耗的功率最小时，电路电流最小，为I小=0.1A，电路消耗的最小功率P=UI小=9V×0.1A=0.9W，故D错误．故选B．【分析】（1）从图象可知，电流与电子元件两端的电压不是正比关系，电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求．（2）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．（3）由图象可知，电路电流最小为0.1A，电流最大为0.4A，找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，进一步求出滑动变阻器接入电路的电阻．2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。
物理欧姆定律专题练习(及答案)含解析
物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。
高中物理部分电路欧姆定律题20套(带答案)
高中物理部分电路欧姆定律题20套(带答案)一、高考物理精讲专题部分电路欧姆定律1．在如图甲所示电路中，已知电源的电动势E＝6 V、内阻r＝1 Ω，A、B两个定值电阻的阻值分别为R A＝2 Ω和R B＝1 Ω，小灯泡的U－I图线如图乙所示，求小灯泡的实际电功率和电源的总功率分别为多少？【答案】0.75 W(0.70 W～0.80 W均算正确)；10.5 W(10.1 W～10.9 W均算正确)【解析】【详解】设小灯泡两端电压为U，电流为I，由闭合电路欧姆定律有E＝U＋（I+） (R A＋r)代入数据有U＝1.5－0.75I作电压与电流的关系图线，如图所示：交点所对应的电压U＝0.75 V(0.73 V～0.77 V均算正确)电流I＝1 A(0.96 A～1.04 A均算正确)则灯泡的实际功率P＝UI＝0.75 W(0.70 W～0.80 W均算正确)电源的总功率P总＝E（I+）＝10.5 W(10.1 W～10.9 W均算正确)2．为了检查双线电缆CE、FD中的一根导线由于绝缘皮损坏而通地的某处，可以使用如图所示电路。
用导线将AC、BD、EF连接，AB为一粗细均匀的长L AB=100厘米的电阻丝，接触器H可以在AB上滑动。
当K1闭合移动接触器，如果当接触器H和B端距离L1=41厘米时，电流表G中没有电流通过。
试求电缆损坏处离检查地点的距离（即图中DP的长度X）。
其中电缆CE=DF=L=7．8千米，AC、BD和EF段的电阻略去不计。
【答案】6.396km【解析】【试题分析】由图得出等效电路图，再根据串并联电路规律及电阻定律进行分析，联立可求得电缆损坏处离检查地点的距离．等效电路图如图所示：电流表示数为零，则点H和点P的电势相等。
由得，则又由以上各式得：X=6.396km【点睛】本题难点在于能否正确作出等效电路图，并明确表头电流为零的意义是两端的电势相等．3．如图25甲为科技小组的同学们设计的一种静电除尘装置示意图，其主要结构有一长为L、宽为b、高为d的矩形通道，其前、后板使用绝缘材料，上、下板使用金属材料．图25乙是该主要结构的截面图，上、下两板与输出电压可调的高压直流电源(内电阻可忽略不计)相连．质量为m、电荷量大小为q的分布均匀的带负电的尘埃无初速度地进入A、B两极板间的加速电场．已知A、B两极板间加速电压为U0，尘埃加速后全都获得相同的水平速度，此时单位体积内的尘埃数为n．尘埃被加速后进入矩形通道，当尘埃碰到下极板后其所带电荷被中和，同时尘埃被收集．通过调整高压直流电源的输出电压U 可以改变收集效率η（被收集尘埃的数量与进入矩形通道尘埃的数量的比值）．尘埃所受的重力、空气阻力及尘埃之间的相互作用均可忽略不计．在该装置处于稳定工作状态时：（1）求在较短的一段时间Δt 内，A 、B 两极板间加速电场对尘埃所做的功； （2）若所有进入通道的尘埃都被收集，求通过高压直流电源的电流； （3）请推导出收集效率η随电压直流电源输出电压U 变化的函数关系式． 【答案】（1）nbd ΔtqU 02qU m （2）02qU m（3）若y <d ，即204L U dU <d ，则收集效率η＝y d ＝2204L U d U (U < 2024d U L) ；若y ≥d 则所有的尘埃都到达下极板，收集效率η＝100% (U ≥2024d U L) 【解析】试题分析：（1）设电荷经过极板B 的速度大小为0v ，对于一个尘埃通过加速电场过程中，加速电场做功为00W qU =在t ∆时间内从加速电场出来的尘埃总体积是0V bdv t =∆ 其中的尘埃的总个数()0N nV n bdv t ==∆总故A 、B 两极板间的加速电场对尘埃所做的功()000W N qU n bdv t qU ==∆总 对于一个尘埃通过加速电场过程，根据动能定理可得20012qU mv = 故解得02qU W nbd tqU m=∆（2）若所有进入矩形通道的尘埃都被收集，则t ∆时间内碰到下极板的尘埃的总电荷量()0Q N q nq bdv t ∆==∆总通过高压直流电源的电流002qU QI nQbdv t m∆===∆ （3）对某一尘埃，其在高压直流电源形成的电场中运动时，在垂直电场方向做速度为0v 的匀速直线运动，在沿电场力方向做初速度为0的匀加速直线运动 根据运动学公式有：垂直电场方向位移0x v t =，沿电场方向位移212y at =根据牛顿第二定律有F qE qU am m md ===距下板y处的尘埃恰好到达下板的右端边缘，则x=L解得24L UydU=若y d<，即24L UddU<，则收集效率22224()4d Uy L UUd d U Lη==<若y d≥，则所有的尘埃都到达下极板，效率为100％224()d UUL≥考点：考查了带电粒子在电场中的运动【名师点睛】带电粒子在电场中的运动，综合了静电场和力学的知识，分析方法和力学的分析方法基本相同．先分析受力情况再分析运动状态和运动过程（平衡、加速、减速，直线或曲线），然后选用恰当的规律解题．解决这类问题的基本方法有两种，第一种利用力和运动的观点，选用牛顿第二定律和运动学公式求解；第二种利用能量转化的观点，选用动能定理和功能关系求解4．一台电动机额定电压为220V，线圈电阻R=0．5Ω，电动机正常工作时通过电动机线圈的电流为4A，电动机正常工作10s，求：（1）消耗的电能．（2）产生的热量．（3）输出的机械功率．【答案】（1）消耗的电能为8800J；（2）产生的热量为80J；（3）输出的机械能为8720J．【解析】试题分析：（1）电动机额定电压为220V，电流为4A，电动机正常工作10s，消耗的电能：W=UI t=220×4×10=8800J；（2）产生的热量：Q=I2Rt=42×0．5×10=80J；（3）根据能量守恒定律，输出的机械能为：E机=W﹣Q=8800﹣80=8720J；考点：电功、电功率．5．如图所示电路中，灯L标有“6V，3W”，定值电阻R1=4Ω，R2=10Ω，电源内阻r=2Ω，当滑片P滑到最下端时，理想电流表读数为1A，此时灯L恰好正常发光，试求：（1）滑线变阻器最大值R；（2）当滑片P 滑到最上端时，电流表的读数 【答案】 【解析】试题分析：（1）灯L 的电阻为：R L =LLP U 2=12Ω当P 滑到下端时，R 2被短路，灯L 与整个变阻器R 并联，此时灯正常发光，通过灯L 的电流为：I L =LLU P =0．5A 通过变阻器R 的电流为：I R =I A -I L =1A-0．5A=0．5A 则I R =I L ，即得滑线变阻器最大值为：R=R L =12Ω （2）电源电动势：1()12V L LRR E I R r R R =++=+=当P 滑到上端时，灯L 、变阻器R 及电阻R 2都被短路，此时电流表的读数为：I′=r R E+=2A 考点：【名师点睛】闭合电路的欧姆定律6．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质．一段横截面积为S 、长为l 的直导线，单位体积内有n 个自由电子，一个电子电量为e ．该导线通有恒定电流时，导线两端的电势差为U ，假设自由电子定向移动的速率均为v ． （1）求导线中的电流I ；（2）所谓电流做功，实质上是导线中的恒定电场对自由电荷的静电力做功．为了求解在时间t 内电流做功W 为多少，小红和小明给出了不同的想法：小红记得老师上课讲过，W =UIt ，因此将第（1）问求出的I 的结果代入，就可以得到W 的表达式．但是小红不记得老师是怎样得出W =UIt 这个公式的．小明提出，既然电流做功是导线中的恒定电场对自由电荷的静电力做功，那么应该先求出导线中的恒定电场的场强，即=U E l ，设导体中全部电荷为q 后，再求出电场力做的功=UW qEvt q vt l=，将q 代换之后，小明没有得出W =UIt 的结果．请问你认为小红和小明谁说的对？若是小红说的对，请给出公式的推导过程；若是小明说的对，请补充完善这个问题中电流做功的求解过程．（3）为了更好地描述某个小区域的电流分布情况，物理学家引入了电流密度这一物理量，定义其大小为单位时间内通过单位面积的电量．若已知该导线中的电流密度为j ，导线的电阻率为ρ，试证明：Uj lρ=． 【答案】（1）I neSv =（2）见解析（3）见解析【解析】（1）电流定义式QI t=，在t 时间内，流过横截面的电荷量Q nSvte =，因此I neSv =； （2）小红和小明说的都有一定道理a.小红说的对．由于QI t=，在t 时间内通过某一横截面的电量Q =It ，对于一段导线来说，每个横截面通过的电量均为Q ，则从两端来看，相当于Q 的电荷电势降低了U ，则W QU UIt ==．b.小明说的对．恒定电场的场强UE l=，导体中全部电荷为q nSle =， 电场力做的功=U UW qEvt qvt nSel vt nSevUt l l===； 又因为I neSv =，则W UIt =．（3）由欧姆定律：、U IR =，、由电阻定律：lR Sρ=； 则l U I S ρ=，则U I l Sρ=； 由电流密度的定义：Q Ij St S==； 故Uj lρ=；7．如图所示，P 是一个表面镶有很薄电热膜的长陶瓷管，其长度为L ，直径为D ，镀膜的厚度为d .管两端有导电金属箍M 、N .现把它接入电路中，测得它两端电压为U ，通过它的电流为I .则金属膜的电阻为多少？镀膜材料的电阻率为多少？【答案】U IU Dd IL π【解析】 【详解】根据欧姆定律得，金属膜的电阻U R I=． 由于金属膜的厚度很小，所以，在计算横截面积时，近似的计算方法是：若将金属膜剥下，金属膜可等效为长为L ，宽为πD （周长），高为厚度为d 的长方体金属膜的长度为L ，横截面积s =πDd ;根据LR sρ=，求得 Rs DdU L ILπρ==.【点睛】解决本题的关键掌握欧姆定律的公式和电阻定律的公式，并能灵活运用．8．如图所示，A 为电解槽，M 为电动机，N 为电炉子，恒定电压U ＝12V ，电解槽内阻R A ＝2Ω，当S 1闭合，S 2、S 3断开时，电流表示数为6A ；当S 2闭合，S 1、S 3断开时，电流表示数为5A ，且电动机输出功率为35W ；当S 3闭合，S 1、S 2断开时，电流表示数为4A ．求：(1)电炉子的电阻及发热功率； (2)电动机的内阻；(3)在电解槽工作时，电能转化为化学能的功率为多少． 【答案】(1)2 Ω 72 W (2)1 Ω (3)16 W 【解析】试题分析：（1）电炉子为纯电阻元件，由欧姆定律U I R= 得12UR I ==Ω 其发热功率为：1126?W=72?W R P UI ==⨯ （2）电动机为非纯电阻元件，由能量守恒定律得222M UI I r P =+输出所以2221M UI P r I -==Ω输出（3）电解槽工作时，由能量守恒定律得：23316?W A P UI I r =-=化考点：闭合电路欧姆定律点评：注意纯电阻电路与非纯电阻电路在的区别9．用一个标有额定电压为12V 的灯泡做实验，测得灯丝电阻随灯泡两端电压变化关系图线如图所示，求：（1）设灯丝电阻与绝对温度成正比，室温为300K ，求正常发光条件下灯丝的温度。
中考物理总复习《欧姆定律》专项练习题(附带答案)
（3）实验记录的数据如下表所示，其中第4次实验时电压表的示数如图乙所示，为__________V，接下来测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向__________（选填“左”或“右”）端移动；
实验次数
1
2
3
4
5
电压U/V
0.6
1.0
1.5
2.5
电流I/A
（4）小明根据实验数据绘制了 和 的图像，如图丙、丁所示。由图像可以得到的实验结论是：在电阻一定的情况下，通过导体的电流跟这段导体两端的电压成______；在电压一定的情况下，通过导体的电流跟导体的电阻成______。
14.小红用如图1所示的电路测量定值电阻Rx的阻值。
（1）在图1中连接错误的一根导线上打叉并改正______（要求滑片P左移时，电流表示数变大）；
A. 可能是灯泡L1短路B. 可能是灯泡L2短路
C. 可能是灯泡L1断路D. 一定是灯泡L2断路
3.如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是（ ）
A. 电流表A示数变大，电压表V示数变小
B. 电流表A示数变小，电压表V示数变大
C. 电流表A示数变大，电压表V示数不变
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为 时，电流表示数如图乙所示，则小灯泡正常发光时的电流为_________A，小灯泡正常发光时的电阻为_________ （计算结果保留一位小数）；
【拓展】该同学实验兴致正浓，他又分别测出了 和 电压下小灯泡的电阻，然后用这三次电阻的平均值作为小灯泡正常发光时的电阻值。他的这种做法是_________（选填“正确”或“错误”）的，理由是_________。
(物理)物理欧姆定律测试题(含答案)
（物理）物理欧姆定律测试题（含答案）一、选择题1．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。
下列说法正确的是（）A. 用电器甲电阻不变，大小为0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值10ΩC. 如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43AD. 如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A【答案】 D【解析】【解答】A．由图像可知，用电器甲电阻的I-U图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像可知，当U甲=5V时通过的电流I甲=0.5A，由可得，用电器甲的电阻，A不符合题意；B．由图像可知，当用电器乙可得的电压分别为 1.5V、2.5V、4V、4.5V、5V时，对应的电流分别为0.05A、0.1A、0.25A、0.35A、0.5A，由可得，对应的电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω，所以，用电器乙的电阻随着电流增大而变小，B不符合题意；C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压 =0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，C不符合题意；D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，D 符合题意。
故答案为：D【分析】由图象可知，通过用电器甲电阻的电流与两端的电压成正比例函数，则其为定值电阻，从图象中读出任意一种电流和电压值，利用欧姆定律求出其电阻.同理，根据图象读出用电器乙几组电流与电压值，根据欧姆定律求出对应的电阻，然后判断其阻值的变化以及最大阻值.如果把这两个用电器串联且电路中的电流为0.43A时，根据欧姆定律求出用电器甲两端的电压，根据图象读出用电器乙两端的电压，利用串联电路的电压特点求出电源的电压，然后比较判断.如果把这两个用电器并联接在4V的电源上时它们两端的电压相等，根据图象读出通过两电阻的电流，利用并联电路的电流特点求出干路电流.2．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。
中考物理总复习《欧姆定律》专项练习题(附参考答案)
中考物理总复习《欧姆定律》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题的理解，下列说法中正确的是（）1．对于公式R=UIA．导体的电阻与加在导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与加在导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与加在导体两端的电压、通过导体的电流都无关2．图所示的电路中，电源两端电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电流表示数变小，电压表示数不变B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电压表与电流表的示数之比保持不变3．如图为标有“2V”字样的小灯泡 L 与定值电阻 R 的 U-I 图像，若将它们串联接入电路，小灯泡 L 恰好正常发光，由图可知（）A．电源电压为 5V B．定值电阻的阻值为 20ΩC．小灯泡正常发光时的阻值比定值电阻大D．若将它们并联接入 0.5V 的电路中，干路电流为 0.25A 4．如图是一种自动测定油箱内油面高度的装置。
其中R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆连接，滑杆可以绕固定点转动，则下列说法正确的是（）A．电路中R和R0是并联连接的B．油量表是由电流表改装而成的C．油位越高，通过R0的电流越小D．油位越低，R两端的电压越大5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。
下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。
中考物理《欧姆定律》专项练习题(附带答案)
中考物理《欧姆定律》专项练习题(附带答案)一、单选题1．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V2．如图是汽车油量表的原理图，它能自动测定汽车油箱内的油量多少。
R是滑动变阻器，油量表相当于电流表，从油量表指针所指的刻度，就可以知道油箱内油量。
R0为定值电阻。
当汽车行驶时，电路中的变化情况正确的（）A．电流表示数变大B．电流表示数变小C．电路中的电阻变小D．电流表示数和电路中的电阻都不变3．下列对欧姆定律公式I= U R的理解中，不正确的是（）A．对某一段导体来说，导体中的电流与这段导体两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟的电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关4．如图所示，电源电压恒为5V，电压表的量程为“ 0∼3V”，电流表的量程为“ 0∼0.6A”，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0～20ΩB．电流表示数的变化范围是0.1～0.6AC．电压表示数的变化范围是1V～3VD．灯泡的最小功率是1W5．下列关于欧姆定律（I= UR）说法正确的是（）A．由I= U R可知，当导体电阻R一定时，导体两端电压U跟电流I成正比B．由I= U R可知，当导体两端电压U一定时，导体的电阻R跟电流I成反比C．由I= U R变形可得R= U I，说明导体的电阻跟其两端电压成正比，跟通过它的电流成反比D．由I= U R变形可得R= U I，说明导体的电阻R在数值上等于U跟I的比值，但由于电阻时导体本身的属性，其大小跟U、I无关6．如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是1～2A，电压表的示数变化范围是3～6V，小明通过推算，得出四个结论，其中错误的是（）A．定值电阻R0的阻值为3ΩB．变阻器连入电路的电阻变化范围为1.5～6ΩC．实验中R0两端的电压变化范围为2～4VD．电路消耗的总功率的变化范围为9～18W7．如图所示电路中，电源电压稳定，闭合开关后，使滑动变阻器的滑片P从b端逐渐滑动到a端，当滑动到a端时，小灯泡恰好正常发光，小灯泡的I﹣U关系图象如图所示，下列说法正确的是（）A．电源电压为15V B．小灯泡正常发光时的电阻为3ΩC．小灯泡的额定功率为3W D．滑动变阻器的最大阻值为9Ω8．如题1图所示是电阻甲和乙的I-U图像，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲=10ΩC．如题2图所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如题3图所示，当开关闭合，电源电压为2V时，电路总电流为0.4A9．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光．并保证电路安全，则电路的工作电流和电源电压最大分别是()A．0.5A 9 V B．1.5 A 12 VC．1.5 A 8 V D．0.5 A 8 V10．小明将酒精气体传感器、电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中（）A．通过传感器的电流逐渐减小B．传感器两端的电压逐渐增大C．传感器的电阻逐渐减小D．传感器的电阻逐渐增大11．在图的电路中，电源电压保持不变，电键S由断开到闭合，关于电压表V1与电压表V2示数的变化情况判断正确的是（）A．V1 表的示数变大，V2表的示数变大B．V1表的示数变小，V2表的示数变大C．V1 表的示数变小，V2 表的示数变小D．V1表的示数变大，V2 表的示数变小12．如图所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光。
物理欧姆定律题20套(带答案)及解析
物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是调光台灯的简化电路图,L标有“220V40W”。
闭合开关S,不考虑灯泡电阻的变化,则（）A. 当滑片P从b端向a端移动时,电路总电阻变大B. 当滑片P从a端向b端移动时,灯泡变亮C. 当滑片P在a端时,灯泡正常发光D. 当滑片P在b端时,电路总功率最大【答案】C【解析】【解答】由电路图知道，灯泡和滑动变阻器串联在一起；当滑片P从b端向a端移动时，滑动变阻器接入电路的电阻减小，所以电路总电阻变小，A不符合题意；当滑片P从a端向b端移动时，滑动变阻器接入电路的电阻变大，电路总电阻变大，电流减小，由P=I2R知道，灯泡的实际功率减小，灯泡亮度会变暗，B不符合题意；当滑片P在a端时，滑动变阻器接入电路的电阻为0，灯泡两端的电压等于电源电压220V，所以灯泡正常发光，C符合题意；当滑片P在b端时，总电阻最大，电路中电流最小，由P=UI知道，电路总功率最小，D不符合题意，故答案为：C。
【分析】灯泡和滑动变阻器串联，根据滑片移动的方向判定电阻的变化，根据欧姆定律和电功率公式判定灯泡亮度的变化.2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．3．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．4．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【物理】物理欧姆定律练习题及答案一、欧姆定律选择题1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像相符的是〔〕A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小【答案】 C【解析】点拨：从图中可以看出，当电阻增大时，电流在减小，电流与电阻成反比例函数，结合欧姆定律可以知道这个前提是电阻两端的电压一定。
并且是因为电阻的变化而导致电流发生变化，所以应该是电流随着电阻的变化而变化。
全解；C回味：在电路中是因为电阻变化使电流随着变化，电阻是因，电流是果。
在物理上这种因果关系不能颠倒，如在光学中光的反射定律中只能讲反射光线与入射光线的关系。
2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）当电压表的示数U2=3V时，电路中的电流，I min= = = =0.3A，因串联电路中各处的电流相等，且R1允许通过的最大电流为0.5A，电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，故最大电流为0.5A，A不符合题意；R1两端电压最大：U1大=I大R1=0.5A×10Ω=5V，B不符合题意所以，电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，电路中的总电阻：R= = =12Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：R2小=R-R1=12Ω-10Ω=2Ω，当电压表的示数U2=3V时，滑动变阻器接入电路中的电阻最大为：R滑= = =10Ω，则滑动变阻器R2接入电路的阻值允许变化范围可以为2Ω～10Ω，C不符合题意；电路消耗的最大功率：P大=UI大=6V×0.5A=3W；（2）当电压表的示数U2=3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路消耗的总功率最小，电路消耗的最小功率：P小=UI小=6V×0.3A=1.8W，所以，电路消耗总功率允许的变化范围可以为1.8W～3W，D符合题意。
故答案为：D。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据欧姆定律求出电压表的示数最大时电路中的电流，然后与定值电阻允许通过的最大电流、滑动变阻器允许通过的最大电流、电流表的量程确定电路中的最大电流，此时滑动变阻器接入电路中的电阻最小，R1消耗的电功率最大，电路消耗的总功率最大，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出变阻器接入电路中的最小阻值，根据P=UI求出电路消耗的最大功率；同理，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的总功率最小，根据电阻的串联和欧姆定律求出电路中的电流，根据P=UI求出电路消耗的最小功率.3．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．4．如图所示，电源电压不变，下列说法正确的是（）A. 只闭合S1，将P向左移动，电流表示数变小，电压表示数变大B. 闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大C. 开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小【答案】B【解析】【解答】解A只闭合S1， R1、R2串联，电压表测R2电压， P向左移动，R2电阻变小，总电阻变小，电流变大，根据串联电路的分压规律知电压表示数变小，A不符合题意；（2）闭合S1、S2，断开S3， R1与灯并联后与R2串联，将P左移，R2电阻变小，根据分压原理，R2的电压变小，根据串联电路电压的规律，并联部分的电压变大，根据P＝，R1消耗的功率增大，B符合题意；（3）（4）开关都闭合，R2短路,所以滑片移动对电路无影响CD不符合题意。
故答案为：B.【分析】分析开关在不同状态下电路结构，结合串联电路特点和欧姆定律分析判断将P向左移动时两电表变化量比值的变化情况；由并联电路特点、欧姆定律和电功率公式分析判断电表示数及两者功率变化.5．如图所示，电源电压不变，L1、L2两个灯泡的规格相同。
闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是（）、A. L1始终比L2暗B. L1始终比L2亮C. L1和L2都变暗D. L1和L2都变亮【答案】 A【解析】【解答】解：图示电路中灯泡与滑动变阻器的连接方式分别为串联和并联；灯泡的实际功率决定灯泡的明暗程度。
左图：灯泡L1与滑动变阻器串联，右图：灯泡L2与滑动变阻器并联。
已知两只灯泡规格相同，也就是电阻相同，滑动变阻器滑片没有移动时，L1两端电压小于L2两端电压，由P＝知，L1实际功率较小，发光较暗；当滑片从中点向右滑动的过程中，左图中滑动变阻器接入电路中的电阻增大，电路中的电流减小，根据功率的计算公式P＝I2R可得，R不变，I减小，因此灯泡L1的实际功率减小，即灯泡的亮度变暗；右图中并联电路中各支路用电器互不影响，或根据P＝进行分析，R和U都不变，因此灯泡L2的实际功率不变，故灯泡的亮度不变。
因此L1始终比L2暗。
故答案为：A。
【分析】结合电路图，理清元件的连接方式，利用决定灯泡明暗程度的物理量，根据串、并联电路的特点判断灯泡明暗程度的变化即可.6．如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光，灯L的电阻会随电流变化,如果将滑动变阻器的滑片P向右滑动,电压表的示数和灯正常发光时示数相同,则下列说法中正确的是（）A. 灯L变暗，灯两端电压变小B. 灯L变暗，灯的实际功率变小C. 灯L变亮，灯两端电压变大D. 灯L变亮，灯的实际功率变大【答案】A【解析】【解答】将滑动变阻器的滑片P向右滑动时，接入电路的电阻变大，电路的总电阻变大；根据可知，电路中的电流变小；根据可知，灯泡两端的电压变小，由可知，灯泡的实际功率变小，故灯泡变暗。
故答案为：A【分析】灯泡和滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测量电路的电流；根据滑片的移动判断接入电路电阻的变化和电路总电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端电压的变化，根据P=I2R可知灯泡实际功率的变化和灯泡亮暗的变化，根据串联电路的电压特点可知电压表示数的变化.7．如图所示，是小明测量未知电阻R x的实验电路，电源电压不变，其中R0为阻值已知的定值电阻。
当闭合开关S1和S2时，电流表的示数为I1；当只闭合开关S1时，电流表的示数为I2．则下列四个选项中，R x的表达式正确的是（）A. R x=B. R x=C. R x= R0D. R x= R0【答案】D【解析】【解答】由电路图可知,当只闭合开关S1时,电路为R0的简单电路,电流表测电路中的电流,则I0＝I1；当闭合开关S1和S2时,R0与Rx并联,电流表测干路电流,即I＝I2，因并联电路中各支路独立工作、互不影响，所以,通过R0的电流不变，因并联电路中干路电流等于各支路电流之和，所以,通过Rx的电流：Ix＝I−I0＝I2−I1，因并联电路中各支路两端的电压相等，所以,由I＝UR可得，电源的电压：U＝I x R x＝I0R0,即（I2−I1）R x＝I1R0，解得：R x＝. R。
故答案为：D。
【分析】当只闭合开关S1时，电路为R0的简单电路，电流表测电路中的电流；当闭合开关S1和S2时，R0与R x并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R0的电流不变，根据并联电路的电流特点求出通过R x的电流，根据并联电路的电压特点和欧姆定律得出等式即可R x的阻值.8．将两个阻值不等的电阻R1和R2按如图（甲）、（乙）所示的方式接入电路中。
已知电源电压相同，R1小于R2，则下列判断中正确的是（）A. 电压表V1的示数等于V2的示数B. 电流表A1的示数小于A2的示数C. 电压表V1与电流表A1的比值等于电压表V2与电流表A2的比值D. 电压表V1与电流表A1的比值大于电压表V2与电流表A2的比值【答案】B【解析】【解答】（1）由甲电路图可知，R1与R2串联，电压表V1测R1两端的电压，电流表A1测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表A1的示数：，电压表V1的示数：电压表V1与电流表A1的比值（2）由乙电路图可知，R1与R2并联，电压表V2测电源两端的电压，电流表A2测R2支路的电流，则电压表V2的示数U V2=U，因并联电路中各支路两端的电压相等，所以，电流表A2的示数：，电压表V2与电流表A2的比值综上可知：A．由可知，，即电压表V1的示数小于V2的示数，A 不符合题意；B．由可知，I A1＜I A2，即电流表A1的示数小于A2的示数，B符合题意；CD．由R1小于R2可知，，即电压表V1与电流表A1的比值小于电压表V2与电流表A2的比值，CD不符合题意。
