化工原理干燥习题与题解
化工原理(干燥部分)习题与解题指导
第八章干燥
【例题与解题指导】
【例5-1】某常压空气的温度为30℃、湿度为0.0256kg/kg绝干气，试求：
（1）相对湿度、水汽分压、比容、比热容及焓；
（2）若将上述空气在常压下加热到50℃，再求上述各性质参数。
解：（1）30℃时的性质
相对湿度
由手册查得30℃时水的饱和蒸汽压p s＝4.2464kPa。用式5-5求相对湿度，即
将数据带入
解得
水汽分压
比容
由式5-6求比容，即
=0.8926 m3湿空气/kg绝干气比热容
由式5-7a求比热容，即
焓用式5-8ｂ求湿空气的焓，即
kJ/kg绝干气
（2）50℃时的性质参数
相对湿度
查出50℃时水蒸汽的饱和蒸汽压为12.340kPa。当空气被加热时，湿度并没有变化，若总压恒定，则水汽的分压也将不变，故
水汽分压因空气湿度没变，故水汽分压仍为4.004kPa。
比容因常压下湿空气可视为理想气体，故50℃时的比容为
m3湿空气/kg绝干气
比热容由式5-7知湿空气的比热容只是湿度的函数，因此，湿空气被加热后，其比热容不变，为1.058kJ／(kg绝干气·℃)。
焓kJ/kg绝干气
由上计算可看出，湿空气被加热后虽然湿度没有变化，但相对湿度降低了，所以在干燥操作中，总是先将空气加热后再送入干燥器内，目的是降低相对湿度以提高吸湿能力。
【例5-2】常压下湿空气的温度为30℃、湿度为0.0256kg／kg绝干气，试求该湿空气的露点t d、绝热饱和温度ｔas和湿球温度t w。
解：露点t d
将湿空气等湿冷却到饱和状态时的温度为露点，由式5-16可求出露点温度下的饱和蒸汽压
解得=4.004kPa
11.化工原理 固体干燥 题目(含答案)
固体干燥-选择、问答题（题目）
[一]单选择题
层次：A
(1) x11a02001
对湿度一定的空气，以下各参数中哪一个与空气的温度无关。______
（A）相对湿度；（B）湿球温度；（C）露点温度；（D）绝热饱和温度
(2) x11a02002
氮气与大量甲醇在填料塔内接触, 若氮气离开时与甲醇之间的热、质传递趋于平衡，系统与外界无热交换，甲醇进出口温度相等, 则氮气离开时的温度等于进入系统氮气的_______ 。
(A) 干球温度（B）绝热饱和温度（C）湿球温度（D）露点温度
(3) x11a02003
已知湿空气的下列哪两个参数，利用H—I图可以查得其他未知参数？⎽⎽⎽⎽⎽⎽
（A）（t，t w）（B）（t d，H）（C）（P，H）（D）（I，t w）
(4) x11a02011
湿空气在预热过程中不变化的参数是________。
(A) 焓；（B）相对湿度；（C）露点温度；（D）湿球温度。
(5) x11a02013
温度为t0，湿度为H0，相对湿度为ϕ0的湿空气，经一间接蒸汽加热的预热器后，空气的温度为t1，湿度为H1，相对湿度为ϕ1，则______
(A) H0>H1；（B）ϕ0>ϕ1；（C）H0<H1；（D）ϕ0<ϕ1。
(6) x11a02014
空气的干球温度为t, 湿球温度为t W, 露点为t d, 当空气的相对湿度ϕ=98% 时, 则________。
(A) t=t W=t d；（B）t>t W>t d；（C）t<t W<t d；（D）t>t W=t d
5 干燥操作习题解析
化工单元操作技术
江苏食品职业技术学院 www.jsfsc.edu.cn
判断题
11. 工程上采用中间加热干燥流程，好处可以提高热效率。（ √ ） 12. 平衡水分是在一定空气状态下，物料可能被干燥的最大限度，若在同一 温度下湿空气的相对湿度减少，其物料的平衡水分也随之减少。（ √ ） 13. 干燥操作中，湿空气经预热器预热后，湿度增大。（ × ） 14. 在干燥过程中首先除去的是结合水。（ ×） 15. 实际干燥过程是指干燥器有热损失的干燥过程。（ √ ）
W G1 w1 w2 0.4 0.05 1000 368.4kg/h 1 w2 1 0.05
化工单元操作技术
江苏食品职业技术学院 www.jsfsc.edu.cn
选择题
16. 湿空气通过换热器预热的过程为（ B ）。 A、等容过程； B、等湿度过程； C、等焓过程； D、等相对湿度 过程 17. 已知湿空气的下列两个参数（ C ），可利用焓—湿图查得其他参数。 A、湿度和总压； B、湿度和露点； C、干球温度和湿球温度； D、焓 和湿球温度 18. 不仅与湿物料性质和干燥介质的状态有关，而且与湿物料同干燥介质的 接触方式及相对速度有关的是湿物料的（ C ）。 A、平衡水分； B、结合水分； C、临界水分； D、非结合水分 19. 物料的平衡水分一定是（ C ）。 A、非结合水分； B、自由水分； C、结合水分； D、临界水分 20. 干燥过程中较易除去的是（ B ）。 A、结合水分； B、非结合水分； C、平衡水分； D、自由水分 21. 湿物料在一定的空气状态下干燥的极限为（ B ）。 A、自由水分； B、平衡水分； C、结合水分； D、非结合水分
化工原理第七章干燥课后习题及答案
第七章 干 燥
湿空气的性质
【7-1】湿空气的总压为.1013kPa ，(1)试计算空气为40℃、相对湿度为%60ϕ=时的湿度与焓；(2)已知湿空气中水蒸气分压为9.3kPa ，求该空气在50℃时的相对湿度ϕ与湿度H 。
解 湿空气总压.1013p kPa =
(1).06ϕ=，40℃时水蒸气的饱和蒸气压.7375s p kPa = 湿度 ..../ (067375)
0622
0622002841013067375
s s p H kg kg p p ϕϕ⨯==⨯=--⨯．水干气
焓 ()..1011882492I H t H =++
(...)../= 10118800284402492002841133kJ kg +⨯⨯+⨯= (2) 湿空气中水汽分压.93V p kPa = 50℃时水的饱和蒸气压.1234s p kPa = 相对湿度 ..93
07541234
V s p p ϕ===． 湿度 . (93)
0622
=062200629101393
V V p H kg kg p p =⨯=--．水／干气 【7-2】空气的总压为101.33kPa ，干球温度为303K ，相对湿度%70ϕ=，试用计算式求空气的下列各参数：(1)湿度H ；(2)饱和湿度s H ；(3)露点d t ；(4)焓I ；(5)空气中的水汽分压V p 。
解 总压.,.101333033007p kPa t K ϕ====℃， (1) 30℃时，水的饱和蒸气压.4241s p kPa = 湿度 ...? (074241)
0622
化工原理干燥试题及答案
干燥
一、填空题：
1、空气湿度的测定是比较麻烦的，实际工作中常通过（），然后经过计算得到。
2、一定状态的空气容纳水分的极限能力为（）
3、物料与一定湿度的空气接触，不能被除去的水分称为（）。
4、干燥过程可分为两个阶段：（）和（），两个干燥阶段的交点称为（），与其对应的物料含水量称为（）。
5、恒速干燥阶段又称为（），其干燥速率的大小取决于（）。
6、降速干燥阶段又称为（），其干燥速率的大小取决于（），与外部的干燥条件关系不大。
7、临界含水量X0随（）的不同而异。
8、平衡水分X*与（）有关。
9、在连续干燥中，常采用湿物料与热空气并流操作的目的在于（），代价是（）。
10、干燥过程中采用中间加热方式的优点是（），代价是（）。
11、干燥过程中采用废气再循环的目的是（），代价是（）。
12、干燥速率是指（），其微分表达式为（）。
13、恒速干燥阶段干燥时间T=（）
14、若降速干燥阶段的干燥速率与物料的含水量X呈线性变化，干燥时间T=（）
15、干燥器按加热的方式可分为（），（），（）和介电加热干燥器。
16、干燥器中气体和物料的流动方式可分为（）、（）和（）。
17、结合水分和非结合水分的区别是（）。
18、测定湿球温度t W时，若水的初温不同，对测定结果（）影响？（有或没有）。
二、判断题：
1、只要知道湿空气的性质参数（如湿度H，相对湿度φ，比容vH，比热CH，焓IH，干球温度t，湿球温度t W，绝热饱和温度tas，露点td）中的任意两个就可确定其状态。（）
2、温度为t的湿空气，增大湿度其湿球温度升高。（）
3、同一房间内不同物体的平衡水汽分压相同，温度相等。（）
化工原理干燥习题与题解
干燥习题与题解
一、填空题:
1. 在湿度一定时，不饱和空气的温度越低，其相对湿度越＿＿_. ***答案*** 大
2. 等速干燥阶段物料表面的温度等于__________________。 ***答案*** 干燥介质一热空气的湿球温度
3. 在实际的干燥操作中， 常用＿＿＿＿＿＿＿＿＿＿＿来测量空气的湿度。 ***答案*** 干、湿球温度计
4. 1kg 绝干空气及_____________________所具有的焓，称为湿空气的焓。 ***答案*** 其所带的H kg 水汽
5. 某物料含水量为0.5 kg 水.kg 1-绝干料，当与一定状态的空气接触时，测出平衡水分为0.1kg 水.kg 1-绝干料，则此物料的自由水分为_____________。 ***答案*** 0.4 kg 水.kg 1-绝干料
6. 已知在ｔ＝50℃、P ＝1atm 时空气中水蒸汽分压Pw =55.3mmHg ，则该空气的湿含量H ＝＿＿＿＿＿＿＿＿；相对湿度φ＝＿＿＿＿＿＿＿；（50℃时,水的饱和蒸汽压为92.51mmHg ） ***答案*** 0.0488， 0.598
7. 恒速干燥与降速干燥阶段的分界点，称为______________；其对应的物料含水量称为_____________________。
***答案*** 临界点 、 临界含水量 8. 干燥进行的必要条件是物料表面所产生的水汽（或其它蒸汽）压力__________________。 ***答案*** 大于干燥介质中水汽（或其它蒸汽）的分压。
9. 等焓干燥过程的条件是________________________________________________。 ***答案*** 干燥器内无补充热，无热损失，且被干燥的物料带进，带出干燥器的热量之差可以忽略不计。
干燥(化工原理的题目)

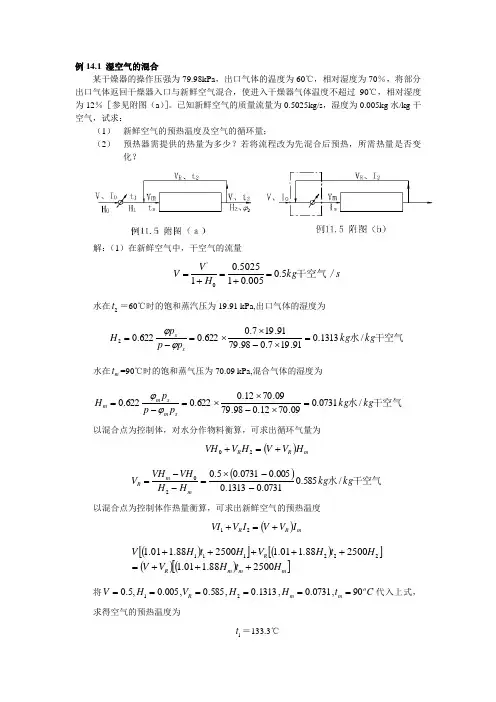

例14.1 湿空气的混合
某干燥器的操作压强为79.98kPa ，出口气体的温度为60℃，相对湿度为70％，将部分出口气体返回干燥器入口与新鲜空气混合，使进入干燥器气体温度不超过90℃，相对湿度为12％［参见附图（a ）］。已知新鲜空气的质量流量为0.5025kg/s ，湿度为0.005kg 水/kg 干空气，试求：
（1） 新鲜空气的预热温度及空气的循环量；
（2） 预热器需提供的热量为多少？若将流程改为先混合后预热，所需热量是否变
化？
解：（1）在新鲜空气中，干空气的流量
s kg H V V 干空气／5.0005
.015025.010'=+=+= 水在2t ＝60℃时的饱和蒸汽压为19.91 kPa,出口气体的湿度为
干空气水kg kg p p p H s s /1313.091
.197.098.7991.197.0622.0622.02=⨯-⨯⨯=-=ϕϕ 水在m t =90℃时的饱和蒸气压为70.09 kPa,混合气体的湿度为
干空气水kg kg p p p H s m s m m /0731.009
.7012.098.7909.7012.0622.0622.0=⨯-⨯⨯=-=ϕϕ 以混合点为控制体，对水分作物料衡算，可求出循环气量为
()m R R H V V H V VH +=+20 ()干空气水kg kg H H VH VH V m m R /585.00731
.01313.0005.00731.05.020--⨯=--= 以混合点为控制体作热量衡算，可求出新鲜空气的预热温度
()m R R I V V I V VI +=+21
化工原理练习题-干燥
固体干燥
填空题：
1、温度为40℃，水汽分压为5kPa 的湿空气与水温为30℃的水接触，则传热方向为： ，传质方向为 。已知30℃和40℃下水的饱和蒸汽压分别为4.24kPa 和7.38kPa 。 答案： 气到水；气到水
2、冬季将洗好的湿衣服晾在室外，室外温度在零度以上，衣服有无可能结冰？ ， 其原因是 。 答案 ：有，不饱和空气的湿球温度W t t ，当0W
t 时可能结冰
3、在101.325kPa 下，不饱和湿空气的温度为40℃，相对湿度为60%， （1）若加热至80℃，则空气的下列状态参数如何变化？湿度 ，相对湿度ϕ ，湿球温度W t ，露点温度d t ，焓I 。 （2）若在等温条件下使总压减至时，则该空气下列参数将如何变化？
湿度 ，相对湿度ϕ ，湿球温度W t ，露点温度d t ，焓I 。（变大，变小，不变）答案：(1)不变，变小，变大，不变，变大；（2）不变，变小，变小，变小，不变。 4、总压恒定时，某湿空气的干球温度一定，若其露点温度d t 增大，则以下参数如何变化？
P 水汽 ，
H ，ϕ ，W t ，I 。
（增大，减小，不变）答案：增大，增大，增大，增大，增大 5、总压恒定时，某湿空气的干球温度一定，而湿球温度W t 增大，则以下参数如何变化？
P 水汽 ，
H ，ϕ ，d t ，I 。
（增大，减小，不变）答案：增大，增大，增大，增大，增大 6、不饱和湿空气的干球温度t ，湿球温度W t ，露点温度d t 的大小顺序为 。答案：t ＞W t ＞d t 7、干燥这一单元操作，既属于传热过程，又属______________。答案： 传质过程
化工原理练习题（干燥）
化⼯原理练习题（⼲燥）
化⼯原理练习题（⼲燥）
⼀.填空题
1. ⼲燥这⼀单元操作，既属于传热过程，⼜属______________。
2. 相对湿度φ值可以反映湿空⽓吸收⽔汽能⼒的⼤⼩，当φ值⼤时，表⽰该湿空⽓的吸收⽔汽的能⼒_________;当φ=0时。表⽰该空⽓为___________。
3. ⼲燥速率曲线是在恒定⼲燥条件下测定的，其恒定⼲燥条件是指：_________________均恒定。
4. 在⼀定空⽓状态下⼲燥某物料，能⽤⼲燥⽅法除去的⽔分为__________；⾸先除去的⽔分为____________；不能⽤⼲燥⽅法除的⽔分为__________。
5. 已知某物料含⽔量X =0.4kg⽔.kg 绝⼲料，从该物料⼲燥速率曲线可知：临界含⽔量X =0.25kg⽔.kg 绝⼲料，平衡含⽔量
X*=0.05kg ⽔.kg 绝⼲料，则物料的⾮结合⽔分为__________，结合⽔分为__________，⾃由⽔分为___________，可除去的结合⽔分为________。
6. 对于不饱和空⽓，表⽰该空⽓的三个温度，即：⼲球温度t，湿球温度t 和露点t 间的关系是______________。
7. 等速⼲燥阶段物料表⾯的温度等于__________________。
8. 湿空⽓通过预热器预热后，其湿度___________，热焓______________，相对湿度__________。(增加、减少、不变)
9. 对不饱和空⽓通过间壁换热器进⾏加热，使温度由ｔ升⾄ｔ，此时其湿球温度＿＿＿＿，相对湿度＿＿＿＿＿，露点＿＿＿＿＿，湿度＿＿＿＿。
新版化工原理习题答案第十一章 固体物料的干燥
第十一章 固体物料的干燥习题解答
1. 已知湿空气的总压力为100 kPa ，温度为50 ℃，相对湿度为40%，试求（1）湿空气中的水汽分压；（2）湿度；（3）湿空气的密度。 解：（1）湿空气的水汽分压 s p p φ=
由附录查得50 ℃时水的饱和蒸气压s 12.34kPa p =，故 kPa 936.4kPa 34.124.0=⨯=p （2）湿度 绝干气绝干气总kg kg 03230.0kg kg 936
.4100936
.4622.0622.0=-⨯=-=p p p H
（3）密度
()P t H 5
H
10
013.1273273244.1772.0⨯⨯+⨯+=υ
()绝干气湿空气kg m 10
100100133.1273502730323.0244.1772.03
3
5⨯⨯⨯+⨯⨯+=
0.9737=m 3
湿空气/kg 绝干气 密度 湿空气湿空气33H
H m kg 06.1m kg 9737
.00323
.011=+=
+=
υυ
ρH
2．常压连续干燥器内用热空气干燥某湿物料，出干燥器的废气的温度为40 ℃，相对湿度为43%，试求废气的露点。
解：由附录查得40 ℃时水的饱和蒸气压s 7.3766kPa p =，故湿空气中水汽分压为 3.172kPa kPa 3766.743.01H
s =⨯=+=
=υυ
ϕH p p
查出s 3.172kPa p =时的饱和温度为25.02 ℃，此温度即为废气露点。
3. 在总压 kPa 下，已知湿空气的某些参数。利用湿空气的H –I 图查出附表中空格项的数值，并绘出分题4的求解过程示意图。
化工原理练习题-干燥
化⼯原理练习题-⼲燥
固体⼲燥
填空题：
1、温度为40℃，⽔汽分压为5kPa 的湿空⽓与⽔温为30℃的⽔接触，则传热⽅向为：，传质⽅向为。已知30℃和40℃下⽔的饱和蒸汽压分别为4.24kPa 和7.38kPa 。答案：⽓到⽔；⽓到⽔
2、冬季将洗好的湿⾐服晾在室外，室外温度在零度以上，⾐服有⽆可能结冰？，其原因是。答案：有，不饱和空⽓的湿球温度W
t t p ，当0W t p 时可能结冰
3、在101.325kPa 下，不饱和湿空⽓的温度为40℃，相对湿度为60%，（1）若加热⾄80℃，则空⽓的下列状态参数如何变化？湿度，相对湿度? ，湿球温度W t ，露点温度d t ，焓I 。（2）若在等温条件下使总压减⾄时，则该空⽓下列参数将如何变化？
湿度，相对湿度? ，湿球温度W t ，露点温度d t ，焓I 。（变⼤，变⼩，不变）
答案：(1)不变，变⼩，变⼤，不变，变⼤；（2）不变，变⼩，变⼩，变⼩，不变。
4、总压恒定时，某湿空⽓的⼲球温度⼀定，若其露点温度d t 增⼤，则以下参数如何变化？P ⽔汽，
H ，? ，W t ，I 。（增⼤，减⼩，不变）答案：增⼤，增⼤，增⼤，增⼤，增⼤
5、总压恒定时，某湿空⽓的⼲球温度⼀定，⽽湿球温度W t 增⼤，则以下参数如何变化？P ⽔汽，
H ，? ，d t ，I 。（增⼤，减⼩，不变）答案：增⼤，增⼤，增⼤，增⼤，增⼤
6、不饱和湿空⽓的⼲球温度t ，湿球温度W t ，露点温度d t 的⼤⼩顺序为。答案：t ＞W t ＞d t
7、⼲燥这⼀单元操作，既属于传热过程，⼜属______________。答案：传质过程
化工原理干燥典型习题
干燥
1、干燥实验中，哪些干燥条件应恒定不变？在此条件下进行长时间干燥，最终能否得到绝干物料？
2、结合水与平分有何区别和联系？
答：平分是空气状态和物料特性的函数，对一定的物料，平分随空气状态而变化。平分是在一定空气状态下不能被干燥除去的水分，是干燥的极限。
结合水只与物料的特性有关，而与空气的状态无关。结合水是能与饱和湿空气平衡的湿物料所含水分的最低值，湿物料的含水量低于此值便会从饱和湿空气中吸收水分。
一般地，结合水的一部分是自由水分，其能被干燥除去；另一部分是平分，其不能被一定状态的空气干燥除去。
3、如何区别平分和自由水分？（5分）
4、请示意性的画出湿空气的湿焓图，对于任意空气状态指出它的状态点：水气分压p，湿度H；焓I；露点t d；湿球温度t W；相对湿度φ。
水气分压p，
湿度H；
焓I；
露点t d；
湿球温度t W；
相对湿度φ
画出图（2分）
并指出上述六个参数。（4分）
5、湿球温度
6、绝热饱和温度
下册干燥
湿度、相对湿度、焓
带循环的干燥器物料衡算（求循环量）
热量衡算（求温度）
预热器热量【例5－5】
三、请回答下列问题（10分）
３、（２０分）某种湿物料在常压气流干燥器中进行干燥，湿物料的流量为1kg/s，初始湿基含水量为3.5%，干燥产品的湿基含水量为0.5%。空气的状况为：初始温度为25℃，湿度为0.005kg水分/kg干空气，经预热后进干燥器的温度为140℃，若离开干燥器的温度选定为60℃，试计算需要的空气消耗量及预热器的传热速率。假设空气在干燥器经历等焓过程，I=（1.01+1.88H）t+2490H。
化工原理干燥题
化工原理干燥题
化工原理干燥题：
某化工厂需要将某种溶液中的水分蒸发掉，以得到干燥的产物。该溶液的初始质量为1000 kg，水分含量为30%（质量分数），希望将水分含量降至5%。
1. 计算需要蒸发掉的水分质量。
解答：初始溶液中水分质量为1000 kg × 30% = 300 kg，希望
降至的水分含量为5%，即干燥后水分质量为1000 kg × 5% =
50 kg。因此，需要蒸发掉的水分质量为300 kg - 50 kg = 250 kg。
2. 假设溶液在干燥过程中没有其他挥发物质，只有水分挥发。如果使用热风作为热源，水分的蒸发热为2257 kJ/kg，热风的
温度为150 ℃，求蒸发所需的热量。
解答：蒸发所需的热量可通过以下公式计算：
蒸发热量 = 蒸发水分质量 ×水分蒸发热
蒸发热量 = 250 kg × 2257 kJ/kg = 564,250 kJ
3. 假设蒸发器的热效率为80%，即有20%的热量会散失或用
于其他热交换过程。求热风供给蒸发器的热量。
解答：热风供给蒸发器的热量可通过以下公式计算：
热风供给热量 = 蒸发热量 / 热效率
热风供给热量 = 564,250 kJ / 80% = 705,312.5 kJ
4. 设热风的流量为200 m³/min，热风的平均比热容为1.007
kJ/(kg·℃)，求热风的温度变化。
解答：热风的温度变化可通过以下公式计算：
热风温度变化 = 热风供给热量 / (热风流量 ×热风比热容)
热风温度变化 = 705,312.5 kJ / (200 m³/min × 1.007 kJ/(kg·℃)) 热风温度变化≈ 351.87 ℃
化工原理干燥练习题答案
一、填空题
1、对流干燥操作的必要条件是（湿物料表面的水汽分压大于干燥介质中的水汽分压）；干燥过程是（热量传递和质量传递 ）相结合的过程。
2、在实际的干燥操作中，常用（ 干湿球温度计）来测量空气的温度。
3、恒定得干燥条件是指（温度）、（湿度）、（流速）均不变的干燥过程。
4、在一定得温度和总压强下，以湿空气作干燥介质，当所用湿空气的相对湿度ϕ较大时，则湿物料得平衡水分相应（增大），自由水分相应（减少）。
5、恒速干燥阶段又称（表面汽化）控制阶段，影响该阶段干燥速率的主要因素是（干燥介质的状况、流速及其与物料的接触方式）；降速干燥阶段又称（内部迁移）控制阶段，影响该阶段干燥速率的主要因素是（物料结构、尺寸及其与干燥介质的接触方式、物料本身的温度等）。
6、在恒速干燥阶段，湿物料表面的温度近似等于（热空气的湿球温度）。
7、可用来判断湿空气的干燥能力的大小的性质是 相对湿度 。
8、湿空气在预热过程中，湿度 不变 温度 增加 。
9、干燥进行的必要条件是 干燥介质是不饱和的热空气 。
10、干燥过程所消耗的热量用于 加热空气 ， 加热湿物料 、 气化水分 、 补偿热损失 。
二、选择题
1、已知湿空气的如下两个参数，便可确定其他参数（C ）。
A ．p H , B.d t H , C.t H , D.as t I ,
2、在恒定条件下将含水量为0.2（干基,下同）的湿物料进行干燥。当干燥至含水量为0.05时干燥速率下降，再继续干燥至恒重，测得此时含水量为0.004，则物料的临界含水量为（A ），平衡水分为（C ）。
化工原理 第七章 干燥课后习题及答案
第七章 干 燥
湿空气的性质
【7-1】湿空气的总压为.1013kP a ，(1)试计算空气为40℃、相对湿度为%60ϕ=时的湿度与焓；(2)已知湿空气中水蒸气分压为9.3kPa ，求该空气在50℃时的相对湿度ϕ与湿度H 。
解 湿空气总压.1013p k P a =
(1).06ϕ=，40℃时水蒸气的饱和蒸气压.7375s p k P a = 湿度
..../ (0673750622)
0622002841013067375
s
s
p H kg kg
p p ϕϕ⨯==⨯
=--⨯．水干气
焓 ()..1011882492I H t H =++ (...)../= 1011880028440249200284
1133
k J k g +⨯⨯+⨯
= (2) 湿空气中水汽分压.93V p kPa = 50℃时水的饱和蒸气压.1234s p k P a = 相对湿度 ..930754
1234
V s p p ϕ==
=．
湿度
. (93)
0622=062200629101393
V V
p H kg kg
p p =⨯
=--．水／干气
【7-2】空气的总压为101.33kPa ，干球温度为303K ，相对湿度%70ϕ=，试用计算式求空气的下列各参数：(1)湿度H ；(2)饱和湿度s H ；(3)露点d t ；(4)焓I ；(5)空气中的水汽分压V p 。
解 总压.,.101333033007p k P a t K ϕ====℃， (1) 30℃时，水的饱和蒸气压.4241s p k P a = 湿度
... (0742410622)
化工考研复试干燥练习题及答案
化工考研复试干燥练习题及答案
干燥练习题及答案
1.若湿空气中水蒸汽分压等于该温度下水的饱和蒸汽压Ps，此时的湿度为在该温度下空气的最大湿度,称为（ C ）
A湿度
B相对湿度
C饱和湿度
D绝对湿度
2.空气中湿气的含量称为（ A ）
A湿度
B相对湿度
C饱和湿度
D绝对湿度
3.实际空气的湿度与在同一温度下达到饱和状况时的湿度之比值称为（B）。
A湿度
B相对湿度
C饱和湿度
D绝对湿度
4.空气中的水蒸气质量与湿空气的总体积之比称为（D）
A湿度
B相对湿度
C饱和湿度
D绝对湿度
5.一定状态的空气温度不变，增大总压，则湿度（C ），容纳水分的能力（ B ），所以干燥过程多半在常压或真空条件下进行。
A增大
B减小
C 不变
6.一定状态的空气，总压不变，升高温度，则湿度（C ），容纳水的能力（ A ），
所以干燥过程中须将气体预热至一定温度。
A增大
B减小
C 不变
D不确定
7.若空气的湿度和温度均提高，但相对湿度不变，则同一物料的平衡水含量（ C ），结合水含量（ C ）。
A增大
B减小
C 不变
D不确定
8.干燥计算中,湿空气的热焓是以( B )为基础的。
A 1kg湿空气；
B 1kg干空气
C 1kg饱和湿空气；
D 4mol干空气
9.一定状态的空气，若压强不变，温度升高，则下列状态参数如何变化？湿度H（C ）相对湿度φ（B ）湿球温度tw( A ) 露点td （ C ）焓IH （ A ）
A增大
B减小
C 不变
D不确定
10.一定状态的空气，若温度不变，压强减小，则下列状态参数如何变化？湿度H（C）相对湿度φ（ B）焓IH（ C ）
A增大
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
干燥习题与题解
一、填空题:
1. 在湿度一定时，不饱和空气的温度越低，其相对湿度越＿＿_. ***答案*** 大
2. 等速干燥阶段物料表面的温度等于__________________。 ***答案*** 干燥介质一热空气的湿球温度
3. 在实际的干燥操作中， 常用＿＿＿＿＿＿＿＿＿＿＿来测量空气的湿度。 ***答案*** 干、湿球温度计
4. 1kg 绝干空气及_____________________所具有的焓，称为湿空气的焓。 ***答案*** 其所带的H kg 水汽
5. 某物料含水量为0.5 kg 水.kg 1-绝干料，当与一定状态的空气接触时，测出平衡水分为0.1kg 水.kg 1-绝干料，则此物料的自由水分为_____________。 ***答案*** 0.4 kg 水.kg 1-绝干料
6. 已知在ｔ＝50℃、P ＝1atm 时空气中水蒸汽分压Pw =55.3mmHg ，则该空气的湿含量H ＝＿＿＿＿＿＿＿＿；相对湿度φ＝＿＿＿＿＿＿＿；（50℃时,水的饱和蒸汽压为92.51mmHg ） ***答案*** 0.0488， 0.598
7. 恒速干燥与降速干燥阶段的分界点，称为______________；其对应的物料含水量称为_____________________。
***答案*** 临界点 、 临界含水量 8. 干燥进行的必要条件是物料表面所产生的水汽（或其它蒸汽）压力__________________。 ***答案*** 大于干燥介质中水汽（或其它蒸汽）的分压。
9. 等焓干燥过程的条件是________________________________________________。 ***答案*** 干燥器内无补充热，无热损失，且被干燥的物料带进，带出干燥器的热量之差可以忽略不计。
10. 作为干燥介质的湿空气，其预热的目的_______________________________________。
***答案*** 降低相对湿度（增大吸湿的能力）和提高温度（增加其热焓） 11. 当湿空气的总压一定时， 相对湿度φ仅与＿＿＿＿＿＿＿＿及＿＿＿＿＿＿＿＿有关。
***答案*** H ， ｔ
12. 已知在常压及25℃下水份在某湿物料与空气之间的平衡关系为：相对湿度φ=100％
时, 平衡含水量X *%100=ϕ=0.02kg 水.kg 1
-绝干料；相对湿度φ=40％时, 平衡含水量 X *=0.007。现该物料含水量为0.23kg 水. kg 1
-绝干料,令其与25℃,φ=40％的空气接触,
则该物料的自由含水量为＿＿＿＿＿＿kg 水.kg 1-绝干料, 结合水含量为＿＿＿＿＿＿kg 水.kg 1-绝干料,非结合水的含量为＿＿＿＿＿＿kg 水.kg 1-绝干料。
***答案*** 自由含水量 X-X *=0.23-0.007=0.223； 结合水量为 X *
%100=ϕ=0.02 非结合水量 X-X *%100=ϕ=0.23-0.02=0.21
13. 影响恒速干燥速率的因素主要是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿； 影响降速干燥速率的因素主要是＿＿＿_＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
***答案*** 干燥介质的状态，流速以及它与物料接触方式；物料结构，含水类型，物料与空气接触方式，物料本身的温度。
二、选择题
1．气流干燥器中,干燥作用最为有效的部分是( )。
(A)粒子等速运动段； (B)粒子加速运动段
(C)干燥管的中部； (D)干燥管的顶部
***答*** B
2．空气的干、湿球温度差越小,表明空气( )。
(A)越干燥； (B)越潮湿
(C)热焓越高； (D)热焓越低
***答*** B
3．干燥器出口气体状态的限制条件是:气体在离开设备之前( )。
(A)不降至湿球温度； (B)不降至露点
(C)不降至绝热饱和温度； (D)不降至空气的初始温度
***答*** B
4．干燥计算中,湿空气的热焓是以( )为基础的。
(A)1kg湿空气； (B)1kg干空气
(C)1kg饱和湿空气； (D)4mol干空气
***答*** B
5．气体湿比容定义为( )所占有的体积。
(A)1kg湿空气； (B)1kg干气及其带有的Hkg湿汽共同
(C)1kg湿气体中绝干空气； (D)1kg湿气体中湿分
***答*** B
6．气体的相对湿度是指在一定的总压下湿气体中的湿分蒸汽压与( )之比。
(A)气体的总压； (B)湿分在tw下的饱和蒸汽压
(C)湿分在td下的饱和蒸汽压； (D)湿分在t下的饱和蒸汽压
***答*** D
7．湿空气经过预热器用饱和水蒸汽间接加热,温度升高,相对湿度( )。
(A)增加； (B)减小； (C)不变； (D)不确定
***答*** B
8．为了测准空气的湿球温度,应将干湿球温度计放在( )。
(A)不受外界干扰的静止空气中； (B)气速<5m/s的空气中
(C)气速<5m/s辐射传导较强处； (D)气速>5m/s辐射传导可忽略处
***答*** D
9． 对一定湿度的气体,固定气体的温度,增大总压,其相对湿度( )。 (A)增大 ； (B)减小； (C)不变； (D)或增大或减小 ***答*** A
10． 不饱和湿空气的干球温度t ,湿球温度W t ,露点d t 三者间的关系为( )。 (A)d W t t t >> (B) d W t t t => (C) d W t t t >= (D) d W t t t ==t=tw=td ***答*** A
11． 物料含自由水分和平衡水分的相对多少取决于( )。
(A)物料含结合水分的多少 ； (B)物料含非结合水分的多少 (C)干燥介质的温度 ； (D)干燥介质的相对湿度 ***答*** D
二、计算题: 1. 某厂利用气流干燥器将含水20％的物料干燥到5％ （均为湿基），已知每小时处理的原料量为1000kg ，于40℃进入干燥器，假设物料在干燥器中的温度变化不大，空气的干球温度为20℃，湿球温度为16.5℃，空气经预热器预热后进入干燥器，出干燥器的空气干球温度为60℃，湿球温度为40℃，干燥器的热损失很小可略去不计，试求: 需要的空气量为多少m 3.h 1-?（以进预热器的状态计） 0℃时水的汽化热2491.27kJ. kg 1-，空气与水汽比热分别为1.01与1.88kJ.kg 1-.K 1
-。
***答案***
h Kg G C /800)2.01(1000=-=
25.0)20100/(201=-=X ，05263.0)5100/(52=-=X h kg X X G W C /9.157)(21=-=
由ｔ－H 图得：干空气水kg kg H /011.00=，干空气水kg kg H /040.02=， 干空气水kg kg H H /011.001==
h
kg H H W V /8..5444)/(12干空气=-=
干空气kg m H v H /8441.0273/)20273(41.22)18/29/1(30=+⨯⨯+=
h m Vv V H /45963/== 2. 湿物料经过七小时的干燥，含水量由28.6％降至7.4%。若在同样操作条件下，由28.6％干燥至4.8％需要多少时间?（以上均为湿基）。已知物料的临界含水量15.0=C X （干基），
平衡含水量04.0*=X （干基） ，设降速阶段中的干燥速度为 *)(X X K u x -=（即：该段干燥速率曲线为直线。） ***答案***
40.0)6.28100/(6.281=-=X
08.0)4.7100/(4.72=-=X ，05.0)8.4100/(8.4/
2=-=X
/
221,X X X X C >>所以干燥分恒速与降速两阶段
