电梯主要部件简介-安全钳限速器
电梯安全结构及原理
01
02
03
04
安全防护措施
1
安全钳：在电梯超速或失速时，安全钳会动作，将电梯轿厢固定在导轨上，防止坠落。
2
限速器：当电梯速度超过设定值时，限速器会动作，切断电源，使电梯停止运行。
3
缓冲器：在电梯撞击底坑时，缓冲器可以吸收冲击力，减轻对电梯轿厢和乘客的伤害。
4
安全回路：电梯运行过程中，安全回路必须保持闭合，否则电梯将停止运行。
电梯安全原理
安全控制策略
安全回路：通过检测电梯运行状态，确保电梯在安全范围内运行
01
紧急制动：在紧急情况下，通过紧急制动装置使电梯停止运行
02
超速保护：当电梯速度超过设定值时，自动启动制动装置
03
防坠落保护：在电梯坠落时，通过安全钳等装置防止电梯坠落
04
安全检测技术
紧急制动技术：在紧急情况下快速停止电梯
检查内容：包括电梯运行状态、安全装置、电气系统、机械部件等
检查人员：专业电梯维护人员或具备相关资质的人员
检查记录：每次检查后需填写检查记录，并存档备查
01
02
03
04
故障处理
3
2
4
1
电梯故障分类：机械故障、电气故障、控制系统故障等
故障预防：定期检查、维护、保养电梯，确保安全运行
描述限速器安全钳联动过程
描述限速器安全钳联动过程
限速器安全钳联动过程指的是由于限速器故障或损坏导致电梯超
速时，安全钳将被触发，并通过联动装置，使电梯急停，从而保护乘
客和设备安全的过程。
在电梯运行时，限速器起到保护电梯超速的作用，当电梯超速时，限速器的拉绳将被拉紧，从而启动安全钳。安全钳由联动装置连接到
电梯电气控制系统中的急停按钮。当安全钳被触发时，联动装置会通
过急停按钮使电梯立即停止，从而避免电梯继续下坠造成伤害。
限速器安全钳联动过程的设计与运行是现代电梯安全标准的重要
组成部分，其正确的安装与运行能够保障电梯的安全性能。因此，在
电梯的日常维护和保养中，需要严格检查与维护限速器和安全钳的联
动装置，以保障电梯运行的安全可靠性。
电梯限速器安全钳维护保养制度
电梯限速器安全钳维护保养制度
电梯限速器安全钳是保障电梯运行安全的重要部件之一，
为了保证电梯运行的安全和可靠，需要定期维护和保养电梯限速器安全钳。本文将介绍电梯限速器安全钳的用途及工作原理、维护保养周期、注意事项等内容。
一、电梯限速器安全钳的用途及工作原理
1. 用途
电梯限速器安全钳主要用于限制电梯的运行速度，防止电
梯超速运行而造成事故，是电梯运行安全的重要保障措施之一。当电梯运行速度超过限定值时，电梯限速器安全钳将起到抱死效应，立即将电梯制动停止，保证乘客和设备的安全。
2. 工作原理
电梯限速器安全钳通过安装在电梯导轨上的限速器来检测
电梯的运行速度，当检测到电梯的运行速度超过限定值时，安全钳会迅速夹住电梯的导轨，让电梯立即停下来。
二、电梯限速器安全钳的维护保养
1. 维护保养周期
电梯限速器安全钳的维护保养周期一般按照《电梯安全技
术规范》规定的周期进行。具体的周期为每半年进行一次详细检查和维护保养，每年进行一次大修。
2. 维护保养内容
电梯限速器安全钳维护保养的内容主要包括以下几个方面：
1.定期检查安全钳的固定和连接部位是否牢固可靠，
如有松动和脱落现象及时加固或更换。
2.定期检查安全钳与限速器之间的连接滑轮是否存在
异响，如有需要及时进行清洁和润滑处理。
3.定期检查安全钳的夹钳装置是否灵活可靠，如有卡
滞或变形现象及时更换。
4.定期检查安全钳的机构和传动部件是否正常运转，
如出现故障及时维修。
5.定期检查安全钳防护装置是否完好，如有损坏及时
更换。
3. 注意事项
在进行电梯限速器安全钳的维护保养过程中，需要注意以
电梯安全钳的一些认识
在刚开始听到电梯安全钳这个机构时，脑袋里对它充满了想象，初步给我的印象就是一个用来保障电梯安全运行的，类似于抱闸的一种装置，但是具体的工作原理，结构组成，分类等都不了解。看了关于讲叙电梯安全钳操纵机构性能的文章，使我对电梯安全钳有了更多的认识。
首先安全钳是通常安装在轿厢底梁或两侧的立柱上，主要由钳座、楔块、提拉杆及安装在轿厢横梁的提拉机构等组成的。它常与限速器配对，组成防止电梯超速、轿厢因曳引钢丝绳断裂而坠落的安全保护装置。
安全钳操纵机构由两部分组成：一是操作机构。它是一套机械连杆结构，限速器动作后通过机械连杆机构操纵安全钳起作用；二是制停机构。它由安全钳的钳体和制停元件等组成，它的作用是是轿厢制停后夹在导轨上。
在安全钳的操纵机构中，限速器绳两端的绳头与安全拉杆系统的驱动连杆相连接。电梯在正常运行时，轿厢通过驱动连杆带动限速器绳和限速器同步运行。此时，安全钳处于非动作状态，其制停元件与导轨保持一定的间隙。当轿厢超速达到限定值时，限速器动作使限速器绳停止运行。于是随着轿厢继续向下运动，限速器绳提起驱连杆促使连杆系统联动，轿厢两侧的提升拉杆被同时提起，带动安全钳制停元件与导轨接触。两侧安全钳同时夹紧在导轨上，是超速的轿厢被制停。安全钳动作时，限速器的安全开关或安全钳操纵结构中的安全开关都会断开控制回路。
安全钳根据动作过程的不同可以分为两类：一类是瞬时式安全钳，另一类是渐进式安全钳。瞬时式安全钳结构制动元件是刚性的，其制动力是利用自锁夹紧原理，根据夹紧元件不同，常见的有楔形，滚子型。瞬时式安全钳在制动期间，会对导轨产生一个迅速增加的压力，制动力完全由所制停的轿厢质量和运动所确定。其特点是制停距离短，冲击大。因此GB7588-2003中规定，瞬时式安全钳只能用于额定速度不超过0.63m/S的电梯。
电梯主要部件介绍
电梯主要部件介绍
电梯是现代城市生活必不可少的交通工具之一，它的运行依赖于多个
主要部件的协调配合。下面将会逐一介绍电梯的主要部件及其功能。
1.电动机：电动机是电梯的核心部件，负责提供电梯的驱动力。常见
的电动机有交流电动机和直流电动机两种。电动机通过转动机械部件驱动
电梯的升降运动。
2.减速机：减速机主要由电动机和曲轴连接的齿轮组成，能够减少电
动机的转速并提供足够的扭矩。通过减速机的作用，电梯的运行速度得到
调整，使得乘客在电梯内感受到平稳的升降运动。
3.控制系统：控制系统是电梯的“大脑”，对电梯的启停、运行速度、门的开闭等进行控制。控制系统包括电梯按钮、电梯终端装置、电梯控制
柜等组成。乘客通过电梯按钮选择所需要的楼层后，控制系统将信号传输
给电动机控制电梯的升降和停靠。
4.轿厢：轿厢是电梯内供乘客乘坐的空间。它由轿厢底板、侧板、吊杆、安全门等组成。轿厢的结构和装修风格不同，以适应不同使用场合的
需求。
5.导轨系统：导轨系统包括轿厢导轨和曳引机导轨，用于保持电梯的
稳定运行。轿厢导轨和曳引机导轨通常采用钢材制成，通过特殊的固定方
式固定在电梯井的墙壁上。导轨系统能够确保电梯平稳升降，防止侧向晃动。
6.安全保护装置：安全保护装置是电梯的重要部件，用于保护乘客的
人身安全。常见的安全保护装置包括缓冲器、限速器和安全钳等。缓冲器
用于吸收电梯的运动冲击，避免发生剧烈颠簸；限速器能够监测电梯的运
行速度，一旦超过安全限速范围，会迅速切断电源；安全钳主要用于防止
电梯自由下坠，一旦检测到电梯速度异常，会迅速夹紧导轨，停止电梯继
电梯主要部件简介 安全钳限速器
Flyweight——甩块；Stationary ratchets——锤罩上外凸子；Anchor pin——固定销
世 界 500 强 在 华 投 资 企 业
影 响 力 榜 前 30 强
限速器——安全钳工作原理
1. 当轿厢坠落时，限速器通过 切除电源以及启动机械制动 器的方法使正在超速运行着 的电梯减慢下来的同时，安 全钳就发挥了设计作用。
电梯主要部件简介
——限速器、安全钳
CLC销售支持团队
世 界 500 强 在 华 投 资 企 业
影 响 力 榜 前 30 强
限速器——安全钳的作用
限速器ຫໍສະໝຸດ Baidu
安全钳
• 电梯中限速器与安全钳成对 出现和使用
• 作用：一旦电梯出现超载、 打滑、断绳、控制失控等原 因，电梯轿厢超速向下坠落， 限速器——安全钳动作，将 轿厢紧紧地卡在两列导轨之 间，起到了安全保护作用
2. 轿厢继续下降时，作用在限 速器绳上的牵引力把机械连 杆向上提起，带动安全钳拉 拉动作
3. 在安全钳拉杆的拉动下，楔 块被急速提起，通过楔块与 导轨间磨擦和压力，夹住导 轨，使轿厢迅速而安全地停 止运动
Wedeg——楔块；wedge guide——楔块导向装置；Rollers——滚轮；pull rod——拉杆；Rail guide——导轨
世 界 500 强 在 华 投 资 企 业
73号令电梯 主要部件和安全保护装置定义
73号令电梯主要部件和安全保护装置定义
73号令电梯是指根据《人民共和国特种设备安全法》第73号令规定的特种设备，主要用于垂直运输人员或物品的机械设备。作为一种复杂的机械设备，电梯的主要部件和安全保护装置起着至关重要的作用，下面将详细介绍这些内容。
一、主要部件
1. 电动机：电梯的驱动力来源，通常由交流电动机或直流电动机组成。电动机通过传动装置带动电梯的运行，使其能够垂直上下运输人员或物品。
2. 主梁和导轨：主梁是电梯的骨架，承载着整个电梯的重量。导轨是电梯的运行轨道，保证电梯的平稳运行和准确停靠。
3. 钢丝绳和吊装装置：钢丝绳是电梯的重要承载元件，通过吊装装置将电梯吊升或下降。钢丝绳需要经过定期检验和更换，以确保其安全性。
4. 传动装置：传动装置将电动机的动力传输给电梯，使其能够运行。常见的传动装置有齿轮传动、液压传动等。
5. 控制系统：电梯的控制系统是保证其正常运行的核心部分，包括调速装置、限速器、制动装置等。控制系统通过感应电梯的位置和速度，实现电梯的平稳运行和停靠。
6. 门系统：电梯的门系统包括轿厢门和楼层门，起到保护乘客安全的作用。门系统通常由门扇、门框、门锁等组成，同时还配备有光
栅门、红外线传感器等安全装置。
二、安全保护装置
1. 限速器：限速器是电梯的重要安全装置，用于监测电梯的运行速度。当电梯的运行速度超过设定的安全范围时，限速器会自动切断电梯的动力，以避免事故的发生。
2. 安全钳：安全钳是安装在电梯井道上的装置，用于防止电梯坠落。当电梯发生坠落时，安全钳会自动夹住导轨，阻止电梯的继续下坠，保护乘客的生命安全。
谈电梯安全钳——限速器联动装置的检验
２
它 反 映 出 现 行 的 空 载 联 动 试 验 法
比 率％
５７ ．
是 一 个 综 合 的 试 验 手 段 ， 不 是 最 并 可 靠 的 检 验 方 法 ， 间 的 空 载 联 动 瞬
２ ３ ４
限速 器 加 紧力 不 足 限速 器 动作 速 度 不合 适 连杆 机 构不 同 步
《 全 ２１年第６ 安 》００ 期
安全 警示。
谈 电 梯 安 全 钳
一
限 速 器 联 动 装 置 的 检 验
牟 擎 梁 丽 华
１ 胜 利 油 田胜 利 医院 安 全 科 ２ 胜 利 油 田特 种 设 备 检 验 所 ． ．
安 全 钳 限 速 器 联 动 装 置 是 电 梯 超 速 下 行 的 最 后 一 道 下 行 保
现 过３ 次 联 动试 验失 败 的案 例 ， ５ 必 料 ， 造 成 安 全 钳 一 限 速 器 联 动 装 对
须 引起我 们 的高 度重 视 。
（ 提 拉 机构 阻 滞 。 全 钳一 ２） 安
置 不 合 格 的 原 因 进 行 了深 入 分 析 ， 限 速 器 联 动 装 置 是 一 个 典 型 的 四
４ １ ０ ４
ｌ ． １４ ２ ． ８６ １ ． １４
试 验 ， 不 能 很 好 地 保 证 其 在 随 后 并 的 一 年 运 行 中 可 靠 有 效 ， 以 必 须 所 找 出一个切 实 完善 的检 测 方法 。
电梯限速器和安全钳装置原理
电梯限速器和安全钳装置原理电梯限速器和安全钳装置是保证电梯乘坐安全的关键装置。本文将详细介绍电梯限速器和安全钳装置的原理，以及它们在电梯中的功能和作用。
一、电梯限速器的原理
电梯限速器是一种用于保护电梯及乘坐者安全的装置，主要通过限制电梯在特定速度范围内运行，防止超速和事故发生。电梯限速器的工作原理可以分为以下几个步骤：
1. 传感器检测：电梯限速器内置有传感器，用于感知电梯的运动状态，包括电梯运行速度和加速度等参数。
2. 信号传输：传感器将检测到的信号传输给限速器控制系统，控制系统根据信号进行判断和处理。
3. 速度监测：限速器控制系统会不断监测电梯的运行速度，一旦检测到超速情况，会采取相应的措施。
4. 触发抱死装置：当电梯运行速度超过设定的安全范围时，限速器控制系统将触发抱死装置，将弹簧夹爪压住导轨，从而迅速减速并停止电梯的运行。
通过以上步骤，电梯限速器可有效预防电梯因超速而导致的事故，保障乘坐者的安全。
二、安全钳装置的原理
安全钳装置是电梯系统中的另一项重要安全设备，主要用于防止电梯在发生意外事故时下坠。安全钳装置的工作原理如下：
1. 弹簧夹爪：安全钳装置内部安装有一对弹簧夹爪，在电梯运行过程中，它们处于打开状态，不与导轨接触。
2. 放松控制：当电梯发生意外情况，如电梯机房停电或电梯导轨断裂时，安全钳装置会接收到相应信号。
3. 夹紧导轨：一旦接收到异常信号，安全钳装置会迅速夹紧导轨中心部分，锁住电梯，防止电梯下坠。
通过安全钳装置的工作原理，乘坐者可以在电梯出现故障时得到保护，避免较大伤害和安全隐患。
电梯安全部件之安全钳
电梯安全部件之安全钳
一、安全钳分类及制停原理
电梯上所采用的安全钳种类较多，一般按动作特性和使用的速度范围，电梯安全钳可分为瞬时式和渐进式。
1. 瞬时式安全钳
这种安全钳也叫做刚性、急停型安全钳。它的承载结构是刚性的，动作时产生很大的制动力，使轿厢或对重立即停止。这种安全钳结构简单，但它的制停距离很短，一般在30 mm 以内，因此只适用于速度较低的电梯，否则制停时减速度过大，将危及人体的安全(人体能承受的瞬时减速度一般在25m/s以下)。根据电梯安全规程规定，瞬时式安全钳限制使用于额定速度不大于0.63m/s的电梯。
常见的瞬时式安全钳结构有楔型、滚子型和偏心型，它们又分为单面作用、双面作用两种。它们的主要区别在于夹紧零件。所有的瞬时式安全钳，无论是楔型、滚子型还是偏心型，均利用自锁夹紧原理，即一旦夹紧零件(楔块、滚子或偏心)，与导轨发生接触，就不需要任何外力而依靠自锁夹紧作用夹住导轨，由于夹紧零件是刚性支承的，所以夹紧力立即增大到使轿厢停住为止。夹紧力的大小取决于轿厢的速度和质量。
2.渐进式安全
这种安全钳也叫做弹性滑移型安全钳，这种安全钳的制停力是有控制地逐渐增大或保持恒定值，制停过程中轿厢将继续滑移一段距离，
使制停速度不会很大。因此这种安全钳适用于额定速度大于0.63m/s 的快速和高速电梯。它又分为变制动力和恒制动力两种。
变制动力渐进式安全钳一般由限速器直接带动，随着轿厢制停滑移过程使安全钳逐渐夹紧，同时制动力逐渐增大而使轿厢达到制停的目的。恒制动力渐进式安全钳一般由杠杆系统操纵，夹持零件能自锁夹紧并由弹簧承载，其特点是在制停过程中制动力保持恒定。制停性能良好，所以现代快速和高速电梯的安全钳绝大多数都采用此种结构。
电梯安全部件配置情况介绍
电梯安全部件配置情况介绍
1、本次投标产品垂直电梯配备以下安全保护装置以保障电梯安全运行：
1）断相和错相保护；
2）上、下终点开关和上、下极限开关；
3）缓冲器；
4）限速器；
5）安全钳（非对重安全钳）；
6）紧急停止按钮；
7）层门安全设施；
8）轿门安全设施。
2、通力电梯无齿轮构造和转子、曳引轮一体的结构减少了易损部件，增强了可靠性，为电梯又添一项安全因素。因此，通力电梯的大修周期长、故障率低、使用寿命长。我司承诺曳引机使用寿命超过25年（在正常使用及通力公司提供维保的情况下）。
3、安全钳：电梯的安全部件之一，当电梯下行速度超过了限速器的动作速度，则限速器卡紧机构动作使限速轮停止转动，限速绳也在限速轮槽摩擦力的作用下停止运动，从而带动安全钳钳块停止运动但轿厢仍在继续下行，故钳块相对轿厢来说是作向上运动，即钳块被提起到与导轨紧密相贴，从而制停住轿厢，在超速的状态下保护轿厢的运行安全。
4、限速器：限速器为单独构造之离心式机件，调速机性能具有双段作用，如轿厢速度达到额定速度1.3倍时，调速机之电气式安全控制开关就动作，切断主电源使马达立刻停止转动，并使电磁刹车器动作，刹住主轮，当轿厢速度达到额定速度的1.4倍时，限速器之机械式安全装置应动作，紧拉装在轿厢下梁之安全钳，同时装于轿厢外框之契形刹车器夹住导轨以制止轿厢不再下降。
5、缓冲器：缓冲器是提供最后一种安全保护的电梯安全装置。它安装在电梯的井道底坑内，位于轿厢和对重的正下方。当电梯在向上或向下运动中，由于钢丝绳断裂、曳引摩擦力、抱闸制动力不足或者控制系统失灵而超越终端层站底层或顶层时，将由缓冲器起缓冲作用，以避免电梯轿厢或对重直接撞底或冲顶，保护乘客和设备的安全。
电梯限速器和安全钳装置原理
电梯限速器和安全钳装置原理电梯是现代社会不可或缺的交通工具之一，为了确保乘客的安全，安装电梯限速器和安全钳装置是至关重要的。本文将详细介绍电梯限速器和安全钳装置的原理及其功能。
一、电梯限速器原理
电梯限速器是电梯系统中的一种安全装置，其作用是在电梯速度超过允许范围时迅速制动电梯并停止运行，以避免事故的发生。电梯限速器通常由限速器轮、限速器缸、限速器绳索、制动器和传感器等组成。
1. 限速器轮：位于电梯轿厢底部的限速器轮与电梯缓冲器相连，当电梯速度超过限定范围时，限速器轮会旋转并带动限速器缸的运动。
2. 限速器缸：限速器缸是限速器的核心部件，用于控制电梯的制动过程。当电梯速度超过限定范围时，限速器缸会收缩或伸长，触发制动器的工作。
3. 限速器绳索：限速器绳索与限速器缸相连，并连接到电梯轿厢。当电梯速度超过限定范围时，限速器绳索会收紧或放松，通过传感器向限速器缸发送信号。
4. 制动器：制动器是限速器中关键的部件，它能够迅速制动电梯，并将其停止在限制范围内。当限速器缸触发制动器工作时，制动器会通过摩擦力使电梯停止运行。
5. 传感器：传感器检测电梯速度及限速器轮、绳索的状态，并将这
些信息传输给限速器缸。传感器的准确性和可靠性对于电梯的安全至
关重要。
二、安全钳装置原理
安全钳装置是电梯系统的另一重要安全保护装置，其作用是在电梯
发生意外事故时，立即启动并将电梯固定在轿厢导轨上，以防止电梯
继续下坠。安全钳装置通常由安全钳、电磁铁、释放器和导轨等构成。
1. 安全钳：安全钳位于电梯导轨上，两侧分别与电梯轿厢和导轨相连。当电梯超过允许范围下坠时，安全钳会自动启动并阻止电梯的继
电梯各个部件介绍
电梯各个部件介绍
一、电梯的主要部件有主机，抱闸，限速器，钢丝绳，轿厢，轿厢导轨，对重导轨，缓冲区，安全钳，控制柜内。变频器。主板，上下换速，上下限位，上下极限，随揽。
二、结构电梯的结构包括：四大空间，八大系统。
三、四大空间是机房部分、井道及地坑部分、轿厢部分、层站部分。
四、八大系统是曳引系统、导向系统、轿厢、门系统、重量平衡系统、电力拖动系统、电气控制系统、安全保护系统。
应用技术：
1、全数字识别乘客技术（所有乘客进入电梯前进行识别，其中包括眼球识别、指纹识别）
2、数字智能型安全控制技术（通过乘客识别系统或者IC卡以及数码监控设备，拒绝外来人员进入）
3、第四代无机房电梯技术（主机必须与导轨和轿厢分离，完全没有共振共鸣，速度可以达到2.0M/S以上，最高可以使用在30层以上。）
4、双向安全保护技术（双向安全钳、双向限速器，在欧洲必须使用，中国正在被普遍使用）
5、快速安装技术（改变过去的电梯安装方法，能够快速组装）
6、节能技术（采用节能技术，使电梯更节约能源）
7、数字监控技术（完全采用计算机进行电梯监控与控制）
电梯组成部件名称与作用
电梯组成部件名称与作用
电梯是指由动力驱动，利用沿刚性导轨运行的箱体或沿固定线路运行的梯级(台阶)平行升降或运送人和货物的机电设备，包括载人(货)电梯、自动扶梯、自动人行道等。简单来说，它是服务于指定楼层的固定升降设备。电梯主要部件有轿厢、轿厢导轨、控制柜、对重、导轨、主机、制动器、限速器、钢丝绳、缓冲区、安全钳、变频器、主板、上下变速、上下限位、上下限位、按需。
二、电梯部件具体作用
1、限速器
是电梯安全保护系统中的安全控制部件之一。当电梯在运行中无论何种原因使轿厢发生超速，甚至发生坠落的危险，而所有其他安全保护装置不起作用的情况下，则限速器和安全钳发生联动动作，使电梯轿厢停住。
2、制动器
电梯制动器是电梯重要的安全装置，它的安全、可靠是保证电梯安全运行的重要因素之一。双向推力电梯制动器是通电时产生双向电磁推力，使刹车机构与电机旋转部分脱离（即释放），断电时电磁力消失，在外加制动弹簧压力的作用下，形成失电制动的摩擦式制动器，简称制动器。
3、安全钳
安全钳是电梯的安全保护装置。电梯安全钳装置是一种由限速器操作，当电梯速度超过电梯限速器设定的极限速度时，或当悬吊绳断裂松弛时，使轿厢紧急停止并卡在导轨上的安全装置。
4、变压器
电梯变压器是用于控制电梯的升降、速度和方向的电气元件,其功能是将电能转换为机械能。它包括:整流器、滤波器、稳压器和逆变器四部分。
5、整流器
整流器是用于向DC电气设备供电的电子元件。电梯采用按照电桥原理图组合的两相整流器和显著降低脉动整流电流的三相整流器。它能保证由整流器供电的电磁继电器、接触器、联锁按钮等元件顺利工作。
电梯轿厢限速器-安全钳联动实验具体步骤详细图解及注意事项
限速器-安全钳联动实验详细步骤图解
电梯轿厢限速器-安全钳是防止轿厢超速下行或坠落的重要保护装置，其通过移动的轿厢经限速器钢丝绳牵引带动限速器轮的旋转，当轿厢下行达到一定速度时，限速器的机械部件动作，断开限速器开关，从而切断安全回路，电梯驱动电动机输入被切断。当轿厢速度更高时，限速器机械联动机构动作，增大限速器轮与钢丝绳的摩擦力，导致轿厢下行时限速器钢丝绳有一较大的提起力拉动安全钳联动机构，导致安全钳动作，从而将轿厢减速直到停止，最后固定于导轨上。
具体步骤分解：
步骤一：控制电梯
1. 先在基站、顶层层门口放置护栏，轿厢内放置警示牌。
2.在顶层按外呼，将电梯呼至顶楼。
3.在机房使用对讲机确认轿厢内无乘客。
4.打紧急电动运行，开慢车再次确认。
5.确认轿厢无乘客后，开慢车，将电梯运行至略高于顶层的平层位置。
6.在顶层用三角钥匙打开层门，确认轿厢位置，方便后面上轿顶作业。
步骤二：测试联动机构
1.慢车下行。
2. 手动动作限速器棘爪。
3.限速器开关动作，限速器动作。
4. 钢丝绳打滑。
5. 安全钳开关动作。
步骤三：确认安全钳是否动作
进入轿顶，检查安全钳提拉机构，确认安全钳已经动作。
步骤四：复位电梯
1.电梯慢车点动上行。
2.复位安全钳。
3.断电上锁。
4.复位限速器及限速器开关。
5.进入轿顶，复位安全钳开关。
6.按外呼、内选试运行。
注意事项
1.如无须短接安全钳，应不短接，可先慢车运行测试是否为紧急电动运行状态。
2.短接限速器和安全钳前应确保处于失电状态。
3.安全钳动作位置应在便于进出轿顶的位置，以防止轿厢上行时安全钳不能复位。

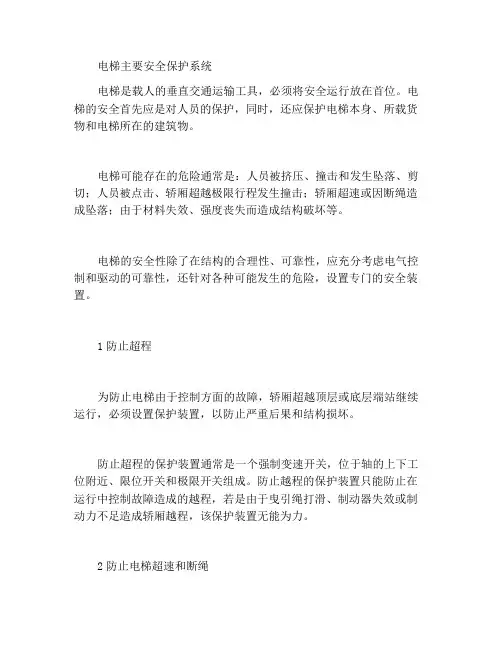

电梯常用安全保护装置介绍
电梯安全装置
一、电梯失控和超速保护装置-----限速器与安全钳
限速器是轿厢速度监控元件,安全钳是轿厢减速的制停元件。
(一) 电梯失控和超速和原因：
1、轿厢绳头板或对重绳头板与轿厢横梁或对重架脱离，绳头板破碎，用销钉定位连接的销钉磨断。
2、曳引机蜗轮蜗杆的轮齿、轴、键、销等发生折断。
3、曳引轮绳槽严重磨损，曳引力降低，加之轿厢超载而造成钢丝绳在曳引轮绳槽内打滑。
4、轿厢严重超载，且超载保护装置失效时失控溜车。
5、轿厢自重或对重偏轻，致使平衡系数严重偏离标准，造成钢丝绳子在曳引轮上打滑。
6、制动器制动摩擦力不足、或制动器电磁铁芯卡阻造成制动器失灵、抱闸失效。
(二) 限速器(限速器、限速器绳、张紧装置、超速保护开关、断绳保护开关)
1、类型（1）凸轮式限速器，也称惯性限速器。用于0.5~1.0m/s。配瞬时式安全钳。
(2)甩块式限速器,也叫园盘型限速器、锤型限速器。
A、刚性夹持式：用于1.0m/s以下电梯，配瞬时式安全钳。
B、弹性夹持式：用于1.0m/s以上电梯, 配渐进式安全钳。
(3) 球型限速器适用各种速度, 配渐进式安全钳。
2、动作速度
A、在轿厢速度达到限速器动作速度之前，限速器电气安全装置使电梯驱动主机停转。简单地说就是先断电后轧车。
B、对额定速度≯1.0m/s的电梯，限速器电气安全装置最迟可在限速器达到其动作速度时起作用。
3、限速器钢丝绳------驱动限速器（限速器应由限速器钢丝绳驱动----GB7588—9.9.6.1）
（1）绳的公称直径应≮6mm；
（2）限速器绳轮的节园直径与绳的公称直径之比应≮30；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全钳拉杆 限速钢丝绳
世 界 500 强 在 华 投 资 企 业 影 响 力 榜 前 30 强
Байду номын сангаас
2.
3.
Wedeg——楔块；wedge guide——楔块导向装置；Rollers——滚轮；pull rod——拉杆；Rail guide——导轨
世 界 500 强 在 华 投 资 企 业 影 响 力 榜 前 30 强
限速器——安全钳装置的组成 安全钳装置的组成 限速器
安 全 钳
限速器
底坑涨紧装置
电梯主要部件简介
——限速器、安全钳
CLC销售支持团队
世 界 500 强 在 华 投 资 企 业 影 响 力 榜 前 30 强
限速器——安全钳的作用 安全钳的作用 限速器
限速器
• 电梯中限速器与安全钳成对 出现和使用 • 作用：一旦电梯出现超载、 打滑、断绳、控制失控等原 因，电梯轿厢超速向下坠落， 限速器——安全钳动作，将 轿厢紧紧地卡在两列导轨之 间，起到了安全保护作用
安全钳
世 界 500 强 在 华 投 资 企 业 影 响 力 榜 前 30 强
限速器工作原理
轿厢运行时，通过限速器钢丝 绳带动限速器轮旋转，一旦轿 厢下行速度超过额定速度的 115% 以上时，限速器上的电 器开关先动作，切断电梯安全 回路，同时离心锤上内凸子和 锤罩上外凸子相啮合，发生机 械自锁，压绳开关将限速器绳 夹紧,使正在超速运行着的电梯 减慢下来…
Flyweight——甩块；Stationary ratchets——锤罩上外凸子；Anchor pin——固定销
世 界 500 强 在 华 投 资 企 业 影 响 力 榜 前 30 强
限速器——安全钳工作原理 安全钳工作原理 限速器
1. 当轿厢坠落时，限速器通过 切除电源以及启动机械制动 器的方法使正在超速运行着 的电梯减慢下来的同时，安 全钳就发挥了设计作用。 轿厢继续下降时，作用在限 速器绳上的牵引力把机械连 杆向上提起，带动安全钳拉 拉动作 在安全钳拉杆的拉动下，楔 块被急速提起，通过楔块与 导轨间磨擦和压力，夹住导 轨，使轿厢迅速而安全地停 止运动
