比亚迪S6电动座椅维修手册
电动座椅的调节原理及故障检修
电动座椅的调节原理及故障检修
◆文/上海李明诚
【期刊名称】汽车维修与保养
【年(卷),期】2014(000)002
【总页数】3
现今的汽车座椅不仅仅起椅子的作用，它已经属于舒适性系统的一个组成部分，其技术含量越来越高，维修难度也越来越大。本文中笔者对常见的电动座椅的功能、结构、控制原理和使用方法作了简单介绍，并举例说明了电动座椅的常见故障和检修要点。
一、主要功能
1.位置调节
电动座椅越来越智能化和人性化，不但有多达十几种调节方向的方式，而且具有按摩和“迎宾”功能。例如有的轿车的驾驶座椅，驾驶人上车后，关好车门，接通点火开关，电动座椅会自动向前移动约25mm，以便于驾驶人操纵方向盘；驾驶人退出点火钥匙，打开车门准备离开时，电动座椅会自动向后移动约25mm，以便于驾驶人下车。豪华轿车(如奔驰S级、宝马7系、奥迪A8等)的后排座椅也可以通过电动机来调节靠背的角度或座椅前后位置。
2.温度调节
例如英菲尼迪FX35型轿车，采用了半导体温度调节座椅，可以对座椅进行冷热调节，使驾驶人感觉更加舒适。
3.振动提醒
有的车型的控制系统能够振动电动座椅的一侧或者两侧，以提醒驾驶人注意某
些事项。
二、结构与传动
1.基本结构
新款电动座椅的设计和制造实现了集成化、模块化和标准化。在电动座椅漂亮的装饰外套里面有一个金属骨架，它由高强度钢板通过激光焊接而成。在骨架上焊接有若干导轨，导轨上有齿轮，再配以微型双向转动电动机、无级调节器、各种开关以及电控单元等部件。其中可逆转电动机是一种永磁式电动机，流过电动机的电流方向是由调整开关控制的。图1所示为XLR凯迪拉克轿车驾驶人座椅部件视图。有些车辆的座椅还配备自动感应式头枕，内置电容感应器，它能够感应驾驶人的头部高度，并且将头枕自动调节到相应的高度。
比亚迪s6维修维修手册(传感器不工作)
汽车技师帮技术资料
报警指示灯、电源指示灯和蜂鸣器不工作
电路图：
1 检查线束（驻车辅助开关和驻车辅助模块之间） （a）测线束阻值 连接端子 G12-2-G15-6 G12-3-G15-13 G12-10-G15-7 G12-6-G15-8 G12-9-G15-9
线色 W Y/B
Br/Y V/W Y/W
汽车技师帮技术资料
（b）按图示方向推动，取下驻车辅助传感器固定 支架。
（d）按图示方向旋转，从保险杠外侧取出 传感器。
（3）安装： 提示： 后保险杠 4 个传感器安装方式相同，以后右传感 器为例。 （a）将传感器安装于后保险杠，从保险杠外侧安装 孔将传感器插入，并按照图示方向旋转传感器到位。
（b）按图示方向推动传感器固定支架，完成固定支 架的安装。
1．驻车辅助模块
（1）拆卸前需： （a）将电源档打到 OFF 档 （b）断开蓄电池负极 （c）拆卸空调面板 （2）拆卸： （a）断开一个接插件 （b）用十字起拆下一个固定螺丝
（3）安装： （a）用十字起安装一个固定螺丝 （b）接上一个接插件 （c）安装空调面板
2．传感器
提示：后保险杠上四个传感器的拆卸方法相同，此处 以后右传感器为例。 （1）拆卸前需： （a）将电源档打到 OFF 档 （b）断开蓄电池负极 （c）拆卸后组合灯。 （2）拆卸： （a）拆下后保险杠，断开连接器，取下后保险杠线束。
比亚迪s6维修维修手册(系统框图)
系统框图
系统概述
照明系统为汽车夜间行驶提供照明，车外照明灯具主要有前照灯、倒车灯、牌照灯、雾灯等，车内照明灯具主要有仪表灯、室内灯、行李箱灯、门灯、各开关背光灯等。各种灯具装在各自所需照明的位置，并配以各自的控制开关和线路及熔断器等，组成照明系统。照明系统同时带有信号提示功能，产生光信号，向其它车辆的司机和行人发出警告，以引起注意，确保车辆行驶的安全，包括转向信号、制动信号、危险警告信号及示廓信号、倒车信号等
诊断流程1 把车开进维修间
用户所述故障分析：向用户询问车辆状况和故障产生
时的环境。
2 检查蓄电池电压
标准电压值：
11~14V
如果电压值低于11V，在进行NEXT之前请充电或更
换蓄电池。
3 参考故障症状表
结果进行
故障不在故障症状表中
A
故障在故障症状表中 B
4 全面分析与诊断
车上检查；
检查MCU端子。
7 结束
故障症状表
前照灯系统
故障症状可能导致故障发生的部位
前照灯都不亮 1.保险
2.前大灯继电器
3.组合开关
4.后雾灯开关
5.BCM
6.线束
近光灯不亮（一边） 7.灯泡
8.保险
9.线束
近光灯不亮（两边都不亮） 1.组合开关
2.保险
3.灯泡
4.线束
远光灯不亮（一边） 1.灯泡
2.保险
3.线束
远光灯不亮（两边都不亮） 1.组合开关
2.保险
3.灯泡
4.线束
前灯灯光昏暗（亮度不够） 1.近光灯灯泡
2.远光灯灯泡
3.蓄电池电压
4.线束
前雾灯系统
故障症状 可能导致故障发生的部位
组合开关处于小灯或近光灯位置时，打前雾灯开关时前雾灯不亮（一个） 1.灯泡
2.线束
组合开关处于小灯或近光灯位置时，打前雾灯开关时前雾灯不亮（两个都不亮） 1.保险
比亚迪S6使用说明书指南
S6驾驶员操作指南
后风挡玻璃雨刮及洗涤器（装有时）
电动外后视镜
AB
C
S6驾驶员操作指南
1
A 选择开关 B 电动折叠按钮 C 调节开关
2
点火开关需设置在“ACC”或“ON”。 调节完毕后，将选择开关转到中央(关 闭)位置。
S6驾驶员操作指南
点击多媒体按键【地图】 进入地图主界面
点击多媒体按键【菜单】 进入菜单界面
点击多媒体按键【目的地】 进入检索界面
S6驾驶员操作指南
移动数字电视
触按音响主菜单画面上的
图标进入电视播放。
可进行的操作有：音质调整、上一台选择、下一台选择、自动搜台、选台。 S6驾驶员操作指南
蓝牙电话系统
按下屏幕左下方的“电话”按键，进 入车载蓝牙系统界面：如果手机已经 通过蓝牙与系统连接，就可以通过多 媒体系统对手机进行相应的操作。
当启动按钮在ON档时，按下方向盘上按钮 ，启动右 前影像模式。如果外界较暗，则右前影像照脚灯会点 亮，给摄像头提供光线，以便可以看清周围物体。如 果要关闭影像系统，可以按下方向盘上的按钮 。 右前摄像头安装在右外后视镜上。
S6驾驶员操作指南
音响系统
10 9
8
76
11 12 13 14
1 电源/音量调节旋钮 2 AM选择按钮 3 FM选择按钮 4 AUX选择按钮 5 USB选择按钮 6 调台旋钮 7 静音按钮 8 数字选择按钮 9 出碟按钮 下一曲按钮 13 搜台按钮 14 DVD选择按钮
比亚迪s6维修维修手册报废要点
电源）的功能：
展开安全气囊时，应始终使用规定的 SST。 ●将 SST 连接到蓄电池上：将 SST 的红色夹连接到蓄 电池的正极桩上，黑色夹连接到负极桩上。 注意：不要连接黄色连接器，黄色连接器与气囊相连。
●验证 SST 的功能：按下 SST 执行开关，检查 SST 执 行开关的 LED 是否点亮。 注意：如果执行开关没有按下时，LED 灯点亮， 说明 SST 可能有故障，因而一定不要使用此 SST。 注：如果将 SST 作为专用工具配置给维修站，不是很 现实，是否在本手册里，作为在处理未爆或报废的气 囊模块时推荐使用专用工具和使用方法来做一介绍， 比较合适。
左前雾灯
左前组合灯 -远光灯 -近光灯 -转向灯 -位置灯
汽车技师帮技术资料---比亚迪s6维修维修手册报废要点
3.将安全气囊模块牢牢固定在有轮辋的轮胎上（对驾驶 员安全气囊模块，要求饰盖朝上），如图 D。
4.准备一块蓄电池，用于作为安全气囊展开的电源，按 照 9.1 验证专用维修工具 SST 的功能，断开与蓄电池 的连接，并且将 SST 红色夹和黑色夹相互短接，防止 因静电造成误展开。 5.用引爆配线将 SST 连接器连接到安全气囊模块上， 如图 E。
3 报废装有安全气囊的车辆：
汽车技师帮技术资料---比亚迪s6维修维修手册报废要点
当报废一辆车时，应依次将安全气囊展开，然后将装 有安全气囊的车辆报废，处理程序为： 1.将车停放在平坦安全的地方。 2.准备一块蓄电池，用于作为安全气囊展开的电源， 按照 9.1 验证专用维修工具 SST 的功能，断开与蓄电 池的连接，并且将 SST 红色夹和黑色夹相互短接，防 止因静电造成误展开。 3.拆卸组合开关下罩，拔开时钟弹簧与安全气囊电子 控制单元之间的连接器，将 SST 连接器连接到拔开的 时钟弹簧连接器上（如果 SST 连接器与时钟弹簧的连 接器不对应，可将安全气囊电子控制单元与时钟弹簧 之间安全气囊电子控制单元一侧的线束剪下，连接到 SST 引爆线上，同时插上连接器）。 4.将 SST 移走，使其离车辆的前部至少 10m，如下图。 5.关闭所有的车窗和车门，注意不要损坏 SST 线束。 6.将 SST 的红色夹连接到蓄电池的正极桩上，黑色夹 连接到负极桩上。 7.确认车辆内和车辆周围 10m 范围内的确无人。 8.按下 SST 执行开关，使气囊展开。当 SST 执行开关 的 LED 灯点亮时，安全气囊同时展开。
比亚迪s6维修维修手册(组合开关打)
NG
更换线束
OK 4 参考 制动灯不亮（一个或两个）检查制动灯和线束
汽车技师帮技术资料---比亚迪s6维修维修手册（组合开关打）
转向和危险报警系统
电路图：
1 检查转向灯灯泡
1. 转向灯不工作（一个或几个）
（a）拔下转向灯接插件，，给转向灯两端加 12V 电，
汽车技师帮技术资料---比亚迪s6维修维修手册（组合开关打）
端子
测试条件
正常值
G47-1-车身地 按下后雾灯开关
9-16V
NG
更换后雾灯开关
OK
3 检查线束（后雾灯输入输出线束） （a）测线束阻值 端子 G2H-21-G47-3 G49-25-G47-5 G47-6-G30-11 G47-7-G22-18(地) G47-1-GJ94-13
线色 R/G R/B R/L W/B R
OK 2 检查线束
观察灯泡是否发光
NG
更换转向灯或对应组合灯
（a）测线束阻值 左前转向灯
端子
B11-2-G2H-1 B11-1-B43(车身地) 左后转向灯
端子
K26-3-G2H-1 K26-6-K34(车身地) 左侧转向灯
端子
TJ02-4-T03-1 T03-7-G22-3(地线端
接器) 右前转向灯
汽车技师帮技术资料---比亚迪s6维修维修手册（组合开关打）
比亚迪s6维修维修手册
障碍物
正常值 小于 1V 小于 1V 小于 1V 小于 1V
汽车技师帮技术资料---比亚迪s6维修维修手册
G15-11-车身地 G15-12-车身地
信号地（后） 后右倒车传感器
G15-13-车身地
后左角传感器
G15-15-车身地
G15-19-车身地 G15-23-车身地
可能导致故障发生部位 1． 倒车灯开关 2． 驻车辅助系统开关（1#号开关组） 3． 驻车辅助模块 4． 传感器 5． 线束 1. 传感器 2. 驻车辅助模块 3. 线束 1. 驻车辅助系统开关（1#号开关组） 2. 驻车辅助模块 3. 线束 1. 驻车辅助模块 2. 驻车辅助系统开关（1#号开关组） 3. 线束
故障码列表
故障码 B1B02-00 B1B03-00 B1B04-00 B1B05-00 U1001－00
故障描述 后左角传感器不能正常工作 后右角传感器不能正常工作 后左倒车传感器不能正常工作 后右倒车传感器不能正常工作 通信线路错误
汽车技师帮技术资料---比亚迪s6维修维修手册
终端诊断
1. 断开驻车辅助系统主机连接器。 2. 测量线束端输入电压。
开驻车辅助开关 始终
打开驻车辅助开关 电源 ON 档，档位 R 档，打
开驻车辅助开关 始终 始终
小于 1Ω 4-6V 脉冲
学习任务三 汽车电动座椅的故障诊断与修复 《汽车安全与舒适系统检测诊断与修复》课件
电动坐椅
电动
坐椅的 基本组 成
倾斜电动机
图1 4四冲电程动坐柴位开油关机示意图
腰垫电动机
滑动电动机 滑动电动机 前垂直电动机
倾斜电动机 后垂直电动机
腰垫开关
电动坐位开关
座椅的组成部分： 座垫、靠背、头枕、 腰垫
电动座椅前后方向 的调节量一般为 100-160mm,上下方图1 向的调节量约为30-
电动座椅常见故障的诊断与排除
（1）电动座椅完全不动作
故障原因：继电器故障；熔断器断路；线路断路； 座椅开关有故障等。
诊断与排除：图可1 以4四首冲先程柴检油查机示座意椅图继电器、熔断器是 否正常，若继电器、熔断器良好，则应检查线路连接 是否正常，最后检查开关。
电动 座椅操 作系统 完全不 工作
检查 座椅继 电器与 车身的 搭铁情 况是否 良好
搭铁
图1 4四冲程柴油机示意图
电动座椅常见故障的诊断与排除
一般情况下电动座椅是很少出现故障的，除非在使用过程中频繁的调节，
致使座椅的轨道或电机出现问题，一般常见的座椅故障可分为机械故障和电
控故障：
（1）电动座椅卡滞或卡死等机械故障。原因大都是座椅调节连杆氧化或润滑
不足造成的。
图1 4四冲程柴油机示意图
表6.2 调节电机的检测
图6.4 调节开关插头
迈腾1.8TSI轿车左前电动座椅 高度调节功能失效

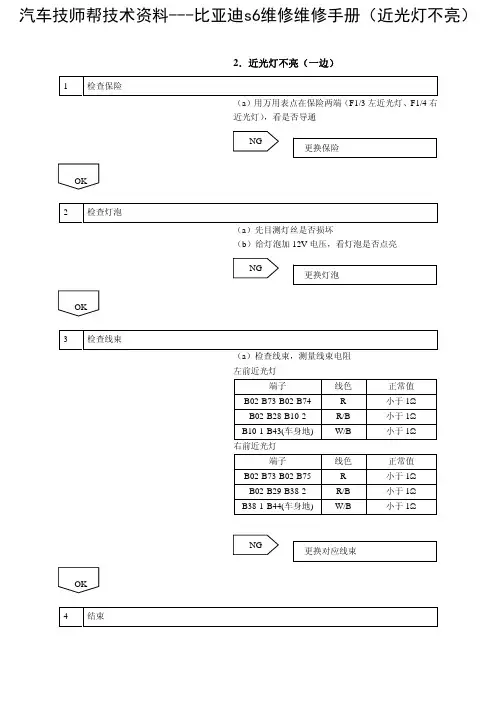

比亚迪s6维修维修手册(近光灯不亮)
1 检查保险 OK
2 检查灯泡 OK
3 检查线束
OK 4 结束
2．近光灯不亮（一边）
（a）用万用表点在保险两端（F1/3 左近光灯、F1/4 右 近光灯），看是否导通
NG
更换保险
（a）先目测灯丝是否损坏 （b）给灯泡加 12V 电压，看灯泡是否点亮
前雾灯系统
电路图：
1 检查灯泡
1．组合开关打至小灯或近光灯或 AUTO 档位置 时前雾灯不亮（一边）
（a）先目测灯丝是否损坏 （b）拆下前雾灯，给前雾灯上 12V 电，看是否发光
NG
更换灯泡
汽车技师帮技术资料---比亚迪s6维修维修手册（近光灯不亮）
OK 2 检查线束
OK 3 结束
（a）测线束阻值 左前雾灯
汽车技师帮技术资料---比亚迪s6维修维修手册（近光灯不亮）
1 检查灯泡 OK
2 检查线束
OK
5.前灯灯光昏暗（亮度不够）
（a）检查对应灯泡，确保灯泡表面及灯罩表面清洁无 污垢， （b）给灯泡接 12V 电，与正常灯泡亮度对比，看是否 一样
NG
更换灯泡
（a）测量对应线束阻值 左前近光灯
端子
线色
B02-B73-B02-B74
正常值 小于 1Ω 小于 1Ω 小于 1Ω
【VIP专享】比亚迪s6维修维修手册(诊断流程)
诊断流程
按照此流程诊断故障
1 把车开进维修间
用户所述故障分析：向用户询问车辆状况和故障产生
时的环境。
2 检查蓄电池电压
标准电压值:
11V~14V
（a） 如果电压值低于11V，在进行NEXT之前请充电
或更换蓄电池．
3 车上检查
组合仪表SRS故障指示灯电路自诊断：
（a） 将电源档位上到ON档，进入SRS系统自检。
（b） 观察故障指示灯亮灭情况。
结果进行
亮5s后熄灭 OK
保持高亮不熄 NG
4 用故障诊断仪诊断
（a） 将故障诊断仪接到故障诊断接口
（b） 按照诊断仪上的提示读出故障代码（DTC）
结果进行
有故障码输出 A
没有故障码输出 B
5 对照故障诊断码列表进入全面诊断流程对应故障点检修
6 直接进入全面诊断流程
7 结束
故障码列表
DTC 故障描述故障范围
B1600-00 驾驶员正面安全气囊未连接
驾驶员安全气囊回路 B160A-00 驾驶员正面安全气囊阻值为0
B1610-00 副驾驶正面安全气囊未连接
副驾驶安全气囊回路 B161A-00 前排乘员正面安全气囊阻值为0
B1654-00 左前正面碰撞传感器未连接
左前碰传感器回路 B1655-00 左前正面碰撞传感器对地短路
B165D-00 右前正面碰撞传感器未连接
右前碰传感器回路 B165E-00 右前正面碰撞传感器对地短路
B1693-00 地线连接不良
B1694-00 电源电压过低
电源电路 B1695-00 电源电压过高
U1330-00 收到的车速信号超出范围--------
U1332-00 CAN车速故障--------
电路原理图
终端诊断
检查SRS 系统ECU端子（板端接插件）
比亚迪s6维修维修手册(SRS系统)
●安全气囊电子控制单元安装在汽车中轴线，在中控 面板下方的位置，如果由于碰撞而造成蓄电池电压过 低或电源断开，此时安全气囊电子控制单元仍可持续 工作 100ms 以上。 ●驾驶员安全气囊(DAB)安装在转向盘中央饰盖内，不
汽车技师帮技术资料----比亚迪s6维修维修手册（SRS系统）
可分解， DAB 包括气体发生器、气袋、饰盖以及支架 等辅件。DAB 的功用是接收来自安全气囊电子控制单 元的点火信号，引燃气体发生器，产生大量气体，给 气袋充气，形成气垫，保护乘员。 ●时钟弹簧安装在组合开关之上，时钟弹簧由螺旋形 电缆、转子、壳体、线束及辅助结构件等组成。转动 转向盘时，转子与转向盘形成一个整体旋转，有足够 长度的螺旋形电缆螺旋状盘绕在壳体内，因此当转子 由中间位置顺/逆时针两个方向各转 2.5 时，也不会影 响导线的可靠连接。 ●前排乘员安全气囊(PAB)安装在仪表板杂物盒上方， PAB 的组成和功用与 DAB 相同。 ●左前碰传感器安装在前舱左纵梁内侧，右前碰传感 器安装在前舱右纵梁外侧。前碰传感器的功用是将碰 撞信号传给安全气囊电子控制单元，作为电子控制单 元判断是否需要发出点火信号碰撞解锁信号的依据。 ●安全气囊线束用于连接安全气囊电子控制单元、 DAB、PAB、时钟弹簧和仪表板线束等。安全气囊线 束包括安全气囊模块驱动线路、警告灯线路、碰撞解 锁线路和整车通讯总线等，安全气囊线束的功用是在 安全气囊电子控制单元与安全气囊模块、整车之间传 达信号，并保证可靠的通讯。安全气囊电路线束可以 其黄色电缆或插头来识别。 ●安全气囊故障指示灯位于组合仪表上，当安全气囊 电子控制单元的自诊断电路发现故障时，安全气囊故 障指示灯便点亮，通知驾驶员安全气囊系统存在故障。 在正常情况下，当电源档位上至 ON 档电，指示灯先 高亮约 5s，然后再熄灭。
比亚迪S6驾驶员操作指南
DVD视频模式
按下“音响 ”显示主菜单界面，选择“DVD”，即可进入DVD视听世界。 观看视频时如果不显示任何图标，则触按屏幕的任意位置，进入DVD控制 界面，如上图所示。 注：请使用正版DVD光盘，请勿将卡片等物品放入机芯内，以免DVD损坏。 S6驾驶员操作指南
USB音频模式
调节驾驶员电动座椅（装有时） 1、座椅位置、坐垫角度和座椅高度调节开关
调节方法：沿所需方向移动控制开关，松开开 关会使座椅停在该位置。 2、 座椅靠背角度调节开关
调节方法：沿所需方向移动控制开关，松开开 关会使座椅停在该位置。
S6驾驶员操作指南
1.座椅高度调节
座椅调节
2.座椅靠背调节
3.头部保护装置
S6驾驶员操作指南
车辆起动后下面指示灯点亮，请立即停车检查，联系服务店检修
驻车制动系统指示灯 发动机故障指示灯 机油压力指示灯 SVS指示灯 若下面指示灯点亮，请立即处理
充电系统指示灯 空气囊系统监控灯 防抱死制动装置指示灯 主告警灯
驾驶员座椅安全带指示灯
燃油液位过低警示灯
下面指示灯点亮，为您指示相关功能状态
小灯指示灯 前雾灯指示灯 定速巡航主控制指示灯 档位指示屏 防盗系统指示灯(红色) 门灯和行李箱开启指示灯
大灯指示灯 后雾灯指示灯 定速巡航控制指示灯
左右转向指示灯 智能钥匙系统警告灯
比亚迪S6多媒体系统维修手册
比亚迪S6多媒体系统维修手册
多媒体系统 S6 乘用车维修手册多媒体系统组件位置
系统框图
系统概述
诊断流程
故障症状表
ECU端子
全面诊断流程多媒体系统 S6 乘用车维修手册
组件位置多媒体系统 S6 乘用车维修手册多媒体系统 S6 乘用车维修手册多媒体系统 S6 乘用车维修手册
系统框图多媒体系统 S6 乘用车维修手册
多媒体系统概述
警告:
DVD 播放主机是通过激光束镭射实现的, 放射性泄露
可能造成危险,请务必按照说明操作。
本多媒体系统是结合数字影像以及多机一体的系列产
品,让您的爱车变成一台小型的移动式影音剧院,不
管是播放光盘影音、观看 TV,还是收听 AM/FM广播、
智能 GPS 导航,都尽善尽美地满足您的要求。
主要组成部件:多媒体主机(DVD,收音机,TV)中控面板多功能方向盘外置功放扬声器(两高音扬声器、两前门扬声器、两后门
扬声器)外置天线GPS 天线
1 DVD主机概述
(a)DVD 机通过激光镭射扫描刻在光盘上的数字信
号,并传送信号给其他媒体组件进行播放。
提示:不要拆卸主机任何组件不要向主机插入除 12厘米标准光盘之外的东西
(b)可用光盘 DVD、VCD、MP3、CD、WMA 格式
的光盘
(c)光盘清洗
提示:
不要用镜头清洗液清洗,可能对 DVD主机造成影响。
(1)如果灰尘在光盘表面上,请用柔软的干布如眼镜
布从光盘中心沿径向向外擦拭。
提示:
用手按光盘或用硬布擦拭光盘可能造成光盘表面划伤。
2 MP3/WMA 文件播放
(a)可播放的 MP3、WMA格式的文件
(c)文件名只有扩展名为“.mp3”“.wma”格式的文件才能够
比亚迪S6 SUV 使用手册
比亚迪 S6 乘用车使用手册 5
警告与温馨提示 冷却风扇警示牌和发动机冷却液更换指示牌粘贴 在前舱内侧。
安全气囊警告牌粘贴在右遮阳板上。
比亚迪 S6 乘用车使用手册
儿童保护装置指示牌粘贴在后门锁环下方。
前排乘员安全气囊标识位于仪表板右侧。
轮胎气压指示牌位于左B柱下方。
6
比亚迪 S6 乘用车使用手册
如下图所示右侧围B柱底部的制造厂铭牌上也标 有车辆识别号。
比亚迪 S6 乘用车使用手册
下图所示为燃油标号指示牌，贴在加油口盖内侧。
4
发动机与变速箱识别代号 您的车辆上有数个识别代号，分别位于不同的位 置。
1．发动机型号／发动机号码冲印在发动机组 上。
2．变速器号码位于变速器顶部的标牌上。 切勿混淆变速器号码与发动机号码。
提示类型的表示和使用方法如下所示：
温馨提示 z 为使检修方便等而必须遵守的事项
警告 z 避免危及车辆或人身安全的事项
感谢您选用比亚迪 S6，欢迎您提出宝贵意见和建议，为了确保更好的为您服务，请务必提供准确联系方式，如有变更，请及时联系比亚迪汽车销售服务店 更新；请您尽快为车辆上牌，同时请您及时关注国家相关法律和法规。
目录
第一章 仪表和控制器的操作 ................................................................................... 8 第二章 驾驶要领....................................................................................................... 54 第三章 起动和驾驶................................................................................................... 60 第四章 发生紧急故障时........................................................................................... 66 第五章 车身外部保养............................................................................................... 71 第六章 保养须知....................................................................................................... 76 第七章 自行保养....................................................................................................... 82
比亚迪速锐电动座椅控制系统维修手册
电动座椅控制系统
组件位置
座椅靠背调 角电机
座椅高度调节电机 座椅水平调节电机
座椅座盆调角电机
电动座椅调节开关
系统框图
1 把车开进维修间 NEXT
2 检查蓄电池电压
NEXT 3 参考故障诊断表
A 4 全面诊断
NEXT 5 调整，维修或更换
正常情况
10-11
向后水平调节
小于 1Ω
7-8
向后水平调节
小于 1Ω
10-7
向前水平调节
小于 1Ω
11-8
向前水平调节
小于 1Ω
座椅座盆调角
端子
条件
正常情况
10-3
向上调节
小于 1Ω
9-8
向上调节
小于 1Ω
10-9
向下调节
小于 1Ω
3-8
座椅靠背调角
向下调节
小于 1Ω
端子
条件
正常情况
4-6
前倾调节
小于 1Ω
主驾座椅高度调节失效
电路图：
检查步骤：
1 检查主驾电动座椅调节开关输出电压
NG 2 检查主驾电动座椅调节开关
（a）从后端引线测主驾座椅调节开关输出电压
端子
条件
正常情况
比亚迪S6组合仪表维修手册(可编辑)
比亚迪S6组合仪表维修手册（可编辑）比亚迪S6组合仪表维修手册
组合仪表 S6 乘用车维修手册组合仪表组件位
置
系统框图
系统概述
诊断流程
故障症状表
故障诊断码
全面诊断流程
准备工具
拆卸与安装组合仪表 S6 乘用车维修手册组件位置组合仪表 S6 乘用车维修手册系统框图
信息表
发送节点接收节点信息传输类型 1.左前门状态
2.右前门状态
3.左后门状态
4.右后门状态
5.驾驶员安全带开关信号
BCM 组合仪表 CAN
6.整车状态
7.行李箱信号
8.智能钥匙系统警告灯信号 9.蜂鸣器控制信号
10.电源档位信号
1.SRS故障指示灯驱动信号 SRS 组合仪表 CAN
2.PAB_SW信号
组合开关组合仪表 1.尾灯开关信号 CAN 组合仪表 S6 乘用车维修手册
2.近光灯开关信号
3.远光灯开关信号
4.前雾灯开关信号
5.后雾灯开关信号
CAN
多功能屏 1.调光档位置信号 SRS 1.副驾安全带信号 CAN 组合仪表
多媒体系统 1.驻车制动开关信号 CAN
多媒体系统、ECM 1.油位信号 CAN 1.探测不到钥匙信号
2.钥匙在车内信号
Keyless 组合仪表 CAN 3.钥匙在读卡器区域信号 4.钥匙电池电量信号 1.发动机故障 MIL相关故障信号
2.冷却液温度错误信号
3.车速信号错误信号
4.发动机转速错误信号
5.EBD故障信号
6.ABS故障信号
7.发动机转速信号
CAN
网关组合仪表
8.车速信号
9.发动机状态信号
10.冷却液温度信号 11.Service报警灯
12.档位信号
13.瞬时燃油量信号 14.燃油消耗总量信号发电系统组合仪表 1.充电系统灯硬线
