气弹簧规格型号参数气弹簧是一种能够通过增加或减少气体压力而调节长度的弹簧。

它们被广泛应用于机械制造、汽车、医疗设备以及家具等各个领域。

在选择气弹簧时,了解规格型号和参数是非常重要的,下面我们将深入介绍。

一、规格型号气弹簧的规格型号通常由以下三个参数确定。

1. 直径直径是气弹簧圆板排列直径的测量值,通常以毫米为单位。

2. 杆径杆径是气弹簧杆的直径,通常以毫米为单位。

3. 行程行程是气弹簧由完全压缩到完全伸展的距离,通常以毫米为单位。

二、参数气弹簧还具有以下参数。

1. 最大推力这是气弹簧能够产生的最大推力。

通常以牛顿为单位。

2. 压差压差是气弹簧的最大工作压力和最小工作压力之间的差。

通常以帕斯卡为单位。

3. 长度长度指气弹簧在完全伸展状态下的长度,通常以毫米为单位。

4. 其他参数气弹簧还具有其他参数,如弹簧频率、运动速度等。

这些参数通常用于特定应用中。

三、如何选择气弹簧选择气弹簧时,需要了解规格型号和参数。

一般来说,选择正确的气弹簧应该考虑以下几个方面。

1. 最大推力气弹簧的最大推力必须符合实际应用的需求。

2. 行程行程必须大于或等于应用中所需的移动距离,以便保持适当的压力和弹性。

3. 直径、杆径和长度直径、杆径和长度必须符合实际应用环境的限制。

4. 压差压差必须适合所需的应用压力范围。

5. 其他因素在选择气弹簧时,还应该考虑其他因素,如操作温度、环境条件和使用寿命等。

总之,气弹簧是一种广泛应用的设备,选择正确的气弹簧可以提高设备的性能和寿命。

了解规格型号和参数是选择正确气弹簧的前提。

希望以上介绍能够对大家有所帮助。

优良可控气弹簧的性能及选购方法

优良可控气弹簧的性能及选购方法

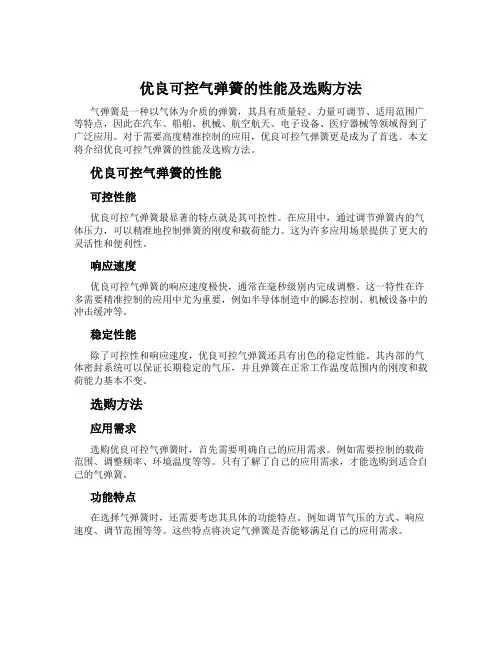

优良可控气弹簧的性能及选购方法气弹簧是一种以气体为介质的弹簧,其具有质量轻、力量可调节、适用范围广等特点,因此在汽车、船舶、机械、航空航天、电子设备、医疗器械等领域得到了广泛应用。

对于需要高度精准控制的应用,优良可控气弹簧更是成为了首选。

本文将介绍优良可控气弹簧的性能及选购方法。

优良可控气弹簧的性能可控性能优良可控气弹簧最显著的特点就是其可控性。

在应用中,通过调节弹簧内的气体压力,可以精准地控制弹簧的刚度和载荷能力。

这为许多应用场景提供了更大的灵活性和便利性。

响应速度优良可控气弹簧的响应速度极快,通常在毫秒级别内完成调整。

这一特性在许多需要精准控制的应用中尤为重要,例如半导体制造中的瞬态控制、机械设备中的冲击缓冲等。

稳定性能除了可控性和响应速度,优良可控气弹簧还具有出色的稳定性能。

其内部的气体密封系统可以保证长期稳定的气压,并且弹簧在正常工作温度范围内的刚度和载荷能力基本不变。

选购方法应用需求选购优良可控气弹簧时,首先需要明确自己的应用需求。

例如需要控制的载荷范围、调整频率、环境温度等等。

只有了解了自己的应用需求,才能选购到适合自己的气弹簧。

功能特点在选择气弹簧时,还需要考虑其具体的功能特点。

例如调节气压的方式、响应速度、调节范围等等。

这些特点将决定气弹簧是否能够满足自己的应用需求。

质量控制最后,在选购优良可控气弹簧时也要注意质量控制。

优良的气弹簧应该具有严格的生产工艺,完善的检测技术和质量保证体系。

因此,在选择气弹簧时,一定要注意厂家的信誉和产品质量。

总结优良可控气弹簧的性能优异,其可控性、响应速度和稳定性能具有很高的应用价值。

在选购气弹簧时,应该根据自己的应用需求和气弹簧的功能特点进行选择,并且注重质量控制。

相信在这些方面做足准备之后,选择出的优良可控气弹簧会给我们的应用带来很大的便利和价值。

氮气弹簧选型计算方法

氮气弹簧选型计算方法

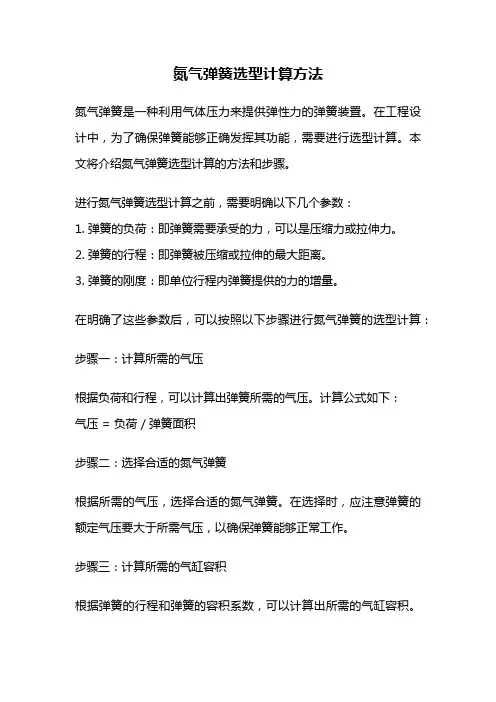

氮气弹簧选型计算方法氮气弹簧是一种利用气体压力来提供弹性力的弹簧装置。

在工程设计中,为了确保弹簧能够正确发挥其功能,需要进行选型计算。

本文将介绍氮气弹簧选型计算的方法和步骤。

进行氮气弹簧选型计算之前,需要明确以下几个参数:1. 弹簧的负荷:即弹簧需要承受的力,可以是压缩力或拉伸力。

2. 弹簧的行程:即弹簧被压缩或拉伸的最大距离。

3. 弹簧的刚度:即单位行程内弹簧提供的力的增量。

在明确了这些参数后,可以按照以下步骤进行氮气弹簧的选型计算:步骤一:计算所需的气压根据负荷和行程,可以计算出弹簧所需的气压。

计算公式如下:气压 = 负荷 / 弹簧面积步骤二:选择合适的氮气弹簧根据所需的气压,选择合适的氮气弹簧。

在选择时,应注意弹簧的额定气压要大于所需气压,以确保弹簧能够正常工作。

步骤三:计算所需的气缸容积根据弹簧的行程和弹簧的容积系数,可以计算出所需的气缸容积。

计算公式如下:气缸容积 = 弹簧行程 * 容积系数步骤四:选择合适的气缸根据计算得到的气缸容积,选择合适的气缸。

在选择时,应注意气缸的容积要大于所需气缸容积,以确保气体能够充分填充气缸。

步骤五:计算所需的气体体积根据弹簧的行程和弹簧的体积系数,可以计算出所需的气体体积。

计算公式如下:气体体积 = 弹簧行程 * 体积系数步骤六:选择合适的气体容器根据计算得到的气体体积,选择合适的气体容器。

在选择时,应注意气体容器的容积要大于所需气体体积,以确保气体能够充分填充容器。

步骤七:计算所需的氮气压力根据气缸容积和气体体积,可以计算出所需的氮气压力。

计算公式如下:氮气压力 = 负荷 / (气缸容积 - 气体体积)步骤八:选择合适的氮气压力根据计算得到的氮气压力,选择合适的氮气压力。

在选择时,应注意氮气压力要小于气缸的额定气压,以确保氮气弹簧能够安全工作。

进行氮气弹簧选型计算时,需要明确负荷、行程和刚度等参数,然后按照计算步骤进行计算和选择。

正确选型的氮气弹簧将确保设备能够正常工作,并具有良好的弹性和稳定性。

空气弹簧的选用与计算

空气弹簧的选用与计算

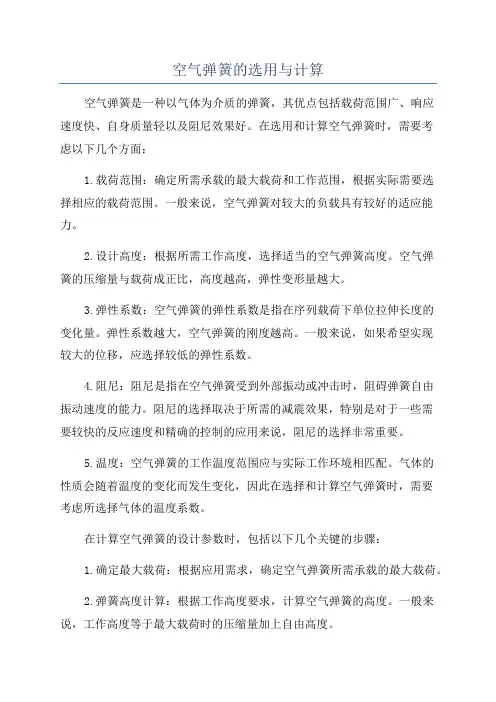

空气弹簧的选用与计算空气弹簧是一种以气体为介质的弹簧,其优点包括载荷范围广、响应速度快、自身质量轻以及阻尼效果好。

在选用和计算空气弹簧时,需要考虑以下几个方面:1.载荷范围:确定所需承载的最大载荷和工作范围,根据实际需要选择相应的载荷范围。

一般来说,空气弹簧对较大的负载具有较好的适应能力。

2.设计高度:根据所需工作高度,选择适当的空气弹簧高度。

空气弹簧的压缩量与载荷成正比,高度越高,弹性变形量越大。

3.弹性系数:空气弹簧的弹性系数是指在序列载荷下单位拉伸长度的变化量。

弹性系数越大,空气弹簧的刚度越高。

一般来说,如果希望实现较大的位移,应选择较低的弹性系数。

4.阻尼:阻尼是指在空气弹簧受到外部振动或冲击时,阻碍弹簧自由振动速度的能力。

阻尼的选择取决于所需的减震效果,特别是对于一些需要较快的反应速度和精确的控制的应用来说,阻尼的选择非常重要。

5.温度:空气弹簧的工作温度范围应与实际工作环境相匹配。

气体的性质会随着温度的变化而发生变化,因此在选择和计算空气弹簧时,需要考虑所选择气体的温度系数。

在计算空气弹簧的设计参数时,包括以下几个关键的步骤:1.确定最大载荷:根据应用需求,确定空气弹簧所需承载的最大载荷。

2.弹簧高度计算:根据工作高度要求,计算空气弹簧的高度。

一般来说,工作高度等于最大载荷时的压缩量加上自由高度。

3.弹性系数计算:根据所选定的气体和气体弹性系数,计算弹簧的弹性系数。

弹性系数的计算公式为弹簧系数=载荷/位移。

4.阻尼计算:根据应用需求,选择适当的阻尼系数。

阻尼系数的计算方法通常需要借助实验或者仿真方法。

5.选择适当的气体:在确定弹簧参数后,根据实际需求选择适当的气体。

不同的气体具有不同的性质,如压缩性、稳定性等。

综上所述,选用和计算空气弹簧需要综合考虑负载范围、设计高度、弹性系数、阻尼以及工作温度等因素。

在进行计算时,需要明确应用的要求,并根据实际情况选择合适的参数。

气弹簧介绍及选型计算

气弹簧介绍及选型计算

⽓弹簧介绍及选型计算⽓弹簧使⽤指南⼀、⽓弹簧综述⽓弹簧(gas spring)是⼀种可以起⽀撑、缓冲、制动、⾼度调节及⾓度调节等功能的弹性元件。

⽓弹簧的基本原理是在密闭的缸体内充⼊具有⼀定压⼒的氮⽓和油、或油⽓混合物,进⽽利⽤作⽤在活塞杆或活塞截⾯上的压⼒使⽓弹簧产⽣推⼒或拉⼒,⽓弹簧和机械弹簧的最⼤区别在于:前者的⼒-位移曲线斜率很⼩,在整个运动⾏程中⼒值基本保持不变,后者的⼒-位移曲线斜率很⼤。

根据⽓弹簧的结构和功能,⽓弹簧主要有⾃由型⽓弹簧、⾃锁型⽓弹簧、随意停⽓弹簧、牵引式⽓弹簧、阻尼器⼏种。

※⾃由型⽓弹簧(压缩⽓弹簧)只有伸展(⽆外⼒作⽤下,长度最长)和压缩(外⼒⼤于⽓弹簧的推⼒,长度最短)两种状态,在⾏程中⽆法⾃⾏停⽌,主要起⽀撑作⽤,该类⽓弹簧有恒阻尼和变阻尼两种结构。

在汽车、⼯程机械、纺织机械、印刷机械、办公家具等⾏业得到⼴泛应⽤。

※⾃锁型⽓弹簧(升降可锁定⽓弹簧、⾓调可锁定⽓弹簧)通过其内部的阀门可以将⽓弹簧锁定在⾏程的任意位置,根据内部结构的不同,该类⽓弹簧有弹性锁定、压缩刚性锁定、拉伸刚性锁定、压缩拉伸双向刚性锁定等类型。

⾃锁型⽓弹簧同时具备⽀撑、⾼度和⾓度调节的功能,⽽且操作⽅便灵活,结构简单。

因⽽在医疗设备、家具、汽车等⾏业得到⼴泛应⽤。

※随意停⽓弹簧(平衡⽓弹簧)通过其内部特殊的平衡阀机构,加上合理的外界负载设计,可以使⽓弹簧停在⾏程中的任意位置,但没有额外的锁紧⼒,它的特点介于⾃由型⽓弹簧和⾃锁型⽓弹簧之间。

主要应⽤在厨房家具、医疗器械、电⼦产品等⾏业。

※牵引⽓弹簧(拉伸⽓弹簧)是⼀种特殊的⽓弹簧:别的⽓弹簧在⾃由状态的时候都处在最长的位置,即在受到外⼒后是从最长的位置向最短的位置运动,⽽牵引式⽓弹簧的⾃由状态在最短的位置,受到牵引时从最短处向最长处运⾏。

牵引⽓弹簧中也有相应的⾃由型、⾃锁型等产品。

※阻尼器通过活塞上的阻尼结构可使阻尼⼒随着运动速度⽽改变,可以明显的对相连的机构的速度起阻尼作⽤,该类产品有多种结构以适合不同的⽤途。

气弹簧规格

气弹簧规格

气弹簧规格
气弹簧是一种特殊的弹簧,可以在充气的情况下,实现有效的行程调节。

它具有极高的弹性、抗振性、耐久性以及微妙的控制精度等特点,是机械、汽车、船舶和其他行业的重要产品。

气弹簧有多种不同的规格,其中常用的规格有:长度、外径、内径、拉力等。

长度:气弹簧的长度一般是由客户自定义,用于客户需要的行程或安装空间。

外径:气弹簧的外径一般范围在2英寸(50.8mm)到5英寸(127mm)之间。

内径:气弹簧的内径是客户根据其设备的固定要求选择的,根据使用环境和安装空间的要求,一般可选择0.5英寸(12.7mm),0.75英寸(19.05mm),1英寸(25.4mm),1.25英寸(31.75mm),1.5英寸(38.1mm),2英寸(50.8mm)等。

拉力:气弹簧的拉力一般是由客户自定义,受应用设备的力要求。

根据客户的不同使用要求,拉力也可以在10磅到1000磅(4.45公斤到453.6公斤)之间进行调节。

因此,根据客户的不同要求,可以定制各种不同规格的气弹簧,实现客户所需的特定功能。

- 1 -。

气弹簧规格

气弹簧规格

气弹簧规格
气压钢簧的规格有多种,它们的规格根据所需要的应用现场,其规格也不尽相同。

下面就来介绍一下常用的气压钢簧的规格。

1、拉力规格:
拉力规格指的是气压钢簧可以拉出的最大力,也就是最大拉力。

平常,拉力规格一般分为3、5、7、10、15、20、30、50、70KN等多种规格选择。

2、压力规格:
气压钢簧的压力规格指的是气压钢簧在正常状态下的压力。

压力规格分为10、20、30、50、100、150、200、300、500KN等多种规格选择。

3、压缩量:
压缩量指的是在压力作用下,气弹簧在压缩的范围内,气弹簧能够承受的最大拉力。

一般,压缩量主要有100mm、150mm、200mm、250mm、300mm、400mm、500mm、650mm等多种规格。

4、活塞直径:
活塞直径指的是气弹簧活塞钢筋的直径。

活塞直径可以有6mm、8mm、10mm、12mm、14mm、16mm、18mm、20mm等多种规格。

5、螺纹长度:
螺纹长度指的是气弹簧螺纹的长度,它决定了气弹簧的变形和变形量,一般螺纹长度有21mm、44mm、56mm等多种规格。

二、气弹簧的使用
1、气弹簧的使用首先要确定规格,要根据使用的条件和现场环境,选择合适的规格,不能选择比实际使用的要求小太多的规格。

2、气弹簧的安装也要注意,气弹簧安装时,要先将气弹簧拆开,并注意气弹簧各部位及固定体中的钢球和钢球卡槽的位置,确保在安装时它们能够得到充分地锁定位。

3、气弹簧的使用要结合使用条件,即使是折叠式的气弹簧,也要定期检查活动部件的松动状况,以免运行时出现偏差。

挑选气弹簧要分四步走

挑选气弹簧要分四步走

挑选气弹簧要分四步走
判断一个气弹簧的质量好坏主要从以下四个方面考虑:首先,观察它在使用过程中力值变化,质量好的,在操作中力值几乎保持不变。

但是由于制造与生产的问题,可能有些误差,但是几乎是不变的。

变化的越小,说明质量越好。

反之就差了些。

其次,看看它的密封性,质量好的,在使用的时候不会出现漏气、漏油的现象。

或者说漏气、漏油的现象越少,质量就越好。

否则,质量就可能会差点。

再者,了解它的使用寿命,质量好的使用寿命也会相应的提高的,反之,那种劣质的使用寿命也是较短的。

最后,考察它的精确度,优质的精确度高,力误差小。

相反,质量较差的可能会出现很大的力误差。

综合上面四条的论断,大家也了解到如何去挑选一个好的气弹簧,只有挑选了好的气弹簧,才会更好的把它的功能发挥到淋漓尽致。

一个劣质的可能会影响整个机器的运行,造成巨大的损失,大家挑选时一定要做到谨慎、科学,以免造成不必要的损失。

更多弹簧产品信息请关注中国弹簧交易网。

气弹簧规格

气弹簧规格

气弹簧规格1. 引言气弹簧是一种能够储存和释放气体能量的装置,广泛应用于许多领域。

气弹簧规格则是指气弹簧的具体参数和性能要求。

在本文中,我们将深入探讨气弹簧规格的相关内容。

2. 气弹簧规格的基本参数气弹簧规格的基本参数包括外径、内径、高度、工作压力和最大承载力等。

这些参数直接影响着气弹簧的性能和适用场景。

2.1 外径和内径外径和内径是气弹簧最基本的尺寸参数,决定了气弹簧的整体尺寸大小。

需要根据具体应用场景和装配要求来确定外径和内径的尺寸范围。

2.2 高度高度是气弹簧的长轴尺寸,考虑到气弹簧的工作空间和综合性能,在确定高度时需要综合考虑外径和内径的尺寸、工作压力和最大承载力等参数。

2.3 工作压力工作压力是指气弹簧实际工作时所受的压力。

在设计气弹簧规格时,需要根据具体应用场景和所需承受的压力来确定工作压力的范围。

同时,还需要注意气弹簧的最大承载力是否能够满足工作压力要求。

2.4 最大承载力最大承载力是指气弹簧所能承受的最大力。

在选择气弹簧规格时,需要确保最大承载力能够满足应用场景中所需的承载力要求。

此外,还需要根据气弹簧的工作压力和高度等参数来确定最大承载力。

3. 气弹簧规格的详细参数除了基本参数外,气弹簧规格还包括一些详细参数,如密封性能、运动特性、温度范围等。

3.1 密封性能气弹簧的密封性能决定了气体是否能够有效地储存和释放。

在设计气弹簧规格时,需要注意气弹簧的密封性能是否能够满足实际应用需求,以防止气体泄漏等问题。

3.2 运动特性气弹簧的运动特性包括刚度、回复时间和稳定性等。

刚度是指气弹簧在受力时的抗压能力,回复时间是指气弹簧从受力状态回复到原始状态的时间,稳定性则是指气弹簧在长期使用中能否保持稳定的力学特性。

3.3 温度范围温度范围是指气弹簧能够正常工作的温度范围。

在规定气弹簧的温度范围时,需要考虑到气弹簧材料的热膨胀系数和工作压力等因素,以确保气弹簧的稳定性和可靠性。

4. 气弹簧规格的选择与应用在实际应用中,选择合适的气弹簧规格非常重要。

氮气弹簧选型计算方法

氮气弹簧选型计算方法

氮气弹簧选型计算方法一、确定所需参数在选型之前,我们首先需要明确以下参数:1. 负载力:即弹簧需要承受的最大力。

根据具体应用场景和设计要求,确定负载力的大小。

2. 行程:指弹簧的压缩或拉伸距离。

根据实际需求确定行程的范围。

3. 动作速度:弹簧的工作速度对其性能有一定影响。

根据实际应用情况确定动作速度。

4. 工作温度:不同材料的弹簧在不同温度下的性能表现可能会有所不同。

根据工作环境确定工作温度范围。

5. 环境条件:包括工作环境的湿度、腐蚀性等。

根据实际情况选择适合的材料和表面处理方式。

二、选择适合的弹簧类型根据所需参数,我们可以选择适合的氮气弹簧类型。

常见的氮气弹簧类型有以下几种:1. 空气弹簧:使用空气作为压力介质,通过调节气压来实现不同负载力和行程要求。

2. 液氮弹簧:使用液氮作为压力介质,具有较高的负载能力和稳定性,适用于负载要求较高的场合。

3. 气体弹簧:使用气体(通常为氮气)作为压力介质,通过调节气压来实现不同负载力和行程要求。

4. 锁氮弹簧:通过在弹簧内部加入锁氮装置,可以在特定压力下锁定弹簧的行程,适用于需要保持特定位置的应用场景。

根据具体应用要求和选择的弹簧类型,我们可以进一步进行选型计算。

三、进行选型计算在选型计算中,我们需要根据负载力、行程、动作速度等参数来计算所需的弹簧参数。

以下是一些常用的计算方法:1. 负载力计算:根据应用场景的负载要求,计算所需的负载力大小。

负载力通常可以通过以下公式计算:负载力= 负载系数× 负载质量。

其中,负载系数是由具体应用决定的常数,负载质量是指需要承受的负载重量。

2. 行程计算:根据应用场景的行程要求,计算所需的行程范围。

行程范围通常可以通过将弹簧的伸长量和压缩量相加得到。

3. 动作速度计算:根据应用场景的动作速度要求,计算所需的动作速度范围。

动作速度范围通常可以通过将弹簧的压缩速度和拉伸速度相加得到。

4. 弹簧刚度计算:弹簧刚度指的是弹簧在单位变形下所产生的力。

气弹簧选型设计说明书

气弹簧选型设计说明书

DH120-95-气弹簧选型设计说明书
一、气弹簧
1.1气弹簧的类型
1.2所选用的气弹簧类型
1.3气弹簧的使用注意事项
二、气弹簧的安装方式
根据DZ20-95部电气箱门的打开方式与上图中的第一种方式相符合,所以最终选定上图第一种安装方式。

2.1确定气弹簧的安装位置
A.初步方案通过样例,按照比例缩放图使门子高度和样例高度一致,测量得出OA,OB初始值,后面再根据实际进行调整。

初定方案中我们选择气弹簧安装位置OA=105.35mm,
OB=303.51mm,经测试气弹簧的最长行程为300mm,最短行程为192.98mm,根据公式:气弹簧行程*2+80+10≤300,带入数据的(300-192.98)*2+80+10=304.04,说明所选位置不能满足使用要求。

B.最终方案
在本方案中我们选择气弹簧安装位置OA=118.68mm,
OB=313.76mm,经测试气弹簧的最长行程为300mm,最短行程为195.08mm,根据公式:气弹簧行程*2+80+10≤300,带入数据的(300-195.08)*2+80+10=299.84,说明所选位置能满足使用要求。

三、气弹簧承受力值校核
3.1、校核方式
3.2、最终方案校核
根据实际测量得到电气箱门的总质量为6.45kg,根据公式
F1=GLbn×K=64.5×206118.31×2×1.1=61.76866N<200N 实际使用中气弹簧所承受的力满足使用条件,最终选定此方案。

气弹簧选型计算

气弹簧选型计算

气弹簧选型计算
气弹簧是一种非常重要的机械设备,通常用于支撑和调节物体的位置和姿态。

选型计算是气弹簧设计的重要环节,以下是一些基本的计算方法:
1. 弹性系数:弹性系数是气弹簧一个非常重要的参数,决定了它在施加载荷时的变形能力。

弹性系数通常使用公式计算,例如Kf = (1 - r/n)^n,其中Kf是弹性系数,r是气弹簧的直径,n是弹簧的弹簧圈数。

2. 负载能力:气弹簧的负载能力需要考虑多种因素,包括最大负载、平均负载、最大和平均载荷变化率等。

这些因素需要根据具体的使用要求进行计算。

3. 直径和长度:气弹簧的直径和长度是影响其性能的另一个重
要因素。

通常,直径和长度的测量是在同一个点上,因此在进行选型计算时需要考虑到这一点。

通常,气弹簧的长度和直径的比值称为“比直径”,这是一个非常重要的参数。

4. 材料:气弹簧的材料对其性能也有很大的影响。

通常,气弹簧的材料需要具有良好的弹性和耐久性。

不同的材料适用于不同的应用场景,因此在进行选型计算时需要考虑多种因素。

5. 压缩因子:压缩因子是指气弹簧在负载作用下压缩的程度。

压缩因子需要考虑多种因素,例如最大和平均负载、最大和平均载荷变化率等。

以上是一些基本的气弹簧选型计算方法,但是具体的计算方法可
能会因不同的应用场景而有所不同。

在进行选型计算时,需要综合考虑多种因素,以确保气弹簧能够满足使用要求并具有良好的性能。

气弹簧力值计算

气弹簧力值计算

气弹簧力值计算
气弹簧(Gas Spring)的力值计算可以通过下面的公式进行:
F = (P × A) - F0
其中,F 表示气弹簧的力值,P 表示气体的压力,A 表示气弹簧的有效活塞面积,F0 表示气弹簧未受力时的力值。

需要注意以下几点:
1. 压力 P 必须使用相应温度和气体类型下的绝对压力值,如果 P 为相对压力,那么需要先将其加上绝对压力。

2. 有效活塞面积 A 一般是根据气弹簧的外形尺寸和特性进行计算得到的,可以参考相关的气弹簧规格表。

3. 未受力时的力值 F0 一般来说是非常小的,可以忽略不计。

4. 计算出气弹簧的力值 F 后,还需要根据具体应用情况进行选择和设计。

需要注意,上述计算公式只是一种简单的气弹簧力值计算方法,实际计算中还应考虑到诸如气体漏气、摩擦力等因素对气弹簧力值的影响,以及气弹簧的动态特性对系统的影响。

因此,在实际使用中,应根据具体应用需要,结合实验测试等方法进行更加准确的气弹簧力值计算和设计。

赢在总结----气弹簧的安装与选型计算

赢在总结----气弹簧的安装与选型计算

赢在总结----气弹簧的安装与选型计算一、气弹簧的安装位置计算气弹簧的总长度、工作行程是在确定上下安装点过程中确定的。

确定气弹簧上下安装点是整个气弹簧安装设计的最难点。

下面用“两圆法”在找气弹簧安装设计中的上下点。

安装示意图及有关参数下图所示。

它的计算是以门体为规则、匀质的理想模型(重心= 几何中心) 为基础进行的。

门体在开门过程中铰支点O 的力矩不断变化(小→大→小) ,有两个峰值,一个是最大值,位于门体处于水平位置(α= 90°) 时;一个是固定值,位于门体处于最大打开位置(α= 最大值) 时。

根据物理学杠杆平衡原理可知,门体要在气弹簧的作用下自动打开和开尽以后不掉下来,气弹簧在门体处于这两个特殊位置时对铰支点O 的瞬时力矩必须大于等于门体在这两个特殊位置时门的重力对铰支点O 的瞬时力矩。

由此可以确定气弹簧所需的最大力臂( R) 、最小力臂(r) 分别为(列式、计算过程略) :最大力臂R = [G·( H/ 2 - h)] / 2F ≈ (G·H)/4F, (当 H>h 时)最小力臂r =[G·( H/ 2 - h) ·cos (α- 90°)] / 2F ≈[G·H ·cos (α- 90°)]/4F, (当 H>h 时)式中:G为门重,N;F 为气弹簧的举力,N;H 为门高,mm ;h 为门顶到铰支点的垂距,mm;α为门体最大开度,°;2 为每个门使用两支气弹簧作支撑。

以铰支点O 为圆心,以最大力臂R、最小力臂r 为半径分别作大小两个圆。

作小圆的一条切线的延长线交大圆于A 点,则A 点为气弹簧的上安装点。

气弹簧的下安装点B 则必然在此切线下方的某一点上。

AB 两点的距离L 为气弹簧的总长度。

需要说明的是:A 点必须落在门体内侧并离门面板竖直距离20 mm 以上(因为气弹簧的上安装点占一定的空间位置) ,否则若在门外,从理论上说虽然无错,但实际上没有谁把气弹簧的上安装点布置到门外的。

气弹簧规格

气弹簧规格

气弹簧规格1. 引言气弹簧是一种广泛应用于工业领域的机械元件,它具有体积小、可调性强、载荷能力大等特点,被广泛应用于汽车、机械设备等领域。

本文将介绍气弹簧的规格及其重要参数,以帮助读者更好地了解并选择合适的气弹簧。

2. 气弹簧的规格气弹簧的规格通常由以下几个方面来描述:2.1 载荷能力气弹簧的载荷能力是指其能够承受的最大负载。

通常以单位面积承受的力来表示,单位为N/cm²或psi。

载荷能力是选择气弹簧时重要的考虑因素,需要根据实际应用情况来确定。

2.2 行程气弹簧的行程是指活塞移动的总距离,通常以毫米(mm)或英寸(inch)来表示。

行程决定了气弹簧的伸缩范围,需要根据实际应用要求来选择。

2.3 压力范围气弹簧的压力范围是指其工作时所能承受的最大压力和最小压力之间的范围。

通常以单位面积的压力表示,单位为N/cm²或psi。

压力范围决定了气弹簧的适用性,需要根据实际工作环境来选择。

2.4 安装形式气弹簧的安装形式有多种,常见的有固定式、支撑式、连接式等。

不同的安装形式适用于不同的应用场景,需要根据实际安装需求来选择。

2.5 尺寸及材料气弹簧的尺寸通常包括直径、长度、底座直径等关键尺寸,需要根据实际安装空间来选择合适的尺寸。

气弹簧的材料通常为钢材或其他耐压材料,需要根据实际工作环境来选择适合的材料。

3. 如何选择合适的气弹簧选择合适的气弹簧需要考虑以下几个因素:1.实际载荷需求:根据实际需要承受的载荷大小来确定载荷能力范围。

2.工作环境:根据实际工作环境的温度、湿度、压力等因素来确定合适的压力范围和材料。

3.安装空间:根据实际安装空间的尺寸来确定合适的尺寸和安装形式。

4.行程要求:根据实际需要移动的距离来确定合适的行程范围。

综合考虑以上因素,可以选择出适合的气弹簧规格,以满足实际需求。

4. 总结本文介绍了气弹簧的规格及其重要参数,包括载荷能力、行程、压力范围、安装形式、尺寸及材料等。

气弹簧力度大小计算公式

气弹簧力度大小计算公式

气弹簧力度大小计算公式气弹簧是一种在我们日常生活和工业生产中经常会用到的元件,它的力度大小计算可是个有点复杂但又十分有趣的事儿。

要计算气弹簧的力度大小,咱们得先搞清楚几个关键的概念和参数。

首先就是气弹簧的缸径、活塞杆径,还有行程以及压力等等。

这就好比做菜,这些参数就是咱们的食材,只有搞清楚了每种食材的特点和用量,才能做出美味的菜肴,算出准确的力度大小。

比如说,有一次我在一家工厂里看到工人师傅在安装气弹簧的设备。

他们正在为一台大型机器安装支撑用的气弹簧,可是试了好几次,机器的支撑效果都不太理想。

师傅们就开始讨论,是不是气弹簧的力度选得不对。

这时候,我就想,要是能准确计算出气弹簧的力度大小,不就能避免这种反复调试的麻烦了嘛。

那气弹簧力度大小到底怎么算呢?一般来说,我们可以使用这个公式:F = P×A - P'×A' 。

这里的 F 就是气弹簧的力度啦,P 是气弹簧内的压力,A 是气弹簧活塞的有效面积,P' 是气弹簧活塞杆端的压力,A'是活塞杆的有效面积。

具体到计算中,活塞的有效面积 A 可以通过活塞的直径来计算,也就是A = π×(D/2)²,这里的 D 就是活塞的直径。

同理,活塞杆的有效面积A' = π×(d/2)²,d 就是活塞杆的直径。

不过要注意哦,这里面的压力 P 和 P' 可不是随便定的,它们取决于气弹簧内部的气体状态和外部的工作条件。

比如说,如果气弹簧在高温环境下工作,内部气体的压力可能就会发生变化,从而影响力度大小。

再举个例子,有一次我在修自己的自行车时,想给车座加个气弹簧,让坐起来更舒服。

我去买气弹簧的时候,卖家就问我好多问题,像车座的重量、我希望的支撑力度等等,其实就是在帮我计算合适的气弹簧力度大小呢。

总之,计算气弹簧的力度大小虽然有点复杂,但只要我们搞清楚了那些参数和公式,再结合实际的使用情况,就能选到合适力度的气弹簧,让它在各种设备和装置中发挥出最佳的作用。

气弹簧选型设计说明书

气弹簧选型设计说明书

DH120-95-气弹簧选型设计说明书
一、气弹簧
1.1气弹簧的类型
1.2所选用的气弹簧类型
1.3气弹簧的使用注意事项
二、气弹簧的安装方式
根据DZ20-95部电气箱门的打开方式与上图中的第一种方式相符合,所以最终选定上图第一种安装方式。

2.1确定气弹簧的安装位置
A.初步方案通过样例,按照比例缩放图使门子高度和样例高度一致,测量得出OA,OB初始值,后面再根据实际进行调整。

初定方案中我们选择气弹簧安装位置OA=105.35mm,OB=303.51mm,经测试气弹簧的最长行程为300mm,最短行程为192.98mm,根据公式:气弹簧行程*2+80+10≤300,带入数据的(300-192.98)*2+80+10=304.04,说明所选位置不能满足使用要求。

B.最终方案
在本方案中我们选择气弹簧安装位置OA=118.68mm,OB=313.76mm,经测试气弹簧的最长行程为300mm,最短行程为195.08mm,根据公式:气弹簧行程*2+80+10≤300,带入数据的(300-195.08)*2+80+10=299.84,说明所选位置能满足使用要求。

三、气弹簧承受力值校核
3.1、校核方式
3.2、最终方案校核
根据实际测量得到电气箱门的总质量为6.45kg,根据公式
=
实际使用中气弹簧所承受的力满足使用条件,最终选定此方案。

气弹簧规格

气弹簧规格

气弹簧规格
气弹簧是一种使用气体压缩和膨胀来完成工作的弹簧装置。

其规格取决于所需要应用的具体要求,包括以下几方面:
1. 弹簧直径:气弹簧的直径会影响其承受压力的能力,一
般来说,直径越大,承受的压力越大。

2. 弹簧长度:气弹簧的长度取决于所需要的行程,即弹簧
从压缩到膨胀的长度变化。

3. 弹簧材料:气弹簧通常使用高强度的材料制成,如不锈
钢或碳钢。

材料的选择取决于所需的强度和耐腐蚀性能。

4. 压力范围:气弹簧的压力范围是指其可以承受的最大和
最小压力。

这个范围会影响到气弹簧的应用场景。

5. 安装方式:气弹簧可以有不同的安装方式,如端面安装、中挂安装等。

安装方式的选择取决于具体的应用需求和安
装空间。

需要注意的是,气弹簧的规格可以根据实际需求进行定制,因此具体的规格参数会因应用而异。

如果您有具体的需求,建议向专业的气弹簧厂家咨询,以获得更准确的规格信息。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
相关文档
最新文档
