ZDM命令
zdm软件命令速查
一
ll jdcz tx sx dmx ydx bzline dxl rl tyl
jt clb tab cjx cl lc kd zdj jxkd jxtc arctc blck blck1 rc cprt sccp dylx qtc dfar
二
jddk cxk cx cfn clayer fd afd chtc trdwg hdwg hh ee hist
漫游视图 快视范围 多视图切换 0.8x比例缩小视图 空间视图转换
批量打印
批量打印，提取标题栏信息，图纸拆分 目录察看 生成目录
文字处理（通用功能类）
词组管理 写说明文字 文字输出 下划线文字、 带箭头指向文字 表行互换 行号、列号输入 表内写文字 字串替换 文字替换 修改字高、字宽度、字倾斜度 修改字型 字串缩放 改角标符号 字串断开 保留空格 除空格 字串炸开 字串合并 文字中心竖排 文字左对齐 选择文字段落重排 输入文字段落重排 文字横排 文字曲排 文本修改 修改文字基点 文字旋转 改大、小写 数字替换 输入单行文字 输入多行文字 表格转换 表内文字中对齐 数字加圈 删除重字
其他
埋件设置 埋件修改
mjtj repk loadzdm jmdwg expb tktb 十三 hwjb dmfh dmfh1 ymfh ymx dmfh2 pdx wline dmfh3 dmfh6 dmfh4 dmfh5 dwx dkx tlx arcpan sxhz sxhz1 hf gcbc spbc chbc spkd chsh fh
视图（通用功能类）
pp zv vp zx vv
五、
pldy dwgjs dwgdir
六
word txtsm txtrd txtl txtjt mtext number txtp thtxt chgtxt ctxth chzx sctxt cjb btext btxtl cbtxt btxt jtxt jtxts ljhj jtxtp jtextp jtxth jtxtc ct chpt rtext trdx szth intxt txtc tranwps ttab szbh del_text
zdm命令全集
桩号输出
asx
转换为桩号线
chpd
查找桩号线
chzht zhdq zhsj p_bg jz_bg jzwbx jzgd ofpbg cpbg getpz upipe qdpm dxpm zdmdwg inkwdm kwdm dxmc pmxlbz uppm xljzw
hdqy hdkw gsdm hdgj
bzsd
封闭区消影 改虚线 删除线 边界内物体掩盖 边界外物体掩盖 文字掩盖 调整显示顺序 删除掩盖物体 连续园角 按切线长度园角 3D多段线圆角 单线变双 比例缩放 全表缩放、行.列缩放 行.列增减 表线擦除 转换为zdm表格 zdm表格编辑 表格拆分 打开多段线 改园、填实圆直径 拷贝断开 删除连接 图层控制 多线伸剪 单线伸剪 多个文件拼图 用多段线选择物体 修改圆内物体 将拆分的坐标表自动插入带状图图框 提取块属性值到数据文件
add hladd gsjs jfc chxs hzqx rxy acal lcal
jsps
文字输出 下划线文字、 带箭头指向文字 表行互换 行号、列号输入 表内写文字 字串替换 文字替换 修改字高、字宽度、字倾斜度 修改字型 字串缩放 改角标符号 字串断开 保留空格 除空格 字串炸开 字串合并 文字中心竖排 文字左对齐 选择文字段落重排 删除括号内文字
ax axi harc aax jdcz ajdcz mwall wall cwall awall qx ewin
画箍筋
chgjbz
画钢筋弯勾、钢筋接头组合命令
upgjgg
画带弯勾拉筋
cgj
画柱钢筋
clbl
画梁钢筋
chgl
画楼板钢筋
chgjtj
隧洞断面锚杆布置 展开平面锚杆布置
zdm运行命令

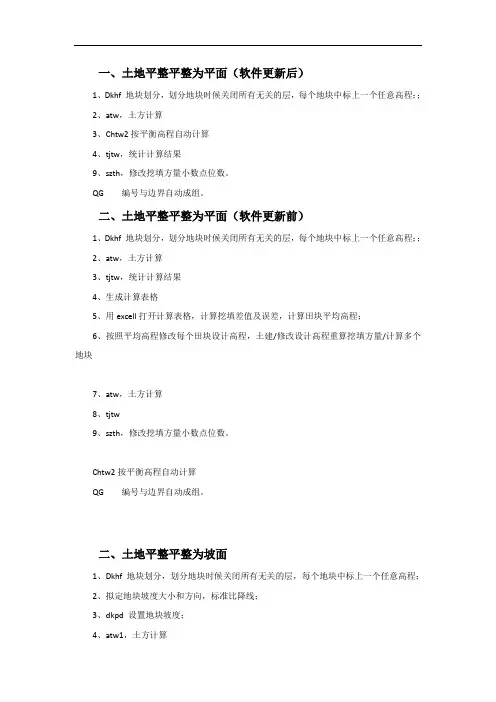

一、土地平整平整为平面（软件更新后）1、Dkhf 地块划分，划分地块时候关闭所有无关的层，每个地块中标上一个任意高程；；2、atw，土方计算3、Chtw2按平衡高程自动计算4、tjtw，统计计算结果9、szth，修改挖填方量小数点位数。
QG 编号与边界自动成组。
二、土地平整平整为平面（软件更新前）1、Dkhf 地块划分，划分地块时候关闭所有无关的层，每个地块中标上一个任意高程；；2、atw，土方计算3、tjtw，统计计算结果4、生成计算表格5、用excell打开计算表格，计算挖填差值及误差，计算田块平均高程；6、按照平均高程修改每个田块设计高程，土建/修改设计高程重算挖填方量/计算多个地块7、atw，土方计算8、tjtw9、szth，修改挖填方量小数点位数。
Chtw2按平衡高程自动计算QG 编号与边界自动成组。
二、土地平整平整为坡面1、Dkhf 地块划分，划分地块时候关闭所有无关的层，每个地块中标上一个任意高程；2、拟定地块坡度大小和方向，标准比降线；3、dkpd 设置地块坡度；4、atw1，土方计算5、tjtw，统计计算结果6、生成计算表格7、用excell打开计算表格，计算挖填差值及误差，计算修改高程；8、chpmgc 修改网格内设计高程，挖大于填，增加设计高程9、atw1，土方计算10、tjtw11、szth，修改挖填方量小数点位数。
三、纵断面绘制1、f多线段圆滑2、bzzh 标注首尾桩号；3、bzzh2等距离标注桩号；4、getz 获取线上高程点5、dxpm 地形坡面6、pbg 读取数据文件7、tzdm，由数据文件生成纵断面8、zdmbz，纵断面标注四、横断面和标准纵断面绘制1、f多线段圆滑2、bzzh 标注首尾桩号；3、bzzh2等距离标注桩号；4、getz 获取中心线上高程点5、P_bg修改路面或渠底高程6、dxpm 地形坡面，剖切纵断面线7、调整路面线或渠底线保持核实高度8、更新中心线高程。
生成纵断面ZDM命令全攻略
Zdm软件生成纵断面TZDM命令全攻略ZDM软件通过数据文件生成纵断面tzdm命令调用的数据文件格式如下：；；；堤数据文件例题桩号m 堤顶设计高程m 五十年一遇水面线高程m 背水侧二级堤顶高程mK89+43537.4632.71K89+525--37.5432.79K89+620--37.64--K89+75035.54/-1000--K89+750----32.89K89+8501/-500--K89+900----30格式详解：1数据文件间用空格或TAB键分隔，行开头加分号，该行为注释，不读入。
2数据文件第一列为x方向长度，可以用数字、桩号表示，可以重桩号，可以有前缀。
其余列为曲线高程，第一行第一列为x方向名称，如：“桩号m”，其余列为曲线名称。
曲线名称前如果加“#”符号则只将数据列入表中不绘出曲线。
3高程数据格式3.1由数字和“--”符号组成的数据（见例题第4列）高程由数字组成，如果曲线间成线形关系可用“--”符号代替。
3.2高程由“起点高程/坡度”或“1/坡度”以及“--”组成（见例题第2列）。
在变坡时可使用“1/坡度”格式，也可使用“起点高程/坡度”格式，当使用该格式时，该桩号前段的曲线的高程按前段桩号的坡度确定，该桩号的高程按起点高程确定。
在变坡间的高程可用“--”符号代替。
如果起点高程是1m，为了避免与“1/坡度”混淆应写成1.0。
3.3由3.1 3.2混合格式（见例题第3列）可使用数字和“--”符号以及“起点高程/坡度”或“1/坡度”混合格式组成数据，必须要注意的是，当在两个数字间使用了“--”符号，而在这之前又使用了起点高程/坡度”或“1/坡度”，则“--”符号处的高程按之前的坡度计算而不是按两高程间线形关系计算，这时不应使用“--”符号，而应填入实际高程数字。
高程数据中对“--”符号的处理是按坡度优先方式处理。
推荐使用3.1和3.2格式，尽量少使用3.3混合格式。
3.4对于跌水，xx的处理跌水可按例题第1列方式处理，也可按数字和“--”符号组成的数据方式处理。

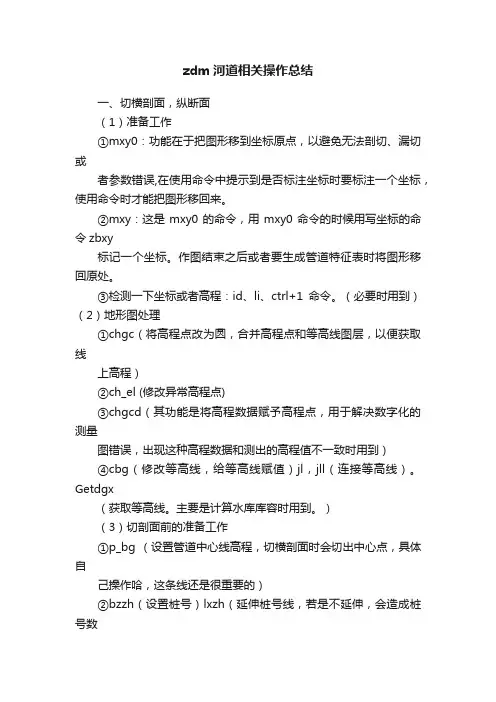

zdm河道相关操作总结
zdm河道相关操作总结一、切横剖面，纵断面（1）准备工作①mxy0：功能在于把图形移到坐标原点，以避免无法剖切、漏切或者参数错误,在使用命令中提示到是否标注坐标时要标注一个坐标，使用命令时才能把图形移回来。
②mxy：这是mxy0的命令，用mxy0命令的时候用写坐标的命令zbxy标记一个坐标。
作图结束之后或者要生成管道特征表时将图形移回原处。
③检测一下坐标或者高程：id、li、ctrl+1命令。
（必要时用到）（2）地形图处理①chgc（将高程点改为圆，合并高程点和等高线图层，以便获取线上高程）②ch_el (修改异常高程点)③chgcd（其功能是将高程数据赋予高程点，用于解决数字化的测量图错误，出现这种高程数据和测出的高程值不一致时用到）④cbg（修改等高线，给等高线赋值）jl，jll（连接等高线）。
Getdgx（获取等高线。
主要是计算水库库容时用到。
）（3）切剖面前的准备工作①p_bg （设置管道中心线高程，切横剖面时会切出中心点，具体自己操作哈，这条线还是很重要的）②bzzh（设置桩号）lxzh（延伸桩号线，若是不延伸，会造成桩号数据不能反映在切出的断面上）。
bzzh1，bzzh2等命令也可以自己用一下，关于桩号的命令，还有zhjl命令可以输出桩号数据，再利bzzh2命令由数据文件更新平面高程数据）③这里还有一个很重要的命令：hddmz，可以自己给定或者去修改获取的线上高程。
（4）切剖面命令：dxpm，大家都很熟悉了。
（5）关于剖面的修改剖面的修改很重要，能让我们剖出的断面更准确，一步到位。
1：横剖面的修改chdm（修改横断面，可自由拖动，给定数值拖动，修改之后用getdm 命令将数据文件保存，然后再利用hddm命令由数据文件生成修改之后的横剖面，这样，一个准确的横剖面就生成了。
）2：纵断面的修改①有必要先生成标准纵断面：zdmdwg②Chzdm（这个命令是修改管道中心线的高程，也就是之前用p_bg命令设置的高程，然后再用uppm命令可以通过纵断面的中心线高程更新到平面上）③Addh（增减表格行）getzdmbg（功能：增加、关联、修改纵断面上的曲线）④Zdmbzzh，zdmzh（在纵断面上增加桩号，若是纵断面上的桩号间隔太大或者数量太少，修改之后的图不是很精确的话用到这个命令。
ZDM绘制管线方法
Z D M绘制管线方法 This manuscript was revised by the office on December 22, 2012利用ZDM菜单(管线设计工具)绘制管线步骤1、首先在地形图上布置管线平面位置。
2、土建——横断面——给剖切线加高程点（HDDMZ）。
将管线沿线的地形高程手工赋给管线，方便后面切地面线。
3、管线设计工具——自动生成管线桩号（BZZH）。
4、管线设计工具——地形、管线纵断面展开（DXPM）。
生成地面线和管道中心线。
此时管道中心线是根水平线，没有纵向弯头。
5、进入布局，将管线平面图在视口中调成水平，将生成的纵断面放到平面图下方，通过地面线偏移一个管道覆土厚度范围，在这个范围内绘制管道中心线。
绘制完后可利用(PLVE)工具增加或删除(PL)线顶点。
——2009年6月4日：今天发现一个好方法绘制管线纵剖面，就是将地形线偏移一个管道中心范围后，Y方向放大10倍，此时再布置管道轴线，感觉非常轻松了。
不用个把小时，可在那个1：1000的地形下布置管道中心线，由于管道覆土范围一般在1.5-3M左右，活动范围太小，布置起来很吃力。
现在放大后布置就轻松啦。
之前有想过，但没敢用，担心(Y)向放大10倍会导致畸形。
其实不会的。
——布置完管中心线，记得要将高程调整成整数（不要零丁的数），最好是小数点后1位。
可以手工调，或者导入(EXCEL)表格里调。
意思就是管中心线高程数值类似10.5，10.4，10.3，2.5，2.8m，不要出现10.55，3.33m这样小数点后有2位的数字了。
6、进入模型空间，重新生成一个管道纵剖面。
把新绘制的管道中心线拷贝到这个纵剖面中。
利用CR命令：选择手工绘制的管线——s格式刷——再选纵剖面图中自动生成的管线——键入Y（YES）。
这样，把自动生成的管线特性匹配给了手工绘制的管线。
7、管线设计工具——由纵断面更新平面中心线高程（UPPMP）。
选择手工绘制的管线。
ZDM命令 注释
ZDM命令注释一绘制（通用功能类）ll 画线 jdcz 交点插矩形、插园 tx 画梯形sx 画扇形 dmx 画图折断线 ydx 画园柱折断线bzline 标记线 dxl 端点连线 rl 宽线、画槽钢、角钢、工字钢tyl 画点投影线 jt 制作箭头。
clb 画不等距表格tab 画等距表格 cjx 画矩形中心线cl 画园、弧中心线lc 画两线中心线 kd 画园孔洞 zdj 轴倒角jxkd 绘矩形孔洞 jxtc 多边形填实 arctc 圆、弧填实blck 用户图块管理 blck1 专业图块管理rc 画矩形 cprt 拷贝旋转 sccp 缩放拷贝dylx 散点连线 qtc 快速填充 dfar 方位阵列二编辑功能（通用功能类）jddk 交点断开 cxk 改线宽 cx 改线宽cfn 分类选择clayer 分类删除、分类改层fd 直线封端afd 弧线封端、切角封端chtc 修改填充比例trdwg 裁剪hdwg 封闭区消影hh 改虚线 ee 删除线hist 边界内物体掩盖hist1 边界外物体掩盖hidetxt 文字掩盖imb 调整显示顺序delhid 删除掩盖物体 fidj 连续园角 ftt 按切线长度园角f3fp 3D多段线圆角cline 单线变双 scst 比例缩放 chtab 全表缩放、行.列缩放addtab 行.列增减 etab 表线擦除 zdmtab 转换为zdm表格 tabadd zdm表格编辑 cftab 表格拆分 openpl 打开多段线 ccr 改园、填实圆直径cpb 拷贝断开 ejl 删除连接 clay 图层控制liex 多线伸剪le 单线伸剪 ofl 比例偏移 ofq 沿曲线偏移of3dl 偏移3d多段线 ds 两线测距、测角mtxt 互换移动 alpl 线上加点epl 拖动线上加点 bopl 炸开多段线rst 正交拉伸cr 修改性质std 单个尺寸驱动 sjd 角度尺寸驱动cll 改线、园、弧] 两线中间捕捉mc 定距移动拷贝sss 选择物体ccm 拷贝、移动、替换trqx 清除封闭区内线jline 断线连接qg 组操作smi_spline 模拟光滑曲线trimg 裁减旋转缩放光栅图trimage 裁减多幅光栅图ppedit 编辑多段线mpl 移动多段线点，改弧半径stbj 视图布局pnt 旋转及制作视图vvw 视图循环repb 图块替换userc 制作简化命令delpl 清除选择物体之外物体bant DWG文件减肥ch_b 修改块内层，颜色dekmst 删除重合实体tkpl 多个文件拼图三标注（通用功能类）bzsd 标注设定cod 选线标注dpt 选点标注c2 两点标注qd 多能标注adim 弧长标注jdim 尺寸合并bdim 尺寸分开trd 引线取齐ne 尺寸文字修改up 尺寸更新chjt 改标注样式为圆点单边箭头ljh 文字标注tbz 多行文字标注cct 修改多行文字标注ljbz 零件标注sbh 设备标注zhbz 柱号标注zdh 支吊标注hjfh 焊接标注bg 高程标注(水电标准)jzbg 高程标注(建筑标准)pqh 剖切标注ltxt 单线标字bh 多线标字lbh 线上连续标号cjtxt 矩形、圆形内标字pd 坡度标注tranpd 坡度转换jdbz 粗糙度标注gc 公差标注chbh 编号后移delbh 删除空号dtm 批量移动旋转尺寸文字四、视图（通用功能类）pp 漫游视图zv 快视范围vp 多视图切换zx 0.8x比例缩小视图vv 空间视图转换五、批量打印pldy 批量打印，提取标题栏信息，图纸拆分dwgjs 目录察看dwgdir 生成目录六文字处理（通用功能类）word 词组管理txtsm 写说明文字txtrd 文字输出txtl 下划线文字、txtjt 带箭头指向文字mtext 表行互换number 行号、列号输入txtp 表内写文字thtxt 字串替换chgtxt 文字替换ctxth 修改字高、字宽度、字倾斜度chzx 修改字型sctxt 字串缩放cjb 改角标符号btext 字串断开btxtl 保留空格cbtxt 除空格btxt 字串炸开jtxt 字串合并jtxts 文字中心竖排ljhj 文字左对齐jtxtp 选择文字段落重排jtextp 输入文字段落重排jtxth 文字横排jtxtc 文字曲排ct 文本修改chpt 修改文字基点rtext 文字旋转trdx 改大、小写szth 数字替换intxt 输入单行文字txtc 输入多行文字tranwps 表格转换ttab 表内文字中对齐szbh 数字加圈del_text 删除重字del0 去除数字小数点尾数零cpt 递增拷贝、替换数字tmt 单行文字转换为多行文字tratt text文字改属性文字atth 属性文字改为TEXT文字txt 将块属性文字值转换为文本文字wth 批量改编号、图号七计算统计（通用功能类）add 数字:累加、累乘、除、减hladd 行、列数字计算gsjs 公式算式计算jfc 二分法解多次方程chxs 修改常数项hzqx 选函数式绘制曲线rxy 选数据文件绘曲线acal 面积计算lcal 长度计算jsps 求两数平均值、求两数相减值tran_dw 单位换算bcz 表内插值计算calc 型心、惯性矩、面积矩计算getsx 提取型心、惯性矩、面积数据cha 检查、重新计算面积、长度范围cltj 单表汇总clrd 多表汇总输出数据addcl 多表汇总提取数据ljs 字串统计ljhtj 编号统计areatj 面积统计aadl 长度统计altj 按面积、长度属性成表，按面积、长度属性统计成表tranm2 平方米与亩转换btj 块统计八管道2dps 布双线管2dpd 绘制单线管路wt 直线变管chpip 管道修改fl 法兰插入cfm 立面阀门、风门插入fm 主视阀门、风门插入pwt 画平面、立面焊接弯头fmx 系统图管件插入refm 系统图管件替换bhsx 给零件编号加属性及修改属性aclb1 自动生成材料表（无图号代号）aclb2 自动生成材料表（有图号代号）aclb3 自动生成材料表（有图号代号）aclb4 自动生成材料表（有图号代号）jcbh 检查编号属性clks 手动材料入表chclb 修改材料表数量、单重九电气eess 将电气元件绘制在线上。
ZDM命令全集
比例缩放 全表缩放、行.列缩放 行.列增减 表线擦除 转换为zdm表格 zdm表格编辑 表格拆分 打开多段线 改园、填实圆直径 拷贝断开 删除连接 图层控制 多线伸剪 单线伸剪 比例偏移 沿曲线偏移 偏移3d多段线 两线测距、测角 互换移动 线上加点 拖动线上加点 炸开多段线 正交拉伸 修改性质 单个尺寸驱动 角度尺寸驱动 改线、园、弧 两线中间捕捉 定距移动拷贝 选择物体 拷贝、移动、替换 清除封闭区内线 断线连接 组操作 模拟光滑曲线 裁减旋转缩放光栅图 裁减多幅光栅图 编辑多段线 移动多段线点，改弧半径 视图布局 旋转及制作视图 视图循环 图块替换 制作简化命令 zdm软件加载方式 DWG文件减肥 修改块内层，颜色 删除重合实体 多个文件拼图 标注设定
多表汇总输出数据 多表汇总提取数据 字串统计 编号统计 面积统计 长度统计 按面积、长度属性成表，按面积、 长度属性统计成表 平方米与亩转换 块统计 布双线管 绘制单线管路 直线变管 管道修改 法兰插入 立面阀门、风门插入 主视阀门、风门插入 画平面、立面焊接弯头 系统图管件插入 系统图管件替换 给零件编号加属性及修改属性 自动生成材料表（无图号代号） 自动生成材料表（有图号代号） 自动生成材料表（有图号代号） 自动生成材料表（有图号代号） 检查编号属性 手动材料入表 修改材料表数量、单重 将电气元件绘制在线上。可插入74 个常用电气接线图符号。 元件插入 符号替换 设备布置 电缆圆点 电缆实点 电气元件图块管理 回路号关联 生成端子图 修改关联 解除关联 生成顺序号 端子出线1 端子出线2 给设备符号加数据 生成设备表 线变钢筋 画线画钢筋 偏移绘钢筋 画网格钢筋 画点钢筋 画箍筋 画钢筋弯勾、钢筋接头 画带弯勾拉筋
scst chtab addtab etab zdmtab tabadd cftab openpl ccr cpb ejl clay liex le ofl ofq of3dl ds mtxt alpl epl bopl rst cr std sjd cll ] mc sss ccm trqx jline qg smi_splin trimg trimage ppedit mpl stbj pnt vvw repb userc loadzdm bant ch_b dekmst tkpl bzsd
ZDM命令全集
c3dp dgx dkgc bzzh bzzh1 bzzh2 bzzh3 bzbg lxzh zhch getzh chzh1 tranzh zhjl getzh1 vzh chzht p_bg jz_bg jzgd ofpbg cpbg getpz upipe hdpm qdpm dxpm zdmdwg inkwdm kwdm dml chpd djxsj djx mcp chzdm uppm pbg dmarea kwarea kwarea1 qdqj calarea gclhz cha chzh asx pj_area pipedm dmz dmz1 txkw
qdkw qdgj qdkw1 qjkw pmbkw fpx pjx tltw tzdm getzdmbg outzdm addh pdbz zdmkw zdmgl zdmbz infh1 infh2 infh3 infh4 infh5 infh6 infh zdmsm dmpmgl zdmzh zdmwg hddmz whddm hddm getdmbg1 getdmbg getdm zhdm kdwg twtab trandm trandm1 trandm2 vdm cphdm plhdm hddm1 hdbz hdmgl hdmpt dxkwl getpxbg
比例缩放 全表缩分 打开多段线 改园、填实圆直径 拷贝断开 删除连接 图层控制 多线伸剪 单线伸剪 比例偏移 沿曲线偏移 偏移3d多段线 两线测距、测角 互换移动 线上加点 拖动线上加点 炸开多段线 正交拉伸 修改性质 单个尺寸驱动 角度尺寸驱动 改线、园、弧 两线中间捕捉 定距移动拷贝 选择物体 拷贝、移动、替换 清除封闭区内线 断线连接 组操作 模拟光滑曲线 裁减旋转缩放光栅图 裁减多幅光栅图 编辑多段线 移动多段线点，改弧半径 视图布局 旋转及制作视图 视图循环 图块替换 制作简化命令 zdm软件加载方式 DWG文件减肥 修改块内层，颜色 删除重合实体 多个文件拼图 标注设定
zdm命令全集
zdm命令全集ZDM命令20150815(鲜绿色背景为常用或重要命令，括号内为一绘制ll画线kdjdcz交点插矩形、插园zdjtx画梯形jxkdsx画扇形jxtcdmx画图折断线arctcydx画园柱折断线blckbzline标记线blck1dxl端点连线rcrl宽线、画槽钢、角钢、工字钢cprttyl画点投影线sccpjt制作箭头dylxclb画不等距表格tyqxtab画等距表格tcdzcjx画矩形中心线qtccl画园、弧、矩形中心线tcbjblkdwg图案块制作tktbinsdwg将图案块插入图中jctftatc图案块填充btlthlc画两线中心线二编辑功能dfar方位整列arqxjddk交点断开dfarcxk(ck)改线宽olchmj修改封闭矩形ofqcfn分类选择of3dlclayer0分类删除、分类改层dsfd直线封端mtxtafd弧线封端、切角封端alplchtc修改填充比例epltrdwg（td)裁剪bopljxcj矩形框裁剪、水平摆正、排列rst（rs）二编辑功能hdwg封闭区消影crhh改虚线std（sd）ee删除线sjdhist边界内物体掩盖cllhist1边界外物体掩盖]hidetxt文字掩盖mcimb调整显示顺序sss delhid删除掩盖物体ccmfidj连续园角trqxftt按切线长度园角jlinef3fp3D多段线圆角qgcline单线变双smi_spline scst比例缩放trimg chtab全表缩放、行.列缩放trimage addtab行.列增减ppedit etab表线擦除mpl zdmtab转换为zdm表格stbj tabadd zdm表格编辑pnt cftab表格拆分vvw openpl打开多段线dzcfccr改园、填实圆直径repbcpb拷贝断开usercejl删除连接delplclay图层控制bantlx多线伸剪ch_ble单线伸剪dekmst tkpl多个文件拼图loadzdm cwpf用多段线选择物体opendwg chct修改圆内物体getimagepastab将拆分的坐标表自动插入带状图图框jxkplchbsx提取块属性值到数据文件htabbzsd标注设定zhbz三标注cd选线标注zdh dpt选点标注hjfh c2两点标注bg qqd快速标注jzbg qd多能标注pqh adim弧长标注ltxt jdim尺寸合并bh bdim尺寸分开lbh trd引线取齐cjtxt ne尺寸文字修改pd up尺寸更新tranpd chjt改标注样式为圆点单边箭头jdbz ljh文字标注gc tbz多行文字标注chbh cct修改多行文字标注delbh ljbz零件标注dtm sbh设备标注chd fwjbz方位角标注trangc chbgbz 修改标高标注字高pqfh pp漫游视图zx zv快视范围vvvp 多视图切换pldydwgjs目录察看dwgdir ssup将物体置于掩盖图框上tmsc vtk 查看图纸inzbz word词组管理jtextp findsz 查找最大数最小数jtxth txtsm 写说明文字jtxtc六文字处理六文字处理五批量打印、图纸管理批量打印，提取标题栏信息，图纸拆分四视图txtrd文字输出cttxtl下划线文字、chtptxtjt带箭头指向文字rtextmtext表行互换trdxnumber行号、列号输入szthtxtp表内写文字intxtthtxt字串替换txtcchgtxt文字替换tranwpsctxth修改字高、字宽度、字倾斜度ttab chzx修改字型szbhsctxt字串缩放del_textcjb改角标符号del0btext字串断开cptbtxtl保留空格tmtcbtxt除空格trattbtxt字串炸开atthjtxt字串合并sxtxtjtxts文字中心竖排wthljhj文字左对齐delkgjtxtp选择文字段落重排clipdellzhkh删除括号内文字七计算统计add数字:累加、累乘、除、减cha hladd行、列数字计算cltjgsjs公式算式计算clrdjfc二分法解多次方程addclchxs修改常数项ljshzqx选函数式绘制曲线ljhtjrxy选数据文件绘曲线areatjacal面积计算aadllcal长度计算七计算统计jsps求两数平均值、求两数相减值calc tran_dw单位换算getsx bcz表内插值计算tranm2tranv添加长度或件数btj altj 2dps布双线管bhsx 2dpd绘制单线管路plbh wt直线变管aclb1chpip管道修改aclb2fl法兰插入aclb3cfm立面阀门、风门插入aclb4fm主视阀门、风门插入aclb5pwt画平面、立面焊接弯头aclb fmx系统图管件插入jcbh refm系统图管件替换clkschclb 修改材料表数量、单重eessinsparts元件插入cdz resparts符号替换deldz eesa设备布置dzbh node电缆圆点dzcx sdnode电缆实点dzcx1eb电气元件图块管理esdata1dz回路号关联esbsdzt 生成端子图gj线变钢筋agjbz gj1画线画钢筋pgjbz ofgj偏移绘钢筋pbz wggj画网格钢筋gjbz ptgj 画点钢筋jbz十钢筋图八管道九电气将电气元件绘制在线上。
ZDM绘制管线方法
Z D M绘制管线方法 Prepared on 22 November 2020利用ZDM菜单(管线设计工具)绘制管线步骤1、首先在地形图上布置管线平面位置。
2、土建——横断面——给剖切线加高程点（HDDMZ）。
将管线沿线的地形高程手工赋给管线，方便后面切地面线。
3、管线设计工具——自动生成管线桩号（BZZH）。
4、管线设计工具——地形、管线纵断面展开（DXPM）。
生成地面线和管道中心线。
此时管道中心线是根水平线，没有纵向弯头。
5、进入布局，将管线平面图在视口中调成水平，将生成的纵断面放到平面图下方，通过地面线偏移一个管道覆土厚度范围，在这个范围内绘制管道中心线。
绘制完后可利用(PLVE)工具增加或删除(PL)线顶点。
——2009年6月4日：今天发现一个好方法绘制管线纵剖面，就是将地形线偏移一个管道中心范围后，Y方向放大10倍，此时再布置管道轴线，感觉非常轻松了。
不用个把小线下。
以前在那个1：1000的地形下布置管道中心线，由于管道覆土范围一般在左右，活动范围太小，布置起来很吃力。
现在放大后布置就轻松啦。
之前有想过，但没敢用，担心(Y)向放大10倍会导致畸形。
其实不会的。
——布置完管中心线，记得要将高程调整成整数（不要零丁的数），最好是小数点后1位。
可以手工调，或者导入(EXCEL)表格里调。
意思就是管中心线高程数值类似，，，，，不要出现，这样小数点后有2位的数字了。
6、进入模型空间，重新生成一个管道纵剖面。
把新绘制的管道中心线拷贝到这个纵剖面中。
利用CR命令：选择手工绘制的管线——s格式刷——再选纵剖面图中自动生成的管线——键入Y（YES）。
这样，把自动生成的管线特性匹配给了手工绘制的管线。
7、管线设计工具——由纵断面更新平面中心线高程（UPPMP）。
选择手工绘制的管线。
8、重新标注桩号（BZZH）。
在标注桩号前要手工删除之前的标注桩号。
9、生成管线特征表（ZHZB）。
将各个弯头编号。
生成一个表。
zdm命令全集
gjwg gjgj zgj lgj bgj dmmg
画钢筋弯勾、钢筋接头 画带弯勾拉筋 画柱钢筋 画梁钢筋 画楼板钢筋 隧洞断面锚杆布置
upgjgg cgj clbl chgl chgjtj clb2 gjbgl gjb jsgjl gjzc
更新钢筋规格属性 拷贝钢筋图 手工生成钢筋表 重建图中钢筋关联 修改钢筋统计属性 自动生成钢筋表 重建表中钢筋关联 钢筋型式 计算、修改单根长 计算钢筋总长
gjdz chclb chbh delbh t重、总重 编号后移 删除空号 转换为钢筋编号
十一 建筑
ax axi harc aax jdcz ajdcz mwall wall cwall awall qx ewin 画单轴线 画轴网线 画弧形轴线 画与弧形轴线相交的直线轴线 交点插柱 弧点插柱 墙中画墙线 墙边画墙线 直线变墙 弧线变墙 柱墙线 墙线恢复 swin mwin awin win lwin1 lwin2 door1 door2 door3 sdt trqx 边开窗、门、空墙洞1 中开窗、门、空墙洞 开弧窗、空墙洞 边开窗、门、空墙洞2 两门铝合金窗 三门铝合金窗 单开门 双开门 卷廉门 画平面梯、立面梯 清除柱内墙线
五 批量打印、图纸管理
pldy dwgjs ssup vtk 批量打印，提取标题栏信息，图纸拆分 目录察看 将物体置于掩盖图框上 查看图纸 dwgdir tmsc inzbz 生成目录 生成条形码 插入指北针
六 文字处理
word findsz 词组管理 查找最大数最小数 jtextp jtxth 输入文字段落重排 文字横排
封闭区消影 改虚线 删除线 边界内物体掩盖 边界外物体掩盖 文字掩盖 调整显示顺序 删除掩盖物体 连续园角 按切线长度园角 3D多段线圆角 单线变双 比例缩放 全表缩放、行.列缩放 行.列增减 表线擦除 转换为zdm表格 zdm表格编辑 表格拆分 打开多段线 改园、填实圆直径 拷贝断开 删除连接 图层控制 多线伸剪 单线伸剪 多个文件拼图 用多段线选择物体 修改圆内物体 将拆分的坐标表自动插入带状图图框
ZDM软件非常实用的一些功能及对应的命令总结
ZDM软件非常实用的一些功能及对应的命令总结（地形图处理、切剖面、算开挖量、做标准纵断面、画开挖断面及算开挖工程量）一、ZDM对地形图进行处理（用到的命令chgc、chgcd、li、ch_el及getz）第1步：用chgc命令，选择可以代表高程性质的高程点和等高线。
（按程序提示将高程点改为软件能识别的圆）第2步：用chgcd命令，将高程值赋予给高程点。
第3步：用li命令，查看是否将高程值赋予给高程点。
第4步：用ch_el命令，查找修正局部高程，选择a选项，逐个修改。
第5步：用getz命令，获得任一点的高程值，检查上述命令的正确性。
二、确定中心线，切剖面，算开挖量（用到的命令p_bg、bzzh、bzzh2、lxzh、getz及dxpm）第1步：用多段线根据设计要求绘制一条中心线。
第2步：用p_bg命令，设置中心线的高程。
第3步：用bzzh（标注桩号）命令，设置中心线的桩号。
第4步：用bzzh2（标注桩号）命令，加密中心线的桩号，选择沿程布置。
第5步：用lxzh（延伸桩号）命令，延伸所有的的桩号线。
（两次回车就行）第6步：用getz命令，选择b，获得中心线上个特征点上的高程值。
第7步：用getz命令，选择a，获得桩号线上的高程值。
第8步：用dxpm（地形剖面）命令，根据提示，剖出纵、横断面。
第9步：根据实际情况，给所切剖面进行微调。
三、做标准纵断面（用到的命令zdmdwg）用zdmdwg （生成标准纵断面图）按照提示，结合自己需要，完成操作。
四、画标准开挖断面及计算开挖工程量（用到的命令dml、blck、inkwdm、kwarea、cha、calarea及hdbz）第1步：用dml（断面线）命令，起点高程随便设置，只是作为一个参考值。
按软件提示完成操作，需要注意的是，画水平或垂直线是需要打开正交功能，而画坡线时则需关闭正交功能。
第2步：画好开挖断面之后，用blck（块管理）命令，将开挖断面转化为图块，以便下一步使用，需要注意，一般选择断面块的中心点为插入中心点。
zdm命令集合
ZDM命令20150815(鲜绿色背景为常用或重要命令，括号内为缩一绘制ll画线kd画园孔洞、矩形孔洞组合命令jdcz交点插矩形、插园zdj轴倒角tx画梯形jxkd绘矩形孔洞sx画扇形jxtc多边形填实dmx画图折断线arctc圆、弧填实ydx画园柱折断线blck用户图块管理bzline标记线blck1专业图块管理dxl端点连线rc画矩形rl宽线、画槽钢、角钢、工字钢cprt拷贝旋转tyl画点投影线sccp缩放拷贝jt制作箭头dylx散点连线clb画不等距表格tyqx3D多段线投影成平面曲线tab画等距表格tcdz填充定制cjx画矩形中心线qtc快速填充cl画园、弧、矩形中心线tcbj生成填充边界blkdwg图案块制作tktb生成图框insdwg将图案块插入图中jctf加长图幅tatc图案块填充btlth标题栏替换lc画两线中心线二编辑功能dfar方位整列arqx沿曲线整列jddk交点断开dfar定距、等分阵列cxk(ck)改线宽ol比例偏移chmj修改封闭矩形ofq沿曲线偏移cfn分类选择of3dl偏移3d多段线clayer0分类删除、分类改层ds两线测距、测角fd直线封端mtxt互换移动afd弧线封端、切角封端alpl线上加点chtc修改填充比例epl拖动线上加点trdwg（td)裁剪bopl炸开多段线jxcj矩形框裁剪、水平摆正、排列rst（rs）正交拉伸二编辑功能hdwg封闭区消影cr修改性质hh改虚线std（sd）单个尺寸驱动ee删除线sjd角度尺寸驱动hist边界内物体掩盖cll改线、园、弧hist1边界外物体掩盖]两线中间捕捉hidetxt文字掩盖mc定距移动拷贝imb调整显示顺序sss选择物体delhid删除掩盖物体ccm拷贝、移动、替换fidj连续园角trqx清除封闭区内线ftt按切线长度园角jline断线连接f3fp3D多段线圆角qg组操作cline单线变双smi_spline模拟光滑曲线scst比例缩放trimg裁减旋转缩放光栅图chtab全表缩放、行.列缩放trimage裁减多幅光栅图addtab行.列增减ppedit编辑多段线etab表线擦除mpl移动多段线点，改弧半径zdmtab转换为zdm表格stbj视图布局tabadd zdm表格编辑pnt旋转及制作视图cftab表格拆分vvw视图循环openpl打开多段线dzcf掩盖图框块拆分ccr改园、填实圆直径repb图块替换cpb拷贝断开userc制作简化命令ejl删除连接delpl清除选择物体之外物体clay图层控制bant DWG文件减肥lx多线伸剪ch_b修改块内层，颜色le单线伸剪dekmst删除重合实体tkpl多个文件拼图loadzdm zdm软件加载方式cwpf用多段线选择物体opendwg打开并批量修改多张图chct修改圆内物体getimage重载光栅图pastab将拆分的坐标表自动插入带状图图框jxkpl排列矩形框chbsx提取块属性值到数据文件htab生成带掩盖的表格块bzsd标注设定zhbz柱号标注三标注cd 选线标注zdh 支吊标注dpt 选点标注hjfh 焊接标注c2两点标注bg 高程标注(水电标准)qqd 快速标注jzbg 高程标注(建筑标准)qd 多能标注pqh 无箭头指向剖切标注adim 弧长标注ltxt 单线标字jdim 尺寸合并bh 多线标字bdim 尺寸分开lbh 线上连续标号trd 引线取齐cjtxt 矩形、圆形内标字ne 尺寸文字修改pd 坡度标注修改坡度线up 尺寸更新tranpd 坡度转换chjt 改标注样式为圆点单边箭头jdbz 粗糙度标注ljh 文字标注gc 公差标注tbz 多行文字标注chbh 编号后移cct 修改多行文字标注delbh 删除空号ljbz 零件标注dtm 批量移动旋转尺寸文字sbh 设备标注chd 尺寸检查替换fwjbz 方位角标注trangc 高程系转换chbgbz修改标高标注字高pqfh有箭头指向剖切符号标注pp 漫游视图zx 0.8x 比例缩小视图zv 快视范围vv空间视图转换vp多视图切换pldy dwgjs 目录察看dwgdir 生成目录ssup 将物体置于掩盖图框上tmsc 生成条形码vtk查看图纸inzbz插入指北针word 词组管理jtextp 输入文字段落重排findsz查找最大数最小数jtxth文字横排txtsm写说明文字jtxtc文字曲排四 视图六 文字处理五 批量打印、图纸管理批量打印，提取标题栏信息，图纸拆分六 文字处理txtrd文字输出ct文本修改txtl下划线文字、chtp修改文字基点txtjt带箭头指向文字rtext文字旋转mtext表行互换trdx改大、小写number行号、列号输入szth数字替换txtp表内写文字intxt输入单行文字thtxt字串替换txtc输入多行文字chgtxt文字替换tranwps表格转换ctxth修改字高、字宽度、字倾斜度ttab表内文字中对齐chzx修改字型szbh数字加圈sctxt字串缩放del_text删除重字cjb改角标符号del0去除数字小数点尾数零btext字串断开cpt递增拷贝、替换数字btxtl保留空格tmt单行文字转换为多行文字cbtxt除空格tratt text文字改属性文字btxt字串炸开atth属性文字改为TEXT文字jtxt字串合并sxtxt将块属性文字值转换为文本文字jtxts文字中心竖排wth批量改编号、图号ljhj文字左对齐delkg删除字串头、尾空格jtxtp选择文字段落重排clip文本拷贝dellzhkh删除括号内文字七计算统计add数字:累加、累乘、除、减cha检查、重新计算面积、长度范围hladd行、列数字计算cltj单表汇总gsjs公式算式计算clrd多表汇总输出数据jfc二分法解多次方程addcl多表汇总提取数据chxs修改常数项ljs字串统计hzqx选函数式绘制曲线ljhtj编号统计rxy选数据文件绘曲线areatj面积统计acal面积计算aadl长度统计lcal长度计算七计算统计jsps求两数平均值、求两数相减值calc型心、惯性矩、面积矩计算tran_dw 单位换算getsx 提取型心、惯性矩、面积数据bcz 表内插值计算tranm2平方米与亩转换tranv 添加长度或件数btj块统计altj2dps 布双线管bhsx给零件编号加属性及修改属性2dpd 绘制单线管路plbh给零件文字加零件编号wt 直线变管aclb1自动生成材料表（无图号代号）chpip 管道修改aclb2自动生成材料表（有图号代号）fl 法兰插入aclb3自动生成材料表（有图号代号）cfm 立面阀门、风门插入aclb4自动生成材料表（有图号代号）fm 主视阀门、风门插入aclb5生成金属结构零件表pwt 画平面、立面焊接弯头aclb 选样板表头自动生成零件表，材料表fmx 系统图管件插入jcbh 检查编号属性refm 系统图管件替换clks手动材料入表chclb修改材料表数量、单重eess insparts 元件插入cdz 修改关联resparts 符号替换deldz 解除关联eesa 设备布置dzbh 生成顺序号node 电缆圆点dzcx 端子出线1sdnode 电缆实点dzcx1端子出线2eb 电气元件图块管理esdata1给设备符号加数据dz 回路号关联esbs生成设备表dzt生成端子图gj 线变钢筋agjbz 弧点钢筋标注gj1画线画钢筋pgjbz 平面钢筋（线钢筋）标注1ofgj 偏移绘钢筋pbz 平面钢筋（线钢筋）标注2wggj 画网格钢筋gjbz 钢筋标注组合命令ptgj画点钢筋jbz标注箭头八 管道九 电气将电气元件绘制在线上。
zdm运行命令
一、土地平整平整为平面（软件更新后）1、Dkhf 地块划分，划分地块时候关闭所有无关的层，每个地块中标上一个任意高程；；2、atw，土方计算3、Chtw2按平衡高程自动计算4、tjtw，统计计算结果9、szth，修改挖填方量小数点位数。
QG 编号与边界自动成组。
二、土地平整平整为平面（软件更新前）1、Dkhf 地块划分，划分地块时候关闭所有无关的层，每个地块中标上一个任意高程；；2、atw，土方计算3、tjtw，统计计算结果4、生成计算表格5、用excell打开计算表格，计算挖填差值及误差，计算田块平均高程；6、按照平均高程修改每个田块设计高程，土建/修改设计高程重算挖填方量/计算多个地块7、atw，土方计算8、tjtw9、szth，修改挖填方量小数点位数。
Chtw2按平衡高程自动计算QG 编号与边界自动成组。
二、土地平整平整为坡面1、Dkhf 地块划分，划分地块时候关闭所有无关的层，每个地块中标上一个任意高程；2、拟定地块坡度大小和方向，标准比降线；3、dkpd 设置地块坡度；4、atw1，土方计算5、tjtw，统计计算结果6、生成计算表格7、用excell打开计算表格，计算挖填差值及误差，计算修改高程；8、chpmgc 修改网格内设计高程，挖大于填，增加设计高程9、atw1，土方计算10、tjtw11、szth，修改挖填方量小数点位数。
三、纵断面绘制1、f多线段圆滑2、bzzh 标注首尾桩号；3、bzzh2等距离标注桩号；4、getz 获取线上高程点5、dxpm 地形坡面6、pbg 读取数据文件7、tzdm，由数据文件生成纵断面8、zdmbz，纵断面标注四、横断面和标准纵断面绘制1、f多线段圆滑2、bzzh 标注首尾桩号；3、bzzh2等距离标注桩号；4、getz 获取中心线上高程点5、P_bg修改路面或渠底高程6、dxpm 地形坡面，剖切纵断面线7、调整路面线或渠底线保持核实高度8、更新中心线高程。
zdm软件命令
fgdgx 网格划分
bgbz 标注设计标高地块编号
caltw 计算区域局部挖填方量
addbp 方格区挖填方量汇总
addtw 填挖方量累加
chbg 修改设计标高地块编号
chsx 修改挖填数字属性
tjtw 分类汇总挖填方量
chtw 修改设计高程重算挖填方量
addh 增、减纵断面表格行
zdmgl 曲线与曲线名称文字关联
getzdmbg 增加修改纵断面表格中标注
outzdm 表格文字输出到文本文件
zdmkw 按纵断面计算挖、填量
[数据文件生成横断面]
hddmz 给剖切线加高程点
whddm 获取剖切线断面数据文件
trandm 数据文件格式转换
ejl 墙线恢复
swin 边开窗门
mwin 中开窗门
awin 开弧窗
lwin1 二门铝合金窗
lwin2 三门铝合金窗
door1 单开门
door2 双开门
door3 卷廉门
sdt 平面梯、立面梯
[钢筋图]
gj1 画线钢筋
gj 线变钢筋
ofgj 偏移绘钢筋
wggj 网状布筋
zdmkw 按纵断面计算挖、填量
ppedit 减少、增加、移动线路特征点
cbh 移动编号位置
tran3dp 平面线路转三维线路
stls 断面沿线路拉伸实体
[渠道开挖]
inkwdm 插入设计断面块
qdkw1 梯形渠道开挖面积长度计算
qdqj 清表土面积计算
qdkw 给定梯形渠道尺寸计算开挖
ZDM常用工具命令
CAD少见常用命令把普通线变成多段线的命令: 1 :pe 2: jlineZDM常用工具命令一般用命令：gcbc: 自动生成高程尺Hidetxt 文字掩盖：（把你不需要的内容掩盖在你需要的内容下面）工具二维消影文字掩盖地形图处理顺序:1 chgc （土建/地形图处理/删除地形重线、重点）作用：a 删除地形重线重点b 合并等高线、高程点到同一个图层c 把高程点改为圆2 chgcd （土建/地形图处理/修改设置高程点/将高程数值赋给高程点）作用：a 根据检索范围，来确定的把高程数值赋给相对应的高程点，完成二维图到三维图的转换b 假如高程数值周围没有高程点，则会自动的在高程数值前面增加高程点3 ch_el （土建/地形图处理/修正高程/局部逐个修改高程）作用：a 逐个修改异常高程点、等高线b 可以选择将异常的高程点改为0，程序则会自动跳过0高程4 cbg （土建/地形图处理/修改设置等高线高程）作用：a 给单根等高线赋值b 给多根等高线赋值切剖面功能:前提：请参考地形图处理教程把地形图先期处理好a 高程点为空心园b 高程点和高程数值在同一个层上c 高程点的Z值与高程数值对应d 等高线上的Z值与实际对应dxpm （土建/剖面法开挖计算/地形图切纵横剖面）(c)修改设定/(a)切横断面/切纵断面选择pline<退出>:输入C，可以修改比例和字高输入A，可以切横剖面直接点pline 线，则切纵剖面切横剖面的准备工作：1 bzzh （标注桩号）2 bzzh2 （等距离标注桩号）3 lxzh （把桩号线按照纵剖面中心线对称延伸）4 getz （如果，桩号线没有与等高线相交，则需要获取横剖面上的高程点）5 dxpm 切横剖面渠道设计顺序:先画个PL线. 就是渠道中心线再用以下命令,1 getz （土建/地形图处理/获取任意点高程）作用：a 可以通过周围的高程数值，使用三角网格法求出任意点的高程b 可以对任意的PL线，每隔一定距离求出线上的高程c 可以对横剖面线，每隔一定距离求出线上高程2 bzzh 标注桩号2 bzzh2 (等距离标注桩号)3 lxzh （把桩号线按照纵剖面中心线对称延伸）4 getz （如果，桩号线没有与等高线相交，则需要获取横剖面上的高程点）5 dxpm 切横剖面其它功能：。
ZDM命令 注释
ZDM命令注释一绘制（通用功能类）ll 画线 jdcz 交点插矩形、插园 tx 画梯形sx 画扇形 dmx 画图折断线 ydx 画园柱折断线bzline 标记线 dxl 端点连线 rl 宽线、画槽钢、角钢、工字钢tyl 画点投影线 jt 制作箭头。
clb 画不等距表格tab 画等距表格 cjx 画矩形中心线cl 画园、弧中心线lc 画两线中心线 kd 画园孔洞 zdj 轴倒角jxkd 绘矩形孔洞 jxtc 多边形填实 arctc 圆、弧填实blck 用户图块管理 blck1 专业图块管理rc 画矩形 cprt 拷贝旋转 sccp 缩放拷贝dylx 散点连线 qtc 快速填充 dfar 方位阵列二编辑功能（通用功能类）jddk 交点断开 cxk 改线宽 cx 改线宽cfn 分类选择clayer 分类删除、分类改层fd 直线封端afd 弧线封端、切角封端chtc 修改填充比例trdwg 裁剪hdwg 封闭区消影hh 改虚线 ee 删除线hist 边界内物体掩盖hist1 边界外物体掩盖hidetxt 文字掩盖imb 调整显示顺序delhid 删除掩盖物体 fidj 连续园角 ftt 按切线长度园角f3fp 3D多段线圆角cline 单线变双 scst 比例缩放 chtab 全表缩放、行.列缩放addtab 行.列增减 etab 表线擦除 zdmtab 转换为zdm表格 tabadd zdm表格编辑 cftab 表格拆分 openpl 打开多段线 ccr 改园、填实圆直径cpb 拷贝断开 ejl 删除连接 clay 图层控制liex 多线伸剪le 单线伸剪 ofl 比例偏移 ofq 沿曲线偏移of3dl 偏移3d多段线 ds 两线测距、测角mtxt 互换移动 alpl 线上加点epl 拖动线上加点 bopl 炸开多段线rst 正交拉伸cr 修改性质std 单个尺寸驱动 sjd 角度尺寸驱动cll 改线、园、弧] 两线中间捕捉mc 定距移动拷贝sss 选择物体ccm 拷贝、移动、替换trqx 清除封闭区内线jline 断线连接qg 组操作smi_spline 模拟光滑曲线trimg 裁减旋转缩放光栅图trimage 裁减多幅光栅图ppedit 编辑多段线mpl 移动多段线点，改弧半径stbj 视图布局pnt 旋转及制作视图vvw 视图循环repb 图块替换userc 制作简化命令delpl 清除选择物体之外物体bant DWG文件减肥ch_b 修改块内层，颜色dekmst 删除重合实体tkpl 多个文件拼图三标注（通用功能类）bzsd 标注设定cod 选线标注dpt 选点标注c2 两点标注qd 多能标注adim 弧长标注jdim 尺寸合并bdim 尺寸分开trd 引线取齐ne 尺寸文字修改up 尺寸更新chjt 改标注样式为圆点单边箭头ljh 文字标注tbz 多行文字标注cct 修改多行文字标注ljbz 零件标注sbh 设备标注zhbz 柱号标注zdh 支吊标注hjfh 焊接标注bg 高程标注(水电标准)jzbg 高程标注(建筑标准)pqh 剖切标注ltxt 单线标字bh 多线标字lbh 线上连续标号cjtxt 矩形、圆形内标字pd 坡度标注tranpd 坡度转换jdbz 粗糙度标注gc 公差标注chbh 编号后移delbh 删除空号dtm 批量移动旋转尺寸文字四、视图（通用功能类）pp 漫游视图zv 快视范围vp 多视图切换zx 0.8x比例缩小视图vv 空间视图转换五、批量打印pldy 批量打印，提取标题栏信息，图纸拆分dwgjs 目录察看dwgdir 生成目录六文字处理（通用功能类）word 词组管理txtsm 写说明文字txtrd 文字输出txtl 下划线文字、txtjt 带箭头指向文字mtext 表行互换number 行号、列号输入txtp 表内写文字thtxt 字串替换chgtxt 文字替换ctxth 修改字高、字宽度、字倾斜度chzx 修改字型sctxt 字串缩放cjb 改角标符号btext 字串断开btxtl 保留空格cbtxt 除空格btxt 字串炸开jtxt 字串合并jtxts 文字中心竖排ljhj 文字左对齐jtxtp 选择文字段落重排jtextp 输入文字段落重排jtxth 文字横排jtxtc 文字曲排ct 文本修改chpt 修改文字基点rtext 文字旋转trdx 改大、小写szth 数字替换intxt 输入单行文字txtc 输入多行文字tranwps 表格转换ttab 表内文字中对齐szbh 数字加圈del_text 删除重字del0 去除数字小数点尾数零cpt 递增拷贝、替换数字tmt 单行文字转换为多行文字tratt text文字改属性文字atth 属性文字改为TEXT文字txt 将块属性文字值转换为文本文字wth 批量改编号、图号七计算统计（通用功能类）add 数字:累加、累乘、除、减hladd 行、列数字计算gsjs 公式算式计算jfc 二分法解多次方程chxs 修改常数项hzqx 选函数式绘制曲线rxy 选数据文件绘曲线acal 面积计算lcal 长度计算jsps 求两数平均值、求两数相减值tran_dw 单位换算bcz 表内插值计算calc 型心、惯性矩、面积矩计算getsx 提取型心、惯性矩、面积数据cha 检查、重新计算面积、长度范围cltj 单表汇总clrd 多表汇总输出数据addcl 多表汇总提取数据ljs 字串统计ljhtj 编号统计areatj 面积统计aadl 长度统计altj 按面积、长度属性成表，按面积、长度属性统计成表tranm2 平方米与亩转换btj 块统计八管道2dps 布双线管2dpd 绘制单线管路wt 直线变管chpip 管道修改fl 法兰插入cfm 立面阀门、风门插入fm 主视阀门、风门插入pwt 画平面、立面焊接弯头fmx 系统图管件插入refm 系统图管件替换bhsx 给零件编号加属性及修改属性aclb1 自动生成材料表（无图号代号）aclb2 自动生成材料表（有图号代号）aclb3 自动生成材料表（有图号代号）aclb4 自动生成材料表（有图号代号）jcbh 检查编号属性clks 手动材料入表chclb 修改材料表数量、单重九电气eess 将电气元件绘制在线上。
ZDM绘制管线方法
ZDM绘制管线方法ZDM（零距离投影法）是一种绘制管线的方法，它是通过直接投影线到地面上来确定管线的位置和形状的一种简便方法。
下面我将详细介绍ZDM绘制管线的步骤和注意事项。
第一步是准备工作。
首先需要收集有关管线的信息，包括管线的起点和终点、管线的类型、管径、材料等。
然后需要规划好绘制的区域，确定好绘制时需要使用的工具和材料。
第二步是确定坐标系。
选择一个适当的坐标系，以确保绘制的管线与周围环境和其他管线相连。
可以使用全局坐标系或局部坐标系，具体根据实际情况而定。
第三步是绘制地面。
在绘制区域的地面上，使用适当的工具绘制出地面的轮廓和地形特征。
可以使用绳子、测量仪等工具来测量和标记地面的各个点和线段。
确保绘制的地面准确无误。
第四步是投影参数的计算。
在确定了地面的坐标系后，需要根据实际情况计算出投影的参数。
一般来说，ZDM方法使用的是直角坐标系，所以需要计算出每个点的X和Y坐标。
第五步是投影线的绘制。
使用测量仪等工具，在地面上绘制出投影线。
投影线应该与实际的管线相匹配，确保管线的准确性和一致性。
在绘制投影线时，需要根据实际情况调整投影的角度和距离。
第六步是绘制管线的位置和形状。
根据实际的管线类型和要求，绘制管线的位置和形状。
可以使用绳子、测量仪等工具来测量和标记管线的各个点和线段。
确保绘制的管线准确无误。
第七步是标注管线的相关信息。
在绘制完成后，需要对管线进行标注，包括管线的起点和终点、管径、材料等。
标注应该清晰明确，方便后续的使用和维护。
首先，在绘制前，需要对绘制区域进行仔细的勘测和分析。
了解地形和地貌的特点，确定绘制的难度和细节。
及时处理好地面上的障碍物和不平整的地形，以确保绘制的精度和完整性。
其次，在绘制过程中，需要注意测量的准确性和一致性。
尽量使用精确的测量工具，避免误差的产生。
确保每次测量的结果和之前的测量保持一致。
另外，在绘制管线的位置和形状时，需要考虑环境和其他管线的因素。
与其他管线的连接和交叉应该明确和准确，以避免日后的问题和纠纷。
ZDM命令
ZDM命令ax 单直轴线axi 轴网线harc 弦高弧线aax 弧轴线jdcz 交点插柱ajdcz 弧点插柱cjxtc 矩形、圆柱填实mwall 中心画墙wall 墙边画墙qx 柱墙线cwall 直线变墙awall 弧线变墙trqx 清理柱墙线win 边开窗、门、空墙洞(不认wall层)swin 边开窗、门、空墙洞mwin 中开窗、门、空墙洞awin 开弧窗lwin1 二门铝合金窗lwin2 三门铝合金窗door1 单开门door2 双开门door3 卷廉门sdt 平、立面梯gj1 画线钢筋gj 线变钢筋wggj 网状布筋ptgj 画点钢筋gj2 画箍筋gjgj 画拉筋gjwg 钢筋弯勾bgj 画楼板钢筋lgj 画梁钢筋zgj 画柱钢筋chdgj 钢筋修改cbz 单段点钢筋标注dcbz 多段点钢筋标注agjbz 弧点钢筋标注pgjbz 平面钢筋标注1pbz 平面钢筋标注2gjbz 钢筋线上标注jbz 标注箭头gjgs 计算钢筋根数clb2 自动成表chgl 重建图中钢筋关联gjbgl 重建表中钢筋关联chgjtj 修改钢筋统计属性delxst 解除关联gjb 钢筋型式jsgjl 计算单根长gjdz 计算钢筋单重gjzc 计算钢筋总长chgjb 修改单根长、根数gjtj 钢筋统计生成材料表chclb 修改数量、单重chgjgg 修改钢筋直径.根数chgs 更新钢筋表编号.直径.根数chgjbh 检查合并编号.修改直径.根数chgjggb 图中钢筋规格按表中刷新mgjbh 编号后移delgjkh 空号删除ymj 埋件设置mjbz 埋件标注chmj 埋件修改mjtj 埋件统计repk pkpm图转换为ZDMrepk1 pkpm图转换为GEDItm 调整重叠标注zbxy 写坐标xhxy 生成坐标表cxy 改坐标jl 连接地形线chel 修正高程cbg 修改设置等高线高程gcd 修改设置高程点高程chgc 删除地形重线、重点getz 获取任意点高程closelt 虚线变实openlt 虚线恢复pc 高程点改为园gclx 等高线连线dkgc 设置陡坎高程dgx 绘制坡底线bzzh 自动生成管线桩号bzzh1 选桩号线标注桩号bzzh3 选点标注桩号bzzh2 沿曲线偏移标注桩号lxzh 延伸修剪桩号线zhch 修改桩号pbg 设置中心线高程cpbg 修改中心线高程getpz 获取中心线上任意点高程upipe 更新高程数据dxpm 地形图切剖面gcbc 高程标尺杆dml 绘断面开挖线djxsj 生成断面数据文件djx 生成平面开挖线pipedm 管线断面展开pdm 绘制断面管线pbg 标注管线高程dmarea 计算断面面积calarea 生成工程量表pjarea 计算面积均值均值chzh 给面积值重赋桩号asx 修改面积值类型属性cha 检查面积范围dxsolid 生成实体地面dxsolid1 三维三角面转实体tran3dp 二维多段线转三维多段线wedst1 生成楔形多边挖方实体wedst2 生成楔形多边填方实体extwf 梯形延伸挖方实体exttf 梯形延伸填方实体calwtf 计算挖填方dkhf 地块划分atw 计算区域挖填方量caltw 计算区域局部挖填方量tjtw 分类汇总挖填方量chtw 修改设计高程重算挖填方量gcc 获得地面高程及平整后高差addtw 填挖方量累加chsx 修改挖填数字属性chdkbh 修改地块编号fgdgx 网格划分bgbz 标注设计标高地块编号caltw 计算区域局部挖填方量addbp 方格区挖填方量汇总addtw 填挖方量累加chbg 修改设计标高地块编号chsx 修改挖填数字属性tjtw 分类汇总挖填方量chtw 修改设计高程重算挖填方量calkr 库容计算addkr 库容汇总hdarea 河道断面计算tzdm 绘堤、渠纵断面ylqx 绘堰面曲线dzcs 给地质断面线赋值zsize 给桩号线赋值calz 计算桩长zjjbg 计算桩间距、桩底高程caldc U型渡槽计算gqgl 工程量、工期关联sgjd 绘、修改进度横道sgtj 统计生成强度曲线sggl 重建工程量、横道关联sgrg 生成单类人工曲线sgzrg 生成总人工曲线chsh 修改形符号高、宽dmfh 自然地面线dmfh1 夯实地面线ymfh 岩面线dmfh2 短斜线dmfh3 干砌石三石块dmfh6 干砌石单石块dmfh4 浆砌石三石块dmfh5 浆砌石单石块wline 水面线pdx 坡度线dwx 堤围线dkx 陡坎线tlx 铁路线arcpan 圆.弧柱面线hf 焊缝点.线hwgb 花纹钢板bzline 线标记blck1 专业图块管理BLK1 制作专业块INST 插入专业块COINS 连续插入专业块AINS 曲排专业块DELB1 专业块删除RENBLK 专业块改名EBLCK 队块删除INSB 队块插入MBLCK1 队块纵移动MBLCK2 队块横移动blck 用户图块管理BLK 制作用户块INS 插入用户块INLAY 插入块层DELB 用户块删除RENB 用户块改名ZOOMB 块放大JDCK 交点插用户块PTCK 节点插用户块word 词库管理dwgtxt 文件名改图号名、目录存入dwgjs 目录查看dwgdir 生成目录eess 电气元件绘制insparts 电气元件插入resparts 电气元件替换eesa 电气设备布置cirpoint 电缆布置dz 回路号关联dzt 选回路号生成端子图dzt1 由数据文件生成端子图dzt 由图面生成dzcx 端子出线cdz 修改关联delx 解除关联terminal 手动生成端子图DXBJ 多线并接eb 元件块管理INST2 插入元件块DELB2 元件块删除RENBLK2 元件块改名ZOOB2 元件块放大node 生成接线圆点sdnode 生成接线实点esdata1 电气设备符号加数据esbs 生成电气设备表material 电气材料表equipment 电气设备表installation 电气安装表erminal 端子表brightness 光字牌tag 电气标签框fmx 管件插入refm 管件替换2dps 布双线管2dpd 布单线管wt 直线变管chpip 管道修改fm 平面阀门cfm 立面阀门fl 法兰插入pwt 焊接弯头isol 绘轴测管道isodj 轴测管道倒园角isod 轴测管尺寸标注isoup 尺寸更新为轴测标注dp 绘3d单线管道3dpf 单线管园角dx 单线管连接ch3dp 3d单线管转双线管clks 水电材料入表1clks1 水电材料入表2clkd 火电材料入表chclb 修改数量、单重gdzk 管道展开图WGZK 弯管管节展开图YTZK 偏心圆台管展开CGZK 叉管展开图YSTZK Y形三通展开YSTZK1 不等径Y形三通展开CGZK1 叉管展开图tyl 点投影线rl 画L双线、角钢、槽钢tranwps EXCE.word表格转换为DWGpmx 斜剖面线hntpm 混凝土剖面gjpm 钢筋混凝土剖面eqpm 二期混凝土剖面ofl 比例偏移ofq 沿曲线偏移rc 画矩形cl 圆.弧中心线cjx 矩形中心线lc 两线中心线jxkd 矩形孔洞kd 圆形孔洞ydx 圆管折断线dmx 图折断线sss 选择拷贝的物体ccm 拷贝替换mc 定距移动拷贝copylayer 层间拷贝cprt 拷贝旋转sccp 缩放拷贝blkdwg 图案块制作insdwg 图案块插入tatc 图案填充trdwg 矢量图裁减trimg 裁剪旋转缩放光栅图trimage 裁剪多幅光栅图hdwg 封闭区消隐hh 改虚线ee 删除线hist 边界内掩盖hist1 边界外掩盖hidetxt 文字掩盖imb 调整显示顺序delhid 删除掩盖物jddk 交点断开liex 多线伸剪le 单线伸剪scst 比例缩放scc 放大详图rst 正交拉伸mtxt 互换移动cpb 拷贝断开ejl 删除连接std 单个尺寸驱动sjd 角度尺寸驱动qg 组操作cr 改性质cxk 改线宽cfn 分类选择clayer 分类删除、改层openpl 打开复合线bpl 炸开复合线jline 断线连接alpl 线上加点epl 拖动线上加点smi_spline 模拟光滑曲线cll 改线.圆.弧chmj 修改矩形_ccr 改园直径chtc 修改填充比例trqx 清理封闭区线delpl 清除垃圾tr2d 实体拉伸3dl 绘3d线3dc 线变三维实体dw 空间定位vv 空间视图转换clay 控制图层userc 制作简化命令data 加扩展数据delx 删除扩展数据cxdata 修改扩展数据cdata 检测扩展数据gdata 提取扩展数据jspj 两数平均、相减ds 两线测距测角lcal 长度计算acal 面积计算calc 计算型心、惯性矩getsx 提取型心、惯性矩数据tran_dw 单位换算bcz 表插值计算ljhtj 零件统计ljs 字串统计areatj 面积统计addl 长度统计cltj 单表汇总clrd 多表输出数据addcl 多表汇总提取btj 块统计hzqx 选函数式曲线绘制rxy 选数据文件曲线绘制bant dwg图减肥bzsd 常用标注设定cod 选线标注dp 选点标注c2 两点标注qd 多能标注adim 弧长标注jdim 尺寸合并bdim 尺寸分开trd 引线取齐ne 更改文字dtm 移动旋转文字chjt 改标注样式为圆点up 标注更新chd 尺寸检查chbh 编号后移delkh 空号删除ltxt 单线标字bh 多线标字lbh 连续标号ljh 文字标注bg 水规标高jzbg 建规标高cbgbz 修改标高字高zhbz 柱号标注pd 坡度标注pqh 剖切标注jt 制作箭头ljbz 零件标注sbh 设备标注zdh 支吊标注hjfh 焊接标注jdbz 粗糙度标注gc 公差标注intxt 单行文字txtc 多行文字txtl 带下划线文字txtjt 带箭头文字txtsm 文字说明cjtxt 园.矩形内写字vtxt 文本显视txtrd 文字输出number 行列号输入txtp 文字入表ttab 表格文字中对齐mt 文字互换ct 修改文本chtp 修改文字基点atth 属性文字改文本文字rtext 旋转文字thtxt 字串替换chgtxt 文字替换szth 数字替换ctxth 改字高宽chzx 修改字型trdx 文字改大小写cjb 改角标符btext 字串断开btxtl 断中西文保留空格cbtxt 断中西文消除空格btxt 字串炸开jtxt 字串合并sctxt 字串缩放jtxth 文字横排jtxtc 文字曲排txts 文字竖排ljhj 文字对齐jtxtp 选择文字段落重排jtextp 输入文字段落重排。
