§6—3棘轮机构和槽轮机构
机械基础课件棘轮结构槽轮机构
图 1 1 棘轮机构的工作原理
图 1 1 棘轮机构的模型
如果要求摇杆往复摆动时都能使棘轮向同一方向转动; 则可采用图1 2所示的双动式棘轮机构; 驱动棘爪可制成 钩头见图1 2a或直头见图1 2b;
图 1 2 双动式棘轮机构 a 钩头双动式棘爪; b 直头双动式棘爪
图 1 2 双动式棘轮机构模型 a 钩头双动式棘爪;
图 2 6转角可调的棘轮机构
图 2 6转角可调的棘轮机构模型
3 棘轮机构的特点与应用
棘轮机构结构简单; 加工容易; 改变转角大 小方便; 可实现送进如图1 7所示 制动如图1 8所 示及超越如图1 9所示等功能; 故广泛应用于各种 自动机械和仪表中; 其缺点是在运动开始和终止 时; 棘轮和棘爪间都产生冲击; 因此不宜用在具有 很大质量的轴上;
图2 4所示的是电影放映机卷片机构; 槽 轮2具有四个径向槽; 拨盘1上装一个圆销A; 拨 盘转一周; 圆销A拨动槽轮转过1/4周; 胶片移动 一个画格; 并停留一定时间即放映一个画格; 拨盘继续转动; 重复上述运动; 利用人眼的视 觉暂留特性; 当每秒放映24幅画面时即可使人 看到连续的画面;
图 2 4 卷片槽轮机构
图 2 4 卷片槽轮机构模型
又如图2 5所示的六角车床刀架的转位 槽轮机构; 刀架3上可装六把刀具并与具有相 应的径向槽的槽轮2固连; 拨盘上装有一个圆 销A; 拨盘每转一周; 圆销A进入槽轮一次; 驱 使槽轮即刀架转60°; 从而将下一工序的刀 具转换到工作位置来自 图 2 5 刀架转位槽轮机构
2 常用棘轮机构的类型 1 单向外啮合棘轮机构; 如图1 3所示; 其特点是棘
轮上的齿做在棘轮的外缘上;作单向间歇运动;
图1 3
2 内啮合的棘轮机构; 如图1 4所示; 其特点 是棘轮上的齿做在棘轮的内缘上;作单向间 歇运动
4种常见的间歇运动机构
在各类机械中,常需要某些构件实现周期性的运动和停歇。
能够将主动件的连续运动转换成从动件有规律的运动和停歇的机构称为间歇运动机构。
而实现间歇运动的四种常用机构分别为:棘轮机构、槽轮机构、凸轮式间歇运动机构和不完全齿轮机构。
一、棘轮机构棘轮机构的类型很多,从工作原理上可分为轮齿啮合式和摩擦式棘轮机构;从结构上可分为外啮合式和内啮合式棘轮机构;从传动方向上分为单向(单动和双动)式和双向式棘轮机构。
棘轮机构是把摇杆的摆动转变为棘轮的间歇回转运动。
其优点轮齿式棘轮机构运动可靠,棘轮转角容易实现有级调节,但在工作过程中棘爪在齿面上滑行,齿尖易磨损并伴有噪音,同时为使棘爪能顺利落入棘轮槽,摇杆摆角应略大于棘轮转角,这样就不可避免地存在空程和冲击,在高速时尤其严重,所以常用在低速、轻载下实现间歇运动。
摩擦式棘轮机构传递运动平稳、无噪声,棘轮转角可作无级调节。
图1 单向轮齿啮合式棘轮但由于运动准确性差,不宜用于运动精度要求高的场合。
在工程实践中,棘轮机构常用于实现间歇送进(如牛头刨床)、止动(如起重和牵引设备中)和超越(如钻床中以滚子楔块式棘轮机构作为传动中的超越离合器,实现自动进给和快速进给功能)等场合。
图2 摩擦式棘轮二、槽轮机构槽轮机构又称马尔他机构或日内瓦机构,也是常用的间歇运动机构之一。
普通平面槽轮机构有外接式槽轮机构(图3)和内接式槽轮机构(图4)两种类型。
它主要是由带有均布的径向开口槽的槽轮2、带有圆柱销A的拔盘1以及机架组成。
图3 外接式槽轮机构图4 内接式槽轮机构槽轮机构的工作过程是:主动拨盘1上的圆柱销A进入槽轮2上的径向槽以前,拔盘上的凸锁止弧α将槽轮上的凹锁止弧β锁住,则槽轮静止不动。
当拔盘圆柱销A进入槽轮径向槽时,凸、凹锁止弧刚好分离,圆柱销可以驱动槽轮转动。
当圆柱销脱离径向槽时,凸锁止弧又将凹锁止弧锁住,从而使槽轮静止不动。
因此,当主动拨盘作连续转动时,槽轮被驱动作单向的间歇转动。
外接式槽轮机构的主动拨盘1与槽轮2转向相反;内接式槽轮机构的主动拨盘1与槽轮2转向相同,且传动平稳、占空间小,槽轮停歇时间较短。
6-3-1 《棘轮、槽轮机构》练习题
四川省成都市温江区燎原职业技术学校数控汽修专业部升学班《机械基础》复习资料 第 1 页 ☼ 6-3-1《棘轮、槽轮机构》练习题 ☼班级 姓名 学号一、填空题:1、将主动件的 转换为 的周期性运动的机构,称为间歇动动机构。
2、棘轮机构主要由 、 和 组成。
3、槽轮机构的主动件是 ,它以等角速度做 运动,具有 槽的槽轮是从动件,由它来完成间歇运动。
4、为保证棘轮在工作中的 可靠和防止棘轮的 ,棘轮机构应当装有止回棘爪。
5、单圆销外啮合六槽轮机构,曲柄转一周需6秒,则槽轮每次运动转 度,每次停歇 秒。
6、在间歇运动机构中能将主动件的连续转动变成从动件的间歇转动的是 和 。
7、单圆销外啮槽轮机构,它是由曲柄 、 以及机架等组成。
8、槽轮机构能把主动件的 转动转换为从动件周期性的 运动。
9、有一双圆销槽轮机构,其槽轮有6条径向槽,当主动件拨盘转二圈时,槽轮完成 次动作,转过 度。
10、在槽轮机构中,要使主、从动件转向相同,应采用 槽轮机构。
二、判断题:1、间歇齿轮机构是由齿轮传动演变而来的,所以齿轮传动的传动比计算方法同样适用于间歇齿轮机构。
( )2、内啮合槽机构中槽轮的旋转方向与曲柄的旋转方向是一致的,而外啮合槽轮机构则相反。
( )3、槽轮机构中槽轮的转角大小是可以调节的。
( )4、槽轮机构的停歇和运动时间取决于槽轮的槽数和圆柱拨销数。
( )5、凸轮机构、棘轮机构、槽轮机构都不能实现间歇运动。
( )6、单向间歇运动的棘轮机构,必须要有止回棘爪。
( )三、选择题:1、六角车床的刀架转位机构是采用的( )。
A 、凸轮机构B 、棘轮机构C 、槽轮机构D 、齿轮机构2、拨盘转一周,槽轮作一次反向间歇转动的槽轮机构是( )槽轮机构。
A 、单圆销外啮合B 、双圆销外啮合C 、单圆销内啮合3、某单圆销六槽外啮合槽轮机构,若主动件曲柄转一周,则槽轮转( )周。
A 、1B 、1/4C 、1/6D 、1/84、槽轮机构的主动件在工作中做( )。
机械基础课件棘轮结构槽轮机构[可修改版ppt]
一、 棘轮机构
1、棘轮机构的工作原 理
棘轮机构是一种 常用的间歇机构, 主要 由棘轮、 棘爪和机架组 成。
棘轮机构是一种常用的间歇机构, 其工作原理见 图1- 1。棘轮3与轴用键连接, 弹簧5用来使制动棘爪4 和棘轮3保持接触, 驱动棘爪2与连杆机构的摇杆1组 成回转副N。摇杆空套在轴上, 可自由摆动。 当摇杆 逆时针摆动时, 驱动棘爪便插入棘轮的齿槽中, 推动棘 轮转过一定角度, 而制动棘爪则在棘轮的齿上滑过; 当摇杆顺时针摆动时, 驱动棘爪在棘轮的齿上滑过, 而制动棘爪将阻止棘轮作顺时针转动, 故棘轮静止不 动。 因此, 摇杆作连续的往复摆动时, 棘轮作单向间歇 转动。
啮合槽轮机构, 如图2 - 2所示, 其拨盘1与 槽轮2转向相反;
1 2
图 2-2
二是内啮合槽轮机构, 如图2 - 3所示, 其拨盘1与槽轮2 转向相同。 一般常用外啮合槽轮机构。
2 拨盘1
图 2-3
3. 槽轮机构的特点与应用 槽轮机构结构简单、 工作可靠, 机械效率高,
在进入和脱离接触时运动比较平稳, 能准确控制转 动的角度。 但槽轮的转角不可调节, 故只能用于定 转角的间歇运动机构中, 如自动机床、 电影机械、 包装机械等。
图 1- 1 棘轮机构的工作原理
图 1 - 1 棘轮机构的模型
如果要求摇杆往复摆动时都能使棘轮向同一方向转动, 则可采用图1 - 2所示的双动式棘轮机构。 驱动棘爪可制 成钩头(见图1- 2(a))或直头(见图1 - 2(b))。
图 1 - 2 双动式棘轮机构 (a) 钩头双动式棘爪; (b) 直头双动式棘爪
图1- 5(a)双向棘轮机构模型
图1 - 5(a)可变向棘轮机构模型
2、棘轮转角的调节
棘轮结构、槽轮机构-(公开课专用)PPT课件
7
图 5 - 2 双动式棘轮机构
(a) 钩头双动式棘爪; (b) 直头双动式棘爪
2021/6/7
8
图 5 - 2 双动式棘轮机构模型 (a) 钩头双动式棘爪;
2021/6/7
9
2. 常用棘轮机构的类型 (1) 单向外啮合棘轮机构, 如图5 - 3所示。 其特
点是棘轮上的齿做在棘轮的外缘上,作单向间歇运动。
开始和终止时, 棘轮和棘爪间都产生冲击, 因此不 宜用在具有很大质量的轴上。
2021/6/7
19
图5 - 7所示的牛头刨床工作台的横向进给机构利用棘 轮机构实现正反间歇转动, 然后通过丝杠螺母带动工作台 作横向间歇送进运动。
2021/6/7
20
2021/6/7
图 5 - 7 牛头刨床进给棘轮机构
30
2021/6/7
图 5 - 10双圆销外啮合槽轮机构
31
2. 槽轮机构的基本形式 槽轮机构有两种基本形式, 一是外
啮合槽轮机构, 如图5 - 11所示, 其拨盘1与 槽轮2转向相反;
1 2
图 5-11
2021/6/7
32
二是内啮合槽轮机构, 如图5 - 12所示, 其拨盘1与槽轮2 转向相同。 一般常用外啮合槽轮机构。
2021/6/7
图5 - 3
10
(2) 内啮合的棘轮机构, 如图5 - 4所示。其 特点是棘轮上的齿做在棘轮的内缘上,作 单向间歇运动
2021/6/7
图5-4
11
(3) 双向棘轮机构, 如图5 - 5所示。 图5 - 5(a) 所示为矩形齿双向棘轮机构, 当棘爪1处于实线 位置时, 棘轮2作逆时针间歇转动; 当棘爪处 于图示虚线位置时, 棘轮作顺时针间歇转动。 图5 - 5(b)所示为回转棘爪式双向棘轮机构。

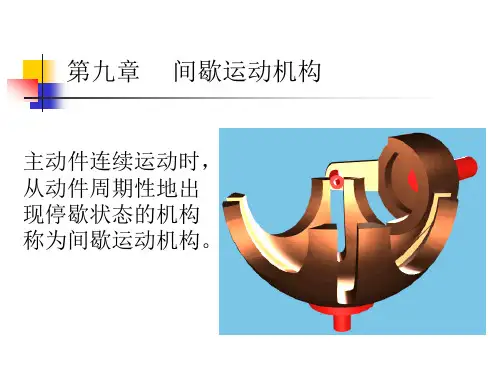

棘轮和槽轮
间歇运动机构
主动件连续运动时, 从动件周期性地出 现停歇状态的机构 称为间歇运动机构。
9.1 棘轮机构
9.1.1 棘轮机构的工作原理和类型
外啮合棘轮机构: 摇杆1; 棘轮2; 棘爪3; 轴4; 止回棘爪5; 簧片6。
二、棘轮机构的类型
常用棘轮机构可分为轮齿式与摩擦式两大类
单动式棘轮机构 轮棘 齿轮 式机 构 单向式棘轮机构 双动式棘轮机构 双向式棘轮机构
不完全齿轮机构的类型
外啮合传动
内啮合传动
齿轮齿条啮合传动
不完全齿轮机构的应用
不完全齿轮机构的特点
结构简单,制造方便,从动轮的运动时间和 停歇时间的比例不受机构结构的限制。 没有瞬心线附加杆的不完全齿轮,从动件在 转动开始和末了时冲击较大,只宜用于低速 轻载的场合。 不完全齿轮机构多用在一些有特殊运动要求 的专用机械中。
棘 轮 机 构
摩棘 擦轮 式机 构
偏心楔块式棘轮机构
滚子楔紧式棘轮机构
单动式棘轮机构
双动式棘轮机构( ) 双动式棘轮机构(1)
双动式棘轮机构( ) 双动式棘轮机构(2)
可变向棘轮机构
双向式棘轮机构
摩擦式棘轮机构
内啮合棘轮机构棘条机构来自棘轮转角大小的调整1 采用棘轮罩 2 改变摆杆摆角 3 多爪棘轮机构
得点
o′
5以O`为圆心,O`B 为半 径画圆交齿根圆于 点E 6 连CE得轮齿工作 面, 连BE得全部齿形。
9.1.4 棘轮机构的特点和应用
棘 轮 机 构
棘 轮 机 构
防止逆转的棘轮机构
棘轮机构的特点
1轮齿式棘轮机构:结构简单运动可靠,棘轮 的转角容易实现有机的调节。但此种机构在回 程时,棘爪在棘轮齿背上划过有噪音;在开始 和终了时有冲击,运动平稳性差。棘轮齿易磨 损,常用于低速轻载等场合。 2 摩擦式棘轮机构:传递运动较平稳,无噪音, 棘轮的转角可作无级调节,但运动准确性差, 不宜用于精度要求高的场合。
机械基础-棘轮结构、槽轮机构ppt课件
编辑版pppt
2
一、 棘轮机构
1、棘轮机构的工作原 理
棘轮机构是一种 常用的间歇机构, 主要 由棘轮、 棘爪和机架组 成。
编辑版pppt
3
棘轮机构是一种常用的间歇机构, 其工作原理见 图1- 1。棘轮3与轴用键连接, 弹簧5用来使制动棘爪4 和棘轮3保持接触, 驱动棘爪2与连杆机构的摇杆1组 成回转副N。摇杆空套在轴上, 可自由摆动。 当摇杆 逆时针摆动时, 驱动棘爪便插入棘轮的齿槽中, 推动棘 轮转过一定角度, 而制动棘爪则在棘轮的齿上滑过; 当摇杆顺时针摆动时, 驱动棘爪在棘轮的齿上滑过, 而制动棘爪将阻止棘轮作顺时针转动, 故棘轮静止不 动。 因此, 摇杆作连续的往复摆动时, 棘轮作单向间歇 转动。
编辑版pppt
16
图 2- 6转角可调的棘轮机构
编辑版pppt
17
图 2- 6转角可调的棘轮机构模型
编辑版pppt
18
3、 棘轮机构的特点与应用
棘轮机构结构简单, 加工容易, 改变转角大 小方便, 可实现送进(如图1- 7所示)、 制动(如图1 - 8所示)及超越(如图1 - 9所示)等功能, 故广泛应 用于各种自动机械和仪表中。 其缺点是在运动
编辑版pppt
29
1 3
11 22
图 2- 1 外啮合槽轮机构
编辑版pppt
30
图 2- 2双圆销外啮合槽轮机构
编辑版pppt
31
2. 槽轮机构的基本形式 槽轮机构有两种基本形式, 一是外
啮合槽轮机构, 如图2 - 2所示, 其拨盘1与 槽轮2转向相反;
1 2
图 2-2编辑版pppt
32
二是内啮合槽轮机构, 如图2 - 3所示, 其拨盘1与槽轮2 转向相同。 一般常用外啮合槽轮机构。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
槽轮机构
二、槽轮机构
1.槽轮机构的组成
槽轮机构如图6-33所示。它由带圆柱销的主动拨盘与带径向槽的从动槽轮及机架组成。拨盘以等角速度作连续回转,槽轮则时而转动,时而静止。当圆柱销未进入槽轮的径向槽时,槽轮的内凹弧被拨盘的外凸圆弧卡住,槽轮静止不动。图6-33a为圆柱销刚开始进入槽轮径向槽时的位置。这时槽轮的内凹弧也刚好开始被松开,槽轮受圆柱销的驱使而转动。当圆柱销在另一边离开径向槽时(图6-33b),内凹弧又被卡住,槽轮又静止不动,直至圆柱销再一次进入槽轮的下一个径向槽时,又重复上述的运动。拨盘每转一周(2π),槽轮转过2转角。
摩擦式棘轮机构是一种无棘齿的棘轮,靠摩擦力推动棘轮转动和止动,如图6-31所示,棘轮是通过与右棘爪之间的摩擦来传递转动的,图示为逆时针转动,上棘爪是用来作反向制动用的。
(5)防止逆转的棘轮机构
棘轮机构中棘爪常是主动件,棘轮是从动件。如图6-32所示,起重设备中常应用这种机构,图示当转动的鼓轮带动物件上升到所需的高度位置时,鼓轮就停止转动,棘爪依靠弹簧嵌入棘轮的轮齿凹槽中,这样就可以防止鼓轮在任意位置停留时会产生的逆转,保证起重工作安全可靠。
复习
学生回答问题各部分的作用
学生回答问题棘轮的分类类型
教师演示
举例分析
教师归纳,得出结论
图6-33
2.槽轮机构的特点与应用
①图6-34为槽轮机构应用在电影放映机上的卷片机构。为适应人们的视觉暂留现象,要
求影片作间歇运动,槽轮开有4个径向槽,当传动轴带动圆柱销每转过一周时,槽轮转过90°
,所以能使影片的画面有一段停留时间。
②图6-35为转塔车床的刀架转位机构。为了按照零件加工工艺的要求,能自动地改变需
间歇机构类型很多,只介绍常用的棘轮机构和槽轮机构。
一、棘轮机构
1.棘轮机构的组成
如图6-28所示,该机构由棘轮、棘爪和机架等组成。当摇杆向左摆动时,装在摇杆上的
棘爪嵌入棘轮的齿槽内,推动棘轮朝逆时针方向转过一角度;当摇杆向右摆动时,棘爪便在棘轮
的齿背上滑回原位,棘轮静止不动。为了使棘轮的静止可靠和防止棘轮的反转,在机架上安装止
课时授课计划
第16周编号033
班别
14数控一班
14数控二班
日期
星期节星期节
星期节星期节Leabharlann 课题§6—3棘轮机构和槽轮机构
课型
新授
课时
2H
教具
多媒体教学
教学目标:
熟悉棘轮机构和槽轮机构的组成及运动特点
教学重点:
棘轮机构和槽轮机构的运动特点
教学难点:
棘轮机构和槽轮机构运动特点比较
复习旧课要点:
凸轮机构的结构及其应用
时,棘轮即可获得顺时针单向间歇运动。
图6-28图6-29
(3)双动式棘轮机构
双动式棘轮机构如图6-30所示,它同时应用两个棘爪,分别与棘轮接触。当主动件作往复摆动时,两个棘爪都能先后使棘轮朝同一方向转动。棘爪的爪端形状可以是直的,也可以是带钩头的,这种机构使棘轮转速增加一倍。
图6-28
4)摩擦式棘轮机构
要的刀具,采用了槽轮机构。刀架上装有6种可以变换的刀具,槽轮上开有6个径向槽,当圆柱
销进、出槽轮一次,推动槽轮转60°,这样可以间歇地将下一工步需要的刀具,依次转换到工
作位置上。
图6-34图6-35
小结:
间歇运动机构是将连续转动转变成间歇的运动,按间歇运动的特点,可选用棘轮机构或槽轮机构,前者从动轮的转角可以在小范围内随意调整,而且转角较小;后者转角成固定的90°,60°和45°,不能任意调整。
回棘爪。这样,当曲柄作连续回转时,棘轮只能作单向的间歇运动。
2.棘轮机构的类型
(1)单向式棘轮机构
单向式棘轮机构如图6-28所示。
(2)双向式棘轮机构
双向式棘轮机构如图6-29所示,把棘轮的齿制成矩形,棘爪制成可翻转的。当棘爪处在
图示位置B时,棘轮获得逆时针单向间歇运动;而当把棘爪绕其销轴A翻转到虚线所示位置B′
布置作业:
P981415 16
教学后记:
课 时 授 课 计 划
教学过程
方法
【复习】凸轮机构是具有一定形状的凸轮、从动件、机架组成的高副机构,主要用于转换运动形式,它可以将凸轮的连续转动或移动转换为从动件的连续或间歇的往复移动或摆动。
§6—3棘轮机构和槽轮机构
将主动件的均匀转动转换为时转时停的周期性运动机构,称为间歇运动机构,例如牛头刨床工作台的横向进给运动,电影放映机的送片运动等都用有间歇运动机构。
