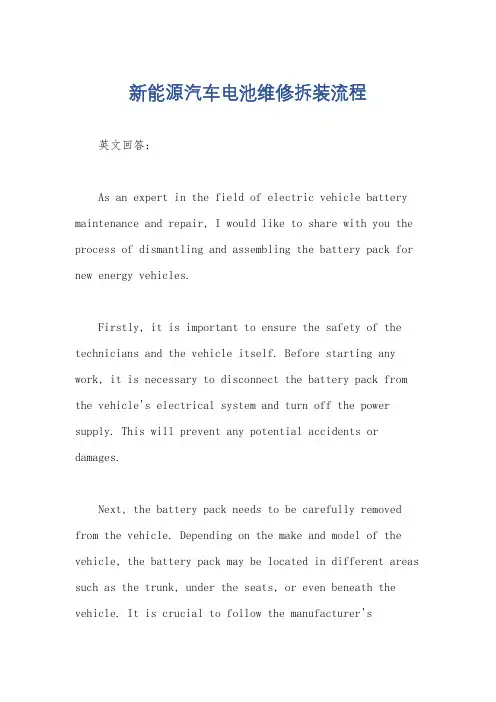

新能源汽车电池维修拆装流程英文回答：As an expert in the field of electric vehicle battery maintenance and repair, I would like to share with you the process of dismantling and assembling the battery pack for new energy vehicles.Firstly, it is important to ensure the safety of the technicians and the vehicle itself. Before starting any work, it is necessary to disconnect the battery pack from the vehicle's electrical system and turn off the power supply. This will prevent any potential accidents or damages.Next, the battery pack needs to be carefully removed from the vehicle. Depending on the make and model of the vehicle, the battery pack may be located in different areas such as the trunk, under the seats, or even beneath the vehicle. It is crucial to follow the manufacturer'sinstructions and use the appropriate tools to disconnectand remove the battery pack.Once the battery pack is removed, it can be disassembled for maintenance or repair. This processinvolves carefully removing the outer casing and separating the individual battery modules. It is important to handlethe battery modules with caution as they can be heavy and contain hazardous materials.During the repair process, any faulty or damagedbattery modules can be identified and replaced. This may involve testing each module individually and comparing the results to determine which ones need to be replaced. It is important to use compatible replacement modules and ensure they are properly connected to the rest of the battery pack.After the necessary repairs or replacements have been made, the battery pack can be reassembled. This involves reconnecting the battery modules, securing them in place, and reinstalling the outer casing. It is important todouble-check all connections and ensure that everything isproperly aligned before proceeding.Once the battery pack is reassembled, it can be safely installed back into the vehicle. This process isessentially the reverse of the removal process, following the manufacturer's instructions and using the appropriate tools. It is important to ensure that all connections are secure and that the battery pack is properly aligned within the vehicle.In conclusion, the process of dismantling and assembling the battery pack for new energy vehiclesinvolves ensuring safety, carefully removing the battery pack, disassembling it for maintenance or repair, replacing faulty modules, reassembling the battery pack, and reinstalling it back into the vehicle. It is crucial to follow the manufacturer's instructions, use the appropriate tools, and handle the battery pack and modules with caution.中文回答：作为新能源汽车电池维修领域的专家，我想与大家分享一下新能源汽车电池包的拆装流程。

拆装混合动力汽车动力蓄电池包

二、任务实施
（一）准备工作
阅读《混合动力及纯电动车型维修安全规范》。搭载电动力系统的混合动力及纯电动车型，整车涉及高压的部分有：整车橙色线束、动力蓄电池包、高压配电箱、车载充电器、太阳能充电器(装有时)、驱动电机控制器总成、DC与空调驱动器总成、电动力总成、电动压缩机总成、电加热芯体PTC、空调配电盒、漏电传感器等。为确保维修人员人身安全，避免违规操作引起安全事故，在进行高压电器维修时，请严格按以下要求及规范执行：
二、任务实施
（一）准备工作 2.安全维修操作规范
（4）调试高、低压系统注意事项： ①调试低压前必须断开紧急维修开关。 ②调试高压时，必须由专职监护人指挥装配紧急维修开关。 ③调试高压必须在低压调试好的前提下调试，便于判断动力蓄电池包是否漏电，如有漏电情况应及时检查，不能进行高压调试。（5）拆装动力蓄电池包总成时，首先把高压配电箱连接高压线束插接件用绝缘胶带缠好，拆装过程不要损坏线束，以免发生触电危险。（6）检修或更换高压线束、油管等经过车身钣金孔的部件时，需注意检查与车身钣金的防护是否正常，避免线束、油管磨损。
二、任务实施
（一）准备工作 3.安全维修注意事项
（7）放下车辆前应先举升车辆，将安全保险拉开，再按下降手柄使车辆缓慢下降至举升臂放至最低为止，移开举升臂，驶出车辆。（8）举升器不得频繁起落。（9）有人作业时严禁升降举升机。（10）发现操作机构不灵，电机不同步，托架不平或液压部分漏油，应及时报修，不得带故障操作。（11）作业完毕应清除杂物，打扫举升机周围以保持场地整洁。（12）除维护及小修项目外，其他烦琐笨重作业，不得在举升机上操作。（13）定期排除举升机油缸积水，并检查油量，油量不足应及时加注相同牌号的液压油。应坚持每天检查举升机各传动机构、链条、钢丝绳、锁止装置、各部位润滑及工作情况。

双擎卡罗拉THS技术解析——构造篇(二)

双擎卡罗拉THS技术解析——构造篇(二) 作者：江苏高惠民来源：《汽车维修与保养》 2016年第11期(接上期)1.辅助蓄电池(直流12V铅蓄电池)向电气部件(如前照灯、音响设备以及各 ECU)供电。

2.混合动力蓄电池(HV蓄电池)的功能是存储电机 MG1 和电机MG2产生的电能。

同时，当使用电动机驱动车辆时，HV蓄电池向MG1和MG2供电。

空调工作时，通过DC-AC电压转换，向压缩机供电。

为控制车辆正常运行，HV蓄电池和辅助蓄电池都需要正常工作。

HV蓄电池采用镍氢(Ni-MH)蓄电池，单体数量168个，6个单体组成1个模块，共28个模块(图8)。

3.在HV蓄电池模块电路中串联了维修塞把手，用于手动切断高压电路，这样确保维修期间的安全性。

电路中还安装了可检测维修塞把手安装状态的互锁开关。

把手解锁时，互锁开关关闭，动力管理控制ECU(HV CPU) 切断系统主继电器。

因此，为确保操作安全，拆下维修塞把手前务必将电源开关置于OFF位置。

高压电路的主熔丝(125A)位于维修塞把手内，如图9所示。

4.在HV蓄电池接线盒中安装了3个继电器SMR。

SMR是根据来自动力管理控制ECU(HVCPU) 的信号以连接和断开HV蓄电池和电源电缆的继电器。

SMRB：位于HV蓄电池正极侧。

SMRG：位于HV蓄电池负极侧。

SMRP：位于连接至预充电电阻器的蓄电池负极侧(图10)。

图11所示为SMR继电器接通与断开工作顺序。

电源开关接通(READY ON)SMR时的工作情况:首先SMRB和SMRP依次接通，可使电流流经预充电电阻器。

保护电路中的触点以防涌入电流造成损坏。

SMRG接通可使电流绕过预充电电阻器。

然后SMRP断开。

电源开关关闭(READYOFF)SMR 时的工作情况：首先SMRG断开。

然后1SMRB断开。

5.HV蓄电池在充电和放电过程中会产生热量。

如果蓄电池温度过度升高，则蓄电池性能将下降。

HV镍氢蓄电池工作温度在10～40℃，能输出较大功率密度，HV镍氢输出功率密度与温度关系如图12所示。

2新能源汽车高压安全

IT网络系统要求高压用电设备要等电位联结，等电位联结是将电气装置外露的金属及可导电部分与人工或自然接地体同导体连接起来，以达到减少电位差，称为等电位联结。
注意：高压部件的等电位联结螺栓的扭紧力矩应符合维修手册标准要求，没有正确拧紧电位补偿螺栓会造成生命危险。再次安装时，需要彻底清洁螺栓接触面以及螺纹孔内部，按照标准拧紧扭矩拧紧电位补偿螺栓，并让另一个人检查扭矩，两位人员在文档上进行记录和签名。
高压电缆屏蔽
因为新能源车高压和大的交流产生的电磁场干扰，以及电器元器件的快速通断产生的电磁干扰，考虑到电磁干扰的因素，整个高压系统均由屏蔽层全部包覆。
高压线束采用橙色线缆并用橙色波纹管对其进行防护。同时高压连接器也标识为橙色，起到警示作用。高压连接器防护等级设计要求满足IP67，保证防尘和涉水安全。 IP指防护安全级别，IP后的第一个数字为固态防护等级，第二个数字为液态防护等级
B级电压的电能存储系统，应标记的符号。符号的底色为黄色，边框和箭头为黑色。 B级电压电路中电缆和线束的外皮应用橙色加以区别
基本防护方法
单点失效保护
电容耦合保护漏电保护
0 2
新能源汽车
安全设计
01
高压设备安全设计
基本防护方法
动力电池模组框架保护承受700MPA压力
高压电缆连接
高压正极和高压负极使用各自单独的高压电缆（高压线），高压正极和高压负极通过各自单独的导线与高压部件相连接，车身不用作搭铁
动力电池充电提醒灯
动力电池绝缘报警灯
12V蓄电池充电指示灯
乘员远离车辆报警灯
动力电池内部故障报警灯
动力系统报警灯
电动机故障灯
0 3
新能源汽车

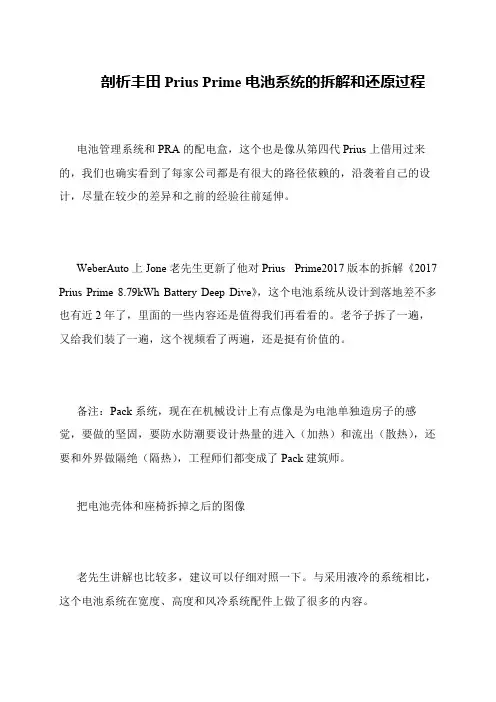

剖析丰田Prius Prime电池系统的拆解和还原过程

剖析丰田Prius Prime电池系统的拆解和还原过程
电池管理系统和PRA的配电盒，这个也是像从第四代Prius上借用过来的，我们也确实看到了每家公司都是有很大的路径依赖的，沿袭着自己的设计，尽量在较少的差异和之前的经验往前延伸。

WeberAuto上Jone老先生更新了他对Prius Prime2017版本的拆解《2017 Prius Prime 8.79kWh Battery Deep Dive》，这个电池系统从设计到落地差不多也有近2年了，里面的一些内容还是值得我们再看看的。

老爷子拆了一遍，又给我们装了一遍，这个视频看了两遍，还是挺有价值的。

备注：Pack系统，现在在机械设计上有点像是为电池单独造房子的感觉，要做的坚固，要防水防潮要设计热量的进入（加热）和流出（散热），还要和外界做隔绝（隔热），工程师们都变成了Pack建筑师。

把电池壳体和座椅拆掉之后的图像
老先生讲解也比较多，建议可以仔细对照一下。

与采用液冷的系统相比，这个电池系统在宽度、高度和风冷系统配件上做了很多的内容。

2018款丰田卡罗拉双擎启动系统电路图

9 LP 安全指示灯
E 6
9 LP 安全指示灯
E 8
W-B (*2) W-B (*3)
W-B
W-B
LA
ED
3 COROLLA 混合动力车辆 / LEVIN 混合动力车辆（接上页）
13
E31(A),E32(B),E33(C) 认证 ECU
L
STP1 18 A
18 AE2
V
SPD 27 C
CANH 14 C
2A
4C
6C
9A
11 A
<4-5><4-21><4-26>
L
GR
动力管理控制 ECU
W
2 LIN1
E15 识别码盒
EFII 3
EFIO 4
+B
GND
1
5
BR
W
6 1
E51 4 号接线连接器
LG 动力管理控制 ECU <4-5>
P
BR
EB
ED
3 COROLLA 混合动力车辆 / LEVIN 混合动力车辆（接上页） 5
电源系统 <1-5><1-6>
4 GE2
1 GE2
2 GE2
3 GE2
5 GE2
4 HE2
1 HE2
2 HE2
3 HE2
5 HE2
10 VC5
7 TXCT
8 CODE
9 SWIL
6 AGND
全开全接
5
1
SS1
SS2
SS1
SS2
AGND
E34 电源开关
天线线圈
5
6
3

卡罗拉雷凌双擎混合动力蓄电池控制系统维修塞把手拆卸

· 配戴绝缘手套。 · 维修塞把手安装的情况下，不要检查或维修高压系统。 · 为防止电击，维修车辆前确保拆下维修塞把手以切断高压电路。 · 为防止电击，拆下维修塞把手后确保至少等待 10 分钟以使带转换器的逆变器总成内的高压电容器完全放电。 · 将拆下的维修塞把手放到口袋中，以防止其他技师在您正在维修车辆时将其意外重新连接。 · 为防止电击，维修车辆前确保拆下维修塞把手以切断高压电路。
w
页码，1/2(W)
打印
预览
关
混合动力/蓄电池控制系统维修塞把手拆卸
闭
程序

1. 注意事项
小心：将电源开关置于 OFF 位置后，断开辅助蓄电池负极 (-) 端子电缆前，可能需要等待一段时间。因此，继续工作前，确保阅读断开辅助蓄电池负极 (-) 端子电缆的注意事项。单击此处概述>导言>维修说明>注意事项
3.断开辅助蓄电池负极端子电缆
小心：断开并重新连接电缆后，某些系统需要初始化。单击此处概述>导言>维修说明>初始化
4.拆卸备胎罩单击此处车辆外饰>车门/舱门>行李箱门锁控制拉索总成>拆卸
5.拆卸行李箱前装饰罩单击此处车辆外饰>车门/舱门>燃油加注口盖锁控制拉索总成>拆卸
6.拆卸 8 号 HV 蓄电池屏蔽板
2.检查 DTC
a. 检查 DTC。单击此处发动机/混合动力系统>混合动力/蓄电池控制系统>混合动力控制系统>DTC 检查/清除注意： · 拆下或安装 HV 蓄电池模块前，确认未输出 P0AA6（混合动力蓄电池电压系统绝缘故障）。如果输出该 DTC，则首先对该 DTC 进行故障排除。 · 为防止电击，检查 DTC 前不要进行故障排除。
