数字信号处理系统的设计
基于FPGA的数字信号处理系统设计
基于FPGA的数字信号处理系统设计数字信号处理（Digital Signal Processing, DSP）是一种利用计算机或数字电子设备对模拟信号进行采样、量化、编码、处理以及还原的技术，它在实际应用中起到了至关重要的作用。
为了满足实时性、高性能和低功耗等要求，基于现场可编程门阵列（Field-Programmable Gate Array, FPGA）的数字信号处理系统开始逐渐流行。
一、引言近年来，随着通信技术和信号处理领域的快速发展，人们对于数字信号处理系统的性能要求越来越高。
传统的通信设备采用的是固定功能的专门硬件电路，难以满足不断变化的信号处理需求。
而FPGA作为一种灵活可编程的集成电路，其具备可实现硬件功能的能力，从而使得DSP系统能够灵活地适应不同的信号处理算法与应用。
二、FPGA架构和特性FPGA使用基于通用逻辑门的可编程逻辑技术进行设计，其架构主要由逻辑单元（Look-Up Table, LUT）、寄存器、多路器、存储单元以及全局时钟网络等组成。
这些特性使得FPGA具备了以下几个优势：1. 灵活性：FPGA可以根据应用需求灵活配置硬件，实现不同的功能，满足不同的信号处理算法要求。
2. 可重构性：FPGA支持在线重编程，即可以通过配置文件的更新来改变电路的功能，方便快捷。
3. 并行处理能力：FPGA拥有大量的逻辑单元和寄存器，可以同时处理多个数据。
这在实时性要求较高的信号处理领域非常有优势。
4. 低功耗：相比于传统的固定功能电路，FPGA在处理相同任务时的功耗更低，有利于降低系统整体的功耗消耗。
三、基于FPGA的数字信号处理系统设计基于FPGA的数字信号处理系统设计主要包括以下几个方面的内容：1. 系统设计与分析：首先，需要对信号处理的要求进行分析，确定系统的功能与性能指标。
然后，基于这些要求，进行系统的整体架构设计，包括硬件与软件部分的分配、接口定义以及模块划分等。
2. 信号采集与预处理：系统中的信号可能是模拟信号，需要通过模数转换器（Analog-to-Digital Converter, ADC）将模拟信号转换为数字信号。
数字信号处理模块初步设计方案

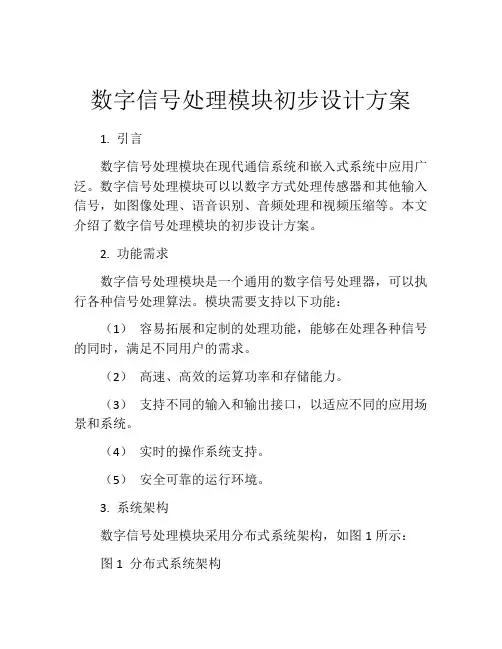

数字信号处理模块初步设计方案1. 引言数字信号处理模块在现代通信系统和嵌入式系统中应用广泛。
数字信号处理模块可以以数字方式处理传感器和其他输入信号，如图像处理、语音识别、音频处理和视频压缩等。
本文介绍了数字信号处理模块的初步设计方案。
2. 功能需求数字信号处理模块是一个通用的数字信号处理器，可以执行各种信号处理算法。
模块需要支持以下功能：（1）容易拓展和定制的处理功能，能够在处理各种信号的同时，满足不同用户的需求。
（2）高速、高效的运算功率和存储能力。
（3）支持不同的输入和输出接口，以适应不同的应用场景和系统。
（4）实时的操作系统支持。
（5）安全可靠的运行环境。
3. 系统架构数字信号处理模块采用分布式系统架构，如图1所示：图1 分布式系统架构数字信号处理模块由三个主要部分组成：前端处理器、中间件和后端处理器。
数字信号处理模块可以通过串口、网口等多种接口与外部系统通信，并作为外部系统的一部分强化其功能。
前端处理器负责采集和预处理输入信号。
它使用多通道、高精度的ADC或其他传感器来捕捉输入信号，并通过数据采集卡或总线接收模块将信号传输到中间件。
前端处理器也可以用来进行信号预处理，例如降采样、滤波或峰值检测等。
中间件负责将前端处理器和后端处理器之间的通信进行协调。
中间件可以运行不同的操作系统和软件框架，使系统更加灵活、可扩展和可维护。
中间件还可以支持不同的通信协议，例如TCP/IP、CAN锟来。
/和USB等。
后端处理器负责执行数字信号处理算法。
后端处理器可以使用FPGA、DSP、ARM或其他处理器来实现高效的数字信号处理。
后端处理器还可以与数字信号处理软件和开发工具集成，以方便开发人员进行定制和优化。
4. 硬件设计数字信号处理模块的硬件设计应具备高速、高效、低功耗和可靠性等特点。
硬件设计需要考虑以下方面：（1）选择高性能处理器和器件，以满足实时处理的需求。
例如FPGA、DSP、ARM等。
（2）使用低功耗器件，以延长系统的运行时间和寿命。
分布式数字信号处理算法设计与优化
分布式数字信号处理算法设计与优化摘要：随着技术的迅猛发展，数字信号处理对于现代通信系统和多媒体应用的重要性日益凸显，而分布式数字信号处理算法的设计与优化成为了当前研究的热点。
本文将探讨分布式数字信号处理算法的设计方法和优化策略，旨在提高算法的效率和性能。
一、引言数字信号处理在现代通信系统、无线电技术、音频和视频处理等方面起着重要的作用。
随着通信网络的快速发展和海量数据的产生，传统的集中式数字信号处理方法已经无法满足高性能、低延迟和大规模数据处理的需求。
因此，分布式数字信号处理算法应运而生。
二、分布式数字信号处理算法设计方法1. 任务划分为了将整个信号处理任务分解为多个子任务，提高处理效率和并行能力，首先需要对任务进行划分。
任务划分的主要目标是使得子任务之间的计算和通信负载均衡，并且具有高度的可扩展性。
2. 分布式通信分布式信号处理系统中的各个处理节点之间需要进行通信，共享数据和消息传递。
有效的通信机制可以提高算法的运行效率。
在设计分布式通信协议时，需要考虑带宽、传输延迟、网络拥塞等因素，以确保数据的高效传输。
3. 分布式数据存储分布式数字信号处理算法中大量的数据需要存储，因此设计合理的数据存储方案非常重要。
常见的分布式数据存储方式包括分布式文件系统、分布式数据库等。
合理地划分和管理数据可以提高算法的运行效率和性能。
三、分布式数字信号处理算法优化策略1. 并行计算优化分布式数字信号处理算法的并行计算是提高效率和性能的关键。
通过采用合适的并行计算模型和算法，充分利用分布式系统的计算资源，可以提高算法的运行速度和处理能力。
2. 负载均衡优化为了使分布式数字信号处理算法能够实现良好的并行性能，需要保持各个处理节点之间的负载均衡。
负载均衡的目标是使每个处理节点的计算和通信负载相对均衡，避免出现性能瓶颈和资源浪费。
3. 数据局部性优化分布式数字信号处理算法中，大量的数据需要在各个节点之间传输和处理。
优化数据局部性可以减少数据传输量和延迟，提高算法的处理效率。
数字信号处理系统的设计与实现
数字信号处理系统的设计与实现第一章：绪论数字信号处理是一门涵盖信号处理与数学技术的学科，其核心是数字信号处理系统的设计与实现。
数字信号处理技术的广泛应用，推动了数字信号处理系统的发展和更新。
本文旨在探讨数字信号处理系统的设计与实现，为相关领域的研究和应用提供一定的参考价值。
第二章：数字信号处理系统的基本原理数字信号处理的基本原理包含采样、量化、编码、数字滤波等技术。
其中，采样是将连续时间信号变为离散时间信号的过程，采样率是指单位时间内采样点个数，采样定理是指信号频率应低于采样率的一半。
量化是将离散时间信号转换为离散幅度信号的过程，量化误差和信噪比是量化的重要指标。
编码是将量化后的数字信号转换为二进制码，目前流行的编码方式有自然二进制编码和二进制补码编码。
数字滤波是对数字信号进行滤波处理，包括滤波器类型、滤波器设计和滤波器实现等方面。
第三章：数字信号处理系统的实现方案数字信号处理系统的实现方案分为软件实现和硬件实现两种。
软件实现是将数字信号处理算法通过编写程序实现，实现效率低，但成本较低，分为自适应数字信号处理和非自适应数字信号处理。
硬件实现是将数字信号处理算法通过硬件实现，实现效率高，但成本较高，常用的硬件实现方式包括FPGA和DSP等。
第四章：数字信号处理系统的应用数字信号处理系统有广泛的应用领域，包括通信领域、图像处理领域、音频信号处理领域、生物医学信号处理领域等。
在通信领域，数字信号处理可以提高信号质量和信噪比，实现信号编解码、频谱分析、信源压缩等功能；在图像处理领域，数字信号处理可以实现图像增强、图像分割、目标识别等功能；在音频信号处理领域，数字信号处理可以实现音频增强、降噪、混响等功能；在生物医学信号处理领域，数字信号处理可以实现生理信号检测、疾病诊断等功能。
第五章：数字信号处理系统的未来发展趋势数字信号处理技术的不断发展和创新，使得数字信号处理系统的发展趋势受到广泛关注。
未来数字信号处理系统的发展趋势将主要包括以下方面：智能化、高速化、低功耗化、小型化和集成化。
数字信号处理课程设计
index=1; while n<=N IND(n)=index; index=index+k; index=mod(index, 2^Bits); n=n+1; end m=IND; IND=IND+1; y=LUT(IND); subplot(212) plot(t,y) figure(1); axis([0 endtime-1.2 1.2]); grid on 3、测试结果 ⑴输入 dds(10,100,10,0.5)，输出波形图如图 2
结论：实验测得输出频率为 10Hz,与理论值相符，实验正确。
题目二
数字锁相环的 MATLAB 实现 及仿真
一、 设计目的
1、理解数字锁相环的原理，熟悉实现流程。 2、学会用 MATlab 进行一些信号分析
二、 数字锁相环原理
1、数字锁相环简介 锁相环 (phase-locked loop)为无线电发射中使频率较为稳定的一种方法， 主要有 VCO（压控振荡器）和 PLL IC （锁相环集成电路）,压控振荡器给出一个 信号,一部分作为输出，另一部分通过分频与 PLL IC 所产生的本振信号作相位比 较，为了保持频率不变，就要求相位差不发生改变，如果有相位差的变化，则 PLL IC 的电压输出端的电压发生变化，去控制 VCO,直到相位差恢复，达到锁频 的目的， 是一种能使受控振荡器的频率和相位均与输入信号保持确定关系的闭环 电子电路。 锁相环的用途是在收、 发通信双方建立载波同步或位同步，分为模拟锁相环 和数字锁相环两种。 随着数字电路技术的发展，数字锁相环以其独有的优势在调 制解调、频率合成、FM 立体声解码、彩色副载波同步、图象处理等各个方面得 到了广泛的应用。 数字锁相环不仅吸收了数字电路可靠性高、体积小、价格低 等优点， 还解决了模拟锁相环的直流零点漂移、器件饱和及易受电源和环境温度 变化等缺点， 此外还具有对离散样值的实时处理能力，已成为锁相技术发展的方 向。 2、DPLL 基本模型和原理 全数字锁相环包括数字鉴相鉴频器（PFD） 、数字滤波器（LPF） 、数字振荡 器（NCO）三部分，如下图所示：
dsp基本系统设计
04
同时，随着人工智能、物联网等技术的快速发展， DSP技术将与这些技术进行更紧密的结合，以实现更 高效、智能的数据处理和分析。
THANKS FOR WATCHING
感谢您的观看
算法实现与优化
总结词
DSP系统的核心是实现各种数字信号处理算法，因此算法实现与优化是DSP系统软件设计的关键环节 。
详细描述
在算法实现与优化方面，需要考虑算法的复杂度、运算量、存储需求等因素，并采用适当的优化技术 ，如循环展开、流水线设计、并行计算等，以提高DSP系统的性能。
程序结构与流程控制
总结词
存储器与I/O接口设计
存储器设计
根据DSP系统的需求，设 计适当的存储器容量和类 型，如SRAM、DRAM、 Flash等。
I/O接口设计
根据应用需求，设计适当 的I/O接口，如GPIO、SPI、 I2C、UART等。
考虑因素
在存储器和I/O接口设计时， 需要考虑容量、速度、功 耗以及与处理器的兼容性 等因素。
信号的频域分析
频域分析是将信号从 时域转换到频域进行 分析的方法。
频谱分析可以揭示信 号的频率成分、频率 范围和频率变化等特 性。
傅里叶变换是频域分 析的基础，可以将信 号表示为不同频率分 量的叠加。
04 DSP系统硬件设计
硬件平台选择
通用硬件平台
选择通用的DSP硬件平台，如TI 的TMS320系列或ADI的Blackfin 系列，这些平台具有成熟的开发 工具和丰富的应用案例。
05 DSP系统软件设计
软件开发环境选择
总结词
选择合适的软件开发环境是DSP系统设计的重要步骤，它影响着软件开发的效 率、可维护性和可扩展性。
DSP硬件系统的设计
DSP硬件系统的设计DSP（数字信号处理器）硬件系统是一种专门用于处理数字信号的处理器。
它可以用于各种应用领域，如音频和视频处理、通信系统、雷达和成像系统等。
在设计DSP硬件系统时，需要考虑多个因素，包括性能要求、功耗、实时性和扩展性等。
本文将详细介绍DSP硬件系统的设计过程。
首先，在DSP硬件系统的设计中，需要明确系统的性能要求。
这包括数据处理速度、存储器大小、输入输出接口等方面。
性能要求将直接影响到硬件设计的复杂度和成本。
因此，需要仔细分析系统的应用场景和所需功能，确保所设计的硬件系统能够满足性能要求。
其次，需要选择适合的DSP芯片。
市面上有许多不同的DSP芯片，每个芯片都有其独特的特性和性能。
在选择DSP芯片时，需要考虑芯片的性能指标（如时钟速度、处理能力），软件开发工具的可用性，以及芯片的功耗等因素。
此外，还需要考虑芯片的成本和可扩展性，以确保所选芯片能够满足系统的需求。
在DSP硬件系统的设计中，关键部分是处理器核心和存储器子系统。
处理器核心是执行DSP算法的主要组成部分，它负责进行定点或浮点数的运算和处理。
存储器子系统包括程序存储器、数据存储器和缓存等，用于存储数据和程序指令。
在设计处理器核心和存储器子系统时，需要考虑其性能和可靠性。
此外，还需要设计适当的输入输出接口。
输入输出接口是连接DSP硬件系统与其他外围设备的通道，它包括模数转换器（ADC）和数模转换器（DAC）等。
在设计输入输出接口时，需要考虑系统的数据传输速率、精度和稳定性等因素。
为了提高DSP硬件系统的性能，还可以采用并行处理的方法。
并行处理可以通过增加处理器核心的数量来提高系统的并行计算能力。
此外，还可以通过使用硬件加速器和协处理器等技术来提高系统的处理能力。
最后，在设计DSP硬件系统时，还需要考虑功耗和实时性。
功耗是指系统所消耗的电能，它直接影响到系统的使用成本和散热问题。
实时性是指系统对输入信号的响应时间，在一些应用领域（如通信系统）中非常重要。
基于FPGA的数字信号处理系统设计与实现
基于FPGA的数字信号处理系统设计与实现数字信号处理（DSP）是对数字信号进行处理和分析的技术方法，广泛应用于通信、音频、图像等领域。
其中，利用可编程逻辑器件进行数字信号处理的算法加速已成为一种重要的技术趋势。
本文主要讨论基于FPGA（Field Programmable Gate Array）的数字信号处理系统的设计与实现。
一、FPGA的基础知识及特点FPGA是一种具有可编程逻辑和可编程连接的硬件器件，能够实现用户自定义的数字电路功能。
与固定功能的ASIC（Application-Specific Integrated Circuit）相比，FPGA具有灵活性强、开发周期短、成本低等优势。
在数字信号处理系统中，FPGA可以作为一种高性能的实现平台。
二、数字信号处理系统的基本框架数字信号处理系统通常包括信号的采集、预处理、算法处理和结果输出等步骤。
在FPGA上实现数字信号处理系统时，通常将这些步骤划分为不同的模块，并将其设计成可并行执行的结构，以提高系统的吞吐量和性能。
1. 信号采集与预处理信号采集模块通常用于将模拟信号转换成数字信号，并对其进行采样和量化处理。
预处理模块则用于滤波、降噪、增益控制等处理，以准备信号供后续的算法处理模块使用。
2. 算法处理算法处理模块是数字信号处理系统的核心，其中包括常用的信号处理算法，例如快速傅里叶变换（FFT）、数字滤波器、自适应滤波器等。
这些算法通常采用并行处理的方式，以提高系统性能。
3. 结果输出结果输出模块将经过处理的数字信号转换成模拟信号，并通过数字至模拟转换器（DAC）输出。
此外，还可以添加显示设备或通信接口，以直观地观察处理结果或将结果传输到其他设备。
三、基于FPGA的数字信号处理系统的设计流程基于FPGA的数字信号处理系统设计一般包括硬件设计和软件设计两个层面。
1. 硬件设计硬件设计主要包括系统的功能分析与规划、模块的设计与实现以及系统的验证与测试。
电子信息工程技术毕业设计--基于FPGA的数字信号处理系统设计
电子信息工程技术毕业设计--基于FPGA的数字信号处理系统设计电子信息工程技术毕业设计通常需要涵盖电子信息工程领域的多个方面，包括电子线路设计、数字信号处理、通信原理、电磁场与电磁波、嵌入式系统等。
题目：基于FPGA的数字信号处理系统设计一、研究背景与意义数字信号处理是电子信息工程技术领域的重要分支，广泛应用于通信、音频、图像处理等领域。
随着科技的不断发展，数字信号处理系统的性能和速度要求越来越高。
FPGA（现场可编程门阵列）作为一种可编程逻辑器件，具有高性能、灵活性好、开发周期短等优点，适用于数字信号处理系统的设计。
二、研究内容与方法1.研究内容（1）FPGA芯片选型及编程语言研究：选择合适的FPGA芯片型号，学习并掌握FPGA的硬件描述语言（如VHDL或Verilog）编程。
（2）数字信号处理算法研究：研究并实现常见的数字信号处理算法，如FIR滤波器、FFT变换等。
（3）系统硬件设计：设计数字信号处理系统的硬件架构，包括FPGA、AD/DA转换器、存储器等器件的连接与配置。
（4）系统软件设计：编写数字信号处理系统的软件程序，实现算法的处理和控制功能。
（5）系统性能测试与分析：对设计的数字信号处理系统进行性能测试和结果分析，验证系统的正确性和性能指标。
2.研究方法（1）文献综述：通过查阅相关文献和资料，了解FPGA在数字信号处理系统中的应用和发展现状。
（2）理论分析：对数字信号处理算法和FPGA的硬件编程进行理论分析和研究。
（3）实验验证：搭建实验平台，对设计的数字信号处理系统进行实验验证和性能测试。
（4）结果分析：对实验结果进行分析和讨论，优化和改进系统的性能和设计。
三、预期成果与展望通过本次毕业设计，预期能够实现以下成果：1.掌握FPGA的硬件描述语言编程和数字信号处理算法的理论知识。
2.设计并实现一个基于FPGA的数字信号处理系统，提高系统的性能和速度。
3.通过实验验证和性能测试，优化和改进系统的性能和设计，提高系统的稳定性和可靠性。
数字信号处理-基于计算机的方法课程设计
数字信号处理 - 基于计算机的方法课程设计介绍数字信号处理是一门计算机科学与电子工程的交叉学科，关注数字信号的获取、处理和分析。
数字信号处理可以应用于音频、图像处理和通信系统等领域。
在数字信号处理中，我们可以使用基于计算机的方法来实现一些常见的信号处理技术。
在本课程设计中，我们将探索数字信号处理的基础知识和实践应用。
我们将使用MATLAB作为主要工具来完成本次课程设计。
设计目标本课程设计的目的是帮助学生理解数字信号处理的基本原理，并学习如何使用MATLAB进行数字信号处理。
具体的设计目标如下：1.理解数字信号和离散时间信号的概念2.学习使用MATLAB实现数字信号的采样、量化、编码和解码3.学习使用MATLAB实现数字滤波器和数字信号处理算法4.能够分析数字信号处理系统的性能和稳定性准备工作为了完成本课程设计，你需要以下工具和知识：1.一台装有MATLAB的计算机2.数字信号处理的基础知识，包括采样、量化、编码、解码和数字滤波器等实验内容实验一：数字信号的采样、量化、编码和解码实验目的本实验的目的是帮助你理解数字信号的采样、量化、编码和解码原理，并学习如何使用MATLAB实现。
实验步骤1.使用MATLAB生成一个正弦波信号，并通过声卡采样获得一个模拟信号。
2.使用MATLAB对模拟信号进行采样，设置不同的采样率，并记录每种采样率对应的采样点数。
3.使用MATLAB对采样得到的信号进行量化，并记录量化位数和量化噪声。
4.将量化后的数字信号编码成二进制码，并将二进制码解码还原为数字信号。
5.对比原始信号和编码解码后的信号，分析编码解码误差和量化噪声。
实验结果实验结果如下所示：采样率采样点数量化位数量化噪声1000 Hz 1000 8 bit 0.785000 Hz 5000 8 bit 0.2510000 Hz 10000 8 bit 0.13实验结论根据实验结果分析得出，采样率越高，采样点数越多，量化位数越高，量化噪声越小。
DSP系统的软件设计
DSP系统的软件设计DSP（数字信号处理）系统的软件设计是一种关键的工作，它涉及到对数字信号进行采集、处理和输出的过程。
在设计DSP系统的软件时，需要考虑到系统的性能要求、算法的选择、优化技术和系统的实时性等方面。
首先，DSP系统的软件设计需要根据系统的性能要求来进行设计。
这包括系统的处理能力、采样率、存储要求等方面。
根据这些要求，可以选择适当的硬件平台和算法来进行设计。
例如，如果系统需要进行实时的高速处理，可以选择基于FPGA（现场可编程逻辑门阵列）的硬件平台，并使用高效的算法来实现。
其次，DSP系统的软件设计需要选择合适的算法。
这涉及到对不同的数字信号处理算法进行评估和比较，以选择最佳的算法。
例如，对于音频信号处理，可以选择常见的算法如FFT（快速傅里叶变换）和滤波等。
在选择算法时，需要考虑算法的复杂度、计算量和内存要求等因素。
此外，优化技术在DSP系统的软件设计中也起到重要作用。
优化技术可以提高系统的性能和效率。
这包括编译器优化、指令级优化和内存访问优化等。
编译器优化可以通过优化编译器的设置来提高代码的运行效率。
指令级优化可以利用处理器的特殊指令集来提高算法的执行效率。
内存访问优化可以通过合理安排数据的存储和访问，减少存储器的访问次数，提高系统的性能。
最后，DSP系统的软件设计需要考虑系统的实时性要求。
实时性是指系统能够在给定的时间范围内响应并处理输入信号。
在设计软件时，需要考虑到算法的执行时间、延迟和数据缓冲等因素。
为了满足系统的实时性要求，可以采用多线程技术和中断处理技术等。
总之，DSP系统的软件设计是一项复杂的任务，涉及到对系统性能要求、算法选择、优化技术和实时性要求等方面的考虑。
通过合理的设计和优化，可以实现高效、稳定和实时的DSP系统。
xilinx数字信号处理系统设计指南pdf
xilinx数字信号处理系统设计指南pdf
《Xilinx数字信号处理系统设计指南》是一本由Xilinx公司出版的指南，旨在帮助工程师们理解和设计数字信号处理（DSP）系统。
该指南涵盖了FPGA（可编程逻辑器件）的原理和应用，以及数字信号处理算法和技术的基础知识。
该指南包含以下主要内容：
1. FPGA基础知识：介绍了FPGA的原理、结构和工作原理，以及FPGA开发环境和工具的使用方法。
2. 数字信号处理基础知识：介绍了数字信号处理的基本概念、数学模型以及常用的信号处理算法和技术，如滤波、变换等。
3. Xilinx DSP工具链：详细介绍了Xilinx提供的DSP开发工具链，包括MATLAB和Simulink与System Generator的集成、Xilinx IP核的使用等。
4. DSP系统设计实例：提供了一些实际的DSP系统设计案例，包括语音处理、图像处理、通信系统等，通过这些案例可以了解如何使用Xilinx FPGA实现复杂的DSP功能。
5. 性能优化和调试技巧：介绍了如何优化DSP系统性能，包括算法优化、数据流管理、时钟分配等方面的技巧，并提供了一些常见的问题排查和调试方法。
总之，《Xilinx数字信号处理系统设计指南》是一本深入介绍Xilinx FPGA在数字信号处理领域应用的权威指南，适合有一定FPGA和DSP基础的工程师阅读和参考。
它可以帮助读者理
解FPGA的原理和应用，掌握数字信号处理算法和技术，以及使用Xilinx开发工具链进行DSP系统设计和优化。
数字信号处理课程设计
-40 -60 -80 -100 -120 -140
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1
等波纹滤波器法设计FIR数字滤波器
Matlab应用的函数
[M,fo,ao,w]=remezord(f,a,dev) 与remez 配合使用，用于算出适合要求的滤波器阶次M ，fo和ao为有 2B个元素的向量，fo是频率轴分点，ao是在这些频率分点上理想的幅 频响应，w是有B个元素的向量，表示各频带的加权值。由于 remezord给出的阶次M有可能偏低，这时需要适当增加M。 f是具有2B个元素的向量，由通带边缘频率和阻带边缘频率构成，dev 若是两个值则为高通或低通，三个值为带通或带阻，由通带和阻带上 的偏差决定 Remez 设计出等波纹滤波器 freqz(B,A,N)：离散系统频响特性 B和A分别为离散系统的系统函数分 子、分母多项式的系数向量，N为正整数 (频率等分点的值 )
60
70
0.5
0
-0.5
0
10
20
30
40
50
60
70
小结
（1）在时域求系统响应的方法有两种,第一种是通过解差分 方程求得系统输出;第二种是已知系统的单位脉冲响应,通 过求输入信号和系统单位脉冲响应的线性卷积求得系统输 出。 （2）检验系统的稳定性，其方法是在输入端加入单位阶跃 序列， 观察输出波形,如果波形稳定在一个常数值上,系 统稳定,否则不稳定。
北交大dsp系统课程设计
北交大dsp系统课程设计一、课程目标知识目标：1. 理解数字信号处理（DSP）的基本原理，掌握DSP系统的设计流程；2. 学会运用北交大DSP系统课程的相关知识，分析并解决实际问题；3. 掌握DSP系统的模块化设计方法，能够对DSP系统进行模块划分和参数配置。
技能目标：1. 能够熟练运用所学软件（如MATLAB、CCS等）进行DSP算法的设计、仿真与实现；2. 培养学生的团队合作能力，学会与他人共同分析问题、解决问题；3. 提高学生的动手实践能力，能够独立完成DSP系统的搭建和调试。
情感态度价值观目标：1. 培养学生对待科学研究的严谨态度，注重实验数据和实验结果的准确性；2. 激发学生对数字信号处理领域的兴趣，引导他们探索未知、勇于创新；3. 强化学生的责任感和使命感，使他们认识到所学知识在国家和经济社会发展中的重要作用。
课程性质：本课程为实践性较强的专业课程，旨在培养学生运用数字信号处理技术解决实际问题的能力。
学生特点：学生具备一定的数字信号处理基础知识，具有较强的学习能力和动手实践能力。
教学要求：结合课程性质、学生特点，将课程目标分解为具体的学习成果，注重理论与实践相结合，提高学生的综合运用能力。
在教学过程中，注重启发式教学，引导学生主动思考、积极探索，培养他们的问题解决能力和创新精神。
同时，关注学生的个体差异，因材施教，使每个学生都能在课程中收获成长。
二、教学内容本课程教学内容主要包括以下几部分：1. 数字信号处理基础理论：复习数字信号处理的基本概念、线性时不变系统、傅里叶变换等基本理论，为后续课程打下基础。
2. DSP系统设计流程：介绍DSP系统的设计方法、步骤以及相关注意事项，使学生了解整个设计流程。
3. 常用DSP算法：学习并实践常见的数字滤波器设计、快速傅里叶变换（FFT）等算法，掌握其在实际应用中的使用方法。
4. DSP系统模块化设计：学习模块化设计方法，对DSP系统进行模块划分，实现参数配置和优化。
数字信号处理课程设计完整设计文档-延时和混响设计-系统分析-系统设计-详细设计-核心代码
设计任务书课题名称基于MATLAB的语音信号的特技处理设计目的1.巩固所学的数字信号处理理论知识，理解信号的采集、处理、传输、显示和存储过程；2.综合运用专业及基础知识，解决实际工程技术问题的能力；3.学习资料的收集与整理，学会撰写课程设计报告。
实验环境1.微型电子计算机（PC）；2.安装Windows 2000以上操作系统，MATLAB等开发工具。
任务要求1.选择一个语音信号作为分析的对象，或录制一段各人自己的语音信号，并对其进行频谱分析；然后在时域用数字信号处理方法将信号加入延时和混响，再分析其频谱，并与原始信号频谱进行比较；最后设计一个信号处理系统界面。
2.利用课余时间去图书馆或上网查阅课题相关资料，深入理解课题含义及设计要求，注意材料收集与整理；3.在第15周末之前完成预设计，并请指导教师审查，通过后方可进行下一步工作；4.结束后，及时提交设计报告（含纸质稿、电子稿），要求格式规范、内容完整、结论正确，正文字数不少于3000字（不含代码）。
工作进度计划序号起止日期工作内容1 在预设计的基础上，进一步查阅资料，完善设计方案。
2 设计总体方案，构建、绘制流程框图，编写代码，上机调试。
3 测试程序，完善功能，撰写设计报告。
4 参加答辩，根据教师反馈意见，修改、完善设计报告。
指导教师（签字）：年月日X X大学数字信号处理课程设计报告基于MATLAB的语音信号的特技处理系（院）: 计算机工程学院专业：班级：学号：姓名：指导教师：学年学期: ~ 学年第学期年月日指导教师评语学号姓名班级选题名称基于MATLAB的语音信号的特技处理序号评价内容权重（%）得分1 考勤记录、学习态度、工作作风与表现。
52 自学情况：上网检索机时数、文献阅读情况（笔记）。
103 论文选题是否先进，是否具有前沿性或前瞻性。
54 成果验收：是否完成设计任务；能否运行、可操作性如何等。
205 报告的格式规范程度、是否图文并茂、语言规范及流畅程度；主题是否鲜明、重心是否突出、论述是否充分、结论是否正确；是否提出了自己的独到见解。
数字信号处理课程设计
数字信号处理 课程设计一、课程目标知识目标：1. 理解数字信号处理的基本概念、原理和方法，掌握其数学表达和物理意义；2. 掌握数字信号处理中的关键算法，如傅里叶变换、快速傅里叶变换、滤波器设计等；3. 了解数字信号处理技术在通信、语音、图像等领域的应用。
技能目标：1. 能够运用所学知识分析数字信号处理问题，提出合理的解决方案；2. 能够运用编程工具（如MATLAB）实现基本的数字信号处理算法，解决实际问题；3. 能够对数字信号处理系统的性能进行分析和优化。
情感态度价值观目标：1. 培养学生对数字信号处理学科的兴趣，激发其探索精神和创新意识；2. 培养学生严谨的科学态度和良好的团队协作精神，提高沟通与表达能力；3. 增强学生对我国在数字信号处理领域取得成就的自豪感，树立为国家和民族发展贡献力量的信心。
课程性质：本课程为专业选修课，旨在使学生掌握数字信号处理的基本理论和方法，培养其解决实际问题的能力。
学生特点：学生具备一定的数学基础和编程能力，对数字信号处理有一定了解，但缺乏系统学习和实践经验。
教学要求：结合学生特点和课程性质，注重理论与实践相结合，采用案例教学、互动讨论等教学方法，提高学生的参与度和实践能力。
通过本课程的学习，使学生能够达到上述课程目标，为后续相关课程和实际工作打下坚实基础。
二、教学内容1. 数字信号处理基础：包括数字信号、离散时间信号与系统、信号的采样与恢复等基本概念，使学生建立数字信号处理的基本理论框架。
教材章节：第一章 数字信号处理概述2. 傅里叶变换及其应用：介绍傅里叶变换的原理、性质和应用，以及快速傅里叶变换算法。
教材章节：第二章 傅里叶变换及其应用3. 数字滤波器设计：讲解数字滤波器的基本原理、设计方法和性能评价，包括IIR和FIR滤波器。
教材章节：第三章 数字滤波器设计4. 数字信号处理应用案例分析：通过通信、语音、图像等领域的实际案例，使学生了解数字信号处理技术的应用。
数字信号处理课程设计——调制与解调
数字信号处理课程设计——调制与解调调制和解调是数字信号处理中的重要概念和技术，广泛应用于无线通信、数据传输、图像处理等领域。
调制是将数字信号转换为模拟信号，以便在模拟传输介质中传输，而解调则是将模拟信号转化为数字信号，以便在数字系统中处理和分析。
调制的基本原理是通过改变信号的某种特性，将数字信号转换为模拟信号。
最常见的调制方式包括频移键控（FSK）、相移键控（PSK）、振幅调制（AM）和频率调制（FM）等。
其中，FSK调制是通过改变信号的频率来表示数字信号的0和1；PSK调制是通过改变信号的相位来表示数字信号的0和1；AM调制则是通过改变信号的振幅来表示数字信号的0和1；FM调制则是通过改变信号的频率来表示数字信号的0和1。
调制技术的主要目标是将数字信号变换为适合模拟传输的信号，以便在传输过程中能够有效地传输和保持信号的完整性。
在调制过程中，需要考虑信号的带宽、抗干扰能力、传输距离和功耗等因素。
因此，选择合适的调制方式对系统性能至关重要。
不同的调制方式具有不同的特点和应用范围，需要根据具体情况进行选择。
解调是调制的逆过程，即将模拟信号转换为数字信号。
解调技术的主要目标是恢复数字信号的原始信息，并进行后续的处理和分析。
常见的解调方式包括包络检测、相位检测和频率检测等。
其中，包络检测是通过监测信号的振幅变化来恢复数字信号的0和1；相位检测是通过监测信号的相位变化来恢复数字信号的0和1；频率检测则是通过监测信号的频率变化来恢复数字信号的0和1。
解调技术的选择和设计主要取决于调制方式和传输环境。
在实际应用中，解调技术通常与调制技术相匹配，以实现信号的准确解码和信息的可靠传输。
解调过程中需要考虑信号的噪声、干扰、衰减和失真等因素，以提高解调精度和系统性能。
总之，调制和解调是数字信号处理中的重要环节。
通过合适的调制和解调技术，可以实现数字信号在模拟传输介质和数字系统中的可靠传输和处理。
对于不同的应用场景和要求，需要综合考虑信号特性、传输环境和系统性能等因素，选择合适的调制和解调方式，以实现更好的信号传输和处理效果。
数字信号处理课程设计
4实训程序
2.
01
n=0:40;
02
a=2;b=-3;
03
x1=cos(2*pi*0.12*n);
04
x2=cos(2*pi*0.45*n);
05
x=a*x1+b*x2;
06
num=[1 1 1]/3;
07
den=1;
08
ic=[0 1];
09
clf;
10
4实训程序
y1=filter(num,den,x1,ic);
4实训程序
num=[1 1 1]/3;
ic=[0 0];
y1=filter(num,den,x1,ic);
y2=filter(num,den,x2,ic);
yt=[0 0 y1];
d=y2-yt;
n=[n 41 42];
subplot(3,1,1)
stem(n,y2,"filled");
den=1;
9
4实训程序
subplot(3,1,2)
stem(n,yt,"filled");
ylabel('Amplitude');
title('输出的线性组合：a*y_{1}(n)+b*y_{2}(n)');
subplot(3,1,3)
stem(n,d,"filled");
xlabel('Time index n');
stem(n1,x1,"filled")
axis([-3 4 -1 13])
n2=[0 1 2];
（1）
x2=0.5.^n2;
数字信号处理课程设计报告_4
目录一、课程设计的目的 (2)二、数字滤波器的设计步骤 (2)2.2、IIR数字滤波器与FIR数字滤波器的区别 (2)三、IIR数字滤波器 (3)3.1、IIR数字滤波器的特点 (3)3.1.2、IIR数字滤波器采用递归型结构 (3)3.1.3、借助成熟的模拟滤波器的成果 (3)3.1.4、需加相位校准网络 (3)3.2、用双线性法设计IIR数字滤波器 (3)3.3、巴特沃斯低通滤波器的设计 (4)3.4、巴特沃斯高通滤波器的设计 (5)3.4.1、巴特沃斯高通滤波器各参数图形 (5)3.4.2、巴特沃斯高通滤波器滤波效果图 (5)四、FIR数字滤波器 (5)4.1、FIR滤波器的特点 (5)4.2、窗函数法设计FIR数字滤波器 (6)五、程序实例源码 (8)六、问题分析 (12)七、心得体会 (13)八、参考文献 (13)一、课程设计的目的数字滤波是数字信号分析中最重要的组成部分之一，与模拟滤波相比，它具有精度和稳定性高、系统函数容易改变、灵活性强、便于大规模集成和可实现多维滤波等优点。
在信号的过滤、检测和参数的估计等方面，经典数字滤波器是使用最广泛的一种线性系统。
本次课程设计是通过对常用数字滤波器的设计和实现，掌握数字信号处理的工作原理及设计方法；熟悉用双线性变换法设计 IIR 数字滤波器和用窗函数法设计FIR数字滤波器的原理与方法，掌握利用数字滤波器对信号进行滤波的方法，掌握数字滤波器的计算机仿真方法，并能够对设计结果加以分析。
二、数字滤波器的设计步骤2.1、不论是IIR滤波器还是FIR滤波器的设计都包括三个步骤：(1)按照实际任务的要求，确定滤波器的性能指标。
(2)用一个因果、稳定的离散线性时不变系统的系统函数去逼近这一性能指标。
根据不同的要求可以用IIR系统函数，也可以用FIR系统函数去逼近。
(3)利用有限精度算法实现系统函数，包括结构选择，字长选择等。
2.2、IIR数字滤波器与FIR数字滤波器的区别2.2.1、单位响应IIR数字滤波器单位响应为无限脉冲序列，而FIR数字滤波器单位响应为有限的；FIR滤波器，也就是“非递归滤波器”，没有引入反馈。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《DSP技术与应用---基于TMS320C54X》实验指导书湘潭大学信息工程学院姚志强2010.09.23TMS320VC5402 DSK使用注意事项1) 先用并口电缆和串口线(用到的话)将TMS320VC5402DSK与PC机相连，而后再将电源接上，打开Code Composer Studio（简称CCS）后有可能报TMS320VC5402DSK和PC机未能连上的错误，可在PC机的CMOS_BIOS重新设置并行口的特性。
2) 将TMS320VC5402DSK上的DIP Switches的5、6置ON，其它置OFF。
3) 要在关闭CCS后及在断电的情况下插拔USB电缆线和串口线。
4) 强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口容易损坏。
5) TMS320VC5402DSK电路板上大多是CMOS集成电路，为防止静电击毁，在拿出实验电缆后请立即将玻璃盖复原，任何时候都请不要用手及其它带电物体直接和电路板接触。
实验报告的撰写1) 每个实验都单独写实验报告。
2) 实验要求和目的；3) 实验主要内容；4) 看懂程序代码，并画出程序流程图；5) 作出硬件描述（如果与DSK板硬件有关）；6）实验结果和心得。
实验注意事项1) 实验项目所建工程文件统一放在F:\TI\CCS\myprojects下，其余盘在重启后会复原。
2) 实验过程中，不要涉及到中文路径(CCS不支持)，包括CCS程序安装路径、文件添加路径、实验源文件名称等。
3) 实验七CODEC语音回放实验用到DSK板，需要自带耳麦，请准备好。
实验一 CCS的安装与CCS操作界面的熟悉一、实验目的学会安装与设置Code Composer Studio。
熟悉CCS软件的操作界面。
二、实验设备CCS安装光盘（本次安装程序在D:\DSP\ccs2.0ForC5000）、装有Windows 98以上操作系统的PC机三、实验内容及步骤S的安装安装前需要卸载系统原来的C5000，进入控制面板进行卸载完毕后，再开始下面的步骤。
（1）找到CCS的安装软件，点击安装程序setup.exe，双击启动安装。
安装完成后在桌面上会有“CCS 2 C5000”和“SETUP CCS 2 C5000”两个快捷方式图标，分别对应CCS应用程序和CCS配置程序。
（2）双击运行“SETUP CCS 2 C5000”配置程序，配置驱动程序。
本次实验没有用到实验箱，只需配置软件驱动程序。
在弹出的“Import Configurantions”对话框中，先点击“Clear”键，清除以前的配置，然后选择“C5402 Simulator”,点击“Import”,最后点击“Save and Quit”按钮，完成配置。
S操作界面的熟悉（1）在桌面上双击“CCS 2 C5000”，弹出一个TI仿真器并行调试管理器窗口。
（2）在管理器窗口的“open”菜单下选择“C54xx(C5402) Simulator”命令，将弹出一个CCS运行主窗口(如果直接弹出CCS运行主窗口,此步可略)。
(3) 点击Help_>Contents打开TMS320C54x Code Composer Stdio Help，在左边Contents列表中点击最后一个TMS320C5402 DSK,浏览了解其下所有子列表的内容，熟悉DSK板的基本硬件、配置及功能。
（4）对照教材介绍CCS的地方，逐一熟悉CCS中的12项菜单的功能，包括File、Edit、View、Project、Debug、Profiler、Option、GEL、Tools等菜单(结合实验二建立项目熟悉更好)。
（5）对照教材，逐一熟悉CCS的五种工具栏：Standard Toolbar、GEL Toolbar、Project Toolbar、Debug Toolbar、Edit Toolbar(结合实验二建立项目熟悉更好)。
实验二、CCS操作一、实验目的1. 掌握TMS320C5400系列汇编语言程序的基本格式，2. 掌握程序编译、连接、运行和调试的基本过程3. 熟悉Code Composer Studio的使用二、实验设备1. 集成开发环境Code Composer Studio（以下简称CCS）2. 实验代码ccs_basic.s54、ccs_basic.cmd和ccs_basic.gel三、实验内容结果及提示1.基本操作:1). 建立项目，并加入文件a) 运行CCS setup，选择C5402 Simulator，选择Project→New菜单项，建立一个新的项目ccs_basic.pjt(注意建立路径)，并选择Project→addfiles to new project 菜单项，加入文件ccs_basic.s54和ccs_basic.cmd；b) 在工程视图中选中GEL files文件夹，单击鼠标右键，在弹出的菜单中选择Load GEL选项，载入ccs_basic.gel；2). 编译和连接a) 编译：选择Project-->Build Option，在Compile表单的Category列表中，选择B asic选项，并设置Generate debug info为full symbolicdebug选项，选择Files选项，并在设置Asm File Ext 中写入“s54”为汇编语言扩展名；如图2-1 2-2所示；b) 连接：选择Project-->Build Option，在linker表单中的Autoinitmode选项中选择no autointialization模式，Output Filename中输入.\debug\ ccs_basic.out，Code Entry Point 中输入main，Map Filename中输入ccs_basic.map，然后保存选项设置，如图2-3所示类似。
图2-1 编译选项的选择图2-2 自定义文件扩展名图2-3 连接选项的选择c) 选择Project→Build构建整个项目，产生可执行文件ccs_basic.out；d) 选择File->Load Program，装载可执行文件ccs_basic.out。
2.练习1) 观察存储器映象文件ccs_basic.Map，理解存储器的配置情况；2)观察和修改存储器单元的内容1). 观察存储器映象Map文件选择File→Open打开ccs_basic.Map文件，可观察a) 存储器的配置情况：页面0为程序空间，页面1为数据空间；b) 程序文本段：起始地址0x1000，存储区长度为0x0021；c) 数据段：其中需初始化数据段.data起始地址0x2005，存储区长度为4；d) 不需初始化数据段.bss起始地址0x2000，存储区长度为5；e) 堆栈段：起始地址0x0100，存储区长度为0x0400；f) 向量段：起始地址0x0080，存储区长度为0x0080；g) 全局符号在存储器中的位置：共14个符号，如符号.bss在存储器中的位置为0x2000。
将上述信息与cmd文件中的设置比较，理解cmd文件和连接器的关系。
2). 输出文件ccs_basic.out的运行和调试a) 运行程序：将可执行文件装载到simulator中，选择Debug→Run或按F5键运行程序，按shift F5键可中止程序的运行；选择Debug→Stepinto或按F8键可实现程序的单步执行。
b) 设置断点：把光标移到某一行，按F9键，这一行将会以红色高亮显示，表示在该行加了一个断点.3). 观察和修改存储器单元的内容a) 点击CCS操作界面左侧调试工具栏图标，出现寄存器窗口，在该窗口查看存储器的地址b) 选择Vi ew→memory 或点击CCS操作界面左侧调试工具栏图标，在弹出的菜单中输入存储器地址，可观察存储器的内容。
如存储器地址为0x2005中内容为0x000A。
c) 修改源汇编程序中数据段内容，可查看存储器单元内容的变化。
在数据表格复制到数组a[]后，如果把a[0]的值由10改为1（修改文件时注意去掉其只读属性，后面类似），那么求和的结果将变为0x0026。
实验三、CMD文件和Gel文件的编写一、实验目的1. 掌握Gel文件的编写，2. 熟悉Code Composer Studio的使用二、实验设备1. 集成开发环境CCS2. 实验代码ccs_gel.s54、ccs_gel.cmd和ccs_gel.gel三、实验内容1. 建立项目并添加相应文件,连接编译（步骤同实验二一样），双击打开CMD文件，对照教材理解CMD文件的编写结构，改变其中的内容，增加自定义段，保存并重新编译，比对前后两次编译得到的Map文件的异同。
2. 了解GEL文件的功能。
Gel文件不是DSP开发必须的文件，而是给CCS 使用的文件，它帮助设置CCS的仿真环境，而且可以完成一些常用的调试操作，如硬件设置等。
Gel文件的编写是采用类似C语言的编程语言，观察当前的Gel文件的编写。
3. 使用者如果希望修改其功能，可以直接编写gel文件，保存并重新装载。
Menuitem是一级子菜单，hotmenu是二级子菜单，其中的处理可以直接填写或调用其他的函数。
修改Gel文件，添加menuitem和hotmenu。
menuitem "C54x Experiment";hotmenu C5402_Textout(){GEL_TextOut(“Hello,GEL is a solid tool !\n”);}hotmenu C5402_DSK_Test() /*此功能实现需要用到DSK板,可暂不添加，如做测试，需将此中文注释去掉*/{*(int *)0x0@io = 0xff07; /* turn on LED */}测试其功能。
4. 查询help了解所有Gel的函数功能，并修改文件实现一个其它的Gel函数。
四、实验结果和提示1. 当设备被选用后，与其关联的gel文件将被使用，其中的StartUp函数将被调用。
可修改其中的内容，如PMST寄存器的数值，并测试。
2. 如果当前CCS中装载了gel文件，那么就会出现相应的菜单项，如图3-1所示。
图3-1 GEL菜单3. 添加代码后，重新装载Gel文件将出现新的子菜单，如图3-2所示，并测试新菜单的功能。
图3-2 新的子菜单实验四、正弦信号发生器一、 实验目的1. 掌握利用DSP 产生正弦信号的原理2. 熟悉子程序调用的程序结构以及堆栈的使用3. 掌握CCS 的图形输出操作二、 实验设备1. 集成开发环境Code Composer Studio （简称CCS ）2. 实验代码Sin.s54、Lab.cmd 和Lab.gel三、实验内容1. 阅读理解多项式逼近正弦的文档2. 阅读和理解Sin.s543. 调试正弦波发生器4. 加入断点，并选取图形观测，利用动画及时更新5. 试利用迭代的方法来实现正弦信号发生器四、实验结果和提示1. 2345sin()= 3.140625 + 0.02026367 - 5.325196 + 0.5446778 + 1.800293x x x x x x ，x为第一象限内的弧度值。
