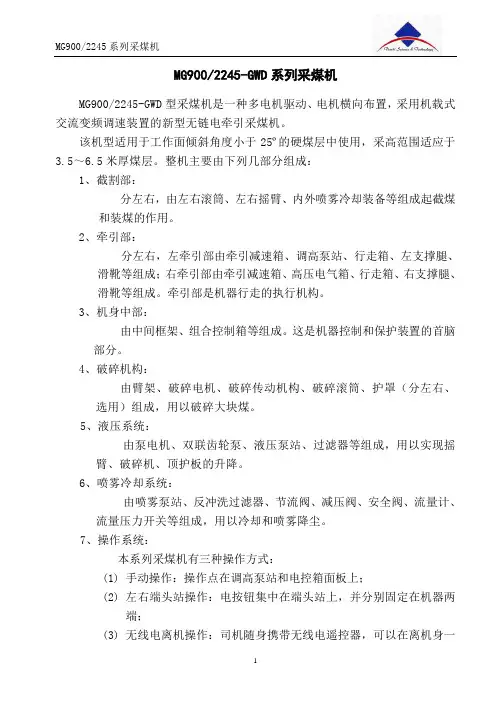

MG900/2245系列采煤机MG900/2245-GWD系列采煤机MG900/2245-GWD型采煤机是一种多电机驱动、电机横向布置,采用机载式交流变频调速装置的新型无链电牵引采煤机。

该机型适用于工作面倾斜角度小于25º的硬煤层中使用,采高范围适应于3.5~6.5米厚煤层。

整机主要由下列几部分组成:1、截割部:分左右,由左右滚筒、左右摇臂、内外喷雾冷却装备等组成起截煤和装煤的作用。

2、牵引部:分左右,左牵引部由牵引减速箱、调高泵站、行走箱、左支撑腿、滑靴等组成;右牵引部由牵引减速箱、高压电气箱、行走箱、右支撑腿、滑靴等组成。

牵引部是机器行走的执行机构。

3、机身中部:由中间框架、组合控制箱等组成。

这是机器控制和保护装置的首脑部分。

4、破碎机构:由臂架、破碎电机、破碎传动机构、破碎滚筒、护罩(分左右、选用)组成,用以破碎大块煤。

5、液压系统:由泵电机、双联齿轮泵、液压泵站、过滤器等组成,用以实现摇臂、破碎机、顶护板的升降。

6、喷雾冷却系统:由喷雾泵站、反冲洗过滤器、节流阀、减压阀、安全阀、流量计、流量压力开关等组成,用以冷却和喷雾降尘。

7、操作系统:本系列采煤机有三种操作方式:(1) 手动操作:操作点在调高泵站和电控箱面板上;(2) 左右端头站操作:电按钮集中在端头站上,并分别固定在机器两端;(3) 无线电离机操作:司机随身携带无线电遥控器,可以在离机身一MG900/2245系列采煤机定范围内的任何位置操作机器。

这三种操作的功能均能实现对整机的不同程度的各种控制,如各电机的开停,控制摇臂、破碎机、顶护板的升降,机器的牵引方向和速度,以及停机等。

★主要特点1、采用多电机驱动,截割电机横向布置在摇臂上。

摇臂与机身通过销轴铰接,没有动力传递,全部采用正齿轮传动,结构简化;2、采用分体式直摇臂结构,左右摇臂除过渡架不能通用外,其余部分可以互换;3、主机身分三段,取消底托架结构,采用圆柱定位销与高强度液压螺栓联接,简单可靠,装拆方便;4、采用交流变频调速技术,实现牵引速度无级变速。

采煤机技术参数

采煤机技术参数

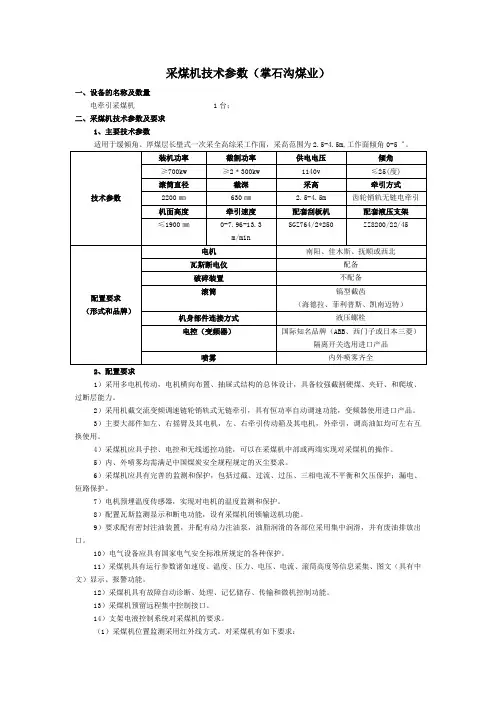

采煤机技术参数(掌石沟煤业)一、设备的名称及数量电牵引采煤机 1台;二、采煤机技术参数及要求1、主要技术参数适用于缓倾角、厚煤层长壁式一次采全高综采工作面,采高范围为2.5-4.5m,工作面倾角0-5゜。

2、配置要求1)采用多电机传动,电机横向布置、抽屉式结构的总体设计,具备较强截割硬煤、夹矸、和爬坡、过断层能力。

2)采用机截交流变频调速链轮销轨式无链牵引,具有恒功率自动调速功能,变频器使用进口产品。

3)主要大部件如左、右摇臂及其电机,左、右牵引传动箱及其电机,外牵引,调高油缸均可左右互换使用。

4)采煤机应具手控、电控和无线遥控功能,可以在采煤机中部或两端实现对采煤机的操作。

5)内、外喷雾均需满足中国煤炭安全规程规定的灭尘要求。

6)采煤机应具有完善的监测和保护,包括过截、过流、过压、三相电流不平衡和欠压保护;漏电、短路保护。

7)电机预埋温度传感器,实现对电机的温度监测和保护。

8)配置瓦斯监测显示和断电功能,设有采煤机闭锁输送机功能。

9)要求配有密封注油装置,并配有动力注油泵,油脂润滑的各部位采用集中润滑,并有废油排放出口。

10)电气设备应具有国家电气安全标准所规定的各种保护。

11)采煤机具有运行参数诸如速度、温度、压力、电压、电流、滚筒高度等信息采集、图文(具有中文)显示、报警功能。

12)采煤机具有故障自动诊断、处理、记忆储存、传输和微机控制功能。

13)采煤机预留远程集中控制接口。

14)支架电液控制系统对采煤机的要求。

(1)采煤机位置监测采用红外线方式。

对采煤机有如下要求:○1采煤机具有红外线发射器的安装位置,需保证该位置具有较好的防砸防护效果,红外线发射器与安装于支架上的红外线接收器之间无障碍物遮挡。

○2采煤机具有12V 200mA的直流电源并提供接口,为红外线发射器供电。

(2)若无法达到上述要求,采煤机位置监测还可采取无线方式。

无线方式对采煤机有如下要求:○1采煤机具有可靠的位置监测功能,采煤机机身具有RS485信号输出口,采用MODBUS RTU协议传输采煤机位置信息。

综采设备手册(简单)

综采设备手册(简单)

综采设备手册目录第一部分常用设备技术参数一采煤机1MGTY300/710—1.1D电牵引采煤机2MGTY200/500—1.1D电牵引采煤机3MWG200/475-W型采煤机4MXG-350型采煤机二掘进机1 EBZ-90掘进机技术参数-------------------------------------------------------------2 EBZ-132掘进机技术参数--------------------------------------------------------- 三运输机1SGZ800/750型输送机------------------------------------------------------------- 2SGZ730/320型输送机------------------------------------------------------------- 3SZB-730/75型转载机------------------------------------------------------------- 4SGB-620/40T型输送机------------------------------------------------------------- 5SSJ1000/75×2型伸缩胶带输送机-------------------------------------------四乳化液泵站1DRB200/31.5型乳化液泵站2BRW400/32.5II型乳化液泵站3X2000型乳化液箱五开关和磁力启动器1 PB3-6GAZ型高压隔爆真空配电装置2 8SN2高压开关.3 BFG—10(6)矿用隔爆型移动变电站高压负荷开关4 BGP30—6/400—10矿用隔爆型高压真空配电装置5 BKZ1-800/1140、600矿用隔爆型馈电开关-------------------------------6 KBZ—630/1140矿用隔爆型真空馈电开关7 BKD8-630Z/1140矿用隔爆型智能化真空馈电开关8 BKD1—500.630/1140.660真空馈电开关9 BQZ1-400/5矿用隔爆兼本质安全型组合式真空磁力起动器10 QJZ-2×400/1140S型矿用真空电磁起动器11 QJZ300/1140型矿用隔爆磁力起动器12 DW80-200(350)隔爆型自动馈电开关13 QC83—80及80N型磁力起动器14 QC83Z-120(225)隔爆磁力启动器L-2.5-Ⅳ型煤电钻综合保护装置15 ZZ8-2.5/4-Ⅱ 127V照明信号综合装置16 ZXZ817 KSK-30型矿用多功能手提开关18 KDK4矿用隔爆型电机软起动器19 JL82 漏电继电器20 KXL选择性漏电保护装置六液压支架七.其它1SDJ型双速多用系列绞车2PJB-Ⅱ型皮带保护装置------------------------------------------------------3 ZK14(10)-9/550架线电机车-----------------------------------------------------4 蓄电池电机车--------------------------------------------------------------------5 矿用隔爆型移动变电站--------------------------------------------------------6 限矩型液力偶合器--------------------------------------------------------------7 双机自动切换系统-------------------------------------------------------------100第一部分采煤机一 MGTY300-710-1.1D电牵引采煤机(一)技术特征1.采高范围(m)2.0~3.52.机面高度(mm)15553.适应煤层倾角≤16°4.适应煤层硬度 f≤45.装机总功率(kw) 7106.供电电源电压(v) 11407.摇臂长度(mm) 21148.摇臂摆角:上摆角(度) 32.92下摆角(度) 23.139.截割电机:功率(kw) 300转速(r/min) 1480电压(v) 1140电流(A) 194A冷却方式水冷10.滚筒转速(r/min) 35.711.截割速度(m/s) 3.36512.滚筒直径(mm) 180013.滚筒截深(mm) 66514.降尘方式内、外喷雾15.牵引形式变流变频无级调速销轨式无链牵引16.变频范围 1.5~50~8417.牵引传动比 310.518.截割传动比 41.4519.牵引电机:功率(kw) 55转速(r/min) 0~1472~2455电压(v) 380冷却方式水冷20.牵引速度(m/min)0~7.7~12.821.牵引力(KN) 580~35022.牵引中心距(mm) 608023.摇臂回转中心距(mm) 763024.滚筒最大中心距(mm) 1185825.主机架长度(mm) 787026.泵站电机:功率(kw) 20转速(r/min) 1465电压(v) 1140冷却方式水冷27.调高系统额定压力(Mpa) 2028.调高泵排量(ml/r) 20.929.最大卧底量(mm) 26030.总重(t) 45.4531.制动器压力(Mpa) 2(二)710电牵引采煤机电气部件功能及参数1.截割电机主要技术参数:型号: YBC-300额定功率: 300KW额定电压: 1140V额定电流: 194A额定转速: 1475rpm工作制:连续 SI绝缘等级: H级冷却:水冷冷却水压力: 2MP防爆型式:隔爆型2.牵引电机主要技术参数:型号: YBQYS-55额定功率: 55KW额定电压: 380V额定电流: 105A额定转速: 1470rpm工作制:连续 SI绝缘等级: H级冷却:水冷冷却水压力: 2MP防爆型式:隔爆型变频调速专用电机3.电磁阀主要电气技术参数:本采煤机控制摇臂升降电磁阀,采用DMFZ-25TJ型电磁铁,作为摇臂升降和制动用的控制器件。

采煤机技术全参数

采煤机技术全参数

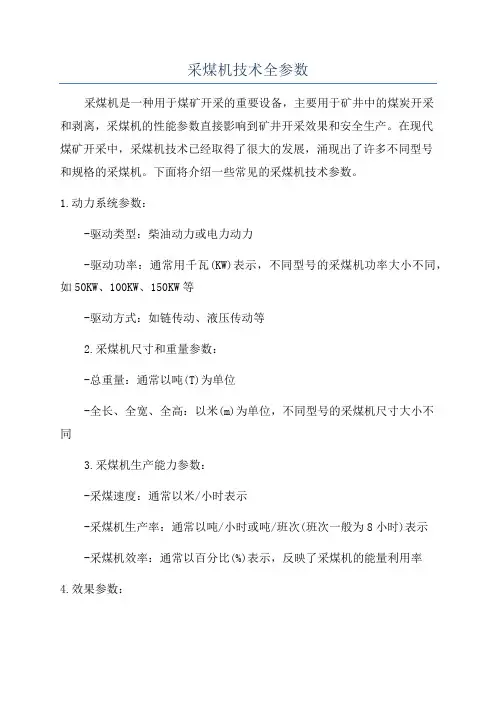

采煤机技术全参数采煤机是一种用于煤矿开采的重要设备,主要用于矿井中的煤炭开采和剥离,采煤机的性能参数直接影响到矿井开采效果和安全生产。

在现代煤矿开采中,采煤机技术已经取得了很大的发展,涌现出了许多不同型号和规格的采煤机。

下面将介绍一些常见的采煤机技术参数。

1.动力系统参数:-驱动类型:柴油动力或电力动力-驱动功率:通常用千瓦(KW)表示,不同型号的采煤机功率大小不同,如50KW、100KW、150KW等-驱动方式:如链传动、液压传动等2.采煤机尺寸和重量参数:-总重量:通常以吨(T)为单位-全长、全宽、全高:以米(m)为单位,不同型号的采煤机尺寸大小不同3.采煤机生产能力参数:-采煤速度:通常以米/小时表示-采煤机生产率:通常以吨/小时或吨/班次(班次一般为8小时)表示-采煤机效率:通常以百分比(%)表示,反映了采煤机的能量利用率4.效果参数:-煤气含量:用体积百分比(%)表示,反映了采煤过程中释放的煤矸石中的煤气含量-煤矸石成分:通常以质量百分比(%)表示,反映了采煤过程中剥离出的煤矸石中的主要矿物和化学成分5.控制系统参数:-控制方式:可以是手动、自动或远程控制-控制精度:反映了采煤机控制系统的精度和稳定性-安全系统:如声光报警、火灾防护、防爆等6.其他参数:-开采环境适应性:如适应的煤层厚度范围、适应的地质条件等-维修和保养参数:如检修时间、保养周期等以上是一些常见的采煤机技术参数,不同型号和规格的采煤机具体参数会有差异。

在购买采煤机时,需要根据矿井的实际情况和开采需求选择合适的采煤机型号,并综合考虑以上参数,以提高开采效率和保障安全生产。

采煤机技术资料

采煤机技术资料

技术协议书甲方:山西汾西正令煤业有限责任公司乙方:太重煤机有限公司MG300/730-WD采煤机(一)配套设备1. 采煤机: MG300/730-WD 壹台(二)主要技术参数1、采高: 2.2~3.2m2、机面高度:1560mm3、过煤高度:740mm4、中部卧底量:300mm5、适应工作面倾角:≤20°6、煤质硬度:f<47、供电电压:1140V8、总装机功率:730kW9、截割电机功率:300kW×210、牵引电机功率:55kW×211、泵站电机功率:20kW12、滚筒类型:镐型截齿强力滚筒(海德拉)13、滚筒直径:φ1800mm14、滚筒截深/宽度:630/686mm15、滚筒转速:35.71r.p.m16、摇臂回转中心距:8155mm17、牵引中心距:6605mm18、牵引力:750~450KN19、牵引速度:0~7.7~12.8m/min20、整机重量:≥48t21、单件最大外形尺寸:3600×1420×1400m(长×宽×高)22、单件最大外形尺寸重量:6t(三)主要技术性能要求1、采煤机机械和液压等部分技术性能的要求(1)整机为多电机驱动,横向布置抽屉式结构;主机架为分体铸焊结构( 3 段),楔形燕尾槽定位高强度螺栓联接液压螺母紧固。

主机架在采空侧敞开,分为五个腔室,分别安装左、右牵引传动部、泵站、高压箱、控制箱,摇臂,各部件的安装均可单独进行,部件间没有动力传递和连接。

左、右内、外牵引部及电机、调高油缸可左右互换,采煤机上所有切割反力、牵引力、采煤机的限位、导向作用力均由主机架承受。

采煤机采用无链电牵引交流变频调速,具有恒功率自动调速功能,正常割煤速度能够在0~7.7/min范围内调节,空载最大速度12.8m/min,最大牵引力750kN。

(2)采煤机配套销排节距126mm。

(3)采用海德拉公司生产的镐型滚筒φ1800×630/686。

采煤机技术要求

采煤机技术要求

采煤机一、地质条件煤层硬度:硬和中硬(f=2~4)(含少量夹矸)煤层倾角:小于40°二、采煤机技术参数采高范围:2.0~3.8m机面高度:1579mm电压等级:3300V装机功率:930KW生产能力:1800t/h过煤空间:高度*宽度776mm*700mm滚筒直径:φ2000mm装机功率:930KW截割电机功率:400KW截深:800mm齿形:采用海德拉刀型齿是湿式滚筒牵引型式:交流变频调速销轨式无链牵引牵引速度:0~7.7~12.8m/min卧底量:≥380mm配套刮板输送机:SGZ960/2×700中双链刮板输送机三、主要技术要求(一)机械及液压部分1、带防爆计算机和各种传感器,能满足数字化工作面主控集成计算机的通讯要求,实现工作面自动化要求。

2、采煤机滚筒选用海德拉原装进口湿式滚筒。

左右滚筒加装翻转挡煤板,采用液压马达驱动,液压马达为波兰进口乳化液马达。

3、采煤机随机安装内喷雾减压阀,压力保持在1.3-1.7MPa。

4、采煤机加装破碎机(进口)(左右均可安装)。

5、调高系统采用液压调高泵。

6、采煤机要实现开机前自检、诊断、分析、记忆、显示功能。

7、调高千斤顶缸筒内壁全部进行表面防腐防锈处理,调高千斤顶、底部连接孔采用关节轴承连接方式。

8、机组冷却和内外喷雾用水的进水口必须加装自动反冲洗过滤器和磁王软化水装置,过滤器要求过滤精度80μm,流量为600l/min。

9、牵引系统保险轴更换方式采用快捷式。

10、电控箱内加装防潮加热装置。

11、电控箱要有备用喇叭嘴,机载主控PLC要留有足够备用输入、输出接口,方便增加外围传输信号。

12、滑靴用滚轮式。

13、所有螺栓和内螺纹进行防锈防腐处理。

14、截割电机固定方式采用锥面配合方式固定或在电机腔内做轨道,截割电机冷却水进出水口全部留在电机前端盖上。

15、摇臂润滑:强制润滑。

16、采煤机能实现自身绝缘系统监测。

17、主机架连接采用偏心螺母连接。

1860机组采煤机技术规范书

1860机组采煤机技术规范书

1860KW电牵引采煤机技术规范书一.采煤机的基本要求采煤机整机采用多电机横向布置的主机架框架结构,牵引采用一拖一的机载交流变频调速,控制系统采用PLC可编程控制器和汉字液晶显示屏。

供电电压3300V。

二.设备配套工作面运输机:SGZ-1000/14000液压支架:ZY-10000/26/55三.矿区地质条件:主要地质参数如下:煤层厚度:平均厚度 4.5-4.8 米;煤层倾角:采向< 1 ~ 5 °,走向 < 1 ~ 5 °;煤层顶板:砂质泥岩煤层底板:细砂岩煤层结构:局部夹矸煤质硬度:f≤4工作面长度: 230 米。

四.采煤机的主要技术参数1、适应煤层条件:采高范围:2.4~4.9m (采用2500 mm滚筒)工作面倾角:≤15°煤质硬度:f≤42、采煤机主要技术参数总装机功率: 1860KW(750×2+90×2+30+150)过煤高度: ≥1153mm卧底量: 450 mm牵引方式: 采用机载交流变频调速,销轨式无链牵引牵截割电机YBCS-750 电压3300V牵引电机YBQYS4-90 电压460V调高电机YBRB-30(B)电压3300V破碎电机YBC3-150 电压3300V机面高度: 2080 mm滚筒直径: Φ2500 mm齿型:镐型截齿截深: 800mm摇臂回转中心: 8120mm整机重量: 90t五.结构特点:采用多电机传动,电机横向布置的总体设计,其结构简单可靠,其主要特点如下:(1)所有电机横向装入每个独立的机箱内,为抽屉式型式,维修方便。

(2)机身采用液压拉杠和高强度螺栓、液压螺母联结为一个刚性整体,无底托架,增加了过煤空间高度。

(3)摇臂行星头为双级行星传动结构,齿轮强度和轴承寿命高。

摇臂两个独立的润滑油池,能得到良好的润滑。

摇臂设有齿式离合器及扭矩轴机械保护装置,关键部位轴承和油封采用进口件。

(4)调高系统液压元部件均集成安装于调高泵箱上平面,液压元件均采用成熟定型的产品,简单可靠性。

西安煤机厂采煤机技术规格书

西安煤机厂采煤机技术规格书

MG900/2210-GWD型交流电牵引采煤机产品简介西安煤矿机械有限公司MG900/2210-GWD型电牵引采煤机,是一种多电机驱动,电机横向布置,交流变频调速无链双驱动大型电牵引采煤机。

总装机功率2210kW,机面高度2708mm,适用于采高3.20~6.30m,煤层倾角≤15°的厚煤层综采工作面,要求煤层顶板中等稳定,底板起伏不大,不过于松软,煤质硬或中硬,能截割一定的矸石夹层。

工作面长度以150~200m为宜。

该采煤机的电气设备符合矿用防爆规程的要求,可在周围空气中的甲烷、煤尘、硫化氢、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量的矿井中使用,并可在海拔不超过2000m、周围介质温度不超过40℃,空气湿度不大于95%(在+25℃时)的情况下可靠地工作。

该采煤机适用于与相应的液压支架,各种型号工作面运输机配套,实现综合机械化采煤。

采煤机机械传动、液压、冷却喷雾、润滑各系统。

采煤机型号的组成及意义M G 900 / 2210 -G W D电牵引无链高机身总装机功率(kW)截割电机功率(kW)滚筒式采煤机2. 主要技术特征(1) 适用煤层采高范围 3.20~6.30m煤层倾角≤15°煤质硬度硬或中硬(2) 整机主要参数机面高度2708mm滚筒直径Φ3000 mm Φ3200 mm最大采高6300 mm下切量450mm 550mm过煤高度1153mm装机功率2×900 +2×110+40+150 kW摇臂摆动中心距8550 mm截深880 mm(3) 电动机: 截割电机牵引电机调高泵电机破碎机构电机型号YBCS2-900 YBQYS-110 YBRB-40 YBC3-150 功率900 kW 110 kW 40 kW 150 kW电压3300V 460V 3300V 3300V转速1470 r/min 0-2940 r/min 1470 r/min 1470 r/min 冷却水量35 L/min 20 L/min 15 L/min 20 L/min 冷却水压 1.5 Mpa 1.5 Mpa 1.5 Mpa 1.5 Mpa (4) 牵引:型式交流变频调速、电机驱动齿轮销轨式无链牵引牵引力1000~500 kN牵引速度0~11.5~23 m/min牵引部总减速比(含行走箱速比)206.316(5) 截割:摇臂长度3200 mm摇臂摆角-16.21°~+58.99°总减速比60.23滚筒直径Φ3000 mm Φ3200 mm滚筒线速度 3.8m/s 4m/s滚筒转速24.4 r/min(6) 破碎:破碎摇臂长度2750 mm破碎摇臂摆角±11.5°破碎头直径φ950mm破碎头转速173 r/min破碎滚筒线速度8.6 m/s破碎滚筒全行程升起时间 47.5 s破碎滚筒全行程下降时间 29 s(7) 调高泵箱:调高双联泵型号GP3F/10+GP1R/10(意大利迪普马公司)大泵工作压力25 Mpa(最高压力26 Mpa)小泵工作压力16 Mpa(最高压力21 Mpa)理论排量42.7 ml/r+4.1 ml/r工作转速1470 r/min滚筒全行程升起时间74s滚筒全行程下降时间102s(8) 操纵方式:中部手控(开停机、停运输机、调速换向)两端电控(停机、调速换向、调高)无线摇控(停机、调速换向、调高)(9) 主电缆:拖缆方式自动拖缆主电缆规格一根MCPT3×150+1×70+4×10(10)冷却和喷雾冷却各电机、变压器箱、变频器箱、摇臂、调高泵箱分别冷却。

采煤机技术规格书.

采煤机技术规格书.

采煤机技术规格书一、设备使用的条件海拔不低于-1000米;工作环境温度0℃~+40℃;贮存环境温度-10℃~+40℃;空气相对湿度不大于95%(+25℃);有甲烷和煤尘等爆炸危险的矿井中。

二、设备名称数量设备名称:采煤机(不含破碎机构)需求数量:2台三、技术要求1、功能描述:(1)采煤机与煤矿在用的ZZ13000/27/60D和ZZ10000/22/45D型液压支架(沈阳天安公司设计、郑煤机公司和重庆大江公司制造)以及SGZ1000/3X1000型刮板运输机(西北奔牛公司制造)配套使用,签署技术协议时三机需重新配套;(2)采煤机配套的滚筒安装配合尺寸与煤矿在用艾柯夫SL500型采煤机配套的截割滚筒具有完全互换性,滚筒配套的截齿座、齿靴、截齿、开帮齿、内外喷嘴与煤矿在用艾柯夫SL500型采煤机滚筒截齿座、齿靴、截齿、开帮齿、内外喷嘴的具有完全互换性;(3)采煤机配套的导向滑靴、平滑靴、行走轮组件及单片行走轮、截割柔性轴、电磁抱闸与煤矿在用艾柯夫SL500型采煤机导向滑靴、平滑靴、行走轮组件及单片行走轮、截割柔性轴、电磁抱闸具有完全互换性。

2、设备主要技术参数:(1)生产能力:≥4500t/h(2)采煤机高度(底板到上盖板):在2100-2300mm之间;(3)过煤高度:≥1100mm(4)截割高度(配2.7米滚筒):3.2~6.0m;(5)煤层倾角:适应的爬坡角度:≥35°,俯采角度:≥30°;(6)煤层硬度:f≤6,局部有地质构造,采煤机具备截割硬煤、夹矸和较强的过岩石等地质构造带能力≥f8;(7)总功率:≥1700KW;(8)电压等级:3300V;(9)截割功率:750KW;(与煤矿在用艾柯夫SL500采煤机截割电机具有完全互换性)(10)牵引电动机功率:150KW;(11)牵引制动方式:电磁抱闸(12)油泵电机功率:≥40KW;(13)牵引形式:交流变频调速、电机驱动齿轮销轨式无链牵引,渐开线5节距齿轨牵引,节距147mm;(14)最大牵引力:≥680KN;(15)牵引速度:0~23m/min;(16)配重型截割滚筒,滚筒直径:1台配¢2700x1000mm滚筒1对,1台配¢2400x1000mm滚筒1对,两对滚筒可在两台采煤机上互换使用,截深1000mm(与煤矿在用艾柯夫SL500采煤机截割滚筒具有完全互换性);(17)截割滚筒转速:30rpm左右;(18)摇臂降尘方式:内、外喷雾;(19)采煤机滚筒中心距:≤15000mm;(20)采煤机长度:≤17150mm;采煤机宽度:≤2950mm;(21)滑靴间距:≤8000mm;(22)整机重量(含滚筒):≤115T;(23)卧底量:≥500mm;(24)控制方式:中部手控,两端电控,无线遥控,具有顺槽数据显示功能,可将数据上传,并能实现远程集控、故障诊断功能;(25)配齐配全无人自动化控制功能,具备记忆截割功能,并与矿现有的天津贝克PROMOS集控系统、北京天玛SAC、德国蒂芬巴赫支架电液控制系统兼容,并能配套自动化使用,配远程终端诊断器;(26)采煤机采用多电机传动,电机横向布置、抽屉式结构;(27)摇臂为直摇臂,可左右互换;(28)机载、“一拖一”交流电牵引,交流变频调速系统采用四象限变频器,优先采用DSP计算机嵌入式控制系统,短时间内可实现“一拖二”;(29)采煤机电控装置具有过载、过流、过压和欠压保护及接地漏电保护;(30)截割、牵引电机和牵引变压器预埋温度传感器,实现对该电机、变压器的温度监测和保护;(31)采煤机有能停刮板机运行的闭锁装置及瓦斯监测断电装置;(32)电气拖动系统根据需要可具有四象限运行的能力,采煤机可用于大倾角工作面,并采用回馈制动;(33)针对大倾角(含俯采)回采,煤机要有相应措施,特别是制动、摇臂中心齿轮供油、油箱供油、静止启动、防滑等方面要重点设计制造;液压系统、变频器、工控机等关键液压、电气元件要稳定可靠,优先选用进口名牌产品,质保期内故障率为零;3、主要部件的材质和寿命:(1)截割滚筒采用进口优质材料,国内一流知名产品,同煤矿现用采煤机滚筒具有完全互换性;(2)轴承SKF或CAG、骨架密封、变频器等均采用进口知名优质产品;(3)电机采用具有10年以上生产综采工作面水冷经历的国内外知名优质品牌电机;(4)摇臂壳体采用优质合金铸钢材料。

MG132-310-BW采煤机新版说明书

MG132-310-BW采煤机新版说明书
惰轮组、调高泵轴组、主泵轮等组成。
鸡西煤矿机械有限公司
6
MG132/310-BW 型滚筒式采煤机
序号 图

1 19MJ0118
2 19MJ0116
3 19MJ0114
4 19MJ01-17
1. 19MJ0118 电机轴组


电机轴组
惰轮组
调高泵轴
主泵轮
整机数量
1 2 1 1
备注
序号 图 号


1
GB/T 283-1994 滚动轴承 NJ216E/80×140×26
该机适用于顶板中等稳定,煤层厚度在 0.85-1.55 米,倾角≤30°的煤层, 可采普氏硬度系数 f ≤3.5 的煤和非金属层状矿床。即可与金属摩擦支柱或单 体液压支柱、金属铰接顶粱配套组成普采或高档普采工作面,也可与薄煤层液
1 鸡西煤矿机械有限公司
MG132/310-BW 型滚筒式采煤机
压支架配套组成综采工作面。该机设有液压防滑制动器,当煤层倾角达到或超
牵引功率 KW 45
截割电机型号 YBCS2-132
牵引电机型号 YBQYS2-45
马 达 型 号 A2FE107W70S11
调 高 泵 型 号 A2F10L4P4
主 电 缆 型 号 MCP-0.66/1.14 3×70+1×16+3×6
截割电缆
MCP-0.66/1.14 3×35+1×6+3×6
牵引电缆
项目
内容
采高范围 m 0.85~1.55
机面高度 mm 720
倾角
≤30°
牵引速度 m/min 0~5
牵引力 KN
220
整机重量 T 13.5

太重采煤机说明书

太重采煤机说明书

太重采煤机说明书太重采煤机说明书一、产品概述太重采煤机是一种用于煤矿采掘的大型设备,主要用于采煤工作。

本采煤机可实现直接开采和无顶煤巷开采。

二、技术参数1. 操作高度:1.3m-3.5m2. 装机功率:178kW3. 重量:60t4. 采高范围:2.4m-4.2m5. 承载能力:25t6. 工作速度:0.9m/min-2.2m/min7. 钻孔直径:50mm8. 工作压力:20MPa三、操作指南1.在操作前,请仔细阅读本操作手册,如果有任何不清楚的地方,请联系相关技术人员。

2.在操作之前,必须检查太重采煤机的所有部分是否正常运作,并排除问题。

3.操作者必须佩戴必要的安全装备,如安全帽、护目镜、防护手套、防护鞋等。

4.操作者必须按照指引正确操作,严禁超负荷操作和随意更改操作程序。

5.操作者必须及时对太重采煤机进行维护和保养,确保设备的正常运行。

四、注意事项1.太重采煤机是一种大型设备,操作者必须具备一定的操作经验和技能,否则会造成安全事故。

2.严禁在太重采煤机运行时,将任何部分伸入机器内部,以免造成伤害。

3.在操作中,如发现机器有异常情况,应立即停机,并联系维修人员进行检修。

4.严禁随意更换或拆卸太重采煤机的任何部分,必须交由专业技术人员维修。

5.使用完毕后,应及时对设备进行清洁和保养,以确保下次使用时设备的正常运行。

五、服务与保障1.本公司承诺为用户提供完善的售后服务和技术支持。

2.本公司为用户提供设备安装调试、培训操作及维护保养等服务。

3.本公司为用户提供12个月的质量保证期,在保证期内,如果设备出现质量问题,本公司将免费提供维修服务。

4.本公司为用户提供设备配件供应,用户可以通过本公司购买原厂配件以进行更换。

六、问题解决如果在使用太重采煤机的过程中遇到任何问题,用户可以通过以下方式与我们联系:1.在工作时间内拨打本公司服务热线:XXXXXXXXX2.发送邮件至公司邮箱:XXXXXXXX3.通过本公司官网提交问题:XXXXXXXXX我公司将会在24小时内回复用户的问题,并为用户提供相关技术支持。

SL500采煤机技术规格

SL500采煤机技术规格

SL500采煤机技术规格Eickhoff SL 500 AC Shearer Loader Specification艾柯夫SL 500交流采煤机技术规格Shearer Loader General采煤机整机Machine Model型号Eickhoff SL 500 AC Total power installed总装机功率1915 kWVoltage电压 3.3 kV, + 10%, -20% Capacity (peak cutting) 产量(最高产量)2700 t/h*Cutting Power截割功率 2 x 750 kW Haulage Power牵引功率 2 x 90 kW Maximum haulage pull最大牵引力771 kNMaximum haulage speed最大牵引速度30.2 m/min Hydraulic Drive Power泵电机功率35 kW Lumpbreaker Power破碎功率200 kWCutting height采高app.约5000 mm Undercut depth卧底量app. 约415 mm Machine height from floor机身高度app. 约2041 mm Clearance for coal passing过煤口高度app.约780 mm Distance between drum center两滚筒中心距13300 mm Distance between haulage (sprockets) 牵引齿轨轮间距6190 mmCutting drum diameter滚筒直径2300 mmCutting drum width滚筒宽度900 mmCutting depth截深800 mmDrum speed滚筒转速23 r.p.m. Maximum cutability of mineral最大截割硬度up to可达100 Mpa** Haulage system牵引系统Eicotrack 2000 or similar销排系统或类似Rack wheel齿轨轮Eicotrack 2000 or similar销排系统或类似Machine weight机器重量app. 约100 t Noise level噪音等级approx. 约80 dB (A)Face gradient in conveyor direction工作面纵向倾角max 10°without brakes最大10°时不带制动器Face gradient transverse to conveyer工作面横向倾角max 10°最大10°PF 6 / 1142型前刮板运输机B. Rear AFC PF 6 / 1342型后刮板运输机C. BSL PF6/1542破碎机1. General概述2 Drive parts传动部3. Head self-tension mechanism机头自动紧机构4. Chain sprocket链轮5. line pan (kinds of line should be introduced separately )溜槽(各种溜槽分别叙述)6. Chain and Flight链条和刮板7. Chain pre-tension devices链条预紧装置8. dust-removing system灭尘系统9. Drive motor驱动电机10. Couplings偶合器11. Technical specification of crusher 破碎机技术指标12. Drive unit传动部。

(质量认证)煤矿采面设备技术规格书

(质量认证)煤矿采面设备技术规格书

(质量认证)煤矿采面设备技术规格书徐州李堂矿业有限公司ZF5200/17/35型放顶煤液压支架ZFG5500/17/35型放顶煤过渡液压支架技术规格书制作:机电部长:机电副总:机电矿长:总工:二○一○年十一月一、项目名称1、徐州李堂煤矿ZF5200/17/35型四柱支撑掩护式放顶煤液压支架98架。

2、徐州李堂煤矿ZFG5500/17/35型四柱反四连杆放顶煤过渡液压支架7架。

注:液压支架随机配置架前、架后自动喷雾。

二、徐州李堂煤矿四柱支撑掩护式放顶煤液压支架技术要求如下:1、总则1.1、本技术文件适用于徐州李堂煤矿四柱支撑掩护式放顶煤液压支架,它提出了上述部分的功能设计、结构、性能、制造、安装和试验等方面的技术要求。

1.2、本规范提出的是最低限度的技术要求,并未对一切技术细节作出明确规定,也未充分引述有关标准的规范和条文。

乙方应提供满足本规范书和有关工业标准要求的高质量产品及其服务。

对国家有关安全、环保等强制性标准,乙方所提供产品也应满足其要求。

1.3、本规范中产品除必须满足《煤矿安全规程》2010版中有关要求外,其设计、制造、安装、验收均应符合行业标准。

1.4、供方也可提供满足要求的类似产品,以供矿方选择。

2、技术参数及要求2.1、工作面条件3C202采面斜长148.9米,倾角为19°。

2.2、液压支架技术参数:2.2.1、ZF5200/17/35型四柱支撑掩护式放顶煤液压支架2.2.2、ZFG5500/17/35四柱反四连杆放顶煤过渡液压支架。

2.3技术要求⑴由于液压支架工作采面倾角为19°,所以要求ZF5200/17/35液压支架必须有可靠安全的防倒防滑装置,底调装置应合理设计以保证与拉后溜装置不干涉。

⑵液压支架厂家提供与前刮板输送机相连接的推溜、移架装置(包括连接销);提供与后部刮板输送机相连接的拉溜装置(拉溜圆环链及后溜与圆环链连接销除外);液压支架配置底座十字防滑板;一架三表的压力表可考虑悬挂的固定方式;液压支架在设计时应设计起吊耳并配置两个起吊油缸,方便架间起吊重物;前溜连接头长度应考虑尽量短以防止在推溜、拉架时断裂;前溜连接头强度应充分考虑与前溜耳座相配比;过渡液压支架备用操作阀出口安设减压阀(15—20MPa)及相应30米的管路,用于向液压支柱提供工作液。

采煤机375技术参数

采煤机375技术参数

MG150/375-W(W1)技术说明鸡西煤矿机械有限公司2010年7月MG150/375-W(W1) 型采煤机技术说明主要描述MG150/375-W(W1)型采煤机的基本特征、结构原理、使用功能等技术内容。

表述形式:供货范围、技术规格、附加技术、图纸说明供货范围序号数量技术规格和说明1 1 MG150/375-W型采煤机,适用于左右工作面采煤包括:※2个长度1699.5mm(铰接中心与滚筒中心距离)的截割单元,1个在左侧,1个在右侧各自包括安装在摇臂保护腔内的交流截割电机1个,150kw连续功率,1140V,50Hz防爆,水冷※2个带有ZM125马达的牵引部,1个在左侧,1个在右侧※2个行走部,1个在左侧,1个在右侧※1套电控单元※1套液压控制系统包括:泵站驱动电机75kW、1140V、50Hz防爆、水冷油路和油管连接件齿轮泵和两种轴向柱塞泵※ 1 套供配水系统包括:内、外喷雾;冷却回路※1套电缆拖曳装置※2个左右截割滚筒包括:截齿和喷嘴※4套中文技术资料2 1截割和采高控制系统※2个液压油缸3 1※ 1套专用工具技术规格⏹整机特征整机参数型号MG150/375-W总装机功率2×150+75=375kW电压 1.14kV,+10%,-15%产量(最高产量) 600t/h*(最大)截割电机功率2×150kW泵电机功率75kW最大牵引力350kN最大牵引速度6m/min采高1300-3000mm卧底量约167mm (滚筒Φ1250,运输机槽帮高222)约242mm (滚筒Φ1400,运输机槽帮高222)约342mm (滚筒Φ1600,运输机槽帮高222)机面高度(SGD-630/220销排式输送机)约1100mm过煤高度约410mm两滚筒水平中心距8609mm两行走轮水平中心距4169mm滚筒直径1250mm;1400mm;1600mm;滚筒宽度710mm截深630mm滚筒转速52r.p.m; 46r.p.m最大截割硬度f≤4**牵引系统销排系统齿轨轮销排系统机器重量约22t噪音等级≤97dB(A)工作面倾角≤35°* 取决于截割条件。

采煤机技术资料

采煤机技术资料

技术协议书甲方:山西汾西正令煤业有限责任公司乙方:太重煤机有限公司MG300/730-WD采煤机(一)配套设备1. 采煤机: MG300/730-WD 壹台(二)主要技术参数1、采高: 2.2~3.2m2、机面高度:1560mm3、过煤高度:740mm4、中部卧底量:300mm5、适应工作面倾角:≤20°6、煤质硬度:f<47、供电电压:1140V8、总装机功率:730kW9、截割电机功率:300kW×210、牵引电机功率:55kW×211、泵站电机功率:20kW12、滚筒类型:镐型截齿强力滚筒(海德拉)13、滚筒直径:φ1800mm14、滚筒截深/宽度:630/686mm15、滚筒转速:35.71r.p.m16、摇臂回转中心距:8155mm17、牵引中心距:6605mm18、牵引力:750~450KN19、牵引速度:0~7.7~12.8m/min20、整机重量:≥48t21、单件最大外形尺寸:3600×1420×1400m(长×宽×高)22、单件最大外形尺寸重量:6t(三)主要技术性能要求1、采煤机机械和液压等部分技术性能的要求(1)整机为多电机驱动,横向布置抽屉式结构;主机架为分体铸焊结构( 3 段),楔形燕尾槽定位高强度螺栓联接液压螺母紧固。

主机架在采空侧敞开,分为五个腔室,分别安装左、右牵引传动部、泵站、高压箱、控制箱,摇臂,各部件的安装均可单独进行,部件间没有动力传递和连接。

左、右内、外牵引部及电机、调高油缸可左右互换,采煤机上所有切割反力、牵引力、采煤机的限位、导向作用力均由主机架承受。

采煤机采用无链电牵引交流变频调速,具有恒功率自动调速功能,正常割煤速度能够在0~7.7/min范围内调节,空载最大速度12.8m/min,最大牵引力750kN。

(2)采煤机配套销排节距126mm。

(3)采用海德拉公司生产的镐型滚筒φ1800×630/686。

采煤机技术参数(全系列)

采煤机技术参数(全系列)
机重 t
Unit weight
22
22
26
配套输送机
Supporting conveyor
SGD630/220;SGD730/220
采煤机型号
Type
技术特征
Specification
MG160/390-WD
MG150/375-W
采高m
Mining height
1.3~2.9
1.3~2.9
截深m
Wep depth
0.6
适应倾角(0)
Seam inclination
≤35°
滚筒直径m
Drum diameter
Ø1.25;Ø1.4;Ø1.6
滚筒转速r/min
Drum speed
46;52
摇臂长度mm
Ranging arm length
1700
摇臂摆动中心距mm
Distance between ranging arm pivots
800
最大不可拆卸件尺寸 mm
Maximumnon-removableparts size
3900×1550×510
机重 t
Unit weight
35
配套输送机
Supporting conveyor
SGZ800/800
采煤机型号
Type
技术特征
Specification
MG132/320-W
MG132/320-WD
1140
设计生产能力t/h
design production capacity
200
最大不可拆卸件尺寸mm
Maximumnon-removableparts size

采煤机中文标书 技术部分

采煤机中文标书 技术部分

第八章货物需求一览表及技术规格晋城煤业集团采购大采高工作面采煤机(6.0米),欢迎国内外的生产厂商或经销商,根据我公司的地质情况,对适合在我公司使用的采煤机进行投标。

1、井下地质条件(按寺河矿条件考虑)井下地质条件见附件一。

2、所采购设备的名称、数量及交货期3、报价投标方应对所投标的设备进行报价(FOB价),报价包括以下内容。

3.1整台滚筒式采煤机的价格,同时利用列表方式在整机价格上进行分项报价。

3.2特殊工具价格3.3采煤机电缆的价格3.4拖拽电缆卡的价格3.5采煤机数据传输到顺槽巷控制装置的价格3.6自动化控制价格3.7在煤矿现场服务的价格3.8备件价格3.8.1质量保证期内所需的备件和易损件价格(投标方要详细列出备件的名细及价格。

此费用包括在投标总报价中)3.8.2运行2年所使用的备件和易损件价格(投标方要详细列出易损件的名细及价格,但此费用不包括在投标总报价中)3.9其它可选项的报价3.10中检费用报价4、设备的技术性能要求(以下标记为“❒”号的为投标方必须满足的项目,任何一项的偏离将导致废标。

标记为“*”号的项目,如偏离一项将使投标价增加1%)❒4.1投标方所投标的设备必须无条件满足中华人民共和国相关法规,并取得在中国煤矿井下使用的煤矿安全标志。

❒4.2投标人所投标的采煤机应能适应晋城煤业集团井下地质条件,适合在高瓦斯矿井使用。

❒4.3该采煤机适用于3.0m到6.0m高的煤层高度中工作,投标人应详细说明滚筒采煤机的工作范围。

❒4.4所配套的支架推移步距:865mm❒4.5滚筒采煤机的电源为 3.3KV,50Hz,总装机功率要大于1800kW。

❒4.6所投标采煤机的额定生产能力要大于3500t/h。

❒4.7该采煤机要采用电牵引,调速方式使用交流变频技术。

*4.8该采煤机的设计、制造要尽量采用国际公制标准(metric system)如不得不采用英制部件,必须对所采用的英制零部件进行列表说明。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

MG150~160/368~390-WD 电牵引采煤机技术规格书
二0一三年七月六日
MG150~160/368~390-WD
电牵引采煤机技术要求
一、主要技术参数:
1、型号: MG150~160/368~390-WD;
2、采高: 1.6~3m;
3、适应倾角:≤45°
4、煤层硬度: f=3-4;
5、电压等级: 1140V;
6、摇臂回转中心距: 5710mm;
7、过煤高度: 505mm;
8、中部最大卧底量: 180mm;
9、调速方式:机载“一拖二”交流变频调速;
10、截深: 630mm;
11、滚筒直径: 1400mm;(配凯南麦特滚筒)
12、滚筒转速: 41r/min;
13、牵引方式齿轮—销轨式(销排间距126mm)
14、牵引力: 440KN;
15、牵引速度: 0-6-10m/min
16、控制系统:型号:DSP系统
17、喷雾及冷却:
喷雾方式:内、外喷雾
摇臂齿轮箱冷却:水冷
供水流量: 200L/min
供水压力: 6.3Mpa
18、调高系统:
(1)、调高电机:
型号: YBRB-5.5S隔爆型三相异步电机(抚顺煤矿电机厂)
功率: 5.5-10kW
供电电压: 1140V
额定转速: 1438r/min
冷却方式:定子水套冷却
防护等级: IP54;
绝缘等级: H级;
19、电动机功率:
(1)、主电机:
型号: YBCS4-150~160隔爆型三相异步电机(抚顺煤矿电机厂);
功率: 2×150~160KW;
供电电压: 1140V;
额定转速: 1472r/min;
冷却方式:定子水套冷却(许用压力3MPa);
防护等级: IP54;
绝缘等级: H级;
(2)、牵引电机:
型号:YBQYS4—25(30)隔爆型三相异步电机(抚顺煤矿电机厂);
功率: 2×25—2×30KW;
供电电压: 1140V;
额定转速: 1450r/min;
冷却方式:定子水套冷却(许用压力3MPa);
防护等级: IP54;
绝缘等级: F级;
20、机重:约25吨(不含电缆、开关、变频装置);
21、机面高度:约1170mm;
二、配套设备
1、前部刮板运输机:SGZ-630/320
2、后部刮板输送机:SGZ-630/264
3.液压支架: ZF3000-16/26
三、主要技术要求
1、采煤机的设计、制造、必须符合国家机械行业、煤炭行业、2011年版《煤矿安全规程》及其它有关标准和要求。

2、必须保证与刮板机具有可靠的配套,保证不刮不卡,各操作手柄能够灵活操作。

具体配套尺寸详见三机配套图。

3、采高范围必须按配套要求达到3000 mm以上。

4、滚筒规格:Ф1400,配套使用凯南麦特生产,滚筒端盖必须在齿座水平线以内。

供货方要根据使用方煤层地质条件进行优化设计,提高滚筒强度,保证具有良好的截割性能和装煤效果。

供货方要提供滚筒图纸。

5、采用双弯摇臂,摇臂内、外喷雾系统要采取防护措施,保证喷雾系统不受刮卡。

6、提高导向滑靴整体强度及耐磨性,表面圆滑,尽量减少行走阻力。

7、除个别非重要部位外,全部采用SKF进口轴承(图册中要明确标出),高速密封采用进口密封。

离合器要离、合定位可靠、自锁;操作简易、可靠;“离”“合”位置要有明显标志。

8、截割部、牵引部、摇臂、泵等主要部件装配前必须按有关技术标准进行加载和跑合等试验。

试验记录齐全,验收时交使用方审核。

9、主机部件按设计采用高强度液压螺栓连接,液压螺母不漏油。

10、采煤机必须具备闭锁刮板运输机功能。

11、采煤机具备手动和离机无线遥控两种操作方式。

机载瓦斯断电仪使用重庆煤科院生产(断电值为0.75%、复电值为0.65%)具有报警、断电功能。

并设有主电机功率保护、牵引电机过热、过电流保护等。

采煤机须配置液晶显示器,液晶显示器全中文显示,显示内容与厂方提供该采煤机使用维护说明书上显示器显示内容一致,具有运行状态、运行主要参数、故障检测、闭锁、显示、报警和记忆功能。

当电缆出现漏电和短路故障时采煤机能自动停机,并有闭锁功能。

12、供货方应保证电机不漏油不漏水。

因质量问题出现漏油、漏水造成电机烧毁的,供货方应免费给予维修或更换。

13、齿轮材料用18Cr2Ni4WA,机壳部分质量要可靠,不应有裂纹、漏油、变形现象出现。

壳体易损部位应有堆焊的耐磨层保护,出现问题供货方免费更换。

14、采煤机质保期:机械部分一年;电气部分半年。

15、随机配电缆夹(H型,规格(宽*高):180×l00mm)200米,Ø1.4米滚筒一对。

遥控器4对、充电器4个;5%随机配件(由供货方提供明细及价格,由使用方选定);随机工具3套;,备用变频器一个,备用油泵电机及牵引电机各一个。

16、各连接销有加油孔和润滑油槽,易于拆卸,应使用锥销形式。

17、设备出厂前供货方必须严格按照MT/T82-1998《滚筒采煤机出厂检验规范》进行试验,并及时通知使用方派员到厂参与整机试车和验收。

18、变频器采用ABB公司产品或其他国外知名品牌。

四、技术培训及提供的资料
1、设备出厂前,由供货方负责为使用方有关人员在厂免费进行技术培训,保证使用方人员达到熟练操作和能够独立维护。

2、设备到矿后,供货方及时派员到矿,使用方配合供货方对使用人员进行技术培训,指导使用方安装、调试、试车。

3、采煤机出厂时必须带齐合格证(含部件)、防爆合格证、整机及电气部件煤安标志、出厂试验报告。

4、随机提供的技术资料:
采煤机使用说明书10份;采煤机用户图册10份;出厂检验报告2份;安标证一套;产品合格证1份;发货明细表2份;易损件及配件明细目录(注明价格)贰份。
