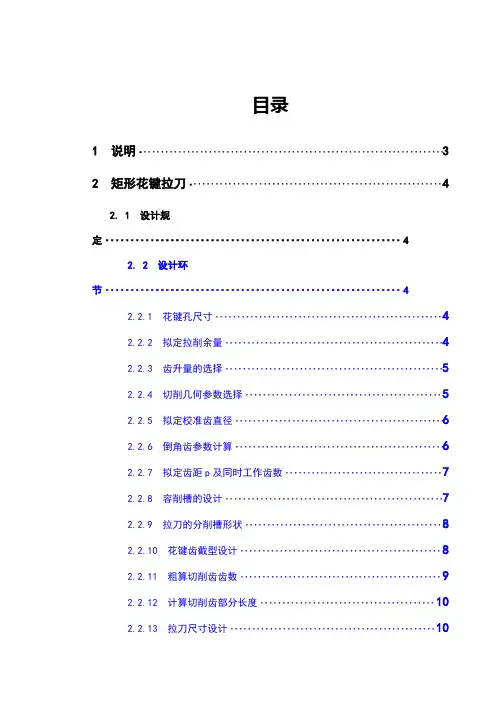

目录1 说明 (3)2 矩形花键拉刀 (4)2. 1 设计规定 (4)2. 2 设计环节 (4)2.2.1 花键孔尺寸 (4)2.2.2 拟定拉削余量 (4)2.2.3 齿升量的选择 (5)2.2.4 切削几何参数选择 (5)2.2.5 拟定校准齿直径 (6)2.2.6 倒角齿参数计算 (6)2.2.7 拟定齿距p及同时工作齿数 (7)2.2.8 容削槽的设计 (7)2.2.9 拉刀的分削槽形状 (8)2.2.10 花键齿截型设计 (8)2.2.11 粗算切削齿齿数 (9)2.2.12 计算切削齿部分长度 (10)2.2.13 拉刀尺寸设计 (10)2. 3 拉刀强度及拉床拉力校验 (13)2.3.1 拉削力 (13)2.3.2 拉刀强度校验 (13)2.3.3 拉床拉力校验 (13)2. 4 拟定拉刀的技术条件 (14)3 矩形花键铣刀 (15)3. 1 设计规定 (15)3. 2 设计环节 (15)3.2.1 花键轴尺寸 (15)3.2.2 具体参数设计 (15)3.2.3 齿形高度和宽度 (16)3.2.4 铣刀的孔径和外径 (16)3.2.5 铣刀的齿数 (17)3.2.6 铣刀的后角及铲削量 (17)3.2.7 铣刀的容削槽和分削槽 (18)3.2.8 校验 (18)3. 3 矩形花键铣刀的技术条件 (19)3.3.1 表面粗糙度（按GB1031－68） (19)3.3.2 尺寸公差 (19)3.3.3 形状位置公差 (19)3.3.4 齿形误差 (20)3.3.5 材料及热解决 (20)4 参考文献 (21)1说明大学三年的学习即将结束, 在我们即将进入大四,踏入社会之前, 通过课程设计来检查和考验我们在这几年中的所学, 同时对于我们自身来说, 这次课程设计很贴切地把一些实践性的东西引入我们的设计中和平时所学的理论知识相关联。
为我们无论是在将来的工作或者是继续学习的过程中打下一个坚实的基础。
铣刀的设计说明书
四、铣刀的设计（一）齿形的设计计算1.前角为零时，工件法剖面截形就是铣刀的齿形。
2.前脚大于零时铣刀有了前角以后，其刀齿在径向截面的齿形和前刀面上的齿形，就与工件法剖面的截形不同了。
设γf为铣刀外圆处的纵向前角，当γf较大时，铣刀径向截面和前刀面上的齿形需进行修正计算。
下图所示的是工件齿形和铣刀齿形得关系，其中（b）为给定的工件齿形；（c）为铣刀径向截面应具有的齿形，即铲刀应具有的齿形；（d)为铣刀前刀面的齿形，即样板应具有的齿形。
图8（二）结构参数的选择及计算1.铣刀齿形高度h设被切工件成形部分高度为hw，则成形铣刀齿形高度应为：h＝hw＋（1－2）mm2.铣刀宽度B设被切工件阔形宽度为Bw，则铣刀宽度B可取为稍大于B。
3.容屑槽底形式铲齿成形铣刀容屑槽底形式通常有两种，即平地形式和中间有凸起或槽底倾斜的加强形式。
在铲削深度较小和刀齿强度足够的情况下，应采用平底形式。
在铣削深度较大时，宜采用加强形式。
4.铣刀的孔径d铣刀的孔径d应根据铣削宽度和工作条件选取，可以按刚度，强度条件计算，也可根据生产经验选取。
5.铣刀的外径do对于平底形式的容屑槽，铣刀外径可按下面公式计算：do＝d+2m＋2H式中：d－铣刀孔径m－壁厚，一般取（0.3－0.5）dH－全齿高由于全齿高的计算又需依据外径do，因此，用上式直接计算铣刀外径是困难的，我国一些工厂采用下式估算铣刀外径：do＝（2－2.2）d＋2.2h＋（2－6）根据上面公式的计算结果再取外径的推荐值。
6.铣刀的圆周齿数Zk铲齿成形铣刀的圆周齿数Zk可按下式计算Zk＝Πdo/S式中S为铣刀的圆周齿距，粗加工时，可取S＝（1.8－2.4）H精加工时，可取S=(1.3-1.8)H，式中H为容屑槽的高度。
但是在设计成形铣刀时，直接按公式计算圆周齿数是困难的，因为式中H尚未确定，而确定它时，又要反过来依据铣刀的圆周齿数。
因而在设计时，可根据生产经验按铣刀外圆直径的大小预先选定圆周齿数，在设计计算出铣刀的其他结构参数后再反过来校验圆周齿数设计得是否合适。
自由切削阶梯端铣刀刀体造型与加工工艺的设计说明

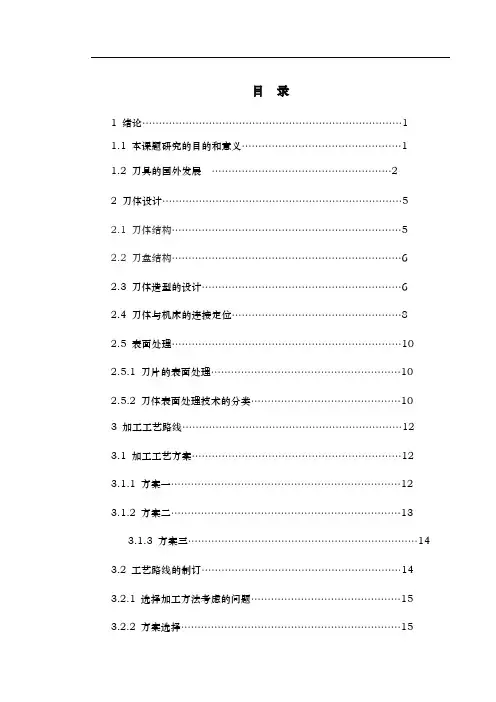

目录1 绪论 (1)1.1 本课题研究的目的和意义 (1)1.2 刀具的国外发展 (2)2 刀体设计 (5)2.1 刀体结构 (5)2.2 刀盘结构 (6)2.3 刀体造型的设计 (6)2.4 刀体与机床的连接定位 (8)2.5 表面处理 (10)2.5.1 刀片的表面处理 (10)2.5.2 刀体表面处理技术的分类 (10)3 加工工艺路线 (12)3.1 加工工艺方案 (12)3.1.1 方案一 (12)3.1.2 方案二 (13)3.1.3 方案三 (14)3.2 工艺路线的制订 (14)3.2.1 选择加工方法考虑的问题 (15)3.2.2 方案选择 (15)4 夹具 (16)4.1 夹具概述 (16)4.2 机床夹具的组成 (17)4.3 夹具设计要求 (18)4.3.1 分度装置的设计 (18)4.3.2 夹紧装置的设计 (20)4.3.3 夹具总体结构 (20)4.3.4 具体夹具设计细节见夹具设计图 (22)5 结论 (23)参考文献 (24)致 (25)1 绪论1.1 本课题研究的目的和意义机械制造工业在国民经济中起着特殊重要的作用，它为各个经济部门提供先进的技术装备，为人民生活提供所需的机械商品，为国防事业提供现代化的武器。
