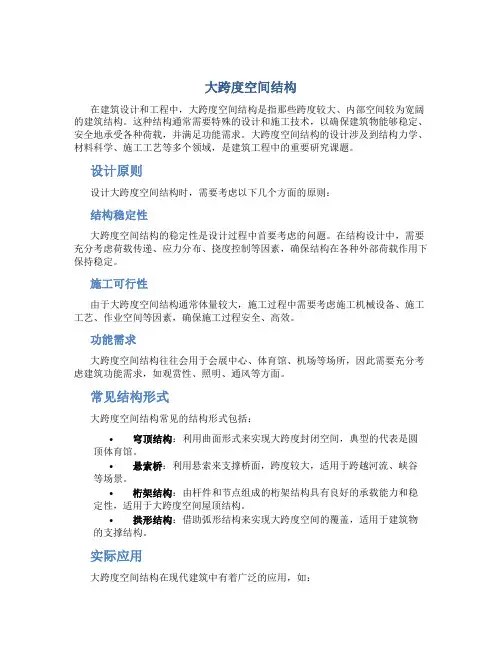

大跨度空间结构在建筑设计和工程中，大跨度空间结构是指那些跨度较大、内部空间较为宽阔的建筑结构。
这种结构通常需要特殊的设计和施工技术，以确保建筑物能够稳定、安全地承受各种荷载，并满足功能需求。
大跨度空间结构的设计涉及到结构力学、材料科学、施工工艺等多个领域，是建筑工程中的重要研究课题。
设计原则设计大跨度空间结构时，需要考虑以下几个方面的原则：结构稳定性大跨度空间结构的稳定性是设计过程中首要考虑的问题。
在结构设计中，需要充分考虑荷载传递、应力分布、挠度控制等因素，确保结构在各种外部荷载作用下保持稳定。
施工可行性由于大跨度空间结构通常体量较大，施工过程中需要考虑施工机械设备、施工工艺、作业空间等因素，确保施工过程安全、高效。
功能需求大跨度空间结构往往会用于会展中心、体育馆、机场等场所，因此需要充分考虑建筑功能需求，如观赏性、照明、通风等方面。
常见结构形式大跨度空间结构常见的结构形式包括：•穹顶结构：利用曲面形式来实现大跨度封闭空间，典型的代表是圆顶体育馆。
•悬索桥：利用悬索来支撑桥面，跨度较大，适用于跨越河流、峡谷等场景。
•桁架结构：由杆件和节点组成的桁架结构具有良好的承载能力和稳定性，适用于大跨度空间屋顶结构。
•拱形结构：借助弧形结构来实现大跨度空间的覆盖，适用于建筑物的支撑结构。
实际应用大跨度空间结构在现代建筑中有着广泛的应用，如：•体育馆：体育馆的设计往往要求大跨度空间结构，以容纳体育比赛和观众席。
•机场候机厅：现代机场的候机厅通常采用大跨度空间结构，提供宽敞的候机区域。
•会展中心：会展中心需要大型展览空间，大跨度结构能够提供灵活的展览空间。
•火车站站厅：为了满足高铁的乘客流量需求，火车站的站厅通常采用大跨度空间结构，提供宽敞的候车区域。
结语大跨度空间结构在现代建筑设计中扮演着重要的角色，它不仅体现了建筑技术的发展和创新，也为人们提供了更加舒适、宽敞的室内体验。
设计和建造大跨度空间结构需要多学科的综合知识和团队合作，只有这样才能打造出稳定、安全、美观的建筑作品。

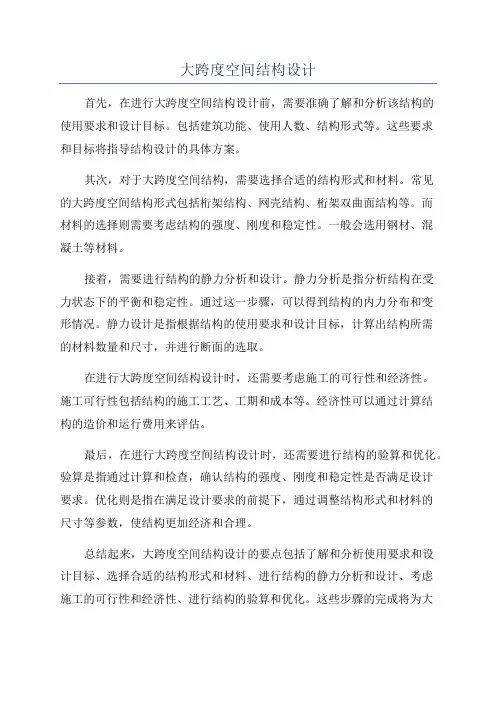

大跨度空间结构设计
大跨度空间结构设计
首先，在进行大跨度空间结构设计前，需要准确了解和分析该结构的
使用要求和设计目标。
包括建筑功能、使用人数、结构形式等。
这些要求
和目标将指导结构设计的具体方案。
其次，对于大跨度空间结构，需要选择合适的结构形式和材料。
常见
的大跨度空间结构形式包括桁架结构、网壳结构、桁架双曲面结构等。
而
材料的选择则需要考虑结构的强度、刚度和稳定性。
一般会选用钢材、混
凝土等材料。
接着，需要进行结构的静力分析和设计。
静力分析是指分析结构在受
力状态下的平衡和稳定性。
通过这一步骤，可以得到结构的内力分布和变
形情况。
静力设计是指根据结构的使用要求和设计目标，计算出结构所需
的材料数量和尺寸，并进行断面的选取。
在进行大跨度空间结构设计时，还需要考虑施工的可行性和经济性。
施工可行性包括结构的施工工艺、工期和成本等。
经济性可以通过计算结
构的造价和运行费用来评估。
最后，在进行大跨度空间结构设计时，还需要进行结构的验算和优化。
验算是指通过计算和检查，确认结构的强度、刚度和稳定性是否满足设计
要求。
优化则是指在满足设计要求的前提下，通过调整结构形式和材料的
尺寸等参数，使结构更加经济和合理。
总结起来，大跨度空间结构设计的要点包括了解和分析使用要求和设
计目标、选择合适的结构形式和材料、进行结构的静力分析和设计、考虑
施工的可行性和经济性、进行结构的验算和优化。
这些步骤的完成将为大
跨度空间结构的设计和施工提供指导和保障，实现结构的安全和工程的成功。
大跨度空间结构

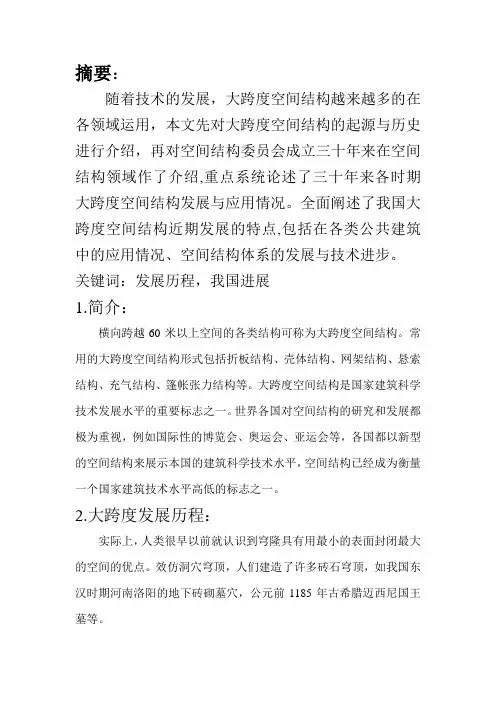

摘要：随着技术的发展，大跨度空间结构越来越多的在各领域运用，本文先对大跨度空间结构的起源与历史进行介绍，再对空间结构委员会成立三十年来在空间结构领域作了介绍,重点系统论述了三十年来各时期大跨度空间结构发展与应用情况。
全面阐述了我国大跨度空间结构近期发展的特点,包括在各类公共建筑中的应用情况、空间结构体系的发展与技术进步。
关键词：发展历程，我国进展1.简介：横向跨越60米以上空间的各类结构可称为大跨度空间结构。
常用的大跨度空间结构形式包括折板结构、壳体结构、网架结构、悬索结构、充气结构、篷帐张力结构等。
大跨度空间结构是国家建筑科学技术发展水平的重要标志之一。
世界各国对空间结构的研究和发展都极为重视，例如国际性的博览会、奥运会、亚运会等，各国都以新型的空间结构来展示本国的建筑科学技术水平，空间结构已经成为衡量一个国家建筑技术水平高低的标志之一。
2.大跨度发展历程：实际上，人类很早以前就认识到穹隆具有用最小的表面封闭最大的空间的优点。
效仿洞穴穹顶，人们建造了许多砖石穹顶，如我国东汉时期河南洛阳的地下砖砌墓穴，公元前1185年古希腊迈西尼国王墓等。
古罗马最著名的穹顶是万神殿，也是建筑史上最早、最大跨度的拱建筑。
被誉为展现穹力的杰作。
然而，在尚无力学与结构理论以前，凭借已有的经验与大胆探索来建造房屋，难免发生事故。
公元537年东罗马帝国建造的圣索亚教堂，还有公元1612年建造的罗马圣彼得教堂都出现多较严重问题。
1742年罗马教皇下令检查圣彼得教堂问题原因，三位科学家经过认真调研和计算分析后，作出了解决方案。
这工程实例表明工程结构经验时代的结束和科学时期的到来。
工程结构的发展推动了理论研究的进步，理论成果的指导完善了工程实践，这是建筑结构科学得以不断进步的历史规律。
19世纪的工业革命促使科学技术飞快进步。
生铁材料出现以后引起了建筑结构革命性的变化。
1787年英国出现机扎熟铁条，1831年英国有出现机扎出角铁，1845年法国人碾压出熟铁工字梁。
大跨度空间结构
结构类型
1
折板屋顶结构
2
壳体屋顶结构
3
架屋顶结构
4
悬索屋顶结构
5
充气屋顶结构
一种由许多块钢筋混凝土板连接成波折形的整体薄壁折板屋顶结构。这种折板也可作为垂直构件的墙体或其 他承重构件使用。折板屋顶结构组合形式有单坡和多坡，单跨和多跨，平行折板和复式折板等,能适应不同建筑平 面的需要。常用的截面形状有V形和梯形，板厚一般为5～10厘米,最薄的预制预应力板的厚度为3厘米。跨度为 6～40米，波折宽度一般不大于12米,现浇折板波折的倾角不大于30°；坡度大时须采用双面模板或喷射法施工。 折板可分为有边梁和无边梁两种。无边梁折板由若干等厚度的平板和横隔板组成,V形折板是无边梁折板的一种常 见形式。有边梁折板由板、边梁、横隔板等组成，一般为现浇，如1958年建成的巴黎联合国教科文组织总部大厦 会 议 厅 的 屋 顶 ， 是 意 大 利 P . L . 奈 尔 维 设 计 施 工 的 。 •他 按 照 应 力 变 化 的 规 律 , 将 折 板 截 面 由 两 端 向 跨 中 逐 渐 增 大 结构。这种结构整体性强，稳定性好，空间刚度大，防震性能好。构架高度 较小，能利用较小杆形构件拼装成大跨度的建筑，有效地利用建筑空间。适合工业化生产的大跨度架结构，外形 可分为平板型架和壳形架两类，能适应圆形、方形、多边形等多种平面形状。平板型架多为双层，壳形架有单层 和双层之分，并有单曲线、双曲线等屋顶形式。
大跨度空间结构
建筑名词
01 定义
03 结构类型
目录
02 简介 04 发展

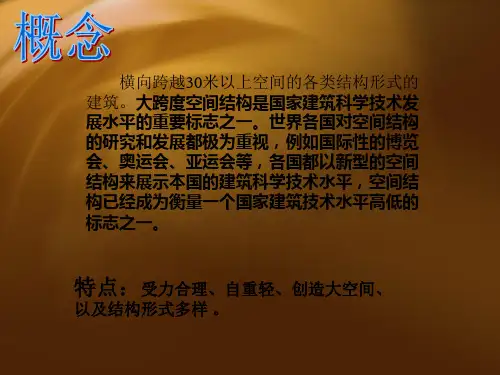

大跨度空间结构是国家建筑科学技术发展水平的重要标志之一。世界各国对空间结构的研究和发展都极为重 视，例如国际性的博览会、奥运会、亚运会等，各国都以新型的空间结构来展示本国的建筑科学技术水平，空间 结构已经成为衡量一个国家建筑技术水平高低的标志之一。
大跨空间结构
旧金山金门大桥 代代木体育馆内部
充气结构
充气结构,又名“充气膜结构”,是指在以高分子 材料制成的薄膜制品中充入空气后而形成房屋的 结构。充气式结构又可分为气承式膜结构和气胀 式膜结构（或叫气肋式膜结构）。
原理： 气承式膜结构（索膜结构）是通过压力控制系 统向建筑物内充气，使室内外保持一定的压力 差，使覆盖膜体受到上浮力，并产生一定的预 张应力，以保证体系的刚度。室内设置空压自 动调节系统，来及时地调整室内外气压，以适 应外部荷载的变化。由于跨中不需要任何支撑， 因此适用于超大跨度的建筑，一般用于大型体 育馆。
施工方法：一般现浇，坡度大时须采用双面模板或
喷射法施工。
工程实例：
西安北站
天祥车站
壳体屋顶结构
a、用钢筋混凝土建造的大空间壳体屋顶结构。 b、结构形式：壳体形式有圆筒形、球形扁壳，劈锥形
扁壳和各种单曲、双曲抛物面、扭曲面等形式。 c、特点：减轻自重，节约钢材、水泥，而且造型新颖
流畅。 d、受力：壳体结构属于高效能空间薄壁结构范畴，可
汉城奥运会体操馆和击剑馆穹顶
1967年蒙特利尔世界博览会上的美国大穹顶
杯场馆
国家游泳馆 水立方
韩国世界 仁川综合体育场
篷帐张力结构
近20多年来，在悬索结构基础上新发展起来的一种大 跨度屋顶结构，主要是利用撑杆或撑架、拉索、篷布 或薄膜和拉固点，组成各种形状的篷帐结构。
梅沙
东升收费站
大 体育公园
索穹顶结构
索穹顶结构实质是用一个周边受压环梁来平衡张拉体系的 结构。索穹顶较之于其它结构形式，具有特殊优越性。首 先，它大量采用预应力钢索而较少使用压杆，能够充分利 用钢材的抗拉刚度，若能避免柔性结构有可能的结构松弛， 索穹顶结构便不存在弹性失稳问题。其次，使用薄膜等轻 质材料作为屋面材料，使得结构自重相当轻。
大跨度空间结构选型
大跨度空间结构选型
开发性质：
关于大跨度空间结构的选型，在建筑设计实践中，首先要考虑的是开
发性质。
根据开发的内容、宗旨和其它相关特性，从大跨度结构系统中选
择合适的结构形式。
比如建筑的结构形式，可以根据其应用范围和结构形式，从传统的桁架、桥梁、桥架和斜撑等大跨度结构系统中选择合适的结
构形式。
可见性：
其次，选择大跨度结构的另一重要因素是可见性。
对于既要考虑结构
效率、高性能又要兼顾美观的建筑，特别是公共建筑如文化中心、博物馆、展览中心等，可见性的要求非常高，因此，要求大跨度结构体系的选型也
很重要。
可以采用悬臂式桁架、悬臂式支座、斜撑、拱桥等大跨度结构形式，来满足建筑美观的要求。
结构稳定性：
再者，结构稳定性也是重要的因素。
大跨度结构在设计、施工、使用
过程中，都需要有较高的结构稳定性。
可以根据结构体系的稳定性要求，
从桁架、桥梁、桥架、斜撑的大跨度结构体系中选择合适的结构形式。
经济性：
在实际应用中，大跨度结构模式的经济性也是不可忽视的。
因此，在
选择大跨度结构系统时，要考虑不同结构形式之间的差异，以确保经济劣
势的最大化。
常见的大跨度结构形式
常见大跨度的结构形式我国规范：跨度60m以上为大跨度。
类型：多为公建，人流集中，规模大，占地面积大。
例如影剧院、体育场馆、展览馆、大会堂、航空港；工业建筑：飞机装配车间、飞机库等。
1、拱结构；拱是一种推力结构：在竖向荷载下产生水平推力；拱是一种无矩结构：通过合理拱轴可使杆件无弯矩；拱可充分利用材料抗压强度，断面小、跨度大。
是一种古老的方法适合脆性材料、石材、砖材、混凝土等关键是侧推力平衡问题2、钢架结构；1、材料强度高，自身重量轻;2、钢材韧性，塑性好，材质均匀，结构可靠性高;3、钢结构制造安装机械化程度高;4、钢结构密封性能好;5、钢结构耐热不耐火;6、钢结构耐腐蚀性差;7、低碳、节能、绿色环保，可重复利用。
3、桁架结构；受力特点是结构内力只有轴力，而没有弯矩和剪力。
这一受力特性反映了实际结构的主要因素，轴力称桁架的主内力。
4、网架结构；网架结构是高次超静定结构体系。
板型网架分析时，一般假定节点为铰接，将外荷载按静力等效原则作用在节点上，可按空间桁架位移法，即铰接杆系有限元法进行计算。
由多块条形平板组合而成的空间结构，是一种既能承重，又可围护，用料较省，刚度较大的薄壁结构，可用作车间、仓库、车站、商店、学校、住宅、亭廊、体育场看台等工业与民用建筑的屋盖。
此外，折板还可用作外墙、基础及挡土墙。
6、薄壳结构；壳，是一种曲面构件，主要承受各种作用产生的中面内的力。
薄壳结构就是曲面的薄壁结构，按曲面生成的形式分为筒壳、圆顶薄壳、双曲扁壳和双曲抛物面壳等，材料大都采用钢筋和混凝土。
由柔性受拉索及其边缘构件所形成的承重结构。
索的材料可以采用钢丝束、钢丝绳、钢铰线、链条、圆钢，以及其他受拉性能良好的线材。
8、张拉膜结构；张拉整体结构是由一组连续的拉杆和连续的或不连续的压杆组合而成的自应力、自支撑的网状杆系结构，其中「不连续的压杆」的含义是压杆的端部互不接触，即一个节点上只连接一个压杆。
9、充气膜结构；充气膜结构是一种新型建筑结构，是轻型空间结构的一个重要分支，具有丰富多彩的造型，建筑特性、结构特性优越，主要分为张拉膜结构、骨架膜结构、充气膜结构、索桁架膜结构等。
大跨度空间结构复习题
1空间结构的特点：1）空间结构具有合理形体，三维受力特性，内力均匀，结构整体刚度大，抗震性能好。
对集中荷载的分散性较强，能很好的承受不对称荷载或较大的集中荷载。
2）自重轻，经济性好。
3）便于工业化生产4）形式多样化，造型美观。
5）有较大的跨越能力，为建筑功能提供较大的空间。
6）建筑，结构和使用功能的统一。
2大跨度空间结构分类按大跨度空间结构的受力特点可分为刚性，柔性空间结构和杂交结构体系按单元划分分为板壳单元，梁单元，杆单团，索单元和膜单元。
3刚性空间结构体系包括薄壳，空间网络和立体桁架结构。
薄壳结构多为钢筋混凝土整体浇灌而成4空间网格结构一般是由钢杆件按一定规律组成的网格状高次超静定空间杆系结构。
空间网格结构根据外形分：网架——外形呈平板状，网壳——其外形呈曲面状5立体桁架结构是以钢管通过焊接有机连接而成的一种空间结构。
6柔性空间结构体系是指由柔性构件构成，通过施加预应力而形成的具有一定刚度的空间结构体系（包括：悬索结构，膜结构，xx整体结构）。
7杂交空间结构体系：第一类为刚性结构体系之间的组合，第二类为柔性结构体系于刚性结构体系的组合，第三类为柔性体系之间的组合。
8单层网壳由梁单元组成，而双层网壳由杆单元组成9网架结构具有空间三维受力、整体性好、刚度好、施工简单、快捷等优点。
优点：1，应用范围广2，建筑高度小，能更有效的利用建筑空间，获得良好的经济效益。
3，网格结构的刚度大，整体性好，抗震性好。
4，网格尺寸小，可采用小规模的杆件界面，并为采用轻型屋面提供了便利的条件。
5）便于制造定型化，网格可做成少数几种标准尺寸的组合单元，节点和零件，在工厂大量生产。
组合单元若采用螺栓连接，网架可装可拆，也可任意加长或缩短，灵活性更大。
6）由于网架杆件与节点的单一性，一般结构设计所需的施工图纸比较少。
10网架结构形式按结构组成分有双层和三层网架；按支承情况，可分为周边支承、点支承、三边支承和两边支承，周边支承与点支撑相结合的混合支承，按网格组成情况，可分为有两向或三向平面桁架组成的平面桁架体系和由三角锥、四角锥组成的空间桁架体系。
大跨度空间结构的主要形式及特点
膜结构的主要形式
膜结构形式上主要有气 压式膜结构、气承式膜 结构、混合式膜结构和 悬挂薄膜结构。
膜结构主要特点
膜结构主要有自重轻、跨度 大，建筑造型自由、丰富，施工 方便，具有良好的经济性和较高 的安全性，透光性和自结性好， 耐久性较差等特点。
团结 信赖 创造 挑战
4、悬索结构
悬索结构是以能受拉的索作为基本承重构件并将索 按照一定规律布置所构成的一类结构体系。悬索屋 盖结构通常由悬索系统、屋面系统和支撑系统三部 分构成。用于悬索结构的钢索大多采用由高强钢丝 组成的平行钢丝束、钢绞线或钢缆绳等，也可采用 圆钢、型钢、带钢或钢板等材料。
团结 信赖 创造 挑战
国家大剧院
团结 信赖 创造 挑战
悉尼歌剧院
团结 信赖 创造 挑战
本次结构分析总结
相对而言，网架结构和网壳结构在施工、结构
上比较简单，方便，稳定。但在造型上相对单
一，变化不大。而膜结构，悬索结构在造型上
较多变，灵活，适合多种形式，但对于结构受
力等要求更高。
在本次设计上，我们认为这几种结构对于我们
团结 信赖 创造 挑战
2、网壳结构
曲面形网格结构称为网壳结构。有单层网 壳和双层网壳之分，网壳的用材主要有钢网 壳、木网壳、钢筋混凝土网壳等。
团结 信赖 创造 挑战
球面网壳
双曲面网壳
圆柱面网壳
双曲抛物面鞍型网壳
单块扭网壳ຫໍສະໝຸດ 四块组合型扭网壳团结 信赖 创造 挑战
网壳结构主要特点
大跨度建筑结构体系简述-各种大跨度结构类型
大跨度空间结构是目前发展最快的结构类型。
大跨度建筑及作为其核心的空间结构技术的发展战况是代表一个国家建筑科技水平的重要标志之一。
而大跨度结构的表现形式是多种多样的。
大跨度空间结构；拱券结构及穹隆结构；椼架结构与网架结构；壳体结构；悬索结构；膜结构一、拱券结构及穹隆结构从迄今还保存着的古希腊宏大的露天剧场遗迹来看，人类大约在两千多年前，就有扩大室内空间的要求。
古代建筑室内空间的扩大是和拱结构的演变发展紧密联系着的，从建筑历史发展的观点来看，一切拱结构-包括各种形式的券、筒形拱、交叉拱、穹隆-的变化和发展，都可以说是人类为了谋求更大室内空间的产物。
券拱技术是罗马建筑最大的特色及成就，它对欧洲建筑做出了巨大的贡献，影响之大无与伦比。
罗马建筑典型的布局方法、空间组合、艺术形式和风格以及某些建筑的功能和规模等等都是同券拱结构有密切联系。
拱形结构在承受荷重后除产生重力外还要产生横向的推力，为保持稳定，这种结构必须要有坚实、宽厚的支座。
例如以筒形拱来形成空间，反映在平面上必须有两条互相平行的厚实的侧墙，拱的跨度越大，支承它的墙则越厚。
很明显，这必然会影响空间组合的灵活性。
为了克服这种局限，在长期的实践中人们又在单向筒形拱的基础上，创造出一种双向交叉的筒形拱。
而之后为了建筑的发展热门又创造出了穹隆结构穹隆结构也是一种古老的大跨度结构形式，早在公元前14世纪建造的阿托雷斯宝库所运用的就是一个直径为14.5米的叠涩穹隆。
到了罗马时代，半球形的穹隆结构已被广泛地运用于各种类型的建筑，其中最著名的要算潘泰翁神庙。
神殿的直径为43.3米，其上部覆盖的是一个由混凝土做成的穹隆结构。
在大跨度结构中，结构的支点越分散，对于平面布局和空间组合的约束性就越强；反之，结构的支承点越集中，其灵活性就越大。
从罗马时代的筒形拱衍变成高直式的尖拱拱肋结构；从半球形的穹隆结构发展成带有帆拱的穹隆结构，都表明由于支承点的相对集中而给空间组合带来极大的灵活性。
大跨度空间结构概述
1975年建成的美国新奥尔良“超级 穹顶”（Superdome），直径 207m，长期被认为是世界上最大的 球面网壳。
美国新奥尔良“超级穹顶”
东京代代木国立体育中心莫斯 Nhomakorabea中央红军之家综合体育馆
巴塞罗那圣乔地体育馆
3.大跨空间结构问题及解决方法
多种作用耦合情况对结构影响（温度应力，风载，焊接残余应力等）
70年代以来，由于结构用织物材料的改进，膜结构或索 -膜结构（用索加强的膜结构）获得了发展： 1988年东京建成的“后乐园”棒球馆，就采用这种结构， 技术尤为先进，其近似圆形平面的直径为202m； 1996年，美国亚特兰大为奥运会修建的“佐治亚穹顶” （Geogia Dome，1992年建成）采用新颖的索穹顶结构，其 准椭圆形平面的轮廓尺寸达192mX241m。
第29届奥运会主场馆：北京奥林匹克体育场
悉尼超级穹顶体育馆是被作为 2000年奥林匹克运动会的多功能 体育馆进行设计的。 菲利普· 考克斯与其合作者们 把大穹顶体育馆想象成一座庞大、 水平且半透明的建筑。建筑外形 呈鼓状，由24根钢柱支撑着的放 射状网架结构形成了遮盖赛场的 轻型屋盖体系。为使其尺度不至 于过大，他们在两侧设置了环抱 体育场的轻质廊道，这就给这个 大尺度的表皮添上了一些人性化 的细部。但是要欣赏大穹顶还是 需要一定的角度和高度，所以他 们在设计时运用了一种类似桅杆 的结构，就像是一个花冠围绕在 体育馆的周围。他们以其纤细但 不失强度的悬索和自由排列的柱 廊强调大穹顶的整体外观。支撑 柱廊的是树状的柱子，屋顶采用 了有拉索支撑的桁架结构，大尺 度出挑的屋檐为场馆提供了阴凉 的空间。
扩展内容：
空间网格结构 网壳结构的出现早于平板网架结构。在国外，传统的肋环型穹顶已有一百多 年历史，而第一个平板网架是1940年在德国建造的（采用Mero体系）。中国第 一批具有现代意义的网壳是在50和60年代建造的，但数量不多。当时柱面网壳大 多采用菱形“联方”网格体系，1956年建成的天津体育馆钢网壳（跨度52m）和 l961年同济大学建成的钢筋混凝土网壳（跨度40m）可作为典型代表。球面网壳 则主要采用肋环型体系，1954年建成的重庆人民礼堂半球形穹顶（跨度46.32m） 和1967年建成的郑州体育馆圆形钢屋盖（跨度64m）可能是仅有的两个规模较大 的球面网壳。自此以后直到80年代初期，网壳结构在我国没有得到进一步的发展。 相对而言，平板网架结构自60年代后期起获得较多应用，1967年建成的首都体育 馆和1973年建成的上海体育馆是早期成功采用平板网架结构的杰出代表，对这种 结构形式在其后一段时期的持续发展有很大影响。80年代后期北京为迎接1990亚 运会兴建的一批体育建筑中，多数仍采用平板网架结构。随着经济和文化建设需 求的扩大和人们对建筑欣赏品位的提高，在设计日益增多的各式各样大跨度建筑 时，设计者越来越感觉到结构形式的选择余地有限，无法满足日益发展的对建筑 功能和建筑造型多样化的要求。这种现实需求对网壳结构、悬索结构等多种空间 结构形式的发展起了良好的刺激作用。
大跨度建筑结构体系简述各种大跨度结构类型
大跨度建筑结构体系简述各种大跨度结构类型大跨度建筑结构体系是指横跨较大距离的建筑结构系统，以其独特的设计和建造方式，为人们提供了更广阔的室内空间和更舒适的居住环境。
大跨度结构通常用于体育馆、展览中心、机场终端、会议中心等大型场所。
本文将简要介绍几种常见的大跨度结构类型。
1.钢结构钢结构是应用最广泛的大跨度结构类型之一，其特点是轻巧、强度高、施工方便，适用于跨度较大的建筑。
钢结构使用钢材作为主要构件，通过焊接、螺栓连接等方式进行安装。
钢结构的优点包括重量轻、可塑性好、耐腐蚀等，缺点则包括易受火灾影响、维护成本高等。
常见的钢结构类型包括钢桁架、钢索悬挂结构等。
2.混凝土结构混凝土结构是另一种常见的大跨度结构类型，其特点是稳定性好、防火性能优异。
混凝土结构使用混凝土作为主要构件，通过浇筑成型，或者采用预制件的方式进行安装。
混凝土结构的优点包括耐久性好、抗震性好、隔热性能好等，缺点则包括重量重、施工周期长等。
常见的混凝土结构类型包括空间壳体结构、空中梁板结构等。
3.张拉结构张拉结构是一种通过张拉钢索或者预应力混凝土来形成稳定结构的建筑。
张拉结构的特点是跨度大、自重轻、构件适应性强。
张拉结构通过预应力钢索或者混凝土进行张拉，使结构产生压应力，从而提高结构的稳定性和承载能力。
张拉结构的优点包括大跨度、轴向力分布均匀、形式多样，缺点则包括施工复杂、工期长等。
常见的张拉结构类型包括张拉拱结构、张拉平板结构等。
4.空间网壳结构空间网壳是一种由柱、梁、网架等构成的三维网格结构，其特点是刚性好、稳定性好。
空间网壳结构通过三维网格结构的组合，使得结构能够均匀分布荷载，提高承载能力。
空间网壳的优点包括大跨度、稳定性好、形式美观等，缺点则包括施工复杂、构件连接困难等。
常见的空间网壳结构类型包括球面网壳结构、大跨度格构结构等。
总之，大跨度建筑结构体系是一种为了满足大型场所空间需求的特殊结构设计和建造方式。
钢结构、混凝土结构、张拉结构和空间网壳结构都是常见的大跨度结构类型，每种类型都具有独特的优点和缺点，设计师在选择结构类型时需要根据具体情况进行考虑。
大跨度空间结构建筑构造概述
筑
材
当 代
料
建
筑 设
与
计 语
构
汇 解 析
造
1
第四章 大跨度空间结构建筑构造概述
第四章 大跨度空间结构建筑构造概述
第二节大跨度建筑的结构形式与建筑造型
六.折板结构及其建筑造型
折板是以一定倾斜度整体连接的一种 薄板体系，一般采用钢筋混凝土或钢 丝网水泥建造。 （一）受力特点、优缺点和适用范围 1. 受力特点
第四章 大跨度空间结构建筑构造概述
第二节大跨度建筑的结构形式与建筑造型
八.悬索结构及其建筑造型 （二）悬索结构的形式
24
第四章 大跨度空间结构建筑构造概述
第四章 大跨度空间结构建筑构造概述
第二节大跨度建筑的结构形式与建筑造型
八.悬索结构及其建筑造型 （二）悬索结构的形式
25
第四章 大跨度空间结构建筑构造概述
第四章 大跨度空间结构建筑构造概述
第二节大跨度建筑的结构形式与建筑造型
九 .张拉膜结构及其建筑造型 张拉膜结构是利用骨架、索网将各种
现代薄膜材料绷紧形成建筑空间的一种结 构。
作为新的建筑形式于本世纪五十年代 在国际上开始出现，至今已有四十多年的 历史，特别是到了七十年代以后，膜结构 的应用得到了迅速发展。膜结构重量只是 传统建筑的三十分之一,造型自由轻巧、 制作简易、安装快捷，阳光的照射下，由 膜覆盖的建筑物内部充满自然漫射光，无 强反差的着光面与阴影的区分，室内的空 间视觉环境开阔和谐 。因而使它在世界 各地受到广泛应用。
4. 双曲抛物面壳 双曲抛物面壳是马鞍形薄壳
结构，由壳面和边缘构件组成。 从双曲抛物面壳上取一部分进 行组合，则可以形成各种形式 的扭壳结构。
11
大跨度空间结构
佛山罗村 文化广场
大梅沙 体育公园
索穹顶结构
索穹顶结构实质是用一个周边受压环梁来平衡张拉 体系的结构。索穹顶较之于其它结构形式， 体系的结构。索穹顶较之于其它结构形式，具有特殊 优越性。首先， 优越性。首先，它大量采用预应力钢索而较少使用压 能够充分利用钢材的抗拉刚度， 杆，能够充分利用钢材的抗拉刚度，若能避免柔性结 构有可能的结构松弛， 构有可能的结构松弛，索穹顶结构便不存在弹性失稳 问题。其次，使用薄膜等轻质材料作为屋面材料， 问题。其次，使用薄膜等轻质材料作为屋面材料，使 得结构自重相当轻。 得结构自重相当轻。
兰伯特圣路易市 航空港候机室
展览馆（波形装配式薄壳） 都灵 展览馆（波形装配式薄壳）
网架结构
使用比较普遍的一种大跨度屋顶结构。 网架屋顶结构 使用比较普遍的一种大跨度屋顶结构。这种结构 整体性强，稳定性好，空间刚度大，防震性能好。 整体性强，稳定性好，空间刚度大，防震性能好。网构架高度 较小，能利用较小杆形构件拼装成大跨度的建筑， 较小，能利用较小杆形构件拼装成大跨度的建筑，有效地利用 建筑空间。适合工业化生产的大跨度网架结构， 建筑空间。适合工业化生产的大跨度网架结构，外形可分为平 板型网架和壳形网架两类，能适应圆形、方形、 板型网架和壳形网架两类，能适应圆形、方形、多边形等多种 平面形状。平板型网架多为双层，壳形网架有单层和双层之分， 平面形状。平板型网架多为双层，壳形网架有单层和双层之分， 并有单曲线、双曲线等屋顶形式。 并有单曲线、双曲线等屋顶形式。
工程实例： 工程实例： 1：北京工人体育馆悬索屋盖 ： 2：德国法兰克福国际航空港飞机库（斜拉索） ：德国法兰克福国际航空港飞机库（斜拉索）
大跨度空间结构
4.空间结构的发展、种类及应用大跨度空间结构具有受力合理、自重轻、造价低、结构形体和品种多样, 是建筑科学技术水平的集中表现, 因此各国科技工作者都十分关注和重视大跨度空间结构的发展历程、科技进步、结构创新、形式分类与实践应用.（一）谈到空间结构的发展历史, 就要追溯到公元前14 年建成的罗马万神殿, 是一幢由砖、石、浮石、火山灰砌成的拱式结构, 圆形结构, 直径43*5m, 净高43* 5m, 顶部厚度120cm, 半球根部支承在620cm 厚的墙体上，穹顶的平均厚度370cm，我国用砖石砌成代表工程是建于明洪武14 年( 公元1381年) 南京无梁殿, 平面尺寸38m * 54m, 净高22m . 以穹顶屋盖结构为主轴线, 时间跨度从公元前14年到2009 年共二千多年. 从中可以看出, 各种类型的空间结构只在近百年来有所发展, 特别是近二三十年来, 开拓和创新的速度更趋频繁.( 1) 以砖、石等建筑材料筑成的拱式穹顶, 充分利用拱券合理传力的原理, 有连环拱、交叉拱、拱上拱、大拱套小拱. 自罗马万神殿建成以后, 如1612 年建成的罗马圣彼得教堂和建于约300 年前的伦敦圣保罗大教堂, 其跨度均比罗马万神殿小, 但是装修更庄重、屋顶更高. 因此, 以砖、石等筑成的拱式穹顶,长期来基本上没有更进一步的发展和创新.( 2) 自1925 年在德国耶拿玻璃厂建成历史上第一幢直径40m 的钢筋混凝土薄壳结构以后, 到二十世纪五六十年代, 世界各国的薄壳结构发展到了高潮. 罗马奥运会小体育馆的平面直径59* 2m 的带肋薄壳( 图3) 以及北京火车站35m * 35m 的双曲扁壳是当时特别推荐的. 一般来说, 40m~ 50m 跨度的钢筋混凝土薄壳穹顶, 其混凝土的折算厚度约为8cm~ 10cm, 是罗马万神殿平均厚度的1/ ( 50~40) ; 结构自重约为( 200~ 250) kg / m2 , 是罗马万神殿平均自重的1/ ( 50~ 30) . 前苏联和我国还编制出版颁发了钢筋混凝土薄壳结构设计行业规程, 以便广大设计人员推广薄壳结构的应用( 3) 生铁、普通钢、高强钢、铝合金等建筑材料的生产和工程应用, 研究开发了网架网壳等格构式空间结构. 1924 年建成了世界上第一个直径为15m 的半球形单层网壳, 采用生铁材料, 用于德国耶那蔡司天文馆. 由于网格结构刚度大, 用材省、性能好, 便于工厂制作现场装配, 至二十世纪六、七十年代网格结构有了蓬勃的发展. 当时, 有代表性的工程如1970 年建成的日本大阪博览会展馆六柱支承108m* 292m 网架, 1968 年建成的首都体育馆99m*112* 2m 网架, 1973 年建成的名古屋国际展览馆134m 直径圆形平面网壳, 1967 年建成的郑州体育馆64m 直径圆形平面助环型单层网壳. 60m 左右跨度网格结构自重约为( 40~ 50) kg / m2 , 是同等跨度薄壳结构自重的1/ ( 4~ 5) . 1997 年从美国引进建成了铝合金的上海体操馆, 68m 直径的圆形平面单层网壳, 自重仅12kg/ m2 , 是相应跨度钢网壳自重的1/ ( 4~ 5) .( 4) 悬索结构要追溯到我国在公元前285 年建成跨越四川岷江的灌县竹索桥-----安澜桥和1703年建成跨越大渡河的铁链桥----- 泸定桥. 但在房屋建筑上的应用要首推于1953 年建成的美国北卡州瑞雷竞技馆, 近似圆形平面直径91* 5m 的鞍形索网结构. 此后, 在二十世纪六七十年代我国建成了当时著名的三大悬索结构: 1961 年建成跨度94m双层车辐式圆形平面的北京工人体育馆,1967 年建成跨度60m * 80m 鞍形索网式椭圆平面的浙江人民体育馆, 1979 年建成跨度61m 双层车辐式( 索与内孔相切) 圆形平面的成都城北体育馆. 悬索结构自重小、屋盖轻、施工也比较方便成熟, 无需大型的机具设备, 是有推广应用前景的空间结构.1988 年在加拿大加尔加里建成当时跨度最大的悬索结构冰球馆, 是一幢135*3m * 129* 4m 椭圆平面鞍形索网悬挂薄壳( 5) 二十世纪七八十年代气承式充气膜结构发展到一个高潮, 在美国、加拿大和日本共建成了超百米跨度的十余幢大型体育场馆. 其中有代表性的是美国在1975 年建成的168m *220m 长椭圆平面庞提亚克体育馆和日本在1988 年建成的180m * 180m 方椭圆平面东京后乐园棒球馆. 由于气承式膜结构要不时地耗能充气, 以及庞提亚克体育馆曾发生垮塌事故, 二十世纪九十年代后已基本不再兴建气承式充气膜结构.( 6) 为1988 年汉城奥运会的召开, 1986 年建成了120m 跨度圆形平面的索穹顶综合馆用钢指标13.5kg/ m2 ; 为1996 年亚特兰大奥运会召开, 1995 年建成了192m* 240m 椭圆平面的索穹顶主赛馆, 用钢指标25kg/ m2 . 这二幢索穹顶的建立使空间结构的科技水平达到了一个崭新的高峰, 结构体系新颖、高效, 其用钢指标仅约为跨度L的12L/ 100( 跨度L 以m 计, 用钢指标以kg / m2 计,例如100m 跨度的索穹顶, 其用钢指标约为12kg/m2 ) . 索穹顶在中国大陆尚属空白, 国外的技术一直保密, 然而浙江大学、同济大学、建研院等高校、科研单位已进行了十余年的研究和试验工作, 对索穹顶的受力特性和分析计算已有比较完整的认识.（二）刚性空间结构的组成、分类与实践应用空间结构是由基本单元组成或集合而成, 基本单元( 也是基本构件) 有刚性基本单元: 板壳单元、梁单元和杆单元, 也有柔性基本单元: 索单元和膜单元. 可以说, 由刚性基本单元组成的空间结构可称为刚性空间结构.（1）仅由一种板壳单元组成的刚性空间结构, 现在有三种具体结构形式a)薄壳结构:通常指光面的、但可包括等厚度和变厚度的钢筋混凝土薄壳结构. 根据其几何外形又可分为旋转壳、球面壳、柱面壳、双曲扁壳、鞍形壳、扭壳和劈锥壳等. 典型工程如当时我国跨度最大的球面薄壳结构是60m 直径圆形平面的新疆某机械厂金工车间b) 折板结构:用于工业厂房和车站站台较多的是一种比较简单的V 形折板, 非预应力的可做到27m 跨度, 预应力的可做到36m 跨度. 折板结构的截面还可采用多折线的, 此外也可采用多面体空间折板结构.c)波形拱壳结构:波形拱壳结构的特点使截面的抗弯刚度可大幅度的增加, 提高整个结构的刚度和稳定性. 有钢筋混凝土波形拱壳结构, 如1960 年建成的罗马奥运会大体育馆, 为球面波形拱壳结构, 跨度100m. 也有薄钢板的柱面波形拱壳结构.(2)仅由一种梁单元组成的刚性空间结构, 现有五种具体结构形式a)单层网壳:工程中应用最多的是单层钢网壳, 其几何外形类同于薄壳结构的几何外形. 网格形式对于球面网壳有助环型、助环斜杆型、三向网格型和短程线型等; 对于柱面网壳有联方网格型、纵横斜杆型、三向网格型和米字网格型等 b) 空腹网架:通常是由钢筋混凝土的平面空腹桁架发展而来, 主要有两向空腹网架和三向空腹网架, 可用于屋盖结构也用于楼层结构.c) 空腹网壳.d)树状结构，这是近年来采用的一种新结构，实际上是一种多级分支的立柱结构，柱杆和枝支杆都可由梁单元集成。
衡量大跨度空间结构优劣的五个指标
衡量大跨度空间结构优劣的五个指标一、概述所谓空间结构（Spatial structures），其形体呈空间状，并同时具有三维受力特性。
优秀的空间结构具有荷载传递路线最短，受力均匀等特点；而平面楼盖结构，由于构件分为板、次梁和主梁等"级别"，荷载传递路线长，浪费材料。
自然界也有许许多多令人惊叹的空间结构，如蛋壳、海螺等是薄壳结构；蜂窝是空间网格结构；肥皂泡是充气膜结构；蜘蛛网是索网结构；棕榈树叶是折板结构等等。
因此，从某种意义上来说，空间结构是一种仿生结构，它们比平面结构更美观、经济和高效。
如何衡量一个大跨度空间结构（l≥60m）的优劣，本人曾提出四个指标[1]：1、材料强度充分发挥？2、基础推（拉）力H合理处理？快把结构工程师站点加入收藏夹吧！3、施工安装费小？4、跨度大？对大跨度结构来说，材料用量多，不仅是一个浪费，对结构的抗震，特别是竖向抗震极为不利。
广东省注册中心在2000年举办的《国家一级注册建筑师讲座》上，我再增加了一个指标：5、结构的艺术作用这一指标，把结构的型式与建筑的空间艺术形象融合起来，即结构本身富有美学表现力。
建筑师必须注意发挥这种表现力和利用这种装饰效果，自然地显示结构。
所谓自然的显示结构，不是说结构就是美，而是要袒露具有美学价值的部分，通过建筑师的艺术加工，达到表现建筑美的目的，而不是简单地表现结构本身。
这样，就可以使建筑最终达到实用、经济和美观的目的。
美国雷里（Rauleigh）竞技馆的受力特点是：受力明确，形成自平衡体系，索、拱的材料强度充分发挥，基础很小。
几乎符合上述五个衡量指标。
斜拱的周边以间距2.4m的钢柱支承，立柱兼作门窗的竖框，形成了以竖向分隔为节奏感很强的建筑造型。
被认为是世界上第一座优秀的大跨度索网结构屋盖建筑，开创了现代索结构的历史。
二、梁的演变与空间结构的分类从梁的弯矩图和应力图可见，梁沿跨度和截面上的受力都很不均匀，材料强度不能得到充分的发挥。
大跨度空间结构设计
contents
目录
• 引言 • 大跨度空间结构的特点与类型 • 大跨度空间结构的设计理念 • 大跨度空间结构的材料选择 • 大跨度空间结构的施工方法 • 大跨度空间结构的案例分析 • 大跨度空间结构的发展趋势与挑战
01 引言
主题简介
大跨度空间结构是指跨越较大空间的建筑结构，通常用于大型公共设施、工业厂 房、桥梁等。
其他建筑
大跨度空间结构还广泛应用于其他类型的建筑中，如机场航站楼、工业厂房、商业中心等。这些建筑 通常需要大跨度的屋盖结构或跨越障碍物的桥梁结构，以满足建筑的功能需求。
其他建筑的大跨度空间结构设计通常采用多种结构形式的组合，如预应力混凝土和钢结构的组合、混 合结构等。这些结构形式能够满足建筑的承载能力和稳定性要求，同时保证建筑的安全性和经济性。
大跨度空间结构设计涉及多个学科领域，如结构工程、材料科学、计算机科学等 ，需要综合考虑多种因素，如结构安全性、经济性、施工可行性等。
重要性及应用领域
大跨度空间结构设计在现代建筑中具 有重要意义，能够满足大型设施的建 筑需求，提高空间利用率和功能性。
应用领域包括大型体育场馆、会展中 心、机场航站楼、工业厂房等，这些 设施需要大跨度空间来满足多功能需 求和高效利用空间。
07 大跨度空间结构的发展趋 势与挑战
新材料的应用
高强度钢材
高强度钢材具有更高的屈服强度 和抗拉强度，能够减轻结构自重，
提高结构承载能力。
复合材料
如碳纤维、玻璃纤维等复合材料， 具有轻质、高强、耐腐蚀等特点， 可应用于大跨度空间结构的节点
和连接部位，提高结构性能。
智能材料
如形状记忆合金、光纤等智能材 料，能够实现自适应调节和实时 监测，提高大跨度空间结构的稳
大跨度大空间方案
大跨度大空间方案概述大跨度大空间方案是指在建筑或结构工程中，针对需要跨越较大距离且拥有较大空间需求的项目设计方案。
这种方案可以用于各种场景，包括大型体育馆、会议中心、展览馆等。
本文将介绍大跨度大空间方案的设计原则、结构形式以及常见的应用场景。
设计原则在设计大跨度大空间方案时，需要考虑以下原则：1. 结构稳定性大跨度的结构需要具备良好的稳定性，能够承受荷载并保持结构的稳定性。
此外，还需要考虑地震、风荷载等外部因素对结构稳定性的影响。
2. 空间利用大跨度大空间方案的设计需要充分考虑空间的利用效率。
通过合理布局和设计，最大限度地利用可用空间，同时满足功能需求。
3. 材料选择在大跨度大空间方案的设计中，正确选择合适的材料对结构的稳定性和寿命具有重要影响。
需考虑材料的强度、耐久性以及成本等因素。
4. 美学要求除了功能性需求，大跨度大空间方案的设计还需要满足美学要求，符合相关设计标准和审美观念。
结构形式大跨度大空间方案的结构形式多种多样，以下是几种常见的结构形式：1. 梁-柱结构梁-柱结构是一种常见的大跨度大空间方案。
它通过设置梁和柱来支撑整个结构，提供稳定性和承载能力。
这种结构形式适用于较小跨度的建筑。
2. 无柱结构在大跨度大空间方案中，无柱结构是一种常见的选择。
这种结构形式通过悬挑梁或桥式结构来实现大空间覆盖而无需设置柱子。
无柱结构适用于需要大空间的场所，如体育馆和会展中心。
3. 拱形结构拱形结构是一种能够提供大跨度和大空间的经典方案。
通过设置弧形拱体来支撑屋顶或天花板，拱形结构可以实现较大的跨度和空间。
这种结构形式适用于需要大空间且优雅的建筑设计。
4. 空间网架结构空间网架结构是一种由钢材或其他合适的材料制成的网格结构。
该结构形式由三角形或其他多边形组成，以提供稳定性和强度。
空间网架结构适用于需要大空间的建筑，如机场航站楼和展览馆。
应用场景大跨度大空间方案在多个领域有着广泛的应用。
以下是几个常见的应用场景：1. 体育馆体育馆通常需要大空间来容纳观众席和运动场地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土耳其圣索非亚教堂， 建于公元537年， 跨度32m
意大利佛罗伦萨圣玛丽亚 教堂，建于公元1420年， 跨度42m
英国伦敦圣保罗大教堂， 建于公元1710年， 跨度33m
意大利罗马大教堂， 建于公元1593年， 跨度42m
2. 钢筋混凝土薄壳结构的出现和发展
1824年：英国人阿士普丁发明混凝土制作法 1856年：英国人贝斯麦首次用转炉炼钢成功，钢材开始用 于建筑结构 1886年：德国人冠农通过圆拱与平板荷载实验确定了钢筋 受拉、混凝土受压的钢筋混凝土理论 1892年：法国人亨奈比克用圆钢筋埋入混凝土作整体梁板 结构，随即钢筋混凝土开始广泛应用于房屋建筑 1892年：A.E.H.Love考虑径向剪力与弯矩的理论为壳体结 构理论的发展打下了基础
永久性膜结构的产生：
在大阪世博会，盖格公司成功地向世人推出气承式膜结构的新设计技 术，而受到建筑工程界一致认可后，又面临所使用的膜材料问题。这 种膜材只有7年— 8年的寿命，在太阳紫外线及风、雨的交互作用下， 膜布会变得硬脆、破裂，而失去结构性能。 正在此时，美国福特基金会下属的教育设施实验室给盖格公司一笔资 金，用来开发此种永久性的建筑膜。 在盖格公司领导下，同美国的杜邦公司、康宁玻纤公司等五家共同开 发永久性的结构膜。 产品很顺利地就制成了，化纤公司将康宁公司提供的玻璃纤维，先集 成线再织成布纱，经过矽胶浸泡，先制成水密坯布，再多次快速放入特 氟隆溶液中，使坯布两面皆有均匀的特氟隆涂层，永久性的PTFE膜正式 诞生。 经过加速气候实验，其物理稳定性确定后，盖格公司又设计各种结构 配件及确定设计程序，以建造不同性质的膜结构。
Tokyo Dome
日本东京后乐园棒球馆 Span Structure Completion 201m Air-inflated membrane structure 1988
采用双层膜构造并采用了先进的自动控制技术：中央计算机可自动监测风 速、雪压、室内气压、膜和索的变形和内力，并自动选择最佳方式来控制 室内气压和消除积雪，从而保证了膜结构的安全与正常使用，但由于运行 费用昂贵，经营者几乎不堪重负
1993年建成，平面尺寸305m×67m，由17个连成一排的双支帐篷膜单元屋顶 覆盖，屋顶采用双层PTFE膜材，中间间隔600mm，保证大厅内温暖舒适，并 且不受飞机噪音影响，利用直径1m的充气软管解决膜屋顶与幕墙之间产生 相对位移时的连接构造问题
沙特阿拉伯哈吉国际航空港： 1981年建成，由两组各五排210个锥形膜单元组成， 单元平面尺寸45m×45m，覆盖总面积达57公顷
膜结构的商业化: 1960年间：德国斯图加特大学的弗赖·奥托创立了预应力膜结构 理论，并同帐篷制造厂商合作，完成了一些张拉膜结构，开创了 膜结构商业化的先河 1970年：日本大阪万国博览会，膜结构集中展示并引起广泛关注
1970年大阪博览会日本富士馆
日本川口卫设计，由16根直径5m，长78m的拱形气肋围成，气肋间每 隔5m用宽500mm的水平系带环箍在一起
国际壳体与空间结构协会IASS (The International Association for Shell and Spatial Structures)创始人托罗哈： 最佳结构有赖于其自身受力之形体，而非材料潜在之强度 “实现建筑工业技术最伟大的现代天才”、“全能设计师”美国科学家巴克斯 特·富勒： 自然——总是建造最经济的结构
直径65cm，长10m的钢管组成三角形网格
我国网格结构的发展历程：
我国网格结构的发展规模在全世界位居前列，目前网格结构每年约有 1500座工程，覆盖面积约250万m2 ，近几年达到800万m2 ——网架王国
4. 悬索结构的发展
世界上最早的现代悬索结构： 美国北卡罗莱那州雷里（Releigh)体育馆，1953年建成 采用以两个斜置的抛物线拱为边缘构件的双曲预应力索网结构
阿尔及利亚预应力球形水塔
钢筋混凝土折板结构： 用平面模板代替曲面模板，用折线代替曲线，由薄平板以 一定角度相互整体联结而成
折板结构的形式 折板结构的优点： 折线形横截面大大增加了结构空间刚度 既能做梁受弯，又能做拱受压 便于预制和施工
12000
武钢外国专家招待所文娱室
3. 空间网格结构的兴起
20世纪60年代以来： 焊接连接技术的日益成熟 高强钢材的出现 电算技术突飞猛进 空间网格结构： 由杆件按一定规律组成的网格状高次超静定空间杆系结构 分为两种：平板网架结构、曲面网壳结构 空间网格结构飞速发展
我国悬索结构、薄膜结构的应用情况：
悬索结构的设计计算理论相对复杂，缺乏商品化的实用计算程序 施工单位对悬索结构的施工不熟悉，没有形成专业的悬索结构施工队伍
5. 薄膜结构的发展
膜结构的起源： 1917年：英国人兰彻斯特建议利用新发明的电力鼓风机 将膜布吹胀，作野战医院，并申请了专利 1956年：华特·贝尔德为美国军方做了一个直径 15m圆形充气 的雷达罩，可以保护雷达不受气候侵袭，又可让电波无阻的通 过，从而使相隔了多年的专利付诸实施 1956年以后：美国一共建立了约50多家膜结构公司，制造各 种膜产品，用做体育设施、展览场、设备仓库、轻工业厂房 等，但多因设计不周全，或制作粗糙，或是业主维护不当，以 致造成许多不幸事件，大多数的工厂亦因之倒闭
第一部分 空间结构论
Introductions of Spatial Structures 一、空间结构的概念和发展 二、空间结构的分类方法
一、空间结构的概念和发展
国际《空间结构》前主编马考夫斯基（Z.S.Makowski）： 在20世纪60年代空间结构还被认为是一种兴趣但仍属陌生的 非传统结构，然而今天已被全世界广泛接受 平面结构：承受的荷载及由此产生的内力、变形都可被考虑 为二维的，即处于同一个平面内 空间结构：具有不宜分解为平面结构体系的三维形体，具有 三维受力特性，在荷载作用下呈空间工作状态，即荷载、内 力、变形必须被考虑为三维的
空间结构的优点：
受力合理、结构刚度大、重量轻、用钢量低 形式丰富、生动活泼、突出结构美而且富有艺术表现力
英国伦敦千年穹顶 Millennium Dome 跨度： 建成： 365m 1999年
用钢量：20kg/m2
空间结构的发展历史： 1. 空间结构的早期形式——砖石穹顶
跨度约30—40m 厚度与跨度之比约1/10 自重较大 意大利罗马万神庙， 建于公元124年， 跨度43m
1970年日本大阪博览会美国馆
1968年，美国纽约的建筑师布罗迪和哥伦比亚的大卫·盖格教授合力争取到了日本 椭圆形充气膜结构，139m×78m的无柱大厅，屋面仅用32根沿对角线交叉布 大阪世界博览会美国馆的设计权。原先的经费2500万美元，被一再消减到250万 置的钢索与膜布所覆盖，由鼓风机向封闭的室内送风加压，出入口采用气 美元，此设计组承受了无比的挑战，在穷则变，变则通的情况下，将基地挖一大 闸或气幕防止泄压，室内比室外高0.0025个大气压 坑，将废土堆在四周，筑成围墙，其上浇注一混凝土压力环，将钢索网固定在环 上，再将膜布固定在钢索网上，加以充气，就做成了9290m2的展览馆，整个工程 只用不到10个月完成
堪萨斯城的建筑师约翰·西弗率先使用此产品，在加州的拉维恩建了 一座学生活动中心，另外，几平同时即1973年在圣太·克罗拉的加州 分校建了一座气承游泳馆（活动屋顶）及学生活动中心，从此永久性 膜结构便正式在美国风行。
拉维恩学院学生活动中心
膜结构的材料：
（1）充气膜结构
Silver Dome
美国庞提亚克银色穹顶 Country City Span Construction Completion U.S.A. Pontiac 220x168m Air-inflated membrane 1975
世界最大充气膜结构的纪录保持到1983年
充气膜结构的优势：
跨中不需任何支撑，适用于跨度超过70m的大跨度体育设施 建造直径达2000m的充气膜结构也是可能的
充气膜结构存在的问题：
气压自动控制系统和融雪热风系统性能不稳定造成膜面局部 下瘪甚至塌陷，运行及维护费用较高 美国自1985年后建造大跨度建筑时再也没有采用，但日本在 1988年东京后乐园棒球馆中仍选择了充气膜结构
薄壳结构的曲面形式
Leipzig Market 莱比锡大市场
Country City Span Construction Completion
Germany Leipzig 76m Reinforced concrete 1928
Span King Dome 美国西雅图金郡体育馆 Construction
大跨度空间结构
Large-span Spatial Structures
万红霞
土木工程与建筑学院 土木工程系
参考书：
《大跨空间结构》，完海鹰，黄炳生主编，中国建筑工业出版 社，2000 《空间结构》，张文福主编，科学出版社，2005 《空间结构》，杜文风，张慧主编，中国电力出版社，2008 《空间格构结构设计》，钱若军，杨联萍等编著，东南大学出 版社，2007
空间网格结构： 空间刚度大，整体性强 杆件与节点标准化，可以准确地加工、定位， 适合于工业化生产
“神州第一蛋”——镇江巨蛋网壳结构
高48米、直径38米、斜度23.5度的巨型不锈钢网壳结构
世界上最大的单层网壳结构：日本明古屋体育馆 单层球面网壳，直径187m， 1997年建成
美国华盛顿杜勒斯机场侯机厅： 单层悬索体系 通常需配合重屋面使用，以保证初始形状的相对稳定性， 索端需要强大的抗拉支承体系
瑞典斯德哥尔摩约翰尼绍夫滑雪场： 双层悬索体系（索桁架） 由下凹的承重索和曲率相反的稳定索组成，两索之间 用拉索或撑杆联系，施加预应力以后形成
北京工人体育馆：
车辐式双层悬索体系，1961年建成， 直径94m，钢筋混凝土外环梁支承在48 根圆柱上，辐射布置上下索各144根， 至今仍然是我国最大的悬索结构
