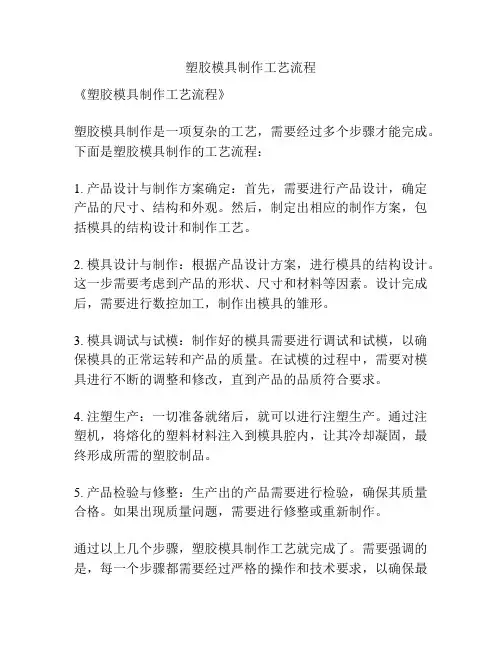

塑胶模具制作工艺流程

模具制作工艺流程如下：

审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产

A：模架加工：1 打编号，2 A/B 板加工，3 面板加工，4 顶针固定板加工，5 底板加工

B：模芯加工：1 飞边，2 粗磨，3 铣床加工，4 钳工加工，5CNC 粗加工，6 热处理，7 精磨，8CNC 精加工，9 电火花加工，10 省模

C：模具零件加工：1 滑块加工，2 压紧块加工，3 分流锥浇口套加工，4 镶件加工模

架加工细节1，打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。

2， A/B 板加工（即动定模框加工），a：A/B 板加工应保证模框的平行度和垂直度为0.02mm，b ：铣床加工：螺丝孔，运水孔，顶针孔，机咀孔，倒角c:钳工

加工：攻牙，修毛边。

3，面板加工：铣床加工镗机咀孔或加工料嘴孔。

4，顶针固定板加工：铣床加工：顶针板与B 板用回针连结，B 板面向上，由上而下

钻顶针孔，顶针沉头需把顶针板反过来底部向上，校正，先用钻头粗加工，

再用铣刀精加工到位，倒角。

5，底板加工：铣床加工：划线，校正，镗孔，倒角。

（注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）模芯

加工细节

1）粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量1.2mm

2）粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在

0.05mm，留余量双边0.6-0.8mm

3）铣床加工：先将铣床机头校正，保证在0.02mm 之内，校正压紧工件，先加工螺

丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，

铣R 角。

4）钳工加工：攻牙，打字码

5） CNC 粗加工

6）发外热处理HRC48-52

7）精磨；大水磨加工至比模框负0.04mm，保证平行度和垂直度在0.02mm 之内

8） CNC 精加工

9）电火花加工

10）省模，保证光洁度，控制好型腔尺寸。

11）加工进浇口，排气，锌合金一般情况下浇口开0.3-0.5mm，排气开0.06-0.1mm，铝合金浇口开0.5-1.2mm 排气开0.1-0.2，塑胶排气开0.01-0.02，尽量宽一点，薄一点。
