触摸屏与MCGS组态设计
组态软件应用案例——昆仑通态MCGS触摸屏
组态软件应用案例——昆仑通态MCGS触摸屏
作者：仁硕宣传部来源：日期：2015-8-31 16:17:26 人气：480 评论：0标签：
仁硕科技485型产品均为标准的Modbus_RTU协议，可与PLC以及各种组态软件直接通讯。
本文介绍的案例是与昆仑通态MCGS组态屏的通讯应用。
组态软件与设备的通信地址以及波特率要保持一致，采集频率100ms/次，通讯超时150ms.
案例中共有23台设备接在总线上，不同设备之间完全按照“手拉手”的方式布线，设备类型选择莫迪康ModbusRTU，寄存器选择只读方式，湿度和温度的寄存器分别为地址为40001和40002，数据选择16位有符号数，通道处理选择工程转换，将得到的数据除以10换算成真实的温湿度数据。
部分设置及温度显示效果截图如下:。
MCGS组态软件触摸屏简单使用步骤
MCGS组态软件触摸屏简单使用步调之青柳念文创作本教程旨在制作TPC7062KS型号触摸屏简单节制按钮和输出指示1、软件装置找到对应的文件夹，运行外面的SETUP.EXE，全部默许设定，直至完成，插上TPC7062KS的USB下载线，自动装置驱动程序.将触摸屏和PLC相毗连，在YL-235A中，触摸屏通过COM口直接与PLC的编程口毗连，所用的通讯电缆采取PC-PPI电缆，见下图.2、打开桌面上的，界面如下：点击新建按下确定在实时数据库里，新增对象，双击名字，可停止属性的修改，如下图，我们这里新增5个，分别为启动按钮，停止按钮，运行指示、停止指示、报警指示.最后完成如下图3、双击设备窗口的设备窗口将双击左边的通用串口父设备和西门子s7-200ppi双击通用串口父设备0，停止属性设置■串口端标语（1～255）设置为： 0 - COM1；■通讯波特率设置为：6-9600；■数据位位数设置为：0-8；■停止位位数设置为：0-１；■数据校验方式设置为：2–偶校验；■其它设置为默许.双击“西门子_S7200PPI”—I000.7,可以单击“删除全部通道”按钮给以删除.接下停止变量的毗连，这里以“启动按钮”变量停止连为例说明.①单击“增加设备通道”按钮，出现下图所示窗口.参数设置如下：■通道类型：M寄存器；■数据类型：通道的第00位■通道地址：1；■通道个数：2；■读写方式：读写.②单击“确认”按钮，完成基本属性设置.③双击“”通道对应的毗连变量，从数据中心选择变量：“启动按钮”.用同样的方法，增加其它通道，毗连变量，如图，完成单击“确认”按钮.关掉窗口，保管.在用户窗口里新建两个窗口，在窗口属性里分别定名为欢迎界面和节制窗口，可以修改布景颜色.双击新建的窗口，停止编辑点击工具箱中的，停止标签制作双击制作完成的标签，执行属性设置.单击工具条中的“工具箱”按钮，打开绘图工具箱.在窗口上拉出一片区域额，选中，加载位图.双击图片，作如下设置双击节制窗口，进入窗口编辑单击工具条中的“工具箱”按钮，数据对象中，单击右角的“？”按钮，从数据中心选择“报警指示”变量.动画毗连中，单击“填充颜色”，右边出现，“”按钮单击“”按钮，出现如下对话框“属性设置”页中，填充颜色：白色；“填充颜色”页中，分段点0对应颜色：白色；分段点1对应颜色：浅绿色.见图，单击“确认”按钮完成.“停止指示”制作方法同上，属性设置如下：■填充颜色：白色；■表达式：停止指示；■分段点0对应颜色：白色；分段点1对应颜色：红色.“运行指示”属性设置如下：■填充颜色：白色；■表达式：运行指示；分段点0对应颜色：白色；分段点1对应颜色：绿色.闪烁制作按钮.以启动按钮为例，给以说明：①单击绘图工具箱中“”图标，在窗口中拖出一个大小合适的按钮，双击按钮，出现如下图窗口，属性设置如下：图1-22②“基本属性”页中,无论是抬起还是按下状态，文本都设置为启动按钮；“抬起功能”属性为字体设置宋体，字体大小设置为小四号，布景颜色设置为浅绿色；“按下功能”为：字体大小设置为小五号，其它同抬起功能.③“操纵属性”页中,抬起功能: 数据对象值操纵按1松0，启动按钮；④其它默许.单击“确认”按钮完成.⑤“停止按钮”除了变量毗连、文本文字设置为“停止按钮”，文本颜色为红色的外，其它属性设置同“启动按钮”⑥“退出主画面”按钮属性设置如下：■文本设置：退出主画面；■抬起功能属性：字体设置宋体，字体大小设置为小四号，布景颜色设置为黄色；■抬起功能属性：字体大小设置为小五号，其它同抬起功能；“操纵属性”页中，抬起功能：打开用户窗口选择“欢迎画面”制作按钮。

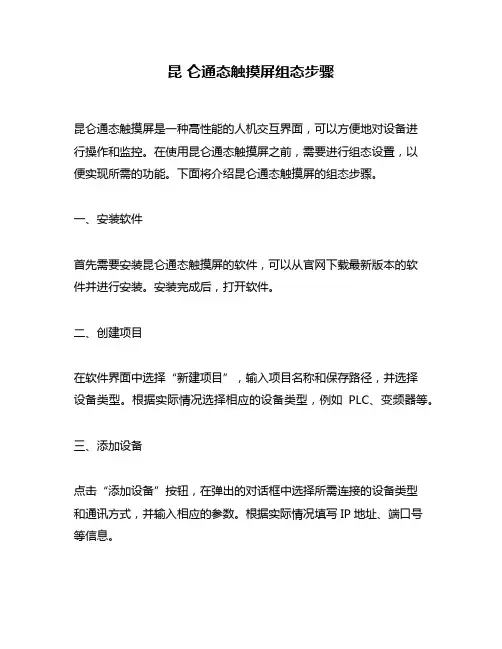

昆 仑通态触摸屏组态步骤
昆仑通态触摸屏组态步骤昆仑通态触摸屏是一种高性能的人机交互界面，可以方便地对设备进行操作和监控。
在使用昆仑通态触摸屏之前，需要进行组态设置，以便实现所需的功能。
下面将介绍昆仑通态触摸屏的组态步骤。
一、安装软件首先需要安装昆仑通态触摸屏的软件，可以从官网下载最新版本的软件并进行安装。
安装完成后，打开软件。
二、创建项目在软件界面中选择“新建项目”，输入项目名称和保存路径，并选择设备类型。
根据实际情况选择相应的设备类型，例如PLC、变频器等。
三、添加设备点击“添加设备”按钮，在弹出的对话框中选择所需连接的设备类型和通讯方式，并输入相应的参数。
根据实际情况填写IP地址、端口号等信息。
四、创建页面在左侧菜单栏中选择“页面管理”，点击“新建页面”按钮，在弹出的对话框中输入页面名称和保存路径。
可以根据需要设置页面大小和背景图片等属性。
五、添加控件在页面编辑界面中，可以通过拖拽方式添加各种控件，如按钮、文本框、进度条等。
拖拽控件到页面上后，可以对其进行属性设置，如位置、大小、字体颜色等。
六、设置控件事件在控件属性设置界面中，可以设置控件的事件响应函数。
例如，点击按钮后可以执行相应的动作。
七、编写脚本在昆仑通态触摸屏的组态中，可以使用VBScript编写脚本。
通过编写脚本可以实现更加复杂的功能。
在页面编辑界面中选择“脚本”选项卡，输入相应的VBScript代码即可。
八、保存项目完成以上步骤后，需要保存项目。
在菜单栏中选择“文件”-“保存”即可保存当前项目。
九、上传到设备完成组态编辑后，需要将项目上传到昆仑通态触摸屏设备上才能生效。
在菜单栏中选择“设备”-“上传”，选择要上传的设备并点击“确定”，即可将项目上传到设备上。
总结：以上就是昆仑通态触摸屏组态步骤的详细介绍。
通过以上步骤可以方便地进行组态设置，并实现所需的功能。
需要注意的是，在进行组态时需要根据实际情况选择相应的设备类型和通讯方式，并认真填写相关参数，以确保组态顺利完成并正常运行。
MCGS组态软件课程设计
智能仓储管理系统设计
系统组成：包括仓储管理系统、仓储设备、仓储管理系统软件等 功能特点：实现仓储管理自动化、智能化、信息化 应用领域：广泛应用于物流、仓储、制造等行业 设计要点：注重系统安全性、稳定性、可扩展性
电力监控系统设计
设计目标：实现对 电力系统的实时监 控和管理
设计思路：采用 MCGS组态软件进 行系统设计
成熟阶段：MCGS组态软件 功能的不断完善和优化
未来展望：MCGS组态软件 未来的发展趋势和前景
MCGS的应用领域
工业自动化控制
电力行业
智能仪表 环保监测
MCGS的主要功能
实时数据采集和处理
添加标题
历史数据存储和查询
添加标题
网络通信和远程监控
添加标题
安全保护和权限管理
添加标题
添加标题
报警和事件处理
创建工程
打开MCGS组 态软件
选择工程类型： 新建工程或打 开已有工程
输入工程名称 和描述
选择工程路径 和存储位置
完成工程创建， 进入工程设计 界面
配置设备
设备选择：根 据项目需求选 择合适的设备
设备参数设置： 设置设备的参 数，如型号、 规格、数量等
设备连接：将 设备连接到
MCGS组态软 件中
设备调试：对 设备进行调试， 确保其正常运
行
制作界面
界面布局：合理规 划界面布局，确保 信息清晰、易读
色彩搭配：选择合 适的色彩搭配，提 高界面的美观度和 易读性
图标设计：设计简 洁、易识别的图标 ，提高界面的易用 性
交互功能：设计易 于操作的交互功能 ，提高用户的操作 体验
编写脚本
脚本语言：MCGS 组态软件支持多种 脚本语言，如 VBScript、 JavaScript等
mcgs组态设计的操作步骤
mcgs组态设计的操作步骤一、mcgs组态设计简介mcgs组态设计是一种基于人机交互的自动化控制系统，通过图形化界面和操作方式，实现对工业设备和生产过程的监控和控制。
本文将为大家介绍mcgs组态设计的操作步骤，帮助大家更好地了解和使用这一工具。
二、新建项目在mcgs软件界面中，点击“新建项目”按钮，弹出新建项目对话框。
在对话框中输入项目名称、存储路径和屏幕尺寸等相关信息，并点击确定按钮，即可成功新建一个项目。
三、添加页面在项目中，可以添加多个页面，用于显示不同的信息和功能。
点击“添加页面”按钮，弹出添加页面对话框。
在对话框中输入页面名称和页面尺寸等信息，并点击确定按钮，即可成功添加一个新页面。
四、设计页面布局在页面中，可以通过拖拽和调整控件的位置和大小，设计页面的布局。
mcgs提供了丰富的控件库，包括按钮、文本框、图表等，用户可以根据自己的需求选择合适的控件，并进行布局设计。
五、设置控件属性在设计页面时，需要设置控件的属性，包括名称、位置、大小、字体、颜色等。
可以通过双击控件或右键点击选择属性编辑器，对控件的属性进行设置和调整。
六、配置数据源在mcgs中，可以通过配置数据源，将实时数据显示在页面上。
点击“数据源配置”按钮，弹出数据源配置对话框。
在对话框中选择数据源类型、连接方式和相关参数，并点击确定按钮，即可成功配置数据源。
七、绑定数据在页面中，可以将控件与数据源进行绑定，实现实时数据的显示和更新。
选择需要绑定的控件，点击右键选择“属性编辑器”，在属性编辑器中选择数据源和相关参数，即可成功绑定数据。
八、编辑控件动画mcgs提供了丰富的控件动画效果，可以增加页面的交互性和吸引力。
选择需要编辑动画的控件，点击右键选择“属性编辑器”，在属性编辑器中选择动画效果和相关参数，即可成功编辑控件动画。
九、调试和运行在设计和配置完成后，可以进行调试和运行。
点击“调试运行”按钮，mcgs会自动进行编译和下载，将项目部署到目标设备上。
MCGS触摸屏工程项目实践应用 项目五 触摸屏报警组态
第一步：变量报警属性设置
任务一 报警滚动条组态
1）开关型变量“机械手报警标志”报警属性设置。在数据对象 属性设置【报警属性】中勾选“允许报警处理”并进行报警设 置，此外选择“开关量报警”，报警值为1。 2）报警的优先级设置：数字越小优先级越高。当有多个报警同 时产生时，系统优先处理优先级高的报警。 3）报警数值存盘属性设置。在数据对象属性设置【存盘属性】 中勾选“自动保存产生的报警信息”。
任务二 报警显示组态
任务目标
任务二 报警显示组态
掌握使用触摸屏报警显示实现报警显示的组态方法；
第一步：变量报警属性设置
任务二 报警显示组态
数据对象报警属性设置
序号Βιβλιοθήκη 对象名称报警属性1
灌装罐液位
数值量报警
2
混合罐液位
数值量报警
3
液体A流量
数值量报警
4
液体B流量
数值量报警
5
混合液流量
数值量报警
报警值
第二步：新建报警组对象
任务二 报警显示组态
2）设置存盘属性：在【存盘属性】中设置数据对象值的存盘为 “定时存盘，存盘周期”，1800秒。以每隔30分钟存盘报警数 据1次为例
【存盘属性】只有组对象才能设置存盘属性，且为定时方式存 盘方式，其余普通数据对象没有存盘属性。
第三步：报警显示组态
任务二 报警显示组态
项目五 触摸屏报警组态
任务一 报警滚动条组态
任务目标
任务一 报警滚动条组态
掌握使用触摸屏报警条实现报警滚动的组态方法；
第一步：变量报警属性设置
任务一 报警滚动条组态
在【实时数据库】中新建相应的报警用变量
序
对象名称
mcgs组态软课程设计
mcgs组态软课程设计一、教学目标本课程的教学目标是让学生掌握MCGS组态软件的基本原理和操作方法，能够运用该软件进行简单的工业控制系统设计。
具体目标如下：1.理解MCGS组态软件的概念和特点。
2.掌握MCGS组态软件的安装和启动方法。
3.熟悉MCGS组态软件的界面和基本操作。
4.了解MCGS组态软件在工业控制系统中的应用。
5.能够使用MCGS组态软件创建简单的工程。
6.能够配置工程中的数据源和设备。
7.能够设计工程中的监控界面和报警系统。
8.能够对工程进行调试和运行。
情感态度价值观目标：1.培养学生的创新意识和团队合作精神。
2.培养学生对工业控制系统的兴趣和热情。
3.培养学生对MCGS组态软件的认同感和责任感。
二、教学内容根据课程目标，本课程的教学内容主要包括以下几个方面：1.MCGS组态软件的概述：介绍MCGS组态软件的概念、特点和应用领域。
2.MCGS组态软件的安装与启动：讲解MCGS组态软件的安装步骤和启动方法。
3.MCGS组态软件的基本操作：介绍MCGS组态软件的界面布局、功能模块和基本操作方法。
4.工程创建与配置：讲解如何创建新工程、配置数据源和设备。
5.监控界面设计：介绍如何设计工程中的监控界面，包括图形显示、数据曲线等。
6.报警系统设计：讲解如何设置报警条件和处理报警事件。
7.工程调试与运行：介绍如何对工程进行调试和运行，包括模拟控制和实际控制。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法：1.讲授法：教师讲解MCGS组态软件的基本原理和操作方法。
2.案例分析法：分析实际工程案例，让学生了解MCGS组态软件在工业控制系统中的应用。
3.实验法：让学生动手操作MCGS组态软件，进行工程创建和配置。
4.小组讨论法：学生分组进行讨论和实践，培养团队合作精神。
四、教学资源为了支持教学内容和教学方法的实施，本课程将准备以下教学资源：1.教材：MCGS组态软件教材，用于学生自学和参考。
MCGS触摸屏工程项目实践应用 课件 项目四 触摸屏流程图组态
任务一 下拉式菜单设计弹出式流程图
第二步：确定下拉式菜单位置，完成下拉式菜单功能组态
!OpenSubWnd(参数1,参数2,参数3,参数4,参数5,参数6)
参数6各位功能说明：
二进制 位数
功能说明
第0位
是否模式打开
第1位 第2位 第3位 第4位 第5位 第6位
是否菜单模式 是否显示水平滚动条 是否显示垂直滚动条 是否显示边框 是否自动跟踪显示子窗口 是否自动调整子窗口的宽度和
混合界面流程图绘制
任务二 混合界面流程图绘制——对象元 件库的使用
4）添加变量及连接变量、动画显示、设置管道颜色等。 2.添加实时数据库变量及动画显示 ①添加变量
序号
对象名称
1
液体A调节阀
2
液体B调节阀
3
混合液调节阀
对象类型
AO/数值 AO/数值 AO/数值
范围/工程单 位
0~100% 0~100% 0~100%
混合界面操作面板组态
任务二 混合界面流程图绘制——对象元 件库的使用
1）插入凹平面：在工具箱里选择“常用符号” 工具，打开 【常用符号】工具箱，插入凹平面。根据混合界面流程图组态 设计要求，拖放至合适位置，在【图形对象的大小和位置】输 入左顶点坐标、尺寸确定位置及大小。
混合界面操作面板组态
任务二 混合界面流程图绘制——对象元 件库的使用
在“运行按钮”中调用“流程图下拉式菜单”用户窗口，其脚 本程序为： !OpenSubWnd(运行界面下拉菜单,111,120,110,120,18) 其参数6的数值为18，即转换成二进制为2#0010010。
任务一 下拉式菜单设计弹出式流程图
第二步：确定下拉式菜单位置，完成下拉式菜单功能组态
MCGS组态软件与触摸屏控制技术
MCGS组态软件与触摸屏控制技术综合测试题题目：水塔水位的MCGS监控设计班级：07电单姓名：周莉学号：07020638指导老师：史建平日期：2010年12月13日目录一、水塔水位控制系统的简介 (3)二、水塔水位控制系统的控制要求 (4)三、水塔水位系统的控制指标 (5)1、MCGS控制界面的设计 (5)2、PLC控制程序 (5)3、联机调试 (6)四、水塔水位控制系统方案 (8)1、水塔水位控制系统的任务及控制流程图 (8)2、PLC外部接线图 (9)3、输入/输出分配表 (10)4、MCGS控制方案 (10)五、水塔水位的MCGS设计 (11)1、建立MCGS新工程 (11)2、建立新画面 (12)3、定义数据变量 (13)4、画面组态的形成 (15)5、动画连接 (15)6、模拟设备 (17)7、编写控制流程 (19)8、设备在线调试 (21)六、PLC程序设计 (27)1、梯形图程序设计及工作过程分析 (27)七、联机调试及出现的问题 (30)1、设备连接 (30)2、输入输出接线 (30)3、无法建立通信连接及故障分析 (31)八、老师提问 (32)一、水塔水位控制系统的简介在工农业生产过程中，经常需要对水位进行测量和控制。
水位控制在日常生活中应用也相当广泛，比如水塔、地下水、水电站等情况下的水位控制。
而水位检测可以有多种实现方法，如机械控制、逻辑电路控制、机电控制等。
本文采用PLC进行主控制，在水箱上安装一个自动测水位装置。
利用水的导电性连续地全天候地测量水位的变化，把测量到的水位变化转换成相应的电信号，主控台应用MCGS组态软件对接收到的信号进行数据处理，完成相应的水位显示、故障报警信息显示、实时曲线和历史曲线的显示，使水位保持在适当的位置。
二、水塔水位控制系统的控制要求PLC控制系统实践环节主要是以可编程逻辑控制器PLC为核心，以STEP7-Micro/Win软件为开发平台，以实验台上的各种设备（控件）为对象使用梯形图语言进行PLC控制程序的开发用来控制实验台上的各种设备。
触摸屏与组态王mcgs以太网连接
组态王与昆仑动态触摸屏以太网口通讯1．首先电脑上安装嵌入式MCGS软件，打开软件，新建工程，选择触摸屏的型号,后点确定我们用的是带LAN口的（TPC7062K）2进入设备窗口，添加如图所示的设备，通用串口父设备对应触摸屏的DB_9头的7，8两脚，用于和隔离安全栅的通讯。
有几个安全栅就对应添加几个设备。
通用TPC/IP父设备对应触摸屏的LAN口，用于向MODBUS TCP主站发送数据。
3．根据安全栅的通讯参数配置通用串口父设备，串口端口号“0:”表示RS232，1表示485通讯。
4．双击设备0 先删除原先的通道，按下图所示增加4个浮点数设备通道，同时根据安全栅的地址配置设备0的地址。
完成后如下图所示：5.配置通用tcp/ip父设备网络类型：可选择UDP或TCP中任意一种网络（通常使用UDP），但服务器与客户端应使用同一种网络类型。
服务器/客户设置：设置本工作站为服务器或客户端本地IP地址：指定本地工作站在TCP/IP网络中的IP地址。
本地端口号：指定本地工作站使用的网络TCP/IP端口的地址远程IP地址：指定TCP/IP网络上要和本工作站进行通讯的远程工作站的IP地址。
远程端口号：指定远程工作站使用的网络TCP/IP端口的地址网络端口地址设置要求通讯双方必须一致。
假如有不止一个通用TCP/IP父设备需要添加，请在正确设置双方计算机IP地址后，对不同的设备使用不同的端口地址。
6.配置modbus tcp/ip数据转发设备。
把需要向上位机发送的数据添加进来。
二．组态王的配置1．根据触摸屏远程ip地址配置电脑以太网卡的ip地址。
2．打开组态王新建工程。
3．点设备，配置硬件连接。
选择莫迪康modbus tcp200.200.200.200 为ip地址与触摸屏远程地址一致。
1为设备地址与触摸屏中一致。
THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。
MCGS触摸屏工程项目实践应用 项目七 触摸屏配方管理
!RecipeSeekToPosi
设置指定配方组的当前配
!RecipeSeekToPositI/On ("液体混合配方",
10 tI/On("配方组名称", 方为配方组中指定编号的配 3)
配方编号)
方
说明：设置当前配方编号为3
任务二 配方组态制作
配方操作函数及配方功能脚本函数介绍
序号
函数
函数功能
实例
装载指定配方组中指 定编号的配方
!RecipeLoadByNum ("液体混合配方 ", 0)
说明：装载配方“混合液1”
任务二 配方组态制作
配方操作函数及配方功能脚本函数介绍
序号
函数
函数功能
实例
5
!RecipeMoveFirst ("配方组名称")
设置指定配方组的当前配 方为配方组中的第一个配方
!RecipeMoveFirst ("液体混合配方")
!RecipeGetNam 得到指定配方组当前 13 e("配方组名称") 配方的名称
!RecipeGetName("液体混合配方")
14
!RecipeSetName ("配方组名称","配 方名称")
设置指定配方组当前 配方的名称
!RecipeSetName("液体混合配方"," 混合液5")
任务二 配方组态制作
小数位数 2 2 2 2 1 0
任务一 配方组态设计
第二步：组态配方组，并添加配方变量 在MCGSE嵌入版组态软件的【工作台】界面下，点击菜单栏【工 具】“配方组态设计”，打开配方组态设计对话框，新增配方 组及配方变量。
mcgs触摸屏课程设计
mcgs触摸屏课程设计一、课程目标知识目标：1. 让学生掌握MCGS触摸屏的基本概念，了解其在工业控制中的应用。
2. 使学生了解触摸屏的硬件结构，熟悉其工作原理。
3. 帮助学生掌握触摸屏编程的基本方法，学会使用相关软件进行界面设计和程序编写。
技能目标：1. 培养学生运用触摸屏进行人机交互设计的能力，提高实际操作技能。
2. 培养学生分析和解决实际工程问题的能力，能够运用触摸屏技术优化控制系统。
情感态度价值观目标：1. 激发学生对自动化技术及触摸屏技术的学习兴趣，培养其探索精神和创新意识。
2. 培养学生的团队协作意识，提高沟通与交流能力。
3. 引导学生认识到触摸屏技术在工业生产中的重要性，增强其社会责任感和使命感。
课程性质分析：本课程为实践性较强的课程，要求学生结合实际操作，掌握触摸屏技术的应用。
学生特点分析：学生年级为高年级，已具备一定的电气基础和编程能力，对新技术充满好奇。
教学要求：1. 采用案例教学，结合实际工程案例，使学生更好地理解触摸屏技术的应用。
2. 加强实践环节，让学生在实际操作中掌握触摸屏编程方法。
3. 注重培养学生的创新能力和团队协作能力，提高学生的综合素质。
二、教学内容1. 触摸屏基本概念：介绍触摸屏的定义、分类及发展趋势，使学生了解触摸屏在工业控制领域的作用。
2. 触摸屏硬件结构：分析触摸屏的硬件组成，包括显示屏、触摸屏控制器、驱动电路等，帮助学生掌握触摸屏的物理结构。
3. 触摸屏工作原理：讲解触摸屏的工作原理，包括触摸检测、坐标转换等，使学生理解触摸屏是如何实现人机交互的。
4. 触摸屏编程软件：学习MCGS触摸屏编程软件的使用，包括界面设计、程序编写、调试与下载等，培养学生实际操作能力。
5. 触摸屏应用案例：分析触摸屏在工业控制系统中的应用案例，使学生了解触摸屏技术的实际应用。
6. 实践环节：设置触摸屏编程与调试实践项目，让学生动手实践，巩固所学知识。
教学大纲安排：第一周：触摸屏基本概念及硬件结构学习。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
触摸屏与MCGS组态设计
1.触摸屏的简介
本设计系统采用mcgsTpc嵌入式一体化触摸屏TPC7062K和MCGS嵌入版全中文工控组态软件。
1.1TPC7062K八大优势
●高清：800 × 480分辨率，体验精致、自然、通透的高清盛宴
●真彩：65535色数字真彩，丰富的图形库，享受顶级震撼画质
●可靠：抗干扰性能达到工业III级标准，采用LED背光，寿命长
●配置：ARM9内核、400M主频、64M内存、128M存储空间
●软件：MCGS全功能组态软件，支持U盘备份恢复，功能更强大
●环保：低功耗，整机功耗仅6W ，发展绿色工业，倡导能源节约
●时尚：7〞宽屏显示、超轻、超薄机身设计，引领简约时尚
1.2TPC7062K产品外观
正视图背视图
1.3TPC7062K外部接口
1 接口说明
2 串口引脚定义
3 触摸屏的校准
进入触摸屏校准程序：TPC开机启动后屏幕出现“正在启动”提示进度条，此时使用触摸笔或手指轻点屏幕任意位置，进入启动属性界面。
等待30秒，系统将自动运行触摸屏校准程序。
触摸屏校准：使用触摸笔或手指轻按十字光标中心点不放，当光标移动至下一点后抬起；重复该动作，直至提示“新的校准设置已测定”，轻点屏幕任意位置退出校准程序。
2.MCGS的简介
MCGS嵌入版组态软件是昆仑通态公司专门开发用于mcgsTpc的组态软件，主要完成现场数据的采集与监测、前端数据的处理与控制。
MCGS嵌入版组态软件与其他相关的硬件设备结合，可以快速、方便的开发各种用于现场采集、数据处理和控制的设备。
如可以灵活组态各种智能仪表、数据采集模块，无纸记录仪、无人值守的现场采集站、人机界面等专用设备。
2.1 MCGS嵌入版组态软件的主要功能
●简单灵活的可视化操作界面：采用全中文、可视化的开发界面，符合中国人的使用习惯和要求。
●实时性强、有良好的并行处理性能：是真正的32位系统，以线程为单位对任务进行分时并行处理。
●丰富、生动的多媒体画面：以图像、图符、报表、曲线等多种形式，为操作员及时提供相关信息。
●完善的安全机制：提供了良好的安全机制，可以为多个不同级别用户设定不同的操作权限。
●强大的网络功能：具有强大的网络通讯功能。
●多样化的报警功能：提供多种不同的报警方式，具有丰富的报警类型，方便用户进行报警设置。
●支持多种硬件设备。
总之，MCGS嵌入版组态软件具有与通用组态软件一样强大的功能，并且操作简单，易学易用
1.2 MCGS嵌入版组态软件的组成
MCGS嵌入版生成的用户应用系统，由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五个部分构成，如下图所示。
⑴主控窗口构造了应用系统的主框架
主控窗口确定了工业控制中工程作业的总体轮廓，以及运行流程、特性参数
和启动特性等项内容，是应用系统的主框架。
⑵设备窗口是MCGS嵌入版系统与外部设备联系的媒介
设备窗口专门用来放置不同类型和功能的设备构件，实现对外部设备的操作和控制。
设备窗口通过设备构件把外部设备的数据采集进来，送入实时数据库，或把实时数据库中的数据输出到外部设备。
⑶用户窗口实现了数据和流程的“可视化”
用户窗口中可以放置三种不同类型的图形对象：图元、图符和动画构件。
通过在用户窗口内放置不同的图形对象，用户可以构造各种复杂的图形界面，用不同的方式实现数据和流程的“可视化”。
⑷实时数据库是MCGS嵌入版系统的核心
实时数据库相当于一个数据处理中心，同时也起到公共数据交换区的作用。
从外部设备采集来的实时数据送入实时数据库，系统其它部分操作的数据也来自于实时数据库。
⑸运行策略是对系统运行流程实现有效控制的手段
运行策略本身是系统提供的一个框架，其里面放置由策略条件构件和策略构件组成的“策略行”，通过对运行策略的定义，使系统能够按照设定的顺序和条件操作任务，实现对外部设备工作过程的精确控制。
1.3 嵌入式系统的体系结构
嵌入式组态软件的组态环境和模拟运行环境相当于一套完整的工具软件，可以在PC机上运行。
嵌入式组态软件的运行环境则是一个独立的运行系统，它按照组态工程中用户指定的方式进行各种处理，完成用户组态设计的目标和功能。
运行环境本身没有任何意义，必须与组态工程一起作为一个整体，才能构成用户应用系统。
一旦组态工作完成，并且将组态好的工程通过USB口下载到嵌入式一体化触摸屏的运行环境中，组态工程就可以离开组态环境而独立运行在TPC上。
从而实现了控制系统的可靠性、实时性、确定性和安全性
TPC7062K与组态计算机连接如下图所示。
3.触摸屏与PLC的接线
4.工程下载
4.1 连接TPC7062K和PC机
将普通的USB线，一端为扁平接口，插到电脑的USB口，一端为微型接口，插到TPC端的USB2口。
4.2工程下载
点击工具条中的下载按钮，进行下载配置。
选择“连机运行”，连接方
式选择“USB通讯”，然后点击“通讯测试”按扭，通讯测试正常后，点击“工程下载”。
3.MCGS组态与监控
3.1 组态画面的设计
3.1.1 工作台界面设计
打开MCGS组态软件，新建一个工程命名为“温度控制”，画面如下：
然后单击“新建窗口”，点击“窗口属性”，分别建立“参数查询”“曲线画面”“主控画面”三个窗口。
如下图：
3.1.2 主控画面设计
进入工作台界面，点击用户窗口，然后双击“主控画面”，进入主控画面设计。
根据硬件电路的设计在主控窗口进行组态，主界面设计如下图：
其中的“参数查询”“监控画面”要进行动画连接，连接设计如下：
3.1.3 曲线画面设计
进入工作台界面，点击用户窗口，然后双击“曲线画面”，进入曲线画面设计。
从工具箱中选择“实时曲线”，然后在曲线画面组态窗口设定适当大小，然后双击实时曲线进行属性设置，如下图：
然后在建立一个通讯状况和设定温度按钮，然后进行属性设置如下图:
曲线画面界面设计的总体图如下：
3.1.4 参数查询画面设计
进入工作台界面，点击用户窗口，然后双击“参数查询”，进入参数查询设计界面。
分别设计“比例系数”“采样时间”“积分时间”“微分时间”“实时温度”按钮以及相应的输入框。
然后分别对其进行属性设置。
组态完成后，直接下载到触摸屏中，然后就可以通过触摸屏对改变PID参数以及设定的温度，对烤箱的实时温度就行监控。
3.2 运行实验结果分析
设定温度为120度，得到的实时曲线为：。
